Электросхема ваз 2114

Точки подключения автосигнализации на ВАЗ 2109, инжектор, старая панель

Замок зажигания (актуально для старых замков без рамки иммо):+12 – розовыйзажигание 1 – синий/черный толстыйзажигание 2 – серый (управление инжектором), при стартере + не исчезает !!!стартер – красныйacc – синий (сдвоенный тонкий и потолще — это печка)

повороты – синий и синий/черный на кнопке аварийкидвери – белый/черный на стойке водителя (задержка 30 секунд)центральный замок – белый и серый на блоке управления возле ручки открывания капота

На разъемах комбинации приборов:коричневый/белый – генераторкоричневый/синий – ручник (диод в разрыв)

Концевики капота и багажника свои ставим.

Основные компоненты и принцип их работы

Вся схема топливной системы ваз 2114 построена по инжекторному принципу, подразумевающему полный контроль электроники за процессом работы системы — начиная с подачи топлива и заканчивая образованием рабочей смеси и сгоранием. Из-за этого ее составляющие компоненты сильно отличаются от устройств, характерных для карбюраторного принципа.

Так, она включает в себя:

  • бак для топлива;
  • помпу (бензиновый насос);
  • трубопроводы для подачи бензина;
  • топливные фильтры;
  • топливную рампу;
  • крышку горловины бака;
  • форсунки;
  • блок утилизации.

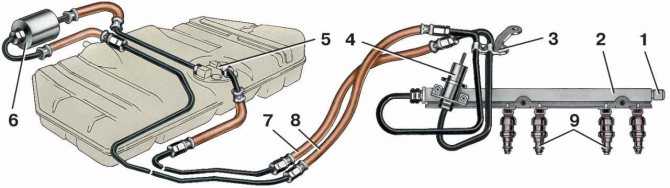

Схема топливной системы ваз 2114

Выполняют же они следующие функции.

Бак — обеспечивает хранение запаса топлива.

Помпа — располагается внутри бензобака и служит для нагнетания топлива к рампе. Благодаря подключенному к ней датчику — определяет и передает на электронный блок данные об уровне оставшегося бензина.

Система трубопроводов — служит для перемещения топлива к двигателю и отводу в бак оставшихся излишков. Включает в себя систему металлических трубок и гибких шлангов, среди которых выделяют топливный шланг ваз 2114, шланг обратки, шланг для подключения адсорбера и другие.

Фильтры — служат для очистки бензина от возможных примесей и осадков. От их работы напрямую зависит срок службы форсунок, а также качество образуемой топливной смеси. Именно поэтому их следует заменять не реже, чем через каждые 10.000 км пробега.

Топливная рампа — состоит из двух камер, разделенных диафрагмой. Одна из них играет роль емкости для топлива, в которой поддерживается оптимальное давление бензина, изменяющееся при искривлении диафрагмы в результате нагнетания воздуха во вторую камеру рампы.

Крышка бака — устроена по клапанному принципу и служит для сброса излишнего давления.

Форсунки — представляют собой систему клапанов с электромагнитным управлением. Они распыляют бензин непосредственно внутрь камеры сгорания, образуя в ней рабочую смесь.

Блок утилизации — служит для поглощения испарений, образующихся в дроссельном узле (согласно требованиям стандарта Евро-3). Представляет собой емкость с активированным углем, адсорбирующим ненужные испарения.

Автоматический выключатель отключается с выдержкой по времени

Определить, что автомат отключился от перегрузки можно по двум признакам:

  • В момент срабатывания защиты не было зафиксировано включений бытовых электроприборов.
  • Сразу же после срабатывания включить автомат невозможно – он не становится на защелку до тех пор, пока не остынет биметаллическая пластина теплового расцепителя.

Позволив остыть автомату, подготавливаем токоизмерительные клещи или мультиметр, имеющий их в составе. Вскрываем щиток с автоматическим выключателем и готовимся измерить ток на его выходе. Для этого потребуется подогнуть провод так, чтобы обхватить его магнитопроводом клещей.

Включаем автомат и измеряем ток. Если величина его превышает номинальный ток защиты, то придется искать причину перегрузки. Если ток ниже номинального, а автомат снова отключается через некоторое время, значит неисправен он.

Для поиска причины перегрузки используются тот же мультиметр или клещи. Поочередно отключая бытовые приборы из сети, и включая на короткое время автомат, измеряется ток. Разность между предыдущим измеренным значением и текущим даст ток, потребляемый отключенным элементом сети.

Если электроприбор потребляет мощность выше номинальной, то это говорит о его неисправности. Если же энергопотребление всех приборов в норме, а после того, как все они отключены от сети, ток равен нулю, то нужно либо не включать их всех одновременно, либо для самых мощных из них предусмотреть персональные розетки, защищенные своим автоматом. К ним придется проложить новую электропроводку от распределительного щитка.

Номинальный ток автоматического выключателя Если все электроприборы из сети выключены, а защита все равно срабатывает, придется искать неисправность непосредственно в проводке.

Двоение двигателя

Основная задача модуля –  управление катушкой, а также установка угла опережения зажигания и его изменения в случае чего. Определить неисправность данного элемента можно несколькими способами. Один из распространенных способов – проверка искры на парных цилиндрах

«Двоение» мотора – основной признак неисправного модуля, поэтому при такой проблеме следует обратить внимание на состояние корпуса МЗ. Для большей уверенности можно подключить заведомо рабочий модуль и посмотреть на поведение мотора. МЗ работает таким образом, что при его неисправности происходит «двоение» двигателя

Парные цилиндры начинают отказывать. В «четырке» парными являются 1 и 4, 2 и 3 цилиндры. Проверка искры на каждом высоковольтном проводится классическим способом: на снятый провод накручивается свеча, после чего делается попытка запуска мотора. Если искры нет на парных цилиндрах – с высокой долей вероятности неисправен модуль.
Двоение двигателя может быть вызвана и другими причинами: неисправные высоковольтные провода, изношенные свечи, неработающие форсунки, прогоревшие клапана. Однако в большинстве случае причиной такой неисправности становится вышедший из строя модуль

МЗ работает таким образом, что при его неисправности происходит «двоение» двигателя. Парные цилиндры начинают отказывать. В «четырке» парными являются 1 и 4, 2 и 3 цилиндры. Проверка искры на каждом высоковольтном проводится классическим способом: на снятый провод накручивается свеча, после чего делается попытка запуска мотора. Если искры нет на парных цилиндрах – с высокой долей вероятности неисправен модуль.
Двоение двигателя может быть вызвана и другими причинами: неисправные высоковольтные провода, изношенные свечи, неработающие форсунки, прогоревшие клапана. Однако в большинстве случае причиной такой неисправности становится вышедший из строя модуль.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

  • Два – три диода марки 1N4001 на один Ампер
  • Один диод 1N5401 на 3 Ампера
  • Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Электросхема ВАЗ 2114

Кликните по картинке чтобы ее увеличить

Расшифровка электросхемы автомобиля ВАЗ-2114

1 — блок фар ВАЗ 2114; 2 — моторедукторы очистителей фар; 3 — противотуманные фары; 4 — датчик температуры окружающего воздуха; 5 — звуковой сигнал; 6 — выключатель лампы освещения моторного отсека; 7 — электродвигатель вентилятора системы охлаждения; 8 — генератор ВАЗ 2114; 9 — датчик уровня масла; 10 — датчик уровня омывающей жидкости; 11 — датчик износа передних тормозных колодок; 12 — наконечники проводов, подключаемые к общему насосу омывателя стекол; 13 — насос омывателя ветрового стекла; 14 — насос омывателя фар; 15 — наконечники проводов для подключения к насосу омывателя заднего стекла на ВАЗ 2113 и 2114; 16 — датчик давления масла; 17 — лампа освещения моторного отсека; 18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных версиях ВАЗ 2114; 19 — моторедуктор очистителя ветрового стекла; 20 — стартер; 22 — датчик указателя температуры охлаждающей жидкости; 23 — выключатель фонарей заднего хода; 24 — датчик уровня тормозной жидкости; 25 — аккумуляторная батарея; 26 — датчик уровня охлаждающей жидкости; 27 — реле включения противотуманных фар; 28 — монтажный блок ВАЗ 2114; 29 — выключатель стоп-сигнала; 30 — штепсельная розетка для переносной лампы; 31 — лампа подсветки шкалы гидрокорректора фар ваз 2114; 32 — выключатель лампы сигнализатора стояночного тормоза; 33 — колодка подключения лампы подсветки; 34 — выключатель ламп освещения приборов; 35 — подрулевой выключатель; 36 — выключатель аварийной сигнализации; 37 — реле элемента обогрева передних сидений; 38 — выключатель зажигания; 39 — предохранитель цепи фонарей заднего противотуманного света; 40 — предохранитель цепи элементов обогрева передних сидений; 41 — предохранитель цепи блокировки замков дверей; 42 — лампа подсветки передней пепельницы; 43 — реле зажигания; 44 — прикуриватель; 45 — лампа освещения вещевого ящика;46 — выключатель освещения вещевого ящика; 47 — электродвигатель вентилятора отопителя; 48 — дополнительный резистор электродвигателя отопителя; 49 — переключатель вентилятора отопителя; 50 — лампа подсветки переключателя отопителя; 51 — лампа подсветки рычагов отопителя; 52 — моторедукторы электростеклоподъемников передних дверей; 53 — кнопка электростеклоподъемника правой передней двери (расположен в правой двери); 54 — моторедукторы блокировки замков передних дверей; 55 — провода для подсоединения к правому переднему динамику; 56 — моторедукторы блокировки замков задних дверей; 57 — провода для подсоединения к правому заднему динамику; 58 — блок управления блокировкой замков дверей; 59 — провода для подсоединения к радиоаппаратуре; 60 — выключатель очистителей фар; 61 — выключатель элемента обогрева заднего стекла; 62 — реле включения фонарей заднего противотуманного света; 63 — колодка для подключения к элементу обогрева правого переднего сидения; 64 — выключатель фонарей заднего противотуманного света; 65 — выключатель элемента обогрева правого переднего сиденья; 66 — выключатель противотуманных фар автомобилей; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева левого переднего сидения; 69 — колодка для подключения к элементу обогрева левого переднего сиденья; 70 — провода для подсоединения к левому переднему динамику; 71 — кнопка электростеклоподъемника левой передней двери (расположена в левой двери); 72 — кнопка электростеклоподъемника левой передней двери (расположена в левой двери); 73 — провода для присоединения к левому заднему динамику; 74 — боковые указатели поворотов; 75 — выключатель плафона на стойках передних дверей; 76 — выключатель плафона на стойках задних дверей; 77 — плафон; 78 — плафон индивидуального освещения салона; 79 — колодка для подключения к жгуту проводов электробензонасоса; 80 — выключатель лампы освещения багажника; 81 — комбинация приборов ВАЗ 2114; 82 — лампа освещения багажника; 83 — блок индикации бортовой системы контроля; 84 — маршрутный компьютер; 85 — колодка для подключения жгута проводов системы управления двигателем; 86 — задние наружные фонари; 87 — задние внутренние фонари; 88 — колодка для подключения к элементу обогрева заднего стекла; 89 — фонари освещения номерного знака; 90 — дополнительный сигнал торможения, расположенный в спойлере

Распиновка бортового компьютера ВАЗ 2114

В стандартных чертежах электрооборудования, участок колодки БК отсутствует по причине ненадобности. Изначально подразумевается, что автомобилист не будет самостоятельно ремонтировать или обслуживать сложный блок управления. Но некоторые пользователи все же идут на риск и монтируют систему самостоятельно. В старых версиях авто, подобный модуль отсутствует или недостаточен для комфортной эксплуатации машины в современном виде.

Для подключения проводов к модулю потребуется купить стандартную колодку на 9 выводов и подключить к ней следующие провода:

  • 1 – зеленый провод подходит от датчика расхода топлива;
  • 2 – личинка зажигания запитываются через оранжевый кабель;
  • 3 – силовая жила от аккумулятора, обычно подводится крассный провод с белой полоской;
  • 4 – заземление или масса, стандартный окрас – черный;
  • 5 – 6к линия, обычно это серый проводок;
  • 6 – Mute – зеленая оболочка с красной линией;
  • 7 – подсветка в стандартной распиновке выводится от клавиши габаритной оптики;
  • 8 – сенсор, отображающий остаток топлива в бензобаке машины, можно подключить напрямую.

Как предотвратить поломки электрооборудования?

Для того, чтобы распиновка ВАЗ 2114 требовалась наиболее редко, от пользователя требуется соблюдать ряд несложных правил и рекомендаций.

  • Периодически обрабатывать все металлические детали специальным маслом. При этом предварительно необходимо очистить медные пятачки от окислов и следов коррозии. Подобные поражения провоцируют ухудшение прохождения сигналов, что может восприниматься автомобилем как поломка.
  • Каждые 20-30 тысяч километров пробега выполнять проверку всего оборудования и пластиковых штепселей на предмет разбалтывания или снижения жесткости крепления. При постоянных вибрациях, свойственных автотранспорту, пластиковые зажимы могут выйти из строя и спровоцировать поломку.
  • Контролировать правильность заряда аккумулятора и исправность генератора. Некоторые приборы машины некорректно работают при сильном просаде напряжения.
  • Через каждые 40000 км проверять состояние самих проводов. При постоянной эксплуатации, оплетки силовых жил могут растрескиваться или пересыхать, что увеличивает вероятность образования короткого замыкания бортовых магистралей. Также это может спровоцировать пожар.

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

ВАЗ 2114 2115. Ремонт и обслуживание

Предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС. ДК. ДМРВ (7,5А)

3 – предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель. то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Навигация по записям

Добрый вечер, после установки сигнализации перестали гореть противотуманные фары. Возможно они сразу же перегорели как только включил их. Так как у меня машина вся переделана (а именно машина от супер-авто, движок 1.6 от 10тки, приоровская ходовая, стоики также от приоры и т.п,) как я знаю, данная компания закупает обычную норму и переделывает ее полностью. Так, вот в норме отсутствую противотуманки, может они втыкнули слабые амперные предохранители. Если не ошибаюсь, на ваз 2114 нужны 7.5А предохранители f8 и f9 нужно заменить?

Здравствуйте! да, на 14 модель, на противотуманки нужны предохранители с 7.5 А, независимо от первоначальной комплектации (норма или люкс).Если у вас перегорает предохранитель на 7,5а на обоих противотуманках то значит, что где то спрятался коротыш. – значит при установке где то что то не туда подключили ( скорее всего в монтажном блоке )Если предохранители целые – то, я думаю что их просто забыли подключить сервисмены, когда устанавливали сигнализацию.

хочу поменятьна ваз2109 монтажный блок старого образца на новый. с предохранителями нового образца. какой номер блока. карбюратор

http://vaz-2114-lada.ru

Принцип действия

Работа системы питания 2114 заключается в том, чтобы подать подготовленную горючую смесь в камеры сгорания. Для этого необходимо точное дозирование.

Включение бензонасоса происходит управляющим сигналом ЭБУ. Момент впрыска смеси определяется сенсором положения коленвала. Порция (вес) бензина зависит от массы газа. Открыли дроссельную заслонку, сенсор положения подал сигнал об этом. Масса газа тоже известна по сигналу от датчика массового расхода воздуха. ЭБУ на основании этих данных регулирует подачу горючего. Как известно, состав нормальной топливо – воздушной смеси имеет соотношение 1/15, т. е. 1 часть бензина на 15 газа с нормальным содержанием кислорода. Увеличение содержания газа приводит к обеднению, а уменьшение – к обогащению смеси. Открытие форсунок управляется сигналом ЭБУ. По его команде срабатывает электромагнитный клапан, и топливо подаётся в цилиндры.

У моделей Жигулей с электрическим приводом дроссельной заслонки есть так называемые лямбда – зонды. Это сенсоры содержания кислорода в выхлопных газах. Всё это нужно для предотвращения резкого открытия заслонки, чтобы защитить атмосферу.

За подачу топлива к двигателю ВАЗ 2114 отвечает целый комплекс устройств объединенных в одну топливную систему. Именной ей посвящена данная статья, изучив которою вы узнаете, из чего состоит система питания ВАЗ 2114 инжектор, каков принцип её работы, и какие профилактические меры необходимо принимать для того, чтобы система отработала свой ресурс в полной мере.


Система подачи топлива – главная артерия автомобиля

Обслуживание системы электропроводки

Для обеспечения работоспособности электросистемы требуется проводить регулярную проверку и диагностику компонентов:

  1. При обнаружении проблем в работе (даже минимальных сбоев) следует проанализировать состояние соединительных штекеров.
  2. Зачастую, после того как владелец пошевелит колодку, контакт восстанавливается. Дальнейшая эксплуатация таких элементов не рекомендуется.
  3. Узел требуется заменить на аналогичный, параллельно выяснив причину окисления старых деталей.

Контакты реле склонны к подгоранию от воздействия большой силы тока. Устройства можно демонтировать из блока и осмотреть состояние токопроводящих контактов.

Для этого требуется:

  1. Удалить пластиковый защитный кожух.
  2. Подгоревшие контакты аккуратно зачистить мелкой наждачной бумагой и продуть воздухом.

При значительном износе деталей требуется установить новые реле.

Из-за расположения монтажной коробки в канале воздухопритока, она забивается пылью и подвержена воздействию влаги. Со временем это приводит к разрушению токопроводящих дорожек на печатных платах и потере контакта. Следует раз в год осматривать блок, при обнаружении дефектов его рекомендуется заменить новым. Одновременно необходимо контролировать состояние заземляющего провода, который может окисляться в местах подсоединения.

Для корректной работы потребителей требуется проверять состояние источников напряжения. Аккумулятор следует периодически подзаряжать от стационарного устройства. От натяжения и состояния ремня привода ротора генератора зависит зарядка батареи и функционирование электросхемы в процессе движения. При износе коллектора и щеток нарушается работа генератора, что приводит к обесточиванию автомобиля.

Схема ваз 2114 инжектор 8 клапанов

Эта схема ваз 2114 инжектор снабжается электроэнергией из двух источников. В период выключенного мотора часть электросхем снабжаются электроэнергией от аккмулятора. Во время работы двигателя обеспечение электроэнергией производится от генератора. В это время выполняется зарядка аккумуляторной батареи.

Полная электрическая схема инжектор ВАЗ 2114.

На данную модель ВАЗ устанавливался один тип двигателя — инжекторный ВАЗ 2111-86 8 клапанный. К общей схеме кузова автомобиля ВАЗ 2114 добавилась электрическая схема управления двигателем (ЭСУД).

Расшифровка обозначений на схеме: 1 — фара; 2 — противотуманка; 3 — ДТВ ВАЗ 2114; 4 — электрический вентилятор радиатора мотора; 5 — клеммник для посоединения к связке проводов структуре управления силовым агрегатом; 6 — переключатель подкапотной светильника; 7 — запасной клеммник для подсоединения сигнала с одним выводом (минус подключен к кузову); 8 — звуковой сигнал; 9 — сенсор положения жидкости в баке стеклоомывателя; 10 — датчик стертости колодок; 11 — датчик уровня масла; 12 — магнето ВАЗ-2114; 13 — подкапотный плафон; 14 — сенсор указателя температуры; 15 — стартер ВАЗ-2114; 16 — аккумулятор ВАЗ 2114; 17 — релюшка подключения противотуманок; 18 — устройство положения тосола в расширительном баке; 19 — сенсор уровня тормозной жидкости; 20 — включатель светильников заднего движения; 21 — мотор-редуктор дворников лобового стекла; 22 — измеритель аварийного давления масла; 23 — электропомпа омывателя заднего стекла; 24 — электрический насос омывателя лобового стекла; 25 — панель приборов ВАЗ 2114; 26 — блок предохранителей и релюх; 27 — включатель сигнала торможения; 28 — реле поджигания; 29 — переключатель зажжения; 30 — лампочка освещения бордачка; 31 — включатель света перчаточного ящика; 32 — включатель обогрева заднего стекла; 33 — переключатель задних противотуманок; 34 — включатель передних противотуманок; 35 — составной переключатель габаритов и света фар; 36 — включатель аварийки; 37 — подрулевые выключатели; 38 — регулятор яркости подсветки приборов; 39 — лампочка подсветки рукоятки управления гидрокорректором фар; 40 — розетка для переноски; 41 — боковой поворотник; 42 — переключатель света салона (сенсор открытой передней дверки); 43 — светильник салона; 44 — электрический вентилятор структуры вентиляции и обогрева; 45 — дополнительное сопротивленис электрического вентилятора сети вентиляции и отопления; 46 — выключатель режимов работы электрического вентилятора структуры вентиляции и обогрева; 47 — лампочка подсветки рукоятки выключателя режимов работы электрического вентилятора сети вентиляции и обогрева; 48 — лампочка подсветки эбу печки; 49 — блочек индикации бортовой сети контроля; 50* — маршрутный компьютер ВАЗ 2114; 51 — включатель света салона (сенсор открытой задней двери); 52 — клемник для подсоединения часов; *53 — бензиновый модуль; 54 — лампочка освещения пепельницы; 55 — прикуриватель ВАЗ 2114; 56 — светильник света салона; 57 — переключатель контрольки переключения стояночного тормоза; 58 — задний фонарь; 59 — лампочки освещения номера; 60 — добавочный фонарь сигнала тормоза; 61 — нагреватель подогрева заднего стекла; 62 — мотор-редуктор дворников заднего стекла

Обозначение контактов в соединительных колодках в блоке предохранителей и реле:

А — обозначение номера клемм в соединительных колодках

Примечание: * — устанавливается на часть автомобилей.

Электрическая схема ВАЗ 2114 инжектор (в зависимости от года производства и комплектации авто) может разнится от представленной схемы выше по цветам кое каких проводов и количеству добавочного оборудования.

Дополнительные сведения: Датчики и их схемы подклюяения для автомобилей ВАЗ 2114, 2115, 2113

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

  1. Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
  2. Контакт 2 на обеих кнопках соединен с питанием.
  3. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
  4. Контакт 4 в обоих случаях идет к выключателю габаритов.
  5. Контакт 5 во всех случаях является массой.
  6. Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.

Электрическая схема подключения генератора ВАЗ 2114 модели 94.3701

Генератор 94.3701 является синхронной электрической машиной переменного напряжения с электромагнитным возбуждением с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения.

Ток для возбуждения генератора при подключении зажигания подается к выводу «D+» регулятора (вывод.
«D» генератора) через сигнальную лампочку 4, установленной в комбинации приборов. После запуска мотора обмотка возбуждения питается от трех добавочных диодов, смонтированных на выпрямительном блоке генератора.
Функционирование генератора контролируется сигнальной лампочкой на приборной панели. При подключении зажигания лампочка должна гореть, а после запуска мотора — гаснуть, когда тенератор исправен. Яркое свечение лампочки или горение ее в половину накала говорит о неисправностях генератора.

1 — аккумулятор; 2 — генератор ВАЗ 2114 модели 94.3701; 3 — блок предохранителей; 4 — контрольная лампа заряда аккумулятора, расположенная в комбинации приборов; 5 — замок зажигания.

Схема проверки генератора предназначена проверять исправность генератора, снятого с автомобиля. Запуск схемы в работу осуществляется переключателем 6.

Где: 1 — контролька 12В, 3Вт; 2 — магнето; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — источник электричества.

После работы генератора на стенде в течении 10 минут, при вращении ротора со скоростью 6000 оборотов в минуту, сила тока отдачи у исправного генератора марки 94.3701 должна быть не менее 80 А.

Короткое замыкание дополнительных диодов генератора 94.3701 можно проверить на автомобиле, не снимая генератор с нее, по приведенной ниже схеме. При этом нужно отсоединить провода от аккумулятора и генератора, снять защитный кожух генератора и отключить провод от контакта «D+» регулятора напряжения.

1 — генератор; 2 — контрольная лампочка; 3 — аккумулятор.

Если лампочка горит, то в одном из дополнительных диодов есть короткое замыкание. Обрыв в дополнительных диодах можно определить по низкому напряжению на контакте «D» при средней скорости вращения якоря генератора.

Рабочий вентиль пропускает электричество только в одном направлении. Сломанный — не пропускает электричество (обрыв це-
пи), или пропускает ток в двух направлениях (короткое замыкание).

1 — аккумулятор; 2 — контрольная лампа; 3 — генератор.

Когда лампочка горит, при проверке по схеме «I», то «минусовые» и «плюсовые» вентили имеют короткое замыкание. При проверке вентилей по схеме «II», горение лампочки указывает на короткое замыкание одного или нескольких положительных вентилей. Свечение лампочки, при провероке вентилей по схеме «III» означает короткое замыкание в 1 или нескольких «минусовых» вентилях, Следует знать, что в этом случае свечение лампочки может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая поломка встречается значительно реже, чем короткое замыкание вентилей.

1 — источник электричества; 2 — контролька; 3 — магнето; I — контроль сразу «плюсовых» и «минусовых» вентилей; II — контроль «плюсовых» вентилей; III — контроль «минусовых» вентилей.

Какой бензин применять

Этот вопрос — один из самых актуальных для отечественных автолюбителей, ведь, с одной стороны — цены на бензин постоянно растут, и хочется сэкономить. Но, с другой стороны — качество топлива на большинстве заправок оставляет желать лучшего, а заправлять свое авто не пойми чем совсем не хочется.

Именно поэтому, следует придерживаться основного принципа — в паспорте 14-й указан именно 95-й бензин, значит им и нужно ее заправлять.

Бензин для ваз 2114

Правда, можно заметить и то, что многие хозяева 2114 заливают в нее исключительно 92-й бензин и, по их словам, не видят большой разницы в работе машины и в скорости износа составляющих бензосистемы. Следовать ли этим советам или же применять исключительно подходящее топливо — решать каждому самостоятельно.

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

  • 1 – контактная группа проводки от дверей к колодке панели приборов;
  • 2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
  • 3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
  • 5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
  • 7 – электронный блок упарвления центральным замком;
  • 8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
  • 10 – клемма подключения штатной акустической системы;
  • 11 – «мама» дверей к правому жгуту подключения электрооборудования;
  • А1 – подключение заземляющих электропроводки.


Физически, выход присоединяется к приборной доске, контактной группой, расположенной около рукояти открытия капота. Также здесь расположен соответствующий предохранитель.

Электросхема ВАЗ 2114 инжектор: расшифровка контактов заднего жгута

Здесь сосредоточены выводы оборудования, расположенного в кормовой части автомобиля:

  • 1 – выход монтажного агрегата;
  • 2 – обогреватель ветрового стекла;
  • 3 – электропривод редуктора тыльного дворника;
  • 4 – диоды подсветки кормового государственного номера;
  • 5 – непосредственно осветитель номерного знака, некоторые пользователи сюда подключают диодные ленты для более качественного освещения;
  • 6/7 – световые указатели поворотов, для левой и правой стороны соответственно;
  • 8 – лампа индивидуальной подсветки полезного пространства;
  • 9 – плафон подсветки внутреннего пространства салона, обычно расположен в потолке, над зарулевыми сидениями;
  • 10 – индикатор положения рычага ручного тормоза;
  • 11/12 – левая и правая лампа габаритного освещения;
  • 13 – подача питания на дополнительный указатель стоп сигнала;
  • 14-17 – группа выключателей салонного освещения, расположенная в дверных стойках;
  • Ш9 – клеммная колодка монтажного устройства предохранителей;
  • А1 – заземление номерного знака;
  • А2/7 – стандартные точки заземления.

Почему из печки течёт антифриз

Утечка ОЖ в системе отопления может происходить из:

  1. радиатора печки;
  2. крана печки;
  3. патрубков печки.

Если утечка ОЖ происходит из радиатора, его обычно меняют на новый. Ремонт с целью восстановления герметичности обычно сложен и трудозатратен. Кроме того, если радиатор давно эксплуатируется, его трубки забиваются отложениями и грязью, и, как следствие снижается теплоотдача.

Кран открывает и закрывает подачу ОЖ в радиатор, тем самым регулируя тепло в салоне. Со временем он может начать подтекать, о чём будет свидетельствовать характерный запах тосола в салоне, лужа на полу со стороны пассажирского сиденья и снижение уровня ОЖ в расширительном бачке. Кран ремонту не подлежит и в таких случаях меняется целиком.

Если радиатор печки начал протекать, его обычно меняют на новый

Причиной утечки ОЖ из патрубков обычно является их износ — резина со временем стареет и трескается. При диагностике проблемы нужно протереть предполагаемые места течи ветошью и понаблюдать за отводящим и подводящим патрубками на прогретом двигателе. Изношенные шланги всегда меняются на новые.

Печка издаёт гул, свист, журчание

Причиной нехарактерных звуков (свист, гул, журчание и т. п.) со стороны отопителя обычно является неисправный электродвигатель. Отсутствие смазки, загрязнения, износ подшипников и втулок — все это приводит к тому, что моторчик начинает свистеть. Он снимается, разбирается и чистится, а трущиеся элементы смазываются. При сильном износе подшипников моторчик будет издавать не свист, а гул. В такой ситуации смазка может не помочь, и электродвигатель потребуется заменить.

Из печки идёт пар

Иногда из печки начинает идти пар. Причиной этого является течь радиатора отопителя. Вытекающая ОЖ попадает на горячий корпус радиатора и начинает быстро испаряться, а в салоне появляется запах тосола. Для устранения проблемы потребуется разборка печки и замена теплообменника.

Иногда белый пар идёт из-под капота и попадает в салон. Это происходит при попадании тосола на горячие коллектор или штаны выхлопной системы. В этом случае потребуется найти место течи и устранить её. Чаще всего причиной являются повреждённые патрубки.

Понравилась статья? Поделиться с друзьями:
ЕвроКузов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
