Натяжка ремня генератора ваз 2115 инжектор

Инструкция по замене

Необходимые инструменты

Далее пошагово рассмотрим процедуру замены компонента на автомобиле ВАЗ 2115 инжектор. Также его нужно будет правильно выставить. Но перед выполнением ремонтных работ следует подготовить весь инструментарий, который потребуется:

• сам ремешок для 2115;
• новое натяжное колесо;
• гаечные ключи;
• специальный ключ для установки элемента (натяжной);
• отвертка;
• удлинительная трубка.

Этапы работ

1. Поставьте свой ВАЗ 2115 на ручной тормоз и на скорость.
2. Откройте капот и найдите место, где установлен ремень ГРМ. Гаечным ключом вам нужно будет открутить пластиковую защиту элемента, после чего демонтируйте.
3. Далее, при помощи ключа ослабьте гайку, выполняющую функцию натяжителя привода генератора. Когда гайка ослаблена, демонтируйте привод.
4. Возьмите домкрат и приподнимите переднюю правую часть вашего ВАЗ 2115. Затем открутите болты на колесе и снимите его. Затем вам нужно снять вал привода генератора, который установлен на коленчатом шкиве. Когда шкив снят болт, который его крепит, нужно закрутить на место.
5. Далее, можно приступать к демонтажу компонента. Для этого открутите гайку натяжного колеса. Демонтируйте его. Правильно будет также заменить сам ролик, поэтому на место старого установите новую деталь. Также снимите старый ремешок ГРМ.
6. Теперь вам надо установить новый ремешок. Для этого первый поршень мотора установите в положение ВМТ. Чтобы сделать это правильно, начните проворачивать вал против часовой стрелки. Учтите, при этом следует соблюдать положение меток насоса подкачки моторной жидкости, а также метки непосредственно на валу. Кроме того, нужно состыковать установочный выступ, который находится на заднем защитном кожухе, а также метки, отмеченные на распределительном шкиве. Но и это не все: после этих действий следует выставить вал привода генератора. Натяните заменяемый элемент, при этом соблюдая метки.
7. После этого следует произвести монтаж натяжного колеса. Для этого смажьте его с обеих сторон моторной жидкостью или другим типом смазки. Полностью затягивать гайку ролика пока не стоит. Установите на место новый ролик, затем натяните на него ремешок.
8. Когда ремешок натянут, гайку ролика надо затянуть до упора.

Способ натяжения ремня ГРМ

Здравствуйте, уважаемые посетители Драйва! На днях заметил, что начал щелкать ремень ГРМ. Сразу же заехал в гараж и снял верхнюю половину своей распиленной крышки привода. Действительно, ремень оказался сильно прослабленным. Осмотр показал, что сдвинулся натяжной ролик.

Ремень явно ослаблен

Дело в том, что при предыдущей регулировке натяжения ремня вместе с гайкой ролика начала вращаться шпилька. Начитавшись страшных историй о недолговечности шпильки, я решил ее не трогать, и, отрегулировав натяжение, побоялся сильно заворачивать гайку. Затянул её явно слабо, и вот результат. Хорошо еще, что зубья ремня не перескочили. Понял, что лишний раз трогать этот узел нежелательно, а чтобы не вращать зря гайку, а вместе с ней шпильку, нужен надежный способ проверки и регулировки натяжения. Предлагаемый во многих руководствах способ проверки натяжения ремня путем его закручивания на 90 градусов усилием 2 кгс не предусматривает измерения этого усилия. Субъективно оценить его очень трудно. В результате ремень либо прослаблен и хлопает, угрожая перескочить, либо перетянут и воет как сбитый мессершмит в советских фильмах.

Как определить, что усилие закрутки ремня 2кгс?

Вспомнил, что давно где-то читал, что натягивать ремень можно бытовым динамометром с помощью спецключа. Купил на рынке ключ за 50 р., но работать им оказалось невозможно. Пришлось изогнуть его буквой «Г», привернуть сектор и сделать выемки под крючок динамометра. Длина плеча от штырей ключа до точки приложения динамометрической силы 80 мм.

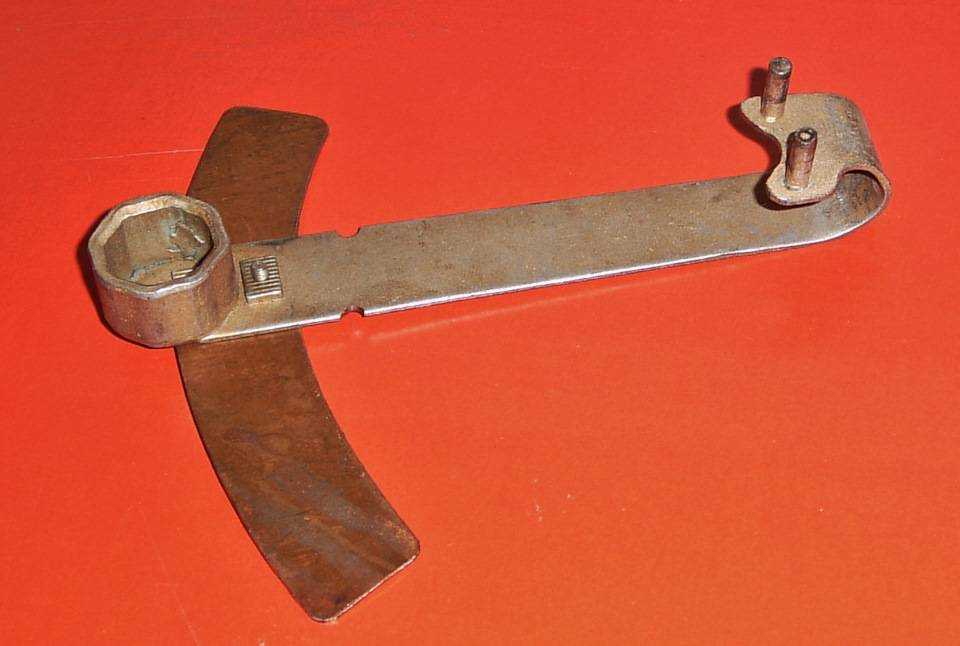

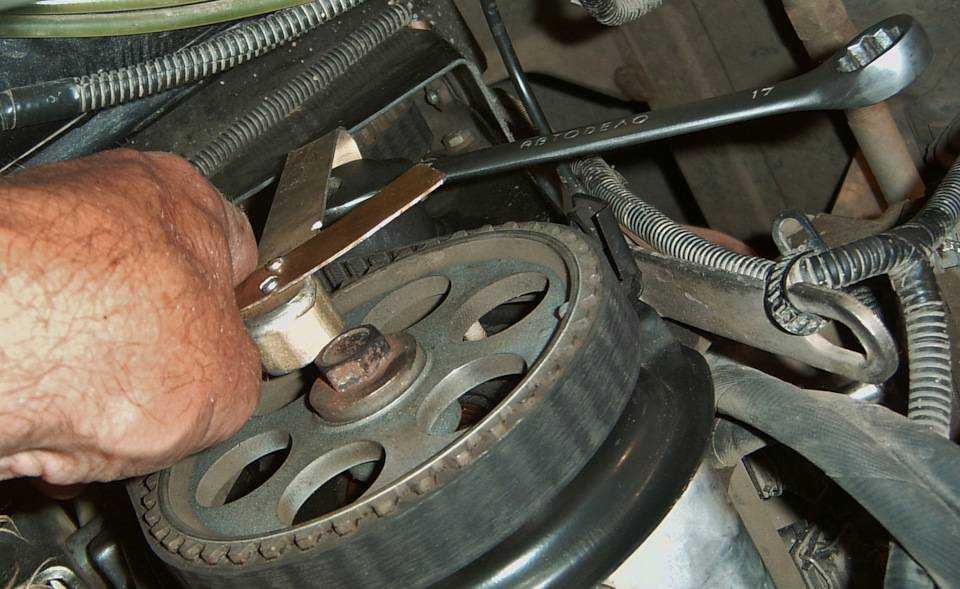

Спецключ для регулировки натяжения ремня ГРМ. Расстояние от штырьков до канавки для крючка динамометра 80 мм. Как потом оказалось, ключом можно работать и без дополнительного сектора

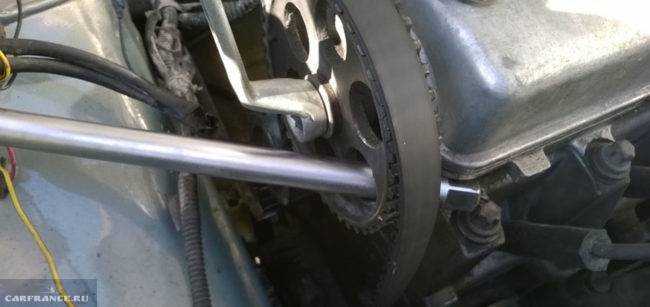

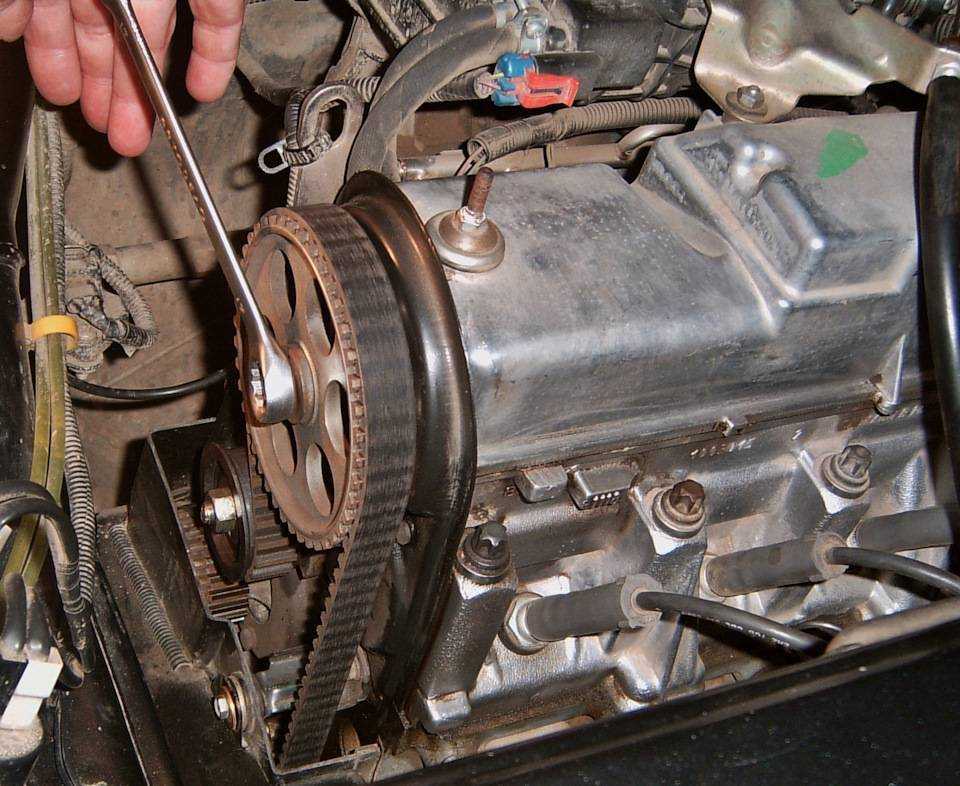

А дальше – всё просто. Надеваем на гайку ведомой шестерни ключ х17 и, слегка постукивая по нему рукой, выбираем слабину ведущей ветви ремня. Далее – вставляем спецключ в отверстия оси ролика, зацепляем стержень ключа динамометром и создаем усилие 2,5…3,0 кгс. Придерживая спецключ за сектор, заворачиваем гайку ролика. Здесь главное – не переусердствовать и не затягивать гайку моментом более 4,2 кгсм, иначе возможен изгиб шпильки с последующим сползанием ремня.

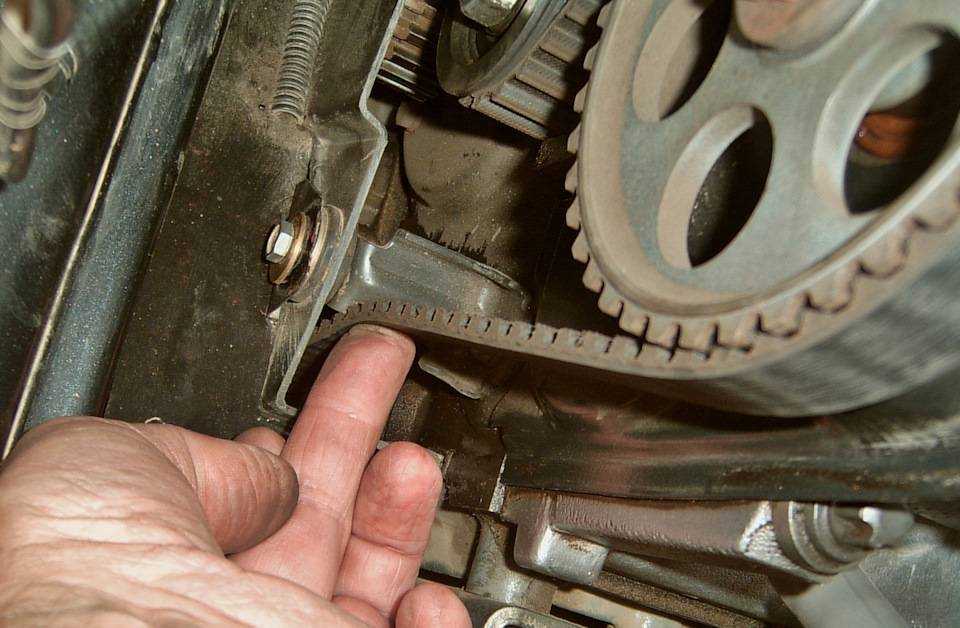

Перед регулировкой необходимо выбрать слабину тянущей ветви ремня

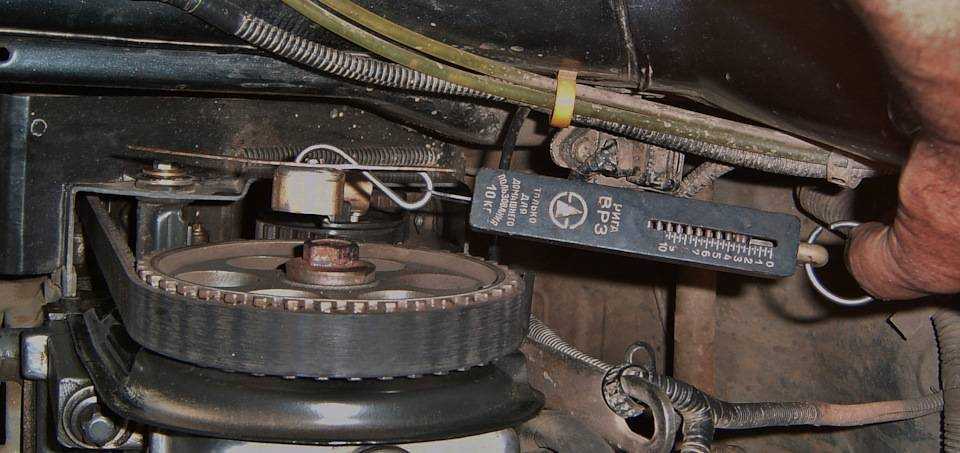

Сила на динамометре должна быть 2,5…3,0 кгс

Убрав динамометр и придерживая ключ за сектор, затягиваем гайку ролика

Если нет динамометрического ключа, для контроля усилия можно использовать тот же динамометр. Я так и сделал, только на ключ пришлось надеть трубу, иначе не хватало шкалы динамометра. Фото этого действа нет, потому что не хватило рук держать ключ с трубой, динамометр и фотоаппарат. Качество натяжения проверил на работающем двигателе: при перегазовке радиальное биение тянущей ветви ремня составило 10…12 мм, что соответствует норме. Да, забыл: отвернувшуюся шпильку перед регулировкой с помощью плоскогубцев и тряпки, намотанной на резьбу, завернул почти на 2 оборота и затянул; пока держится. До свидания, всем мира и добра!

Как правильно сменить своими руками?

Замена ремня генератора ваз 2107 инжектор Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

• набор рожковых ключей, потребуются инструменты на 13 и 17;
• длинная отвертка с плоским лезвием;
• накидной гаечный ключ на 10, можно использовать головку с трещоткой;
• ключ для установки натяжного ролика;
• баллонный ключ;
• домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки Демонтируйте ремень со шкивов и установите новое изделие Выкрутите гайку, фиксирующую вал генераторного устройства Наденьте новый ремень и затяните ролик

Как заменить генераторный ремень

Чтобы снять и заменить элемент, необходимо:

• ослабить крепление генератора;
• ослабить гайку крепления натяжителя;
• снять натяжение ремня, используя регулировочный винт или монтажную лопатку;
• запомнить особенности расположения детали;
• стянуть элемент со шкивов;
• взять новый аналогичный ремень;
• установить в обратной последовательности;
• затянуть крепления генератора и натяжителя;
• при необходимости выполнить подтяжку детали.

Убедитесь, что ремень имеет достаточное натяжение после замены. Для этого ориентируйтесь на параметры, приведённые выше для разных типов двигателей на ВАЗ 2115.

Замена ремня генератора

Через 25 000км после покупки авто стал свистеть ремень генератора. Я его периодически подтягивал и на какое-то время это помогало. Это продолжалось до тех пор пока он уже не был натянут как струна, но все равно свистел. Решено было не мять сиськи и купить новый ремень.

новый ремень генератора

Снял старый ремень генератора и сложилось такое ощущение что этот ремень не менялся вообще никогда.

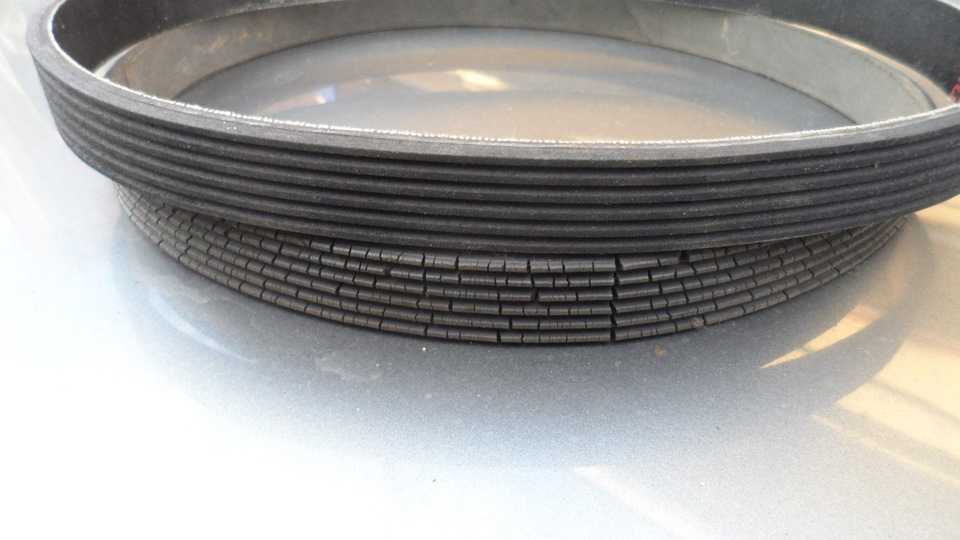

сравнение старого и нового ремней генераторов

Операция замены ремня генератора элементарная, но и тут я слегка накосячил.

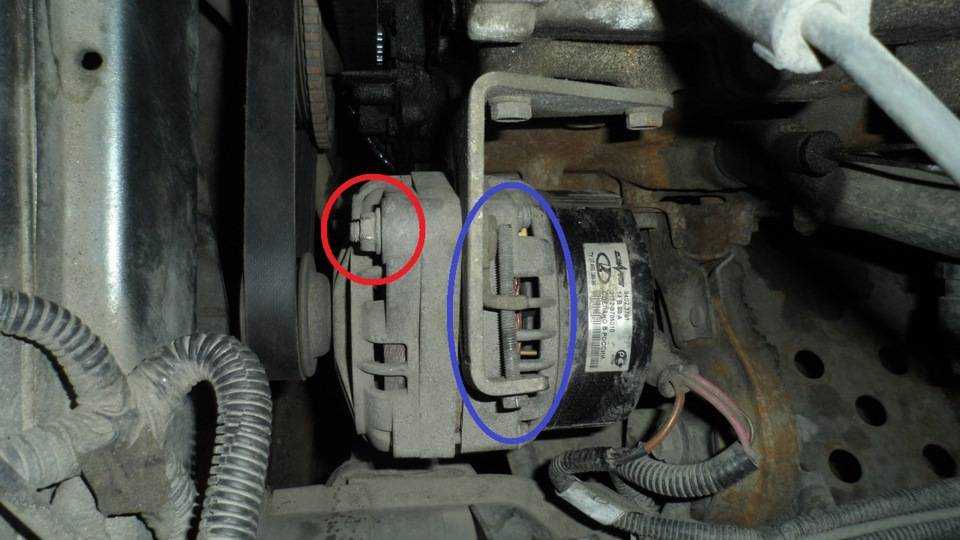

Натянул генератор руками и сначала зафиксировал болт выделенный красным (парни, не знаю что на меня нашло и почему я сотворил такую хрень). А потом стал уже подкручивать болт выделенный синим. Естественно синий болт натяжки уже ничего не натягивал и просто стал слегка гнуться (что меня на тот момент не смутило абсолютно, мб выхлопа надышался?). Но на удивление после выезда из гаража ничего не свистело, ремень работал как надо. Засвистело уже в эту же ночь, да так что у меня аж уши заложило. Ночью подсвечивая фонариком телефона понял что за хурму я сотворил, ослабил красный болт, синий сразу же выпрямился и нормально натянул ремень. Потом опять затянул красный болт и на этом мои страдания с ремнём уже кончились.

Как выставить метки ГРМ на ВАЗ 2114, 2115 самостоятельно

Чтобы двигатель работал исправно, необходимо правильно выставить метки ГРМ после выполнения различных действий – полной замены механизма или ремонта. Заправочные станции берут небольшую сумму за такие услуги. Но вы не можете потратить деньги и сделать штампы времени своими руками. О том, как выполнять процедуру на автомобилях ВАЗ, пойдет речь далее.

Как выставить зажигание на ВАЗ по меткам

Почти все модификации ВАЗ-2114 и 2115 оснащены двигателями с БСЗ (бесконтактным электронным зажиганием). Для завершения настройки вам потребуется:

Откручиваем крепления на крышке ГРМ и снимаем ее.

Снятие крышки ГРМ

Отрегулируйте зазор между датчиком коленчатого вала (расположен рядом со шкивом генератора) и звездочкой. Допустимое значение – до 0,7 мм.

Отрегулировать зазор от датчика коленвала до звездочки

• Если расстояние правильное, убедитесь, что шкив коленчатого вала не смещен.
• Чтобы метки на маховике совпали с метками на картере коробки передач (наблюдаемыми на люке), необходимо провернуть коленчатый вал. Удобно это делать, взявшись за болт крепления шкива.

Поверните шкив коленчатого вала

• Метка на блоке цилиндров должна совпадать с меткой на шкиве масляного насоса. Их следует отрегулировать.
• Последняя метка (на шайбе распредвала) должна совпадать со второй — на головке блока.

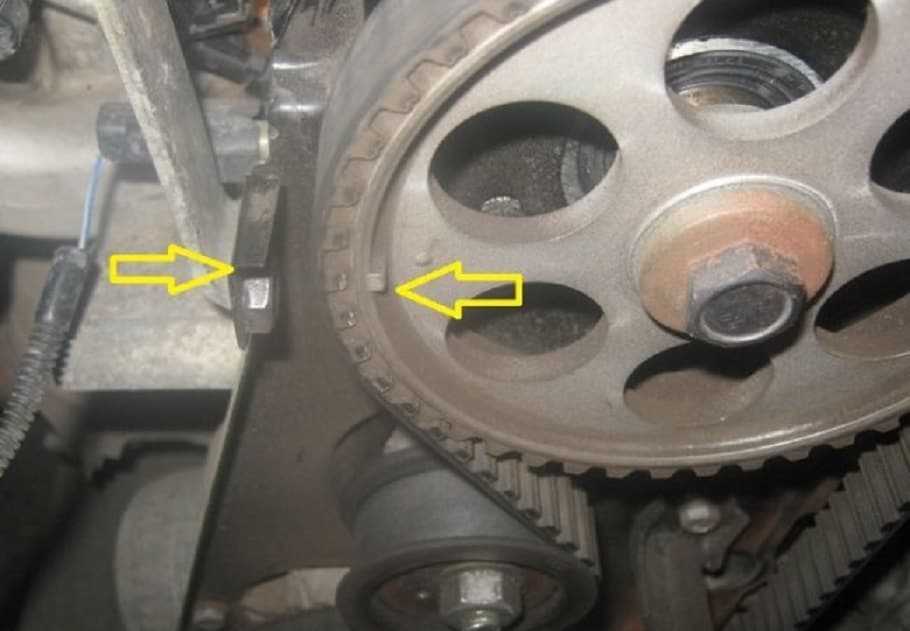

Проверьте метки на распредвале и блоке

Поставив метки на модели ВАЗ, можно увидеть, что поршни 1 и 4 цилиндров расположены в верхней мертвой точке, если все сделано правильно. При этом силовой агрегат работает как надо, потому что с датчика коленвала на блок данных поступают хорошие данные.

Проверка выставленного зажигания

Для проверки зажигания на 8-клапанном двигателе инжектор следует подготовить:

1. Мультиметр.
2. Набор ключей и отверток.
3. Плоскогубцы (обязательно с изолированными ручками).

Процесс:

• При выключенном зажигании проверьте, насколько затянуты высоковольтные провода и какой разъем находится в модуле.
• Снимите блок с модуля, подключите мультиметром (режим проверки должен быть низким AC) к контактам C и B, убедитесь, что напряжение есть. Проверьте катушку (2 и 4 контакта).

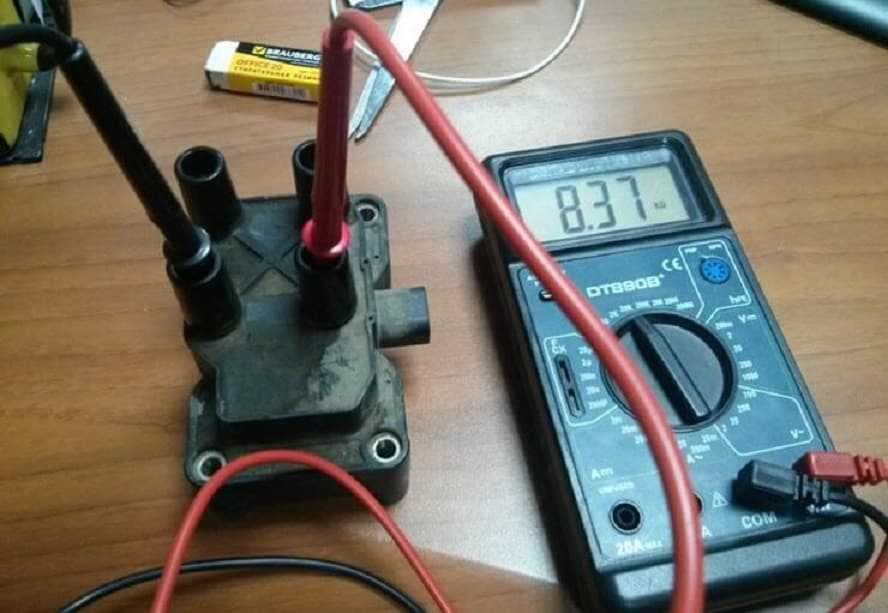

Проверить наличие питания на модуле зажигания

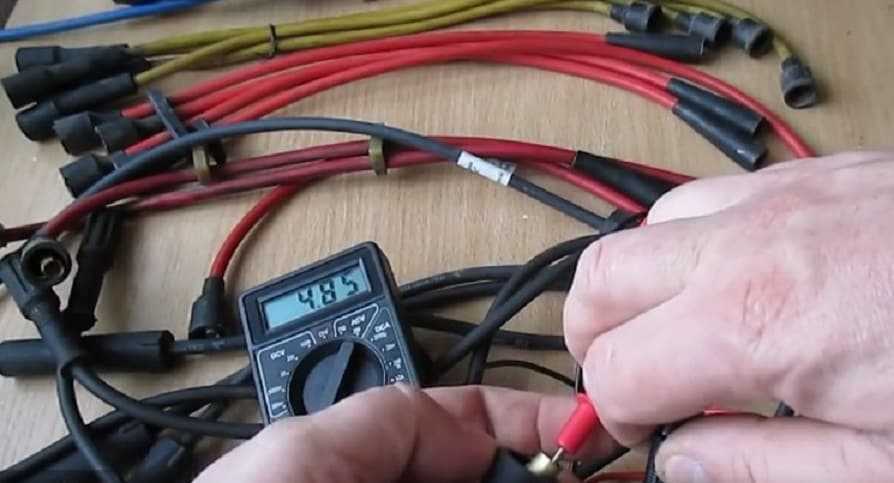

Проверьте работу высоковольтных кабелей. В каждый колпачок по очереди установить рабочую свечу, один конец присоединить к блоку и провернуть двигатель стартером. Наличие искры сигнализирует о том, что все в порядке. Его отсутствие на каждом проводе означает неисправность модуля.

Проверка высоковольтных линий

Если на модели ВАЗ удалось выставить правильно зажигание, и это подтвердилось проверкой, но проблемы все равно наблюдаются, необходимо проверить систему питания.

Последствия неправильного выставления меток ГРМ

При неправильной настройке зажигания возможны следующие негативные моменты:

• Если в двигателе 16 клапанов, то в процессе эксплуатации они деформируются или гнутся, накапливая повреждения.
• Предыдущая проблема провоцирует повреждение ГБЦ.
• Рулевые втулки также могут прийти в негодность.
• Трещины могут возникать и в других частях двигателя.

Трещина в блоке цилиндров

• Двигатель перегрет.
• Может сгореть поршневой механизм двигателя.
• На свечах зажигания могут быть остатки масла.

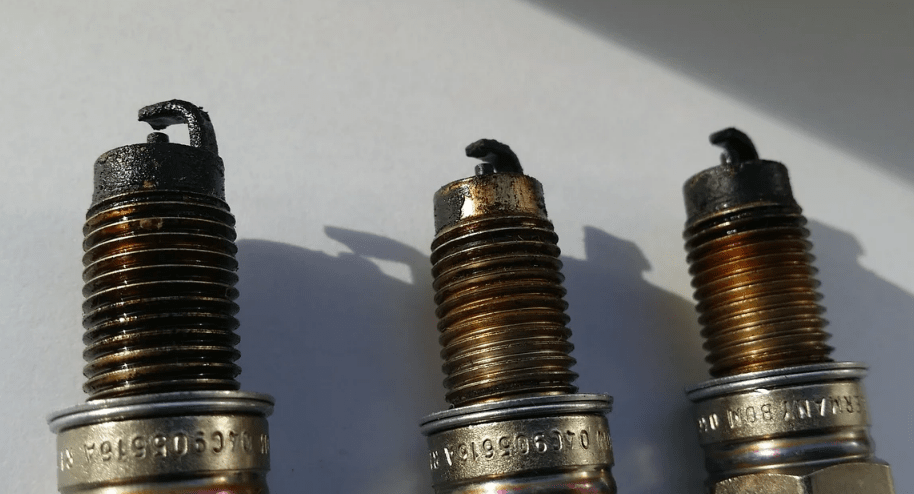

Масляный нагар на свечах зажигания

Топливная смесь теряет момент воспламенения.

После ремонта о неправильно выставленном зажигании чаще всего сигнализируют такие факторы:

1. Машина хуже разгоняется.
2. Частый перегрев двигателя.
3. Тяга стала намного хуже.

Регулировка натяжения ремня

Неправильное натяжение ремня генератора может крайне негативно сказаться на работе зависящих от него узлов и агрегатов. Так, слишком слабая натяжка приведет к его проскальзыванию, ведущему за собой нестабильную работу генератора (ввиду плохой передачи момента вращения) и перебоям в бортовой сети (включая быструю разрядку АКБ).

Напротив, чрезмерно тугое натяжение ремня способно вызвать чрезмерную нагрузку на подшипники генератора, приведя тем самым к их быстрому износу или даже разрушению

Именно по этой причине величина натяжения является крайней важной и должна периодически проверяться

Для того, чтобы ее скорректировать и вернуть ремень в нормальное рабочее состояние, нужно:

• ослабить крепеж генератора снизу и сверху;
• прокрутить регулировочный болт и выполнить таким образом натяжение (для увеличения натяжения следует вращать болт вправо, для ослабления — влево);
• при помощи ключа провернуть на несколько оборотов коленчатый вал и проверить натяжение;
• если натяжение в порядке — затянуть крепеж генератора.

Натяжение ремня генератора ваз 2114

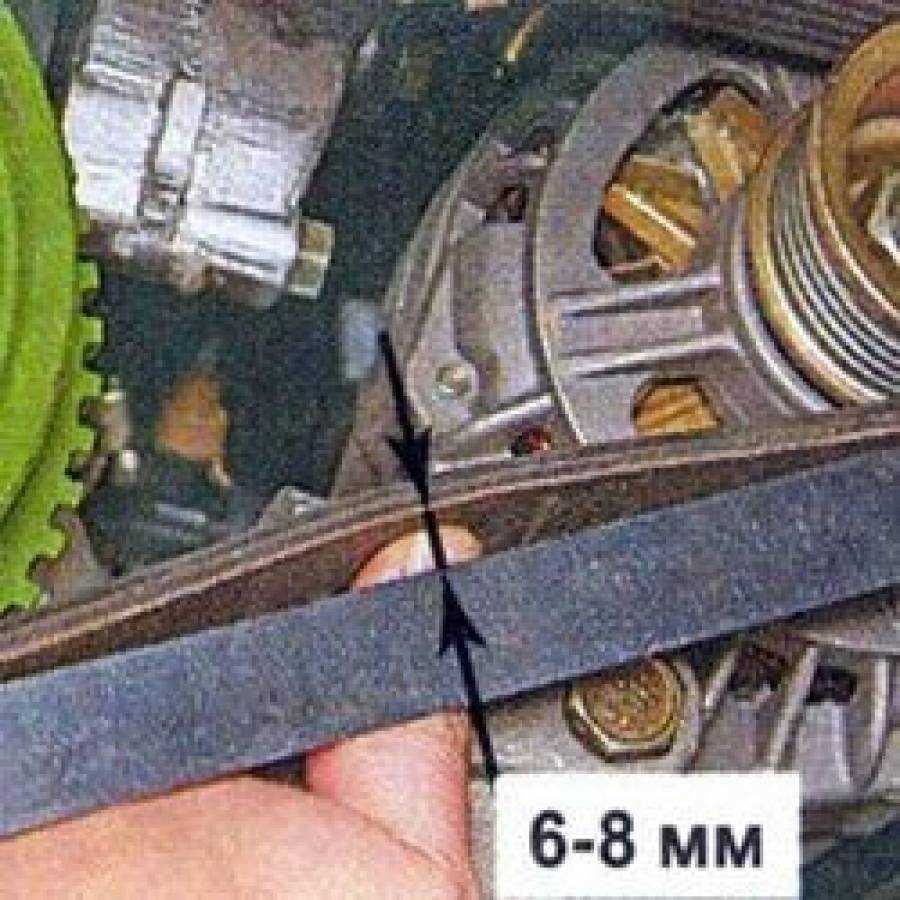

Саму проверку натяжения можно сделать, просто надавив рукой на ремень. Если он натянут правильно, то его прогиб составит около 8 мм. При большем прогибе натяжение следует увеличить, при меньшем — ослабить.

Еще одним явным признаком правильного натяжения ремня является его бесшумная работа. Если он движется плавно, не издавая свиста, гула или других посторонних звуков, значит все хорошо. Если же во время его работы слышны какие-либо шумы, значит натяжка выполнена неправильно (в некоторых случаях причиной шумов может быть подклинивание генератора, о чем говорилось выше.

Именно поэтому, если после многократных попыток корректировки натяжения ремня убрать свист не получается, следует обратить внимание уже на состояние этого устройства)

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

1. Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).

Кожух ГРМ на моторе 2111 и 11183

Метки на шкиве и на маховике

Альтернативный способ «срывания» ГРМ

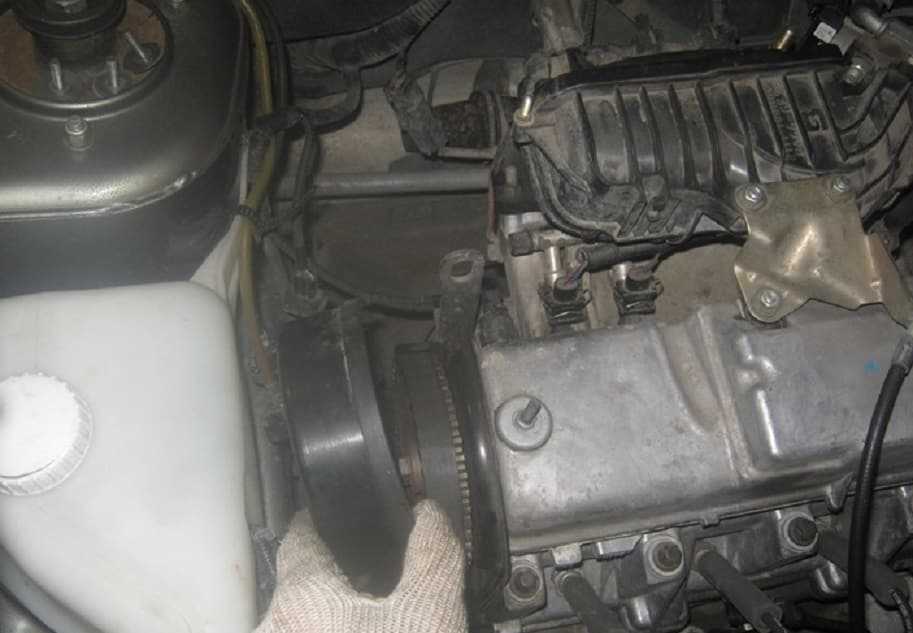

Как придвинуть генератор к двигателю

Шкив генератора на двигателе

Финальный шаг по демонтажу

При монтаже нового ремня верхний шкив ещё раз выставляют по меткам (см. выше). Отвёртку-фиксатор убирают после монтажа.

Новый ремень ГРМ установлен

Как регулировать натяжение?

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Правильная настройка натяжения

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец. Ролик удерживают ключом и затягивают гайку.

Отверстия, предназначенные для ключа, должны находиться под гайкой снизу. Это и есть правильное положение ролика.

Рекомендации

• Перед установкой нового ремня протирают уайт-спиритом все шкивы, то есть зубцы на них. А регулировочный винт можно обработать растворителем ржавчины.
• Нет смысла защищать новый ремень силиконовой смазкой. Кстати, по регламенту, предусмотренному для ВАЗ-2114, заменять ремень ГРМ надо через каждые 60 000 км либо при необходимости. А необходимость может быть вызвана даже попаданием на резину продуктов нефти.

2108-1006120 – ролик

Внимание : детали 2108-1006120 и 2112-1006120 не взаимозаменяемы!

2108-1006129 – шпилька под ролик;

2108-1006040-10 – ремень;

2108-1006149 – уплотнитель под кожух;

2108-1006146 – кожух пластиковый.

Аналоги ремней

• GATES 5521 или 5521XS (усиленный), рекомендуется
• FINWHALE BD-111
• BOSCH 1 987 949 559
• LEMFORDER 58-111-19 или 14458 01
• CONTITECH СТ-527
• GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
• DAYCO 111х190/1

• HANSE HZ 011 008
• БРТИ 21080-1006040-10
• TOYOTA 13568-19035
• RENAULT 7701462019
• OPEL 636359
• ROVER GTB1124
• AYWIPARTS AW2110560
• PROCODIS FRANCE 05CD27
• FAI 40305
• GK 791170
• MAGNETI MARELLI 340018181434
• MAPCO 43080
• HEPU 29-0165
• OPTIMAL R-1113
• SCT G124
• WILMINK WG1151273
• VEYANCE G1474
• OPTIBELT ZRK 1123 (3 шт.)
• TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
• FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
• LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)

Аналоги ролика

• GATES T42042 или T42042A (2 шт.)
• MAPCO 23081
• FLENNOR FS99018
• LUK 531 0671 20
• OPTIMAL 0N1917

• BREDA LORETT TDI3009
• TORQUE 830900АЕ2
• ESPRA 2108-1006120/ES0108
• INA 531075010
• CORAM C747
• ВПЗ-23 830900АЕ1

Замена

Замену ремня не является сложным процессом, поэтому с выполнением данной работы справится человек, не имеющий высоких знаний в автомеханике.

Для начала необходимо подготовить нужный инструмент и приобрести ремень.

Инструмент:

Пошаговая инструкция

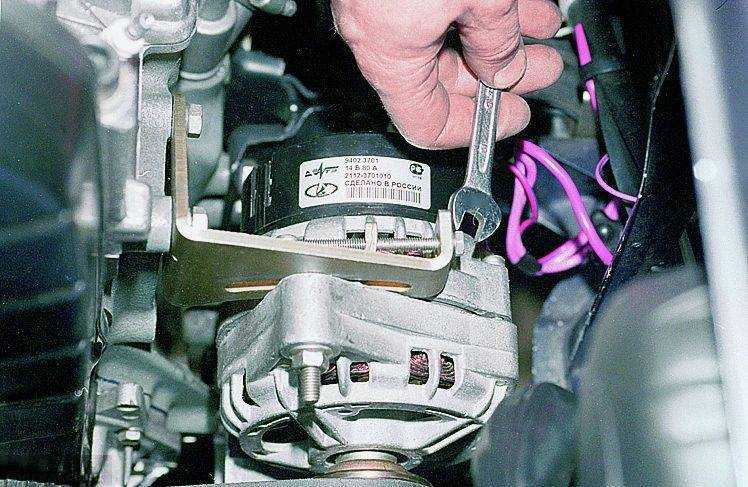

Ключом на «13» ослабляем крепление генератора

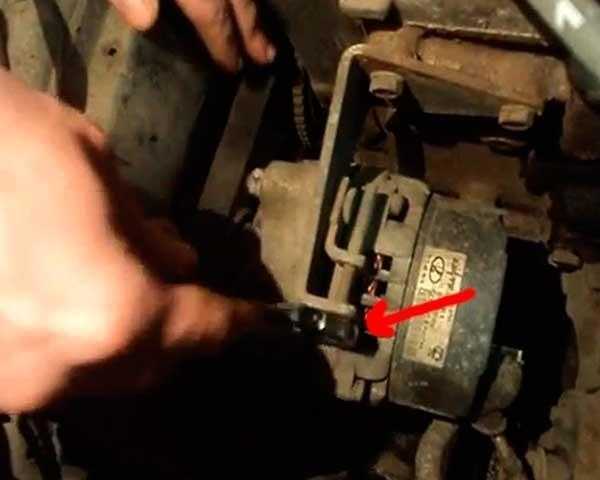

Ослабляем винт натяжения ремня ключом на «10» и сдвигаем генератор к стороне двигателя

Демонтируем старый ремень

Устанавливаем новый ремень и производим натяжку винтом.

Натяжение ремня должно быть таким, чтобы руками он мог повернуться на 90 градусов, либо при давлении 10 кг/см на ремень он должен прогибаться не более 15 мм.

Недостаточное натяжение ремня может привести к нехватке заряда аккумулятора и свисту ремня при нагрузке, а чрезмерное натяжение может вывести из строя подшипники генератора или сам ремень.

Процесс замены ремня генератора на ВАЗ 2110-15 завершен. Надеемся, наша статья была Вам полезна.

Автоматические натяжители

В конструкции этих механизмов имеются элементы, которые обеспечивают корректировку натяжения в автоматическом режиме. Независимо от того, какой износ у ремня, насколько быстро он растягивается, натяжение будет оставаться на одном уровне. При помощи таких механизмов получается снизить уровень вибраций ременной передачи, поглотить различные удары и толчки. Всего есть два типа автоматических натяжных механизмов:

1. Гидравлические – работают благодаря давлению масла.
2. Механические – корректировка производится при помощи пружин.

В последних могут применяться пружины кручения или сжатия.

ВАЗ 2115 | Замена ремня привода генератора

2.3. Замена ремня привода генератора

ОБЩИЕ СВЕДЕНИЯ

1 – болт крепления шкива коленчатого вала; 2 – шкив с гасителем крутильных колебаний; 3 – болт крепления натяжного устройства; 4 – натяжное устройство; 5 – кронштейн генератора;

6, 8 – болты крепления кронштейна; 7 – кронштейн нижнего воздуховода; 9 – генератор; 10 – болт крепления генератора; 11 – ремень привода генератора

1 – болт крепления шкива коленчатого вала; 2 – шкив с гасителем крутильных колебаний; 3 – болт крепления генератора; 4 – генератор; 5 – натяжное устройство; 6 – кронштейн генератора; 7 – болт крепления натяжного устройства;

8, 10 – болты крепления кронштейна; 9 – кронштейн нижнего воздуховода; 11 – болт крепления компрессора; 12 – компрессор кондиционера; 13 – установочные втулки компрессора; 14 – ремень привода генера

1, 4 – хомуты; 2 – шланг обратного слива топлива; 3 – шланг подачи топлива; 5 – шланг подвода охлаждающей жидкости; 6 – верхний воздуховод наддува; 7 – расширительный бачок; 8 – шланг

Винты крепления щитка показанны стрелками.

1 – воздуховод; 2 – шланг; 3 – болт; 4 – хомут

Если ремень снимают не
для замены, то перед снятием, пометьте направление его вращения, так как при
изменении направления вращения ремень будет быстро изнашиваться.

ПОРЯДОК ВЫПОЛНЕНИЯ

Модели без кондиционера 1. Снимите верхний кожух двигателя (см. подраздел 2.1). 2. У двигателей с наддувом снимите хомуты 4 и верхний воздуховод 6 со шлангом 8 из моторного отсека (см. рис. Моторный отсек). 3. Ключом 1 поверните по часовой стрелке натяжной ролик 6, чтобы ослабить натяжение ремня. Удерживая ролик, снимите ремень (2 – натяжное устройство; 3 – шкив генератора; 4 – ремень привода генератора; 5 – шкив коленчатого вала). 4. Проверьте затяжку болтов крепления генератора и натяжного устройства. Проверьте легкость вращения натяжного ролика 6 и шкива 3 генератора, они должны вращаться легко, без заеданий. 5. Удерживая натяжное устройство 2, наденьте новый ремень 4 на шкивы коленчатого вала 5 и генератора 3 и отпустите натяжное устройство. Натяжное устройство автоматически натянет ремень. 6. Пустите двигатель и проверьте работу ремня. Модели с кондиционером 7. Снимите грязезащитный щиток двигателя, отвернув винты его крепления, показанные стрелками на рисунке (см. рис. Грязезащитный щиток двигателя). 8. Отверните болт 3, снимите хомуты 4 и затем нижний воздуховод 1 со шлангом 2 (см. рис. Нижний воздуховод наддува). 9. Ключом, как показано на рисунке, поверните по часовой стрелке натяжной ролик, чтобы ослабить натяжение ремня. Удерживая ролик, снимите ремень. 10. Проверьте затяжку болтов крепления генератора, компрессора кондиционера и натяжного устройства. Проверьте легкость вращения натяжного ролика и шкивов генератора и компрессора, они должны вращаться легко, без заеданий. 11. Удерживая натяжной ролик, наденьте новый ремень на шкивы коленчатого вала, генератора и компрессора, затем отпустите ролик. Натяжное устройство автоматически натянет ремень. 12. Пустите двигатель и проверьте работу ремня.
