Задний тормозной цилиндр ваз 2114

Как работает ГТЦ?

Принцип работы ГТЦ построен на способности жидкости держать свою «форму» под действием определенного давления. При этом конструктивно устройства состоят из 2-секционного главного цилиндра, каждая из секций которого имеет свой гидравлический контур.

Переднеприводные машины состоят из контуров, которые объединяют тормозные системы задних и передних колес по схеме «крест-накрест». К примеру, правое заднее колесо связано с левым передним, а левое заднее — с правым передним.

По-другому обстоят дела на заднеприводных автомобилях, где контуры формируются по-иному. Так, один из контуров работает на двух передних колесах, а второй — на колесах сзади.

ГТЦ смонтирован на корпусе вакуумного усилителя. При этом заливка рабочей жидкости производится в 2-секционный бак, находящийся над основным цилиндром. Соединение бака с ГТЦ обеспечено, благодаря специальным отверстиям.

Чтобы упростить обслуживание стенки бачка были изготовлены из полупрозрачной пластмассы, что позволяет визуально держать под контролем уровень рабочей жидкости. Как только уровень опускается ниже нормированной величины, датчик дает сигнал на панель управления, и светится лампочка.

В самом корпусе ГТЦ есть два поршня, которые смонтированы один за другим. Первый имеет свободное расположение, а другой, наоборот, фиксирован и касается штоковой части вакуумного усилителя.

С целью повышения надежности поршни уплотнены с помощью резиновых манжет. Возврат поршней в первоначальное положение производится с помощью специальных пружин. К слову, именно они удерживают поршни в первоначальной позиции.

Как только вы нажимаете на педаль, производится вдавливание вакуумного усилителя посредством штока. Перемещаясь по цилиндрической полости, шток перекрывает отверстие для компенсации. Как следствие, в 1-м контуре возрастает давление, приводящее в движение 2-й поршенек. Итог — прирост общего давления и во 2-м контуре.

В момент перемещения поршней формируются пустые участки, которые наполняются рабочим составом. Подача тормозной жидкости производится через специальное отверстие. Движение поршеньков осуществляется до того момента, пока возвратная пружинка не выполнит свои функции.

ГТЦ в разобранном виде

В каждом из контуров уровень давления возрастает до максимума, что приводит механизм в рабочее состояние. После того как машина останавливается, а педаль отжимается, поршни занимают свое первоначальную позицию. При этом уровень давления в контуре выравнивается и становится аналогичным атмосферному.

Втягивание недостающего воздуха производится через специальное отверстие для компенсации. Когда поршень перемещается в обратном направлении, рабочий состав выдавливается обратно в бачок.

Плюс контурной системы заключается в том, что при выходе из строя одного контура другой продолжает выполнять свои функции. К примеру, если будет утечка, то она проявит себя более глубоким «проваливанием» педали, но работа тормозов все равно останется на высоком уровне.

Лада 2114 No comments › Бортжурнал › Замена ГТЦ ВАЗ 2114

Появилась у меня тут одна проблемка. А именно. В пробках. особенно при температуре окружающего воздуха выше 20*С, педаль тормоза становилась мягкой. При чем не постоянно, а как-то стихийно. Стоишь в пробке. Тронешься — остановишься, вроде все ок. Машинка тормозит. И при очередном торможении педаль уходит чуть ли не в пол. Первый раз я даже чуть машину не догнал. Джип какой-то дорогой, Но в панике даже не запомнил подробностей. Произошло все на ул. Маяковского на светофоре перед Пр. Космонавтов. Местные знают, там небольшой спуск в сторону проспекта. Так вот. Стою, ни кого не трогаю. Пробка. Загорелся зеленый. Мне надо направо, в сторону ул. Артинской. Тронулись. Я уже почти въехал на проспект, и тут впереди едущие начинают притормаживать. Я, соответственно, тоже. И вдруг педаль уходит в пол. Благо скорость небольшая, да и дистанцию я всегда стараюсь держать. Спас ручник. Остановился, попробовал покачать педаль, без результатов. Тронулись, и оп, тормоза появились, и главное, больше не было провалов до самой работы. Приехал на работу. Первым делом проверил герметичность всей системы, ни где ни каких подтеков, все сухо, как в Сахаре.Вечером, чутка побаиваясь, добрался до дома. Почитал форумы. На одном нашел такое предположение, что причиной такому поведению гтц может быть его перепускание. Видимо, где-то, что-то внутри перетекает не создавая должного давления. И че-то я как-то успокоился и прокатался с такой неисправностью аж 2 месяца. Каюсь, так нельзяно времени не было вообще. Да и даже с мягкой педалью, если ее утопить в пол, машина все таки тормозила.И вот настал тот день, когда я все таки собрался поменять ГТЦ.Заехал в магазин с утра и купил :— ГТЦ ВАЗ 21080-3505006-00 с бачком Цена 1050 руб— Тормозную жидкость Castrol Brake Fluid DOT4 Цена 420 руб

Благо опыт есть, менял уже на 2-х машинах. Снять, поставить 20 минут работы. Самый гемор — это прокачка. Но и с этой проблемой мы с братом справились за час.Кстати, вот памятка, в какой последовательности нужно прокачивать тормоза:1)заднее правое2)переднее левое3)заднее левое4)переднее правое

Всем спасибо и Удачи

Цена вопроса: 1 470 ₽ Пробег: 42000 км

Нравится 48 Подписаться

Как заменить тормозной цилиндр на ВАЗ 2113-ВАЗ 2115?

1. Снимайте колесо сперва с той стороны, на которой цилиндр менять будете (Прочтите статью по «», в ней описывается то, как правильно колёса снимать нужно), когда колесо будет удалено, выньте тормозной шланг из кронштейна к которому он крепится (Место указано красной стрелкой) и при помощи гаечного ключа, сорвите гайку которая тормозной шланг к тормозному цилиндру крепит (см. маленькое фото).

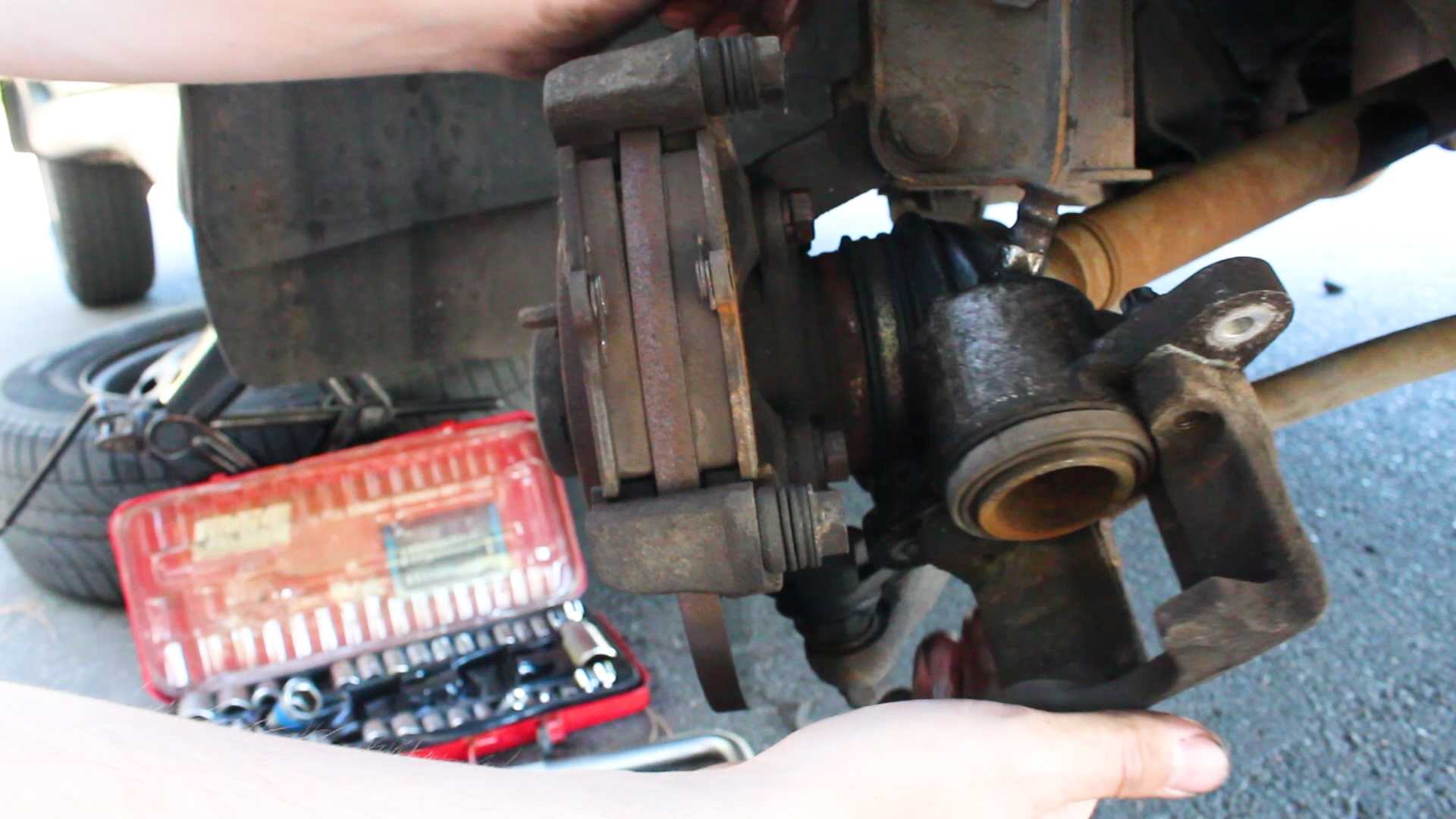

2. Теперь скобу тормозного суппорта в сборе с цилиндром снять будет нужно, для этого два болта выкрутить придётся, но при их выворачивании, направляющие пальцы держать вторым ключом будет нужно чтобы болты в направляющих не проворачивались (см. фото 1), после чего болты вынимаются из направляющих пальцев и скоба в сборе с тормозным цилиндром снимается с суппорта, но полностью сняться скоба не сможет, а всему виной тормозной шланг который отсоединить от тормозного цилиндра придётся, чтобы это сделать, выкрутите полностью гайку крепления шланга (Во время выкручивания, гайку держите ключом а скобу в сборе в тормозным цилиндром вращайте рукой, против часовой стрелки) и отсоедините шланг, как только отсоедините его, сразу же заткните шланг какой ни будь заглушкой, чтобы тормозная жидкость не выливалась через него, после чего зажать бы по хорошему тормозной цилиндр со скобой в тисках нужно, но и без них обойтись можно, в общём Вам выкрутить два болта придётся, которые тормозной цилиндр крепят к скобе, их нужно выкручивать шестигранным ключом или шестигранными головками, после выворачивания, скоба и цилиндр подлежат разъёдинению.

Примечание!
Когда тормозной шланг от цилиндра будет отсоединён, упадёт медное уплотнительное кольцо, за него вообще можете не переживать и не искать его на полу, потому что данное кольцо нужно будет сменить на новое!

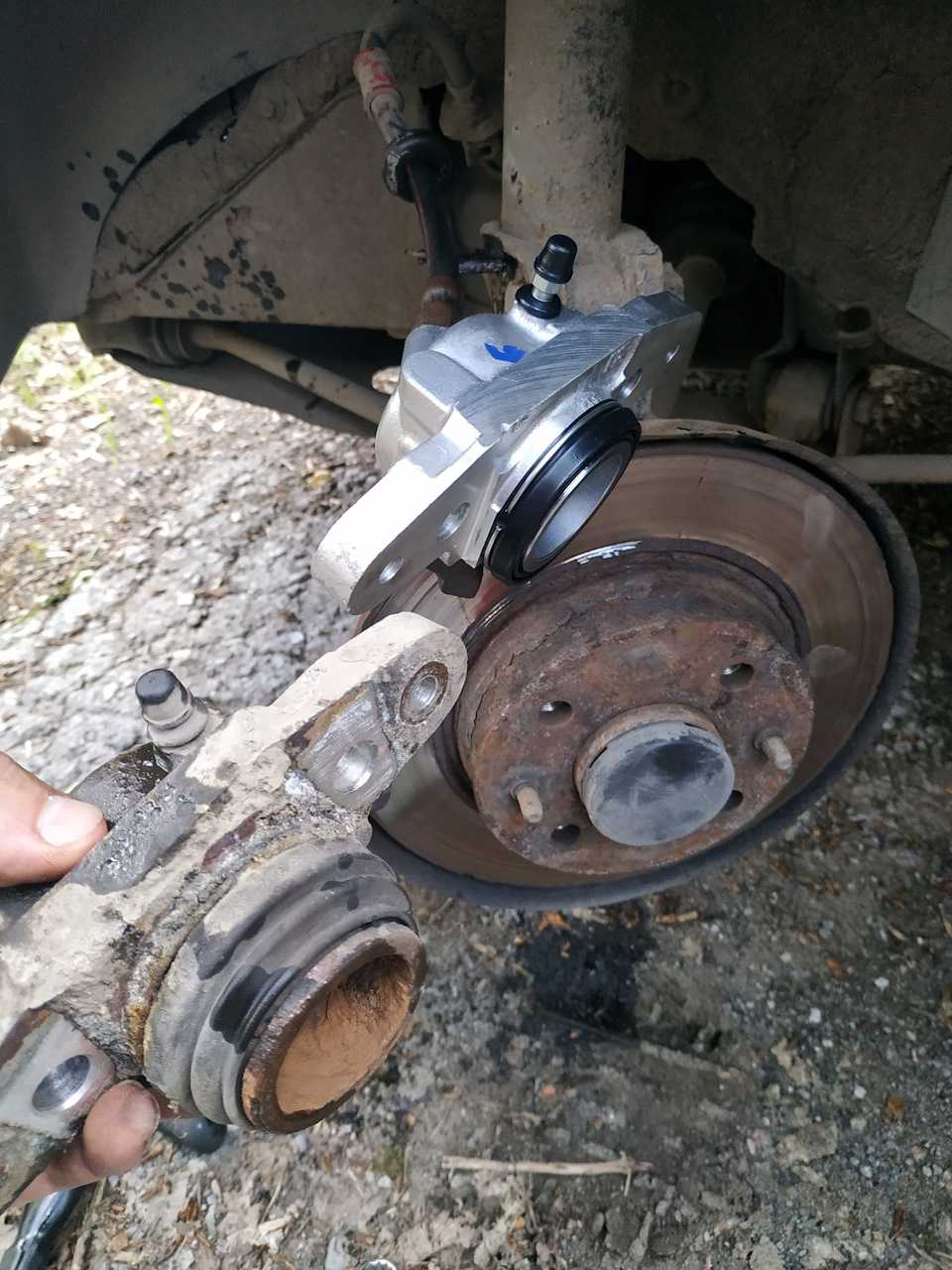

3. Устанавливается новый передний тормозной цилиндр, в обратной последовательности, медные кольца меняются обязательно на новые, если Вы решите попробовать отремонтировать тормозной цилиндр, то в таком случае ознакомьтесь со статьёй, под названием: «Ремонт суппорта на ВАЗ 2109».

Примечание!
Ещё рекомендуем Вам смазать перед установкой скобы в сборе с тормозным цилиндром, направляющие пальцы болтов, промазывать их нужно сняв с них пыльник, как это показано на фото ниже, промазываются пальцы смазкой УНИОЛ-1, когда всё соберёте, прокачайте с помощником тормоза на автомобиле семейства Самара 2, подробная инструкция по прокачке, есть на нашем сайте под названием: «Прокачка тормозов на ВАЗ 2114»!

Дополнительный видео-ролик:
Ниже расположен ролик, по поводу замены тормозного цилиндра на новый, ознакомьтесь с ним и Вы поймёте наглядно как должна производится его замена.

Примечание!
Если Вы ещё не знаете как тормозная система устроена и работает, тогда в этом случае, обязательно изучите интересный ролик который мы разместили чуть ниже, после его просмотра, Вы сразу поймёте для чего нужна тормозная жидкость и почему тормозить автомобиль перестаёт, когда жидкость выливается!

Замена главного тормозного цилиндра

Замену ГТЦ на автомобилях ВАЗ-классика (2101-07) произвести несложно, эту работу можно сделать самостоятельно. Для выполнения подобной операции потребуется инструмент:

ключ на 10 (или специальный прокачной ключ);
крестообразная отвертка;
комбинированный ключ на 13 (можно еще дополнительно использовать для удобства головку с воротком и с трещоткой).

Яму или подъемник для выполнения работ использовать необязательно, замену можно произвести на улице в сухую погоду или в гараже. Работу следует выполнять в следующей последовательности:

отворачиваем три тормозные трубки снизу устройства (ключ на десять);

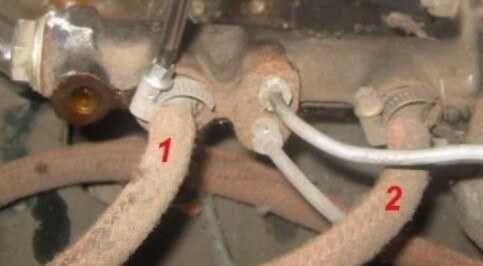

ослабляем хомуты двух шлангов (внизу ГТЦ), сдергиваем шланги;

откручиваем две гайки крепления ГТЦ к вакуумному усилителю (нужен ключ на 13 или головка с воротком);

демонтируем деталь, устанавливаем новый ГТЦ на место, производим обратную сборку.

После произведенной операции следует долить в бачок ТС жидкость, затем обязательно хорошо прокачать тормоза.

Неисправности, происходящие в тормозах

Периодически в ТС возникают различные неисправности, также нередко выходит из строя рабочий и главный цилиндр. В РТЦ происходят следующие поломки:

заклинивает поршенек в одном из положений;
изнашивается внутренняя поверхность;
выходят из строя уплотнительные манжеты (рвутся или разбухают).

Основной признак неисправного состояния – появление подтеков (течи) тормозной жидкости (ТЖ) из РТЦ. Если колодки изношены до голого металла, поршни в РТЦ выдвигаются слишком далеко, в результате может вытечь «тормозуха», и тормоза пропадут.

В ГТЦ также может заклинивать поршень, изнашиваться или ржаветь внутренняя полость механизма, пропускать манжеты. Признаки неисправности ГТЦ следующие:

при торможении «проваливается» педаль тормоза (ПТ), пропадает эффективность нажатия, обычно такое происходит при небольшой утечке из ГТЦ;
торможение происходит в самом конце хода педали, и на ПТ приходится несколько раз нажать, чтобы произвести торможение;
нет тормозов на передние или задние колеса, такое происходит в случае, если не работает один из контуров ГТЦ.

Ездить с неисправными рабочим и главным тормозными цилиндрами нельзя, детали следует незамедлительно поменять.

Процедура замены тормозного цилиндра

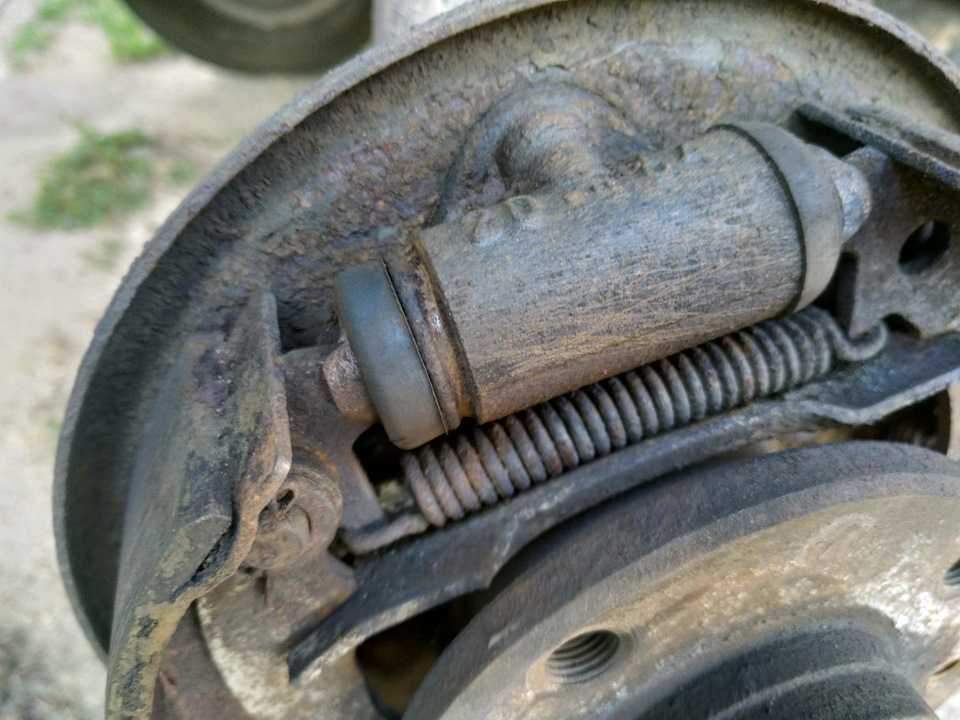

Замена заднего тормозного цилиндра на ваз 2114 ничем не отличается от той же процедуры, скажем, на 2106 или 21099.

На первом этапе необходимо обеспечить доступ ко всем колесам одновременно, потому что так легче будет производить последующую прокачку всей системы. Для этого установили машину на опоры и приподняли. На винтовом подъемнике это осуществить удобнее всего, но можно обойтись и без него.
При помощи баллонного ключа откручиваем необходимое нам колесо.
С использованием пассатиж откручиваем шпильки, которыми прикручен барабан к ступице. И равномерно снимаем его, при этом, возможно, придется немного подстучать молотком по его задней части через деревянную прокладку. При этом будьте осторожны, потому что барабан изготовлен из весьма хрупкого материала. Дополнительно щеткой по металлу очистите цилиндрическую поверхность ступицы от ржавчины и грязи.
Затем внимательно произведите снятие всех частей тормозной системы. Но чаще всего лучше снять все, потому что кожух, как правило, необходимо обработать и покрасить хотя бы грунтом.
Далее приступаем к демонтажу самого цилиндра. Чтобы избавить себя от лишних хлопот обязательно тщательно зачистите соединение цилиндра с тормозной трубкой. При этом помните о том, что они могут быть как стальные, так и медные. В связи с этим требуется соблюдать аккуратность во всех действиях, чтобы их не повредить.

Как открутить задний тормозной цилиндр на ваз 2114, если соединения прикорели?

Можно попробовать открутить штуцер ключом на 10, но, скорее всего, это сведется к срыву граней, поэтому на некоторое время обильно смочите все соединения WD-40. Она за сравнительно небольшой промежуток времени разъест и растворит всю окись металла, а благодаря своей микроскопичности она попадает даже в микро зазоры. Обычно после таких действий штуцер легко откручивается. Но если и это не помогает, а граней уже практически нет, то в продаже имеется специальный ключ, который представляет собой накидной с прорезью и с зажимным болтом. Такое нехитрое устройство позволяет открутить любые закоревшие соединение без особых усилий. Вам необходимо надежно закрепить его на гайке, зажать болтом и поворачивать.
Итак, победив это соединение, приступайте к откручиванию самого тормозного цилиндра. Здесь все намного проще, потому что он прикручен всего двумя болтами на М6, под ключ на 10. Он, как правило, легко откручиваются и цилиндр легко вынимается из отверстия.
После демонтажа старого цилиндра внимательно осмотрите состояние только что открученного штуцера и место установки. Все дефекты следует удалить, а заусенцы зачистить.
Сборку тормозов осуществляйте в обратном порядке. Проверку цилиндра начинайте только после сборки всего тормозного механизма колеса. Установки колодок, планки, не забудьте обратно зацепить трос ручника. Это частая проблема в этом деле. Главное все собрать в именно так, как оно стояло.

Как заменить тормозной цилиндр мы разобрались, теперь приступим к прокачке системы.

После установки барабана можно приступать к прокачке системы. Ее необходимо начинать с дальнего колеса по часовой стрелке. Это связано с тем, что система довольно большая и для того, чтобы из нее выкачать воздух начинать необходимо с дальних участков, постепенно заполняя всю систему.
После прокачки внимательно осмотрите новый цилиндр и его соединение с трубкой на предмет протечек. При этом необходимо максимально сильно пару раз нажать и удерживать педаль тормоза.
Чтобы упростить себе задачу, в случае неисправности нового приобретенного цилиндра, и не выполнять дурной работы. Можно проверить цилиндр без барабана, но здесь понадобится хорошая физическая сила и две матировки для вжатия и удержания поршней.
При правильно отрегулированных тормозах сначала мертво схватывают при резком нажатии на педаль передние колеса, потому что они ближе находятся к главному тормозному цилиндру, а затем одновременно схватывают оба задних колеса. Если это не так, то следует прокачать систему заново или провести повторное техническое обслуживание.

Но иногда задний тормозной цилиндр можно отремонтировать, для этого продаются ремкомплекты, в который входят несколько уплотнительных колец и два пыльника. Но это целесообразно только в случае отличного состояния его внутренней поверхности.

Источники

https://luxvaz.ru/vaz-2114/209-zamena-glavnogo-tormoznogo-cilindra.html
https://nadomkrat.ru/tormoznaya-sistema/zamena-zadnego-tormoznogo-cilindra-na-vaz-2114

Признаки неисправности

При спокойном стиле езды и регулярном обслуживании тормозной системы ГТЦ служит без перебоев долгие годы. Выработка цилиндра увеличивается при частой эксплуатации автомобиля в условиях городского трафика.

Частые и затяжные остановки ускоряют процесс износа ГТЦ, что выражается в проявлении следующих признаков:

При нажатии педали тормоза автомобиль останавливается медленно, хотя уровень жидкости и состояние дисков с колодками в норме;
Для эффективного торможения приходится нажимать на педаль с серьезным усилием;
Короткий ход педали тормоза – еще один признак изношенного цилиндра;
Внезапный провал педали и «схватывание» тормоза в конце нажатия;
Неполное выключения суппортов, что приводит к трению колодок об диски.

Перечисленные признаки неисправности главного тормозного цилиндра проявляются по-разному, но всегда означают наличие проблем с системой торможения. Система торможения в автомобиле требует регулярного обслуживания. При всей простоте конструкции и надежности диагностику конструкции следует проводить каждое ТО. Регулярная замена колодок, установка новых тормозных дисков, замена жидкости, устранение подтеков из трубок – все это обеспечивает бесперебойную работу системы в целом. ГТЦ в этой конструкции играет важнейшую роль, т.к. эффективность торможения напрямую зависит от правильной работы цилиндра. Помимо ГТЦ, расположенного под капотом машины, в системе есть и другие элементы, отвечающие за остановку автомобиля. Часто помимо главного ТЦ необходима замена переднего тормозного цилиндра на ВАЗ 2114. Он размещен на каждом суппорте и отвечает за привод в действие колодок. Неисправный передний тормозной цилиндр ВАЗ 2114 ведет к клину механизма и трению деталей конструкции. При отказе переднего ТЦ автомобиль начинает уходить в сторону при торможении, а со стороны колеса исходит посторонний шум.

Как заменить тормозной цилиндр?

Снятие направляющих болтов

Для замены тормозного цилиндра нам понадобится домкрат, баллонный ключ, ключи, немного тормозной жидкости, wd-40.

Первым делом ставим автомобиль на 1-ю передачу и снимаем ручной тормоз.
Баллоником ослабляем крепление заднего колеса и ставим подпираем передние тормоза «башмаками», чтобы автомобиль не укатился.
Ставим домкрат и снимаем колесо.
Откручиваем направляющие болты как показано на рисунке.
Пробуем провернуть барабан руками. Если не получается, то берём небольшую кувалду и деревянный брус и прикладываем брусок к поверхности барабана, стучим кувалдой по черенку. Проделываем данную операцию на всей поверхности «обода» барабана до тех пор, пока мы при помощи рук не сдвинем барабан с места.
Провернув его на 30-40 градусов, обратно вкрутите направляющие болты в барабан. Цель данной процедуры состоит в том, чтобы вытащить барабан.
Сняв барабан, до упоря натягиваем ручной тормоз.
Затем снимаем колпачок штуцера тормозного цилиндра и накидным ключом на «8» отворачиваем штуцер.
Хорошенько обрабатываем штуцер тормозной трубки wd-40.
Берём ключ на «10» и ослабляем затяжку штуцера, предварительно зажав трубку, чтобы она не вращалась.
Полностью выворачиваем штуцер ключом на «10».
Этим же ключом выворачиваем оба крепления тормозного цилиндра.
На трубку тормозной жидкости надеваем резиновый колпачок.

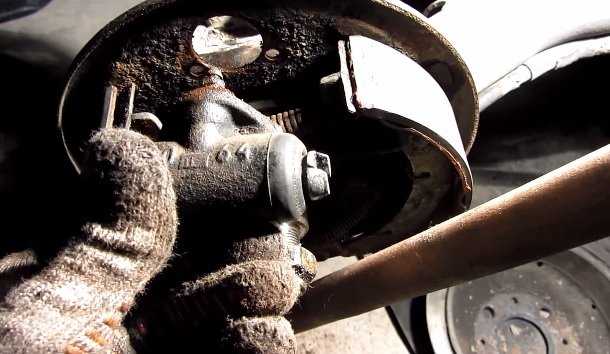

Вынимаем цилиндр.

Поэтапная замена главного тормозного цилиндра

Необходимо рассмотреть весь процесс поэтапно. Учтем все нюансы и особенности. К этому надо отнестись очень серьезно, так как тормозная система — наша безопасность.

Что необходимо для снятия ГТЦ с автомобиля

Для выполнения такой операции желательно иметь рядом помощника и нужные инструменты:

Гаечные ключи на «10», «13»,и «17»;
Специальный ключ для отвинчивания штуцеров тормозных трубок;
Пассатижи;
Ветошь;
Щётка по металлу;
Жидкость для доливки.

Также необходимо обеспечить наличие места, где в случае необходимости придётся раскладывать детали этого разобранного изделия. Давайте рассмотрим вопрос о том, как заменить главный тормозной цилиндр своими руками. Дело — это не очень сложное и справиться с ним можно примерно за 30 минут, это в том случае, если вдруг не возникнут непредвиденные обстоятельства.

Как снимают ГТЦ

При снятии необходимо выполнить следующие действия:

Первым делом необходимо отсоединить проводку от датчика уровня тормозной жидкости. который находится в крышке бачка на ГТЦ;
Следующим шагом будет снятие крышки с бачка и откачка из него жидкости. Для этой цели хорошо подходит медицинский шприц большого объёма;
Теперь нужно воспользоваться специальным гаечным ключом и отвернуть штуцера трубок, которые подсоединены к ГТЦ;
Отведите эти трубки в сторону, чтобы замена ГТЦ ВАЗ происходила без помех;
После этого можно гаечным ключом на «17» отвернуть две гайки, которые крепят ГТЦ к корпусу вакуумного усилителя;

Отделяем ГТЦ от вакуума

Заключительным шагом будет снятие его с вакуумного усилителя.

Перед тем как поменять главный тормозной цилиндр, необходимо разобрать, осмотреть и сделать дефектовку старого цилиндра. Возможно, у вас получиться восстановить его работу. Можно выполнить ремонт главного тормозного цилиндра ВАЗ 2114 в том случае, если имеется износ только резиновых уплотнительных манжет, но не выявлена выработка на зеркале цилиндра. При её наличии, ремонт будет бесполезной затеей.

Осмотр подтвердил тот факт, что требуется замена главного тормозного цилиндра ВАЗ 2114. В таком случае предстоит покупка нового ГТЦ в автомобильном магазине или авторынке. Стоимость главного тормозного цилиндра может колебаться от 800 до 1500 рублей, зависит цена от производителя таких изделий.

Выбор нового цилиндра и его установка

Следует обратить внимание при покупке на наличие заглушек на всех отверстиях в главном тормозном цилиндре.При их отсутствии может попасть влага во внутреннюю часть, вследствие этого могут возникнуть очаги коррозии. Если со старого изделия снимается бачок для тормозной жидкости

желательно приобрести новые втулки для его установки в новый ГТЦ

Существует большая возможность их деформации при его снятии

желательно приобрести новые втулки для его установки в новый ГТЦ. Существует большая возможность их деформации при его снятии.

После того как вами выбран ГТЦ и приобретён, можно приступать к его установке. Её начинают с установки бачка.

Новое изделие нельзя промывать бензином или керосином. Можно использовать изопропиловый спирт или тормозную жидкость.

Далее поступают таким образом:

Устанавливают цилиндр на своё место и крепят двумя гайками к корпусу вакуумного усилителя;
Под корпус установленного изделия подкладывают пустую ёмкость с широкой горловиной или ветошь;
Заполняют бачок тормозной жидкостью до верхней отметки max;
Следующим шагом будет осуществляться проверка работоспособности цилиндра. Чтобы провести это действие, нужен помощник, который будет «легонько» качать педаль тормоза. Водитель должен закрыть пальцами все четыре отверстия на ГТЦ и дождаться появления из них жидкости. Она должна появиться сначала в двух передних, а затем и задних отверстиях. Помощник удерживает педаль в нажатом состоянии, а водитель быстро подсоединяет передние, затем задние трубки и затягивает их;
Теперь можно ставить на место тормозные трубки. Это делать необходимо

не торопясь и с осторожностью, чтобы не повредить резьбовую часть на штуцерах илив корпусе цилиндра.

На этом работы по замене ГТЦ завершены. Осталась одна маленькая деталь, это прокачка тормозов ВАЗ 2114. Это тема уже для отдельной статьи, а пока удачи на дорогах.

ВАЗ 2115 | Замена рабочего цилиндра тормозного механизма заднего колеса

Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените рабочий цилиндр.

Вам потребуются: ключи «на 9», «на 10», специальный ключ «на 10» для гаек трубопроводов, ключ для болтов колес.

1. Включите I передачу и установите упоры под передние колеса.

2. Снимите соответствующее заднее колесо.

3. Очистите от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита.

4. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

5. Поднимите рычаг стояночного тормоза — верхние концы колодок отойдут от упоров поршней.


6. Снимите защитный колпачок и выверните клапан для удаления воздуха.	7. Отверните гайку крепления тормозной трубки к рабочему цилиндру и заглушите отверстие трубки, например, колпачком клапана выпуска воздуха.

ПОЛЕЗНЫЙ СОВЕТ

После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в одно целое, поэтому при попытке отвернуть гайку трубка скручивается и ломается. В этом случае только немного строньте гайку трубки, затем выверните болт крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.

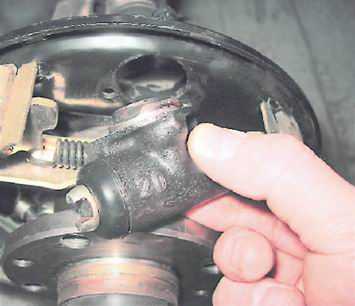

8. Выверните болт крепления рабочего цилиндра, придерживая цилиндр с другой стороны…	9. …и снимите рабочий цилиндр.

10. Если на клапане выпуска воздуха нового цилиндра нет защитного колпачка, снимите его со старого клапана.

11. Установите рабочий цилиндр в порядке, обратном снятию.

12. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).

13. Отрегулируйте подшипники задней ступицы (см. «Регулировка подшипников задней ступицы»).

14. Удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).

15. Несколько раз резко нажмите на педаль тормоза, чтобы подвести тормозные колодки к барабану.

Замена тормозного цилиндра 2114

Работа по замене ГТЦ на моделях ВАЗ 2108-15 производится приблизительно также, есть только некоторые конструктивные отличия.

Делаем замену следующим образом (на примере ВАЗ-2114):

по бокам откручиваем четыре трубки (две слева и две справа). Лучше воспользоваться специальным трубным ключом, рожковым ключиком можно закатать грани гаек;

отвинчиваем две гайки на тринадцать крепления ГТЦ к «вакууму»;
снимаем старую запчасть и монтируем новую, не забывая по окончанию работы прокачать тормоза. На этом замену цилиндра 2114 можно считать законченной.

Если в ГТЦ 2114 внутренняя поверхность самого цилиндрика еще не изношена, можно заменить внутренности механизма, установив новый ремонтный комплект. Ремкомплект состоит из четырех манжет:

три манжета одинаковые, они такие же, как и на моделях 2101-07;
одно уплотнительное кольцо 2108.

Меняется ремкомплект очень просто:

выливаем из ГТЦ жидкость;
демонтируем пластмассовый бачок;
откручиваем передний стопор (выполненный в виде заглушки);
вынимаем все содержимое (поршни, уплотнительные кольца, пружины), меняем манжеты, и устанавливаем весь механизм в обратном порядке. Перепутывать здесь ничего нельзя, иначе ремонтируемый узел не будет работать.

Ремонт ГТЦ на моделях ВАЗ не всегда целесообразен – если зеркальная поверхность внутри механизма изношена, замена ремкомплекта тормозного цилиндра не решит проблему, ГТЦ также будет течь. Чаще всего на вазовских машинах главный тормозной цилиндр меняется целиком – стоит новая деталь в сборе в районе одной тысячи рублей, и ремонт получается неоправданным.
