Топливный фильтр на Лада Калина отыгрывает одну из важнейших ролей в работе двигателя. Он очищает топливную смесь от сторонних предметов, таких как грязь, воды и других. Несвоевременная замена фильтра чревата рывками, плохим пуском силового агрегата, нестабильной работой, потерей мощности и повышенным расходом.

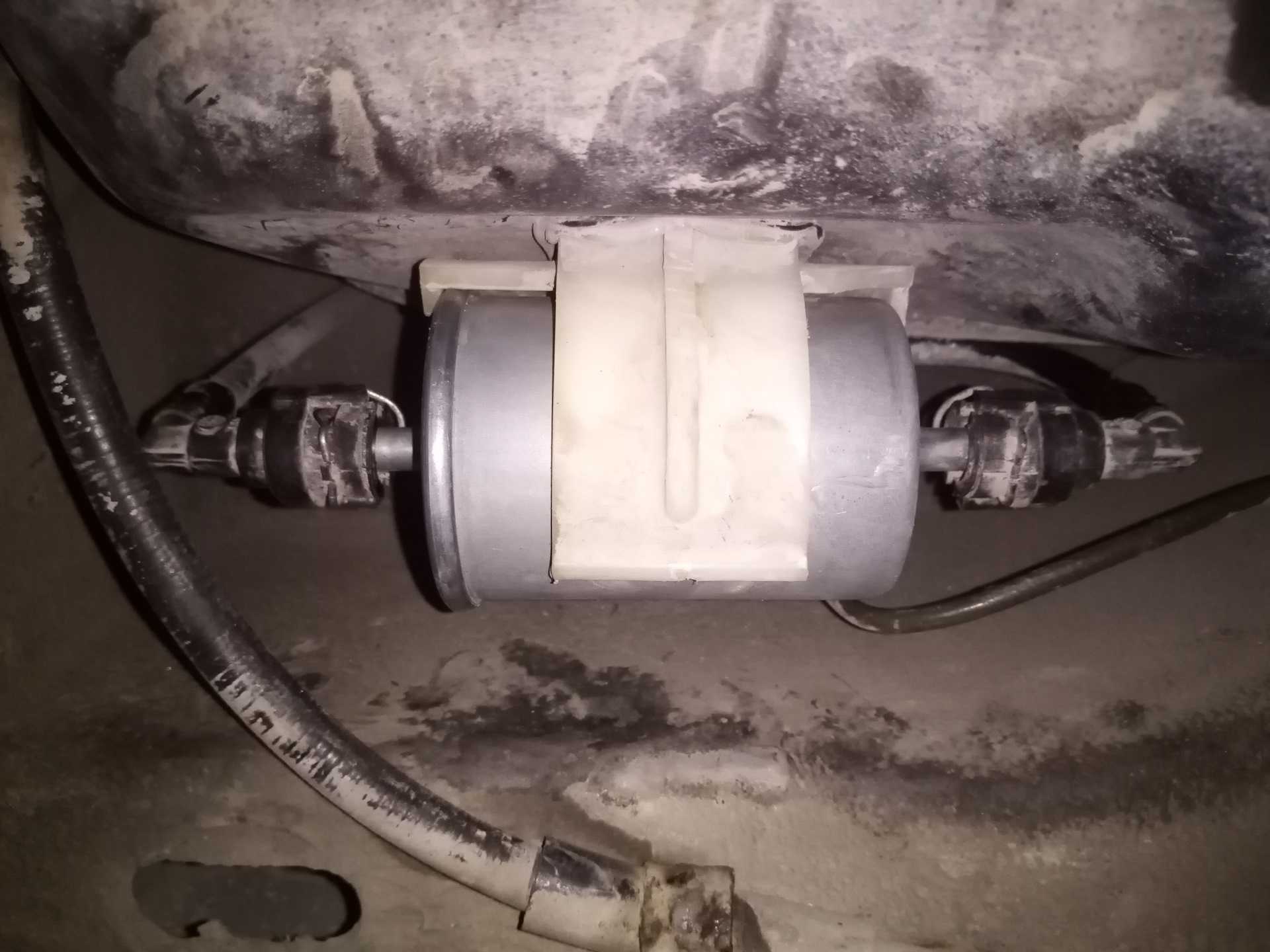

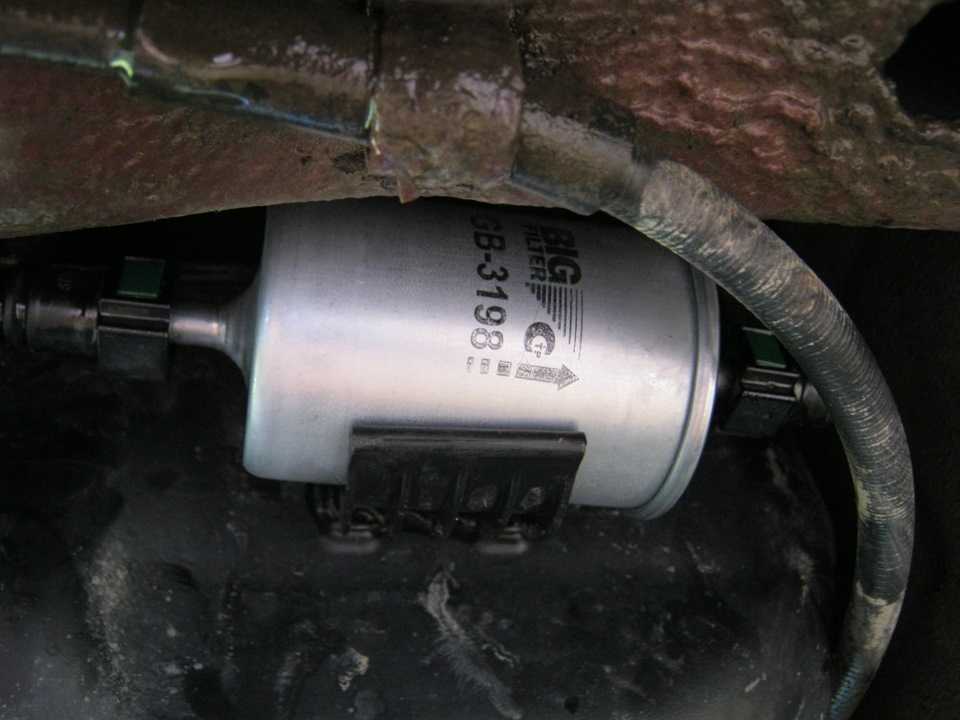

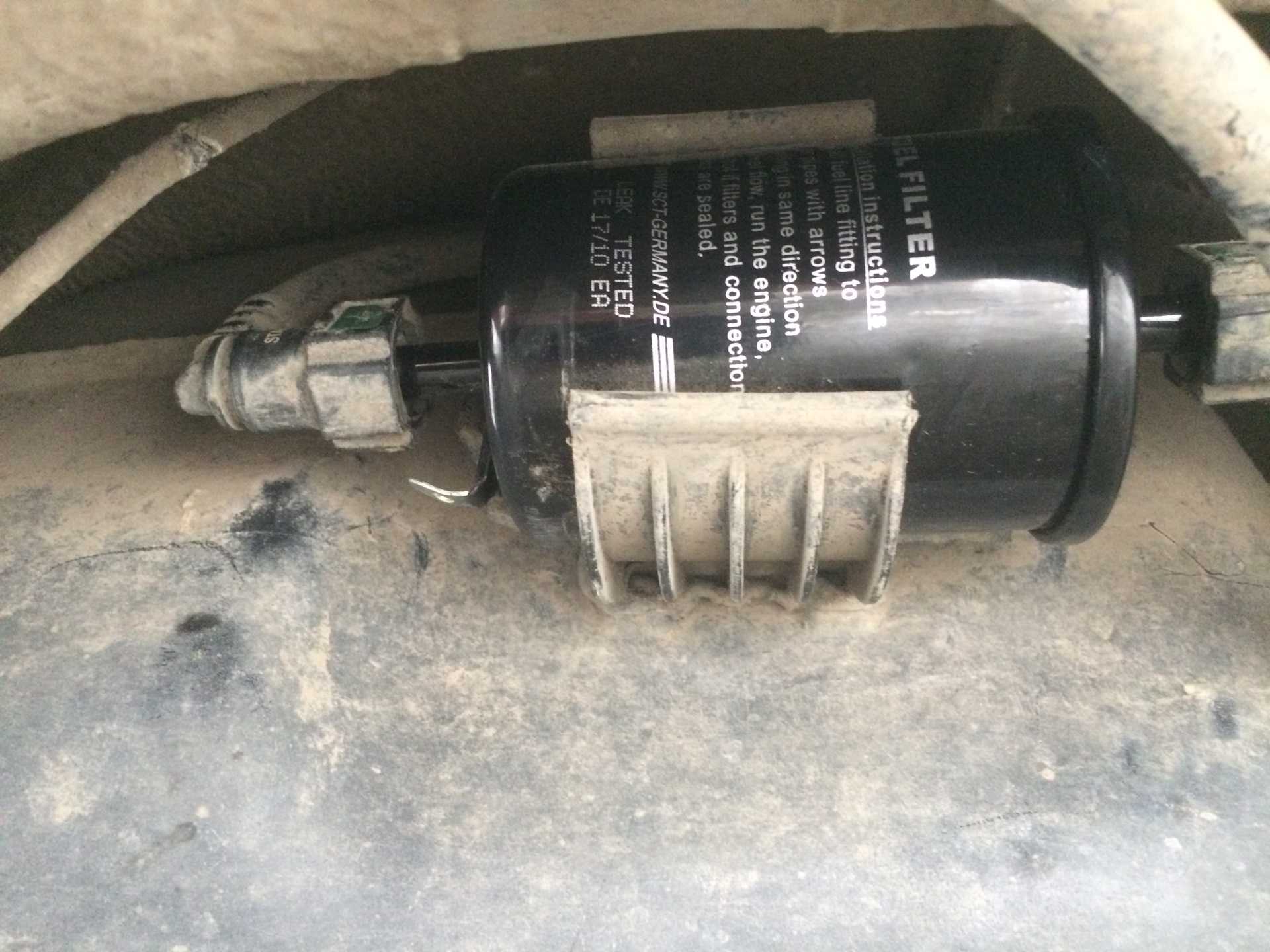

Процесс замены топливного фильтра на Лада Калина

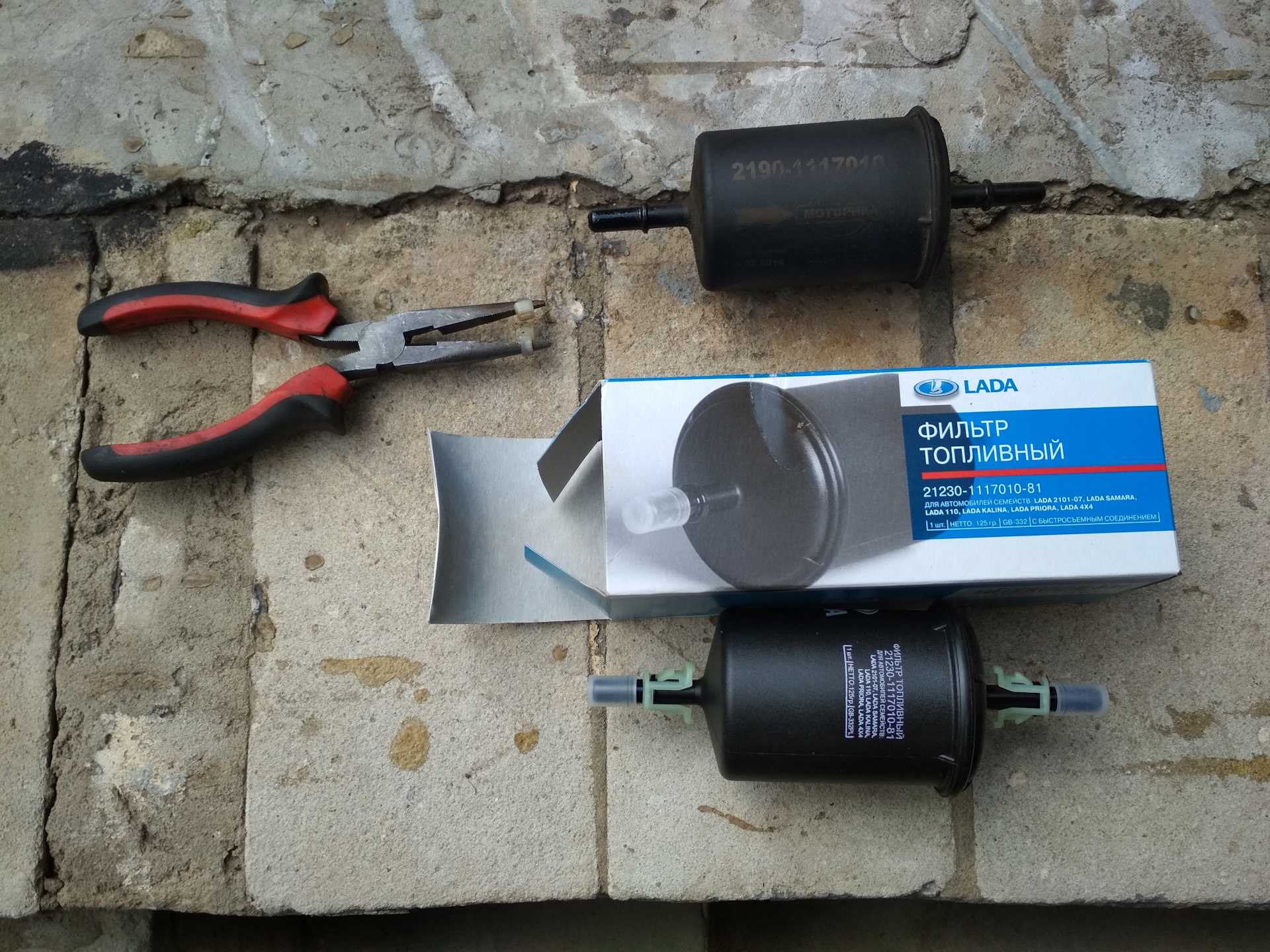

В замене топливного фильтра на Ладе Калине нет ничего сложного. Его можно поменять в домашних условия своими руками. Расположение его – за правым задним колесом. Итак, рассмотрим подробно, как его заменить самому:

Для того, чтобы было удобнее менять фильтр, нужна яма или подъемник. Если их нет, то придется зафиксировать автомобиль от случайного поката и демонтировать заднее правое колесо. Для безопасности, лучше всего поднять заднюю правую часть машины и подставить пень.
Очищаем рабочее пространство от грязи, пыли и прочего мусора, пшикаем WD-40.

Пшикаем на крепления топливного фильтра WD-40, так лучше будут откручиваться болты

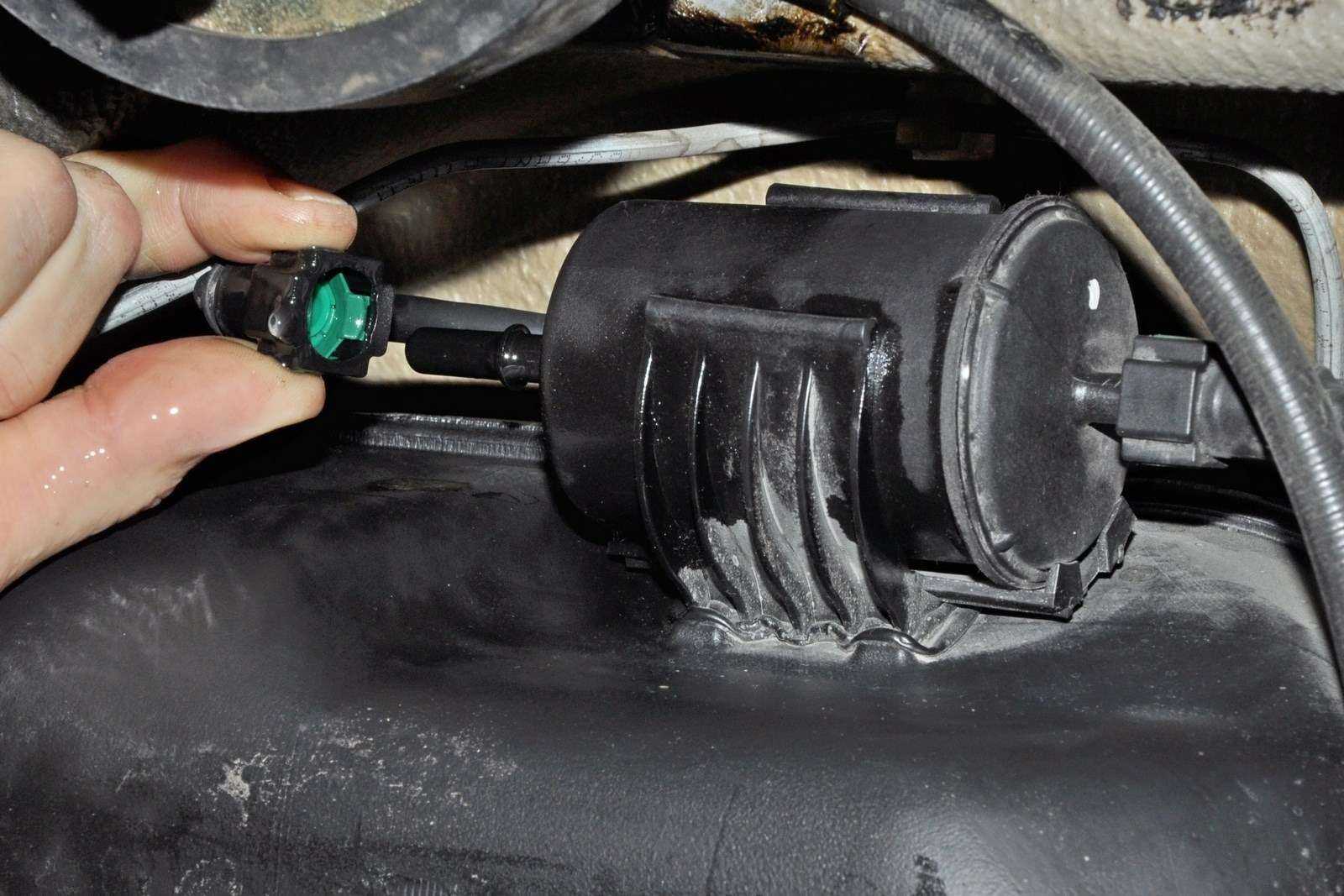

Снимаем топливный провод с штуцера фильтра (осторожно, там будет бензин под давлением)

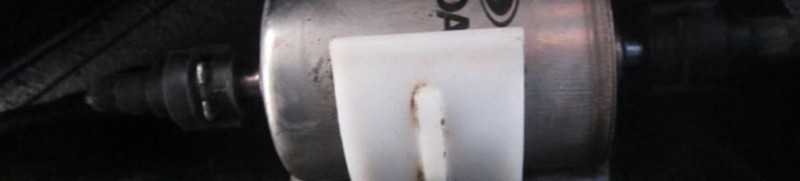

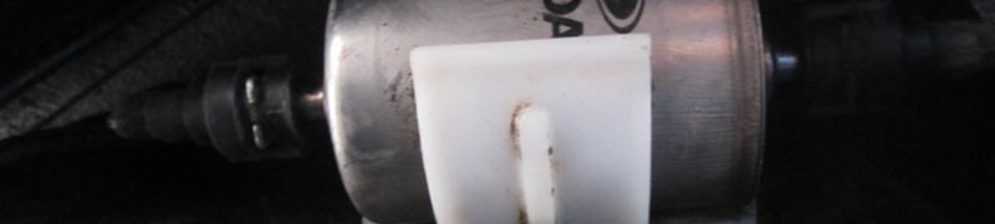

Откручиваем болт крепления хомута (указан стрелочкой на фото)

При первом запуске после замены топливного фильтра Лада Калина стоит повернуть ключ зажигания на 3-5 секунд, чтобы топливный насос смог восстановить давление в системе и нагнать топливо. Выключаем зажигание, ждем 5-7 секунд и без проблем заводим автомобиль.

Доработка системы фильтрация топлива

Некоторые автолюбители дорабатывают систему фильтрации топлива. Сделать это довольно легко, поскольку, кто имел «Жигули Классику» знакомы с этим. Для доработки потребуется: топливный фильтр класса «Жигуль» с вынимающейся сеткой, кусачки и 2 хомута с маркировкой «10-12».

Сам процесс модернизации:

Находим топливопровод под капотом автомобиля.
Аккуратно разрезаем его пополам.
Ставим фильтр и стягиваем его хомутами.

Все как на старой доброй «Классике». Так, автомобиль получает дополнительную фильтрацию топлива, что повышает защиту двигателя.

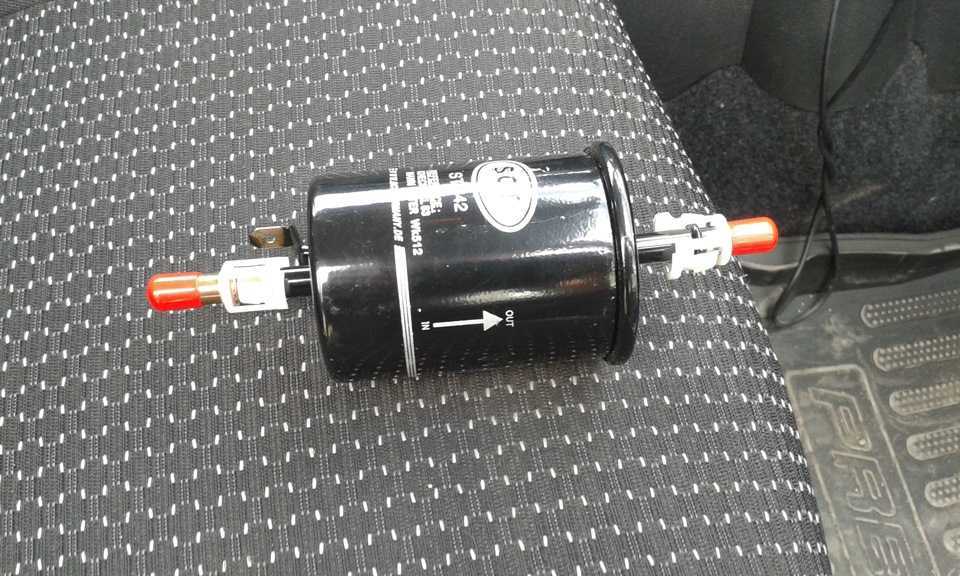

Производитель аналога	Каталожный номер	Средняя цена в рублях
Pekar	2123-1117010	360
Zommer	21231117010	270
Kraft Automotive	1728300	207
Master-sport	512-KF-PCS-MS	290
Fram	G5540	375
Hola	SF311	375
Clean filters	MBNA 985	390
Bosch	0 450 905 911	460
Fiaam	FT5258	630
MANN-FILTER	WK 512	650
Finwhale	PF 001 M	804

Детальная инструкция по замене воздушного фильтра автомобиля Лада Калина

Воздушный фильтр предназначен очищать поступающий в двигатель автомобиля воздух. Он относится к расходникам, которые требуют замены при плановых технических осмотрах. В статье описано, как выполняется замена воздушного фильтра Лада Калина.

В каких случаях необходима замена?

Для автомобиля, особенно с инжектором, очень важно, в каком состоянии находится воздушный фильтр. Для качественной работы двигателя внутреннего сгорания необходим большой объем воздуха, гораздо больший, чем топлива, который берется из окружающей среды

Назначение фильтрующего элемента – очистить этот воздух от этих загрязнений, потому что от его чистоты зависит, насколько качественной будет воздушно-топливная смесь

Назначение фильтрующего элемента – очистить этот воздух от этих загрязнений, потому что от его чистоты зависит, насколько качественной будет воздушно-топливная смесь.

Фильтр представляет собой фильтровальную бумагу, сложенную в гармошку для увеличения фильтрующей поверхности. Во время эксплуатации поры фильтра забиваются, что снижает его пропускную способность и ухудшает качество воздуха, который поступает из окружающей среды. Воздухофильтр выполняет еще роль устройства, понижающего шум при всасывании воздуха, а также терморегулятора. Особенно это актуально в зимний период, поступающий воздух, проходя через фильтрующий элемент, нагревается, таким образом, перепад температур будет не таким ощутимым.

На частоту замены влияют следующие факторы:

качество дорожного покрытия;
качество фильтрующего элемента;
условия эксплуатации.

Менять фильтрующий материал, по рекомендациям производителей, следует не реже, чем через 30 тысяч километров пробега или после визуального осмотра, если он сильно загрязнен.

Если автомобиль эксплуатируется на дорогах с грунтовым покрытием или в условиях мегаполиса с загрязненным воздухом, менять воздухофильтр приходится через 15 тысяч километров.

Порядок замены

Для проведения процедуры необходимо установить машину в удобное положение, приготовить необходимые инструменты и купить новый фильтр для воздуха.

Набор инструментов

К выполнению процедуры следует заранее подготовиться: приготовить инструментарий, который потребуется при работе:

крестовую отвертку;
чистую ветошь;
расходный материал;
баллон со сжатым воздухом или пылесос.

Для того, чтобы расходный материал прослужил заявленный срок, следует покупать оригинальные изделия.

Лучше всего приобретать детали в специализированных магазинах, чтобы исключить риск покупки подделки. Производитель рекомендует устанавливать фильтры с ВАЗовской сертификацией.

Этапы

Чтобы заменить воздухофильтр на Калине, нужно выполнить следующие шаги:

Для доступа к корпусу фильтра необходимо отрыть капот автомобиля. Он находится с правой части моторного отсека.
Моторный отсек ВАЗ 2107
Сначала нужно отключить датчик массового расхода воздуха, чтобы он не мешал при работе.
Затем следует снять шланг подвода воздуха с патрубка.
Корпус воздухофильтра крепится с помощью четырех болтов. Их нужно открутить и можно поднимать крышку корпуса.
Демонтируем крышку с корпуса
Чтобы снять старый фильтрующий элемент, его нужно просто потянуть вверх.
Перед тем, как вставить новый расходник, следует очистить корпус от загрязнений и абразивных частиц, которые накопились в нем за время эксплуатации. Можно продуть корпус сжатым воздухом или пылесосом, а затем протереть чистой ветошью.
Корпус следует протереть ветошью
Новый расходник устанавливается ребрами вперед по направлению воздушного потока. На корпусе может быть подсказка.
Перед установкой крышки, нужно проверив уплотнитель. Затем крышку корпуса прикручиваем на штатное место.
Подключаем обратно датчик массового расхода воздуха.

На этом процедура замены заканчивается, можно дальше эксплуатировать автомобиль.

Когда необходимо заменять топливный фильтр

Инжекторы Лады Калины очень чувствительны к чистоте подаваемого топлива. В случае засорения фильтра во время движения авто водитель немедленно ощутит рывки и дергание. Особенно это заметно на малых скоростях. Поэтому не следует дожидаться появления описанных неисправностей и своевременно заменить деталь. Срок эксплуатации расходного материала, указанный в технической документации к машине, составляет 50 тысяч километров пробега. Но автолюбители советуют не ориентироваться на этот показатель.

Так как топливо на российских бензоколонках не отличается высоким качеством, рекомендованная периодичность замены составляет 30 000 километров пробега.

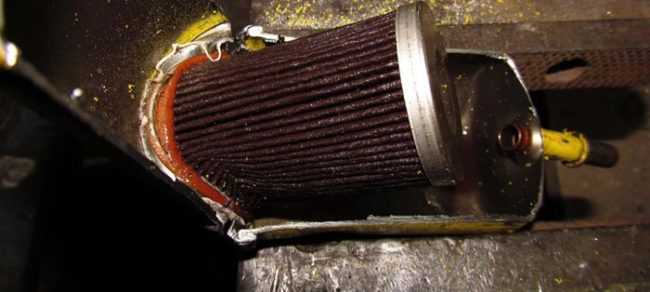

Топливный фильтр имеет монолитную конструкцию, поэтому невозможно провести визуальную оценку его состояния. Но определить его пропускную способность достаточно просто по давлению на выходе, подсоединив к выходному шлангу манометр. При работающем бензонасосе давление должно составлять 2,7 атмосферы. Если оно ниже указанной нормы, требуется заменить расходник.

Пошаговая инструкция по замене топливного фильтра на Тoyota Corolla кузов 120

Далее снимаем обивку днища кузова, находящуюся под сидением. Для этого ключом на «10» следует открутить два крепления (красные стрелки). Отверткой снимаем пистон (желтая стрелка).

Поднимаем коврик на сиденья. Закрепляем его водительскими и пассажирскими ремнями безопасности за красные выступы. Под ковриком видим слой пенопласта, который следует демонтировать.

Теперь вашему взору представится крышка бензонасоса, которую аккуратно можно поддеть и снять с помощью ножа или плоской отвертки (она сидит на черном герметике).

Прежде чем приступить непосредственно к замене, следует тщательно пропылесосить открывшуюся полость сначала под ковриком, а затем – над бензобаком.
Перед отсоединением патрубков подставляем заранее припасенную канистру, чтобы слить оставшийся бензин. Далее снимаем топливные шланги. Маленький патрубок или шланг обратки снимается очень легко, достаточно вытащить в сторону желтую скобу тонкой отверткой. Отсоединение второго шланга также не составит больших усилий, впрочем, в случае чего можно также помочь себе отверткой.

Перед непосредственным демонтажем топливного фильтра, когда вытащены патрубки, автомобиль нужно завести и подождать две-три минуты, пока он сам не заглохнет. Как только мотор отключится, можно еще несколько раз провернуть стартер. Данный процесс позволит вывести все топливо из системы, а также спустит давление.
Далее, нужно отсоединить клеммы аккумулятора.
Далее следует выкрутить крестообразной отверткой или ключом на «8» восемь винтов и снять насосный блок. Тут вам пригодятся тряпки, так как бензин будет вытекать со всех щелей.

Чтобы добраться до фильтра тонкой очистки и произвести замену расходных компонентов, приступаем к разбору бензонасоса.
Снимаем защелку, чтобы отсоединить поплавок.

Далее по кругу нажимаем на пластиковые клипсы, чтобы рассоединить корпус блока в верхней части.
Предпринимаем небольшое усилие, чтобы вытянуть бензонасос из резинового уплотнения.

Вставляем бензонасос в новый корпус фильтра тонкой очистки.
Затем следует промыть и продуть сжатым воздухом сетку заборника и собрать все в обратном порядке.

Если замену вы произведете по всем правилам и не забудете уплотнительные кольца из резины, то двигатель заведется без проблем и будет работать лучше, чем прежде.

Замена топливного фильтра на Тойота Королле кузов 150

Другая модификация модели Тoyota Сorolla со 150 кузовом 2008 года выпуска, имеет вместо металлической крышки бензобака большое пластиковое кольцо с резиновым уплотнителем. Для снятия блока кольцо нужно повернуть против часовой стрелки, чтобы ослабло уплотнение

Открутить кольцевую крышку можно при помощи деревянных чопиков, которые следует наставить на ребрышки крышки и осторожно побить по ним молотком. При дальнейшей разборке какие-то детали могут отличаться от конструкции Тойота Короллы со 120 кузовом до 2008 года выпуска

К примеру, немного по-другому выглядит сетка заборника и фильтр тонкой очистки, в остальном все практически то же самое. В целом процесс замены идентичен, поэтому вы можете воспользоваться вышеизложенной инструкцией для Тойоты Короллы со 120 кузовом.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Как крепится бензобак на калине

Для выполнения работы потребуется помощник, а также:

— смотровая канава или эстакада;

— шланг для перекачки топлива.

Можно обойтись без помощника. При этом необходим регулируемый по высоте упор или подставка. Если есть возможность, перед выполнением работы следует максимально израсходовать топливо из бака.

1. Подготавливаем автомобиль к выполнению работы.

2. Сбрасываем давление топлива.

После сброса давления в топливопроводе остается небольшое количество топлива.

3. Крестовой отверткой ослабляем затяжку хомута крепления шланга топливного бака к заливной трубе и отсоединяем шланг от трубы.

4. Через шланг откачиваем максимально возможное количество топлива из бака.

5. Нажав пружинный фиксатор, отсоединяем наконечник шланга вентиляции бака от патрубка.

6. Сжимая пружинные фиксаторы, отсоединяем наконечник трубки сепаратора от трубки адсорбера.

7. Торцовым ключом на 10 мм отворачиваем три гайки крепления защитного экрана топливного бака.

8. снимаем защитный экран.

9. Торцовым ключом на 10 мм отворачиваем три гайки крепления защитного кожуха трубок топливной системы.

10. Сжимая фиксатор, разъединяем трубки топливопровода и трубку продувки адсорбера.

11. Устанавливаем под бак регулируемый упор (или помощник удерживает бак снизу).

12. Торцовым ключом на 13 мм отворачиваем два болта хомутов крепления топливного бака.

13. Снимаем топливный бак в сборе с адсорбером и топливным фильтром.

Устанавливаем топливный бак в обратной последовательности.

Если не удалось запустить двигатель с двух-трех попыток, попробуйте уда лить воздух из топливной рампы через клапан диагностического штуцера .

Отсутствует на складе, уточняйте у менеджера

Доставка курьером, почтой либо самовывоз из магазинов АвтоПаскер. Минимальная сумма заказа 500 рублей! Подробнее о доставке

Оплата наличными при получении, картами VISA и MasterCard, банковским переводом. Подробнее об оплате

Отвертка крестовая средняя
Гаечный ключ рожковый 10 мм
Вороток под торцевую насадку
Насадка на вороток 10 мм
Насадка на вороток 13 мм
Регулируемый упор

Детали и расходники:

Работу проводим на смотровой канаве или эстакаде при пустом топливном баке.

1. Чтобы удалить топливо из бака демонтируем топливный модуль. Для этого крестообразной отверткой отворачиваем четыре самореза крепления крышки лючка в полу кузова под задним сиденьем, отсоединяем топливные трубки и колодки проводов. Затем, отверткой проворачиваем прижимное кольцо и извлекаем топливный модуль. После этого откачиваем топливо через отверстие в баке.

2. Ключом или головкой «на 10» ослабляем хомут крепления шланга наливной трубы и снимаем шланг с патрубка топливного бака.

3. Нажав на пружинный фиксатор снимаем шланг вентиляционной трубки с патрубка топливного бака.

4. Нажав на пружинный фиксатор трубки отвода паров топлива из сепаратора, отсоединяем наконечник от трубки, расположенной на баке.

5. Головкой «на 10» отворачиваем три гайки крепления защитного кожуха трубки подвода топлива в рампу и трубки подвода паров топлива к электромагнитному клапану продувки адсорбера. Снимаем кожух.

6. Сжав фиксаторы наконечников вышеперечисленных трубок, расположенных на баке отсоединяем их от топливных трубок, проложенных вдоль днища.

7. Устанавливаем под топливный бак регулируемый упор, подложив между упором и баком деревянный брус, чтобы не помять бак. Головкой «на 13» отворачиваем болты крепления двух хомутов, крепящих топливный бак к кузову.

8. Опускаем топливный бак на регулируемом упоре.

9. Устанавливаем топливный бак в обратной последовательности. Залив в бак топливо, включаем зажигание и проверяем герметичность соединений топливной магистрали.

Замена хомутов бензобака лада калина

Заехал на эстокаду и ужаснулся взглянув под машину. Один хомут бензобака напрочь сгнил.

С правой стороны, вообще отпал и держался бензобак на одном хомуте.

Взяв щетку по металлу, тщательно почистил все крепления хомутов и не забыл про болт топливного фильтра (решил за одно поменять топливный фильтр) он находиться с правой стороны от бензобака. Взяв WDшку

и все крепления хомутов чательно опрыскал

После чего, ключ накидной на 13 и …

Перешел к другой стороне хомута. Сняв с крючков тормозные тросики, дотянувшись до петли, взяв нож решил отогнуть лепестки с обоих сторон. Но не тут то было, (лепестки не поддовались) все на столько приржавело и к тому же место было мало.Взяв молоток и отвертку, начал тупо выбивать шплинт с разных сторон.На удивление шплинт потдался, тем самым разогнув лепестки.

Купив новые хомуты

(300р за пару)смазав старые пластмассовые чехлы солидолом, начал собирать в обратном порядке. (Не забыв лепестки загнуть обратно, чтоб шплинт не вылетел) Всю эту работу выполняли в вдвоем. Затягивая натяжной болт хомута, сам бензобак прижали плотно к днищу автомобиля. (При этом используя подручные средства, 2 е длинные палки.Одну положили по перек эстокады а второй давили, получился рычаг )

С левой стороны мешал глушитель, пришлось в трёх местах отцеплять (улитки )и отводить в сторону глушитель

Ну и все остальное в таком же духе.

Обошлись малыми жертвами, не снимая бензобака и потратив 2 часа свободного времени, 300р, WDшку, и ключ на 13 накидной.

Вот что осталось от старых хомутов.

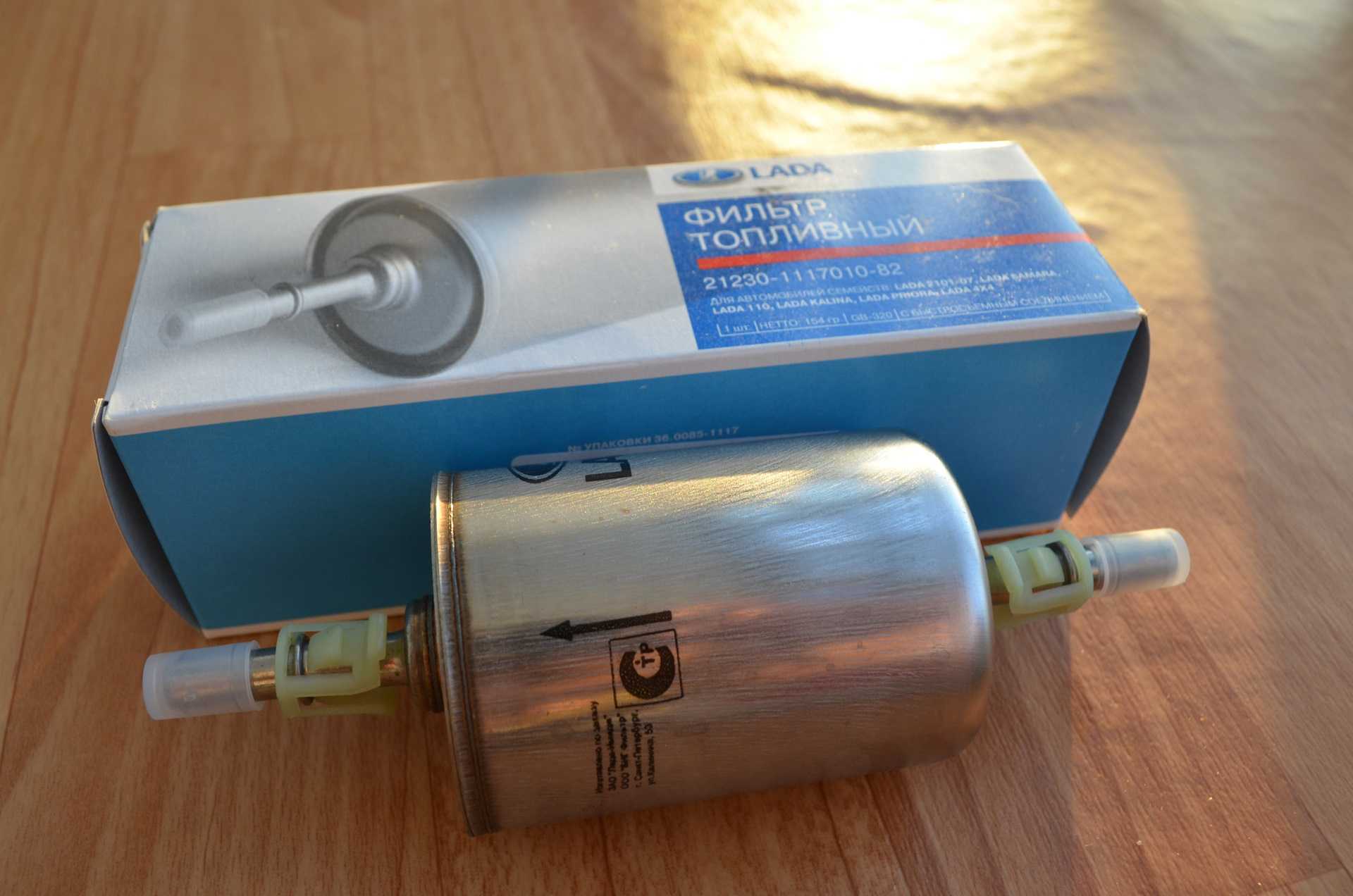

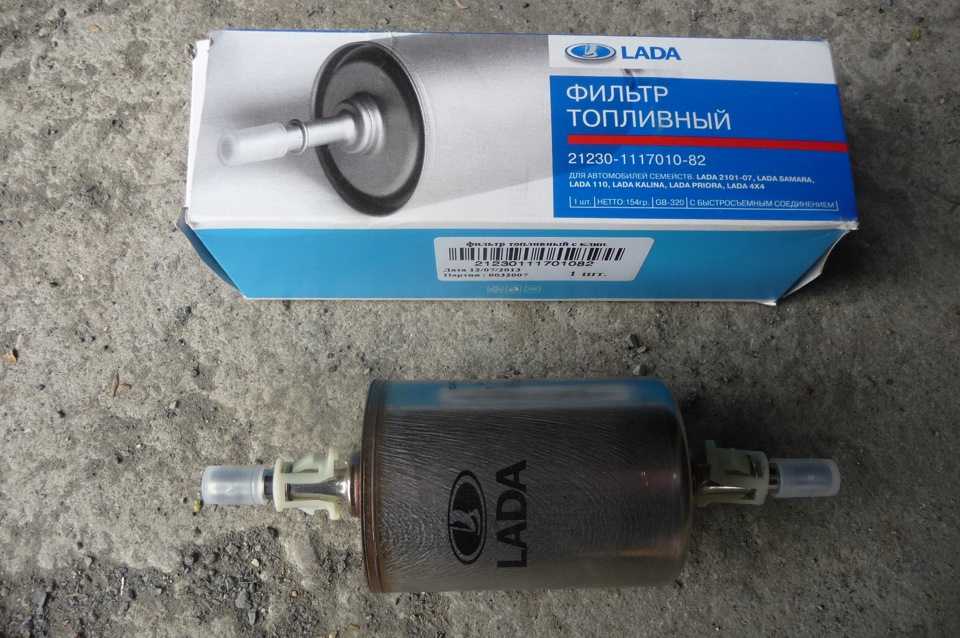

Топливный фильтр на Ладу Калина: где находится, цена, оригиналы, и аналоги, артикул

Автопроизводитель рекомендует обновлять ТФ через каждые 30000 км. Для стран СНГ, в том числе РФ, указанный интервал не применим, так как качество топлива не всегда соответствует стандартам.

ТФ также подлежит преждевременной смене, если машину длительное время заправлять некачественным, низкооктановым горючим.

Технические параметры ТФ: диаметр 55.0 мм, резьба M 14 x 1,50.

Серийный номер / артикул	Цена в рублях
2123-1117010-82 оригинальный фильтр (стоит по умолчанию)	От 370
H110WK	От 300 — 350
4226/A	От 300 — 350
VALEO 587008	От 300 — 350
*стоимость уточните у менеджера на момент покупки
