Демонтаж, разборка и чистка карбюратора

Для того, чтобы восстановить работоспособность карбюратора «Солекс», необходимо:

снять устройство с двигателя;
разобрать его;
произвести чистку и промывку;
заменить неисправные элементы;
собрать и установить на двигатель;
произвести регулировку.

Снятие карбюратора «Солекс» с двигателя

шлицевая и крестовая отвёртки;
ключи на 7, 8 (2 шт), 10, 13 (лучше накидной).

Поднимаем капот.

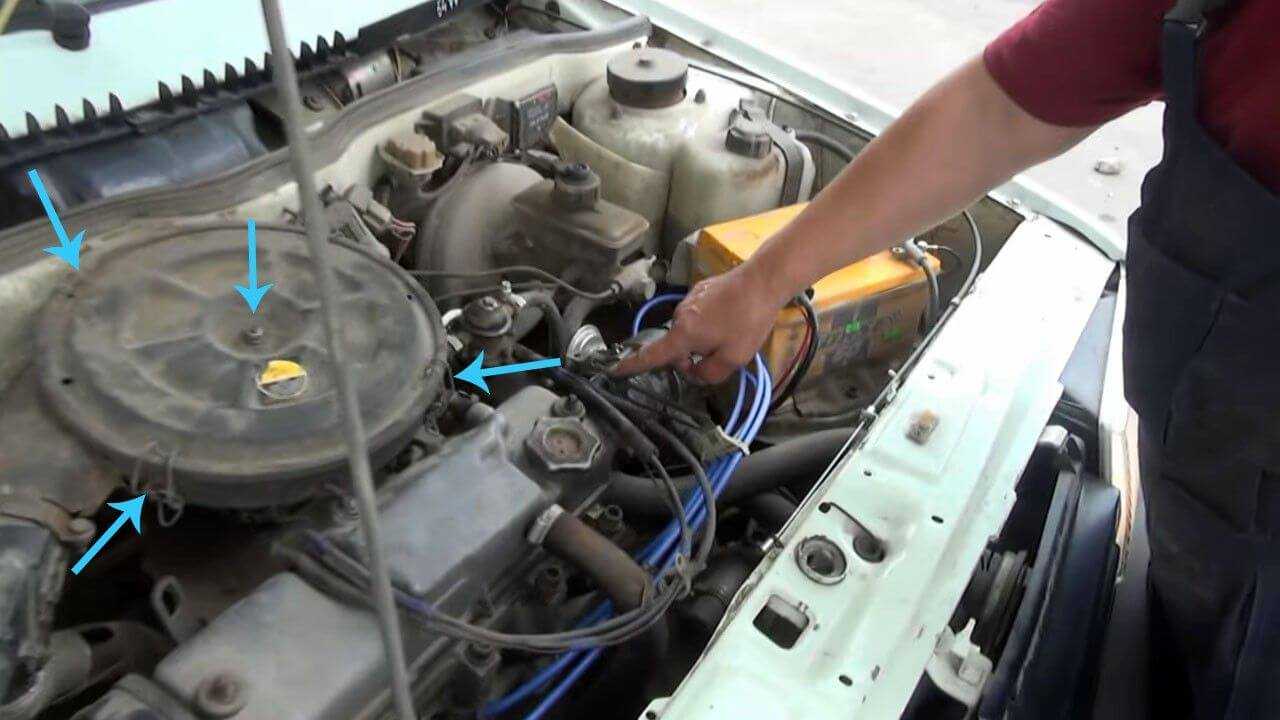

Используя ключ на 10, откручиваем гайку фиксации крышки воздухофильтра.
Отщёлкиваем защёлки (4 шт).

Для снятия фильтра нужно открутить гайку и отжать защёлки Для снятия корпуса фильтра нужно отвернуть 4 гайки Отсоединяем наконечники проводов от клапана и от контакта винта количества Отсоединяем вакуумный шланг от штуцера Отсоединяем топливные шланги Отсоединяем шланг вентиляции картера Снимаем тягу привода воздушной заслонки Отсоединяем трос привода дроссельных заслонок Снимаем карбюратор со шпилек Под карбюратором должно быть три прокладки: верхняя (самая толстая), средняя (теплоизолирующая) и нижняя (уплотнительная).

Разборка карбюратора «Солекс»

крестовая отвёртка;
молоток;
сверло (спица) диаметром 2,5 мм;
ключи на 11, 13, 14;
пинцет;
шило;
зубочистки.

Выкручиваем пять винтов крепления крышки крестовой отвёрткой. Отсоединяем крышку.

Отсоединяем ось поплавков

Аккуратно снимаем картонную прокладку

Выкручиваем игольчатый клапан

Выкручиваем клапан, снимаем с него жиклер, уплотнитель, чашку

Откручиваем пробку, вынимаем фильтр

Снимаем и разбираем пусковое устройство

Снимаем воздушную заслонку

Снимаем уплотнитель на трубке топливного канала

Выкручиваем воздушные жиклёры

Извлекаем распылитель, поддев его отвёрткой

Выкручиваем топливные жиклёры (при необходимости или, например, с целью уменьшить расход топлива, их можно впоследствие заменить)

Вынимаем диффузоры при помощи пассатижей

Разбираем ускорительный насос

Разбираем экономайзер мощностных режимов

Отсоединяем наконечник провода винта, потом выкручиваем сам винт

Снимаем сектор управления дроссельными заслонками

Снимаем кулачок привода ускорительного насоса

Отсоединяем и снимаем дроссельные заслонки — карбюратор полностью разобран. Сборка осуществляется в обратном порядке

Чистка и промывка карбюратора «Солекс»

компрессор или насос с сужающимся штуцером на конце шланга;
жидкость для чистки карбюраторов в аэрозольном баллончике или ацетон;
зубная щётка (лучше детская);
тонкая деревянная лопатка;
зубочистки;
чистая тряпка.

Перед промывкой карбюратора рекомендуется замочить отсоединённые элементы в специальной жидкости для промывки на 8–10 часов. Это не относится к изделиям из резины и пластика!

Если у вас нет столько времени, обработайте детали с внешней и внутренней стороны жидкостью для промывки карбюраторов и выждите 30 минут.

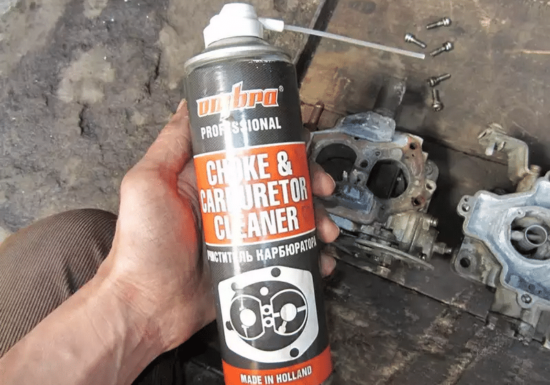

Жидкость для чистки карбюратора

Наружные загрязнения удобнее всего удалять при помощи зубной щётки. Отложения грязи на внутренней поверхности крышки и корпуса карбюратора удаляются при помощи тонкой деревянной лопатки, обёрнутой чистой тряпкой.

После промывки детали, имеющие внутренние отверстия (жиклёры, диффузоры, трубки, а внутренние каналы крышки и корпуса карбюратора) нужно продуть струёй сжатого воздуха (желательно не менее 6 атмосфер).

Замена неисправных элементов и сборка карбюратора «Солекс»

При полной разборке карбюратора рекомендуется заменить все его элементы, которые имеют следы повреждения или деформации. Лучшим решением при самостоятельном ремонте устройства будет приобретение ремонтного комплекта, куда входят все детали, которые могут подлежать замене:

жиклёры;
пружины;
уплотнители;

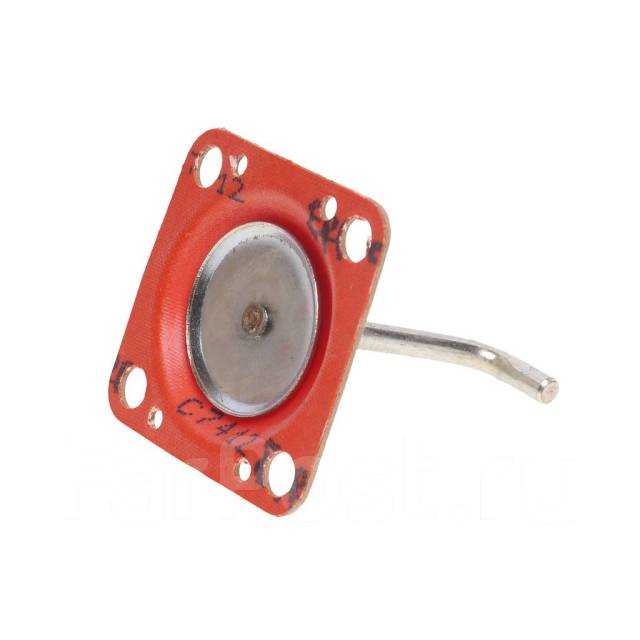

диафрагмы;
прокладки (крышки и корпуса карбюратора);
игольчатый клапан;
фильтр;
винты (качества, количества);
ремонтные шпильки и др.

Сборка/чистка или иные действия с карбюраторомпроизводятся с помощью ремкомплекта карбюратора «Солекс» Заменив выбракованные элементы, приступаем к сборке карбюратора. Её производим в порядке, обратном к описанному выше. Крышку карбюратора к корпусу не прикручиваем!

Как почистить карбюратор 2108 своими руками

Как правило, на загрязнения карбюратора указывает то, что мотор «троит», увеличился расход топлива, упала мощность, появились рывки и провалы в движении, мотор с трудом заводится, нестабильно работает на ХХ и т.д.

При таких симптомах некоторые владельцы ошибочно полагают, что дозирующее устройство вышло из строя и выходом становится необходимость купить карбюратор 2108.

На самом деле карбюратор обладает отличной ремонтопригодностью, а причиной сбоев в работе зачастую становится грязь, а не поломки. В худшем случае, чтобы восстановить карбюратор 2108, купить нужно не само устройство в сборе, а только ремкомплект.

Так или иначе, на начальном этапе необходимо выполнить прочистку карбюратора. Также желательна настройка карбюратора 2108, регулировка карбюратора 2109 и т.п., однако это потребует определенных навыков. Новичкам лучше обратиться к специалистам или изучить отдельный материал по данной теме.

Что касается чистки карбюратора, такую процедуру можно выполнить самостоятельно в условиях обычного гаража. На практике, полная прочистка также предполагает снятие карбюратора, однако есть и другой способ — чистка карбюратора без снятия.

Для прочистки нужен особый очиститель, известный под названием «карбиклинер». Фактически, это активный очиститель в виде аэрозоля, который предлагают различные производители. В состав входят активные вещества, эффективно удаляющие загрязнения в карбюраторе.

Чтобы выполнить процедуру, потребуется:

снять крышку воздушного фильтра;
выкрутить держатель-заглушку на карбюраторе;
можно выкрутить электромагнитный клапан;
через насадку подать очиститель в каналы жиклеров и камеры;
параллельно следует обработать дроссельную и воздушную заслонку, а также другие элементы;
распылить средство, чтобы очистить карбюратор снаружи.

После нанесения, следует выждать 15 минут, чтобы загрязнения размягчились. Далее двигатель моно запускать, после вытянуть подсос и распылить очиститель в воздушные каналы и камеры карбюратора.

Бывает так, что процедуру нужно повторять 2-3 раза для получения необходимого результата. На практике, после очистки улучшается приемистость двигателя, мотор работает стабильнее на ХХ, пропадают рывки при разгоне, нет провалов на переходных режимах и т.д.

Если же говорить о разборке карбюратора для диагностики и ремонта, в общих чертах:

первым снимается электромагнитный клапан, извлекается топливный жиклер;
затем снимается крышка карбюратора;
далее выдавливается ось поплавков при помощи тонкой отвертки, поплавки снимаются;
теперь из-под крышки убирают прокладку, откручивается игольчатый клапан;
затем требуется снять крышку пускового механизма и диафрагму;
следующий шаг – снятие пробки топливного фильтра и рукоятки привода заслонки;
после снимается ускорительный насос и экономайзер.

После снятия можно дальше разбирать отдельные элементы, снимая с них винты, пружины и другие части (при такой необходимости). Завершает процесс извлечение топливных жиклеров, эмульсионных трубок и регулировочных винтов.

После выполняется дефектовка, чистка, обратная сборка и предварительная настройка. После необходима регулировка карбюратора. В результате устройство полностью работоспособно, а также отмечается заметное улучшение стабильности и качества работы двигателя.

Основные неисправности

Любые неисправности карбюратора 2109 отражаются на работоспособности двигателя: мотор может глохнуть при сбросе оборотов, работать с перебоями, не развивать мощность, сверх нормы расходовать бензин. Причин возникновения неполадок в этом узле достаточно много, но наиболее характерные из них, это:

засорение жиклеров ГДС и холостого хода, как воздушных и топливных, так и в электромагнитном клапане (ЭМГ);

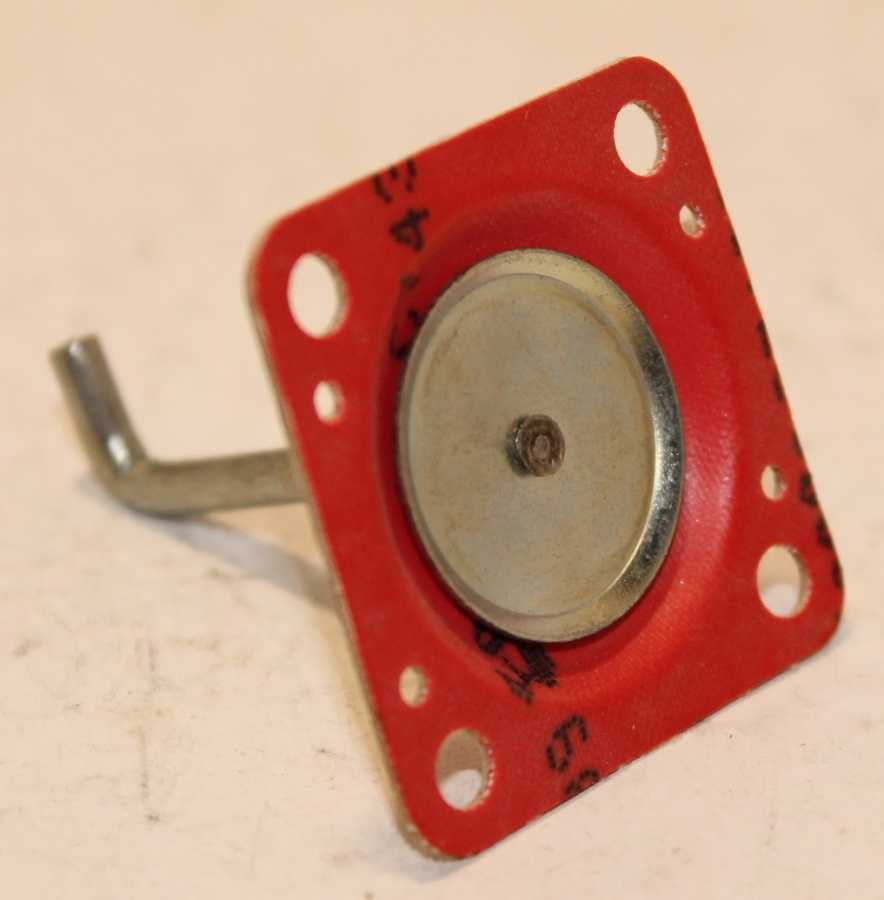

разрыв (дефект) диафрагмы насоса-ускорителя;
отказ самого ЭМГ;
неплотное прилегание к седлу иглы запорного механизма;
подсос воздуха через стык корпуса и крышки;
негерметичность поплавка в поплавковой камере;
забивание грязью (сором) распылителя ускорительного насоса;
разрегулировка винтов ХХ.

Разумеется, различного рода сбои могут возникать не только из-за карбюратора, нередко неисправен и сам двигатель, также бывает неправильно выставлено зажигание, особенно, если установка проводилась неопытным мастером без стробоскопа. Проблемы с холостыми оборотами могут возникать по причине отсутствия питания на электроклапане, поэтому, прежде чем разбирать КУ, сначала стоит проверить наличие напряжения на этом проводке.

Экономайзер мощностных режимов и эконостат

Экономайзер мощностных режимов обогащает горючую смесь вследствие уменьшения разрежения во впускном трубопроводе при значительном открытии дроссельных заслонок, а также устраняет колебания состава горючей смеси при пульсации разрежения на всасывании. Всасывание смеси в двигателе является прерывистым, а пульсация разрежения будет тем сильнее, чем меньше частота вращения коленчатого вала двигателя и меньше количество цилиндров. При полностью открытых дроссельных заслонках пульсация оказывает влияние и на главную дозирующую систему, вследствие чего снижается эффективность автоматического регулирования состава смеси этой системой.

Экономайзер мощностных режимов диафрагменного типа соединяется топливным каналом 10 (рис. 47) с главной дозирующей системой первой камеры. Полость под диафрагмой 7 соединяется воздушным каналом 6 с поддроссельным пространством. В топливном канале устанавливается жиклер 9 экономайзера. Внутренняя полость под диафрагмой соединяется через шариковый клапан 8 с поплавковой камерой.

Рис. 47. Схема эконостата и экономайзера мощностных режимов: 1 – дроссельная заслонка второй камеры; 2 – главный топливный жиклер второй камеры; 3 – топливный жиклер эконостата с трубкой; 4 – главный топливный жиклер первой камеры; 5 – дроссельная заслонка первой камеры; 6 – канал подвода разрежения; 7 – диафрагма экономайзера; 8 – шариковый клапан; 9 – топливный жиклер экономайзера; 10 – топливный канал; 11 – воздушная заслонка; 12 – главные воздушные жиклеры; 13 – впрыскивающая трубка эконостата.

Экономайзер мощностных режимов срабатывает при определенном разрежении под дроссельной заслонкой 5. Шариковый клапан 8 закрыт, пока диафрагма удерживается разрежением. При уменьшении разрежения диафрагма под действием пружины откроет шариковый клапан. Топливо под действием разрежения в эмульсионном колодце первой камеры поступает из поплавковой камеры через шариковый клапан, топливный жиклер 9, топливный канал 10 в эмульсионный колодец. Это топливо вместе с топливом, выходящим из главного топливного жиклера 4, поступает через распылитель в первую смесительную камеру, выравнивая состав горючей смеси при пульсации всасывания.

Экономайзер также будет обогащать горючую смесь при значительном открытии дроссельных заслонок, когда снизится разрежение под дроссельной заслонкой и шариковый клапан 8 будет открыт.

Ремонт карбюратора автомобиля ВАЗ 21099

Совет: Если нет необходимости воздушную и дроссельную заслонки лучше не снимать, некачественная установка в дальнейшем может, во время работы, привести к их заеданию.

Порядок разборки карбюратора

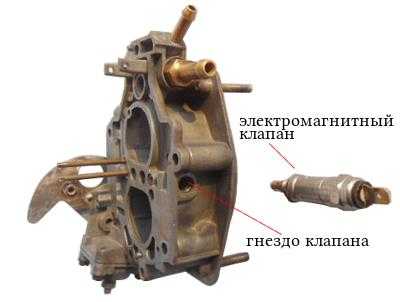

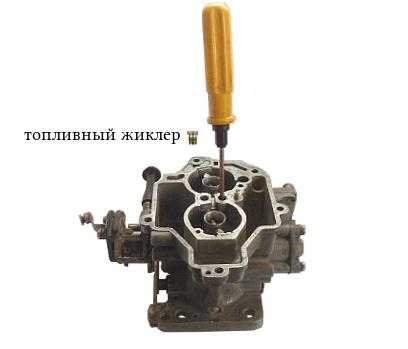

Из карбюратора выкручивается электромагнитный клапан и извлекается топливный жиклер из его корпуса.
Снимается крышка карбюратора и аккуратно, не повредив поплавок, откладывается в сторону.
Снимается поплавок. С помощью шила выдавливается фиксирующая его ось, и деталь свободно снимается.

Вынимается ось и снимается поплавок

Удаляется уплотнительная прокладка.
Отворачивается топливный клапан.
Снимается крышка пускового устройства и извлекается диафрагма.
Отворачивается с боку крышки топливный фильтр.
При необходимости снимается сектор привода дроссельными заслонками. Для этого отворачивается гайка крепления, вынимается шарик с пружиной и удаляется рычаг.
Аккуратно поддеваются отверткой и вытаскиваются распылители ускорительного насоса.
Разбирается ускорительный насос, снимаются пружина и диафрагма.

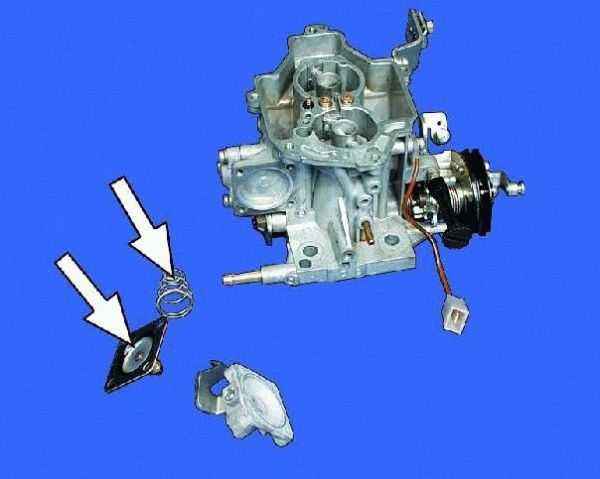

Удаленные из карбюратора пружина и диафрагма (по стрелкам)

Аналогично разбирается экономайзер мощностных режимов. Если под крышкой устройства установлена пластмассовая заглушка, она просто удаляется.
Выкручиваются эмульсионные трубки. Корпус карбюратора переворачивается, и вытряхиваются, предварительно выкрученные, основные топливные жиклеры.
Снимается провод датчика винта, регулирующего количество смеси.

Устранение неисправностей

Промывается в ацетоне и продувается сжатым воздухом топливный жиклер.
Меняется на новую уплотнительная прокладка, в случае ее повреждения.

Следует обратить внимание на плоскости соединения корпуса с крышкой. Если отпечатки от соединения деталей не сплошные, это указывает на износ привалочной поверхности. В этом случае нужно притереть плоскость корпуса или крышки.
Проверяется работа топливного клапана

Игла его входит без заедания, нельзя допустить большого поперечного люфта. По своей оси легко должен перемещаться демпфирующий шарик. Если такие неисправности выявлены топливный клапан подлежит замене.
Проверяется работа пускового устройства. Нельзя допустить механических повреждений диафрагмы, а материал, из которого она изготовлена, не должен потерять эластичность. Пружина должна быть не сильно вытянута.
Отмачивается в ацетоне, продувается сжатым воздухом топливный фильтр.
Осматриваются уплотнения распылителей, при необходимости их нужно заменить. Распылители можно помыть в ацетоне, продуть сжатым воздухом и установить обратно.
Крышка насоса промывается ацетоном.

В этом случае нужно притереть плоскость корпуса или крышки.
Проверяется работа топливного клапана. Игла его входит без заедания, нельзя допустить большого поперечного люфта. По своей оси легко должен перемещаться демпфирующий шарик. Если такие неисправности выявлены топливный клапан подлежит замене.
Проверяется работа пускового устройства. Нельзя допустить механических повреждений диафрагмы, а материал, из которого она изготовлена, не должен потерять эластичность. Пружина должна быть не сильно вытянута.
Отмачивается в ацетоне, продувается сжатым воздухом топливный фильтр.
Осматриваются уплотнения распылителей, при необходимости их нужно заменить. Распылители можно помыть в ацетоне, продуть сжатым воздухом и установить обратно.
Крышка насоса промывается ацетоном.

Когда необходима замена карбюратора ВАЗ 2109

Бывают случаи, когда ремонт не приносит результата или ремонт нерентабельный. Например — полное закоксовывание воздушных или топливных каналов или искривление соединительных плоскостей, вызывающих подсос воздуха или течь топлива. Тогда единственным правильным действием будет — замена карбюратора ВАЗ 2109.

Снятие карбюратора ВАЗ 2109/2108 процедура довольно несложная, и времени она занимает немного. Сразу стоит привести тот список инструментов, которые понадобятся для выполнения этого ремонта автомобиля:

плоская и крестовая отвертки;
ключ рожковый «на 10» и «на 13»;
накидной ключ с головкой «на 8» и «на 13»;
карбюратор Солекс 21083 ДААЗ на ВАЗ 2108/2109/21099 (21083110701000).

Перед откручиванием гаек, заткните диффузоры карбюратора тряпкой, чтобы гайки случайно не попали внутрь карбюратора (были случаи). Если гайка упадёт в карбюратор и вам повезёт, то она зависнет на дроссельной заслонке и её можно будет достать пинцетом, но бывает и такое, что заслонка немного приоткрыта и гайка попадает дальше через коллектор в головку цилиндров. Гайку останавливает только клапан. Но если клапан открыт, то гайка свободно попадает в цилиндр двигателя и тогда, чтобы достать её, нужно снять головку.

Перед установкой карбюратора ВАЗ 2109 следует внимательно проверить керамическую, дистанционную вставку на наличие трещин и сколов. Заменить паранитовые прокладки, стоящие под карбюратором, для исключения попадания воздуха, не по воздушным каналам.

При установке карбюратора затяжку необходимо производить холодном двигателе (при температуре окружающей среды) здесь усилие затяжки является самым малым на всем автомобиле (всего 1.5 кг/м), превышение усилия чревато искривлением привалочной плоскости и подсосом воздуха даже на абсолютно новом карбюраторе.

Ключом «на 10» отворачиваем гайку крепления крышки фильтра и отстегиваем четыре защелки.

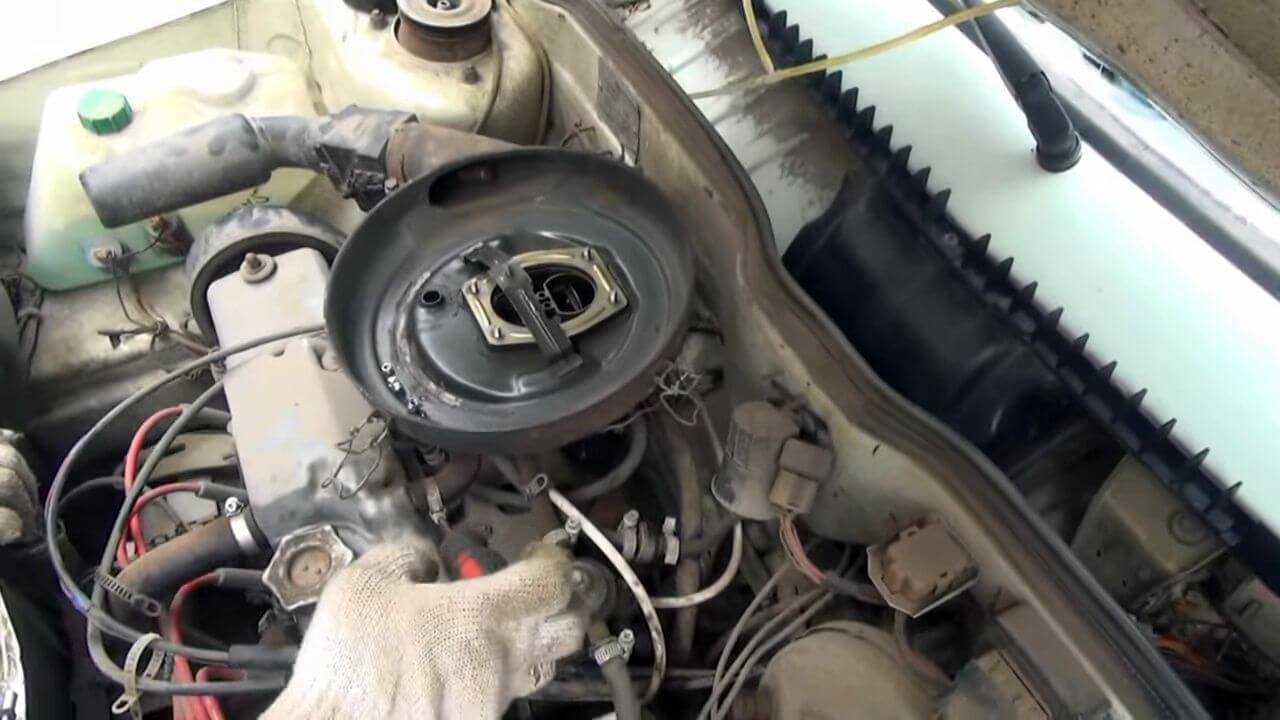

Снимаем крышку фильтра. Вынимаем сменный элемент воздушного фильтра.

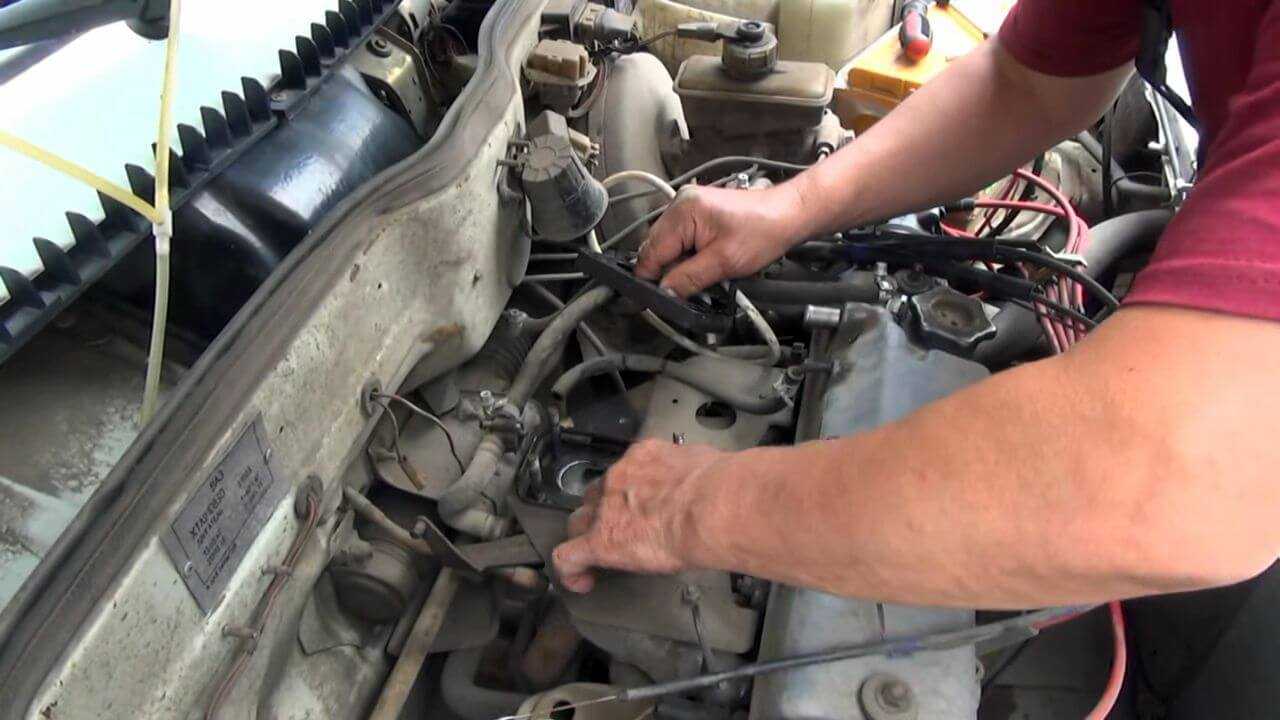

Ключом «на 8» отворачиваем четыре самоконтрящиеся гайки крепления корпуса воздушного фильтра и снимаем прижимную пластину.

Крестообразной отверткой ослабляем хомут крепления шланга вентиляции картера на патрубке крышки головки блока и снимаем шланг.

Ослабив посадку гофрированного шланга заборника подогретого воздуха на патрубке корпуса воздушного фильтра, снимаем корпус.

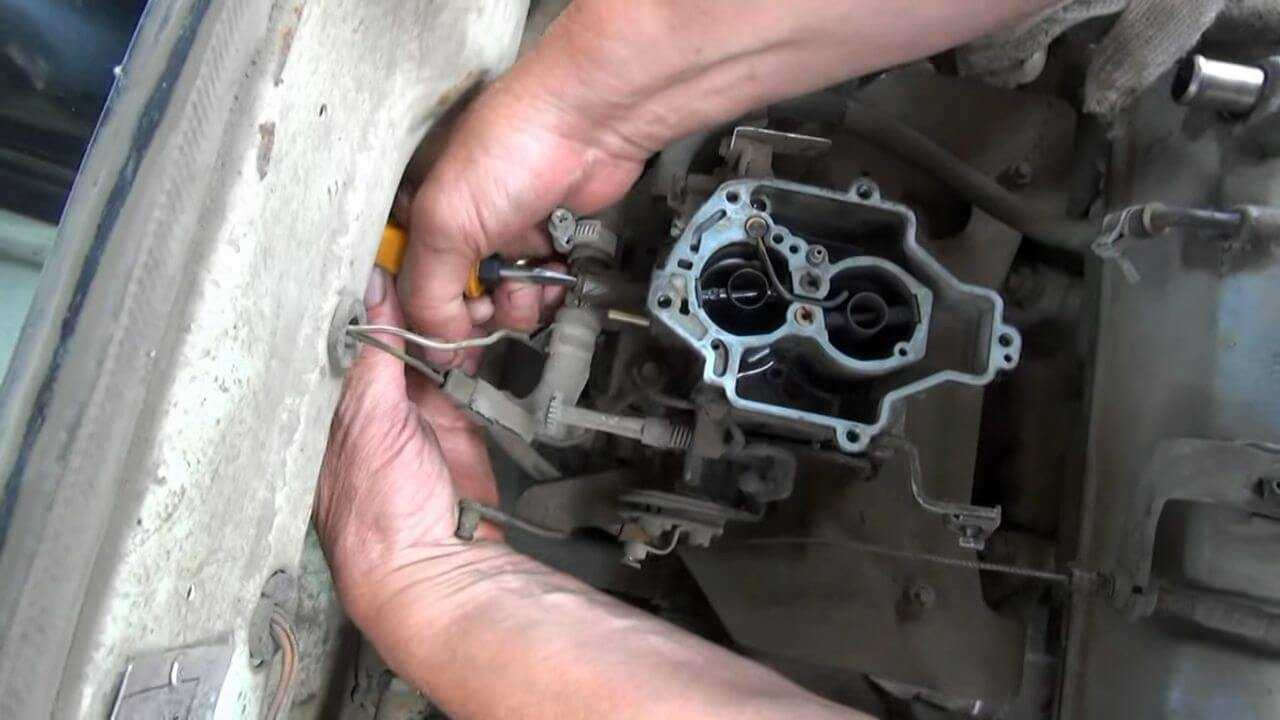

Разъединяем колодку провода датчика-винта ЭПХХ. Снимаем провод с электромагнитного клапана.

Отсоединяем привод воздушной заслонки от карбюратора. Снимаем возвратную пружину привода акселератора.

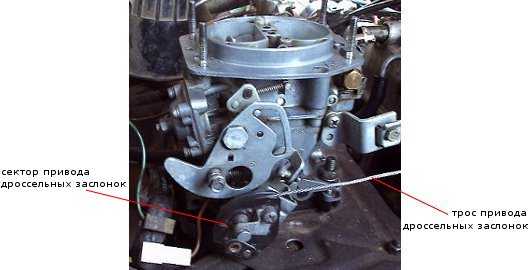

Снимаем пружинный фиксатор на секторе привода акселератора, поддев его отверткой.

Вынимаем трос привода акселератора из сектора привода дроссельных заслонок.

Крестообразной отверткой ослабляем хомуты на подводящем и отводящем топливных шлангах…

…и снимаем их со штуцеров карбюратора. Не прикладывайте слишком большого усилия, иначе штуцеры могут выпрессоваться из крышки карбюратора. Если шланги сильно затвердели, разрежьте их. Подводящий топливный шланг желательно заглушить.

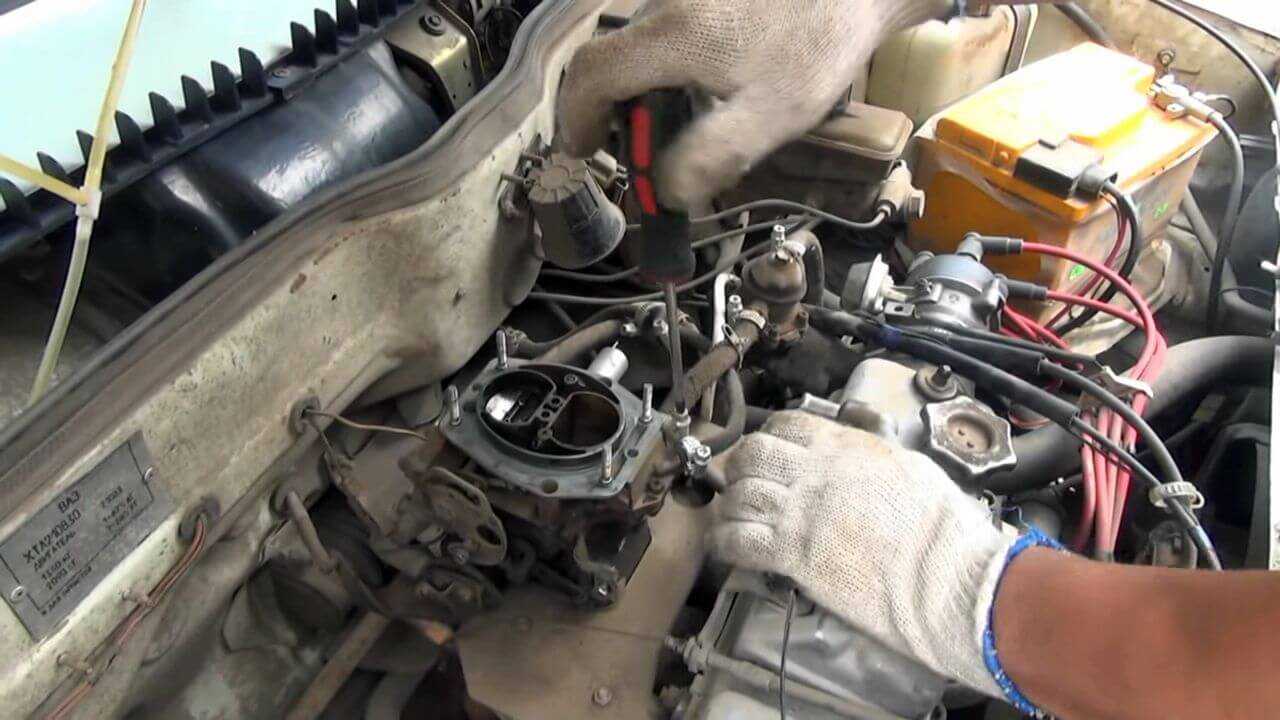

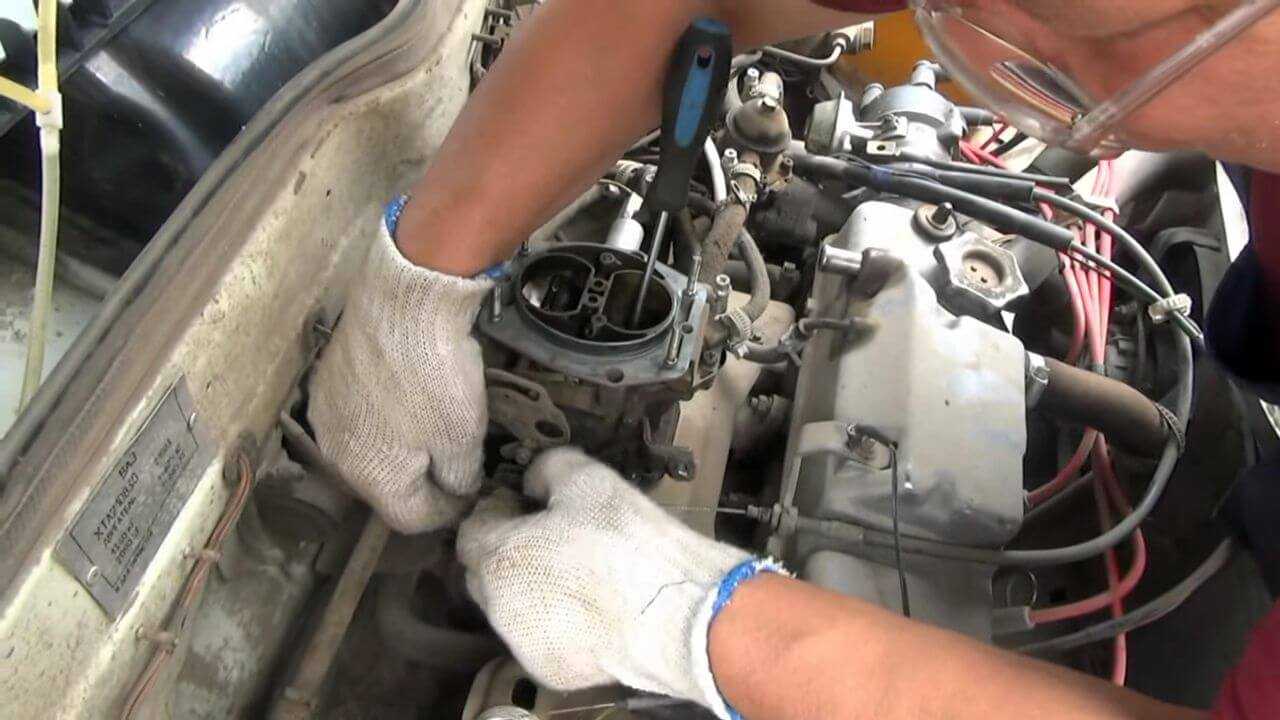

Крестообразной отверткой отворачиваем пять винтов крепления крышки и снимаем ее.

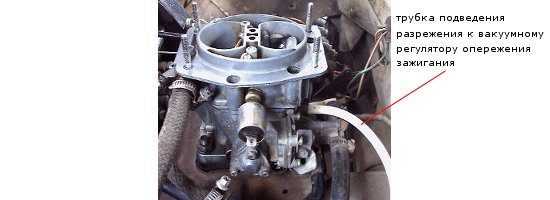

Снимаем шланг подвода разрежения к вакуумному регулятору опережения зажигания.

Крестообразной отверткой отворачиваем винт крепления блока подогрева дроссельных заслонок к корпусу карбюратора и отсоединяем блок подогрева со шлангами от карбюратора.

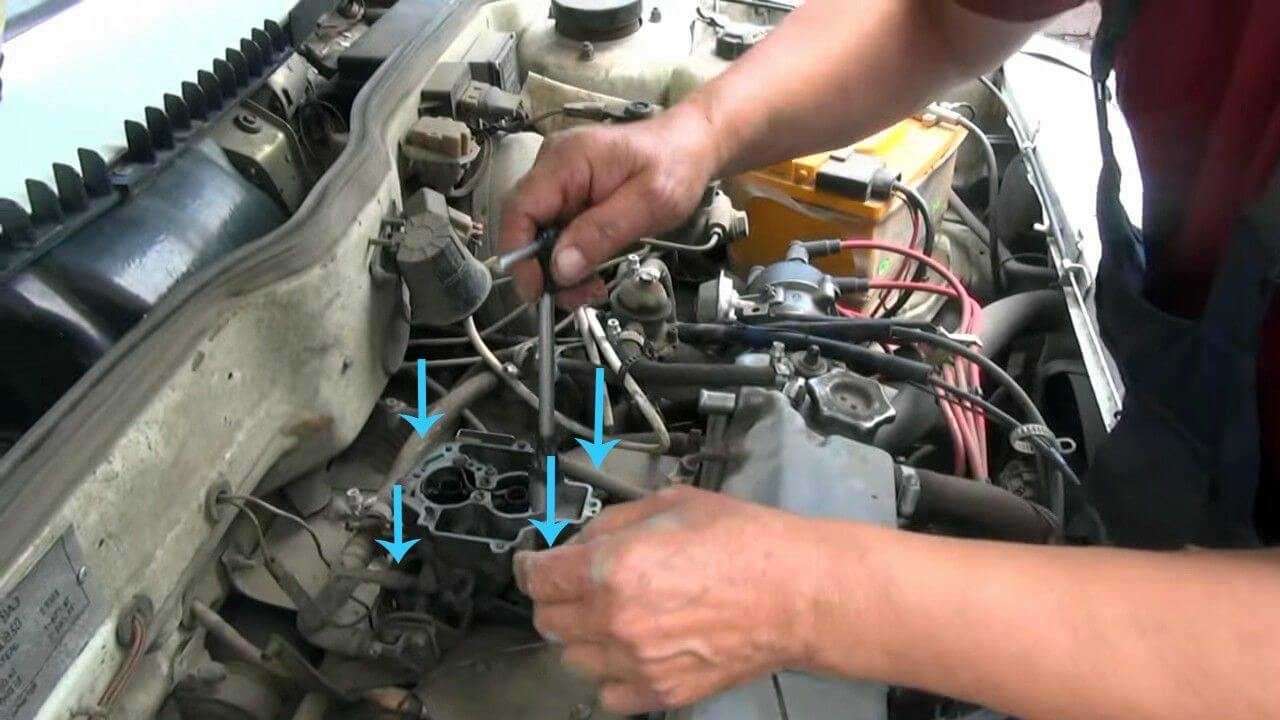

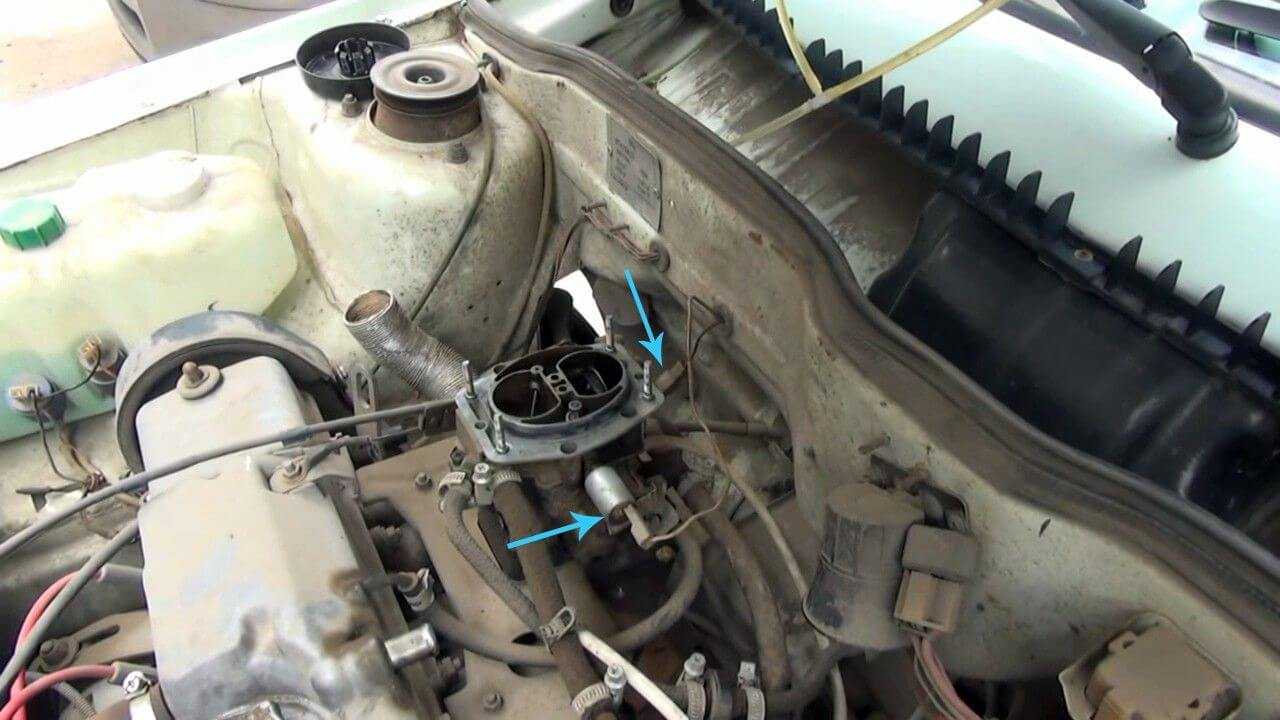

Ключом «на 13» отворачиваем четыре гайки крепления…

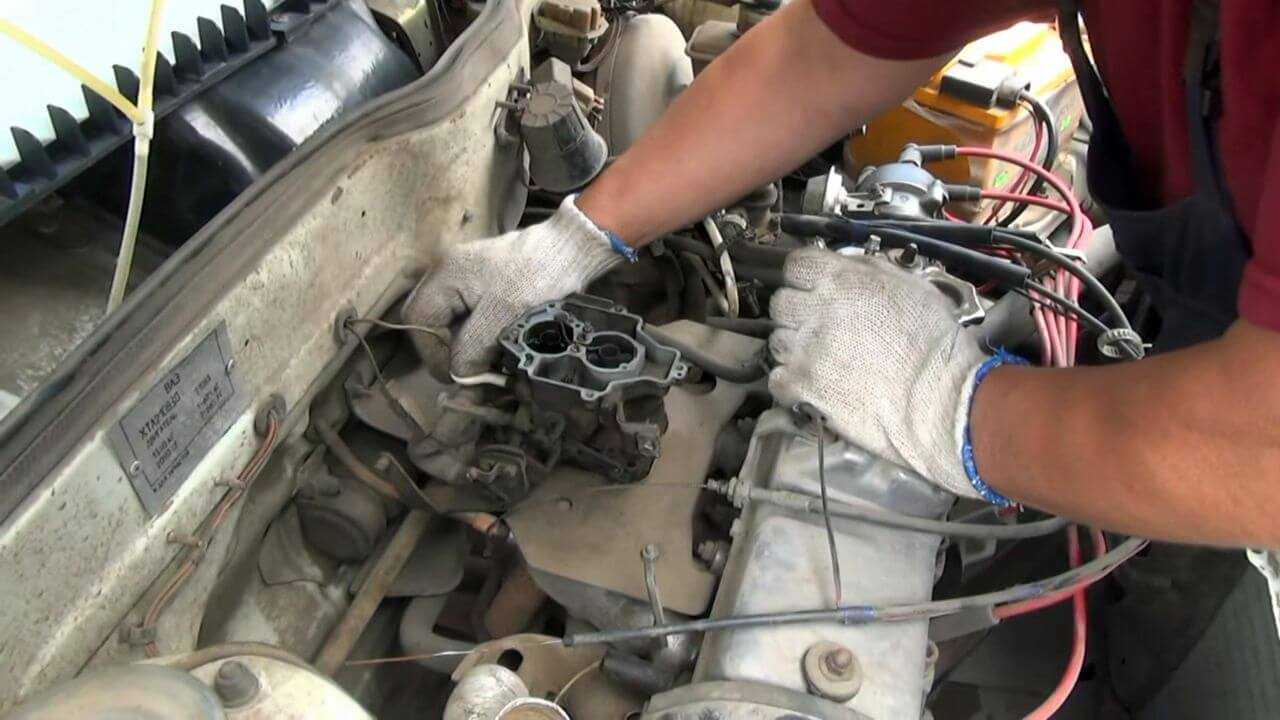

…и снимаем карбюратор с двигателя.

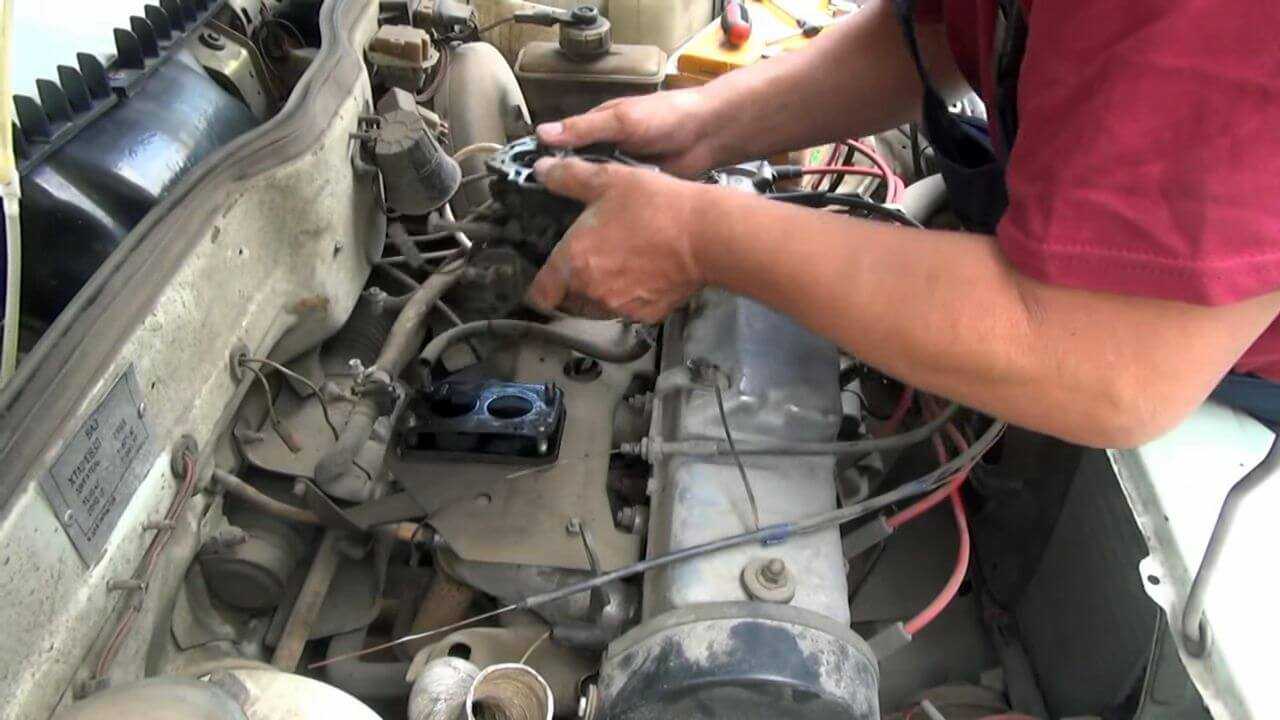

При необходимости снимаем теплоизолирующую проставку и прокладку между ней и впускным коллектором (с одним большим овальным отверстием).

Меняем прокладку, находящуюся под карбюратором (с двумя большими круглыми отверстиями).

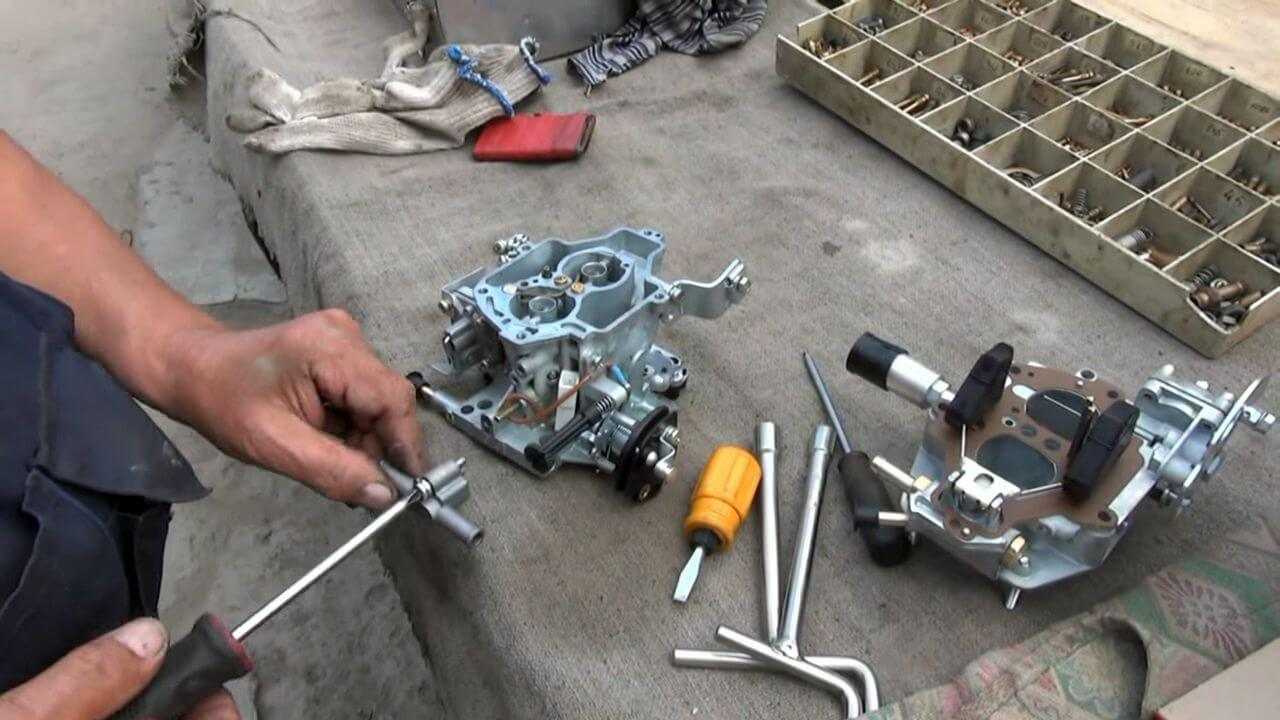

На новом карбюраторе перед установкой откручиваем блок подогрева дроссельных заслонок и…

клапан экономайзера принудительного холостого хода (ЭПХХ).

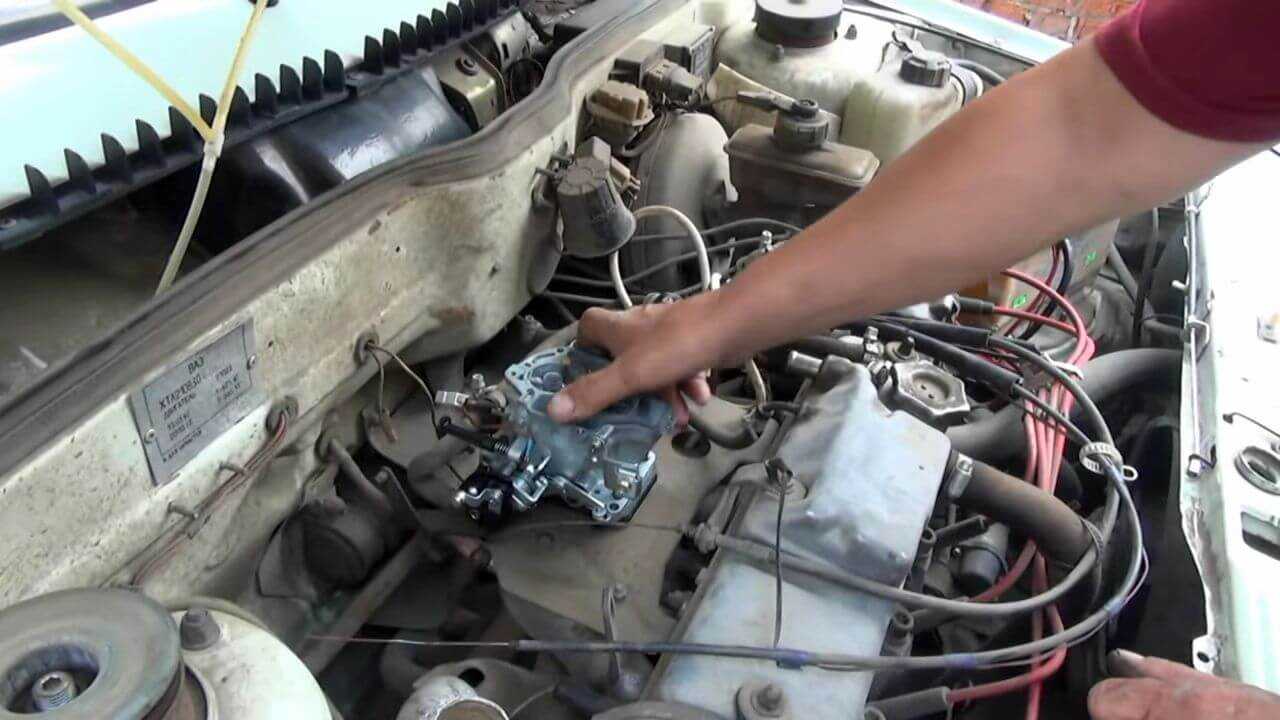

Устанавливаем новый карбюратор.

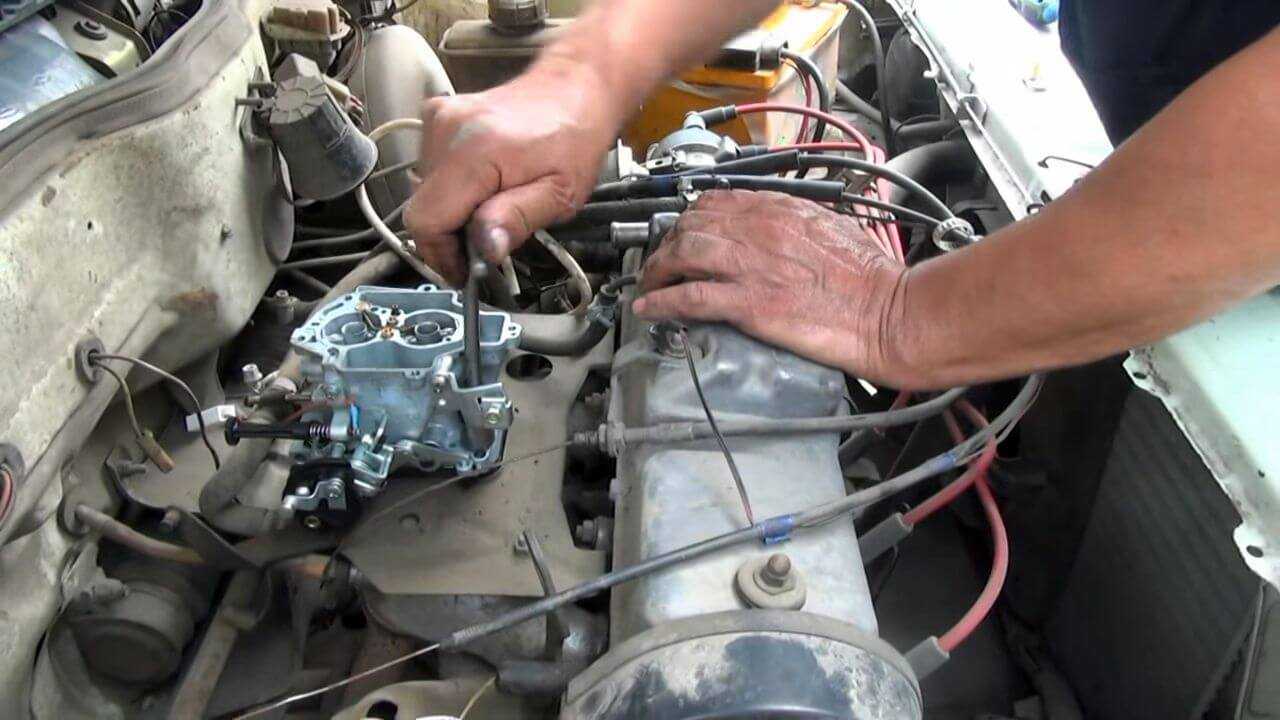

Собираем всё в обратной последовательности.

Для чего делается тюнинг карбюратора на ВАЗ 2109

Ответ очевиден. Это даёт серьёзный прирост в динамике автомобиля и его мощности. Обычно, тюнинг карбюратора ВАЗ 2109 своими руками делают далеко не все. Для этого есть специальные мастерские, которые серьезно занимаются тюнингом ВАЗ 2109.

Работа над карбюратором проводится в комплексе мер по улучшению силового агрегата и системы зажигания. Только далеко не у всех имеются на это средства.

Опишем простейшие способы. Итак, вы начали тюнинг ВАЗ 2109 карбюратор которого собрались «прокачать». Что для этого необходимо в первую очередь?

Конечно же, настройка карбюратора ВАЗ 2109 – не самая простая задача в мире. Но простейшие действия для повышения мощности доступны всем.

Добираемся до второй камеры вашего карбюратора. Там нужно удалить пружину из вакуумного привода дроссельной заслонки. Что это даст? При небольшом увеличении расхода топлива, вы получаете гарантированный «плюсик» в динамике авто. Дешево и сердито.
Второе, что можно сделать для улучшения, это слегка доработать тот же вакуумный привод. Для этого понадобится колечко из проволоки просунуть под гайку, которая закрепляет рычаги привода заслонки во второй камере. Что получается в итоге? А получаем мы вот что – у нас теперь имеется выступ, расположенный между проволокой и другим рычагом. После этого нужно лишь затянуть гайку. Опять же получаем прирост динамики, а увеличение расхода по минимуму.

Вообще, когда речь идёт о тюнинге, всегда ждите того, что расход горючего будет выше. И, чем больше вы дорабатываете карбюратор, тем больше будет итоговая цифра. Если же вас это не пугает, то продолжим.

Далее идут следующие способы:

Замена диффузора. Если стандартный диффузор первичной камеры маркирован 3.5, то, не задумываясь ставим 4.5. Будет вам счастье. А точнее – прирост.
Дальше – больше. Вам нужно поменять распылитель насоса. Обычный стоит на 30. Выбрасываем его и ставим на 40. Прогресс будет заметен.

Отдельный разговор — тюнинг карбюратора ВАЗ 2109 Солекс. Точная регулировка карбюратора Солекс ВАЗ 2109 в мастерских стоит дороговато, но, оно окупится с лихвой.

Здесь некоторые любители «прокачки» умудряются даже ставить сразу два карбюратора. Знатоки, взяв ремкомплект и переходной коллектор, умудряются вполне успешно синхронизировать открытие заслонок. Думаю, не нужно объяснять, какой прирост вы получите с двумя карбюраторами.

Также на эту тему вы можете почитать:

Полный тест-драйв автомобиля Лада Веста (Lada Vesta)

Тюнинг двигателя ВАЗ 2109 своими силами

Тюнинг Фольксваген Гольф 2: оптика, бампера, юбки и решетка радиатора

ВАЗ 21074 инжектор можно смело назвать «обновленной семеркой»

UAZ Patriot Devolro может получить моторы Mercedes и Toyota

Alex S Декабрь 2nd, 2013

Опубликовано в: Российские автомобили

Метки: Наши авто, Тюнинг, Тюнинг ВАЗ

Признаки неисправности карбюратора

Общеизвестный факт: качество топливо в нашей стране оставляет желать лучшего. В результате этого возможно засорение карбюратора маслами, твёрдыми частицами и т.д.

При этом могут наблюдаться один или несколько признаков:

существенно выросший расход топлива;
двигатель не запускается «на холодную»;
потеря динамики;
«троение» двигателя.

Работоспособность можно восстановить самому. При неудаче можно его снять и отнести мастеру, который опытным глазом сразу определит ошибки и настроит «на глазок», после чего автомобиль хотя бы заведётся.

Для начала можно попробовать отрегулировать карбюратор без снятия с автомобиля.

Устройство карбюратора Солекс 21083

Характерной особенностью карбюратора 21083, связанной с его назначением для поперечного расположения двигателя, стала двухсекционная камера с двумя поплавками, позволяющая стабилизировать состав смеси при разгонах, торможениях и резких поворотах с переменными ускорениями.

Поплавковая камера

Оба поплавка связаны между собой общим кронштейном, надавливающим при всплытии на шариковый подпружиненный клапан подачи бензина от топливного насоса. Таким образом уровень топлива, являющийся базовой величиной для многих настроек, поддерживается постоянным. Небольшие колебания не сильно влияют на работу и учтены при калибровках.

Надпоплавковое пространство сбалансировано, то есть в нём поддерживается давление уже после воздушного фильтра, чтобы его переходное сопротивление не влияло на настройки.

Система холостого хода

Холостой ход обеспечивается менее сложным способом, чем в Озоне, здесь нет полностью автономной системы. Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, после чего смешивается с воздухом от воздушного жиклёра холостого хода, и образовавшаяся смесь подсасывается через отверстие под дросселем первой камеры.

В системе также присутствует электрический клапан принудительного холостого ходя, перекрывающий топливо во время торможения двигателем и переходное отверстие переменного сечения в стенке рядом с краем дроссельной заслонки.

Главная дозирующая система

Состоит из двух главных топливных жиклёров, двух воздушных и эмульсионных трубок, по одному комплекту на каждую камеру. Смесь образуется в малых диффузорах, установленных внутри воздушного потока через большие диффузоры первой и второй камер.

Потоки подключаются последовательно по мере роста нагрузки, путём поочерёдного открытия обеих дроссельных заслонок.

Качественный состав смеси определяется соотношением сечений жиклёров и уровнем топлива в поплавковой камере. Количество соответствует скорости потока и разрежению в диффузорах.

Ускорительный насос

Для обогащения смеси в момент резкого открытия дросселей из-за инерционных эффектов приходится применять дополнительный ускоряющий насос. Это диафрагма, приводимая через шток от кулачка на приводе дросселей, впрыскивающая бензин через распылители в обе камеры.

Когда вторая камера ещё закрыта, чтобы избежать накопления там бензина от ускорителя дроссель установлен с небольшим зазором относительно стенок, через который и уходит добавочный бензин.

Экономайзер

При достаточно большой нагрузке дроссель первой камеры открывается полностью, разрежение под ним падает, и это изменение давление используется для дополнительного обогащения смеси.

Делает это подпружиненная диафрагма экономайзера мощностных режимов, открывая дополнительный канал поступления топлива к распылителю первой камеры. При малых нагрузках разрежение отводит диафрагму от шарикового клапана и не даёт обогащать смесь.

Эконостат

Самая простая система карбюратора, работающая при больших нагрузках, полном открытии обеих заслонок и максимальных частотах вращения коленчатого вала.

Состоит из распылителя и единственного топливного жиклёра, забирающего бензин из поплавковой камеры. Начинает подсасывать дополнительное топливо при большом потоке воздуха, создающем необходимое разрежение в зоне распылителя.

Ручной регулятор заслонки (подсос)

Смесь при пуске холодного двигателя надо обогащать, поэтому в карбюраторе установлена воздушная заслонка с ручным приводом через тросик из кабины. При вытягивании подсоса воздух в первую камеру перекрывается, а дроссель немного приоткрыт, что обеспечивает требуемый состав.

После первых вспышек разрежение растёт, через диафрагму приоткрывая воздушную заслонку для исключения чрезмерного обогащения и заливания свечей.

Все механизмы могут регулироваться, обеспечивая оптимальный пуск. На некоторых модификациях ручной привод исключён с установкой автоматической пусковой системы, активируемой полным нажатие педали акселератора.
