Как снять генератор на ВАЗ-2112 16 клапанов: видео и фото

Генератор любого авто приводится в действие шкивом коленвала. Диаметр этого шкива будет в 2-3 раза больше, чем диаметр шкива генератора. Поэтому ротор в генераторе вращается с высокой скоростью. Если говорить о двигателях ВАЗ-21124, а также 21120, совместно с ними может работать один генератор – 2112-3701010. Здесь рассматривается, как на хэтчбеке ВАЗ-2112 снять генератор для замены. Речь идёт только о 16-клапанниках – о моторах 21120 и 21124.

Все шаги из второй главы у нас показаны на видео:

Оказывается, совместно с двигателем 21120 (16v 1,5) может использоваться «длинный» ремень генератора, или «ремень вспомогательных агрегатов». Натяжение в этом случае обеспечивает ролик 8.

Две разные конструкции привода

«Короткий ремень» может использоваться с любым 16-клапанником. В комплектациях с коротким ремнём нет кондиционера и ГУРа.

Артикулы генератора

Генератор КЗАТЭ — родной, с завода ставят такие, очень много нареканий на сборку и на длительность службы Генератор БАТЭ крышка с указанием параметров Генератор БАТЭ — стоимость от 2800 рублей, к нему мало претензий

2110-1041020, -01 – ремень привода вспомогательных агрегатов (до 09.2001);
2110-8114096-10, -13 – ремень привода кондиционера (после 09.2001);
2110-1041056 или 2110-8114060 – натяжной ролик;
2112-8114054 («Люкс», кондиционер) или 2111-8114054 («Норма») – кронштейн ролика;
2110-3701720, -01, -03 – ремень генератора («короткий» ремень);
2112-3701010, -02, -03, -06 – генератор (для любой комплектации).

Снятие генератора с коротким ремнём

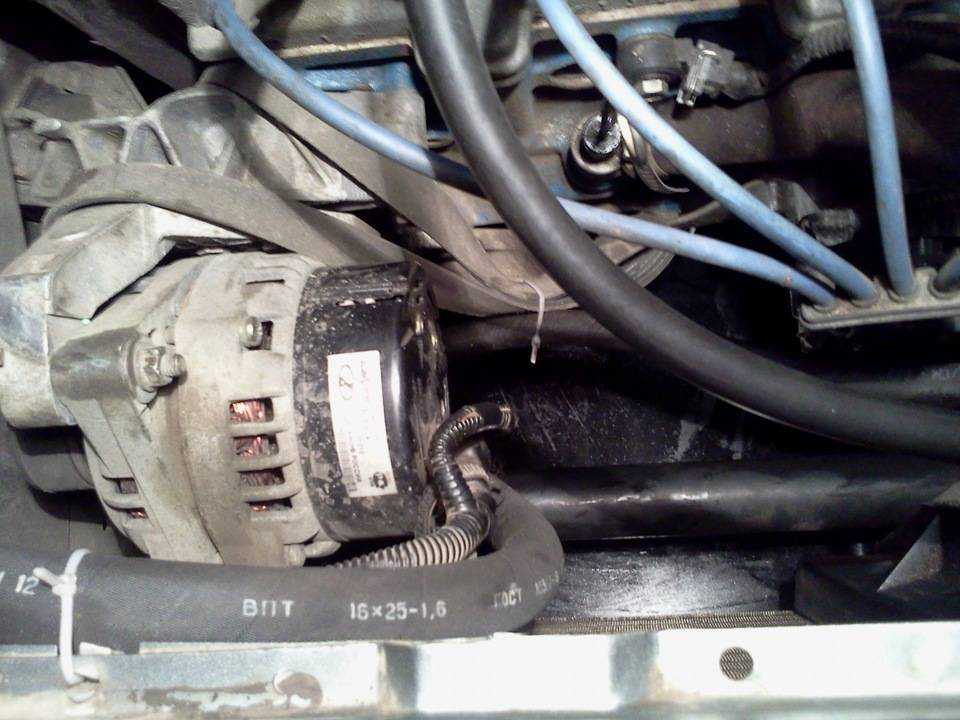

Тьфу-тьфу-тьфу, наш генератор пашет уже более 150 000 км, кстати родной КЗАТЭ. 124 мотор, машина редакции

Вкратце действия выглядят так: ослабляем верхнюю гайку 2, вращаем шпильку 8 против часовой стрелки, снимаем ремень, откручиваем крепление. Предварительно надо отключить проводку.

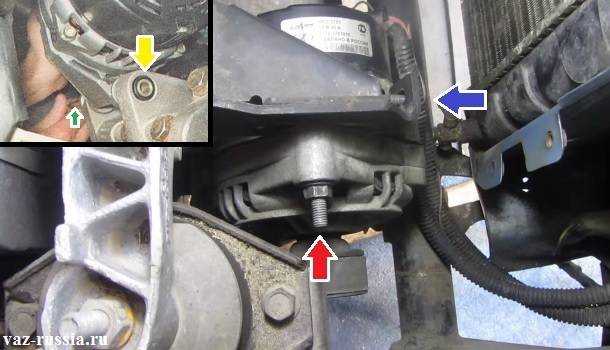

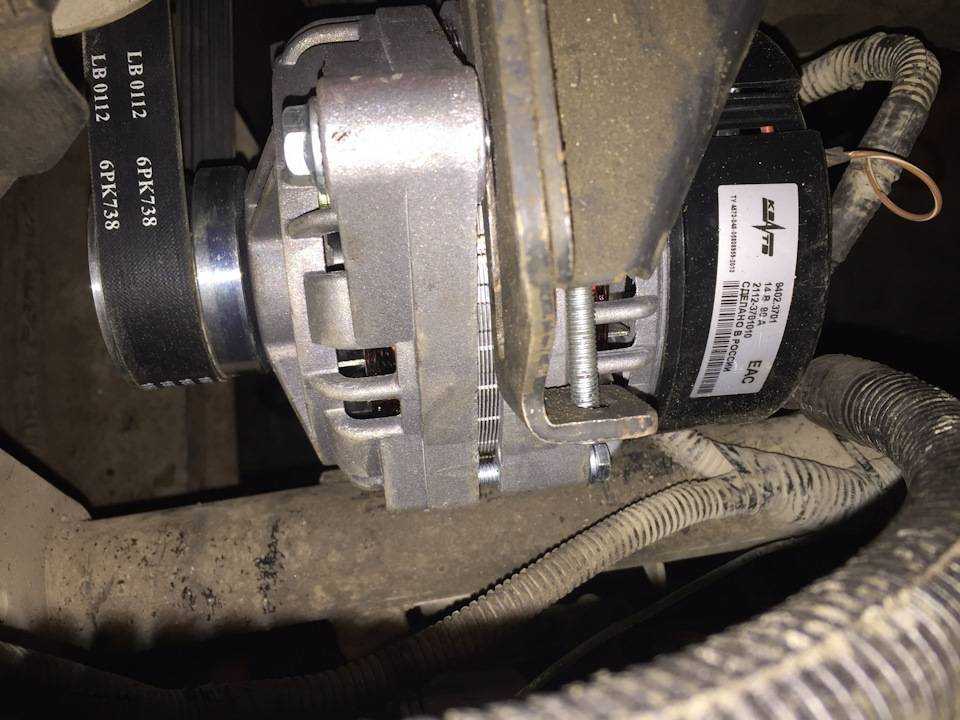

Регулируемый кронштейн крепления генератора

Все шаги «от и до»:

С АКБ снимаем клемму «минус» (ключ «на 10»). От генератора отключаем шнур обмотки возбуждения и ключом «на 10» откручиваем клеммы с проводами «B+». Два первые шага
Ключом «на 13» ослабляем гайку на корпусе генератора. Взяв ключ «на 10», вращаем шпильку против часовой стрелки. Затем снимаем ремень. Первые действия с крепежом
Здесь рассмотрено, как снять генератор на ВАЗ-2112 с «коротким ремнём». Сначала откручивают и удаляют шпильку, затем отворачивают верхнюю крепёжную гайку и вынимают винт. Дальше надо открутить нижнюю гайку (ключ «на 13»). Верхний винт и нижняя гайка
На последнем шаге вынимают нижний винт крепления.

Надеемся, вопросов здесь не возникнет.

Совет по регулировке: нормальное натяжение ремня – когда при надавливании с усилием 98 Н ремень прогибается на 6-10 мм.

Демонтаж генератора с ремнём вспомогательных агрегатов

Будем говорить о снятии генератора с «длинным» ремнём. Сделайте всё так же, как на шаге 1 (см. выше). Затем ослабьте верхний винт на корпусе генератора.

Где находится натяжной ролик

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

Специальный ключ для натяжных роликов

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

Все элементы крепления генератора

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

О натяжном ролике ремня генератора

Натяжение будет обеспечиваться роликом, который фиксируется в нужном положении. Сам ролик поворачивают ключом, и затем, удерживая его, закручивают крепёжный винт. Два отверстия под ключ находятся с одной стороны детали.

Важный элемент в механизме привода

Снимая генератор на ВАЗ-2112 с длинным ремнём, ролик не демонтируют. Надо только ослабить натяжение – больше ничего не требуется.

Замена генератора: снятие и установка

Зачастую немало автовладельцев ВАЗ 2110-2112 при первой же неисправности генератора слишком сильно спешат и предпочитают заменить его на новый, вместо того, чтобы просто напросто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь посмотрим на порядок действий, который необходимо выполнить для снятия и установки агрегата.

Итак, чтобы его демонтировать без проблем, нам понадобится такой инструмент, как:

Головки торцевые на 10 и 13
Трещоточные рукоятки или воротки

Обязательно перед началом ремонта необходимо отключить аккумуляторную батарею автомобиля, сняв минусовую клемму. Иначе вы рискуете получить короткое замыкание при отсоединении плюсовых проводов генератора.

Специально для данного поста, решил сделать видео инструкцию, чтобы наглядно и понятно все объяснить.

Если остались вопросы по видео обзору, можете задавать их в моем канале YouTube. Ниже будет представлено все в обычном формате.

Фото отчет по ремонту

Сразу хочу предупредить, что на данном примере моей ВАЗ 2110, генератор немного зажат кронштейном крепления, так как во время аварии его обломило, поэтому во всех тонкостях показать порядок снятия не смогу. Но все же, основные моменты будут довольно наглядно показаны на фото.

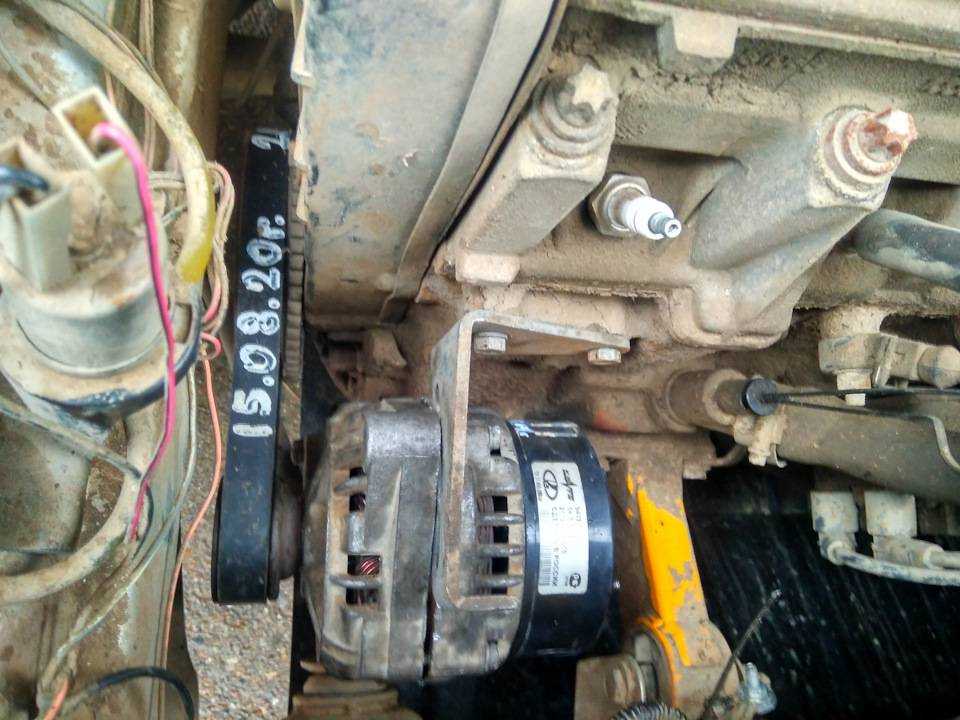

Откручиваем гайку натяжителя, которая стрелкой показана ниже:

После этого отодвигаем генератор назад (в сторону салона автомобиля), и снимаем ремень со шкивов. Теперь можно отсоединить все провода питания. Один «пучок» крепится при помощи шпильки и гайки, а еще один штекер просто фиксируется разъемом:

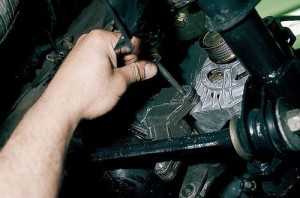

Затем можно откручивать нижнюю гайку крепления генератора, предварительно подлезть под машину и сняв защиту двигателя(если она установлена):

Обычно болт сидит плотно, поэтому его можно аккуратно и без чрезмерных усилий выбить ручкой молотка:

После чего с обратной стороны пробуем извлекать этот самый болт до конца:

Далее сверху до конца выкручиваем гайку натяжителя и можно аккуратно сдвигать генератор ВАЗ 2110 в сторону, чтобы в дальнейшем его извлечь:

Если будете менять устройство в сборе, то установку проводим в обратной последовательности

Но обратите внимание на то, что модель генератора по возможности должна быть такой, какая была установлена заводом. То есть, прежде всего смотрите на применимость конкретно к вашему автомобилю, а затем на показатель силы тока в Амперах

Что касается цены на генераторы для ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя

Но если взять модель КЗАТЕ, которая в большинстве случаев устанавливается заводом, то стоимость может быть порядка 3500 рублей. Хотя, китайские варианты можно достать почти в два раза дешевле. Правда, не стоит гнаться за низкой стоимостью, так как срок службы данных деталей может быть довольно низким

Что касается цены на генераторы для ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель КЗАТЕ, которая в большинстве случаев устанавливается заводом, то стоимость может быть порядка 3500 рублей. Хотя, китайские варианты можно достать почти в два раза дешевле. Правда, не стоит гнаться за низкой стоимостью, так как срок службы данных деталей может быть довольно низким.

Source: autoprivat.ru

Конденсатор помехоподавляющий марки К73—21В-100В-2,2мкФ

К73-21В 100В 2.2 мкф конденсатор класса «Х» предназначен для подавления индустриальных радиопомех в диапазоне частот от 0,1 до 100 МГц в цепях постоянного, переменного и пульсирующего токов. К73-21В конденсаторы полиэтилентерефталатные герметизированные. Выпускаются в металлическом корпусе.

Параметры и характеристики конденсатора К73-21В 100В 2.2 мкф:

Номинальное напряжение: 100 В;
Номинальная ёмкость: 2,2 мкФ;
Допустимые отклонения ёмкости: ±20 %;
Интервал рабочих температур: -60 … +100 °С;
Тангенс угла потерь: не более 0,012;
Наработка: 10000 ч.;
Срок сохраняемости: 12 лет.

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи; отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;

отсоединить провода генератора; открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.

Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.

Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке. После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.

Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40. Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.

Подобрав оправку по диаметру наружной обоймы подшипника забить его на место. Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником. Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор. Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения

После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения. После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

https://youtube.com/watch?v=7Dwr2MGYwOI

Натяжка ремня производится по следующему алгоритму:

при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

Расположение, демонтаж генератора ваз 2110

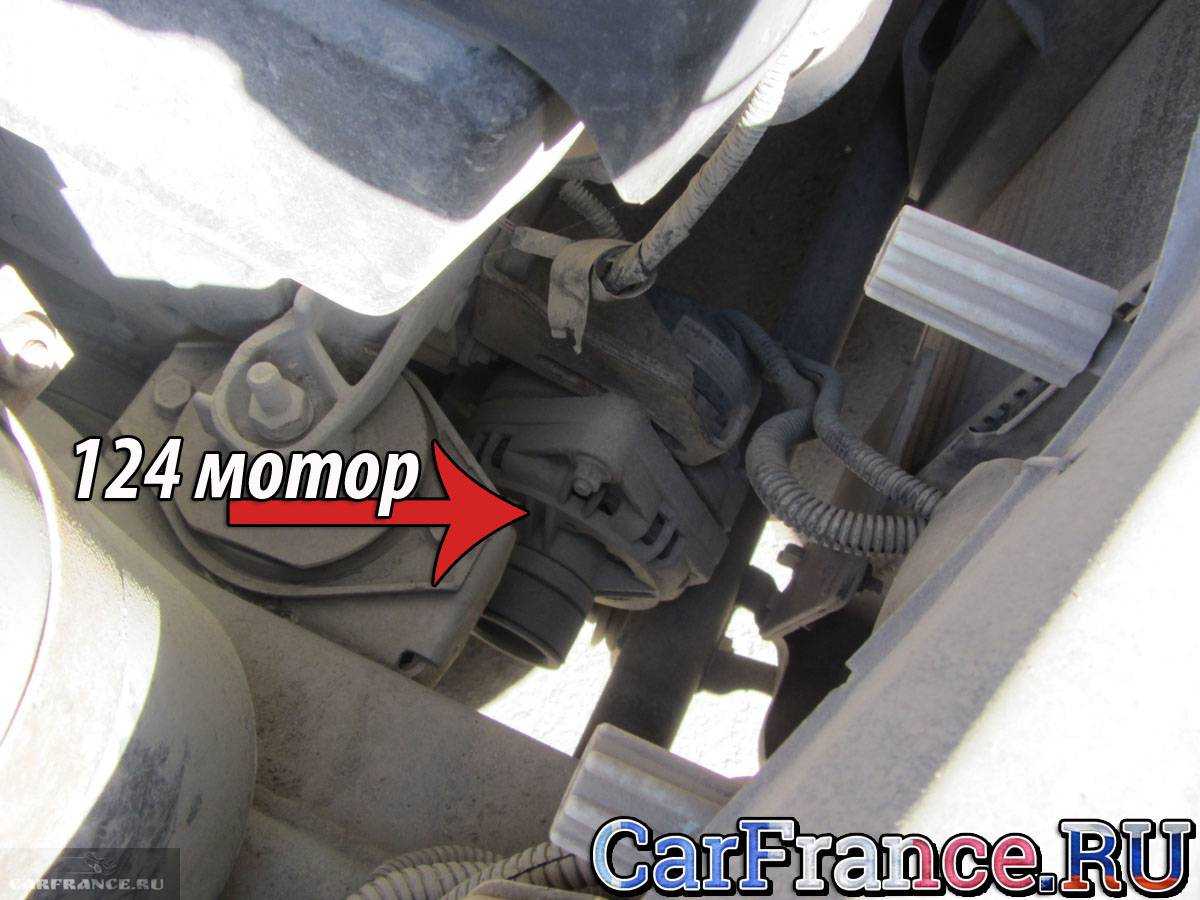

Узел находится под капотом справа внизу, по уровню ниже правой фары, напротив пассажирского сидения. Работы по демонтажу не вызывают особых трудностей. Устройство посажено глубоко в моторном отсеке. Извлекать удобнее вниз.
