Как снять генератор для замены на ваз-2114: фото и видео

3.5. Ремонт генератора

Рис. 7.13. Детали генератора: 1 – шкив; 2 – шайба; 3 – передняя крышка; 4 – дистанционное кольцо; 5 – ротор; 6 – статор; 7 – задняя крышка; 8 – кожух; 9 – выпрямительный блок с конденсатором; 10 – щеткодержатель с регулятором напряжения

Снимите кожух 8 (рис. 7.13), отжав защелки, которыми он соединен с задней крышкой. Отверните винты крепления к задней крышке щеткодержателя 10 в сборе с регулятором напряжения и снимите его. Отсоедините провод от вывода “D+” регулятора напряжения. Снимите выпрямительный блок с конденсатором с задней крышки, для чего отверните винты крепления фазных выводов обмотки статора и винт крепления конденсатора к крышке. После этого, при необходимости, можно отсоединить конденсатор от выпрямительного блока, отвернув гайку крепления провода конденсатора к выводу “B+” выпрямительного блока. Выверните четыре стяжных винта и отсоедините заднюю крышку 7 со статором 6 от передней крышки 3 с ротором 5. Отсоедините статор от задней крышки. При необходимости выньте из задней крышки втулку с задним подшипником вала ротора. Зажмите ротор в тисках и торцовым ключом отверните гайку крепления шкива 1. Снимите с вала ротора шкив, шайбу 2, переднюю крышку и дистанционное кольцо 4. Собирается генератор в последовательности, обратной разборке. Пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивайте моментом 38,22–61,74 Н ·м (3,93–6,3 кгс ·м).

Замена регуляторанапряжения или щеток Регулятор напряжения в сборе со щеткодержателем является неразборным узлом. Поэтому если вышел из строя регулятор напряжения или износились щетки (выступают из щеткодержателя меньше, чем на 5 мм), заменяется целиком весь узел. Замена подшипников ротора

Передний подшипник вала ротора запрессован и завальцован в передней крышке. Поэтому в случае выхода его из строя необходимо заменять переднюю крышку в сборе с подшипником. Задний подшипник напрессован на вал ротора. Для замены необходимо съемником снять подшипник с вала ротора и на прессе напрессовать новый подшипник.Замена дополнительных диодов Для замены отпаяйте выводы поврежденного диода и аккуратно извлеките его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очистите место установки диода от остатков эпоксидной смолы, установите и припаяйте новый диод. Вывод диода с цветной меткой припаивайте к общей шине. После припайки приклейте корпус диода к держателю эпоксидной смолой.

Регулировка натяженияремня привода генератора

Рис. 7.14. Проверка натяжения ремня привода генератора: 1 – верхний кронштейн генератора; 2 – гайка; 3 – регулировочный болт; 4 – генератор; 5 – болт шарнирного крепления генератора к нижнему кронштейну; 6 – ремень; 7 – ведущий шкив на коленчатом валу; A — прогиб ремня

Нормальный прогиб А (рис. 7.14) ремня должен быть в пределах 6–8 мм при усилии 98 Н (10 кгс). Для увеличения натяжения ремня сделайте следующее: – отпустите гайку 2 крепления генератора к верхнему кронштейну 1 и гайку болта 5 шарнирного крепления генератора; – вращением регулировочного болта 3 сместите генератор в сторону от двигателя; – проверните коленчатый вал на два оборота и проверьте натяжение ремня; – по окончании регулировки затяните гайки крепления генератора. Избегайте излишнего натяжения ремня, чтобы не вызвать повышенной нагрузки на подшипники генератора.

Замена Щеток Генератора Приора С Кондиционером ~ AUTOINTERLINE.RU

Как происходит замена щеток генератораПриора

Если обладатель Приоры увидит, что теряется зарядка с аккумуляторной батареи, то сначала необходимо проверить состояние щеток генератора. Приора с кондиционером. Не спешите снимать гену для замены щеток, замена масла +.

В каких случаях требуется замена реле зарядки? Обратные снятию реле с генератора ваз 2107. Стоит отметить, что на первых порах зарядка аккумулятора будет понижаться незначительно, однако если своевременно не исправить неполадку, то зарядка батареи в скором времени вовсе пропадет.

Ремень генератора калина 2 с кондиционером и ат. Исправить такую неполадку поможет заменаизношенных щетокгенератора Приора.

А так как данный процесс не так уж и сложен, то осуществить такую работу можно самостоятельно, учитывая советы от профессионалов своего дела.

Инструменты для работы

Перед тем как приступить к замене изношенных элементов, следует подготовить необходимые инструменты:

ключ размером на 13, лучше всего использовать рожковой;
отвертку, лучше для этого мероприятия подойдет плоский инструмент;
автомобильную головку с так называемым воротком размером на 10.

Поэтапная замена щетокгенератора

Произвести замену изношенных щеток можно, не снимая генератора со своего автомобиля. Замена генератора лада лада приора – замена диодного приоры с кондиционером и эур.

Однако, по мнению специалистов, данный процесс намного упростится, если перед заменой все-таки извлечь генератор с его постоянного места. Замена щеток генератора ваз 2107, проверка реле зарядки ваз 2107.

После того как генератор будет снят, процесс замены выполняется в следующем порядке:

при помощи отвертки извлекается крышка, изготовленная из пластика для защиты генератора, чтобы иметь возможность добраться до щеток;
соединительный штекер с проводами отсоединяется от щеток;
два фиксирующих крепежа, которые расположены по краям осматриваемых элементов, аккуратно отвинчиваются;
при помощи ключа размером на 13 откручивается фиксирующий болт по центру элемента;
после того как все крепления будут откручены, щетки следует вынуть, чтобы осмотреть их внешнее состояние и осуществить замену.

Какие признаки укажут, что щетки генератора вышли из строя

Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:

длина осматриваемого элемента;
если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.

Стоимость новых комплектующих для Приоры не превышает 150 рублей, конечно, можно найти и более дешевые щетки для генератора, но навряд ли такие элементы прослужат верой и правдой длительный период времени, и такая экономия приведет к повторной процедуре замены этих комплектующих.

После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Лада приора установкой с кондиционером, на генератора вместе с.

Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно.

Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.

Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток. Как ни крути, но при работе этой электрической машины можно получить только переменный ток, а уж после преобразовывать его в постоянный. Общая конструкция генератора:

Задняя и передняя крышки с запрессованными подшипниками.
Ротор с обмоткой возбуждения.
Статор с силовыми обмотками – именно с них снимается напряжение.
Диодный мост – выпрямитель трехфазный.
Конденсатор электролитический – для избавления от переменной составляющей тока.
Регулятор напряжения – необходим для точной установки напряжения питания роторной обмотки.
Щетки угольно-графитовые – необходимы для передачи напряжения от реле-регулятора к обмотке ротора.
И остальные компоненты – кронштейны, гайки, болты, ремень.

Для нормальной работы генератора требуется две составляющие:

Вращение.
Магнитное поле (постоянное).

Достаточно вспомнить школьный курс физики – электрический ток появится в обмотке лишь в том случае, если на нее воздействует движущееся магнитное поле. Причем на выходе напряжение будет зависеть напрямую от величины этого самого магнитного поля. Значит, роторная обмотка – это источник постоянного магнитного поля, причем запитывается она через регулятор напряжения, следовательно, на выходе всегда будет одинаковое напряжение.

Со статорной обмотки снимается переменное напряжение. Причем обмоток три, соединены они в «звезду». Следовательно, получаем на выходе три фазы. Необходимо это в первую очередь для того чтобы уменьшить пульсации тока в бортовой сети. При помощи диодного моста, в котором находится шесть полупроводников, происходит выпрямление тока. А конденсатор отсекает всю переменную составляющую. По закону Кирхгофа электролитический конденсатор замещается разрывом при работе в цепи постоянного и проводником в цепи переменного тока.

Диагностика

Для проверки генератор можно не снимать. Проверку проводят с помощью тестера. Можно воспользоваться дешевым китайским тестером. Два щупа измерительного прибора нужно подключить к клеммам аккумулятора и проверить напряжение.

Анализ значений напряжения дает возможность судить об исправности генераторной установки. Какое выдает генераторное устройство напряжение, можно узнать из мануала.

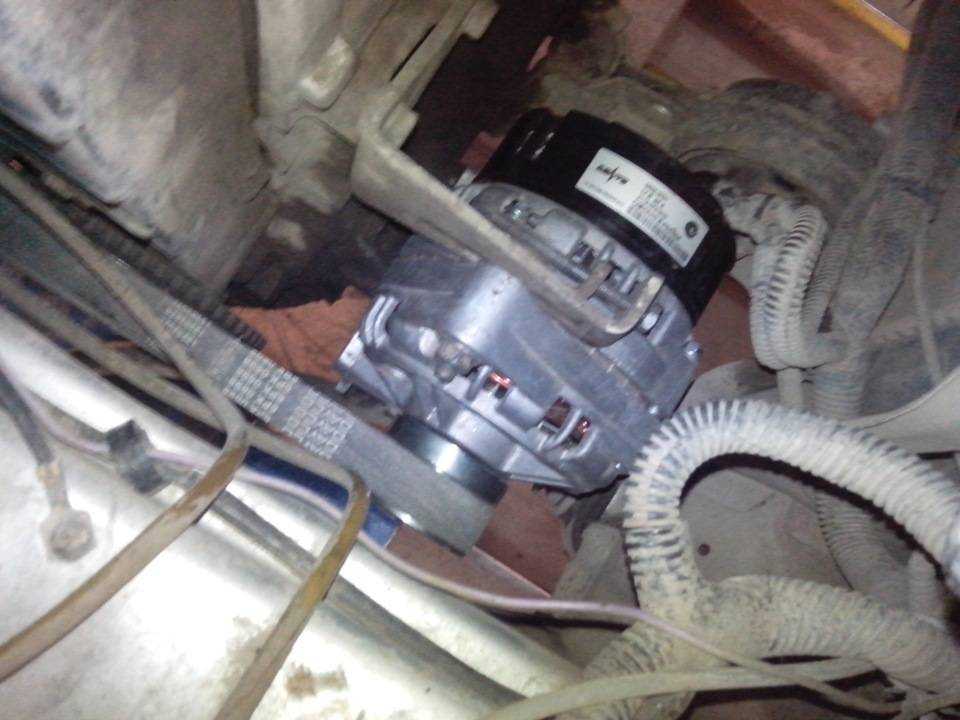

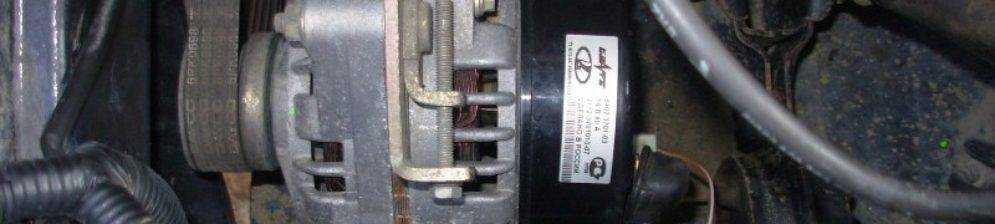

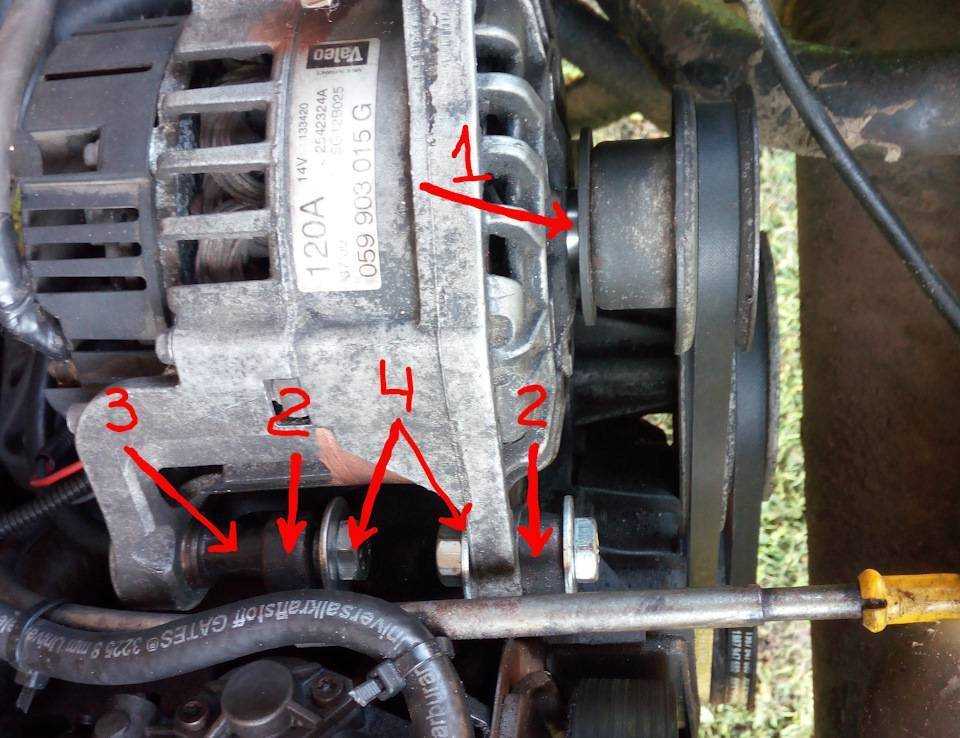

Место расположения агрегата

Признаки неисправности устройства:

постоянно горит контрольная лампочка зарядки или мигает при работе двигателя;
аккумулятор либо не разряжается до конца, либо получает повышенный заряд;
недостаточно хорошо светят фары при работающем двигателе, плохая работа других потребителей электроэнергии;
слишком большая яркость фар, закипает электролит в аккумуляторной батарее;
греется при большом напряжении;
повышенные шумы во время работы двигателя со стороны генератора.

Возможны проблемы в щеточном узле, которые могут быть связаны с неисправностью щеток, их размером или с неполадками в трехуровневом регуляторе. Проверить размер и исправность щеток без снятия генератора невозможно. Но поменять щетки можно.

Признаки изношенности щеток:

нет зарядки аккумулятора;
скачет напряжение при зарядке;
бортовое напряжение в сети ниже нормы.

Если щетки имеют длину меньше 0,5 см, то есть не соответствуют нужному размеру, их нужно заменить. Проверяется состояние щеток, как щетки перемещаются в пазах. После замены щеток, генератор восстанавливает свою работу через несколько минут, когда притрутся контактные кольца и щетки.

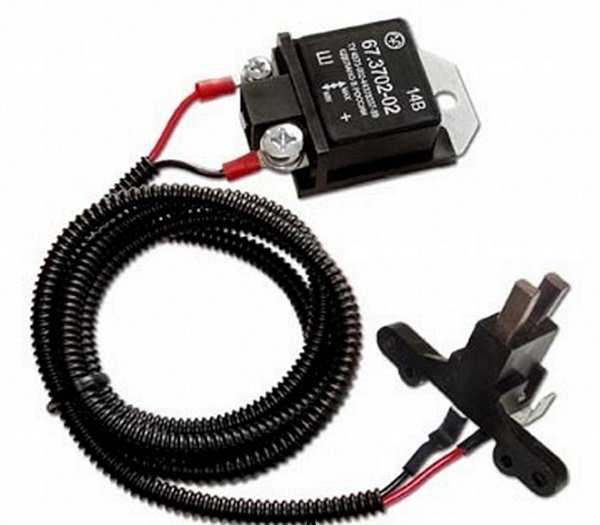

Трехуровневый регулятор напряжения

Вместе с держателями щеток следует проверить трехуровневый регулятор. При исправном регуляторе напряжение должно составлять 14,7 В. Если напряжение меньше 13 В, регулятор нужно менять на новый, так как он поддерживает необходимое напряжение для приборов в бортовой сети. Если регулятор неисправен, то греется установка. Процедура замены трехуровневого регулятора аналогична замене щеток, так как устройства извлекаются вместе.

Возможны проблемы не только со щеками, но и с диодным мостом.

Признаки неисправности диодного моста:

полностью отсутствует зарядка;
зарядка значительно превышает допустимые значения.

Ремонт диодного моста путем замены его запчастей проблематичен. Поэтому решить проблему можно путем замены диодного моста на новый. При замене диодного моста монтируют контактный болт, устанавливают выводы обмоток статора, устанавливают щеточный узел. После установки защитного кожуха монтируется диодный мост, подключается электропитание и надевается ремень привода на шкив. После установки ремня на шкив следует проверить натяжение ремня привода.

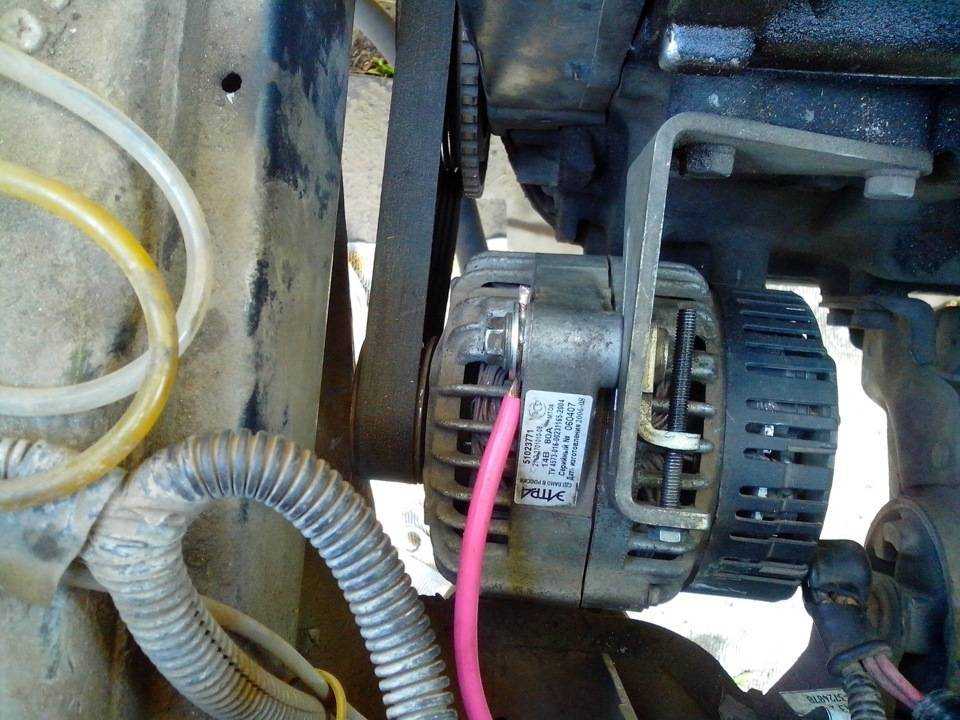

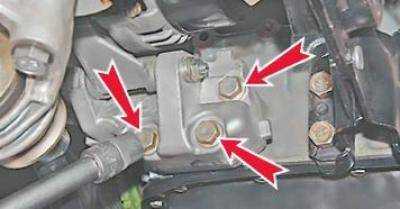

Замена генератора ВАЗ 2114 — 15

Рассмотрим как быстренько сделать замену старого генератора ВАЗ 2114 (-15) и поставить вместо него новый.

Поводом для замены может служить отсутвие зарядки, либо её показания слишком низкие. Нормальные показания зарядки для генератора — не менее 13 вольт с полной нагрузкой на 3000 об/минуту, но не более 14,7 вольт без нагрузки, на таких же оборотах. Но низкая или высокая зарядка — это не повод сразу же выкидывать генератор, причин для этого может быть много.

Генератор на переднеприводный ВАЗ достаточно дорогой, стоит в районе 3.000 — 3.500 рублей, конечно по сравнению с иномарками запчасти ВАЗ намного дешевле.

Генератор ваз 2110

Назначение

Генераторная установка является достаточно надежным устройством, хорошо переносящую как повышенную вибрацию силового агрегата, так и большие перепады подкапотных температур, а так же имеющей высокую стойкость к воздействиям влажной среды и грязи.Параметры выходного тока генератора должны быть стабильны на всех режимах работы двигателя, при любых его нагрузках и частотах вращения.Главными требованиями, стоящими перед генератором, являются:

Параметры генерируемого электрического тока должны быть таковы, что бы при любых режимах работы двигателя и нагрузки на бортовую сеть автомобиля не только не происходил интенсивный разряд аккумуляторной батареи, но и происходила ее подзарядка;
При любой частоте вращения двигателя и изменении нагрузки во всем диапазоне его работы напряжение в электрической цепи автомобиля должно быть стабильным и соответствовать заявленной величине.

Устройство

Прежде чем искать в своем ваз 2110 неисправности генератора необходимо знать что принципиальная конструкция и принцип его работы одинаковы для всех типов автомобилей. Они могут различаться лишь в габаритах, качеством изготовления и расположением монтажных креплений. Поэтому для расширения своего кругозора можете прислушиваться к советам владельцев всех марок автомобилей, благо некоторые запасные части генераторов взаимозаменяемы.

Замена в генераторе ваз 2110

На фото выделены основные составляющие генератора:

Шкив ремня генератора(надеюсь пояснять его назначение нет необходимости);
Корпус, состоящий из передней половинки находящейся со стороны шкива и задней, которая устанавливается со стороны контактных колец. Помимо этого в задней части корпуса размещен щеточный узел, выпрямитель, регулятор напряжения, а также выводы электропроводки для подключения к электрической цепи автомобиля.

В корпусе устанавливается статор, и размещаются опорные подшипники ротора, так же на нем имеются крепления для установки генератора на двигатель автомобиля.

Ротор с обмотками возбуждения выводы которых соединены с цилиндрическими, выполненных из меди контактными кольцами;
Сердце генератора – статор. Именно в пазах между его стальных листов, где находится трехфазная обмотка и вырабатывается необходимый автомобилю электрический ток;
Сборка выпрямительных диодов (без комментариев);
Регулятор напряжений необходимый для поддержания напряжения в электрической цепи автомобиля в заданных параметрах во время изменения нагрузок, частоты вращения генератора и температуры окружающего воздуха;
Щеточный узел, где находятся подпружиненные щетки находящиеся в контакте с контактными кольцами ротора;
Пластмассовая крышка, защищающаяся диодный модуль.

Принцип работы

Приступаем к самой интересной части нашей статьи.Итак, поворачиваем в замке ключ зажигания и:

На контактные кольца, через щеточный узел, а затем на обмотку возбуждения ротора поступает электрический ток;
В обмотке ротора, который начинает вращаться одновременно с коленчатым валом двигателя, находится магнитное поле, которое пронизывает обмотки статора, вследствие чего на его выводах напряжение с переменным значением;
Когда генератор достигает определённой частоты вращения, он переходит в режим самовозбуждения, то есть ток на обмотку возбуждения ротора начинает поступать непосредственно от самого генератора;
Вырабатываемое переменное напряжение с помощью блока выпрямителей преобразуется в постоянное. Именно в этом состоянии происходят процессы зарядки аккумуляторной батареи и обеспечения электричеством потребителей тока;
Регулятор напряжения включается в работу в процессе движения автомобиля, когда меняются нагрузка на генератор и его частота вращения. Его задачей является регулировка времени включения возбуждающей обмотки ротора.

Это время уменьшается при меньших внешних нагрузках и при возрастающих частотах вращения ротора генератора, и возрастает при увеличении нагрузок и снижении частоты вращения.

Принцип работы генераторной установки переменного тока

Надеюсь, моя краткость не помешала понять вам принцип работы генераторной установки переменного тока, в противном случае в сети всегда можно найти соответствующее по теме видео.

Итак, основными параметрами являются:

Номинальные значения напряжения, тока и частоты возбуждения;
Частота, с которой происходит самовозбуждение обмотки;
Коэффициент полезного действия (КПД).

В нашем случае электрическая система имеет номинальное напряжение в 12 вольт, а номинальным током считается его максимальное количество, получаемое при номинальной частоте вращения генератора (80 ампер при 6000 оборотах в минуту).

Замена щеток генератора ВАЗ-2114

Если генератор не справляется со своими задачами, то не всегда требуется замена детали полностью. Иногда хватает только замены щёток, что обойдётся в 10 — 15 раз дешевле нового устройства. Проще всего щётки менять при неснятом генераторе. Для этого необходимо отсоединить клемму и отсоединить идущие к генератору провода. Щёткодержатель извлекается, а крепящие его болты предварительно вывинчиваются. Старые детали удаляются, посадочное место чистится и в него устанавливаются новые щётки. В среднем щётки меняются раз в 50 тысяч км, но в случае уменьшения выступающей части деталей менее 5 мм необходимо в срочном порядке произвести замену элементов.

голоса

Рейтинг статьи

Признаки, говорящие, что пора менять щетки генератора:

Генератор – это главный узел в системе подачи электроэнергии автомобиля. Иногда он выходит из строя, но не стоит его выбрасывать и спешить покупать новый. Часто проблема в том, что стерлись щетки генератора и достаточно их заменить для дальнейшей бесперебойной работы этого узла. Замена щеток генератора достаточно простая процедура, но для начала стоит выяснить, какие признаки могут указывать на износ щёток.

Часто при проведении профилактического осмотра автомобиля не уделяют внимание различным мелочам. Щетки генератора – одна из таких мелочей, если они сотрутся, то генератор перестанет подавать зарядку аккумулятору. Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега

Диагностику щёток можно провести, не снимая генератор, а в некоторых случаях может даже получится их заменить без снятия основного узла

Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега. Диагностику щёток можно провести, не снимая генератор, а в некоторых случаях может даже получится их заменить без снятия основного узла.

Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
Фары, габариты и даже подсветка салона тускнеет и мигает;
Резкое снижение напряжения бортовой сети автомобиля ;
Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Каждый из данных пунктов может указывать на износ щёток генератора, которые располагаются внутри этого узла. Многие задаются вопросом, как проверить щётки. Для того чтобы проверить, какова остаточная длина щеток генератора, достаточно отключить генератор от АКБ и снять регулятор напряжения. После этой процедуры можно на глаз определить, насколько стёрлась любая из щёток генератора. Если длина будет менее 0, 5 сантиметра, менять щётки нужно однозначно. Проверка щеток должна проводиться при плановом осмотре генератора.
