Признаки неисправности диодного моста генератора на ваз, способы диагностики и способы исправления

Как заменить диодный мост генератора на ВАЗ 2110-ВАЗ 2112?

Снятие: Сперва снимите генератор с автомобиля (Подробную инструкцию, читайте в статье: «Замена генератора на ВАЗ») и затем отщёлкните по бокам фиксаторы которые крышку крепят к генератору (Как их отщёлкнуть, читайте в этой же статье, просто чуть выше) и её снимите, а как только она будет снята и отложена в сторонку, приступайте к снятию, в начале отвёрткой или гаечным ключом (У всех по разному крепится регулятор напряжения), выкрутите либо винты, либо болты крепления регулятора (см. фото 1) и потянув за него, снимите, отсоединив при этом ещё от регулятора разъём провода (см. фото 2), следом накидным ключом или головкой отверните три болта (Указаны цифрами 1 на фото 3), которые крепят провода к диодному мосту и ещё один болт выкрутите, крепящий сам диодный мост (Указан цифрой 2) и сняв провода, откинув их в сторонку, отверните крестовой отвёрткой винт который конденсатор крепит (см. фото 4) и снимите диодный мост и конденсатор с генератора автомобиля.

Примечание! Все болты которые выкручивать будете, заверните строго на свои места, поэтому все их запоминайте или маркером пометьте, это обязательно, потому что если вы перепутаете и завернёте болт идущий без изолирующей и упорной шайбы в не то место, то генератор попросту замкнёт на массу и работать не будет!

Установка: Установка диодного моста осуществляется в обратном порядке снятию, вся операция проводится легко и быстро, главное собрать правильно всё не забудьте и обязательно с видео-роликом который в конце расположен ознакомьтесь.

Дополнительный видео-ролик: Обязательно просмотрите чуть ниже расположенный ролик, он вас предостережёт от неправильной установки диодного моста и короткого замыкания, после установки генератора, если вы сделаете всё правильно, точно никакого не будет.

Примечание! Если вы хотите увидеть наглядно каким образом можно проверить диодный мост на исправность, то в таком случае ознакомьтесь с роликом который размещён ниже:

Причины неисправностей

Практика автомобилистов показывает, что замена диодного моста может быть вызвана различными причинами, но основной из них является все же особенность заводского изготовления.

Потому давайте детальнее познакомимся с причинами выхода из строя выпрямителя, которые могут повлечь за собой необходимость замены устройства.

Причина	Особенности
Заводское исполнение	Многие производители используют алюминиевые оболочки для диодов, которые не отличаются высоким качеством и надежностью. Выбирать рекомендуется стальные оболочки. Опыт специалистов и автомобилистов показывает, что самые лучшие выпрямители сегодня делают в Беларуси
Влага	Влага может проникнуть внутрь конструкции, привести к появлению окислений пространства между корпусом и диодами
Масло	Масло также приводит к нарушению функциональности устройства, если проникает внутрь конструкции генератора и конкретно на диодный мост
Путаница полярности АКБ	Если при подключении аккумуляторной батареи к зарядному устройству или при «прикуривании» вы случайно перепутаете полярность, это с высокой долей вероятности приведет к поломке, перегоранию моста
Слабый аккумулятор	Если аккумулятор не тянет, постоянно имеет слабый заряд, виновником может быть именно выпрямитель

Прежде чем приступать к замене устройства, необходимо для начала проверить генератор и мост, тем самым убедиться, что виновником проблем является именно выпрямитель.

Преимущества заводского выпрямителя

Многие считают, что при ремонте автомобиля лучше использовать аналоговые запчасти, которые стоят дороже, но обладают более высоким качеством. Это справедливое утверждение для многих запчастей, что уж скрывать.

Но если речь идет о выпрямителе, то для ВАЗ 2110 при замене лучше использовать заводской вариант, то есть монолитный диодный мост.

Объясняется это несколькими важными преимуществами. А именно:

Доступная цена, что позволяет выполнить недорогой ремонт своими руками;
Небольшие размеры, компактность устройства;
Используемые диоды эффективно взаимодействуют друг с другом, их параметры совпадают оптимально;
За счет качественной компоновки диодами, функционирование моста осуществляется в едином режиме нагрева. Это, в свою очередь, позволяет избежать перегрева с высокой долей вероятности;
Простота замены и установки. Процедура легкая, что позволяет производить ремонт своими руками.

Замена диодного моста в ВАЗ 2110

Замена диодного моста не отличается особой трудностью, если соблюдать правила техники безопасности и инструкции.

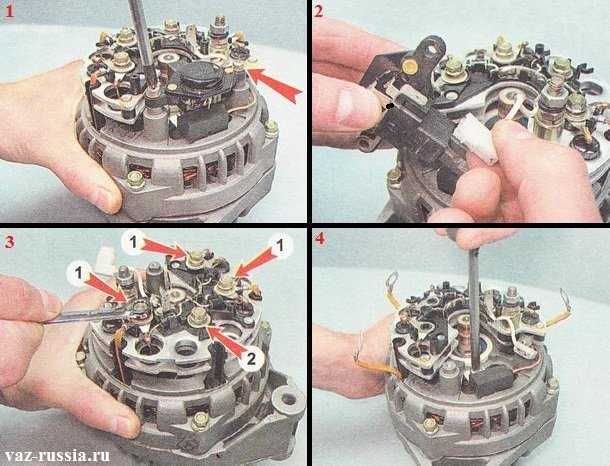

Чтобы выполнить замену моста, требуется следующее:

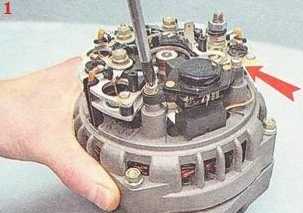

Снимается генератор с машины, освобождается от крышки. Снять крышку следует, открепив фиксатор по бокам. После проделанного можно приступать к работе.
Откручиваются инструментами винты или болты. И снять регулятор напряжения.
Далее, от регулятора отсоединяется разъём провода.
При помощи накидного ключа или головки, открутить три болта, которыми прикреплены провода к диодному мосту, и ещё болтик, крепящий сам мост.
Пятый шаг заключается в избавлении от проводов. Сняв и убрав провода в сторонку, чтобы не мешались.
При помощи крестовой отвёртки требуется открутить винт, крепящий конденсатор. Дальше надо снять сам конденсатор с генератора и диодный мост.
Взяв новый диодный мост, поставить на место старого и прикрутить его, не забыв про конденсатор. Вся установка нового устройства происходит в обратном порядке.

На этом замена диодного моста на ВАЗ 2110 завершена. Сама процедура замены не займёт много времени и сэкономит денежные средства, которые потратились бы не только на новое автомобильное устройство, но и установку в автосервисе. Вся операция несложная, проделать её сможет даже новичок. Главное, не забывать проводить диагностику каждой детали авто и бережно к нему относиться.

Выпрямительный блок

Пульт управления и сигнализации агрегата фильтра АРС-250 ( 400.| Повысительно-выпрямительный блок с высоковольтным распределительным устройством.

Выпрямительный блок собран из селеновых выпрямителей по однофазной мостовой схеме, каждое плечо которого состоит из 39 блоков по 70 выпрямительных шайб диаметром 30 мм с допустимым напряжением 20 в и током 300 ма. Высоковольтное распределительное устройство ( РУ-80), рассчитанное на напряжение 80 кв и ток нагрузки до 1000 ма, предназначено для подключения высоковольтных цепей электрофильтра. Корпус устройства крепится на крышке повысительно-выпрямительного блока.

Выпрямительный блок и трансформатор охлаждаются при помощи вентилятора.

Выпрямительный блок состоит из трансформатора с первичном обмоткой на 110 в и селенового выпрямителя, составленного из нескольких групп селеновых шайб.

Тракторный вентильный генератор. / — блок регулятора. 2 — статор. 3-ротор. 4-обмотка возбуждения. 5 — выпрямительный блок.

Выпрямительный блок тракторного ВГ мощностью 1 кВт и более закреплен на задней крышке и охлаждается собственным центробежным вентилятором, установленным на валу генератора.

Выпрямительный блок, так же как у автомобильного ВГ, закреплен во внутренней полости генератора, а регулятор напряжения — на его задней крышке.

Выпрямительный блок ( см. рис. 2.2, блок 7) является основным источником питания токовой цепи измерительной схемы. Он представляет собой двухполупериодный селеновый выпрямитель и состоит из трансформатора, селенового столба, П — образного фильтра и переключателя на выходе выпрямителя. На первичную обмотку трансформатора выпрямительного — блока подается ток напряжением 220 В от феррорезонан-сного стабилизатора СНЭ-05-220.

Выпрямительный блок включает в себя три моноблока, соединенных в схему двухполупериодного трехфазного выпрямителя. В каждом моноблоке, являющемся одновременно радиатором и токопроводящим зажимом средней точки, установлено по две полупроводниковые кремниевые шайбы.

Выпрямительный блок предназначен для стгбклкзяцик тиса накала излучателей 13, 27 к подачи вестабшшзяровакных напряженки в блок стабилизации.

Выпрямительный блок выполняется по трехфазной мостовой схеме. В связи с наличием выпрямительного блока и подачей на генераторные лампы постоянного напряжения повышается КПД установки.

Выпрямительный блок 2, вмонтированный в крышку /, отличается от традиционных тем, что в него вмонтированы три дополнительных диода прямой проводимости ( см. схему на рис. 2.18), через которые осуществляется питание обмотки возбуждения от генератора. Выпрямленное напряжение с дополнительных диодов подается на штекерный вывод 10, обозначаемый на схемах вывод 61, и проводником на штекерный вывод / / регулятора напряжения 12, который имеет маркировку В.

Выпрямительный блок выполнен по трехфазной мостовой схеме и состоит из трех соединенных параллельно селеновых столбов с пластинами размером 100Х Х400 мм.

Выпрямительный блок состоит из двух выпрямителей, собранных по мостовой схеме на диодах 6 и 7 ( Д7Ж) с П — образными дроссельно-конденсаторными фильтрами и электронными стабилизаторами напряжения.

Выпрямительный блок на 1000 А состоит из шести вентильных плеч. Выпрямительный блок выполнен в виде шкафа с двусторонним расположением дверей. В шкафу находятся 36 вентилей с охладителями.

Как проверить диодный мост Ваз 2110 – пошаговая инструкция

Лично я знаю несколько способов проверки диодного моста автомобиля Ваз 2110. С помощью

Тестер
лампа.

Каждый из этих методов подробно описан ниже, так что вы можете проверить его самостоятельно. Достаточно иметь мультиметр и уметь им пользоваться, не обращаясь в сервис. Все остальное будет объяснено позже.

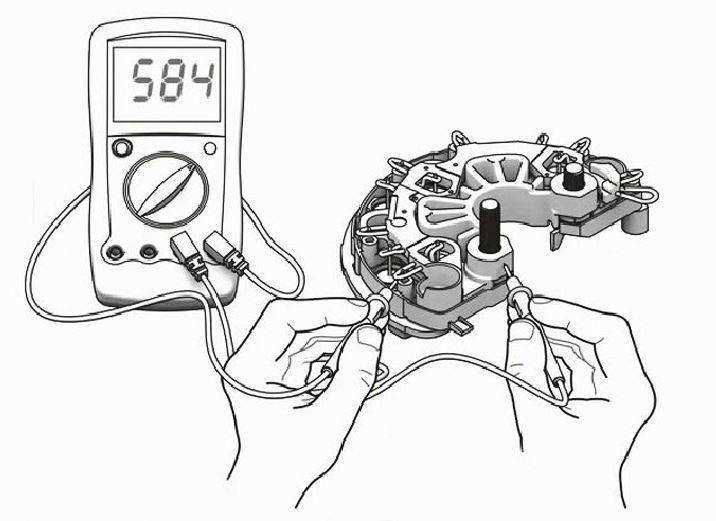

Как проверить диодный мост Ваз 2110 с помощью мультометра

Необходимо переключить мультиметр в режим измерения сопротивления и установить звуковой дисплей.
Затем щуп измерительного прибора подключается к каждому выводу диода. Отрицательная клемма (минус) должна быть подключена к центральной стальной или алюминиевой пластине, а положительная клемма — к луженому металлическому проводнику диаметром не менее 1 мм.
Для проверки каждого диода сначала коснитесь одним щупом сердечника или центральной пластины, а затем другим щупом коснитесь выводов на другой стороне диода. После этого зонд необходимо будет заменить. Если с диодом нет проблем, мультиметр будет издавать звуковой сигнал только тогда, когда щуп находится в определенном положении.

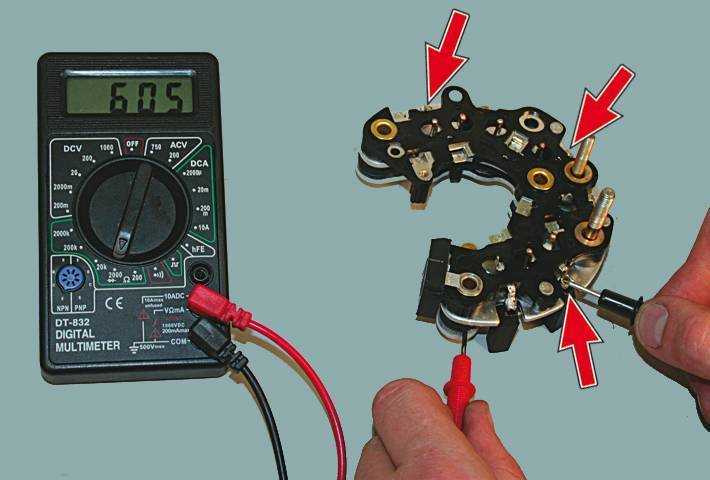

Проверка диодного моста Измерьте сопротивление с помощью мультиметра ВАЗ 2110
Если тестер подает звуковой сигнал при всех соединениях, значит, диод сломан. Если он вообще не подает звуковой сигнал, вероятно, диод сломан. Если проверяется только одна сторона моста, тестер подаст звуковой сигнал.

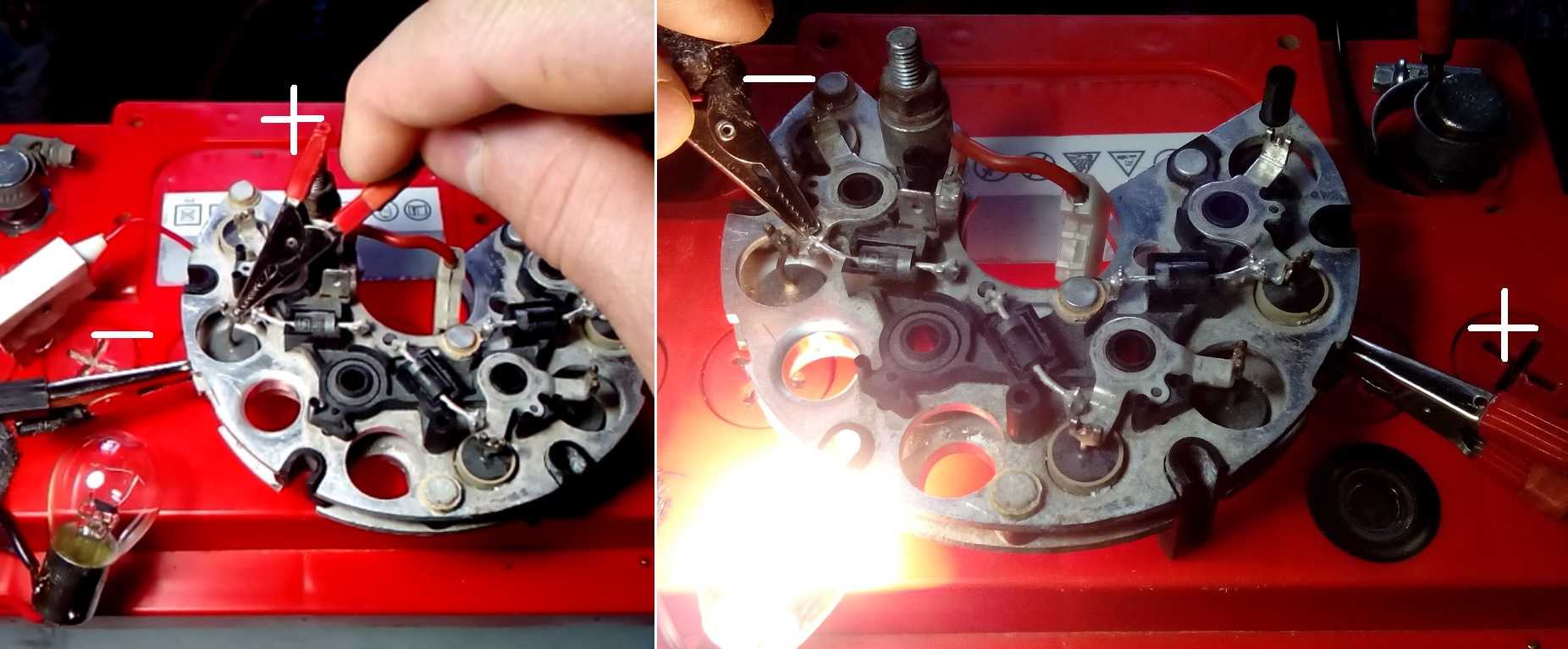

Как проверить диодный мост Ваз 2110 при помощи лампочки

Существует также способ проверки диодного моста Ваз 2110 с помощью лампочки без демонтажа устройства. Для этого

Снимите защитную крышку генератора.

Как проверить диодный мост генератора ВАЗ 2110 с помощью лампочки шаг 1

Проверьте работу всей цепи диодов, подключив один конец лампы (1-5, 12 В) к минусу батареи, а другой конец — к плюсу клеммы «30». Если лампочка загорается, значит, цепь закорочена, то есть один или несколько диодов в цепи вышли из строя, и остается только определить, какой диод (положительный или отрицательный)

Эта информация подскажет мудрому автовладельцу, на что следует обратить внимание, чтобы избежать перегорания диодного моста генератора.
Для этого подключите отрицательный вывод лампы к самому генератору, а положительный — к одному из крепежных болтов диодного моста. Если лампочка горит (постоянно или мигает), это означает, что имеется короткое замыкание либо в лампочке, либо во вращении обмоток статора.

Как проверить диодный мост генератора Ваз 2110 с помощью лампочки шаг 2

Теперь перейдем к положительному диоду

Подключите положительный заряд батареи через лампочку к клемме «30» генератора, а отрицательный — к одному из крепежных болтов выпрямительного блока. Лампочка должна загореться, что является явным признаком короткого замыкания.

Как проверить диодный мост генератора Ваз 2110 с помощью лампочки шаг 3

Последний шаг — диагностика дополнительного диода. Отрицательный заряд батареи остается на одном из винтов, удерживающих диодный мост на месте, а положительный подводится через лампу к клемме генератора «61». Тот факт, что он также излучает свет, указывает на наличие короткого замыкания в этой группе диодов.

Принцип работы генератора 2110, 2111, 2112

При включении зажигания подается напряжение от аккумулятора, через замок зажигания, на монтажный блок (смотри схему подключения генератора на данной странице). Оттуда ток уходит на панель приборов и зажигает контрольную лампочку, подтверждая о подачи электроэнергии на генератор. Далее напряжение поступает на контакт D генератора ВАЗ 2110, 2111, 2112. С него через щетки подается на контактные кольца ротора и далее на обмотку возбуждения, расположенную под клювообразными полюсными наконечниками. Здесь электрический ток индуцирует магнитное поле. От магнитного поля в обмотках статора возникает электрический переменный ток. Данный переменный ток подается на выпрямительный блок. В выпрямительном блоке проходя разделение на плюсовой и минусовой заряды напряжение («+») подается на контакт В+ и далее к потребителям электроэнергии. Минусовой заряд с отрицательных диодов уходит на массу и к котакту «-» аккумулятора. От статора через дополнительные диоды «+» подается на обмотку возбуждения ротора и далее будет поддерживать в ней индуктивность в течении всего времени вращения генератолра. С дополнительных диодов плюс одновременно поступает на сигнальную лампочку. Но упершись в минусовой диод не проходит к лампочке и она гаснет. Это значит генератор ВАЗ 2110, 2111, 2112 начал вырабатывать напряжение и снабжать им всю машину. При срабатывании двигателя начинает работать генератор, который начинает обеспечивать себя и всех потребилелей электрическим постоянным током.

Инструкция по замене своими руками

В случае поломки ремонт ДМ заключается в его замене, которая производится так:

Для начала нужно отключить зажигание, открыть капот и обесточить бортовую сеть, для этого отключается АКБ.
Когда клемма батареи будет сброшена, нужно будет отключить розовый кабель, отвечающий за активацию генераторного узла. Сам провод фиксируется с помощью болта и гайки, саму гайку нужно будет выкрутить.
Теперь вам необходимо немного ослабить натяжку верхней, а также нижней гаек. Открутите натяжные винты и демонтируйте ремешок. Осмотрите его — если на ремне видны следы повреждений — трещины, расслоения — то его лучше сразу поменять. Если ремешок целый, отложите его в сторону.
Выполнив эти действия, необходимо провернуть генераторный механизм на 90 градусов, это делается для того, чтобы вы могли получить доступ к нижнему крепежному винту. Выкрутите его.
Далее, внимательно осмотрите корпус демонтированного агрегата. При необходимости произведите очистку — грязи не должно быть, особенно, на соединениях. Попадание грязи внутрь корпуса генератора также может привести к его некорректной работе и даже выходу из строя

Отогните фиксаторы и демонтируйте крышку.
Далее, вам нужно максимально осторожно, но наиболее эффективно произвести очистку внутренних частей колец.
После этого вам остается только произвести демонтаж вышедшего из строя ДМ и произвести его замену на рабочую деталь. Когда установка будет завершена, производится сборка конструкции в обратной последовательности
Не забудьте натянуть ремешок, только проследите за тем, чтобы он был не перетянут, это важно

Сделав это, вам нужно будет запустить мотор вашего авто и произвести диагностику работы нового ДМ.

Загрузка …

Почему перегорает диодный мост

Есть несколько причин выхода из строя диодного моста на автомобилях ВАЗ. Чтобы поломка не возникала повторно, нужно проверить машину на наличие одного из вариантов, описанных ниже. Только устранив проблему, можно обеспечить нормальную работу.

Чаще всего мост сгорает из-за следующего:

Попадание влаги внутрь корпуса генератора. Со временем кожухи или соединения могут стать не очень плотными, что и провоцирует попадание воды. Также диоды сгорают из-за загрязнений: сажи, частиц смазки, которые неизбежно со временем накапливаются внутри генератора.
Неисправный аккумулятор также может спровоцировать сгорание диодов. Еще один очень распространенный вариант – когда автолюбители путают плюсовую и минусовую клеммы на АКБ при подключении. В этом случае диодный мост сгорает практически всегда.
Если машину заводили путем «прикуривания» от другого авто с нарушением правил этого процесса, также могут сгореть диоды.

К сведению!

У диодного моста, как и у любой запчасти, есть свой ресурс работы. Обычно он составляет около 10 лет, после чего узел может выйти из строя из-за естественного износа.

Лучше всего периодически делать диагностику автомобиля, проверять исправность основных узлов и проводить осмотр, чтобы выявить проблемы, когда они еще не фатальны. Рекомендуется проверять АКБ ежегодно, замерять уровень зарядки, чтобы следить за состоянием генератора.

Признаки неисправности генератора

Генератор на ВАЗ 2110 имеет средний ресурс около 80-100 тыс. км, после чего возможны сбои в его работе. Причин поломок может быть много: подшипники генератора, щетки, обмотка и т.д.

В результате неисправностей на бортовую сеть подается слабый ток

В этом случае важно обращать внимание на следующие признаки:

на приборной панели появляется значок аккумулятора (указывает на то, что батарея не заряжается);
при включении света фары горят неярко или свет пульсирует (нестабильное напряжение);
включение дополнительного оборудования приводит к тому, что подсветка приборной панели тускнеет;
нагрузка на бортовую сеть приводит к тому, что вентилятор печки работает слабо и т.д.

Замена диодного моста генератора ВАЗ 2110 своими руками: инструкция

Что касается месторасположения, то здесь необходимо уточнить, что ВАЗ-2110 на 8 клапанов и ВАЗ-2110 на 16 клапанов имеют разные двигатели. Таким образом, расположение тоже может несколько отличаться. Но обычно он располагается на генераторе, вернее, на задней крышке, в виде подковы. Узнать его несложно, если же вы затрудняетесь, то посмотрите фото этого механизма, что поможет быстрее понять, где он находится.

Функции диодного моста генератора такие:

Блокировка попадания тока в статорную обмотку генератора, то есть выполнение роли клапана.
Повышение надежности функционирования генератора.

Причины неполадок

Как показывает практика, в основном главная причина неполадок заводская. Если оболочка сделана из алюминия, то лучше от такого узла отказаться. Если стальная, то такой вариант нужно брать. Она более надежная и долговечная. Если же продавец не предоставляет гарантию, то это также дает понять, что доверять его продукту не стоит.

Помимо этого, причинами поломок могут быть:

попадание влаги, из-за чего окисляется пространство между диодом и корпусом;
попадание масла или других жидкостей;
если перепутана полярность АКБ во время прикуривания.

Если диодный мост не подлежит ремонту, что бывает, если он износился с годами или полностью вышел из строя, то необходимо прибегать к крайней мере – замене данного агрегата.

Детальнее о замене

Конечно, данную процедуру легко может выполнить мастер на ближайшей СТО. Однако многие автолюбители предпочитают самостоятельно ремонтировать либо менять детали на своем автомобиле. Если у вас есть знания и опыт в этом деле, то тогда следуйте данному алгоритму:

В самом начале следует обесточить ВАЗ-2110.
Далее необходимо отсоединить АКБ.
После вытащить розовый провод, который включает генератор. Для этого откручивается гайка с плюсового болта.
Затем требуется ослабить верхнюю и нижнюю гайки и снять болт натяжения. После всего этого надо снять ремень.
Далее генератор поворачивают на 90 градусов, снимая нижний крепежный болт.
Потом все соединения нужно зачистить, в том числе корпус выпрямителя.
Верхнюю часть необходимо особо тщательно зачистить.
После этого производится замена механизма, а сборка всех соединений выполняется обратной последовательности.
В конце нужно проверить, как работает генератор.

Приобретая новый механизм, необходимо знать, что на него обязательно должен идти гарантийный талон. Именно поэтому покупать следует исключительно в специализированных магазинах. Если же вы затрудняетесь произвести собственноручно замену диодного моста, то лучше доверьте эту работу специалистам из технического сервиса. Они без труда выполнят замену, причем без снятия генератора и с гарантией.

Конструктивные особенности

В заводском исполнении диодные мосты для ВАЗ 2110 представляют собой монолитные конструкции, которые отличаются надежностью, финансовой доступностью, компактными размерами;
Существенный недостаток у заводского диодного моста только один — если сгорает один диод, выполнить замену одного элемента не представляется возможным. Приходится покупать новый заводской выпрямитель и менять его со старым местами;
При отказе в работе диодного моста можно попробовать собрать его своими руками из разных диодов;
В заводском исполнении выпрямитель имеет 4 или 6 диодов, а при самостоятельном изготовлении можно добавить еще один дополнительный. Так многие поступают;
При установке дополнительного диода, используют не заводские элементы, а более мощные. Это позволяет им более длительный срок не сгорать.

Качество работы самодельного выпрямителя проверить сложно, из-за чего вмешательство в заводскую конструкцию может только навредить генератору. Тогда вместо покупки дешевых расходников, придется менять чуть ли не весь узел.

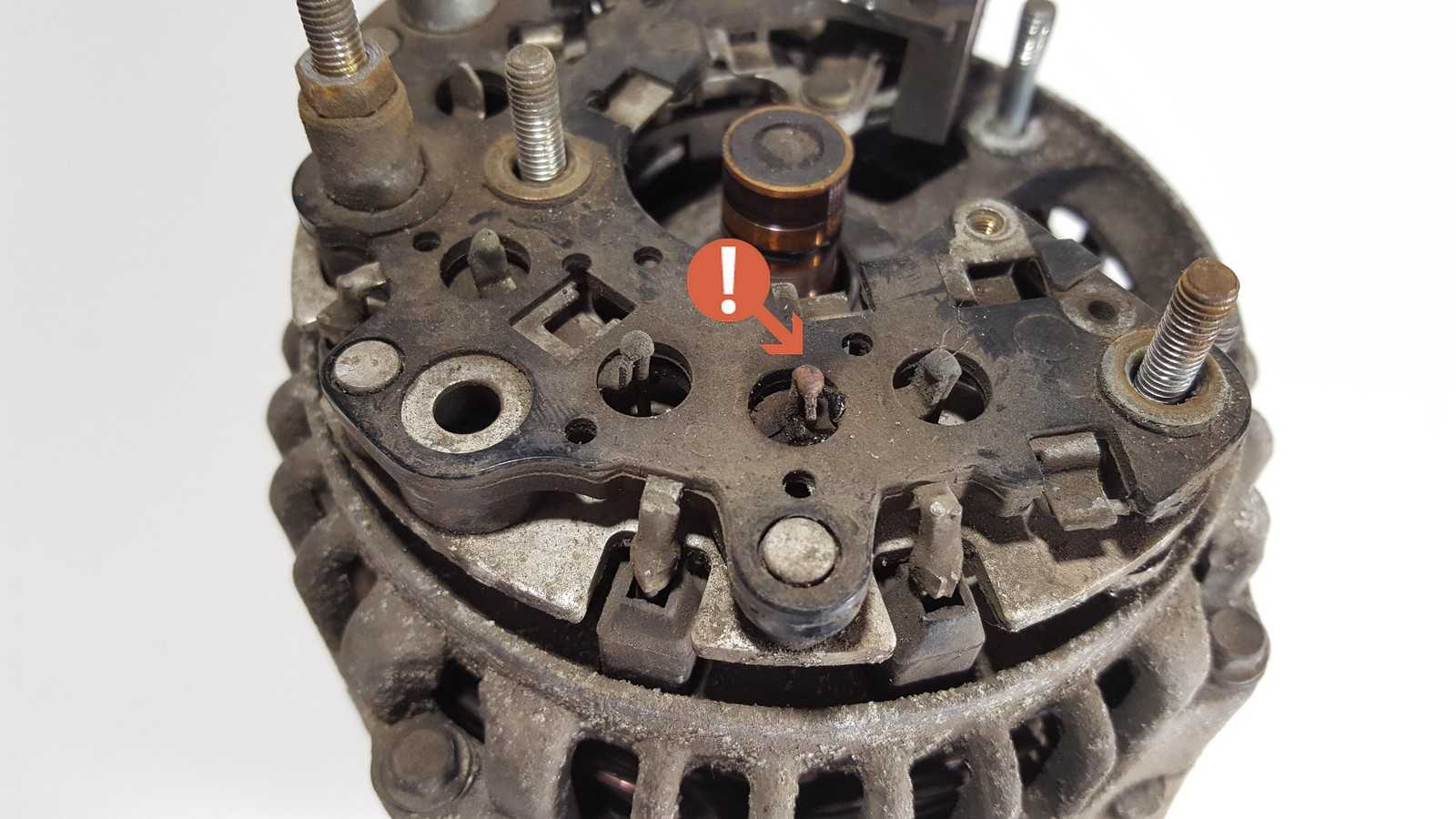

Расположение на генераторе

Ремонт генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Генератор – является электроприбором который отдаёт ток в бортовую сеть автомобиля и заряжает аккумулятор когда двигатель работает, если он выходит из строя то первая проблема которая начинается с автомобилем, это загорается лампа заряда АКБ (Об этой лампе мы чуть позже поговорим) и на машине в прямом смысле после этого нельзя ездить, всё дело в том что система зажигания у любой машины которая работает на бензине, потребляет электричество и проводит его (Проводят электричество высоковольтные провода, свечи зажигания и другие агрегаты), тем самым двигатель и работает, а если вдруг аккумулятор сядет и в бортовую сеть уже не будет подаваться ток, то машина просто заглохнет и больше не заведётся до тех пор, пока аккумулятор вновь не будет заряжен.

Примечание! Чтобы произвести процедуру по ремонту генератора, вам будет нужно запастись: Обязательно мульти-метром и по возможности ещё контрольной лампой, а так же отвёрткой, различного рода ключами (Гаечными, накидными и так далее), кроме того понадобится ещё и маркер и мелкозернистая шкурка!

Проверка состояния

Проверка диодного моста выполняется достаточно просто даже самостоятельно. Ехать на станцию технического обслуживания нет никакой потребности.

https://youtube.com/watch?v=3JckJjT24gc

Все, что вам необходимо, это наличие мультиметра.

Плюсовой щуп мультиметра подключаем к диодной шине.
Аналогично соединяем минусовой щуп с минусовым выводом диодного моста.
Теперь смотрим на показания прибора. Если все хорошо с выпрямителем, тогда на вашем мультиметре вы увидите показания, близкие к бесконечности. Если таковых не появляется, тогда с устройством возникли проблемы, придется его менять.
Но это не все

Теперь щупы следует поменять местами, то есть минус соединить с плюсом, а плюс с минусом.
Вновь обращаем внимание на наш мультиметр. Что вы там видите? Если отображается несколько сотен Ом, единиц измерения сопротивления, тогда узел работает нормально, он исправен.
Для проверки дополнительного диода, если таковой имеется, повторите те же действия, описанные выше в нашей инструкции.

Замена

Если проверки показали, что с диодным мостом что-то не так, не остается ничего другого кроме как заменить устройство. Сложного в этом ничего нет. Особенно, если вам уже приходилось разбирать генератор или по крайней мере извлекать его.

Отключите аккумуляторную батарею. Для этого достаточно снять с нее минусовую клемму.
Отсоедините розовый провод, который отвечает за включение генератора. Чтобы сделать это, потребуется открутить крепежную гайку с плюсового болта.
Ослабьте немного натяжение верхней и нижней гайки, отвинтите натяжные болты, снимите ремень. Его можно пока отложить в сторонку.
Поверните ваш генератор на 90 градусов, после чего вы сможете демонтировать нижний крепежный болт.
Внимательно осмотрите корпус вашего генератора. Может потребоваться очистить корпус выпрямителя. При наличии загрязнений на нем и на соединениях, не лишним будет выполнить зачистку. Это позволит новому устройству функционировать более качественно и эффективно.
Постарайтесь максимально аккуратно, но в то же время тщательно зачистить внутренние части кольца.
Снимите старый диодный мост, после чего выполните процедуру обратной сборки.
Запустите двигатель, проверьте работоспособность нового выпрямителя.

Демонтированный элемент

Обратная сборка выполняется в строгой последовательности, учитывая при этом индивидуальные конструктивные особенности нового выпрямителя генератора.

Включившись в работу, генератор начинает вырабатывать постоянный ток, но для работы всех приборов в машине, а также для зарядки аккумулятора нужен переменный (пульсирующий с четко определенной частотой).

Именно преобразованием тока и занимается диодный мост генератора ВАЗ 2110, который еще называют выпрямителем. И хотя конструкционных вариантов много, но автомобили комплектуются трехфазными, преимущества которых очевидны:

На выходе они создают наименьшее пульсирующее напряжение;
Трехфазные выпрямители подходят для диодов мостовых и полумостовых;
Дают возможность установить дополнительный конденсатор – фильтр тока.

Особенности работы автомобильного генератора

После поворота ключа зажигания ток проходит в обмотку возбуждения. Здесь им управляет стабилизатор напряжения, который питается от секции выпрямителя.

Автомобильный генератор вырабатывает переменный ток, который после выпрямления диодным мостом становится постоянным. Таким образом, такой агрегат относится к группе вентильных генераторов постоянного тока.

Его отличительной чертой является поддержание напряжения в узком диапазоне значений. За напряжение генератора отвечает специальный регулятор, который в народе называют «таблетка», «шоколадка», «щетки».

Данные устройства повышают напряжение до 13,6 Вольт.

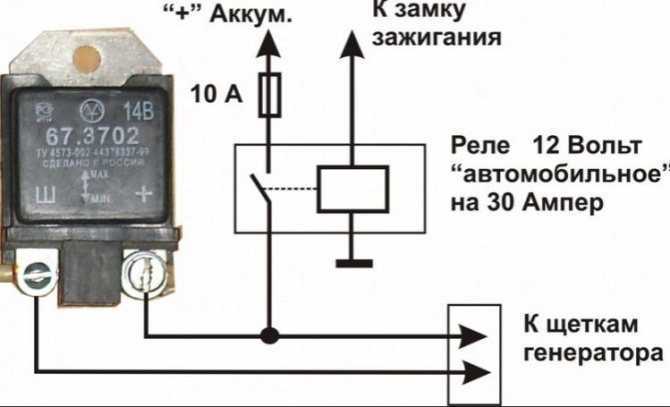

На сегодняшний день их подключают по двум основным схемам. Более старый вариант отличается надежностью, работает стабильно, поддерживая напряжение примерно на постоянном уровне. Обновленная схема имеет множество недостатков.

Уникальностью именно автомобильного агрегата является то, что он вырабатывает электричество, преобразовывая механическую энергию вращающегося моторного коленчатого вала, который связан со шкивом генератора ремнем. При этом частота вращения двигателя – это величина непостоянная.

Таким образом, главной задачей данного электрического узла является зарядка АКБ, питание всех потребителей авто стабилизированным напряжением.

При этом независимо от оборотов мотора, напряжение всегда должно оставаться в рамках примерно 14 Вольт. В противном случае это негативно скажется как на аккумуляторе, так и на электрической цепи. Перезаряд и недостаточный заряд пагубно скажется на батарее.

Причины поломок

Как показывают многочисленные проверки, основная причина поломок – заводская

Здесь, в первую очередь нужно обратить внимание на оболочку, в которой находятся диоды. Если она алюминиевая, лучше такой узел не брать

Значительно надежнее — стальная.

К тому же, если продавец не предоставляет гарантию – следует насторожиться. По отзывам в Интернете, самые ненадежные диодные мосты производства Беларуси.

Еще одна причина – попадание влаги, как следствие — окисление пространства между самим диодом и корпусом;
Попадание масла или других рабочих жидкостей ВАЗ 2110 на поверхность;
Если вы во время прикуривания или зарядки перепутали полярность АКБ, то диодный мост может запросто «вылететь»;
Заподозрить, что у ВАЗ 2110 подводит выпрямитель, можно также в том случае, если пропадает зарядка аккумулятора.
