Ремонт генератора на ваз 2110 своими руками в гараже

Диагностика

В силу того, что цена нового генератора «кусается», а ремонтопригодность довольно таки высока многие автомобилисты своими руками устраняют в ваз 2110 неисправности генератора, что я и предлагаю вам сделать с помощью настоящей инструкции:

Неисправность №1

В случае, когда в щитке приборов контрольная лампочка показывает разряд аккумуляторной батареи, а при проверке тестером в электрической цепи автомобиля напряжение не поднимается выше 13,2 вольта необходимо проверить:

Проверка напряжения в бортовой сети

Натяжение приводного ремня генератора ваз- при необходимости подтяните;
На повреждение вентили блока выпрямителей – замена всего выпрямительного блока;
Диоды, питающие возбуждающую обмотку ротора – замена диодов или всего блока выпрямителей;
Вывода возбуждающей обмотки идущие от контактных колец на предмет их отпайки – припаять выводы/замена ротора или всего генератора в сборе.

Так же возможно короткое замыкание обмотки статора, ее обрыв или замыкание «на массу» (в этом случае появляется в ваз 2110 шум из генератора, генератор «воет»). Данные предположения проверяются с помощью омметра, при выявлении неисправности статор или весь генератор подлежат замене.

Неисправность №2

Контрольная лампа в щитке приборов так же сигнализирует о разрядке батареи, а тестер выдает значение напряжения в цепи автомобиля не менее 14,7 вольт:

Однозначно вышел из строя регулятор напряжения (замкнулись контакты вывода «DF» с «массой») – замена регулятора.

Неисправность №3

Отчетливо слышен в ваз 2110 шум генератора:

Если прослушиваются звуки типа подвывания и повизгивания. При отключении проводов остаются, а при снятии приводного ремня исчезают, это значит что вышли из строя подшипники — замена подшипников (передний меняется в сборе с крышкой);
Если же при отключении проводов шумы исчезают, это указывает на короткое замыкание обмоток статора замыкания их на «массу» — замена статора/генератора.

Так же в этом случае возможно замыкание одного из вентилей, что грозит заменой блока выпрямителей.

Неисправность№4

Контрольные лампы в щитке приборов при повороте ключом замка зажигания не загораются:

Проверка в монтажном блоке предохранителя «F19» — замена (желательно выяснить причину выхода из строя предохранителя);
Обрыв электрической цепи в комбинации приборов «выключатель зажигания» — проверьте целостность голубого провода с красной полосой, идущий от монтажного блока до замка зажигания, а так же провод оранжевого цвета идущего от щитка приборов к монтажному блоку;
Неисправность группы контактов замка зажигания – проверьте тестером наличие контакта, при необходимости замените контактную группу или весь замок зажигания.

Неисправность №5

При включении зажигания и при работе двигателя не загорается контрольная лампа сигнализирующая о разряде аккумуляторной батареи, остальные лампы в комбинации приборов работают:

Перегорание контрольной лампы/плохой контакт – перегоревшую лампочку заменить/контакты в посадочном месте зачистить и прижать;
Обрыв электрической цепи «вывод генератора «D» на щиток приборов» — проверка на целостность провода коричневого цвета с полосой белого идущего от вывода «D» на щиток приборов;

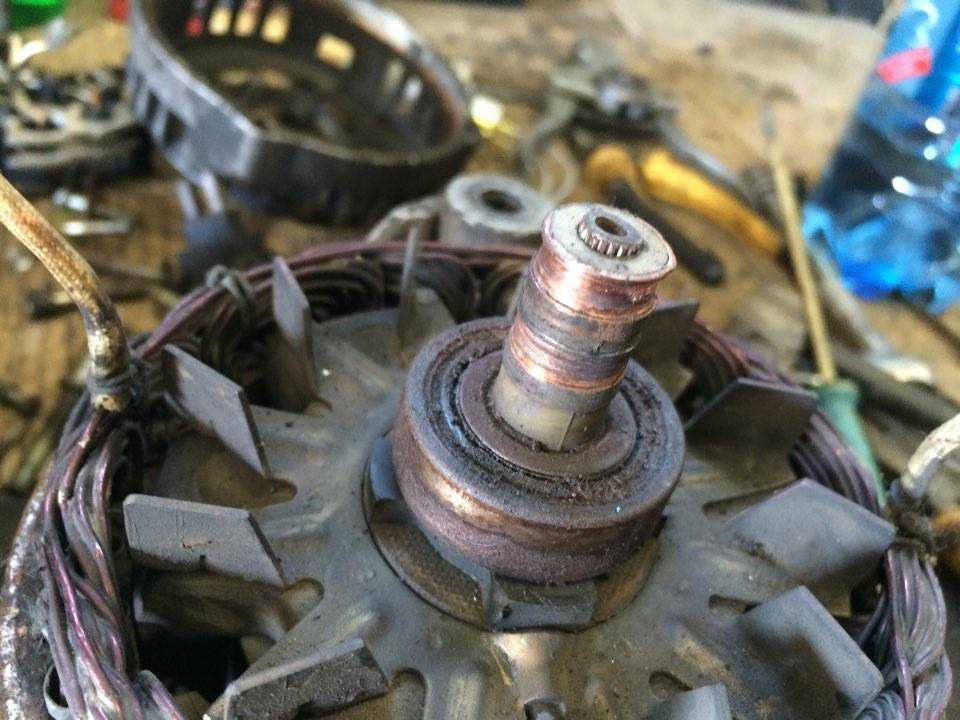

Окисление контактных колец, а так же подвисание и износ щеток – щеткодержатель в сборе со щетками следует заменить, контактные кольца протереть чистой тряпочкой смоченной обезжиривателем;
Обрыв цепи «вывод «DF – масса» (повреждение регулятора напряжения) – замена регулятора;
Обрыв провода щеткодержателя от вывода «D+» — восстановить контакт;
Замкнулись «положительные диоды (вентиля) – замена блока выпрямителей;
Отпаялись вывода идущие от контактных колец на обмотку возбуждения ротора – припаять вывода на место/заменить ротор/ заменить генератор.

На этом перечисление основных неисправностей генератора ваз 2110 заканчивается, надеюсь что данная инструкция выручит вас в нужную минуту.Как говорится — ни гвоздя, ни жезла)))

Принцип работы генератора 2110, 2111, 2112

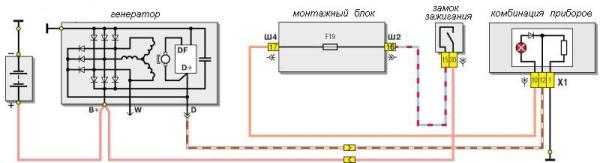

При включении зажигания подается напряжение от аккумулятора, через замок зажигания, на монтажный блок (смотри схему подключения генератора на данной странице). Оттуда ток уходит на панель приборов и зажигает контрольную лампочку, подтверждая о подачи электроэнергии на генератор. Далее напряжение поступает на контакт D генератора ВАЗ 2110, 2111, 2112. С него через щетки подается на контактные кольца ротора и далее на обмотку возбуждения, расположенную под клювообразными полюсными наконечниками. Здесь электрический ток индуцирует магнитное поле. От магнитного поля в обмотках статора возникает электрический переменный ток. Данный переменный ток подается на выпрямительный блок. В выпрямительном блоке проходя разделение на плюсовой и минусовой заряды напряжение («+») подается на контакт В+ и далее к потребителям электроэнергии. Минусовой заряд с отрицательных диодов уходит на массу и к котакту «-» аккумулятора. От статора через дополнительные диоды «+» подается на обмотку возбуждения ротора и далее будет поддерживать в ней индуктивность в течении всего времени вращения генератолра. С дополнительных диодов плюс одновременно поступает на сигнальную лампочку. Но упершись в минусовой диод не проходит к лампочке и она гаснет. Это значит генератор ВАЗ 2110, 2111, 2112 начал вырабатывать напряжение и снабжать им всю машину. При срабатывании двигателя начинает работать генератор, который начинает обеспечивать себя и всех потребилелей электрическим постоянным током.

Какие функции выполняет и за что отвечает

Итак, для чего нужен генератор? Прежде всего, для того, чтобы обеспечить все оборудование ВАЗ 2110, работающее на электричестве, энергией. Возможно, кто-то думает, что это – задача аккумулятора. Не совсем, потому что аккумулятор нужен для поддержания работоспособности при не работающем двигателе (он запускает мотор, поддерживает сигнализацию, музыкальную систему во время стоянки и т.п.).

А вот когда двигатель уже заработал, в чем ему помог аккумулятор, тут в дело вступает генератор. Именно он во время поездки поддерживает работу всей электроники, кондиционирования, аудио (а то и видеосистемы), и всего, что вы еще добавили в свой ВАЗ 2110.

Другая – не менее важная функция генератора – зарядка аккумулятора. Это происходит также при работающем двигателе. И если бы не это устройство, то аккумулятор бы не смог справляться со своими задачами, и его пришлось бы все время заряжать.

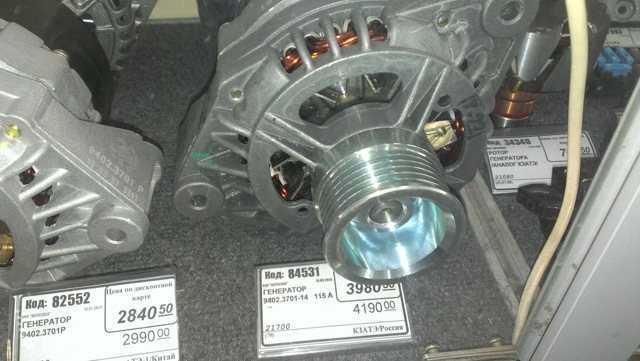

Учитывая, что сегодня на ВАЗ 2110, кроме штатной компоновки, устанавливают много дополнительных энергопотребителей, бывает, что напряжения генератора не хватает. В таком случае есть смысл в установке генератора на 120 ампер.

Технические характеристики деталей

Для приобретения новых деталей необходимо знать, какие подшипники стоят конкретно в вашем агрегате, чтобы не допустить ошибку. В генераторе ВАЗ-2110 установлено 2 опорных элемента: передний и задний. Их маркировка бывает различной в зависимости от года изготовления:

в агрегатах, произведенных в последние годы, задняя деталь имеет маркировку 6203, передняя — 6303;
в старых модификациях номер немного отличается — 6202 и 6302 соответственно.

Сепараторы подшипников закрыты с обеих сторон пластиковыми крышками, которые при необходимости можно извлечь, чтобы добавить внутрь смазки. Габаритные и внутренние размеры вращающихся деталей одинаковы при любой маркировке, их точные значения указаны в таблице.

Размер подшипника	по ширине, мм	по диаметру наружному, мм	по диаметру внутреннему, мм	Каталожный номер
Передний	14	47	17	180202
Задний	11	35	15	24940220

В качестве смазывающего наполнителя для сепараторов можно применять густую смазку «Литол-24» или другую, предназначенную для подшипников качения. По дополнительным символам на маркировке нетрудно определить фирму-производителя.

Наиболее популярны детали российского производства следующих предприятий:

Самарский завод, маркировка — СПЗ-4;
Вологодский завод — 23ГПЗ;
Саратовский завод — 3ГПЗ.

Также довольно часто автомобилисты ставят подшипники генератора 2110 от брендов Koyo, Kraft и LSA.

Вы можете столкнуться с неприятностями от таких деталей довольно скоро из-за низкого качества изделий.

Вероятные повреждения генератора ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 8 и 16 клапанов и способы их исправления

Причина повреждения генератора ВАЗ 2110, 2111, 2112	Способ исправления
Сигнальная лампочка не светится при подключении зажигания. Проверочные приборы не функционируют
1. Сгорел предохранитель F19 в блоке предохранителей	1. Поменяйте предохранитель
2. Разрыв в линии энергопитания комбинации приборов. — не поступает напряжение от блока предохранителей к комбинации приборов; — не поcтупает напряжение от переключателя зажигания к блоку предохранителей	2. Выполните следующую работу: — проконтролируйте провод «О» и его подключение от блока предохранителей до комбинации приборов; — проконтролируйте провод «ГП» и его линию от переключателя зажигания до блока предохранителей
3. Не включается замок зажигания	3. Проконтролируйте, смените поврежденную контактную часть замка зажигания
Сигнальная лампочка не светится при подключении зажигания и не светится при работе мотора. Проверочные приборы работают. Аккумулятор разряжен
1. Испортилась сигнальная лампочка или малый прижим электроконтактов патрона лампочки к печатной плате	1. Поменяйте испорченную сигнальную лампочку, подогните контакты патрона лампочки или смените его
2 Разрыв в проводе между комбинацией приборов и контактом «D» генератора ВАЗ 2110, 2111, 2112	2. Проконтролируйте «КБ» провод и его подключение от генератора до комбинации приборов
3. Истирание или зависание щеток, окисление контактных колец	3. Смените щеткодержатель со щетками, очистите кольца салфеткой, увлажненной в бензине
4 Испорчен регулятор напряжения (разрыв между контактом «DF» и массой)	4. Поменяйте контроллер напряжения
5. Отделился кабель от клеммы «D+» щеткодержателя	5. Подключите провод
6 Короткое замыкание в плюсовых вентилях	6. Смените выпрямительный блок
7. Отошли выводы обмотки возбуждения от контактных колец	7. Подсоедините выводы или смените ротор генератора ВАЗ 2110, 2111, 2112
Сигнальная лампочка ярко светится или горит в полнакала при работе мотора. Аккумулятор разряжен
1. Проскакивание ремня привода генератора ВАЗ 2110, 2111, 2112	1. Поправте натяг ремня
2. Сломан регулятор напряжения	2 Поменяте стабилизатор напряжения
3. Неисправны вентили выпрямительного блока	3. Смените выпрямительный блок
4 Сломаны диоды электропитания обмотки возбуждения	4. Смените диоды или выпрямительный блок
5. Отошли выводы обмотки возбуждения от контактных колец	5. Прикрепите выводы или поменяйте ротор генератора ВАЗ 2110, 2111, 2112
6. Разрыв или коротыш в обмотке статора, замыкание ее на корпус	6. Поменяйте статор генератора
Сигнальная лампочка горит при работе мотора. Аккумулятор перезаряжается
Испорчен стабилизатор напряжения (короткое замыкание между контактом «DF» и мисоном)	Поменяйте регулятор напряжения
Увеличен звук работы генератора ВАЗ 2110, 2111, 2112
1. Испортились подшипники генератора	1. Поменяйте задний подшипник или переднюю крышку с подшипником
2. Межвитковое замыкание или замыкание на корпус обмотки статора (вой генератора)	2. Поменяйте статор
3. Коротыш в одном из вентилей генератора ВАЗ 2110, 2111, 2112	3. Поменяйте выпрямительный блок

Как снять генератор на Приоре с кондиционером? Пошаговый способ

Первым делом убирается защита с движка;
Немного ослабляется натяжной ролик генераторного приводного ремня;
Сначала отвинчивается верхний болт, которым крепится генератор;
Снизу процесс займет больше времени и потребует некоторых силовых затрат и технических навыков: крепеж расположен очень неудобно. Однако с помощью головки на 13, ключа-трещотки и русского словесного фольклора это вполне возможно;

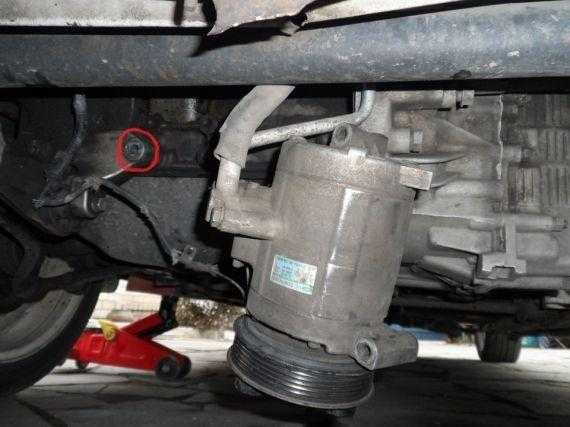

Дальше снимаются болты, фиксирующие мешающий нам в работе компрессор кондиционера;
Теперь аккуратно убирается ремень, который идет и на генератор, и на компрессор;
Искомый генератор стаскивается с его положенного места и слегка отводится вправо, в направлении батареи аккумулятора. Так освобождается доступ к самому верхнему болту, который удерживает кондиционерный компрессор;
После выкручивания последнего крепежа компрессор вывешивается. Никак дополнительно фиксировать его не требуется: он надежно подпирается окружающими деталями – не упадет, да и трубки, к нему ведущие, достаточно крепкие. И вовсе не обязательно, как оказалось, спускать охлаждающую жидкость из данного устройства;
Свинчиваются болты, которыми прикручен на держатель генератор;
Отсоединяются его клеммы, и генератор вытягивается строго вниз.

Поддомкрачивается и снимается правое переднее колесо;
Смазкой WD40 обрабатываются крепления подушки с этой стороны и болты кронштейна. 10 минут спустя скручиваются гайки;
Передок справа поддомкрачивается, под движок подкладывается опора (лучше всего подойдет спил бревна, можно использовать кирпичи или что еще окажется под рукой);
После вывешивания двигателя под подушкой появляется щель, достаточная для того, чтобы вытянуть старый ремень и заменить его новым;
После реконструкции домкрат начинают медленно поднимать, а движок также неторопливо опускать. На этом этапе нужно проявлять повышенную бдительность, дабы не пережать ремень;
Крепеж закручивается по местам, подпора убирается, колесо ставится на законное место, авто опускается на землю. Проверить, в нужном ли положении ремень, просто: если при запуске мотора раздастся свист, значит, вы где-то промахнулись.

AutoFlit.ru

Замена заднего и переднего подшипников генератора Ваз 2110 (2114, 2112, 2111, 2115)

Перед тем как приступить к замене подшипника посмотрите подробное видео снятия генератора и его разборки.

Как снять и разобрать генератов ВАЗ 2010

Процесс по замене делиться на операции:

Подготовительные мероприятия;
Снятие, и дальнейший разбор механизма;
Демонтаж старых деталей;
Ремонт и установка новых деталей, замена, сборка, монтаж, проверка работоспособности узла.

Устройство генератора ВАЗ 21ХХ, подготовка к ремонту

Деталировка узла представлена на двух схемах, в собранном и разобранном виде.

Чтобы поставить подшипники подготовьте комплект инструмента:

Головки с трещоткой, ключи (27, 13, 10, 8, и на 17 – желательно два);
Минусовая, крестовая отвертки;
Тиски;
Молоток;
Пассатижи;
Съемник двух контактный с лапками;
Жидкость WD-40 и маркер.

Далее поставьте автомобиль на место с хорошим освещением над капотом, чтобы снять механизм без затруднений, откройте капот, найдите ремень на шкивах, а так же клеммы. Теперь переходим к снятию генератора и демонтируем подшипник.

Процесс демонтажа генератора и замена старых подшипников

Сначала отсоединяем минусовую клемму аккумулятора, затем клеммы самого устройства. Для этого требуется открутить крепления этих клемм.
Изучите схему крепежей, чтобы приступить к демонтажу механизма.

Далее снимается защита картера, затем забираемся под машину. Далее откручиваем крепления, которые крепят генератор к раме (позиции 5, 2 на схеме). Подробно процесс показан на фото.
Рукой придерживаем механизм при откручивании последнего крепежа.

Вынимаем агрегат, убираем грязь, протираем ветошью. Резьбовые соединения смазываем WD-40.

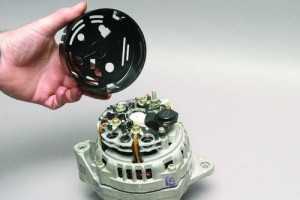

Теперь переходим к снятию защитной задней крышки из пластика на генераторе, делаем это аккуратно отверткой.

Внимание:

Внутри расположены хрупкие элементы (конденсатор, фиксаторы щёток, мост диодов, регулятор напряжения), освобождаем эти элементы от креплений и демонтируем, чтобы не сломать их при снятии заднего подшипника генератора.

Откручиваем крепления щёткодержателей и регулятор напряжения крестовой отверткой. Последовательность показана на фото.

После этого снимаем шкив с оси, зажимаем изделие в тиски.
Разводным или другим ключом откручивается гайка на шкиве, чтобы вал не прокручивался, вставляем шестигранник в специальный паз на торце.

Теперь снимаем шайбу и разбираем корпус агрегата, открутив соответствующие болты, перед этим обязательно сделайте метку положений половинок корпуса маркером. Весь процесс разборки показан на фотографиях.

Снимаем пластиковый кожух и передний шарикоподшипник, получив доступ к якорю.

Теперь спрессовываем задний подшипник генератора с якоря двумя способами:

Используя съемник с двумя лапками;
Без съемного устройства, используя два рожковых ключа на 19 (смотрите видео, как снять подшипник генератора без съемника).

Как без съемника снять подшипник с якоря генератора

Далее выпрессовываем элемент качения из крышки генерирующего агрегата.
Выбиваем молотком с оправкой под наружный размер шарикоподшипника (размеры см. ниже), так же подойдет головка на 27.

Важно знать:

Если корпус старой крышки исправен, то не покупайте новую вместе с шарикоподшипником, дешевле их поменять отдельно и оставить старую крышку.

Замена заднего и переднего подшипника генератора Ваз 2110

Перед тем как сделать установку нового подшипника в генератор Ваз 2110 следует протереть ветошью посадочные поверхности (ротор, отверстие крышки корпуса).
Далее аккуратно вынимаем уплотнение, добавляем густую смазку в шарикоподшипник, например Литол.
Приступаем к запрессовке заднего подшипника на вал. Для этого закрепите узел в тисках, наставьте новую деталь на вал, при помощи трубы и молотка напрессуйте деталь на ротор. Усилие прилагаем строго на внутреннюю обойму.

Важно знать:

Подбирайте такую оправку (трубу), чтобы внутренний диаметр был больше диаметра оси, а внешний диаметр не больше внутреннего кольца шарикоподшипника. (Подойдет высокая головка на 21).

Запрессовываем передний подшипник в переднюю крышку генератора при помощи старого элемента качения или головки на 27. Ровно, без перекосов вставляем новое изделие в отверстие, сверху ставим старый элемент, далее молотком забиваем деталь в отверстие. Усилие прилагаем только на наружное кольцо.

После замены подшипников следует сборка механизма в обратной последовательности, устанавливаем его обратно на автомобиль. Порядок сборки посмотрите на видео.
На этом замена окончена. Не забудьте почитать советы и рекомендации в конце статьи.

Замена подшипника генератора ВАЗ

Инструкция по замене своими руками

Как произвести замену устройства своими руками:

Для начала нужно отключить питание в электросети машины, для этого выключите зажигание, откройте капот и отсоедините клеммы от АКБ. Сам аккумулятор снимать необязательно.
Далее, вам нужно будет найти кронштейн крепления агрегата. На положительной шпильке устройства вы сможете увидеть гайку М10, вам надо будет ее выкрутить.
Сделав это, можно будет отключить провода, подключенные с задней стороны агрегата

Обратите при снятии внимание на контакты — часто бывает такое, что их окисление приводит к некорректной работе устройства в целом. Бывали случаи, когда автолюбители, не учитывая этот простой нюанс, меняли узел и сталкивались с той же проблемой, что и до замены

А нужно было всего прочистить контакты.
Затем вам нужно будет ослабить крепления. Для этого при помощи гаечного ключа на 13 надо ослабить гайки на кронштейне.
Далее, используя гаечный ключ на 10, вам надо будет открутить натяжной винти, а затем демонтировать ослабленный ремешок. На этом же этапе нужно проверить его состояние — при установке нового генератора нельзя ставить старый изношенный ремень. На ремешке не должно быть следов трещин, отслоений и износа в целом, если есть, то ремень также надо менять.
Выполнив эти действия, вам нужно будет открутить винты — верхний и нижний — после чего демонтировать натяжную планку.
После этого агрегат нужно провернуть под прямым углом и демонтировать из моторного отсека. Производится разборка устройства, его ремонт и дальнейшая сборка, если в этом есть необходимость. Если же вы меняете узел, то вместо снятого агрегата устанавливается новый, процедура установки осуществляется в обратной последовательности.

Загрузка …

Ремонт генератора Ваз 2110 своими руками

И так давайте рассмотрим распространенные неисправности генератора Ваз 2110 и способы их ремонта:

Как проверить конденсатор генератора Ваз 2110

Конденсатор генератора ваз 2110 является одним из элементов электрической цепи автомобиля и представляет собой емкость, состоящую из пары электродов изолированных между собой диэлектриком.

Так как главной задачей конденсатора является накопление электрической энергии, то его емкость можно считать главным показателем (чем больше емкость, тем больше накопленный заряд). Итак, в корпусе конденсатора на одной из пластин накапливается положительный заряд, на другой же (соединенной с массой) накапливается равный по величине отрицательный

Замена в генераторе ваз 2110 конденсатора начинается с его диагностики. Основным параметром, по которому можно судить о его повреждении, являются увеличившиеся помехи радиоприемника во время работы двигателя.

Проверка подшипников генератора Ваз 2110

Довольно часто выходит из строя подшипник генератора, и владелец авто будет слышать навязчивый гул при передвижении. Но необязательно сразу ехать в автосервис, для начала можно самостоятельно определить в подшипнике ли дело.

Как понять неисправность подшипника?

Визуальный осмотр. Если позволяет конструкция автомобиля, можно произвести внешний осмотр детали на наличие трещин в области обойм, повреждений металла, износа посадочных мест.
Если при движении стоит гул генератора, попробуйте подтянуть гайку крепления, которая фиксирует шкив вентилятора. Прекращение постороннего шума после таких манипуляций означает, что замена подшипника генератора не требуется.
Иногда гул прекращается после разбора генератора и проверки стартера с выпрямительным блоком. Это так же подтверждает, что подшипник генератора тут не при чем, а неисправны совсем другие детали.
В случае, когда гул остается, следует почистить контактные кольца с щетками. Лучше всего это делать с помощью обычной тряпки, смоченной в бензине. Если и после этого шум остается, тогда замена подшипников неизбежна.
Что касается заднего подшипника генератора, его неисправность установить гораздо проще. Для этого покачайте наружное кольцо детали и повращайте его. Если кольцо беспрепятственно вращается, и не наблюдается люфта, шума, значит все в порядке. В противном случае запчасть подлежит замене.
Передний подшипник генератора проверяется аналогично предыдущему. Нужно покачивать и вращать переднюю крышку, при этом поддерживая шкив. Заедание, люфт, шум – все это указывает на износ подшипника.

Признаки непригодного к использованию подшипника генератора:

Шум, гул, свистящие звуки при вращении ротора;
Быстрый и чрезмерный нагрев;
Проворачивание шкива;
Нестабильная зарядка.

Процесс замены подшипников генератора

Общий вид переднего и заднего подшипника генератора

Существующий люфт свидетельствует о том, что подшипник действительно вышел из строя.

Итак, рассмотрим, поэтапный процесс замены изделия на ВАЗ-2112.

Устанавливаем автомобиль на яму или эстакаду. Главное, чтобы был доступ снизу.
Демонтируем «клемму минус».
Снимаем ремень генератора.
Вытягиваем ремень генератора через щель
Для дальнейшего выполнения работ понадобится демонтировать сам генератор.
Отключаем подходящие провода к генератору.
Отключаем все провода, которые подходят к генератору
Ослабляем гайку, которая удерживает натяжной болт.
Демонтируем регулировочный болт.
Откручиваем и демонтируем регулировочный болт генератора
Снимаем нижнюю защиту двигателя.
Проводим демонтаж защиты двигателя
Откручиваем 2 болта нижнего крепления.
Проводим демонтаж генератора. Вынимается он через низ.
Откручиваем крепления и проводим демонтаж генератора

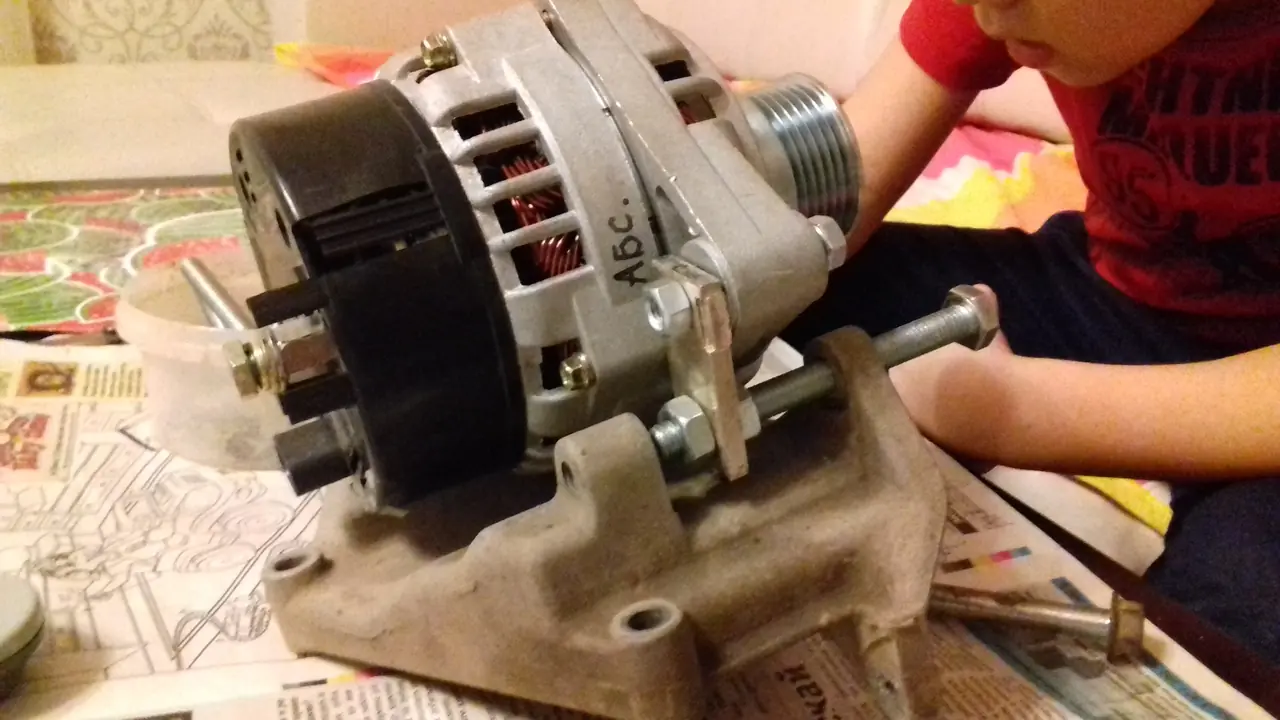

Когда, генератор в руках, его можно положить на стол. Теперь, можно приступить непосредственно к ремонту.
Заблокировав ротор от проворачивания, снимаем шкив.
Демонтируем кожух. Для этого необходимо оттянуть защелки.
Блокируем ротор и откручиваем шкив
Снимаем переднюю и заднюю крышку.
Схема разборки генератора
Теперь смело, переходим непосредственно к замене подшипника.
При помощи молотка выбиваем ротор с крышки вместе с подшипником
Демонтировать изделие можно при помощи специального съемника, или просто выбив с посадочного места.
Монтаж проводится в обратной последовательности.

Замена подшипников

Хорошо чистим несущие элементы.
Разобранный генератор
Наносим герметик в посадочное место.
Нанесение герметика
Запрессовываем новые подшипники.
Один подшипник запрессован
Сложнее всего запрессовывать внутренний подшипник. Сначала его снимаем. Есть съёмник, но если его нет в наличии, то используем обычный ключ.
Снятие подшипника без использования съёмника
Одеваем новый.
Новый подшипник готов к эксплуатации

Дальше собираем генератор и устанавливаем его обратно!

Какие подшипники стоят на генераторе ваз-2112

К выбору подшипника стоит относиться серьёзно, поскольку именно от этой детали зависит стабильное напряжение в бортовой сети, а также износ непосредственно генератора.

Поскольку в узле 2 подшипника – передний и задний, то каждый из них имеет свою маркировку и размеры.

Так, передние помечаются – 6302 или 6303, а вот задние – 6202 или 6203.

Передний и задний подшипники генератора

Поскольку на рынке автомобильных запасных частей много подделок, особенно, что касается подшипников, поэтому при выборе стоит уделить особое внимание производству этого изделия. От качества будет зависеть износ многих других деталей генератора. Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм

Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм.

Оригинал

6303-10В – это оригинальный каталожный номер подшипника генератора для 10 серии автомобилей Лада производства АвтоВАЗ. Средняя стоимость изделия составляет до 150 рублей.

Аналоги

Не оригинальные подшипники., планка, и штекер. Вологодские подшипники VBF

Кроме оригинала, можно купить заменитель изделия. Конечно, сейчас подшипники могут подбираться при наличии размера или номера, но производители аналогов решили все-таки выпускать качественные изделия для автомобилей.

Наименование производителя	Каталожный номер	Стоимость
FAG	6303	450
Nachi	6203ZZ	150
NTN	6203ZZ	180
Koyo	6303C3	200
SNR	6203.ZZ	400

Существует несколько причин выхода из строя подшипника генератора:

Износ. Как и любая деталь, подшипник генератора выходит из строя в процессе эксплуатации.
Нарушение правил эксплуатации и обслуживания ведет к тому, что изделие выйдет из строя.
Внешние факторы, такие как грязь, соль и дорожная химия ведет к тому, что деталь подвержена повышенному износу.
Плохое качество может стать причиной преждевременного выхода из строя.
Отсутствие смазки. Смазка могла высохнуть в течение времени.
Смазки почти не видно

Порядок разборки

Все зависит от степени повреждения его частей. Итак:

Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
Аккуратно снимаем шкив, шайбы и дистанционную втулку.
Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.
Если требуется замена переднего подшипника, то для его снятия зажимаем переднюю крышку за ухо крепления в тиски, на губки которых надеты специальные накладки из мягкого металла или проложена ткань. С помощью оправки выпрессовываем подшипник.
Для замены заднего подшипника закрепляем в тисках с накладками якорь (ротор) и снимаем задний подшипник с помощью универсального съемника. При отсутствии съемника используйте две шлицевые отвертки. Под них подкладываются гайки на 8 в качестве опор для отверток-рычагов.
Снятие блока контактных колец. Прежде всего, удаляем с якоря защитный кожух (крестовину) контактов ротора. Затем отводим эти контакты в стороны и снимаем контактные кольца с ротора.

На этом разборка электрогенератора автомобиля ВАЗ-2110 закончена. В случае поломки какой-то части она подлежит замене на новую или, если это возможно, ремонту. Сборка генератора происходит в обратном порядке.

Как вам статья?

Мне нравится1Не нравится

Как пошагово снять генератор на Приоре

Для многих мужчин замена щеток на автомобиле, замена фар либо генератора являются вполне решаемыми задачами, которые они легко способны выполнить. Однако есть также те, кто привык в случае поломок обращаться в сервисный центр. Мы поможем разобраться во всех тонкостях и особенностях, касающихся снятия генератора с Приоры с кондиционером и без него. Сначала рассмотрим процедуру снятия без кондиционера. Действуя по инструкции, вы легко и просто снимите генератор и сможете заменить его на новый.

Как снять генератор на Приоре: пошаговая инструкция

Снимать нужно следующим образом:

сначала необходимо отсоединить от клеммы «минус» аккумуляторной батареи;

далее нужно снять ремень привода генератора;
после отсоединить колодку с проводом от генератора «D+».
затем отвести резиновый чехол, отвернув гайку крепления;
теперь нужно отсоединить провода от контактной шпильки;
далее надо отвести гайку болта нижнего крепления устройства;
потом снимается гайка с втулкой;
затем необходимо вытянуть болт нижнего крепления прибора;
далее снимается натяжная планка, полностью вывернув болт;
после этого можно смело снимать генератор (важно проверить его состояние).

Установка прибора выполняется в обратной последовательности. Бывают случаи, когда необходимо снять шкив с генератора.

Для этого надо убрать ремень привода генератора, ослабить болты крепления радиатора, затем открутить регулировочный болт, после чего снять все гайки крепления.

Желательно эту процедуру выполнять вдвоем для того, чтобы один держал генератор, а другой доставал болт крепления. Только потом можно приступать к снятию шкива.

Как снять генератор на Приоре с кондиционером

Эту работу тоже желательно делать с напарником, так как шкив снимается достаточно тяжело.

Снятие генератора с кондиционером

Начнем с того, что если кондиционер Панасоник, то снимать вместе с генератором компрессор не нужно, а если это Халла, то без снятия компрессора никак не обойтись. Непосредственно процедура снятия генератора в данном случае состоит из следующих этапов:

Для начала снимается защита двигателя (8 или 16 клапанов).
Далее снимается ручейковый ремень привода компрессора (если есть такая надобность).
После этого отсоединяются контакты генератора.
Далее откручивается крепление моторного отсека, после чего вытаскивается болт.
Затем, если компрессор снят, то его нужно отвести вниз, а потом вправо.
После вытаскивается болт с металлической втулкой.
Только потом можно извлекать генератор вниз моторного отсека.

Следует отметить, что во время данной процедуры нередко возникает проблема с болтом двигателя. Бывает, что он установлен головкой вниз, из-за чего не удается полностью его извлечь.

Дело в том, что он упирается в моторную подушку, что мешает снятию генератора. В таком случае нужно подвесить двигатель домкратом и аккуратно извлечь подушку. Если это не удается сделать, то желательно заменить болт на новый.

Он обязательно должен быть расположен головкой наружу, тогда проблем со снятием генератора не возникнет.

Как на Приоре почистить дроссельную заслонку

Если вы сомневаетесь в своих силах, лучше обратитесь к мастерам, которые быстро и качественно снимут крышку генератора с гуром или без, заменят данные детали, а также полностью приведут в порядок любую машину, будь то класс «люкс» или нет.

В случае если у вас есть определенные знания, вы можете смело выполнять данную работу, придерживаясь инструкции. Более того, к данной странице прилагается видео, которое поможет самостоятельно извлечь генератор на Приоре.

Особенности работы

По каким причинам генераторный узел не дает зарядку, что делать, если устройство не работает на инжекторе, как снять узел, как разобрать его, чтобы произвести замену токосъемных колец? Для начала давайте разберем устройство механизма, а также принцип его действия.

Узел состоит из:

корпуса, в котором находятся все компоненты и оснащенного кронштейном, с помощью которого болтами осуществляется крепление;
ротора или якоря с коллектором;
статора;
регулятора напряжения с щетками;
шкива;
выпрямительного блока.

Что касается принципа действия, то генераторный узел преобразует вращательной движение, которое поступает от работающего силового агрегата, в электричество. Посредством ременной передачи происходит передача усилия от шкива. Когда роторное устройство вращается, в механизме образуется магнитный поток, его мощность регулируется при помощи регулятора.

Само напряжение поступает от коллекторных колец на щеточный узел. Выпрямительный блок, который конструктивно состоит из диодных элементов, осуществляет подачу энергии в одном направлении. Благодаря регулятору значение выходного напряжения будет составлять в диапазоне от 13.6 до 14.7 вольт. Что касается вращения вала роторного механизма, то оно осуществляется в подшипниковых устройствах, причем от их правильной работы зависит легкость вращения.

Схема возбуждения узла

Если в работе генераторного узла ВАЗ 2110 16 клапанов появились неисправности и нет возбуждения, то в первую очередь нужно проверить силовой провод. Схема поможет вам сделать это.
