Процедура замены
Замена рулевых потребует не только ваших рук, но и еще пару в качестве помощи. Так что заранее договоритесь с товарищем, что он будет помогать вам решать проблему неисправного рулевого управления.
Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:
- Набор гаечных ключей;
- Домкрат;
- Шестигранный ключ на 17 миллиметров;
- Баллонный ключ;
- Кирпичи или похожие материалы (для удержания передней части машины без колес);
- Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
- Сухие тряпки;
- Смазка типа Литол;
- Всемогущее средство WD40.
Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.
- Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
- Включите стояночный тормоз, чтобы машина не двигалась.
- Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
- Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
- Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
- Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.
- Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
- Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
- Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
- С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.
- Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.
- Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
- С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.
- Возьмите свою новую рейку, снимите с нее заглушки.
- Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
- Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
- Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
- Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
- На кардане фиксируется стопорный болт.
- Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.
Очевидно, что самостоятельная замена рулевых реек — не самая сложная задача, но выполнять ее нужно четко, последовательно и аккуратно.
Загрузка …
Ремонт рейки
Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.
Регулировка
Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:
- ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
- Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
- Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
- Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.
Если производился ремонт, то регулировку следует выполнять в тисках
Если регулировка выполнена правильно, то при повороте тяг не должно быть люфта. В самом рулевом колесе ВАЗ 2114 люфт должен составлять около 15 градусов. «Баранка» должна вращаться без закусываний и дополнительных усилий. Если руль сам возвращается в исходное положение, то наладка выполнена правильно. Повторить вышеописанную работу нужно после 500-800 километров пробега.
Разборка и замена деталей
Когда все проблемные крепления смазаны, можно начинать работу:
- Переднюю часть ВАЗ 2114 необходимо поднять и провести демонтаж колес. После этого появится доступ к рулевым наконечникам, которые тоже нужно снять;
-
Далее нужно переместиться в салон и отсоединить там рулевой вал. Теперь необходимо открутить гайки крепления к кузову автомобиля. После снятия всех элементов крепления деталь следует отвести в сторону и потянуть на себя;
- Демонтируется узел ВАЗ 2114 достаточно легко, теперь нужно разобрать его – на этом этапе понадобятся специальные ключи, которые пригодятся и при регулировке рулевой рейки;
- Сначала нужно демонтировать тяги (рекомендуется пометить нужную сторону, чтобы не запутаться при сборке). Далее снимается резиновый наконечник и пыльник. Теперь у автомобилиста есть доступ к валам – его можно достать после снятия упорной и регулировочной втулки. Изнутри корпуса рулевой рейки можно добраться до пластиковой втулки, которую тоже следует извлечь. Все детали необходимо тщательно очистить от грязи и смазки;
-
Починка начинается с дефектовки элементов рулевой рейки ВАЗ 2114. После проведения этой операции можно определить, какие детали необходимо заменить. Корпус и валы следует осмотреть на наличие царапин и трещин. Первыми разрушаются подшипники, поэтому их рекомендуется менять в независимости от состояния старых;
- Когда все дефектные детали найдены, можно начинать сборку: запрессовываются подшипники и новая пластиковая трубка. Далее устанавливаются валы, которые следует тщательно смазать;
- Следующим шагом должна идти предварительная регулировка. До упора зажимается втулка, а затем ослабляется. Втулка должна быть в таком положении, чтобы вал проворачивался рукой. После этого следует надеть новые тяги, не затягивая их. Пыльник рекомендуется тоже одеть новый.
Переборка рулевой рейки
1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.
После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.
2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.
3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

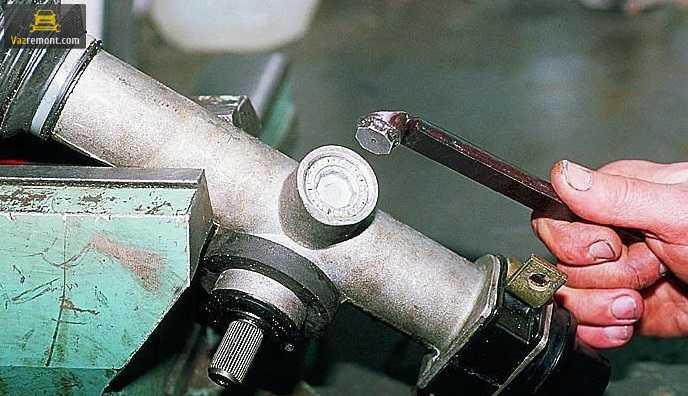

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.
Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.
Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

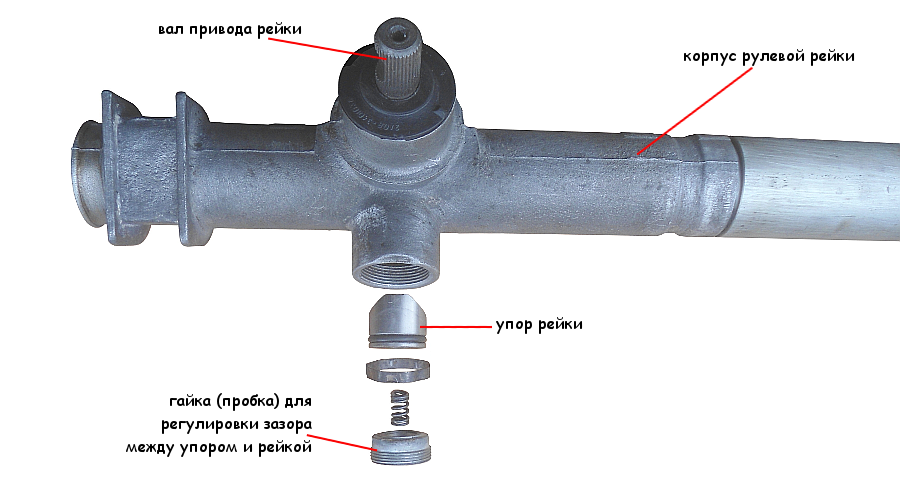

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.
Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.
6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.
7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.
- Затем вынимаем уплотнительное кольцо и шайбу.
- Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
- Проверяется состояние шарикового подшипника.
- Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
- Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
- Новый напрессовать через трубчатую наставку в тисках или на прессе.
- Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.
8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.
9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.
Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.
Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.
10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.
После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.
Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.
11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.
Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки
12
После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей
12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.
При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.
Ремонт своими руками
Для начала нужно запастись необходимым набором инструментов:
- ремонтным комплектом для рулевой рейки (как упоминалось выше, они продаются в трех вариациях);
- подшипниками;
- смазкой;
- необходимыми ключами и отвертками;
- отдельно стоит поговорить про ремонтные наборы.
Минимальные базовые наборы. В таких наборах обычно есть только 4 элемента:
- подшипники;
- гайки;
- шайбы;
- втулки из фторопласта.
Таким набором получится починить только самые простые неисправности. Наборы средней стоимости. Здесь помимо вышеописанных вещей находятся валы и иные подшипники. Дорогие наборы. Здесь уже могут быть целые рейки.
При покупке обратите внимание, что вы приобретаете набор именно для вашего авто (марка указана на упаковке). Иногда бывает, что на автомобиле стоит неродная рейка, тогда необходимо приобретать ремкомплект для того автомобиля, с которого была снята эта рейка. Собственно, любой ремонт надо начинать с разборки рулевой рейки
Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены
Собственно, любой ремонт надо начинать с разборки рулевой рейки. Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены.
Порядок работ
- Снимаем рулевую рейку
- Открутить упорную гайку, используя для этого шестигранник на 17.
- Извлечь упорную гайку, стопорное кольцо, реечный упор и пружину.
- Достать пыльник вала приводной шестерни, а после него стопорное кольцо.
- Открутить гайку, держащую подшипник рулевой шестерни. Она идет довольно туго — это нормально.
- Выпрессовать вал приводной шестерни.
- Достать саму рейку из корпуса.
- Извлечь опорную втулку, затем смазать ее и вставить на место (это нужно будет делать с усилием)
- Заменить все подшипники. Некоторые будет достать сложно (очень сложно), поэтому их можно просто разрубить зубилом и вытащить щипцами.
- Осмотреть все детали на наличие дефектов, сломанные заменить новыми (из ремкоплекта), все подвижные части смазать.
- Собрать рейку в обратной последовательности.
- Вот и все, если вы все сделали правильно, то рейка работает на ура. Осталось лишь поставить ее на место.
Установка рейки на место
- Для начала нужно заручиться помощью напарника, без него не получится сделать все быстро и точно.
- Устанавливаем рейку на то же место и наживляем крепления.
- При помощи напарника заводим рейку в шпицы.
- Для разжимания хомута используем зубило.
- Заворачиваем крепежный болт.
Вот и все, теперь рейка на месте, затем ставим колеса, затягиваем гайки и снимаем машину с домкрата. Теперь вы знаете все необходимое, чтобы своевременно починить рулевую рейку. Главное помните, что затягивать с ремонтом не стоит.
Основные неисправности рулевой рейки на Ваз 2115
Давайте выделим основные признаки неисправности и их возможные причины:
- Вращение рулевого колеса дается слишком туго, появляются лишние звуки в виде свиста. Возможная причина-утечка жидкости ГУР и ее снижение к минимальной отметке, истирание роторной пары.
- Вращение рулевого колеса дается туго, но после набора скорости ситуация нормализуется. Одновременно с этим появляется неприятный «зудящий» шум. Основная причина – появление задиров на роторной части и привалочной поверхности.
- Поворачивать руль тяжело только влево или вправо и при условии низкой температуры ГУР (ниже 25-30 градусов Цельсия). Как только жидкость прогревается до 55-60 градусов, шум пропадает.
- Поворот руля водителем не совпадает с реальным углом разворота передних колес авто. При появлении такой проблемы машина перестает быть управляемой, ее бросает на поворотах.
- Возникает сильная вибрация рулевого колеса при движении по плохой дороге. Если же повернуть руль в одну или другую сторону, то звук может пропасть.
- Потекла рулевая рейка. В этом случае жидкость гидроусилителя появляется на пыльниках. При этом течь будет заметна по снижению уровня в бачке ГУР. Если ничего не делать, то возможен выход из строя сальников вала, его повышенный износ или появление ржавчины.
- Руль отказывается возвращаться в первоначальное положение или же это происходит, но очень туго. Причина такой проблемы — в деформации вала или картера рейки.
Но это еще не все
Вы должны обращать внимание на неисправности самого гидроусилителя руля
Здесь признаки проблем рулевой рейки могут быть следующими:
- Повышенная пенистость жидкости ГУР. Это просто диагностировать – достаточно заглянуть в бачок;
- появляются лишние шумы при повороте рулевого колеса и работе ГУР;
- на холостых оборотах ГУ не работает вовсе. При увеличении оборотов рулевое колесо поворачивать проще;
- пропадает усилие при повороте руля в обе из сторон. Как правило, причина такой проблемы – разрушение резинового кольца.
Ремонт, регулировка рулевой рейки ВАЗ 2114
Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.
Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.
Основные неисправности и их признаки
При возникновении следующих признаков следует выполнить диагностику рулевой рейки:
- Заклинивание рулевого колеса во время движения автомобиля, появление трудностей в управлении – поврежден или смещен рулевой вал, среди автомехаников это явление называется «закусыванием».
- В ходовой части появляется стук – здесь требуется ремонт элементов рейки.
- Увод машины в сторону, виляние машины на высокой скорости – это признаки появления люфта в рулевом механизме. Из-за этого дефекта нельзя выполнить «развал-схождение».
В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.
Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:
- Трубки для рейки.
- 2 наконечника – они уже идут с гайками.
- Ремкомплект.
- 2 сайлентблока.
- Чехол для рейки.
Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.
Рейка в разобранном состоянии
Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.
Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.
Ремонт рейки
Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.
Регулировка
Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:
- ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
- Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
- Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
- Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.
Стучит рулевая рейка
Ремонтируем рулевую рейку на калине
Когда в движение по неровностям Вы ощущаете в рулевом колесе удары, а при поворотах стучит где-то внизу машины — это сообщение про неисправность рулевой рейки. Затягивать с ремонтом не стоит, так как от рулевого управления автомобиля зависит Ваша жизнь и безопасность окружающих. Весь механизм рулевого управления в сборе стоит очень дорого, поэтому сегодня мы расскажем как устранить стук в рулевой рейке автомобиля своими руками.
Стук в рулевой рейке — это еще не «конец света», возможно еще выполнить недорогой ремонт. Перед тем, как приступить к устранению стука, Вам требуется узнать из чего состоит рулевая рейка.
Видео. Устройство рулевой рейки
Стоит напомнить, что на нашем сайте уже есть публикация как заменить рулевую рейку своими руками. Выполнять замену нужно после того, как Вы действительно убедитесь, что ремонту деталь не подлежит.
Рулевая рейка состоит из таких частей:
1. Редуктор усилителя руля — он предназначен для передачи усилия от руля на автомобильные колеса. Одним словом — главная деталь, которая отвечает за повороты колес.2. Рулевая тяга — непосредственно к ней уже идет присоединение рулевой рейки.3. Подвижные шарниры, которые крепятся на автомобильное колесо.
Почему стучит рулевая рейка?
Когда Вы обнаружили неисправность в рулевой рейки, перед Вами стоит два выбора — это заехать на станцию технического обслуживания или выполнить ремонт своими руками. Если Вы решили действовать самостоятельно, нужно выполнить диагностику.
Последовательность осмотра рулевой рейки:
1. Первым делом нужно заглушить мотор, установить машину на опоры или ручной тормоз и попросить сесть друга за руль.2. Отправляемся к передней части автомобиля, откуда произносится стук и просим друга покрутить рулевое колеса вправо-влево.3
Акцентируем внимание на резиновые гофрированные пыльники и их состояние. Если на них есть серьезные повреждения, сильные потеки смазки, значит скорей всего причина неисправности находится там
4
Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали
4. Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали.
Напомним. что в предыдущей статье мы рассматривали как заменить подшипник задней ступицы своими руками. Процесс достаточно простой, выполнить можно в гаражных условиях.
Что делать, когда стучит рулевая рейка? — инструкция
Если проблема только в наконечниках, ремонт выйдет по доступной цене на любой станции технического обслуживания. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция .
Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.
1. Снимаем резиновый гофрированный пыльник и удаляем смазку.2. Производим замену втулки, если она имеет повреждения.3. Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью.4. Устанавливаем новый резиновый пыльник.5. Затем подтягиваем болт, который регулирует движение втулки.
Видео. Ремонт рулевой рейки своими руками
Собираем все узлы рулевого управления автомобиля и проверяем, как все работает. Если стук в рулевой рейке «пропал», значит все хорошо и у Вас вышло сэкономить большую сумму денег, которые бы потребовали на станции технического обслуживания. Если же рулевая рейка повреждена, её придется менять.
