Через сколько км требуется замена ремня грм на 16-ти клапанной лада ларгус

Осмотр и подготовка нового ремня

Перед тем как начать замену ремня генератора на Лада Ларгус, необходимо осмотреть новый ремень и подготовить его для установки.

1. Проверка состояния ремня:

Визуально осмотрите новый ремень на предмет повреждений. Убедитесь, что он не имеет трещин, порезов или других видимых дефектов. Также проверьте, что ремень не изношен и не образовались неровности на его поверхности.

Проверка длины ремня:

Убедитесь, что новый ремень имеет правильную длину. Для этого сравните его с установленным старым ремнем или сделайте замер с помощью мерной ленты. Длина нового ремня должна быть такой же, как и у старого ремня.

Проверка натяжения ремня:

Замена ремня генератора также может потребовать регулировки натяжения. Для этого подготовьте необходимые инструменты, такие как специальный ключ или торцовая головка для поворота натяжителя ремня. Произведите проверку и регулировку натяжения, если это необходимо.

Подготовка нового ремня:

Перед установкой нового ремня рекомендуется некоторая предварительная подготовка. Опустите новый ремень в горячую воду на несколько минут, чтобы он стал более гибким и улегся на шкивы генератора и коленчатого вала. Если ремень имеет металлические направляющие скобы, установите их так, чтобы они не создавали излишнее натяжение.

После осмотра и подготовки нового ремня генератора, он будет готов к установке на Лада Ларгус. Ниже приведена подробная инструкция по замене ремня генератора шаг за шагом.

Когда менять и почему

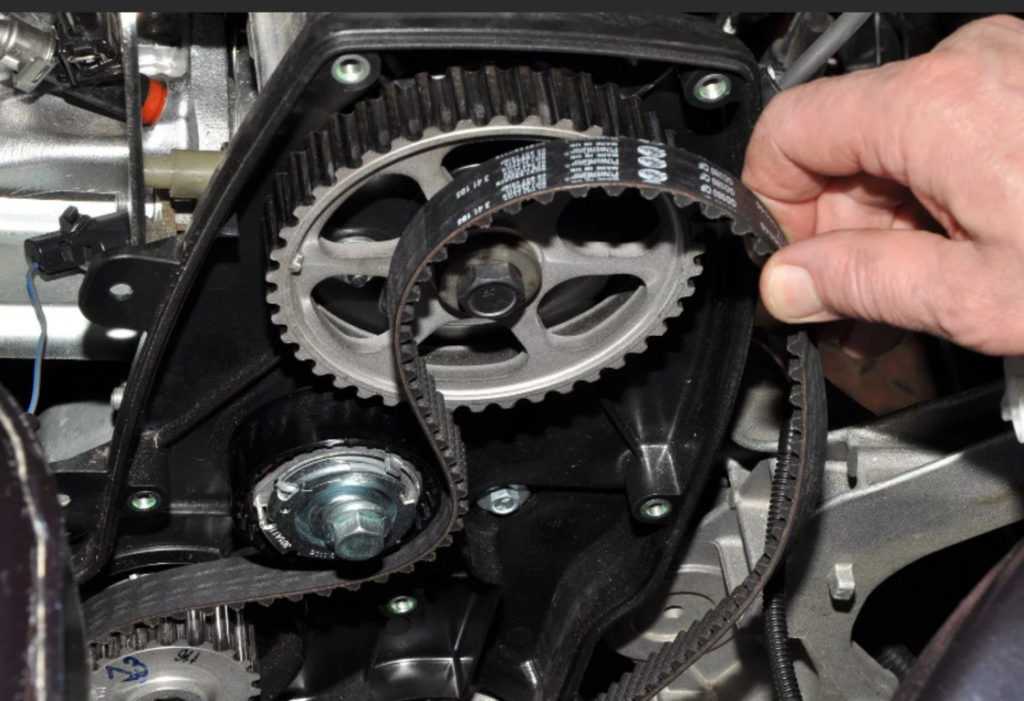

Ременная передача ГРМ синхронизирует работу коленчатого и распределительного валов. Производитель рекомендует производить его замену после 60 000 км. Но вполне может произойти и так, что заменить расходник потребуется раньше срока. Обязательно нужно производить диагностику этого узла, чтобы не прозевать тот момент, когда ремень придет в состояние износа и возникнет угроза его обрыва. Кстати, вместе с ременной передачей рекомендуется поменять и натяжной ролик, который также является расходным материалом и постепенно изнашивается.

На фото ниже изображены клапаны, которые погнулись в результате обрыва ременной передачи ГРМ:

Осматривать узел ГРМ следует через 20 000 км. А вот какие дефекты являются критичными, и при возникновении которых ремень нужно менять:

• наличие трещин на поверхности;
• явные признаки износа (потертости и прочее);
• материал начал расслаиваться;
• зубья износились;
• торцы обтрепались;
• на поверхности видны масляные подтеки;
• ремень не подтягивается, так как он растянулся.

Во время осмотра обращайте внимание на состояние натяжного ролика и водяного насоса. Если оно будет неудовлетворительным, их также нужно будет заменить. Замену ременной передачи можно произвести самому, но при этом необходимо соблюдать требования инструкции

Неправильная установка ремня может стать причиной поломки двигателя. Конечно, будет лучше, если вы пригласите помощника, который имеет опыт в области ремонта автомобилей. Многие автолюбители поступают именно так, и не обращаются за помощью специалистов, которая, кстати говоря, стоит недешево

Замену ременной передачи можно произвести самому, но при этом необходимо соблюдать требования инструкции. Неправильная установка ремня может стать причиной поломки двигателя. Конечно, будет лучше, если вы пригласите помощника, который имеет опыт в области ремонта автомобилей. Многие автолюбители поступают именно так, и не обращаются за помощью специалистов, которая, кстати говоря, стоит недешево.

Итак, если вы решили произвести замену ремня самостоятельно, сначала как следует приготовьтесь и подготовьте все необходимое, а именно:

• домкрат;
• ключи и головки необходимого размера;
• отвертку;
• оправку для фиксации распредвалов;
• новый расходник.

Обязательно покупайте новый расходник только в проверенных торговых точках. Некачественный расходник будет служить недолго, и уже очень скоро его тоже придется заменить. Кроме этого, может произойти и обрыв некачественного привода, а такая “экономия” выльется в дорогостоящий ремонт.

Приводной ремень дополнительного оборудования Лада Ларгус

Ремень генератора в практичном универсале отечественного происхождения Лада Ларгус относится к числу расходных материалов и подлежит периодической и своевременной замене согласно регламентным нормам производителя. Для правильного выбора указанного изделия, если требуется замена, владельцу потребуется ознакомиться с видами ремней и методами выполнения ремонтных операций.

В нашем материале мы рассмотрим особенности данных расходных компонентов и последовательность действий во время самостоятельной замены на модификациях Лада Ларгус, оснащенных 8-клапанными версиями моторов.

Назначение и принцип действия

Такой ремень является резиновым изделием, оснащённым зубцами, размещёнными его на внутренней поверхности. Обычно он изготавливается из прочных каучуковых составляющих с высокой степенью разрыва. Это изделие надевается на коленчатый вал и на одну из шестерёнок распределительного вала.

В большинстве отечественных транспортных средств, в том числе Ладе Ларгус, он располагается в передней части подкапотного пространства. Если быть точнее, то между цилиндрами двигателя и радиатором.

Зубцы ремня ГРМ обеспечивают отличное сцепление и исключают возможность проскальзывания. Поскольку от их количества зависит синхронизация вышеупомянутых узлов, то оно строго ограничено. Безусловно, применительно к ним важны не только геометрические параметры, но и эксплуатационные характеристики:

• надёжность;
• прочность на разрыв;
• широкодиапазонная температурная «закалка»;
• функционирование до полного износа;
• наличие допустимого удлинения.

В первую очередь стоит обращать внимание на ремни проверенных производителей, отличающихся высоким качеством и длительным сроком службы

Регламентные требования по замене ремня

Вне зависимости от оснащения автомобиля опциями комфорта и безопасности, независимо, сколько в модели 8 или 16 клапанов, производитель рекомендует склоняться к замене ремня привода генераторного узла спустя такой срок:

• 60 тыс. км или четырехлетний период, если автомобиль оснащен системой ГУР, однако кондиционер отсутствует;
• 120 тыс. км, когда оба навесных агрегата присутствуют в комплектации.

Также имеют место случаи вынужденной замены ранее обозначенных интервалов. Это вызвано появлением на поверхности ремня трещин, надрывов и прочих, дефектов, которые недопустимы для дальнейшей эксплуатации.

Типы приводных ремней

В зависимости от комплектации на Ларгусе устанавливается ГУР или кондиционер, силовая установка может быть 16- или 8-клапанная. Соответственно, изделия используются разные:

• Renault 117200593R (6PK 837) – стандартный поликлиновый шестиручейковый ремень, применяемый на 8-клапанном силовом агрегате без ГУРа, с кондиционером;
• модель 4PK715 (четырехручейковый, длина 715 мм) – используется на восьмиклапанном моторе без ГУРа и без климатической установки;
• на восьмиклапанном двигателе К7М используется пятиручейковый 5PK 1110, длина – 1110 мм, на этом моторе тоже не ставятся ГУР и кондиционер;
• мотор К4М (16-клапанный) – используется шестиручейковый 6PK 1200 длиной 1200 мм, двигатель без кондиционера, с ГУРом.
• силовые агрегаты, оснащенные ГУРом и кондиционером (8 и 16 клапанов), оснащаются шестиручейковым 6РК 1820 длиной 1820 мм.

Примерная стоимость устанавливается от 300 до 400 рублей за короткие, и до 800 – за длинные.

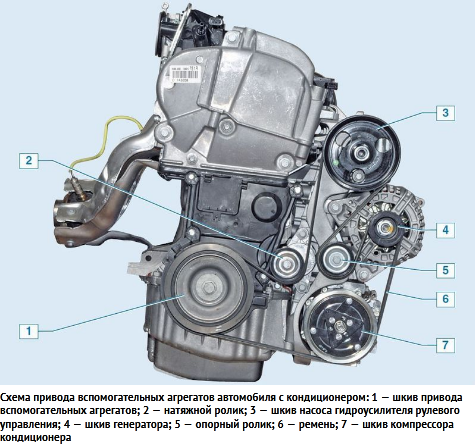

Как заменить ремень на Ларгус с ГУР и кондиционером?

Сразу заметим, что натяжение элемента передачи привода генераторного узла в данном варианте оснащения регулируется в автономном режиме благодаря присутствию специального устройства.

Чтобы заменить приводной ремень в LADA Largus выполняем такие манипуляции:

1. Демонтируем грязезащитную панель мотора, располагающуюся по правую сторону агрегата.

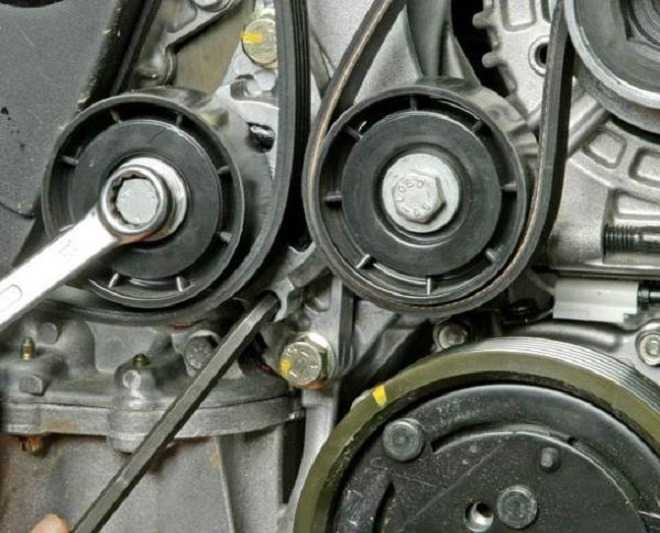

2. Вооружаемся накидным ключом (или лучше головкой) с размерностью «13», которым захватываем болт натяжного элемента. Нажимаем вращающим по часовой стрелке усилием и, преодолевая сопротивляемость встроенной в узел пружины, доводим, таким образом, кронштейн до момента совмещения отверстия в нем с таким же углублением в корпусе.
3. Удерживая с усилием ключ в достигнутом положении, вставляем в совмещение отверстий любой стержень, обладающий диаметром 6 мм. Здесь в качестве такого стопорящего устройства отлично подходит шестигранный ключ размерностью на «6».
4. Когда натяжное устройство зафиксировано, усилие натяжения на ремне пропадает, и расходный элемент можно снимать с агрегатов.
5. Во время такой процедуры предоставляется возможность проверить и при надобности заменить натяжной ролик и его опорный аналог.
6. Монтаж осуществляется в обратной снятию последовательности. Во время данной манипуляции соблюдаем такой алгоритм: сначала выполняем укладку ремня на шкивы, затем заводим соответствующую ветвь изделия под ролик натяжения, а потом под опорный элемент системы (тоже ролик).
7. Завершив навеску элемента передачи, вынимаем фиксатор и натяжной компонент «устанавливает» ремень под «нагрузку».
8. Теперь ключом 18-й размерности вращаем коленвал на несколько оборотов, после чего наблюдаем корректность установки ремня.
9. Возвращаем на прежнее место защитный моторный щит.

Особенности процедуры замены ремня на модификациях, не оснащенных кондиционером

Чтобы проверить уровень натяжения элемента передачи на такой версии оснащения Лада Ларгус производитель рекомендует прибегнуть к использованию тензометрического тестера. Однако такое приспособление доступно в дилерском центре, поэтому мы поступаем иначе.

1. Демонтируем «отражающий» грязь щиток на моторе.
2. Перемещаемся под автомобиль (он должен быть вывешен или расположен над ямой).
3. На нижнюю ветвь ремня надавливаем самым крепким пальцем, заставляя ее прогнуться примерно на 7-8 мм. Если ремень прогибается сильней, значит, требуется подтяжка. Она выполняется путем ослабления пары болтов фиксации кронштейна натяжного элемента. Теперь регулировочный винт вращаем в направлении хода часовой стрелки до момента наступления требуемого уровня натяга. Затягиваем ранее указанные болты.

1. Для замены ременной передачи в LADA Largus действуем аналогично приведенному алгоритму, только регулирующий натяжение болт вращаем в обратном ходу часов направлении. Это ослабляет систему и позволяет снять ремень с навески.
2. Монтируем ремень с кондиционером и его натяжение в обратном порядке.

Внимание! В данном варианте компоновки шкивы указанных навесных агрегатов являются шести – ручьевыми, а сам ремень, как уже обозначалось, пяти – ручейковый. Укладку изделия выполняем так, чтоб ремень расположился максимально близко к наружным краям всех шкивов, а внутренний ручей на них же остался свободным!

Замена ремня завершена

Замена ремня завершена.

О замене ремня генератора на 8-кл Ларгусе

«Каждый автовладелец знает, что замена ремня генератора. » это просто. Однако на Ларгусе есть свои нюансы. В них я кропотливо разбирался. Купил детали и уже собирался менять, но что-то пошло не так и я поехал на СТО.

Инструкция по эксплуатации Ларика гласит, что ремень навесного оборудования меняется каждые 120 тысяч километров пробега. В отличие от ГРМ, который меняется на 60 тыс.

На седьмом году пробег моей машины перевалил за 110 тыс. Самое время заглянуть под капот. Тем более, что к этому времени появился шелестящий звук со стороны ролика. Особенно явно он слышался при пуске двигателя на холодную в сырую погоду. Примерно через пять минут звук пропадал. Вот такой симптом, который предстояло вылечить.

Первый вопрос: какой ремень брать?

Оказалось, что в зависимости от мотора, наличия ГУРа и кондиционера, на Ларгусе установлены разные ремни генератора.

• Самый короткий используется на автомобиле без ГУР и кондиционера. Его маркировка 4PK715. Она означает, что ремень четырехручейковый и длина 715 мм.
• С ГУР и без кондиционера (8кл двигатель K7M) — 5PK1110 (пятиручейковый), длина 1110 мм.
• С ГУР и без кондиционера (16кл K4M двигатель) — 6PK1200 (шестиручейковый), длина 1200 мм.
• На автомобиле с ГУР и кондиционером (8кл K7M и 16 кл K4M) — 6PK1820 (шестиручейковый), длина 1820 мм.

Подобрать ремень это было самое простое. Цены стартуют со 150 руб. Выбор огромный. Дешевый брать не стал. Почитал отзывы и взял итальянский Dayco за 350 руб. Также думал про Contitech. Он на сотку дороже. Победила золотая середина. Оригинал кстати стоит 1300 руб.

Дальше дело дошло до натяжного ролика. Сначала я решил, что можно поменять конкретно сам ролик. И уже даже заказал его. Но манагер поставил под сомнение мой выбор. Я снова стал искать.

На самом деле, в моем случае ролик меняется вместе с металлическим кронштейном. Напомню у меня двигатель 8-кл К7М, с ГУРом, без кондишена.

Вот картинка из каталога. Стрелочкой отмечено то, что мне было нужно. Это натяжной ролик с кронштейном в сборе.

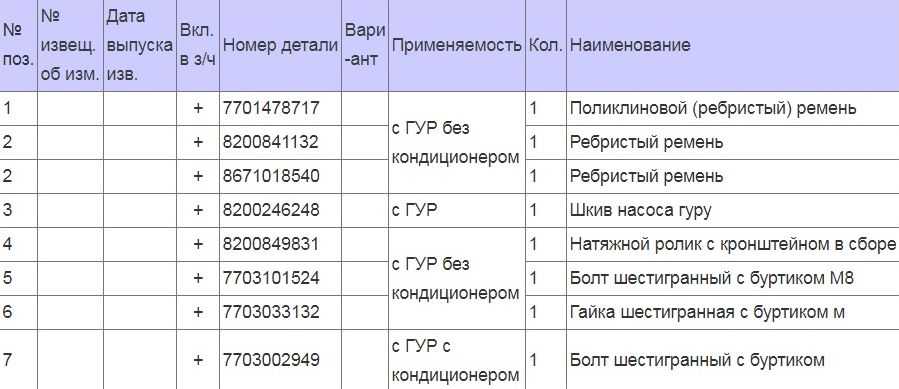

Полезная табличка с артикулами деталей.

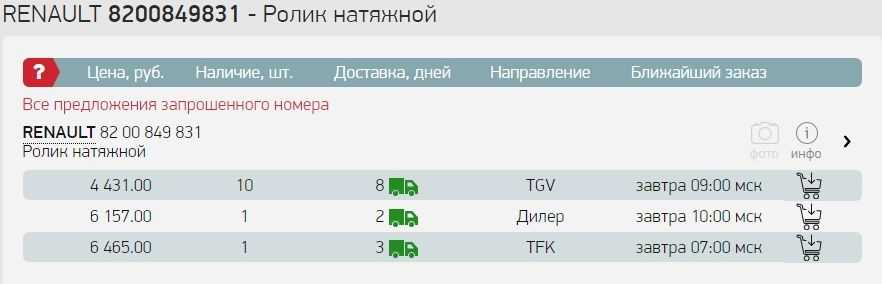

Если посмотреть цены на оригинальные запчасти, то волосы дыбом встают. Например, ролик стоит четыре с половиной рубля.

Ориентируясь на аналоги, взял той же фирмы, что и ремень. Маркировка DAYCO APV2064. Стоимость 1300 руб.

Таким образом, все детали собрал. Оставалось только найти время и поменять. Однако лето незаметно пролетело, а у меня все не получалось залезть под машину.

Поехал в автосервис. Там выяснилось, что ролик не подходит! Короткая досада за выкинутые рублики. Вот тебе и аналоги. Родной ролик оказался с так называемой широкой площадкой. С маркировкой фирмы INA/LUK. У нового Dayco она была узкой. Из-за нее деталь не хотела становиться в штатное место.

Делать нечего. Беру на месте что есть. В наличии был родной INA/LUK, но с узкой площадкой. Его и поставили.

Да, какую роль играет ширина площадки? Тот ролик, что с узкой площадкой, можно будет регулировать, только с помощью специального съемника или приспособы. Поскольку регулирующий болт будет проходить мимо площадки. Кронштейн с широкой площадкой рассчитан как раз на регулировку с помощью болта.

Вот наглядная картинка. Вид сверху.

Маркировка родного ролика INA/LUK

С узкой площадкой — 531 0427 10. Цена в районе 1300 руб.

С широкой площадкой — 531 0868 10. Этот дороже. Готовьте примерно 2300-2600 руб.

Стоимость замены

Работа обошлась в 290 руб. за ремень и 390 руб. за обновление ролика.

После замены посторонние звуки пропали.

Если взглянуть на родной ремень, то видно как на внутренней поверхности он обзавелся трещинами.

В заключение приведу размеры кронштейна натяжного ролика, если кто-то вдруг будет выбирать его по картинке в интернете.

Ширина длинной стороны на заводском кронштейне 30 мм. У аналога Dayco — 25 мм. Длина загнутой части у обоих по 20 мм.

Вот такой итог. Не стоит расслабляться и доверяться автоподбору запчастей.

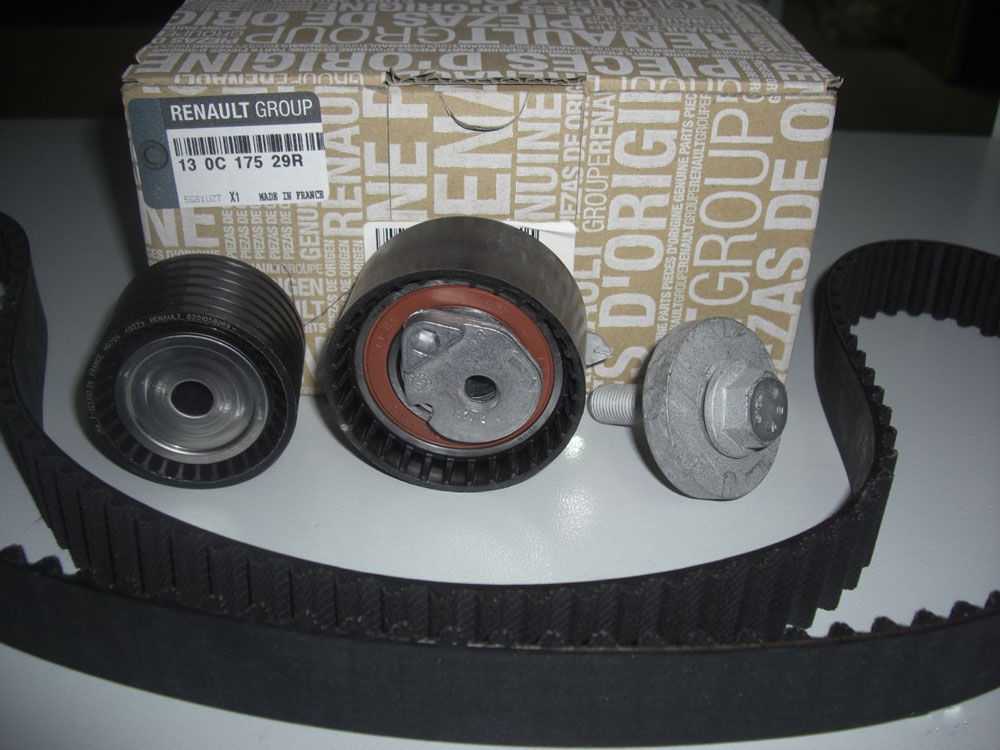

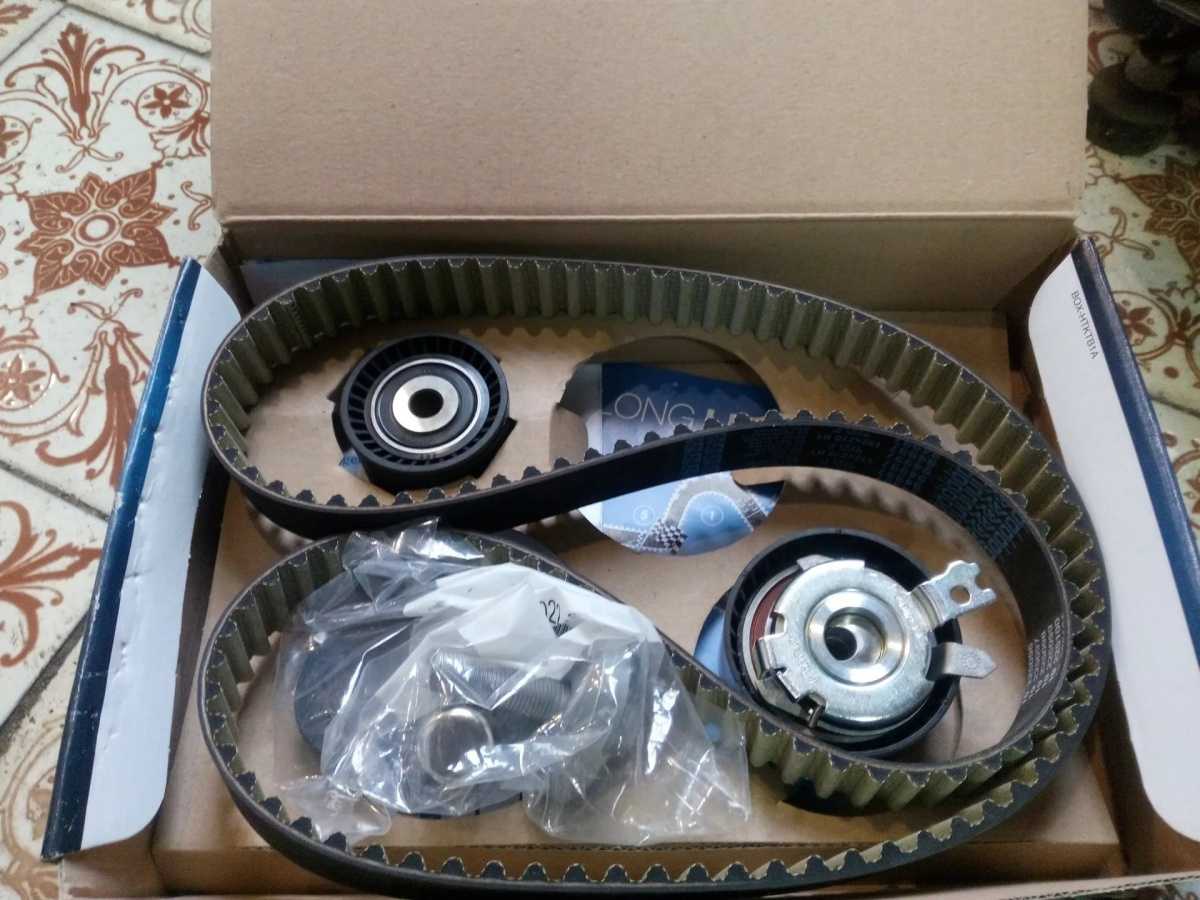

Как подобрать комплектующие для замены ГРМ на Lada Largus

Самое главное при подборе данного изделия – это производитель. Автовладелец должен уметь различать производителей, у которых можно покупать ремни ГРМ. Ниже предлагается список с поверенными производителями, которым можно доверять:

• Renault;
• Lada;
• Gates;
• Contitech;
• Bosch;
• Dayco;
• Lemforder.

Зачастую в оригинальных комплектах могут попадаться ремни таких производителей, как Gates или Contitech. Поэтому нет смысла переплачивать. Лучше взять комплект подешевле.

Еще один важный момент при выборе ремня ГРМ – это его срок годности. Так как это резинотехническое изделие, оно имеет ограниченное время, в течении которого его можно хранить.

Специальные цифры на самом ремне, к примеру, «5-30». Цифра 5 означает год – в данном случае 2015, а 30 – это номер недели, на которой изготовили изделие. Срок допустимого хранения ремня составляет 5 лет. Если его возраст выше, устанавливать такую запчасть явно не стоит.

Если установить ремень ГРМ на Ладу Ларгус с истекшим сроком годности, то его обрыв может произойти даже раньше, чем положена замена по регламенту – через 10 или 20 тысяч километров. Кстати, именно после этого могут появиться плохие отзывы о самых хороших производителях.

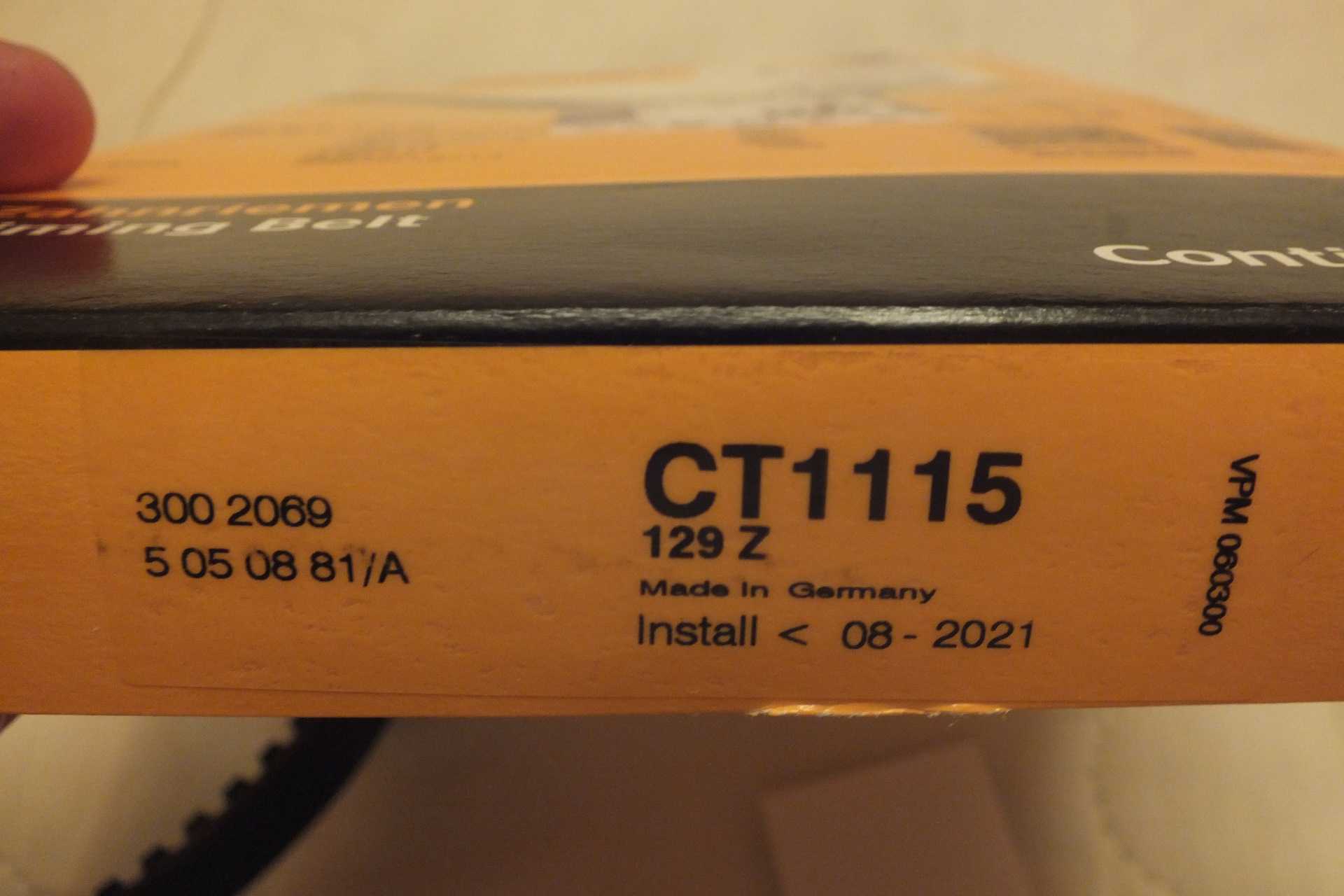

Чтобы узнать срок годности, достаточно еще обратить внимание на специальные надписи, размещенные на упаковке. Например, «Install

Это означает, что данный ремень можно устанавливать не позднее августа 2021 года.

Особенности разрыва ремней ГРМ для 8- и 16-клапанных автомобилей

Несмотря на количество клапанов двигателя Лады Ларгус, повреждение зубчатого ремня считается одним из страшнейших причин ремонта. Последствия для мотора могут быть самыми необратимыми: распределительный вал остаётся в одном положении, а коленчатый — продолжает усиленно работать. В итоге поршень бьётся по открытым клапанам, попросту их сгибая.

Если говорить об особенностях конструкции двигателя, то чем она сложнее, тем последствия обрыва ремня или его истирания будут серьёзнее. Например, в 8-клапанных можно просто заменить ремень, а в 16-клапанных придётся полностью восстанавливать полученные повреждения всех элементов. Но, несмотря на эти различия, автовладелец должен знать точно, когда менять ремень ГРМ, чтобы двигатель впоследствии нормально функционировал.

В первом варианте внимание следует обращать на состояние сальников валов, а во втором — на исправность натяжных роликов. Несомненно, не стоит утверждать, что ездить на Ладе Ларгус с 16-клапанным двигателем опасно

Если за его зубчатым ремнём регулярно следить, то обрыв или истирание ему точно угрожать не будет.

Помимо ремня нужно также проверить состояние натяжных роликов

Стоит отметить, что разница между такими двигателями только в поршневых системах. Ввиду применения облегчённой её разновидности моторы становятся мощнее и экономичнее, но за это приходиться платить дорогостоящим ремонтом. При этом использование автоматически натяжных роликов и изменённых профилей зубцов, только снижает возможный пробег.

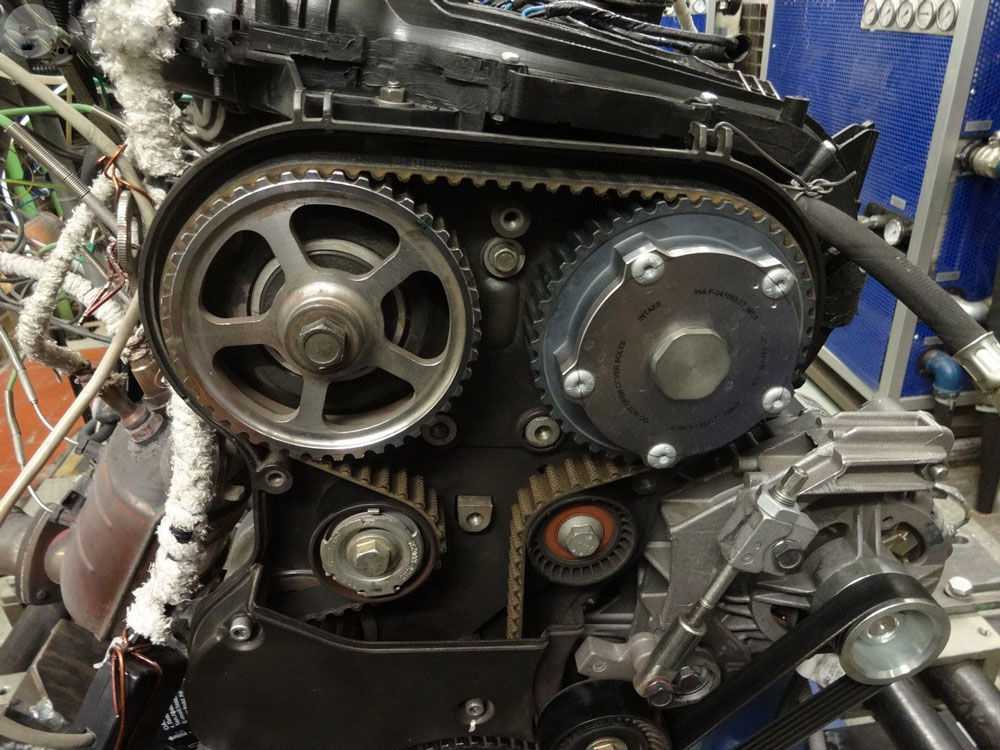

16-ти клапанные двигатели

За основу для этого универсала был взят автомобиль Dacia Logan MCV от фирмы Рено. Вначале два силовых агрегата рабочим объёмом 1600 см 3 К7М, К4М этой фирмы стояли на Ларгусах. В 2015 году К7М заменили на ВАЗ 11189 с восемью клапанами в головке блока цилиндров, а с 2017 года появился ВАЗ 21129. Этот движок уже имеет 16 клапанов в ГБЦ, его несколько позже стали устанавливать на Веста, Лада XRAY.

После освоения производства этого силового агрегата автомобильный завод отказался от использования моторов, производимых концерном Рено-Ниссан. Трансмиссия автомобиля осталась от Рено, но с существенными доработками под условия эксплуатации в регионах России, других стран СНГ.

   К4М

Силовой агрегат этой модификации стоит только на семиместном универсале или на машинах с комплектацией «Люкс». Рабочий объём мотора 1600 см 3, в головке блока цилиндров установлено 16 клапанов. Его мощность равна 102 лошадок при степени сжатия 9,5. Средний расход топлива находится в пределах 7,9 литров на сотню км пробега. Специалисты и владельцы машины отмечают, что шум работающего мотора снижен, вибрация на всех режимах его работы исключена полностью.

Как недостаток отмечается недостаточно высокие динамические показатели двигателя, появление пропусков при работе на топливе сомнительного качества. Сложная конструкция мотора сказывается на условиях его сборки, а это несколько повышает себестоимость двигателя, в связи с этим повышается стоимость обслуживания этого агрегата по сравнению с моторами, у которых 8 клапанов в ГБЦ. Производители обещают ресурс для движка не менее 450 тыс. км пробега, а то и более, если правильно и своевременно его обслуживать.

   ВАЗ-21129

Этот движок также имеет рабочий объём 1600 см 3, 16 клапанов в приводе ГРМ. Мощность его чуть-чуть увеличили, она стала равна 106 л. с. Конструктивно он не слишком сильно отличается от большинства серийных моторов ВАЗ. Чугунный блок цилиндров, их рядное расположение, зубчатый ремень в приводе механизма ГРМ. Гидрокомпенсаторы не устанавливают. Он стал более надёжен и менее критичен к составу используемого топлива.

Коробка перемены передач механическая, она осталась от француза, но со значительными доработками по её адаптации к условиям эксплуатации в регионах РФ. В КПП были изменены значения передаточных чисел для третьей, четвёртой, пятой передачи. Это позволило машине передвигаться на более низких оборотах двигателя, снизился акустический шум, уменьшилось потребление бензина. Средний расход топлива не вышел за пределы 7,9 литров на сотню пробега.

Как осуществить замену самостоятельно?

Имея опыт ремонтных работ на Лада Ларгус с 16 клапанным двигателем, изучив инструкцию по замене и посмотрев видео, можно вполне справиться с заменой самостоятельно. Можно пригласить помощника желательно с опытом ремонта авто.

Необходимые инструменты

Для успешного проведения работ на Лада Ларгус 16 клапанном следует как следует подготовиться. Необходимо приготовить следующие инструменты:

• набор ключей и головок;
• удлинитель;
• отвертку;
• оправку для коленвала;
• оправку для распределительных валов.

Покупать новые изделия следует только проверенных производителей и желательно оригиналы, иначе они могут не прослужить положенного срока. Сэкономив на стоимости, вы можете попасть на дорогостоящий ремонт при обрыве или на замену комплектующих раньше положенного срока.

Этапы работы

Процедуру замены удобнее всего проводить на подъемнике, эстакаде или смотровой яме. Последовательность работ на Лад Ларгусе 16 клапанном состоит из следующих шагов:

1. Сначала следует обесточить автомобиль, отсоединив отрицательную клемму от аккумулятора.
2. Далее нужно снять впускной патрубок, ремень привода вспомогательных агрегатов.
3. Вывернув болт крепления шкива вспомогательных механизмов, нужно демонтировать шкив.
4. Далее нужно снять правую опору подвески двигателя.
5. Открутив крепежные болты нужно снять верхнюю и нижнюю крышку защиты ГРМ.
6. Закрутив крепежный болт шкива коленвала, поворачивать коленчатый вал пока метка на шкиве распредвала не будет на расстоянии одного зуба до вертикальной оси шкива, при этом метка на зубчатом шкиве коленвала также должна находится на расстоянии одного зуба до оси шкива.

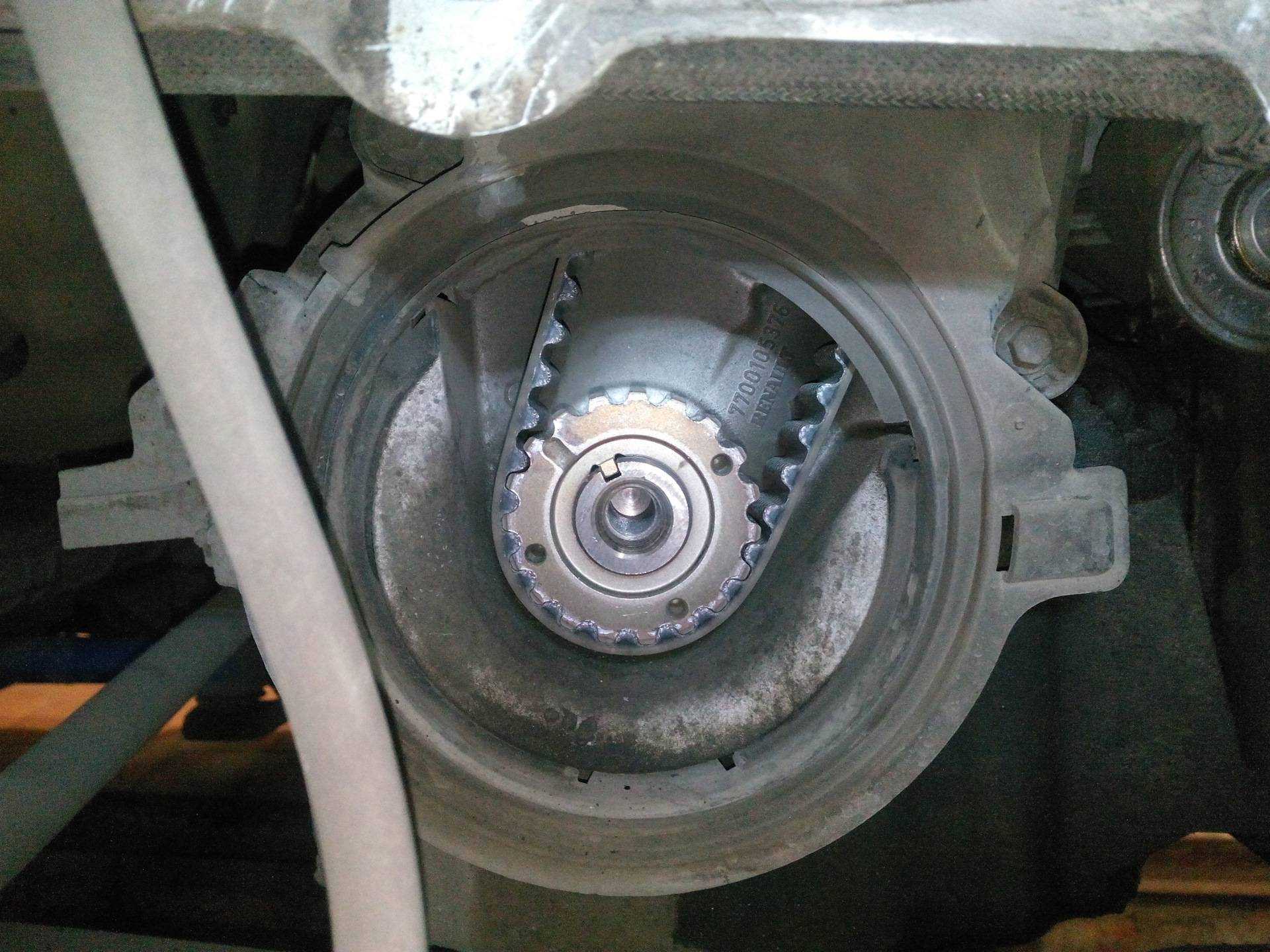

7. Далее следует установить оправку для фиксации коленвала и провернуть его по часовой стрелки до упора.

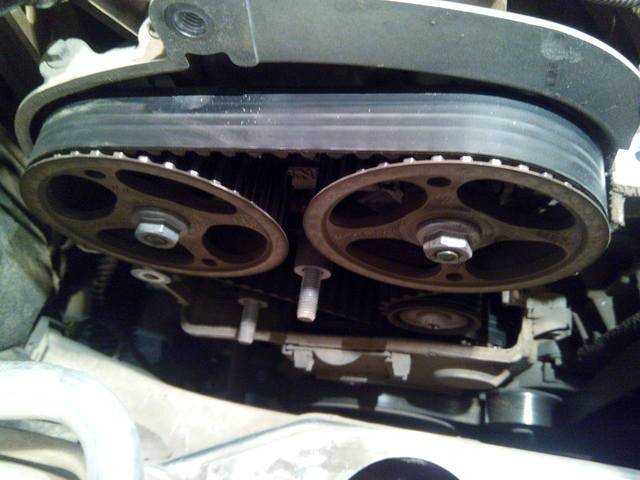

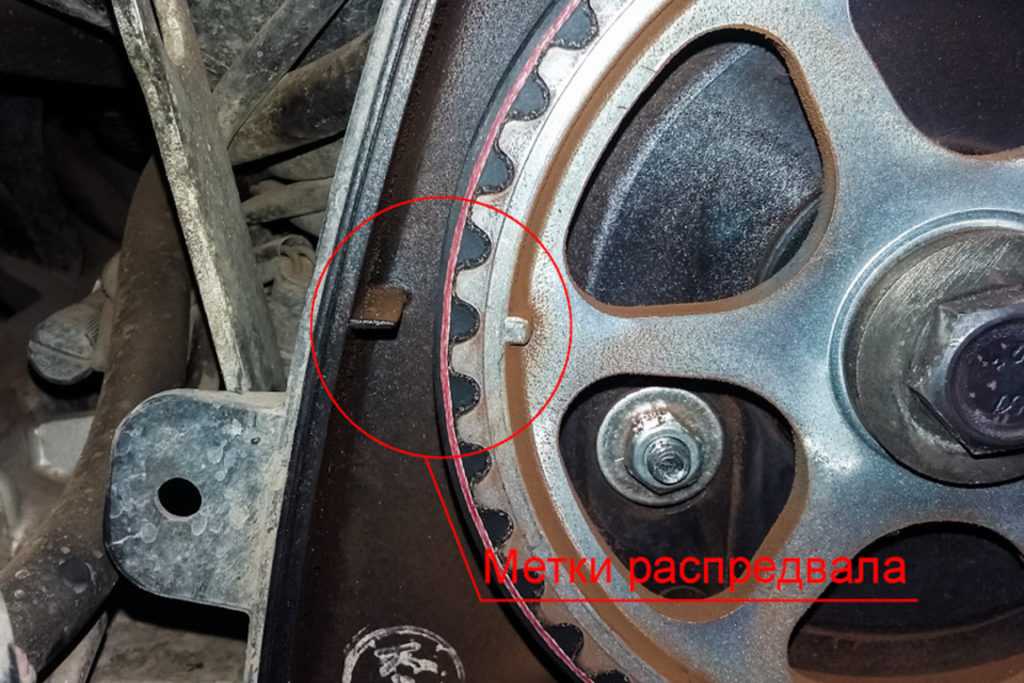

8. Для проверки меток распредвалов следует снять заглушки на отверстиях в левом торце ГБЦ. Для этого сначала демонтируем воздухосборник. Затем проткнув заглушки по центру отверткой, вынимаем их, открывая отверстия. На видео можно увидеть, как это сделать.
9. Коленчатый вал следует проворачивать пока пазы на распредвалах не будут находиться в горизонтальном положении. Для фиксации распредвалов устанавливается специальная оправка.

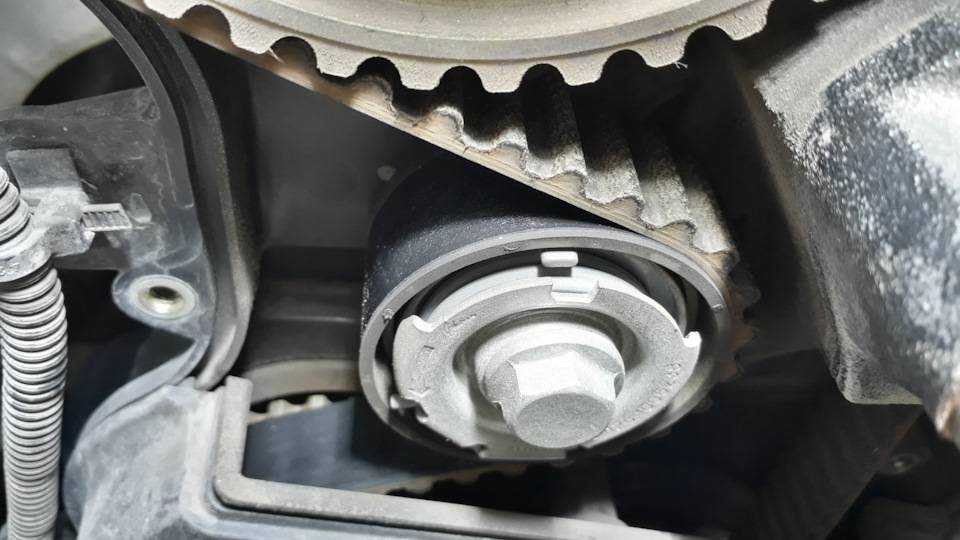

10. Затем нужно ослабить крепежный болт натяжителя. Проворачивая натяжной ролик против часовой стрелки, нужно ослабить натяжение ремня ГРМ и снять его с натяжителя.
11. Затем ремень снимается с шкива помпы, коленчатого и распределительных валов.
12. Выкрутив крепежный болт натяжного ролика, снимаем его и меняем на новый.
13. При установке нового натяжителя необходимо следить, чтобы паз на двигателе совпал с выступом на ролике.
14. Натягиваем новый ремень ГРМ сначала на коленвал, затем на водяной насос и распредвалы. При этом следует ориентироваться на стрелки, нанесенные на ремне, они должны быть направлены в сторону движения.
15. После замены регулируем натяжение ремешка ГРМ.
16. Далее снимаем фиксаторы с коленвала и распредвалов. Устанавливаем новые заглушки в отверстия на ГБЦ.
17. Дальнейшую сборку осуществляем в обратном порядке.

Проверка натяжения

Натяжение ремешка имеет большое значение для нормальной работы ГРМ. Если ремень ослаблен, он может проскакивать и привести нарушению фаз газораспределения. Кроме того, проскальзывание может привести к увеличению трения, материал будет нагреваться, что может привести к разрыву ремешка. При сильном натяжении ускоряется износ подшипников коленвала и вспомогательных механизмов.

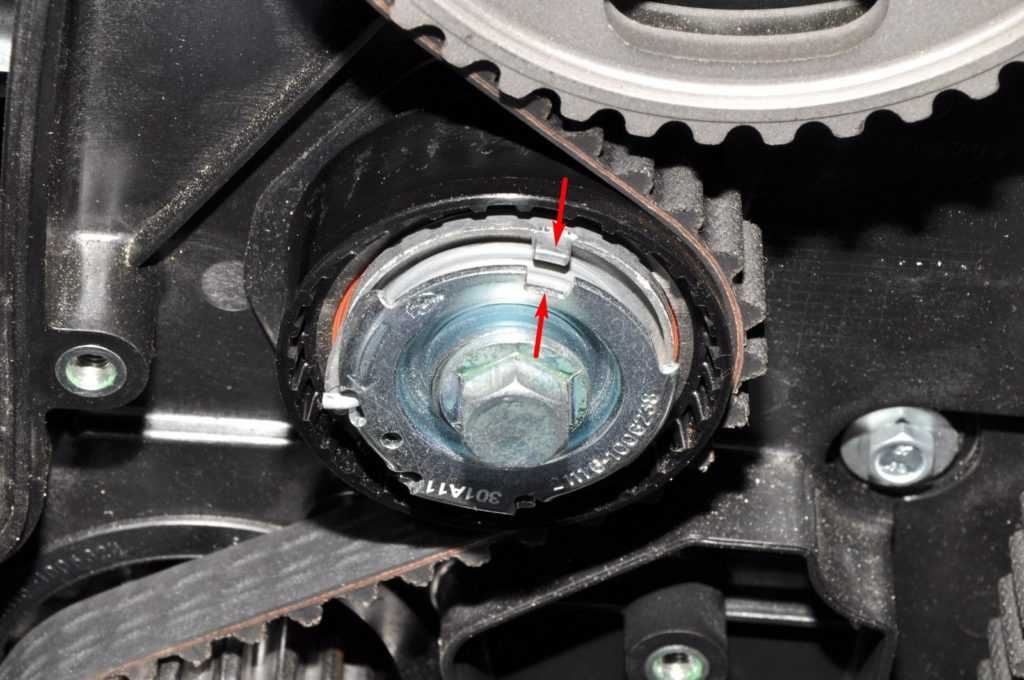

Проверка натяжения ремня возможна посредством указателей на натяжном ролике. Нормальное натяжение подразумевает полное совпадение подвижного указателя с неподвижным указателем натяжителя. Если смещение подвижного указателя незначительно в сторону против часовой стрелки, то ремешок следует подтянуть.

В этом случае нужно ослабить болт крепления натяжителя и проворачивать натяжной ролик по часовой стрелке, пока указатели не совпадут. Зафиксировав натяжитель в таком положении, необходимо затянуть болт крепления. Затем следует при помощи болта крепления шкива вспомогательных агрегатов провернуть коленчатый вал на два оборота. Теперь нужно снова проверить натяжение. Выполнять регулировку следует пока не будет достигнуто нужный уровень натяжения.

 Загрузка …

Замена зубчатого ремня на 8 клапанном моторе ВАЗ 11189 и 11182

Несмотря на то, что это самый слабый мотор Ларгуса, он имеет ряд преимуществ. И одно из них – простота и надежность. Ремень ГРМ на этом моторе можно поменять, находясь в полевых условиях, даже если он порвется в пути.

Снятие старого ремня ГРМ

Для этого нужно выполнить всего несколько простых действий:

1. Снимите приводной ремень.
2. Поднимите правое колесо, демонтируйте его и снимите подкрылок.
3. Сорвите болт крепления шкива коленвала, открутите его и демонтируйте шкив.
4. Разгрузите подушку двигателя, слегка приподняв мотор домкратом (необязательно).
5. Открутите обе защитные крышки ремня ГРМ.
6. Выставите метки в соответствии с фото, поворачивая коленвал по часовой стрелке.
7. Ослабьте натяжной ролик и демонтируйте старый ремень.

Установка нового ремня ГРМ

Установка производится в обратной последовательности:

1. Меняется натяжной ролик.
2. Устанавливается новый ремень ГРМ.
3. Натяжной ролик натягивается до совпадения на нем меток.
4. Поверните коленчатый вал на два оборота и проверьте совпадение меток.
5. Если все в порядке, произведите затяжку ролика моментом 33-40 Нм.

Как заменить ремень на двигателе Лада Ларгус

В зависимости от комплектации машина поставляется на рынок с двумя разновидностями двигателей. При этом, для авто с кондиционером и без него, процедура незначительно отличается.

Подготовка к операции проходит идентично.

1. Загнать машину на смотровую яму либо подъемник. Также можно воспользоваться домкратом с подставкой.
2. Демонтировать переднее правое колесо. Изначально потребуется ослабить крепежные болты, только после этого можно поднять машину и окончательно снять обод.
3. Удалить защиту двигателя и приводных ремней. Когда машина уже поднята на подъемнике, потребуется взять отвертку, головку №10. Сначала снимается нижняя защита мотора для обеспечения доступа к шкивам. Следующий шаг – демонтаж пластикового щитка, закрывающего непосредственно сам ремень.

На этом этапу начинаются различия.

Снятие ремня вспомогательного оборудования на моторе без ГУР и кондиционера

На самой простой модификации, где нет дополнительных деталей конструкции, следует выполнить следующие действия.

1. Перекусить старый ремень при необходимости (1). Обычно деталь меняется только после ее разрыва, если же части плети остались на валах – их рекомендуется срезать пассатижами, либо специальными клешами.
2. Ослабить крепления генератора (2) и сдвинуть его для возможности установки нового ремня. Обычно натяжная планка представляет собой пластину с продольным пропилом. Натяжной элемент фиксируется болтом с головкой М14.
3. Проверить шкив коленвала на наличие износа или повреждений (3). Если получилось «залезть» к приводным шкивам, рекомендуется осмотреть их на наличие деформаций, износа, рахбалтывания подшипника.
4. Установка нового ремня выполняется с учетом заводских рекомендаций по степени натяжки. Недопустимо перетягивать или недотягивать натяжной ролик. Если сделать ремонт неправильно, ремешок может лопнуть на разгоне или слететь со шкивов.

Ремонт РДО на машине с ГУР

Здесь имеется несколько дополнительных элементов, усложняющих конструкцию. Приводной ремень гораздо длиннее и захватывает вторичные шкивы.

Процедура снятия ремня выглядит так

1. Ослабить натяжной болт №1 – деталь может выкручиваться с усилием. Чтобы не повредить резьбы рекомендуется обработать ее составом типа ВД-40.
2. Отпустить винты под номерами 2 и полностью выкрутить их. После этого, натяжную станцию можно будет полностью демонтировать.
3. Снять натяжной ролик с машины. После удаления детали ее рекомендуется проверить на степень износа и люфт подшипника.
4. Удалить старый ремень.
5. Полностью очистить все поверхности перед установкой нового ремешка. Наличие соринок, песка или другого мусора в месте контакта резины с валами категорически недопустимо.

Новая деталь монтируется в обратном порядке.

Лада Ларгус замена вспомогательного ремня на версии с кондиционером

На машинах с кондером количество вспомогательных шкивов больше, чем на простых модификациях. Следовательно, процедура ремонта будет сложнее.

На моторе, где присутствует дополнительное оборудование, приводной ремень представляет собой изделие в три раза более длинное, чем на простых модификациях.

Для выполнения операции потребуется.

Ключом №15 ослабить натяжной ролик, проворачивая его по часовой стрелке. Конструкция модуля основана на вращении полумесяца, поддерживаемого пружиной.

Далее потребуется снять ремень и заменить его новым

Делать это следует предельно осторожно. Также предварительно, рекомендуется очистить все поверхности от грязи и песка.
