Замена заднего и переднего ступичного подшипника ваз 2109

Признаки неисправности

Находится подшипник непосредственно в передней ступице. Чтобы к нему добраться, необходимо провести очень много манипуляций. Меняется этот узел в том случае, если вдруг начали появляться посторонние звуки. Если конкретнее, то возникает очень мощный гул, который доносится со стороны левого или правого переднего колеса. Причем чем выше скорость, тем сильнее этот звук. Не исключено, что во время совершения поворотов шум может временно исчезать. Поэтому можно сделать вывод, что необходима замена ступицы и подшипника ступицы на ВАЗ-2108.

Но когда траектория выпрямляется, гул снова возвращается

Стоит обратить внимание, что необязательно во время поворота гул прекращается. Например, если вышел из строя подшипник на правой стороне, то не исключено, что шум во время поворота налево будет исчезать. Если же будете поворачивать вправо, никаких изменений не будет наблюдаться

Аналогично происходит и при поломке подшипника на левой стороне

Если же будете поворачивать вправо, никаких изменений не будет наблюдаться. Аналогично происходит и при поломке подшипника на левой стороне.

Огромное Вам спасибо за просмотры моих видео, расскажите друзьям оставляйте коментарии подписывайтесь.

Необходимые инструменты и подготовительные работы

Какой бы метод вы ни выбрали, вам понадобится в любом случае:

• молоток;
• зубило;
• набор ключей накидных, а также торцевые на 10 и 30;
• отвертка плоская;
• съемник (при наличии);
• оправка для выбивания подшипника;
• динамометрический ключ.

Машину устанавливают на ровной площадке. Позаботьтесь об освещении – используйте переносной прожектор. Авто выставляют на первую передачу, для дополнительной безопасности подкладывают колодки под задние колеса.

Далее:

• подняв передок домкратом, откручиваем колесо;
• разблокируем контргайки, удерживаемые буртиком;
• свинчиваем болты суппорта, затем его убираем или просто подвешиваем.

Эти процедуры необходимо выполнить вне зависимости от того, какой способ снятия подшипника вы выберете.

Диагностика ступичного подшипника, причины и признаки поломки

Коротко перечислим признаки данной поломки:

• Шум во время езды спереди (справа или слева), при поворотах так же раздается шум или вой.
• Вибрация в салоне — признак того что требуется ремонт, так как возможно высохла смазка или попало много грязи.
• Скрежет или хруст — говорят о том что, передний ступичный подшипник уже развалился.

Прежде чем делать поспешные выводы, сделайте пошаговую диагностику:

1. Поднимите домкратом ту сторону, где есть характерные признаки, но перед этим снимите колесо.
2. Покрутите диск руками, если есть звук «перекатов» или другой шум — нужна замена. При исправном изделии вращение плавное, без заедания и шума.
3. Снимите диск тормоза, проверьте люфт ступицы, перемещая её руками в осевом направлении — если ощущаете ход без замеров, то необходима замена подшипника передней ступицы.

Совет:
Прежде чем разбирать узел, попробуйте подтянуть ступичную гайку, потом сделайте диагностику снова. Велика вероятность, что шум уйдет, но это ненадолго, по крайней мере, это позволит проехать ещё 100-200 км.

Причины поломки:

1. Не бережливая езда, по ямам, выбоинам в асфальте.
2. Частый перегрев механизма.
3. Повреждение пыльника, загрязнение запчасти изнутри.
4. Износ изделия согласно гарантийному сроку службы (заявлено 60 тыс. км).
5. Неисправность других элементов (нарушена балансировка тормозного диска, износ поворотного механизма или дисбаланс колес и прочее).

Обязательно посмотрите видео, как проверить ступичный подшипник:

Как проверить ступичный подшипник

Выбор переднего ступичного подшипника для Ваз 2109

Главная задача при замене – обеспечить продолжительный срок службы. Ни для кого, ни секрет, что качество запчасти играет огромную роль, и от этого зависит, сколько прослужит вам новая деталь.

При выборе обязательно знайте точную маркировку (артикул или номер) переднего подшипника. На ВАЗ 2109 стоит радиально-упорный шариковый двухрядный тип с густой смазкой внутри, маркировка согласно ГОСТ – 256907С17. Зарубежный аналог – 309726DA.

Производители ступичных подшипников и их артикулы

№ п/п	Производитель, страна	Каталожный номер	Размеры, мм	Цена, рублей
1	Pilenga	PW-P 1307	34*64*37	400
2	Torque, Финляндия	T-12106	500
3	Лада (оригинал)	2108-3103020	400
4	ASP Mensan	BCR001	540
5	SPZ	2108-3104020	400

Подробнее о производителях, ценах читайте в статье по замене передних подшипников на Ваз 2110.

Так же полезно прочитать и ознакомиться с нюансами касающихся размеров детали.

Важно знать:

Для усиления подвески, а так же надежности и долговечности автолюбителя в ступицу ставят роликовые изделия, маркировка которых 537907.

Признаки неисправности

О поломке, в частности, свидетельствуют:

• появление шума спереди (там, где находятся стойки) при движении;
• в салоне чувствуется довольно сильная вибрация (возникает она обычно, если смазка подсыхает или при чрезмерном загрязнении подшипника);
• слышится хруст или металлический скрежет (слом элемента).

Чтобы подтвердить свои подозрения, протестируйте узел следующим незамысловатым способом:

• проблемную сторону поднимают на домкрате;
• снимают колесо;
• диск прокручивают вручную.

Приступая к замене вышеупомянутой детали, выберите один из описанных в этой статье способов наиболее вам подходящий.

Советы по замене передних ступичных подшипников Ваз 2109

1. Делать замену изделия советуют сразу на обоих колесах автомобиля, в этом случае сход-развал рекомендуется сделать.2. Охладили п/ш перед монтажом? Советуем нагреть и поворотный механизм, тогда усилий для запрессовки не понадобится.3. Приобретайте запчасти только в проверенных торговых сетях с дилерскими сертификатами и паспортами качества на продукцию.

Как правило основные признаки указывающие водителю на неисправность подшипника задней ступицы на автомобиле ваз 21099 заключаются в появлению люфта в заднем колесе, характерного подвывания во время движения или стуков при чрезмерном износе. В конструкции ступицы применяется шариковый двухрядный подшипник, который в процессе эксплуатации не требует смазки и регулировки.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется два специальных съемника, один для снятия самой ступицы, а второй для выпрессовки подшипника. Проделайте следующую последовательность действий:

• Ослабьте затяжку колесных болтов, после чего снимите декоративный колпачек гайки ступицы и используя торцовую головку и удлинитель с рычагом ослабьте ее затяжку. Гайка ступицы затягивается сильным моментом поэтому чтобы ее ослабить необходим рычаг в виде отрезка водопроводной трубы.
• Включив первую передачу, домкратим автомобиль и снимаем колесо с ремонтируемой стороны.
• Производим демонтаж тормозного барабана и колодок.
• Окончательно отверните гайку ступицы и снимите ее вместе с упорной шайбой, расположенной под ней.

• Установите съемник, после чего снимите ступицу с оси.
• Далее зажмите ее в тиски и тонкой отверткой извлеките из паза стопорное кольцо.

• Устанавливаем следующий съемник и выпрессовываем подшипник из своего посадочного гнезда.
• Протрите внутреннюю поверхность ступицы от грязи и следов старой смазки.
• Запрессуйте новый подшипник, после чего установите стопорное кольцо, которое предварительно проверьте на предмет наличия механических деформаций и если необходимо замените на новое.
• Теперь можно приступать к установке. Оденьте ступицу на ось, после чего подходящей по диаметру оправкой (усилие необходимо прикладывать к внутреннему кольцу подшипника) запрессуйте ее и наверните гайку. Окончательную затяжку гайки производите только после того, как автомобиль будет стоять на земле.
• Произведите сборку всех снятых элементов и опустите авто на землю.
• Законтрите гайку ступицы.

На этом ремонтные работы по снятию и замене подшипника ступицы на автомобиле ваз 21099 завершены.

Замена ступичного подшипника ВАЗ 2108, 2109 или 21099 не очень проста, но вполне осуществима в условиях гаража.

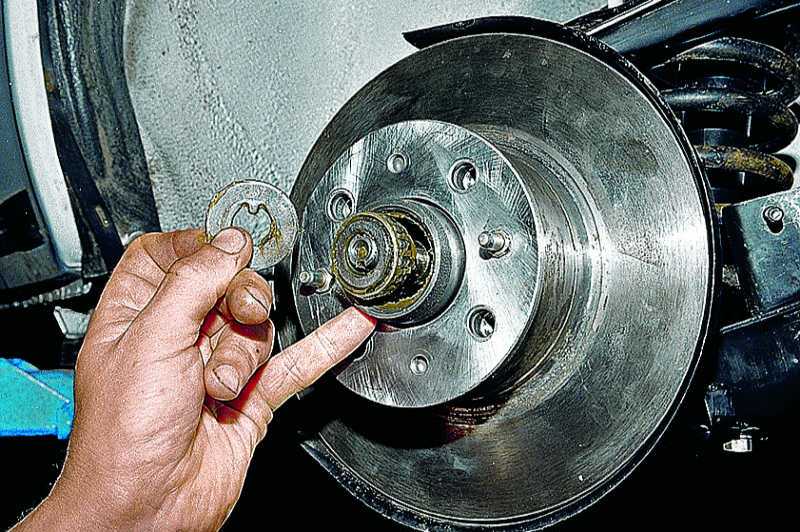

Сначала необходимо снять колпак ступицы и удалить стопор с гайки, перед этим обязательно поставив автомобиль на ручной тормоз и включив передачу. Ослабив гайку с помощью ключа на 30, следует поднять машину с помощью домкрата.

На поднятой машине снимаем колесо, а затем направляющий «палец» суппорта, далее сам суппорт и тормозной диск. После этого откручиваем гайку ступицы. При помощи болтов М12×0,25 длинной 130 мм (нужно два болта), которые вставляются в отверстия тормозного диска, необходимо вытолкнуть ступицу.

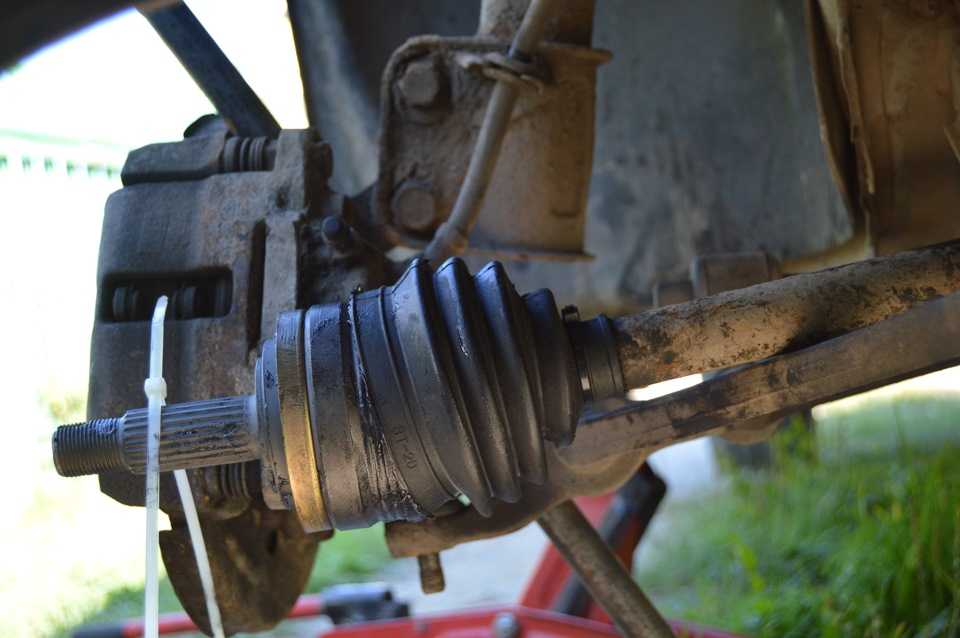

Сняв шаровую опору с нужной стороны, приступаем к вывода оси ШРУСа из подшипника. Поворачивая ступицу — лучше с помощью деревянной колодки — аккуратно снимаем ее с поворотного рычага.

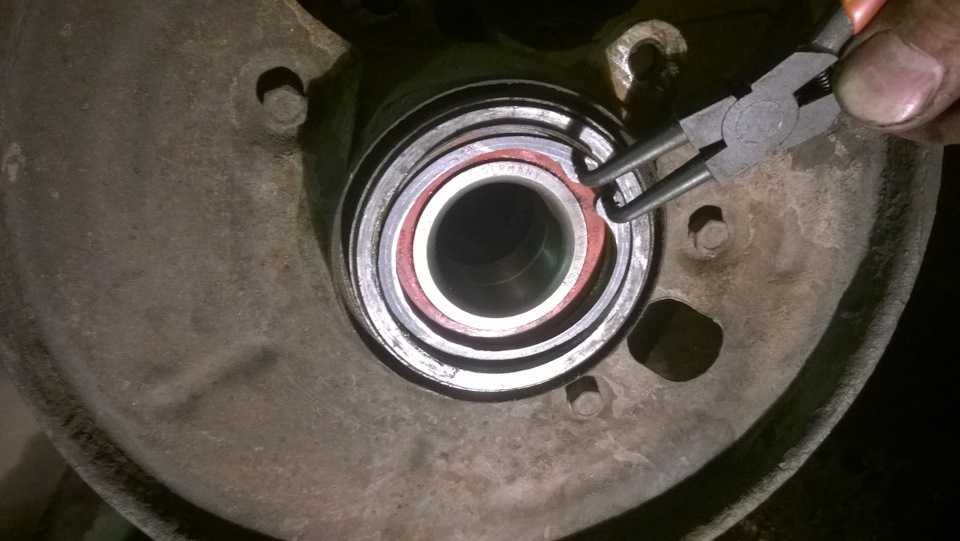

Сняв стопорное кольцо, поддев его за одно из отверстий и помогая себе зубилом, начинаем удаление самого подшипника. Будет удобнее, если Вы снимете грязезащитное кольцо. Удалив с помощью мелкого напильника все задиры, кольцо можно поставить на старое место.

Теперь можно приступить к установке нового подшипника. Перед этим стоит зачисть поворотный кулак и смазать его. Если есть специальный инструмент для установки подшипника в поворотный кулак, можно использовать его. Если такого приспособления нет, можно нагреть ступицу (например, на плите) и охладить подпипник (например, в морозилке). За счет термического расширения-сжатия подшипник легко войдет в ступицу. После этого подождите, пока обе части приобретут комнатную температуру.

Будьте осторожны, не повредите грязезащитное кольцо!

Далее необходимо поставить стопорное кольцо, и продолжить сборку в обратном порядке — установить суппорт и тормозной диск.

Гайку ступицы необходимо хорошо затянуть (при помощи ответртки или зубила). После этого на место возвращаются колпак ступицы и колесо.

Пожалуйста поставьте оценку статье

Срок службы подшипников ступиц передних колес на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях находится в пределах 40-60 тысяч км пробега. В зависимости от условий эксплуатации и качества детали он может варьироваться в большую или меньшую сторону.

Инструменты для замены подшипника ступицы

Кстати, замена подшипника задней ступицы на ВАЗ 2109 и замена подшипника задней ступицы на ВАЗ 2110 — практически идентичные операции, поэтому их следует рассматривать как одну. Итак, какого же инструмента потребует замена подшипника задней ступицы? Здесь складывается следующий перечень:

• торцевой ключ на «30″, дополненный длинной трубой,

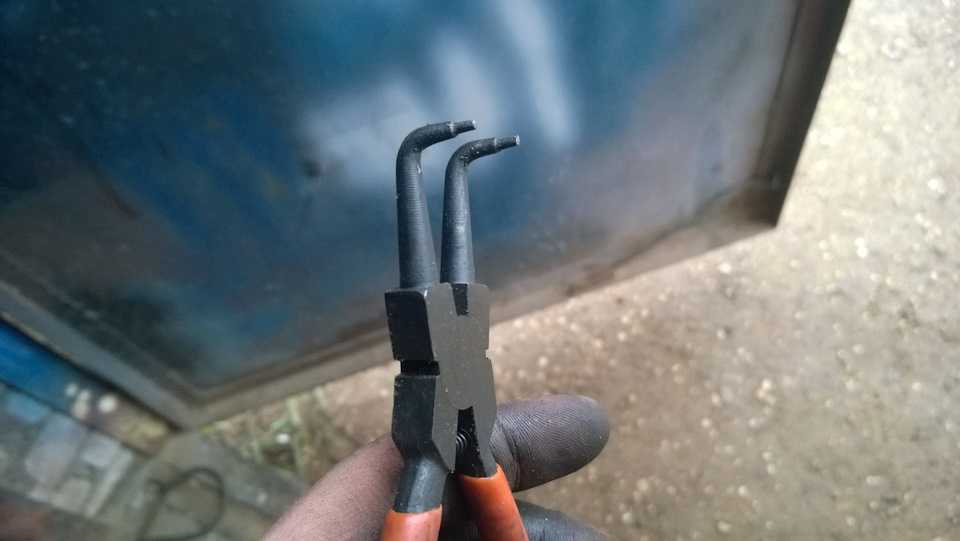

• пассатижи, с помощью которых будет осуществляться съем стопорных колец,
• пассатижи или накидной ключ на «12″ (чтобы открутить направляющие штифты заднего тормозного барабана),
• деревянный брусок,
• молоток,
• зубило и монтировка,
• универсальный съемник для выпрессовки подшипников ступиц

Выбирая подшипники задней ступицы, следует отдавать предпочтение только продукции проверенных производителей. Возможно, для этого даже придется устроить опрос среди знакомых, успешно решивших подобную проблему, ведь, к сожалению, рынок буквально заполнен низкопробными подделками, отличить которые от качественного изделия непрофессионалу практически невозможно

Пренебрегать подобными советами не следует, ведь важно не только знать, как поменять подшипник ступицы, но и то, на что будет заменен вышедший из строя элемент

Порядок проведения работ по замене подшипника ступицы

Теперь поговорим непосредственно о том, как поменять подшипник задней ступицы:

• автомобиль необходимо поставить на первую передачу и подложить «башмаки» под переднее колесо. Далее автомобиль с помощью домкрата поднимается, и колесо снимается,
• необходимо открутить направляющие штифты и снять (сбить) тормозной барабан,
• открутить гайку ступицы и, используя съемник, сбить ступицу с цапфы. Если на цапфе не осталось внутреннего кольца подшипника, то такой вариант развития событий можно считать успешным. Если же нет — вам предстоит дополнительная работа с привлечением «тяжелой артиллерии» — монтировок и зубила.
• вопрос «как снять подшипник задней ступицы?» может быть решен двумя способами — в зависимости от того, собираетесь ли вы выпрессовывать или выбивать подшипник. Если более целесообразный вариант для вас — выпрессовка, то необходимо с помощью специальных щипцов снять стопорное кольцо, а затем еще сбить металлический пыльник,
• посадочное место подшипника в ступице необходимо смазать, после чего подшипник запрессовывается обратно. Если специального съемника у вас все-таки нет, то подшипник может быть запрессован с помощью наружной обоймы старого подшипника и тисков. Следует отметить, что забивать подшипник категорически не рекомендуется,
• следует установить металлический пыльник и стопорное кольцо,
• ступица на цапфу набивается с помощью оправки. В качестве такого инструмента может быть использована головка или трубка подходящего диаметра. Бить следует по внутреннему кольцу подшипника,
• необходимо затянуть цапфу и замять бортик,
• если снимались колодки, то их следует поставить на место, а также вернуть в изначальное положение и тормозной барабан, и колесо.

Естественно, подобные работы не слишком сложны, однако если водитель, в силу своей неопытности или отсутствия специальных технических знаний, не представляет, как совершить указанные манипуляции самостоятельно, ему следует обратиться на станцию техобслуживания. Благо, работы по замене подшипников не считаются какой-то «экзотикой» и выполняются в кратчайшие сроки.

Как снять подшипник на Ваз 2109 методом №2 со снятием стойки, но без использования съемника

Снимается вся конструкция, вместе с поворотным кулаком. Замена детали происходит непосредственно на стойке (можно со съемным устройством). Не потребуется делать сход-развал.

Порядок выполнения:

1. Откручиванием и снимаем так же рулевой наконечник.
2. После этого потребуется освободить стойку от верхних болтов под капотом.
3. Так же вынимаем узел стойки из ШРУСа, отсоединяем от автомобиля.
4. Теперь меняем деталь, способами, описанными выше. Либо при помощи съемника, или используем оправки для выбывания и дальнейшей запрессовки нового ступичного переднего подшипника

Важно знать:
Не рекомендуется применять ударные методы, особенно при монтаже новой детали. Воспользуйтесь вариантами запрессовки, описанными в способе №1 или в №3.. Подробнее операции представлены на видео:

Подробнее операции представлены на видео:

Замена переднего подшипника 2108-2110

Как заменить подшипник задней ступицы инструкция

1. Снятие колеса описывать не будем. Главное, не пренебрегайте своей безопасностью — подставьте под порог автомобиля дополнительный упор (открученное колесо, пень, специальную подставку). Перед снятием нужно убрать центральную заглушку и выровнять стопорный «буртик» на крепёжной гайке (поможет плоская отвёртка или зубило). Теперь «сорвите» гайку воротком с головкой на 30 (крутим против часовой стрелки). В этот момент колесо должно стоять на земле или нужен помощник, который сильно нажмёт педаль тормоза.

2. На следующем этапе вам нужно снять тормозной барабан. Тут возможны осложнения. В процессе эксплуатации он часто «прикипает». Сразу выкрутите направляющие, после чего закрутите их в соседние отверстия того же диаметра и продолжайте крутить, пока диск не сдвинется с места.

3. Если «не идёт» или резьба сорвана, то сбейте барабан ударами с обратной стороны. Используйте резиновый молоток или обычный вместе с деревянным бруском, чтобы избежать сколов.

4. Теперь у вас есть непосредственный доступ к ступице. Открутите полностью гайку и извлеките шайбу из-под неё.

5. Снять ступицу с посадочного места можно тремя способами:
   • Если повезёт, то вы снимете её руками. Рывками тяните на себя или воспользуйтесь монтировкой как рычагом. Не повезло? Смотрим ниже.
   • В места крепления колеса вкрутите два длинных (15–20 см) болта. Вкручивайте их, пока ступица не двинется с «мёртвой» точки (на четвёртом шаге вы похожим способом снимали тормозной барабан).
   • Используйте специальный трёхлапый съёмник.
6. Если к ступице прикрутить барабан обратной стороной (фото ниже), то вы сможете приложить большее усилие.
7. После снятия у вас также будет несколько вариантов развития событий. Хороший — подшипник снялся полностью, плохой — внутренняя обойма осталась на валу. В последнем случае придётся дополнительно поморочиться. Необходимо снять тормозные колодки и зубилом сорвать металлическое кольцо с места. Теперь можно зацепить его съёмником с двумя лапами или монтировками (в зависимости, что есть в наличии) и демонтировать. Если после зубила остались зазубрины, их обязательно нужно сгладить напильником, иначе новый подшипник может полностью не «сесть» на место.
8. Чтобы установить новую деталь, нужно освободить место. Извлечь неисправный подшипник можно специальным съёмником или просто выбить. Во втором варианте нужно подобрать подходящий упор.
9. Если на предыдущем этапе не было смысла беречь подшипник, то новую запчасть не стоит подвергать ударным нагрузкам. Выберите один из трёх способов запрессовки:
   • Рекомендуемый — с помощью специального съёмника. Подшипник войдёт в ступицу постепенно и плавно и прослужит максимально долго (если выбрали качественный, конечно). Обыкновенные тиски могут заменить специнструмент.
   • Альтернативный — прогреваем ступицу газовой горелкой, и подшипник сам «провалится» на место. Только не нужно нагревать ступицу докрасна. Достаточно 1–2 минуты равномерно прогреть ручным баллоном, чтобы металл расширился до необходимого состояния. Потом просто «вложите» подшипник.
   • Безысходный — вбить подшипник назад молотком и проставкой. Внутренняя обойма более мощная, поэтому бейте по ней (без фанатизма). Если старая наружная обойма осталась целой, то используйте её как проставку. Как вариант — подберите шайбу по внутреннему диаметру ступицы, так усилие будет более равномерным. Не допускайте перекосов, иначе будет сложно извлечь деталь обратно. Подшипники не «любят» ударов, поэтому срок службы может сократиться.

10. Самое сложное уже позади, осталось только собрать всё в правильном порядке. Чтобы не забыть, сразу поставьте стопорное кольцо на место. Для того чтобы надеть ступицу на вал, используйте проставку по размеру внутренней обоймы подшипника. Лёгкими ударами молотка «посадите» её на место. Только не бейте сильно, ступица должна «зайти» легко. Если нет, то зачистите и смажьте посадочное место.

11. Поставьте на место шайбу и закрутите гайку на 30. Окончательно её зажмёте и закерните, когда колесо будет стоять на земле. Задняя ступица не регулируется, поэтому зажимать нужно сильно, но с присутствием здравого смысла (колесо должно крутиться свободно).

«Ударный» вариант

Как и в каждом деле, в ремонте есть свои нюансы. Они могут существенно усложнить процесс, в первую очередь, новичкам. Но если вы будете готовы к возможным осложнениям (особенно технически), то и решить их сможете быстро. А с вышеизложенной инструкцией у вас не будет неприятных сюрпризов в процессе работы. Удачного ремонта.

Замена переднего ступичного подшипника ВАЗ-2109

Ступичный подшипник конкретно переднего колеса остается одним из наиболее слабых мест всех практически моделей ВАЗ. Конструкторы завода в этой связи отмечают, что замена упомянутой выше детали должна производиться регулярно и довольно часто (максимум – через каждые 80 000 километров). Причем приведенная рекомендация касается не только тех автомашин, что эксплуатируются в экстремальных условиях, но и в равной степени остальных. Как показывает практика, в реальности необходимость установки новой детали во многих случаях возникает гораздо скорее.

Как производится замена переднего испорченного ступичного подшипника как на автомашине ВАЗ-2109, так и на Калине или Приоре? Ответ на данный вопрос вы получите из этой статьи.

Выбор подшипников

Чтобы заменить ступичный подшипник, вам потребуется знать о его параметрах, размерах, характеристиках, предъявляемых конкретно для ВАЗ 2109.

Для «девятки» используется радиально-упорный роликовый двухрядный подшипник с коническими роликами. Осевые зазоры предварительно отрегулированные, заполненные смазкой. Закрытый тип подшипника.

Опираясь на таблицу, вы сможете отыскать оптимально подходящий подшип для передней ступицы вашего автомобиля.

Параметр

Требуемый показатель

Предельная частота вращения

Подобрав необходимый для замены комплект подшипников передней ступицы, можно приступать к работе.

Для ремонта вам потребуется помимо стандартного набора инструментов, специальные оправки для подшипников. При их отсутствии можно воспользоваться трубой, подходящей по диаметру.

Демонтажные работы

Следуя инструкции и опираясь на видео уроки, вы сможете своими руками заменить подшипник передней ступицы.

1. Ослабьте натяжение болтов колеса, снимите декоративную пластиковую заглушку с подшипника ступицы и расконтрируйте крепежную гайку.
2. С помощью торцевой головки и рычага ослабьте крепежную гайку подшипника.
3. Поднимите автомобиль с помощью домкрата, после чего снимите колеса с той части передка автомобиля ВАЗ 2109, где планируется выполнять замену подшипа.
4. Снимите все, что может помешать вам демонтировать ступицу. К таковым объектам относится тормозной диск, крепление к поворотному кулаку, шаровой опоре, болты крепления поворотного кулака, крепежи передней стойки. Демонтируйте все это и двигайтесь дальше.
5. Полностью открутите гайку передней ступицы, снимите ее и демонтируйте упорную шайбу.

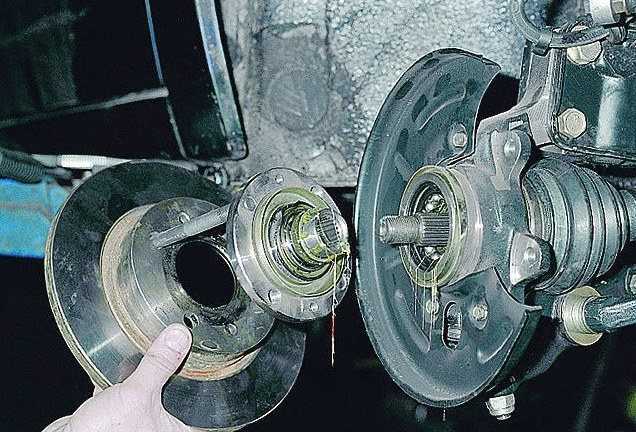

6. Из кронштейна передней стойки необходимо вывести ступицы и снять ее.
7. Ступица демонтирована, потому можно выпрессовать из нее поврежденный подшипник и поставить на его место исправный узел.
8. Положите ступицу на тиски или разместите другим удобным для вас способом.

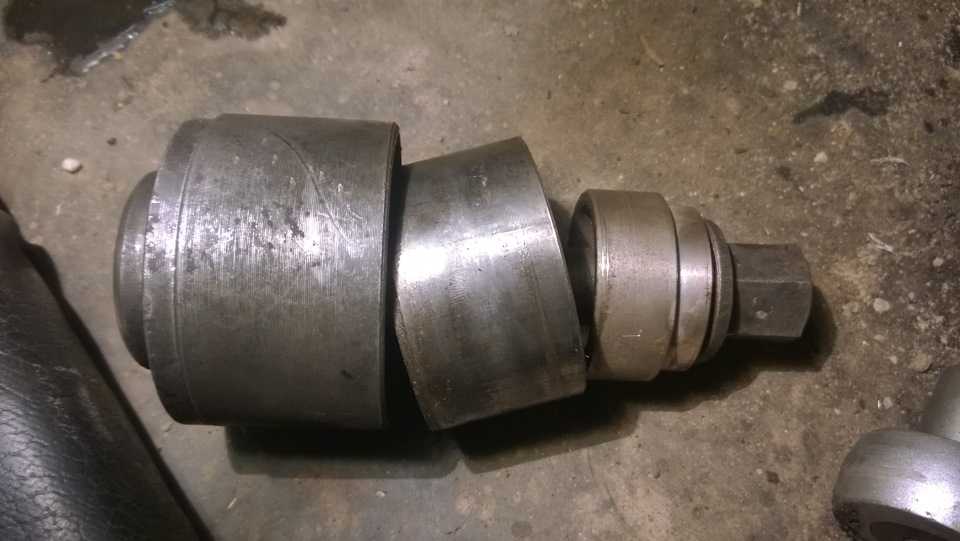

9. Используя выколотку, которая подходит по диаметру, прессуйте ступицу из внутреннего кольца подшипа.
10. В некоторых случаях наружная часть внутреннего кольца может остаться на ступице. В такой ситуации вам не обойтись без съемника. Вообще лучше работать со специальным инструментом. Он наверняка найдется среди ваших знакомых или соседей по гаражу.

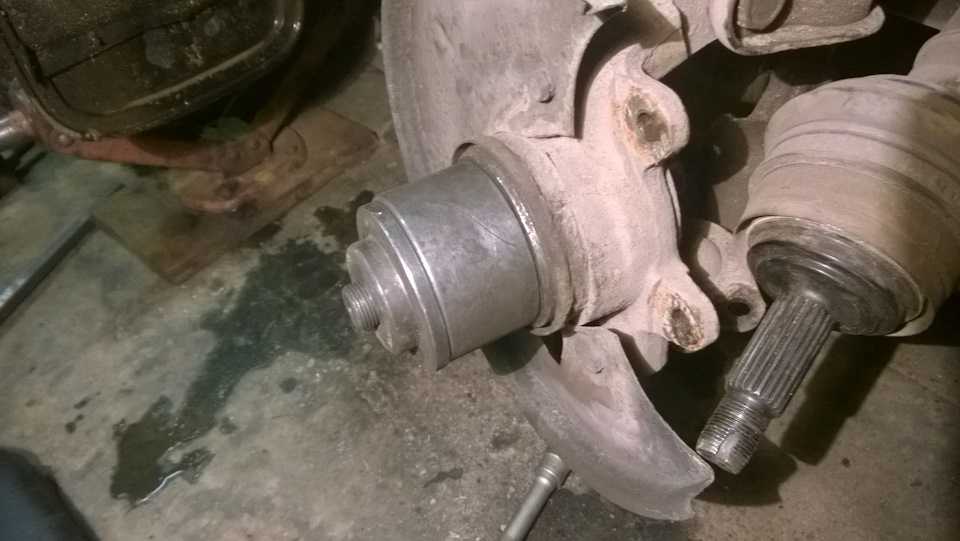

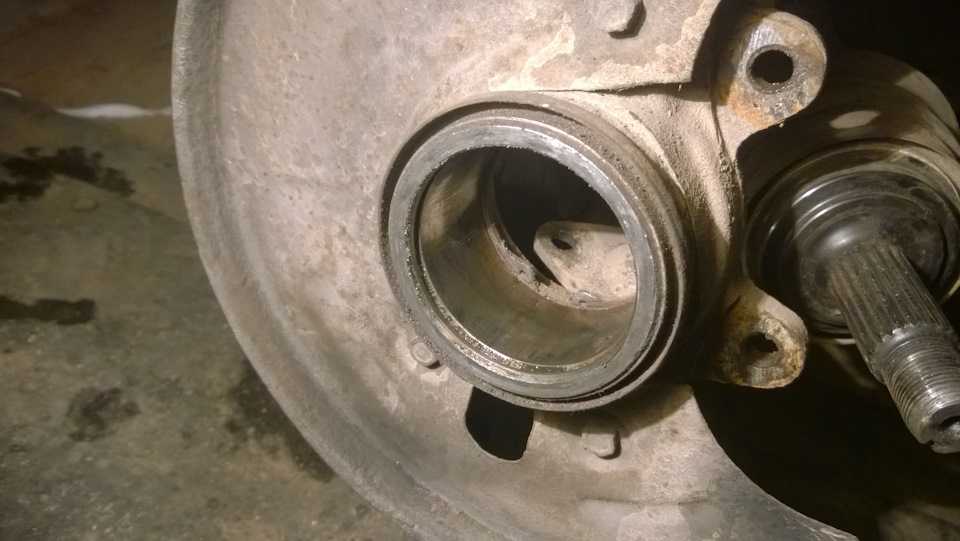

11. Этой же выколоткой необходимо извлечь подшипник из поворотного кулака. Чтобы сделать такую работу, придется заранее снять стопорные кольца. Они извлекаются любым подручным инструментом, например шилом. Хотя есть специальные зажимы для подобных целей.

Аккуратность превыше всего

1. Все, подшипник ступицы вам удалось снять.
2. Тщательно обработайте все демонтированные детали, используя чистый керосин. Соблюдайте правила пожарной безопасности.
3. Оцените состояние самой ступицы. Если на ней есть следы повреждений, дефекты, сколы, ее следует заменить на новую.

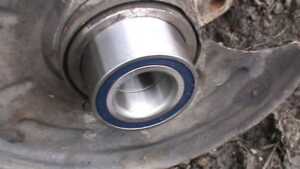

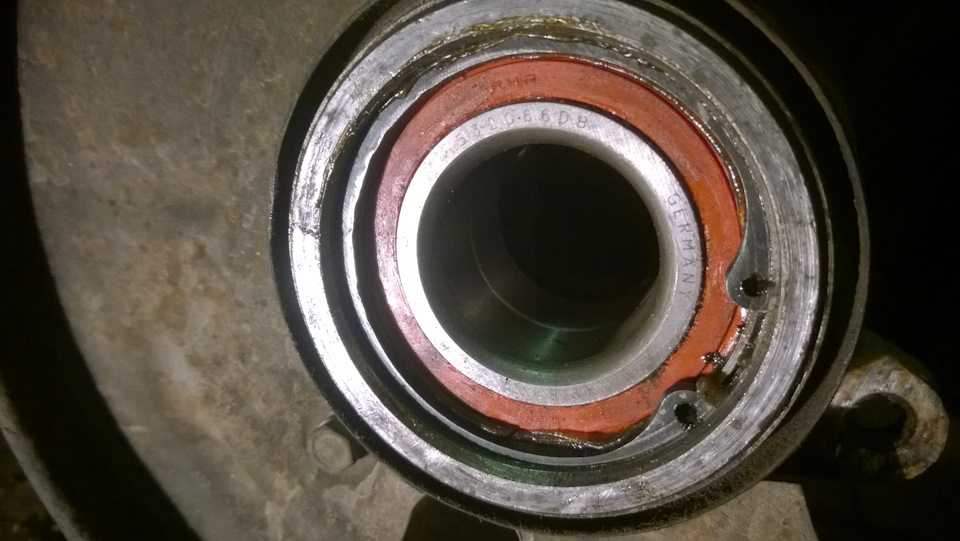

4. Новый подшипник устанавливается на место при помощи тисков или пресса. Усилие при этом прикладывают обязательно к наружным кольцам.
5. Использовать инструмент типа молотка для забивки подшипника категорически запрещается, поскольку это приведет к разрушению новой детали.
6. Установив подшипник передней ступицы, выполните процедуру обратной сборки
7. Не забудьте поменять гайку ступицы.
8. Когда узел будет полностью собран и автомобиль опущен на землю, только тогда необходимо полностью затянуть крепежные гайки.

https://youtube.com/watch?v=wJUmkUIO2lQ

Ремонтировать переднюю ступицу при износе, поломке подшипника не так сложно, как может показаться на первый взгляд. Наша инструкция, дополненная видео руководствами, поможет вам своими руками выполнить процесс от начала и до конца.

Замена подшипника передней ступицы

Всем привет!Суть проблемы такая: при прохождении левых поворотов и при торможении справа спереди издавался гул. При пошатывании колеса издавался стук (несильный, но все же), при этом ступичная гайка затянута. Пришел к выводу, что кончился подшипник. Поехал в магазин за новым

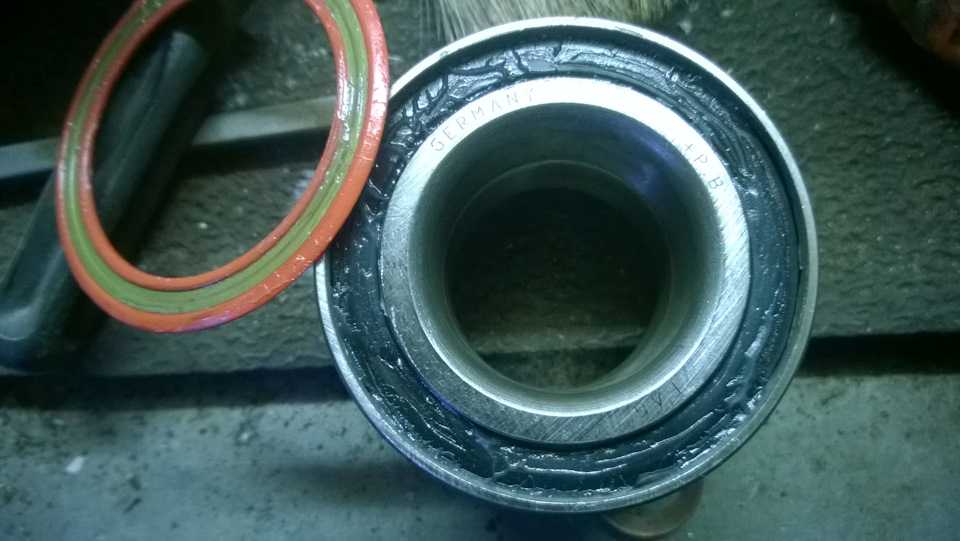

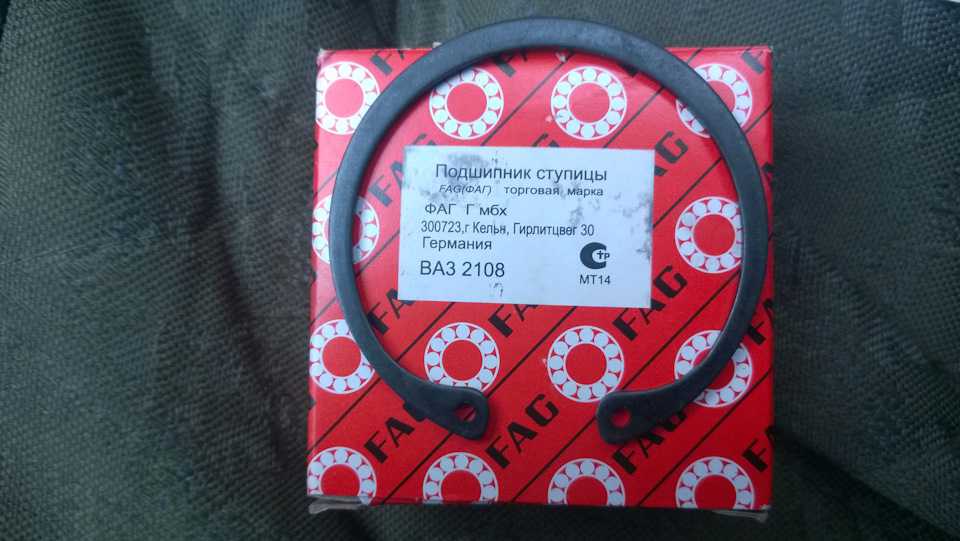

Подшипник передней ступицы FAG + стопорное кольцо

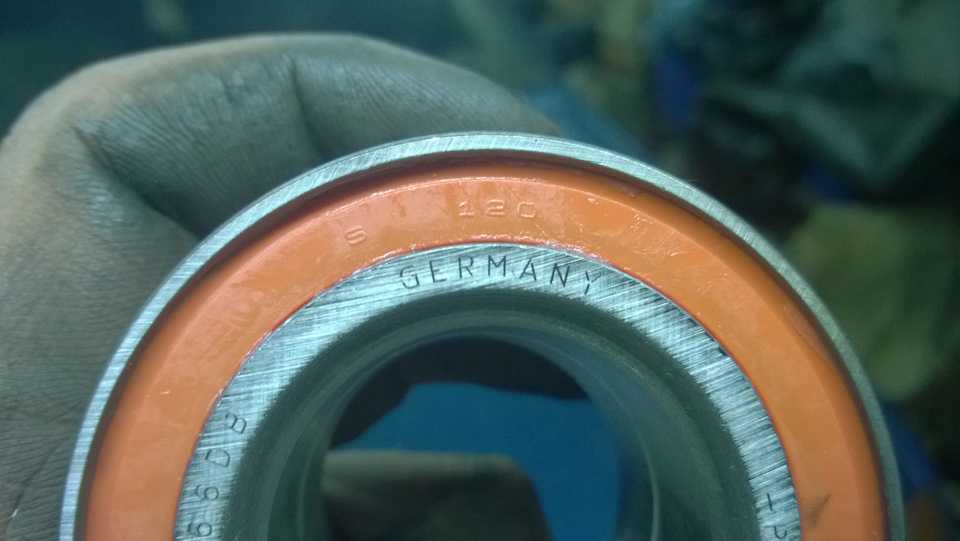

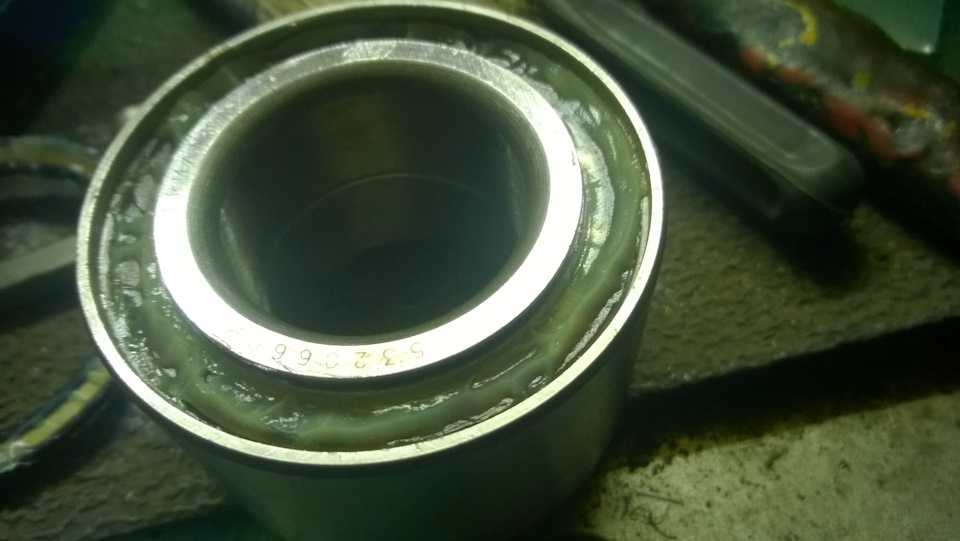

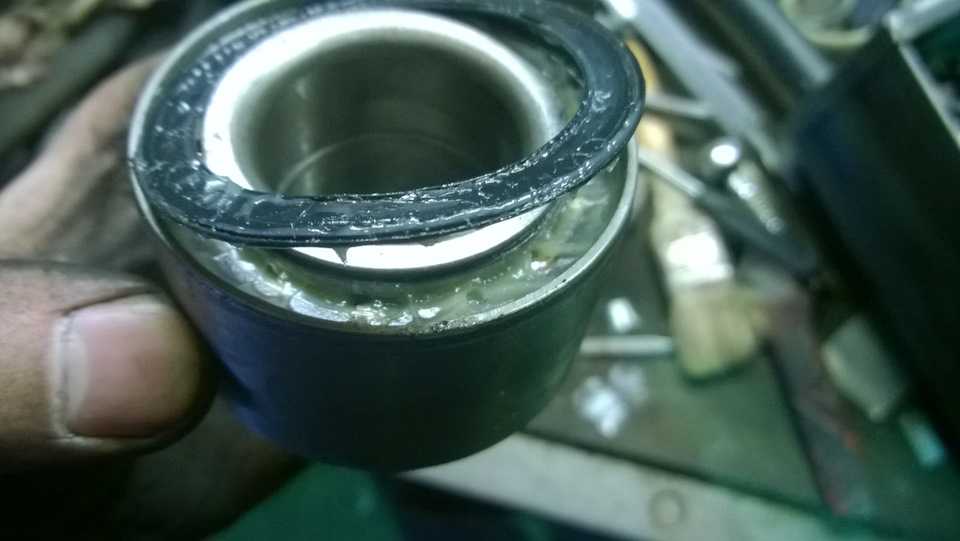

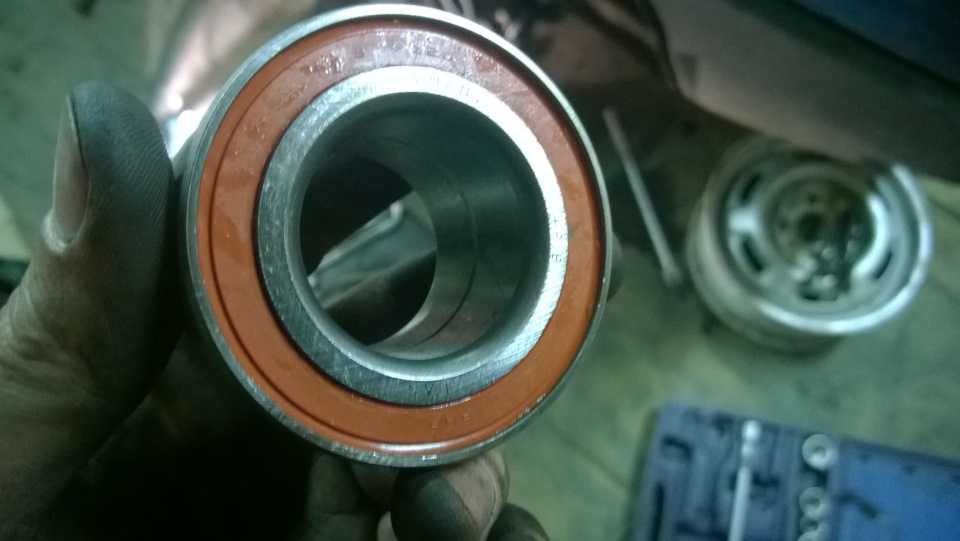

Взял FAGовский подшипник, как написано немецкий, не сильно дорогой (550р), в то время как автовазовский стоит 700 с лишним, но дело не в цене, сказали что ФАГ ничем не хуже. Так же взял стопорное кольцо, понимаю, конечно, что мало вероятно что с ним что то случится, но как говорится, раз в год и палка стреляет)

Во время ремонта никуда не торопился, поэтому получилось заснять почти весь процесс. И так как фото достаточно, то постараюсь рассказать подробнее о замене (как делал я), вдруг кому будет интересно и полезно)

Первым делом, пока наша машина еще стоит на колесах, нужно сорвать ступичную гайку, после чего уже срывать колесные болты, поддомкрачивать машину и снимать колесо.

Дальше по идее нужно снять весь суппорт в сборе (если быть точным цилиндр, суппорт и направляющую тормозных колодок) с поворотного кулака, после чего открутить направляющие тормозного диска и снять сам диск, НО тормозной диск обычно прикипает к ступице и что бы его не колотить ничем можно попробовать перед снятием суппорта открутить направляющие тормозного диска, завести машину и покрутить двигателем на тормозах. У меня тормозной диск отходить не захотел и мне просто напросто стало жалко коробку (у кого то может легко диск отстанет). Затем я снял суппорт с колодками, открутил ступичную гайку до конца, снял шайбу, взял колесный диск и четыре болта от головки

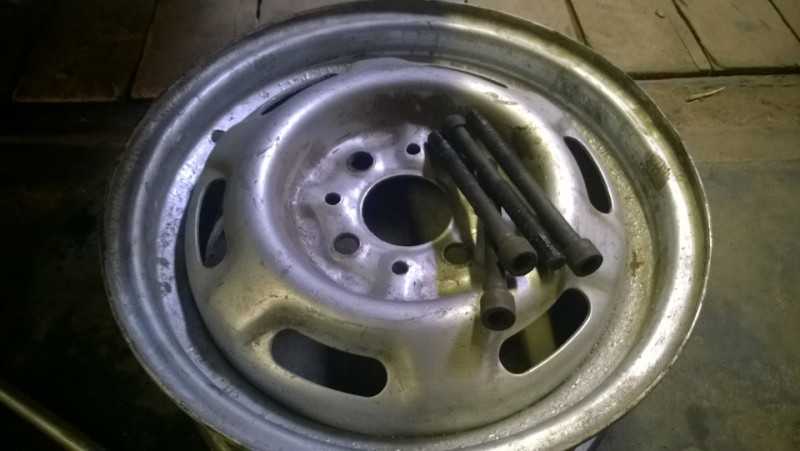

колесный диск + болты головки

через отверстия в диске вкрутил болты в ступицу и методом обратного молотка сбил ступицу вместе с тормозным диском. Получилась следующая картина:

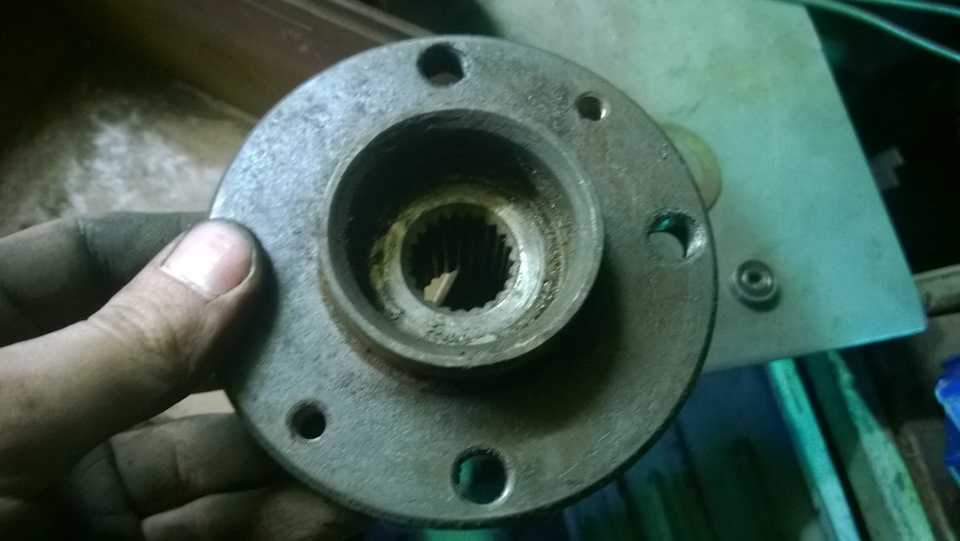

ступица снята

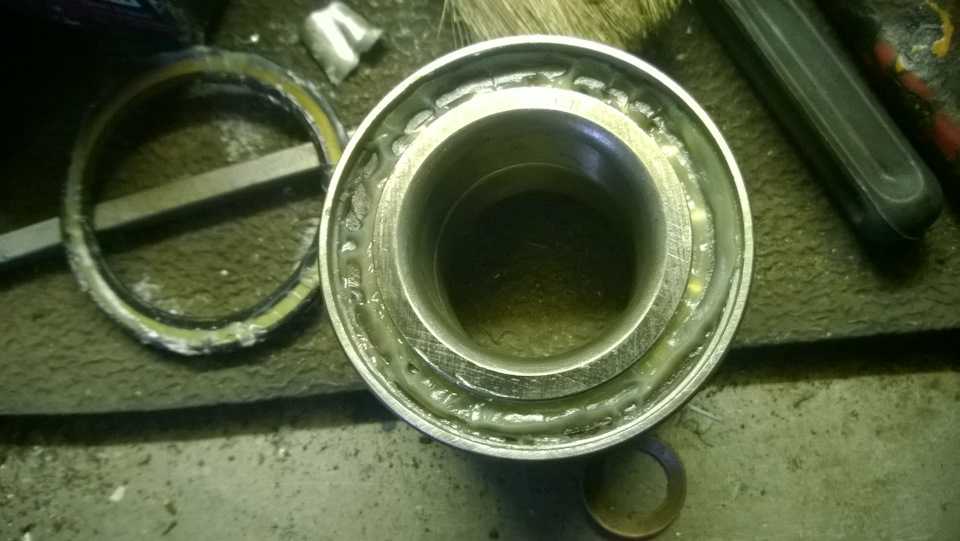

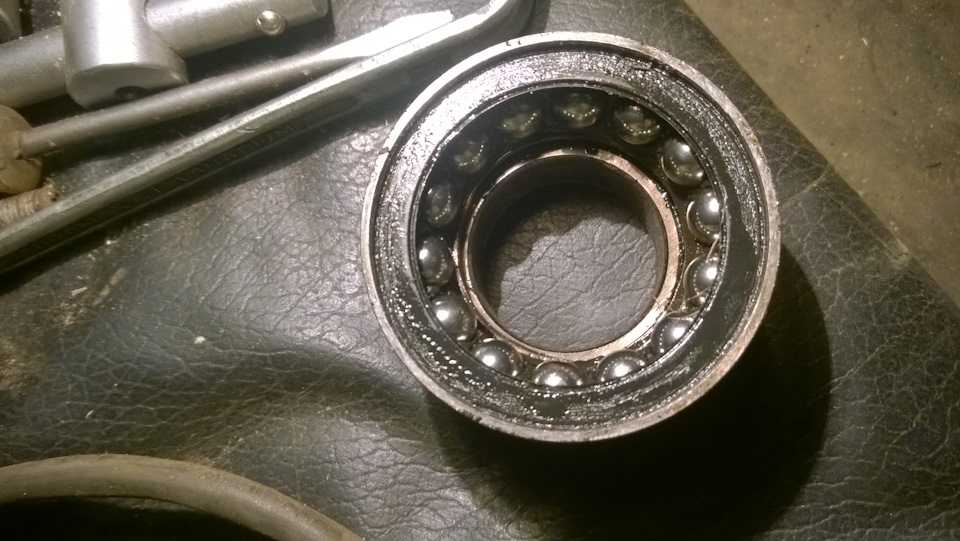

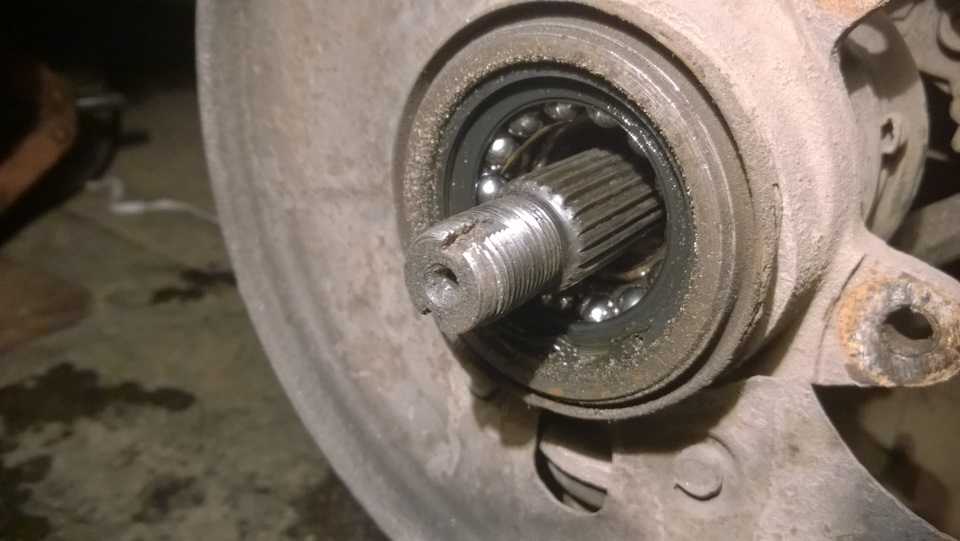

В большинстве случаев одно из внутренних колец подшипника остается на ступице, это обычное явление.

Что бы отделить тормозной диск от ступицы использовал выколотку из мягкого металла и молоток, аккуратными ударами ступица выбивается из диска.

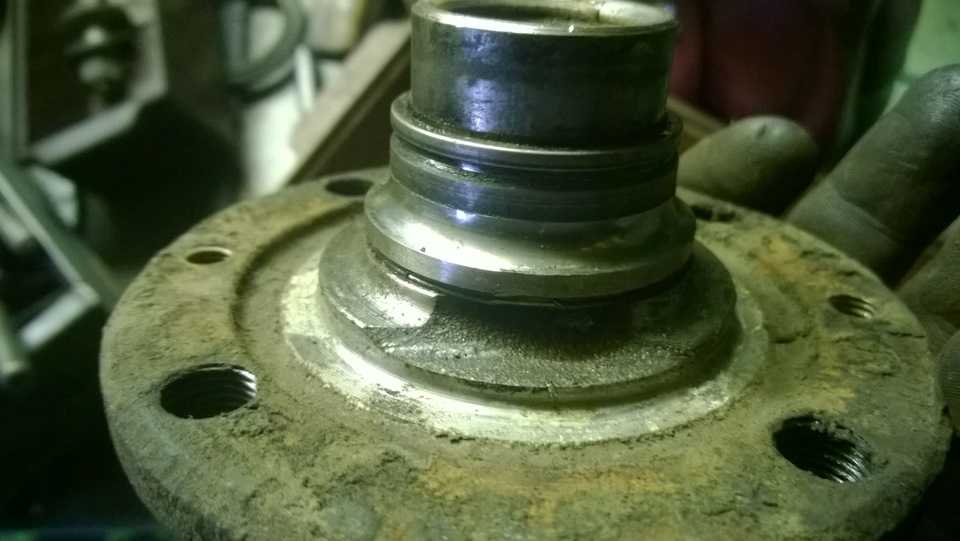

Остается снять кольцо подшипника со ступицы

Снимается съемником с двумя лапками если лапки небольшие и подлезают в два паза в ступице, можно так же зубилом (но так себе вариант), в моем случае на скорую руку изготавливался съемник (фото к сожалению нет)

Но перед снятием кольца нужно снять пыльник (на фото он уже снят), и важно потом перед установкой ступицы не забыть поставить пыльник на место. Затем нужно снять стопорное кольцо, я снимал специальными щипцами

Затем нужно снять стопорное кольцо, я снимал специальными щипцами

щипцы для снятия стопорных колец

Откручиваем шаровую опору и вынимаем ШРУС, вместо ШРУСа ставится съемник (есть специальные, их легко найти в магазине, но в моем случае самодельный). С наружной стороны устанавливается втулка с диаметром немного больше диаметра подшипника, что бы подшипник мог спокойно входить в нее и в то же время что бы ее можно было упереть на площадку поворотного кулака, с внутренней стороны шайба упирающаяся на внутреннее кольцо подшипника, все это стягивается болтом

Вот так это выглядело у меня

Тянем болтом, тянем тянем и опа, подшипник вышел

Подшипник со съемником Поворотный кулак без подшипника Сам подшипник (без одного внутреннего кольца) Новый подшипник Germany

Ради интереса снял пыльники с подшипника дабы убедиться что там есть смазка

Начало не плохое смазка есть количество смазки наглядно Ради интереса проверяем и другую сторону))))

Далее очищаем и смазываем отверстие в поворотном кулаке, после чего берем наш съемник, что должно получитсяСо внутренней стороны ставится наша большая втулка, снаружи шайба которая давит на НАРУЖНОЕ кольцо подшипника и все это опять же стягивается болтом

Запрессовка подшипника

крутим крутим, пока наш подшипник не упрется во внутренне кольцо

Подшипник сел

Ставим стопорное кольцо

Установка стопорного кольца ну теперь можно и ступицу запрессовывать))

Перед запрессовкой ступицы проверяем еще раз поставили ли мы пыльник на ступицу и стоит ли стопорное кольцо на подшипнике, иначе подшипник не прощает ошибок)))

При запрессовке ступицы используется все тот же съемник, со внутренней стороны шайба опирается на ВНУТРЕННЕЕ кольцо подшипника, с наружной стороны шайбой давим на ступицу и все тот же болт между, тянем пока не упрется.

Ну вот и все основные детали процесса, надеюсь ничего не забыл) собираем все в обратной последовательности

Прошу прощения, что много текста, может где то что то не понятно написал, спрашивайте, постараюсь ответить)

Строение

Деталь имеет довольно простое строение. Основные элементы:

• внешний обод (служит для ввинчивания болтов);
• внутренняя часть (для подшипников);
• отверстия со шлицами (для шруса);
• защитные колпачки;
• датчик (его иногда включают в конструкцию).

Шрусы — это шарниры равных угловых скоростей, главная их задача — передача крутящего момента.

Обратите внимание!

Набор крепежных элементов для этой детали — две гайки и одна шайба.

Ступицы разного назначения имеют различия в технических характеристиках. Ступицы для легковых машин имеют вид полого легкого цилиндра, а у «тяжеловесов» диаметр детали больше.

Самый легкий способ открутить/сорвать гайку ступицы

Наиболее легким способом можно считать следующий, но он предполагает полную замену гайки. Не переживайте, любой метод не гарантирует сохранность этой детали. Чтобы легко открутить либо сорвать гайку ступицы с места (вариант для всех марок — от ВАЗ до иномарок, где на валу есть канавка), нужно взять:

Откручивание ступичной гайки ВАЗ с помощью сверла

• Новую гайку.
• Дрель или шуруповерт.
• Сверло до 3 мм.
• Зубило.
• Молоток.

Процесс.

1. Сверлить гайку нужно вдоль канавки для расконтрирования.
2. С помощью зубила и молотка просто разбиваем гайку и снимаем ее с последующей заменой.
3. Если выбрасывать гайку не представляется возможным, тогда придется попотеть — и в прямом смысле слова тоже.

Но такой метод стоит применять только в крайнем случае, сначала попробуйте применить более-менее простые и гуманные методы.
