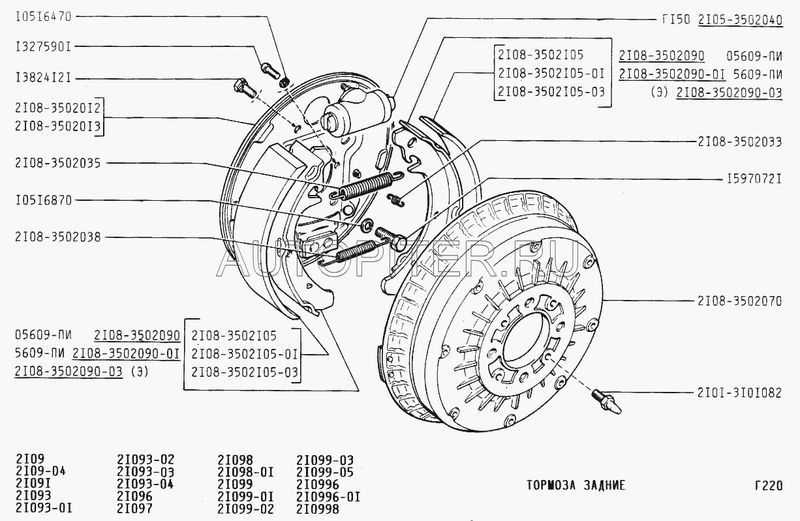

Замена передних и задних тормозных колодок на ваз 2109 и 21099 своими руками

Замена подшипника ступицы переднего колеса автомобилей ВАЗ 2108, 2109, 21099

Срок службы подшипников ступиц передних колес на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях находится в пределах 40-60 тысяч км пробега. В зависимости от условий эксплуатации и качества детали он может варьироваться в большую или меньшую сторону.

Необходимые инструменты, приспособления и детали

— Новый подшипник ступицы переднего колеса и новая гайка ступицы

Рекомендуется заменять подшипники сразу на обоих передних колесах, но исходя из практики, можно заменить всего один, тот, что загудел.

— Съемник ступичных подшипников (чашечный, либо иной конструкции)

Перед проведением работ обязательно необходимо обзавестись данным съемником, который позволит провести качественную замену подшипника.

— Съемник стопорных колец

— Ключ или головка на «17»

— Зубило и молоток

— Два болта 10-15 см длиной по диаметру равные болтам крепления колес

Подготовительные работы

— Ослабляем затяжку гайки ступицы

Кернером или отверткой отгинаем край гайки, замятый в проточку хвостовика наружного шруса. Головкой на «30» с воротком или торцевым ключом ослабляем затяжку ступичной гайки.

— Поддомкрачиваем оба передних колеса автомобиля

При вывешенном переде автомобиля стабилизатор поперечной устойчивости не будет поджимать детали подвески, что облегчит работу по замене подшипника ступицы.

— Снимаем одно из передних колес.

— Очищаем от грязи элементы подвески

— Снимаем тормозной диск

— Отсоединяем наконечник рулевой тяги

— Извлекаем хвостовик наружного шруса из поворотного кулака

Для этого отсоединяем шаровую опору (отворачиваем ключом на «17» два болта ее нижнего крепления), окончательно отворачиваем ступичную гайку (под ней шайба) и отведя стойку с поворотным кулаком в сторону выводим хвостовик шруса из отверстия в подшипнике.

Порядок замены подшипника ступицы переднего колеса на автомобиле ВАЗ 2108, 2109, 21099

— Снимаем ступицу переднего колеса

Закрепляем обратно шаровую опору. Двумя болтами длиной 10-15 см крепим колесный диск (или тормозной диск) обратной стороной к ступице, так чтобы он имел свободный ход по болтам. Перемещаем диск резким движением на себя и извлекаем ступицу.

Если имеется специальный съемник, можно снять ступицу с его помощью. Снимаем грязезащитное кольцо.

— Снимаем внутреннее кольцо подшипника со ступицы

Зажимаем ступицу в тиски. При помощи зубила и молотка сдвигаем кольцо по ступице и снимаем. При необходимости зачищаем забоины на ступице при помощи мелкого надфиля. Устанавливаем грязезащитное кольцо и закерниваем его на ступице.

— Снимаем стопорные кольца подшипника

Используем съемник стопорных колец (щипцы) и снимаем переднее и заднее стопорные кольца расположенные в проточках посадочного отверстия подшипника в поворотном кулаке.

— Выпрессовываем подшипник передней ступицы

Применяем специальный съемник. При этом упираем съемник в наружное кольцо подшипника. После выпрессовки очищаем посадочное отверстие подшипника в поворотном кулаке. Очищаем канавки под стопорные кольца подшипника.

— Запрессовываем новый подшипник в поворотный кулак

Предварительно устанавливаем заднее стопорное кольцо в поворотный кулак. Съемник при запрессовке должен упираться опять же в наружное кольцо подшипника. Запрессовываем до упора в стопорное кольцо. После запрессовки устанавливаем наружное стопорное кольцо подшипника.

— Запрессовываем ступицу в подшипник

При запрессовке съемник должен опираться на внутреннее кольцо подшипника.

— Устанавливаем все снятые детали обратно

Отсоединив шаровую отводим в сторону стойку и вставляем в отверстии подшипника хвостовик шруса, присоединяем шаровую, надеваем на хвостовик шайбу и новую ступичную гайку. Затягиваем гайку небольшим моментом. Присоединяем наконечник рулевой тяги. Устанавливаем тормозной диск. Устанавливаем суппорт. Устанавливаем колесо и опускаем автомобиль. Затягиваем гайку ступицы моментом 226-247 Н.м. Закерниваем ее край в проточку хвостовика шруса. Затягиваем болты колеса.

При необходимости производим замену подшипника ступицы второго переднего колеса.

Примечания и дополнения

— Выше описана процедура замены подшипника передних ступиц без демонтажа поворотных кулаков с автомобиля. Так же имеет место способ замены передних подшипников со снятием поворотного кулака или передней стойки целиком. Следует учитывать, что при отделении поворотного кулака от стойки собьются углы установки передних колес. Поэтому перед отворачиванием болтов крепления поворотного кулака (они же регулировочные болты развала колес) к стойке следует пометить их положение.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена
прокладки ГБЦ сопряжена с снятием головки и, соответственно,
разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок,
подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя
тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все
электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация
после замены клапанов обычно длится на протяжении 500 км пробега, но
возможны случаи, когда после первого запуска необходимо корректировать тепловые
зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Ваз 2109 — разборка и ремонт тормозных суппортов передних колес

Основная суть ремонта тормозных суппортов передних колес на автомобиле ваз 2109 заключается в разборке и последующей замене вышедших из строя элементов — тормозных поршней, резиновых манжет или тормозного цилиндра. Перед тем, как приступить к работам, необходимо подготовить ремонтный комплект, так же потребуется стандартный набор инструментов.

Порядок проведения работ выглядит следующим образом:

Ставим автомобиль на стояночный тормоз, после чего ослабляем затяжку колесных болтов со стороны, где планируется замена.
Подымаем автомобиль и снимаем колесо.

Ослабьте затяжку соединительного штуцера тормозного шланга.
Далее отворачиваем два болта крепления суппорта к ступице и вытаскиваем болты.

Сняв суппорт с тормозного диска, окончательно отсоединяем тормозной шланг

Обратите внимание, что между штуцером шланга и суппортом будет установлена медная уплотнительная шайба. Данную шайбу необходимо заменить в случае если она уже сильно обжата

Теперь можно приступать к разборке. Зажмите суппорт в тисках и отверните два болта крепления тормозного цилиндра, после чего снимите его.

Сняв цилиндр, металлической щеткой очищаем его от грязи, протираем тряпкой.
Далее снимаем стопорное кольцо резинового пыльника и снимаем сам пыльник.

Далее нам необходимо извлечь из цилиндра тормозной поршень. Для этого потребуется компрессор, так как поршень придется выдавливать, подавая давление в отверстие, куда крепится тормозной шланг.
После того, как поршень будет снят, необходимо вытащить резиновое уплотнительное кольцо, расположенное внутри цилиндра, воспользовавшись тонким шилом. Кольцо снимайте аккуратно, чтобы не повредить рабочую поверхность зеркала цилиндра.

Собственно теперь, когда суппорт полностью разобран, произведите визуальный осмотр всех его деталей и замените дефектный. В обязательном порядке необходимо заменить тормозной цилиндр и поршень, если на их поверхности обнаружены царапины и различные задиры.

Сам суппорт меняют при обнаружение различных механических повреждений, например сколов и трещин.

В обязательном порядке, не зависимо от состояния, необходимо заменить все резиновые элементы — манжеты и внутреннее уплотнительное кольцо цилиндра.

На этом ремонтные работы по ремонту суппорта переднего колеса ваз 2109 завершены. Сборку и последующую установку выполните в обратной последовательности.

Если гремят тормоза

В тормозах данного типа имеются прижимные пружины или плавающие скобы.

Они отвечают за фиксацию колодок к корпусу суппорта. Причиной их поломки служит усталость металла или его плохое качество. В результате чего они теряют упругость и перестают прижимать колодки к корпусу. Из-за этого колодки гремят при малейших проездах неровностей и могут неравномерно соприкасаться с диском, что приведет к появлению на нем буртика или борозд. Также в этом случае могут греметь сами скобы.

Что нужно сделать, когда гремят прижимные скобы тормозов или колодки? Если нет возможности их заменить, то стоит попробовать их своими руками разжать плоскогубцами для предания им большей жесткости. Для этого их нужно вытащить из посадочных мест, разжать и вставить их на место, после чего они перестанут на некоторое время греметь.

Замена пыльников и направляющих пальцев суппортов на ВАЗ 2110, 2111 и 2112

Для начала необходимо открутить болты крепления переднего колеса, поднять машину домкратом и снять колесо окончательно. После этого при помощи плоской отвертки отгибаем контрящие шайбы болтов направляющих, как сверху, так и снизу. Затем отвернуть болт крепления, удерживая палец от проворачивания ключом на 17 мм.

Вывести тормозной шланг из зацепления в передней стойке, после чего откинуть скобу суппорта вверх. Если она не откидывается, то при помощи плоской отвертки свести цилиндр.

И теперь откидываем уже без проблем:

Теперь можно вынимать палец суппорта сверху, как это показано на фото ниже.

Если палец долго работал на сухую, то есть без смазки, то скорее всего он износился, что приведет к увеличенному люфту скобы суппорта, а это в свою очередь к дребезжанию, а иногда даже приклиниванию суппорта.

Берем новый направляющий палец, одеваем на него новый пыльник и смазываем палец специальной смазкой. В данном случае я покупал МС1600, так как ничего аналогичного в магазине не было. Стоимость пакетика на один раз составляет 80 рублей. Недешево, скажем, но посмотрим на эффективность чуть позже.

Смазку стоит наносить тонким слоем, чтобы ее излишки не попали потом на тормозные колодки или диски. Так как она высокотемпературная, то удалять ее потом придется долго и мучительно.

После этого устанавливаем все это на свои места, обязательно проследив за тем, чтобы пыльник сидел плотно как на самом пальце, так и на суппорте. Иначе смазка быстро «уйдет», и пальцы опять начнут изнашиваться.

Нижний палец меняется аналогично, и проблем с данной процедурой не возникнет. Если по каким-либо причинам смазка попала на поверхности тормозных дисков или колодок, обязательно удалить ее остатки при помощи специального очистителя.

Как поменять передний ступичный подшипник на ВАЗ 2109

Замена переднего ступичного подшипника ВАЗ 2109, особенно с помощником, при наличии нужных инструментов (они есть почти у каждого автовладельца), занимает чуть более часа по времени. Эта процедура аналогична выполняемой на ВАЗ 2110-2115, для Калины или Приоры, по причине полной идентичности ступичного узла.

Инструменты

Чтобы замена переднего ступичного подшипника ВАЗ 2109 была выполнена быстро, качественно, все необходимые предметы должны быть под рукой:

пассатижи (круглогубцы);

крупная плоская отвёртка (хорошо, если есть набор, но можно обойтись малым);

ключи накидные гаечные, № 10, 13, 17, 19;

ключ шестигранный, №10;

молоток, зубило, монтировка;

ключ № 30, удлинённый, можно воспользоваться торцовой головкой, тех же размеров;

хорошо иметь оригинальный съёмник для ступицы, ВАЗовский, это существенно упростит работу, но можно использовать тиски;

инструмент динамометрический (ключ), без него трудно правильно, с нужным усилием, потянуть гайку ступицы;

универсальный съёмник тоже пригодится.

Для проведения работ понадобится хорошее освещение, также ускорит работу наличие смотровой ямы или эстакады. Поверхность, на которой устанавливается машина должна быть ровной. Под задние колёса подводят упоры, это могут быть обычные деревянные бруски – «башмаки», а передачу на КПП выставляют 1-ю.

Выполняем собственноручную замену ступичного переднего подшипника ВАЗ 2109

Пошагово, предпринимаются такие действия:

Гайку передней ступицы немного отпускают в самом начале, прежде, чем авто подняли домкратом.
Фиксация переднего колеса тоже должна быть ослаблена.
Колесо надо демонтировать, гайка ступичного подшипника скручивается ключом № 30. Это непросто, гайки ступицы обычно «прикипают» к резьбе. Так что, ключ или головку потребуется удлинить, положим, обрезком трубы, для увеличения плеча рычага.
Суппорт фиксируют 2 болта, их свинчивают ключом № 17, отсоединяя суппорт от поворотного кулачка.

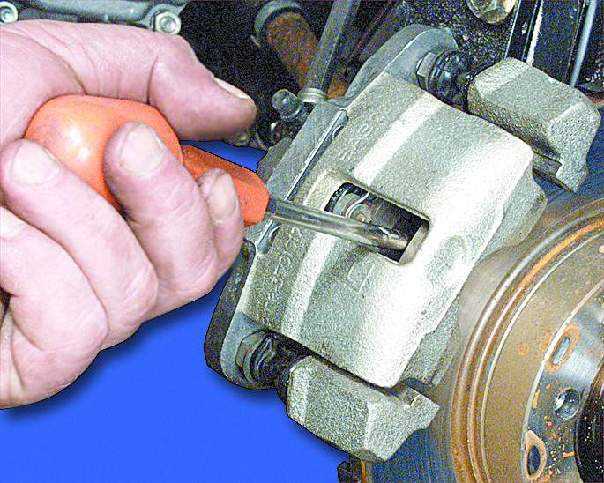

Отвёрткой разгибаются колодки, суппорт надо убрать, как удобнее, лучше положить на подставку, подвешивать на шланге нежелательно, он может быть повреждён.
На болтах закреплен ещё тормозной диск, который тоже подлежит демонтажу. Болты шаровой опоры удобно развинтить накидным ключом, потом снимают кулак.
Развал колёс в процессе обязательно нарушится поэтому прежде, чем снимать кулак, зубилом отмечают место регулировочного болта в стойке и положение самого кулака. Тогда при сборке узла первоначальный развал восстановить реально, пусть не в точности, то очень близко к идеальному.
Вручную ступицу выколачивают из элемента, с помощью соответствующего диаметра обрезка трубы, потом круглогубцами убирают стопорное кольцо.
Саму деталь снимают, выпрессовывая, что удобно выполнить специальным съёмником.
Теперь то место, где был подшипник, необходимо тщательно очистить от грязи, ржавчины (для этого есть специальные металлические щётки или скребки, можно пользоваться для этого даже кухонным ножом), нанести слой смазки – солидол.
Приобретенный новый передний ступичный подшипник, рекомендованный для ВАЗ 2109, требуется впрессовать в кулак. Кстати, идеально на место новая деталь сразу, скорее всего, не встанет. «Сажать» на место понадобится вручную, используя всё тот же обрезок трубы, подходящего диаметра, вбивая деталь в кулак. И перекосов здесь нельзя допускать, кулак – на ровной поверхности, наставка – точно по диаметру, строго на месте, удары молотка аккуратные, с дозированным усилием.

После всего производится сборка узла, предыдущие операции выполняются в обратном порядке, от возвращения на место стопорного кольца, до установки колеса. Ступичную гайку хорошо затянуть динамометрическим инструментом, усилие 20 H*m.

После того, как замена переднего ступичного подшипника ВАЗ 2109 была произведена, понадобится проверить степень успешности и качество работы. С этой целью, установив колесо, приподнимаем авто повыше, как при начальной диагностике, проверяя на наличие люфта (покачать колесо во всех плоскостях), плавность и бесшумность вращения. Если вместо очень тихого, ровного гула слышится стук, щелчки, вращение с усилием, люфт больше нормы – работу надо переделывать.

Данный способ считают самым простым, при альтернативном варианте смотровая яма или эстакада необходима. Если применять данный метод замены ступичного переднего подшипника ВАЗ 2109 своими руками, то самое сложное – не нарушить развал колёс. Иначе надо проводить повторную регулировку.

Замена переднего тормозного цилиндра на Ваз 2114

Для получения доступа к области работ первым делом снимаем колесо с той стороны, где вы хотите производить замену.
После снятия колеса при помощи шестигранника ослабляем крепление тормозного цилиндра суппорта. Для этого необходимо немного раскрутить два болта, один сверху, другой снизу.
Выкрутите и отсоедините тормозной шланг. Во избежание вытекания жидкости из него, подымите его вертикально, либо воткните в проходное отверстие герметичную заглушку.
Далее, при мощи плоской отвертки, поддеваем шайбы креплений и при помощи разводного ключа откручиваем следующие 2 болта.
Теперь корпус цилиндра легко отсоединяется вместе со скобой.
До конца раскручиваем предварительно ослабленные болты под шестигранник. Отсоединяем скобу от корпуса нашего изделия.
Обратная установка производится в зеркальной последовательности, за исключением того, что тормоза необходимо будет прокачать. Сделать это необходимо для того, чтобы удалить скопившийся воздух из системы.

Разрабатываем поршень суппорта тормозов | Twokarburators.ru

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега. Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Повреждение зеркального покрытия поршней («закисание») приводит к потере их подвижности в цилиндрах и как следствие к неполному растормаживанию передних колес, так как колодки постоянно прижаты к тормозным дискам. При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

Разработать «закисший» поршень можно как минимум двумя способами:

— без демонтажа тормозного механизма с автомобиля;

— на снятом тормозном механизме.

В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра. Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр. Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30. После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать. Очищаем его от загрязнений и окислений способом описанным выше, если необходимо меняем резиновое уплотнительное кольцо, промываем и продуваем цилиндр. Перед сборкой смазываем тормозной жидкостью внутри тормозного цилиндра, сам поршень смазываем графитной смазкой. Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем. Примечания и дополнения

— После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

— Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

twokarburators.ru

Механическая обработка нового седла

На новом установленном седле надо нарезать фаску. Лучше всего это сделать на специализированном станке, так получится обработать наиболее точно. Это реализуется благодаря жёсткой центровке резца, чего невозможно добиться используя ручные шарошки.

Но если в вашей местности нет подобного оборудования, шарошки- это всё, на что вы можете рассчитывать. Если есть поблизости металлообрабатывающий цех, можно попробовать обработать клапана на фрезерном станке, результат вполне сойдёт.

На седле надо нарезать три кромки- внешнюю, внутреннюю и сверху них центральную, самую узкую, по которой седло будет соприкасаться с клапаном.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Извлечение седла

Сначала рассмотрим, как не надо делать, хотя некоторые гаражные гуру автомобилестроения рекомендуют делать именно так.

-сварка клапана + выбивание

Сначала старый ненужный клапан подгоняют под размеры седла, вставляют на посадочное сесто и приваривают клапан к седлу. Пока ещё не остыло, выбивают клапан, и он выходит вместе с седлом. За счёт разного расширения металлов- стали и алюминия- натяг уменьшается, когда остынет, будет не так легко выходить.

Почему так делать не надо? При сварке нагревается вся головка и её непременно поведёт, она станет кривая и в дополнение к этому откроются скрытые трещины, там, где были внутренние напряжения металла (а они есть в любом случае). Потом будете удивляться, почему моя головка вдруг оказалась пробитой.

Оптимальный способ: растачивание седла клапана на станке, пока он не станет размером с фольгу и сам не выпрыгнет из посадочного отверстия. Но… это нельзя реализовать в гараже из-за дороговизны оборудования, да и не в каждом селе будет такой станочек. Поэтому рассмотрим ещё один способ, лёгкий и безопасный, и реализуемый в любом гараже.
