Замена масляного насоса на ваз 2101-2107

Смазка двигателя

Для обеспечения нужного давления масла в магистрали, компенсации его расхода при износе двигателя, масляный насос имеет увеличенную производительность.

Масляный насос с шестеренчатым приводом монтируется внутри поддона для масла. К блоку цилиндров насос крепится с помощью двух болтов, разной длины. Неподвижно на валике закреплена ведущая шестерня изделия, на оси неподвижно установленной в корпусе насоса, свободно вращается зубчатое колесо.
Пройдя через фильтрующую сетку по маслоприемному патрубку, в корпусе которого встроен редукционный клапан, масло направляется в насос. Редукционный клапан, перепускает в маслоприемник избыточное масло, предотвращает увеличение его давления выше допустимого.Упругая пружина обеспечивает срабатывание клапана при повышении давления.
При падении, ниже допустимого, давления масла на приборной панели загорается контрольная лампочка.
Для очистки масла, поступающего в двигатель, установлен неразборный, полнопоточный масляный фильтр, который при замене масла должен быть заменен, для обеспечения эффективной фильтрации.

При эксплуатации автомобиля постепенно изнашиваются детали любого устройства. Если замечено, что насос стал неправильно выполнять свои функции, давление отличается от номинального: или повышенное, или пониженное на холостых оборотах необходима на ВАЗ 2107 замена масляного насоса.

Демонтаж масляного насоса

Для работы понадобятся:

Замена масляного насоса на ВАЗ 2107 начинается с отсоединения провода от аккумуляторной батареи.
Сливается из картера двигателя масло.

Удаляется брызговик двигателя.
Гайки, фиксирующие подушки передней подвески мотора к поперечине, откручиваются. Для того чтобы шпильки подушек легко вышли из отверстий, двигатель с помощью домкрата или тали слегка нужно приподнять.

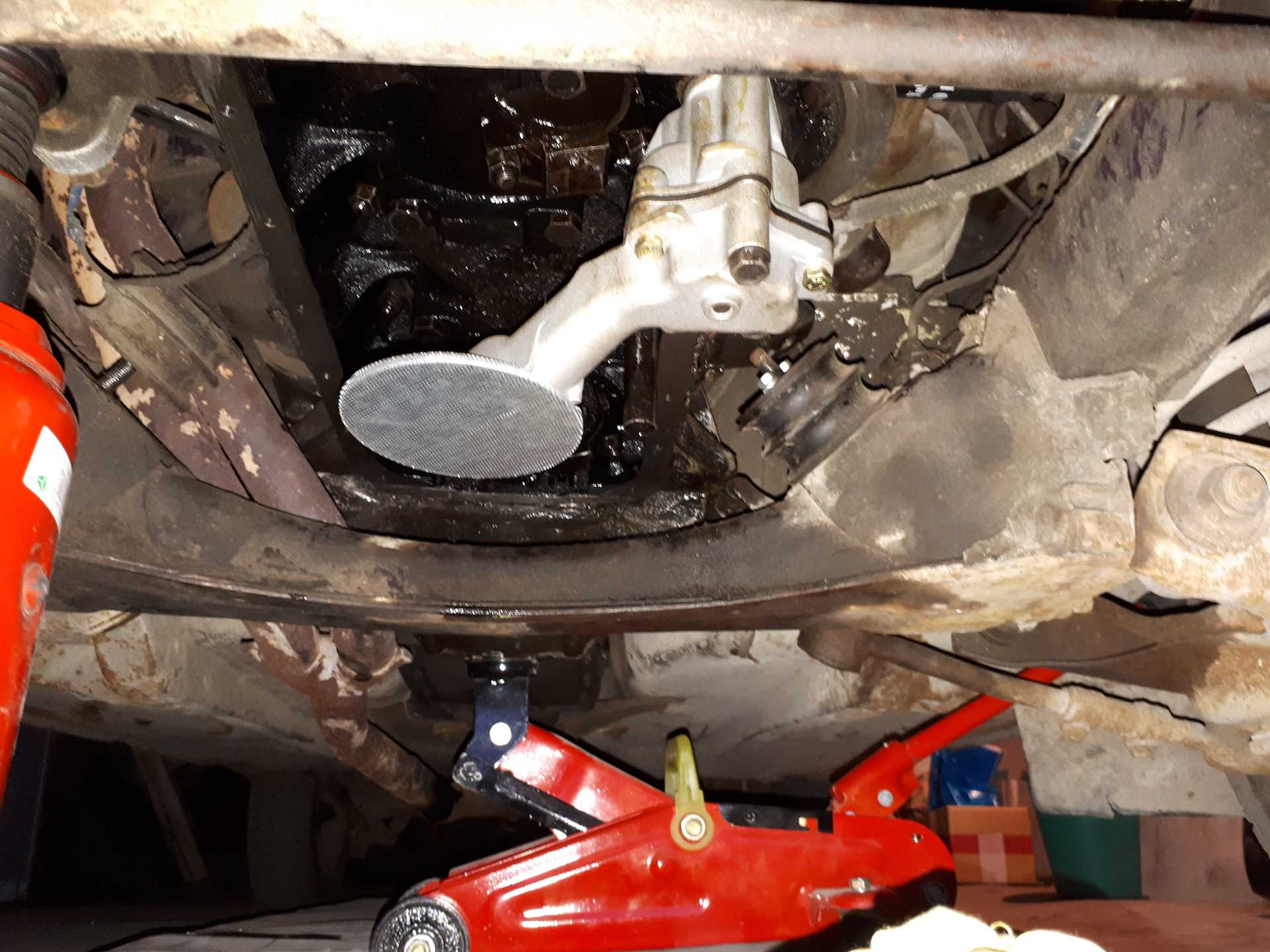

Снимается картер двигателя авто ВАЗ 2107.

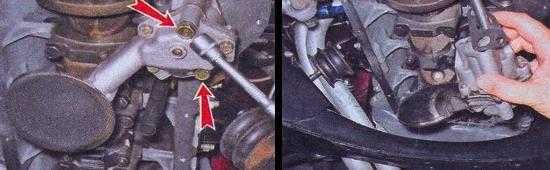

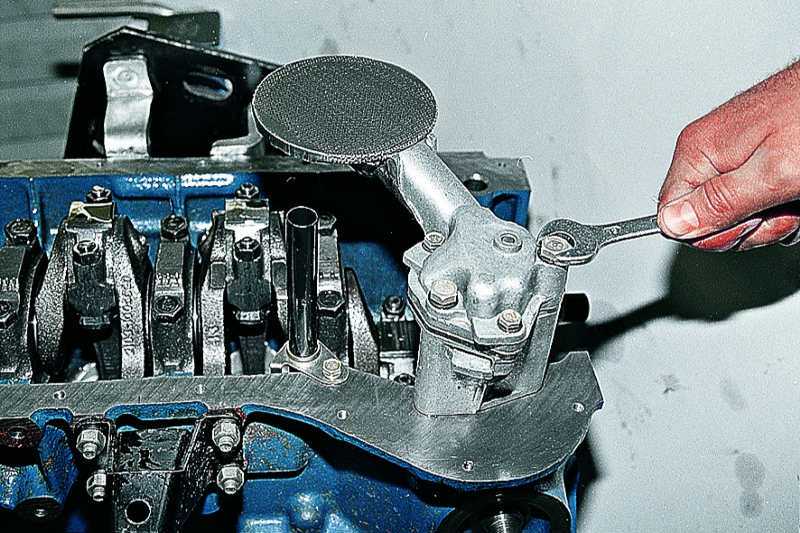

Извлекается масляный насос.

Замена насоса масляного ВАЗ 2107 производится в последовательности, обратной его снятию.

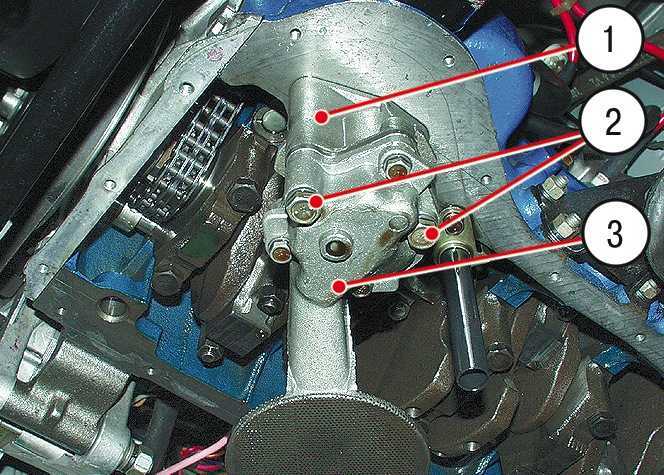

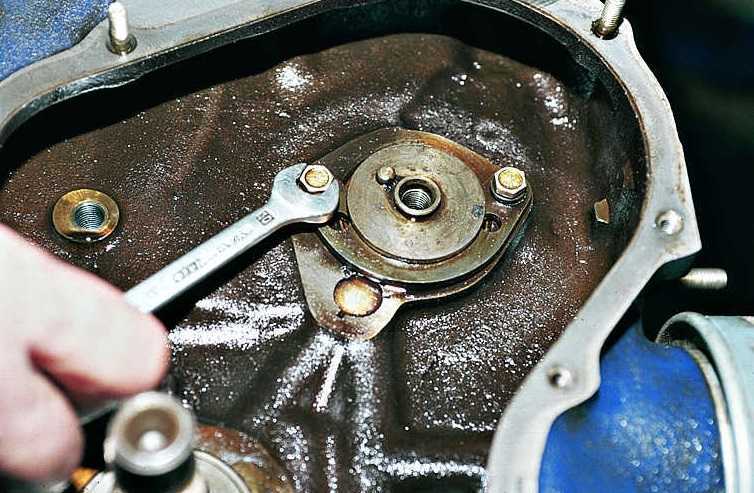

Болты фиксирующие масляный насос

Цена ремонта может быть уменьшена, если не менять масляный насос полностью, а заменить или отремонтировать только изношенные детали, а затем устройство собрать своими руками.

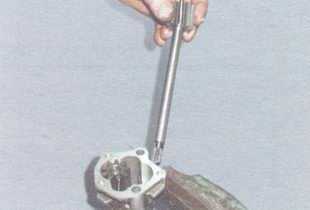

Как правильно разобрать масляный насос ВАЗ 2107

Разбирать изделие лучше, предварительно установив его в тисках:

Открутив болты отсоединяются приемный патрубок с редукционным клапаном.
Удаляется крышка на корпусе масляного насоса.
Из корпуса устройства вынимаются ось с ведущей шестерней и ведомая шестеренка.

Вентиляция картера двигателя

Вентиляция картера двигателя ВАЗ — принудительная, закрытая, не допускающая выделения картерных газов в атмосферу. Осуществляется за счет разрежения в цилиндрах двигателя.

Система вентиляции картера включает в себя:

шланг 4;
маслоотделитель 2;
вытяжной коллектор 6, размещенный снизу воздушного фильтра.

Картерные газы при работе двигателя отсасываются в вытяжной коллектор через маслоотделитель 2 с крышкой 3, где масло отделяется и стекает вниз по трубке 1. В шланге 4 установлен пламегаситель 5, не допускающий прорыва пламени в картер при «хлопках» в карбюратор.

Из вытяжного коллектора газы далее могут проходить двумя путями:

в воздушный фильтр, минуя фильтрующий элемент 7, и через карбюратор в цилиндры двигателя с горючей смесью;
через шланг 8 в золотниковое устройство карбюратора и далее в задроссельное пространство карбюратора.

Золотниковое устройство регулирует режим отсоса картерных газов при различной частоте вращения коленчатого вала и состоит из золотника 10 на оси 9 дроссельной заслонки первой камеры и калиброванного отверстия 12. Золотник имеет канавку 11.

При малой частоте вращения коленчатого вала (при закрытых дроссельных заслонках) разрежение на входе в карбюратор незначительное, и основная масса газов отсасывается по шлангу 8 через калиброванное отверстие 12 в задроссельное пространство карбюратора. Калиброванное отверстие ограничивает количество отсасываемых газов, и вентиляция оказывает малое влияние на величину разрежения за дроссельной заслонкой.

С повышением частоты вращения коленчатого вала при открывании дроссельной заслонки золотник 10 поворачивается и открывает дополнительный путь для газов по канавке 11. Газы отсасываются как по шлангу 8, так и в воздушный фильтр. Общее количество отсасываемых газов увеличивается.

При высокой частоте вращения коленчатого вала (дроссельные заслонки открыты) основная масса газов отсасывается в воздушный фильтр в пространство за фильтрующим элементом.

Устройство системы смазки Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Система смазки ваз 2107, ваз 2105, ваз 2104: 1 — масляный насос; 2 — масляный картер; 3 — канал подачи масла от насоса к фильтру; 4 — горизонтальный канал для подачи масла от фильтра в масляную магистраль; 5 — канал для подачи масла к шестерне привода масляного насоса и распределителя зажигания; 6 — канал в шейке коленчатого вала; 7 — передний сальник коленчатого вала; 8 — канал подачи масла от масляной магистрали к коренному подшипнику и к валику привода масляного насоса и распределителя зажигания; 9 — втулка и шестерни привода масляного насоса и распределителя зажигания;10 — валик привода масляного насоса и распределителя зажигания; 11 — канал для стока масла;12 — канал в кулачке распределительного вала; 13 — магистральный канал в распределительном вале; 14 — канал в опорной шейке распределительного вала; 15 — кольцевая выточка на средней опорной шейке распределительного вала; 16 — крышка маслоналивной горловины; 17 — наклонный канал в головке цилиндров; 18 — вертикальный канал в блоке цилиндров; 19 — масляная магистраль; 20 — датчики давления и контрольной лампы давления масла; 21 – канал подачи масла к коренному подшипнику; 22 — канал подачи масла от коренного подшипника к шатунному; 23 — указатель уровня масла; 24 — масляный фильтр; 25 – перепускной клапан фильтра; 26 — противодренажный клапан

Устройство системы. На части автомобилей датчик 20 устанавливается только для контрольной лампы.

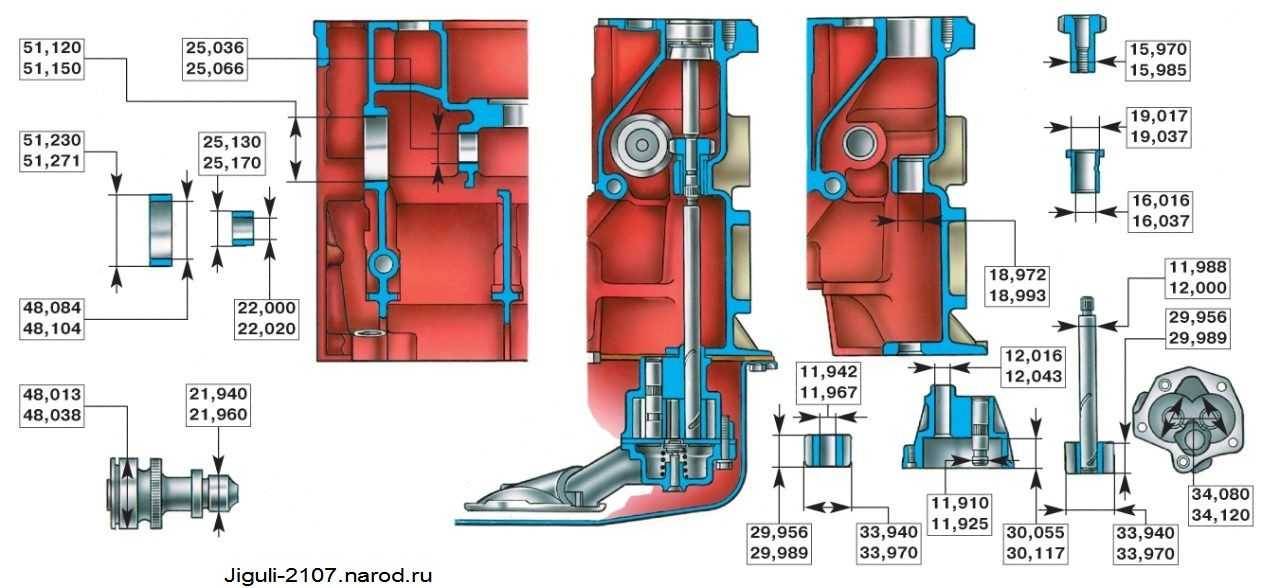

Основные размеры масляного насоса и его привода

Основные размеры насоса и его привода ваз 2104, ваз 2105, ваз 2107.

Двигатель ВАЗ 2107: устройство, основные неисправности, ремонт

Отечественная «семёрка» выпускалась в период 1982–2012 гг. За это время она завоевала имя народной машины благодаря относительной дешевизне, надёжности узлов и агрегатов и возможности ремонтировать сложные элементы (вплоть до двигателя) практически «на коленке».

Как поднять давление масла без ремонта

Очевидно, что при пониженном давлении масла ездить нельзя, двигатель застучит и выйдет из строя. Радикальный и самый надежный способ, чтобы восстановить давление масла – сделать капитальный ремонт двигателя. Но ВАЗ 2101-2107 – это рабочие лошадки, которые не всегда можно немедленно поставить на ремонт, его хочется оттянуть на более дальний срок.

Cуществует несложный способ поднять давление масла в двигателе ВАЗ 2101-2107, не прибегая к дорогостоящему ремонту. Для этого нужно сделать несколько простых манипуляций, которые не требуют специальных знаний или оборудования, всю работу можно сделать самостоятельно в гараже.

Сначала аккуратно выкрутите масляный фильтр. Хотя доступ к нему может быть ограничен, его нельзя повредить. Если же он прикипел и при выкручивании повредился, нужен будет новый фильтр.

В посадочном месте откроется канал, через который масло подается на втулку трамблера. Он связывается с шестереночным приводом на втулке. Глубина этого канала 60 мм, после чего он переходит во втулку масляного насоса. Диаметр канала равен 5 мм.

Далее из стальной проволоки диаметром 4 мм требуется сделать заготовку. Для этого требуется выгнуть проволоку Г-образно, чтобы длина большей части была около 50 мм, а меньшей – 10-15 мм.

Сделанная таким образом заготовка длинной частью вставляется в канал, частично перекрывая его, что и приводит к повышению давления масла. Короткая часть заготовки упирается в трубку, на которую накручивается фильтр, чтобы под давлением масла она не выпала из канала.

После этого фильтр устанавливают на место, запускают двигатель, при этом лампа датчика давления масла должна погаснуть, автомобиль можно эксплуатировать далее, не опасаясь поломки мотора из-за недостатка смазки в узлах.

Система смазки двигателя ВАЗ 2106

Смазочная система любого двигателя — это комплекс различных элементов и деталей, которые позволяют качественно обслуживать силовой агрегат. Как известно, залогом успеха работы мотора является полноценная смазка, чтобы подвижные части не изнашивались максимально долго.

На автомобилях ВАЗ 2106 система смазки считается комбинированной, так как смазывание трущихся деталей мотора осуществляется двумя способами:

через разбрызгивание;
под давлением.

Полная вместимость всей системы составляет 3,75 литра. Система смазки на «шестёрке» состоит из следующих компонентов, каждый из которых потребляет или проводит свою часть масла:

картер для жидкости;
указатель уровня;
насосная установка;
патрубок подачи масла в двигатель;
масляный фильтрующий элемент;
клапан;
датчики давления масла;
магистрали.

Важнейшую роль в работе всей смазочной системы играет масляный насос. Это устройство призвано обеспечивать непрерывную циркуляцию масла по всем составляющим системы.

Устройство системы смазки двигателя автомобилей ВАЗ-2106 и ВАЗ-2103

Система смазки двигателя комбинированная: под давлением и разбрызгиванием.

Под давлением смазываются коренные и шатунные подшипники, опоры распределительного вала, втулки шестерни и валика привода масляного насоса и распределителя зажигания.

Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках поршня, цепь привода газораспределительного механизма, опоры рычагов привода клапанов, а также стержни клапанов в их направляющих втулках.

Вместимость системы смазки 3,75 л. Уровень масла контролируется по меткам на указателе 5. Нормальное давление масла 0,35-0,45 Мпа (3,5-4,5 кгс/см 2 ) при частоте вращения коленчатого вала 5600 об/мин. Минимальное давление должно быть не менее 0,08 Мпа (0,8 кгс/см 2 )

В систему смазки входят: масляный насос 10, приемный патрубок с фильтрующей сеткой, прикрепленный к корпусу насоса, полнопоточный масляный фильтр 6, установленный на левой передней стороне двигателя; редукционный клапан давления масла, встроенный в приемный патрубок, датчики 29 указателя и контрольной лампы давления масла.

Циркуляция масла при работе двигателя происходит следующим образом. Масляный насос 10, приводимый в движение парой шестерен с винтовыми зубьями, засасывает масло из картера через фильтрующую сетку приемного патрубка и подает его по каналу 11 в полнопоточный фильтр 6. Отфильтрованное масло по каналу 12 попадает в продольный магистральный канал 28, проходящий вдоль блока с левой стороны, а оттуда по каналам 16, просверленным в перегородках блока цилиндров, подводится к коренным подшипникам коленчатого вала. К центральной опоре распределительного вала масло подводится по каналам, просверленным в блоке цилиндров 27, в головке цилиндров 26 и в корпусе подшипников распределительного вала. В прокладке головки цилиндров имеется окантованное медью отверстие, по которому масло проходит из канала 27 блока в канал 26 головки.

В каждом вкладыше первого, второго, четвертого и пятого коренных подшипников имеется по два отверстия, через которые масло попадает в кольцевые канавки на внутренних поверхностях вкладышей. Из канавок часть масла идет на смазывание коренных подшипников, а другая часть по каналам 2, просверленным в шейках и щеках коленчатого вала, к шатунным подшипникам, и от них через отверстия в нижних головках шатунов струя масла попадает на зеркала цилиндров в момент совпадения отверстия подшипника с каналом в шатунной шейке. С 1990 г. шатуны изготавливаются без отверстия в нижней головке, и масло от нее на стенки цилиндра не подается.

Масло, прошедшее к центральной опоре распределительного вала через кольцевую выточку 21 в опорной шейке, попадает в магистральный канал 20 распределительного вала, а из канала через отверстия в кулачках и опорных шейках к рабочим поверхностям кулачков, рычагов и опор вала.

Масло от первого подшипника валика 17 привода масляного насоса и распределителя зажигания поступает по каналу, просверленному в самом валике, ко второму подшипнику. К втулке шестерни привода масляного насоса и распределителя зажигания масло подводится по отдельному каналу 13 из полости перед масляным фильтром. Остальные детали смазываются разбрызгиванием и самотеком.

Масляный насос на автомобилях ВАЗ принцип работы и основные неисправности

Устройство, которое осуществляет подачу масла во все узлы и агрегаты двигателя, носит название масляный насос

От правильности работы масляного насоса зависит ресурс ДВС в целом, поэтому очень важно следить за тем, чтобы работа данного агрегата была на должном уровне. При малейшем признаке неисправности масляного насоса необходимо осуществить его ремонт, так как если не обратить внимания на эту проблему, велик риск заклинивания двигателя. Масляный насос ВАЗ имеет два типа устройства: один тип характерен для всех переднеприводных автомобилей (масляный насос ВАЗ 2109, 2110, 2112 имеют практически идентичную конструкцию), и другой тип, характерный как для классики, так и для модели Нива

Если говорить про принцип работы масляного насоса, то на переднеприводных автомобилях он приводится в движение непосредственно от коленчатого вала, а вот на классике система устроена сложнее. К примеру, привод масляного насоса ВАЗ 2106 осуществляется с помощью цепной передачи

Масляный насос ВАЗ имеет два типа устройства: один тип характерен для всех переднеприводных автомобилей (масляный насос ВАЗ 2109, 2110, 2112 имеют практически идентичную конструкцию), и другой тип, характерный как для классики, так и для модели Нива. Если говорить про принцип работы масляного насоса, то на переднеприводных автомобилях он приводится в движение непосредственно от коленчатого вала, а вот на классике система устроена сложнее. К примеру, привод масляного насоса ВАЗ 2106 осуществляется с помощью цепной передачи.

Разобравшись с различиями, давайте поговорим о технической части.

Устройство масляного насоса на автомобилях ВАЗ

Итак, масляный насос состоит из корпуса, маслоприемника, ведущей и ведомой шестерни, редукционного клапана масляного насоса и прочих мелких элементов, вроде прокладки масляного насоса, сальника и т.д.

Следовательно, учитывая конструкцию маслонасоса на отечественных авто, слабыми местами являются сальник и маслоприемник. В результате использования некачественного масла сетка приемника быстро засоряется, и давление масла в системе двигателя падает. Сам по себе масляный насос имеет ресурс 120 – 150 тыс. км, но все же иногда встречаются определенные проблемы, которые могут потребовать ремонт или замену масляного насоса. Разумеется, замена масляного насоса ВАЗ 2109, да и на любой другой модели – сложная и затратная процедура, поэтому лучше внимательно следить за правильностью его работы и по необходимости устраивать профилактику, в виде более частой замены масла.

Кроме того, совсем не лишним будут и периодические проверки масляного насоса.

Как проверить масляный насос?

Первым и главным признаком неисправности работы масляного насоса будет загоревшаяся сигнализационная лампа, но она уже указывает на наличие серьезной неисправности. Для того чтобы проверить правильность работы масляного насоса совсем не обязательно его снимать, как это советуют некоторые специалисты. Достаточно всего лишь замерить давление масла двигателя и сравнить с показателями, которые считаются нормой для вашего автомобиля. Получив цифру, вы уже сможете знать, что вам делать дальше – со спокойной душой использовать автомобиль, либо же готовиться к ремонту.

При замене или ремонте масляного насоса ВАЗ 2109, 2110, да и 2106 обязательно используйте только оригинальные запчасти. Проблема в том, что на отечественные авто существует большой выбор деталей различных производителей, и, как правило, основная часть этих деталей имеет очень низкое качество.

Ремонт глушителя своими рукамиЕсли в вашей жизни наступил день «Х», когда автомобиль перестал мурчать, как котенок, а заревел, словно голодный медведь, не спешите подыскивать варианты старому, прогоревшему глушителю, ведь вполне возможно, что поправить положение можно с помощью ремонта, который, к тому же, можно сделать еще и своими …
Регулировка фар своими рукамиСчитается, что произвести регулировку фар автомобиля можно только на специализированном сервисе, где имеются необходимое оборудование, стенды и т.д. Конечно, это предпочтительно, но никто не исключал возможности регулировки фар своими руками, ведь большинство из нас именно так и …
Промывка дизельных форсунокОдной из часто возникающих проблем с дизельным двигателем, является сбой в работе топливных форсунок. Конструктивные особенности дизельного мотора, низкокачественное топливо – все это со временем приводит к проблемам, связанным с форсунками. Мотор начинает работать нестабильно, повышается расход топлива, двигатель запускается неохотно, а из выхлопной трубы вырываются клубки черного дыма. Все …

Давление масла в двигателе ваз 2106

Необходимость технического осмотра возникает, когда пропало давление масла ВАЗ. Нередко поломка случается во время движения или после ночного простоя. Для определения ее причины понадобится осмотр «железного коня». Ждать, что проблема решится сама собой, не стоит. По мере того как датчик масла будет продолжать гореть, техническое состояние транспортного средства постепенно будет ухудшаться.

Формирование неисправности

Отсутствие или недостаточный уровень давления масла приводит к быстрому износу деталей двигателя. Даже при незначительных нагрузках элементы мотора не получают смазку в необходимом количестве. Причин для подобной неисправности много, но чаще всего винить необходимо деформацию поддона картера. Это может случиться даже с новым авто, поэтому не нужно отказываться от профилактических осмотров.

Повредить упомянутый агрегат не сложно во время пересечения искусственных неровностей или при езде по ухабистой дороге. Нескольких ударов по масленому поддону вполне достаточно, чтобы в двигателе появилась проблема с давлением масла. Дальнейшее развитие событий зависит от тяжести повреждения:

Плавная разгерметизация системы приводит к постепенному уменьшению давления масла ВАЗ 2106. Автомобильные слесари относят ее к наиболее опасному типу, заметить разгерметизацию можно лишь с течением времени. К моменту обнаружения неисправности отдельные элементы двигателя длительное время могут оставаться без масла.
Резкая потеря давления масла приводит к простою транспортного средства, но ремонт затрагивает только 1 агрегат.

Вне зависимости от степени поломки, водители со стажем делают акцент на важном аспекте. Ни при каких обстоятельствах нельзя допустить, чтобы уровень давления смазочной жидкости в системе опустился до 0. Как только стрелка пересечет указанное значение, в двигателе начнутся необратимые изменения

Если поломка произошла во время движения, необходимо немедленно остановиться и выключить двигатель

Как только стрелка пересечет указанное значение, в двигателе начнутся необратимые изменения. Если поломка произошла во время движения, необходимо немедленно остановиться и выключить двигатель.

Аналогичным образом нужно поступить, если в результате поломки уровень давления масла в системе многократно вырос. В противном случае его избыточное количество будет выходить из всех отверстий. Избыточная смазка не принесет пользы агрегатам двигателя.

Диагностирование неисправности

Снизить вероятность внезапной поломки даже при аккуратной езде поможет постоянный контроль состояния двигателя.

Определить, какое давление в системе, может датчик на приборной доске. В поле зрения водителя он находится постоянно, иначе дорогостоящего ремонта не избежать. При этом его значение не должно вводить собственника «железного коня» в заблуждение.

Случается так, что короткое замыкание в цепи лампы датчика приводит к некорректным показателям. Проверить это несложно. Достаточно присоединить провод от датчика непосредственно к двигателю (на массу). Если после указанной манипуляции лампочка не погасла, нужно проводить замену. Погаснувшая лампочка скажет о том, что в системе действительно пропало давление масла.

Дальнейшие поиски неисправности связаны с осмотром самого датчика масла. В идеале устройство должно быть в масле, если это не так, проблему следует продолжить искать ниже. Часто случается сбой в работе расположенного ниже клапана масляного фильтра. Проблема устраняется заменой гаджета, стоимость которого невысока. Если и это не помогло докопаться до истины, проблему продолжают искать при холостых оборотах автомобиля.

Проводится осмотр поддона и маслоприемника на механические повреждения. Нелишним будет осмотреть кольцо маслоприемника. На нем не должно быть следов потертостей или механических повреждений. Завершает список возможных неисправностей, приводящих к некорректному отображению уровня масла в системе, поломка редукционного клапана. Если у вас классика или премиум комплектация ВАЗ, подобная неисправность может иметь место. Устраняется при капитальном ремонте двигателя.

Падение уровня смазочной жидкости в системе — опасная поломка, способная вывести из строя отдельные элементы двигателя или же весь двигатель

Именно поэтому стоит постоянно обращать внимание на датчик уровня масла. При малейших отклонениях проводится профилактический осмотр

Ремонт масляного насоса ВАЗ | AVTOMOTIV-TOMIX

недостаточного давления масла на холостом ходу на прогретом двигателе (попадание под редукционный клапан давления масла посторонних частиц, износ шестерен масляного насоса).— чрезмерного давления масла на прогретом двигателе (заедание редукционного клапана в масляном насосе).

Для ремонта масляного насоса вам потребуются: ключ « 10», набор плоских щупов, линейка.

1. Установите масляный насос в тиски, отверните три болта крепления приемного патрубка к корпусу насоса.

Обратите внимание — один из болтов крепления патрубка короче других. При сборке масляного насоса устанавливайте этот болт на прежнее место

2. Снимите приемный патрубок и шайбу редукционного клапана.

3. Снимите пружину редукционного клапана.

4. Снимите редукционный клапан.

5. Снимите крышку масляного насоса.

6. Выньте ведущую шестерню с валиком из корпуса масляного насоса.

9. Определите (подсчетом по результатам измерения диаметров) зазор между ведомой шестерней и ее осью. Зазор должен быть 0,017-0,057 мм (предельно допустимый — 0,1 мм).

10. Измерьте плоским щупом зазор между зубьями шестерен: зазор должен быть 0,15 мм (предельно допустимый — 0,25 мм).

11. Измерьте плоским щупом зазор между наружными диаметрами шестерен и корпусом: зазор должен быть 0,15 мм (предельно допустимый — 0,25 мм).

12. Измерьте плоским щупом, приложив к плоскости линейку, зазор между торцами шестерен и плоскостью корпуса: зазор должен быть 0,161-0,166 мм (предельно допустимый — 0,2 мм).13. При проворачивании ведущего валика рукой шестерни должны вращаться плавно и без заеданий. Измерив диаметры валика и отверстия в корпусе масляного насоса, определите зазор между опорными поверхностями валика и корпуса. Зазор должен быть 0,016-0,055 мм (предельно допустимый — 0,1 мм).14. Осмотрите редукционный клапан. На поверхностях, сопрягаемых с крышкой масляного насоса не должно быть повреждений (забоин, заусенцев), вызывающих снижение давления в системе, а также загрязнений или отложений, которые могут привести к заеданию редукционного клапана.15. Осмотрите пружину редукционного клапана. Она не должна иметь механических повреждений. При возможности проверьте упругость пружины: высота пружины должна быть 20 мм при вертикальной нагрузке 60,4-65,2 Н (6,15-6,65 кгс). Высота пружины в свободном состоянии — 38 мм.16. Осмотрите крышку масляного насоса. На поверхностях, сопрягаемых с редукционным клапаном, корпусом и приемным патрубком, не должно быть повреждений (забоин, заусенцев), а также загрязнений или отложений, которые могут привести к уменьшению давления в системе и заеданию клапана.17. Если на картере двигателя имеются следы ударов, особенно внимательно осмотрите приемный патрубок. Трещины и механические повреждения не допускаются. Очистите от грязи и промойте уайт-спиритом сетку приемного патрубка. Если сетку не удается очистить или она повреждена, замените ее или маслоприемник.18. Замените изношенные или поврежденные детали. Соблюдая максимальную чистоту при сборке масляного насоса.Установите на автомобиль все снятые детали и масляный насос в порядке, обратном снятию. Не забудьте залить масло в двигатель.

Типичные неисправности

К самым распространенным неисправностям маслонасоса можно отнести:

повреждение клапанной пружины или ее деформация;
поломка редукционного клапана;
износ зубьев шестеренок;
износ посадочных мест на корпусе масляного насоса;
повреждение корпуса;
засорение маслоприемника насоса.

Главные неисправности масляного насоса

Признаков, свидетельствующих о поломке маслонасоса, существует не так и много. К основным из них относятся:

появление подозрительных звуков в месте установки насоса;
быстрое нагревание мотора;
заметное увеличение расхода масла;
появление местных точечных подтеков масла;
снижение мощности двигателя.

Признаки неисправности масляного насоса
