Бензонасос ВАЗ 2109 — ремонт бензонасоса ваз 2109 карбюратор, ваз 2109 бензонасос инжектор, бензонасос ваз 2109

В настоящее время можно встретить две системы доставки топлива от бензобака к двигателю. Это через карбюратор и через инжектор.

Карбюратор исторически возник раньше инжектора, поскольку представляет собой более простую конструкцию. Он предназначен для смешивания жидкого топлива с воздухом для получения смеси наиболее пригодной для двигателя (процесс называется карбюрацией, то есть смешиванием, отсюда и название устройства). По способу реализации такие устройства, как правило, являются механическими. В википедии рассматриваются три типа карбюраторов: поплавковый, мембранно-игольчатый и барботажный. Чаще всего используется поплавковый.

Для доставки горючего в карбюратор, требуется насос. В случае ВАЗ 2109 бензонасос будет механическим. Крепится он под капотом.

Конструкция бензонасоса для карбюратора довольно простая и представляет собой механическую конструкцию. Хотя конструктивные схемы таких насосов могут быть различны (ДААЗ, Пекар и их модификации), все они работают по одинаковым принципам и могут быть отремонтированы в случае поломки.

Система бензонасоса включает в себя следующие детали:

два шланга (выпускной и впускной),
клапаны,
мембраны,
сетчатые фильтры,
корпус,
штуцеры,
вал,
ручка для ручного накачивания,
шток,
пружина под диафрагмой,
прокладки.

В бензобаке есть отверстие, чтобы в нём не образовывалось разряжение. Если произойдёт разряжение в бензобаке, то это будет препятствовать поступлению горючего в насос

Далее, надо обратить внимание на шланги, фильтры и штуцеры. Сетчатый фильтр может со временем засориться так, что образуется пробка, которая не будет пропускать горючее. Что касается штуцеров, то они должны быть надёжно закреплены

Что касается штуцеров, то они должны быть надёжно закреплены.

Сам насос содержит мембрану, клапаны, шток и некоторые другие детали. В процессе эксплуатации может сместиться клапан или же он сотрётся (колечко может исчезнуть). Также может потрескаться мембрана, что приведёт к протечке топлива. Если же испортится пружина (что тоже случается со временем), то насос будет выдавать не то давление, которое требуется. Шток, в совокупности с валом, образует механизм, который приводит насос в действие. Вал содержит цилиндр овальной формы, который при вращении периодически давит на шток, что и заставляет насос работать. Данный процесс можно осуществить и вручную, для чего существует специальная ручка (это удобно при диагностике). Соответственно, если вал или шток сотрётся, то насос может перестать работать. Бывает и так, когда вал сам не закрепили, и он ездит из стороны в сторону, то есть на насос не производит давления и тот, в свою очередь, перестаёт работать. Наконец, если корпус насоса закрыт не герметично, то это тоже создаст проблемы.

При установке подобного насоса надо соблюдать требования к штоку и к создаваемому насосом давлению, то есть нужна регулировка.

В случае инжекторной системы насос неразборный и электрический. Доступ к нему осуществляется через заднее сиденье. А сам насос находится в баке.

Замена масляного насоса на ваз 2109, 2108

Силовая установка современного автомобиля оснащена несколькими насосами. Их можно назвать «сердцами», каждое из которых перекачивает определенную жидкость – топливо, тосол или масло. Сегодня мы поговорим об одном из них – масляном. Поскольку диагностику этого узла невозможно провести без частичной разборки мотора, состояние насоса определяется по косвенным признакам.

В случае его неисправности события чаще всего разворачиваются следующим образом: на панели приборов зажигается контрольная лампочка давления масла. Автолюбитель проверяет его уровень и видит, что он в норме (или доливает масло при необходимости), однако лампа и не думает гаснуть, что приводит к необходимости поиска неисправности.

Причин, по которым загорелась лампа, может быть немало, но, вероятнее всего, сломался датчик давления масла или что-то не так с насосом. В этой статье мы расскажем, как правильно заменить этот агрегат на ВАЗ-2109 и других автомобилях этого семейства.

Где находится масляный насос на Ваз 2109

Его месторасположение находится за шкивом коленвала. Вследствие этого обстоятельства до него не получится добраться без снятия некоторых деталей, в частности, самого шкива и поддона картера. Ниже приведена фотография, на которой изображен масляный насос на его посадочном месте.

Когда нужно менять масляный насос

Если насос неисправен, происходят следующие вещи:

Падает давление масла, в результате чего как раз и зажигается соответствующая контрольная лампочка на приборной панели.
Увеличивается расход масла, и его постоянно приходится доливать (однако такое случается не всегда).

Как заменить масляный насос на ваз 2109, 2108, 21099

Инструменты:

Прежде чем вы начнете замену, подготовьте все необходимые инструменты. Это набор гаечных ключей, набор головок, карданный шарнир и удлинитель. Если насос будет заменятся на новый, то купите необходимую запчасть (ее каталожный номер «2108-1011010″). Кроме того, загоните машину на яму или эстакаду, иначе вам будет очень трудно добраться до насоса.

Снятие:

1) Демонтируйте датчик положения коленвала. Следует заметить, что это актуально только для инжекторного мотора, если двигатель карбюраторный, пропустите этот пункт.

2) Слейте моторное масло.

3) Далее демонтируйте зубчатый шкив.

4) Теперь можно снимать поддон картера. Затем отыщите маслоприемник и выкрутите болты, которыми он крепится, после чего снимите его.

5) Возьмите головку нужного размера и удлинитель, и с их помощью выкрутите 6 болтиков, которыми масляный насос крепится к блоку двигателя

Будьте крайне внимательны, поскольку под болтами находятся шайбы, и очень важно не потерять их

6) В идеале после п.6 насос должен сняться, но на практике так бывает не всегда. Если это ваш случай, возьмите отвертку потолще, вставьте ее между насосом и коренным подшипником и аккуратно покачайте (помните, подшипник повреждать нельзя!).

7) Аккуратно снимайте маслонасос.

Установка:

1) Перед тем, как вы будете устанавливать новый агрегат, выполните одну очень важную процедуру. Вам надо найти ведущую шестерню и повернуть так, … (продолжение ниже)

2) Чтобы ее положение совпадало с особыми лысками, расположенными на коленчатом валу.

3) Теперь возьмите немного моторного масла и промажьте передний сальник коленвала (если точнее – его рабочую кромку).

4) Кромка сальника смазана? Устанавливайте насос на коленвал. Для этого вам понадобится обыкновенный карандаш. Он будет нужен, чтобы заправить сальник на его место (это надо делать строго незаточенным концом карандаша!). После этого закрутите обратно 6 болтиков, крепящих маслонасос, не забыв про шайбы.

5) Теперь осуществите сборку остальных деталей в порядке, обратном процессу снятия. Архиважно!

Поскольку вам придется снять ремень ГРМ, чтобы добраться до зубчатого шкива (а заодно и радиатор вместе с рядом других деталей), будьте предельно аккуратны с коленвалом в процессе смены насоса. Нельзя допустить, чтобы он провернулся на значительный угол, иначе поршни имеют все шансы повстречаться с клапанами, в результате чего те могут деформироваться, а это приведет к печальным последствиям.

Комментирование и размещение ссылок запрещено.

Устройство головки блока и ГРМ

Головка блока (ГБЦ) у всех переднеприводных авто семейства ВАЗ, будь то 2109, 2110 или 2114 одна, общая для всех цилиндров. Они монтируется к блоку при помощи десяти винтов. При монтаже под нее подкладывается металлическая прокладка. Данная прокладка предназначена для одноразового применения, и повторно ее использовать нельзя. В верхней части ГБЦ имеется пять опор распредвала.

Распределительный вал двигателя автомобиля ВАЗ-2109, имеет индекс 21083. На некоторые двигатели устанавливаются валы 2110 или 2111, их устройство несколько отличается от 21083, что позволяет получить прирост мощности мотора. Отливается вал из чугуна, на нем расположены пять опор и восемь кулачков, открывающих клапаны. В действие он приводится с помощью зубчатого ремня от шкива коленвала. Правильно установить валы относительно друг друга можно при помощи установочного выступа на задней крышке ремня ГРМ и меток на приводных шестернях и маховике.

Клапаны изготавливаются из стали, причем головка впускного – из жаропрочной. Монтируются они наклонно в один ряд. Впускной клапан большего диаметра чем выпускной. Зазоры между клапанами и кулачками распредвала регулируются при помощи регулировочных шайб, обладающих повышенной износостойкостью.

Толкатели представляют собой металлические стаканчики, движущиеся в отверстиях ГБЦ. Для улучшения износоустойчивости поверхность, соприкасающаяся с торцами стержней клапанов, цементируется.

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

ДПДЗ (датчик положения дроссельной заслонки);
ДПКВ (датчик положения коленчатого вала);
ДТ (датчик температуры);
ДСА (датчик скорости автомобиля);
Клапан продувки адсорбера;
ДМРВ (датчик массового расхода воздуха);
ДД (датчик детонации) и другие.

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

1 — система форсунок;
2 — свечи;
3 — управляющий модуль зажигания;
4 — диагностический разъем;
5 — контроллер Дженерал Моторс или Январь;
6 — разъем для подключения комбинации приборов;
7 — главное реле системы;
8 — предохранитель проводки питания контроллера и модуля системы зажигания;
9 — защита цепей датчиков замера скорости и расходомера воздуха;
10 — защита питания насоса подачи топлива;
11 — контроллер бензонасоса;
12 — измеритель температуры двигателя;
13 — система холостого хода;
14 — измеритель детонации;
15 — система продувки емкости для улавливания паров топлива;
16 — измеритель положения коленчатого вала;
17 — измеритель скорости;
18 — измеритель расхода воздуха;
19 — лямбда-зонд;
20 — измеритель угла положения дроссельной заслонки;
21 — электрический насос топлива в комплекте с датчиком уровня топлива;
22 — подключение системы зажигания;
23 — контрольная лампа;
24 — замок зажигания;
25 — коммутационный блок;
26 — вентилятор охлаждения радиатора.

Диагностика проблемы

Чтобы понять, почему выдавливает масляный фильтр на ВАЗ 2109, необходимо произвести проверку неисправности. Рассмотрим два варианта диагностики.

Об особенностях измерения этого параметра можно узнать из ролика, опубликованного каналом В гараже у Сандро.

Измерить компрессию в двигателе

Как правильно сделать проверку давления в цилиндрах силового агрегата:

Прежде чем заводить двигатель и произвести диагностику уровня давления в цилиндрах, выполните проверку зазоров в клапанах. Если нужно, проведите их регулировку.
Заведите двигатель и прогрейте его до рабочей температуры.
Заглушите силовой агрегат, отсоедините высоковольтные провода и открутите свечи зажигания, для этого вам потребуется специальный ключ. При откручивании будьте аккуратны, поскольку свечи будут горячими. Для выполнения работ желательно использовать перчатки.
Отсоедините патрубок топливной магистрали, это позволит предотвратить попадание горючего в систему.
Отключите центральный провод, подсоединенный к катушке зажигания.
Непосредственно для диагностики компрессии вам потребуется компрессометр. Установите шланг от прибора в свечное гнездо. Диагностика компрессии выполняется отдельно для каждого цилиндра. Начинать проверку следует с первого. Для выполнения задачи вам понадобится помощник. Когда вы будете выполнять диагностику, помощнику следует крутить стартерным устройством при нажатой педали газа. В ходе проверки на приборе будут показываться результаты.
Все значения, полученные в ходе проверки, записываются на лист. При правильной работе силового агрегата полученные показатели составят 10 кг/см2

Важно, чтобы полученные показатели во всех цилиндрах отличались между собой не более, чем на 1 кг/см2. Если диагностика показала, что в одном или нескольких цилиндрах уровень давления больше, причина проблемы заключается в недостаточном прилегании клапанов к седлам

Проблема может заключаться в повышенном износе компрессионных колец либо нарушении герметичности прокладки головки блока цилиндров. Она могла износиться либо повредиться в ходе эксплуатации. При слишком низком уровне давления требуется диагностика масляного фильтра либо ремонт силового агрегата
Нужно уделить внимание диагностике клапанов, выполнить их притирку, проверить состояние прокладки головки блока цилиндров либо поменять поршневые кольца.

Плюсы и минусы агрегата

Карбюратор Solex хорош тем, что способен обеспечить двигатель «девятки» необходимым количеством горючего на всех режимах работы, вплоть до самого динамичного. При этом он славится своей экономичностью, реальный расход исправного автомобиля по трассе редко превышает 6 л/100 км, по городу — 7,5-8 л/100 км. Поэтому многие владельцы Москвичей, Волг и старых Жигулей с удовольствием ставили Solex на свои машины. Произведя небольшой тюнинг карбюратора ВАЗ 099, его можно поставить на Газель или УАЗ с объемом двигателя 2,4 и 3 л.

Немного о недостатках:

устройство агрегата достаточно сложное, отремонтировать и отрегулировать его своими руками не каждому под силу;
со временем тонкая «подошва» карбюратора сильно изгибается под воздействием температуры коллектора;
электронная часть системы ЭПХХ довольно ненадежна и часто выходит из строя, отчего пропадает холостой ход;
винт регулировки смеси, утопленный в колодце и снабженный резинкой, очень трудно извлечь для продувки канала холостого хода.

Замена масляного насоса на ВАЗ 2108, 2109, 21099

Начинать работу лучше всего следует на горячий двигатель для лучшего слива масла. Для проведения данной работы потребуется подъемник либо смотровая яма, набор ключей, а конкретно, на 8, 17, 19, желательно торцовых и с трещоткой.

Начинаем работу по замене масляного насоса на ВАЗ 2108, 2109, 21099 со снятия защиты «брони», которая защищает картер (поддон) двигателя от ударов. Скручиваем два болта на 17 спереди и два болта на 19 сзади защиты. Когда защита снята, находим 4-х, 5-и литровый чистый сосуд под сливаемое масло, на картере ключом на 17 откручиваем сливной болт и сливаем масло до последней капли.

После того, как масло слито, откручиваем три болта на 8 с защиты, которая закрывает маховик рядом с картером. После того, как сняли защиту с маховика, скручиваем болты с картера. Если картер в предыдущей разборке был посажен на герметик, то можете не бояться, что когда вы открутите болты, он упадет. Вам еще придется его отдирать от блока. После того, как сняли картер, вы увидите коленчатый вал, масленый заборник и сам масленый насос, к которому прикреплен масленый заборник. Откручиваем заборник от насоса, который прикручен на трех болтах. После того как сняли заборник, на этом работа под машинной до сборки окончена.

Далее работа идти будет под капотом ВАЗа. Открываем капот, снимаем пластмассовую защиту, которая закрывает ремень грм, снимаем правое колесо, далее откручиваем шайбу, которая держит шкив, снимаем шкив, откидываем ремень грм, далее снимаем помпу. При снятии помпы главное не потеряйте шпонку, которая держит помпу. После того как помпа снята, откручиваем четыре болта на 8 с масляного насоса и снимаем сам насос с коленчатого вала.

Процесс сборки идет в обратном порядке, при установке нового насоса на ВАЗ 2108, 2109, 21099 нужно и установить вместе с ним новый сальник. После того как установили насос, помпу, надели ремень грм, шкив, выставляем зажигание. После того как зажигание выставлено, ставим на место пластиковую защиту ремня грм, ставим на место колесо, и дальнейшая сборка проходит снова под машиной.

Ставим масленый заборник на насос, обезжириваем картер, наносим герметик, кладем новую прокладку на картер и снова наносим герметик, обезжириваем блок и устанавливаем картер на место. Чтобы было проще, посадите его для начала на 3-4 болта в разных местах, далее вкрутите все остальные. Ставим защиту на маховик и защиту картера, заливаем масло, заводим.

Источники

http://www.avtika.ru/qa/208-Zamena-masljanogo-nasosa-VAZ-2113
http://vaz-2101.ru/vaz-2113-maslyanyj-nasos-zamena/
http://tuningvaz.in/zamena-maslyanogo-nasosa-na-vaz-2108-2109-21099/

Снимаем-устанавливаем топливный насос (бензонасос) ВАЗ 2108, 2109, 21099

В системе питания карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 применяется топливный насос (бензонасос) с механическим приводом. Он установлен на корпусе вспомогательных агрегатов двигателя со стороны аккумулятора.

Снимаем бензонасос для его замены, ремонта, регулировки привода. Заменить или прочистить имеющийся в нем сетчатый фильтр или проверить впускной и выпускной клапана можно не снимая бензонасос с двигателя. При снятии бензонасоса нужно знать некоторые особенности выполнения этой работы, которые помогут все проделать быстро и правильно.

Необходимые инструменты и приспособления

— Крестовая отвертка для ослабления крепления хомутов

— Торцевой ключ (головка) на «13» для отворачивания гаек крепления бензонасоса

Вступление:

ВАЗ-21099 — переднеприводной 4-дверный автомобиль завода ВАЗ.

Данная модель представляет собой модификацию ВАЗ-2109 с кузовом «седан». Впервые данная модель была представлена в 1991 году, а серийно начала выпускался с 1992 г. по 2004 г. Сейчас эта модель собирается из россиийских машино-комплектов на Украине с оформлением салона, как у модели Ваз— 2115. В америке данная модель получила название Lada Forma-Лада Форма.

Основные достоинства и преимущества автомобиля характерны для всех моделей: высокие динамичные и скоростные качества, хорошая управляемость и устойчивость на различных типах дорожных покрытий, крепкие бамперы. Отмечались так же недостатки: уязвимость картера двигателя и маслофильтра, снижение ремонтнопригодности относительно предыдущих моделей ВАЗ, гремящая отделка салона из дешевого серего жесткого пластика, не очень хорошая эргономика педального узла.

Начиная с 1997 г. на опытно-промышленном производстве «ВАЗа» начали производить модель ВАЗ-2115 (пятнашка), представлявшую собой рестайлинговую версию ВАЗ-21099 и первую машину серии «Самара-2».

В 2004 г. ВАЗ-21099 был снят с производства и полностью заменён на модель ВАЗ-2115 (пятнашка).

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

Заменить старый насос на новый;
Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.

С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин

Не забудьте потом протереть детали насухо.
Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.

Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки	Требования
Диаметр посадочного гнезда ведомой шестерни	Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.
Толщина привалочной стенки	В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью
Толщина ведущей шестерни	Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый
Толщина ведомой шестерни	Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену

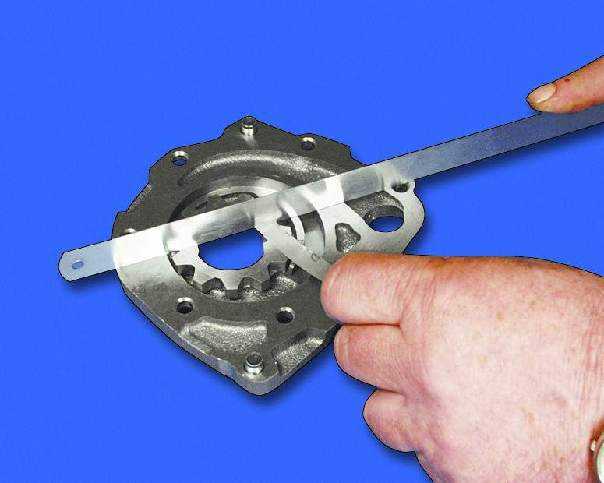

Осевой зазор ведущей шестерни	Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра

Осевой зазор ведомой шестерни	Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра
Состояние редукционного клапана и гнезда	Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя
Пружина	Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.

Ведомая шестерня

Обратная сборка

Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки

Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.

«>]

Заменить и отремонтировать масляный насос достаточно просто, если иметь в распоряжении ремкомплект и необходимые инструменты. Основная объективная сложность заключается только в демонтаже и обратной сборке узла.

Загрузка …

ВАЗ-21080 и другие модификации двигателя

С января 1984 концерном освоен выпуск модели ВАЗ 21080, которая оснащалась одноименным двигателем ВАЗ-21080. Принципиального отличия от базовой модели он не имел, так же оставался верхнеклапанным, с верхним расположением распредвала. Обладал повышенной требовательностью к качеству бензина. Технические характеристики сведены в таблицу 2. Дополнительно с 1991 года устанавливался на рестайлинговую версию модели ВАЗ 2108.

Тип двигателя	L4
Объем, см³	1300
Мощность, л. с	63
Крутящий момент, Нм	95
Количество клапанов на цилиндр	2
Система питания топливом	карбюратор
Топливо	бензин АИ-95
Расположение	поперечное

ВАЗ-21081 является дефорсированной версией с объемом 1,1 л. Обладал мощностью 54 л. с и крутящим моментом 79 Нм. Уменьшение рабочего объема достигнуто снижением хода поршня до 60,6 мм. Производился для экспортных машин.

ВАЗ-21083 стал самым надежным и распространенным мотором. Увеличены диаметр цилиндра (82 мм) и крутящий момент (100 Нм). Инжекторный, но были и карбюраторные версии.

Экспериментально разрабатывались 16-клапанные ДВС объемом 1,6 и 1,5 литра. Впоследствии они стали использоваться на более современных моделях ВАЗовских автомобилей.

В руководстве вы найдете

Пошаговое руководство в цветных фото по ремонту различных узлов и агрегатов
Инструкцию по самостоятельному уходу и обслуживанию
Сведения о конструкции автомобиля и о том как предупредить неисправность
Информацию для поездки на СТО, если самостоятельный ремонт невозможен

Действия в чрезвычайных ситуациях

Ежедневные проверки и определение неисправностей

Эксплуатация автомобиля в зимний период

Инструкция по эксплуатации и техническому обслуживанию

Предостережения и правила техники безопасности при выполнении работ на автомобиле

Основные инструменты, измерительные приборы и методы работы с ними

Базовый комплект необходимых инструментов
Методы работы с измерительными приборами

Двигатель и его системы

Общие сведения
Передний бампер
Задний бампер
Переднее крыло
Капот
Передняя дверь
Задняя дверь
Наружное зеркало заднего вида
Кузовные размеры

Контроллер ЯНВАРЬ-4
Контроллер GM (IFSI-2S, ITMS-6F)
Контроллеры протокола OBDII

Полезные советы автовладельцам

Замена редукционного клапана

Выполнить работы по замене детали можно самостоятельно.

Этапы

Замена выполняется так:

Демонтируйте крышку газораспределительного механизма.
Найдите перепускной клапан, с него необходимо открутить заглушку. Для выкручивания используйте гаечный ключ.
Из технологического отверстия извлеките пружину. Она используется для контроля работы устройства. Если пружинка целая, то избыточное давление в системе стравливается. Изучите целостность устройства

Если оно рабочее, то на нем должны отсутствовать задиры и другие виды дефектов.
Обратите внимание на витки. У работоспособной пружины они тугие

Если ее можно растянуть пальцами, то металл уже слабый.
Измерьте высоту устройства. Она составляет 44,72 мм. Если высота меньше, то часть устройства отломано. Демонтируйте обломок пружины из посадочного отверстия и замените пружинку.

Загрузка …

Виды масляных насосов, их устройство и принцип работы

Задача у насоса простая: качай себе моторное масло по кругу. А вот вариантов конструкции есть несколько, поскольку во всём мире инженеры продолжают совершенствовать каждый, даже самый мелкий, узел автомобиля.

По конструкции насосы бывают роторные, шестеренные (с наружным и внутренним зацеплением шестерен) и шиберные (пластинчатые).

Самый простой шестеренный маслонасос представляет собой две шестерни с удлиненными зубьями, установленные в рабочей камере так, чтобы входить в зацепление. Одна из шестерен соединена с валом насоса, то есть является ведущей, вторая ведомая, вращается только благодаря зацеплению с первой. Моторное масло подхватывается шестернями во время вращения и переносится на противоположную сторону, в масляные каналы. Это схема насоса с наружным шестеренным зацеплением.
У шестеренного насоса с внутренним зацеплением конструкция другая. Его рабочий узел состоит из двух шестерен, вставленных друг в друга. При этом одна шестерня (большая) имеет зубцы на внутренней окружности, а вторая (меньшая) – на наружной. Этими зубцами шестерни входят в зацепление, образуя полость в форме полумесяца. Масло перекачивается при вращении внутренней шестерни, в результате чего внешняя шестерня тоже крутится, перемещая масло вместе с ведущей шестерней.
Роторный насос по принципу действия похож на шестеренный с внутренним зацеплением. У роторного тоже есть два вложенных друг в друга элемента (ротора) и перекачка масла тоже происходит благодаря их вращению.
Шиберный насос представляет собой рабочую камеру, в которую вставлен ротор цилиндрической формы с прорезями. В прорези вставлены плоские пластины-шиберы, способные свободно двигаться в этих прорезях. Когда ротор вращается, пространство между ним стенками рабочей камеры делится на сектора. Эти сектора захватывают порции жидкости и переносят ее в нагнетательный канал. Конструкция шиберного насоса позволяет регулировать его производительность, смещая статор и таким образом меняя объем рабочей камеры.

Шиберный насос

По адаптивности различают регулируемые и нерегулируемые типы насосов.

У первых есть возможность менять производительность в зависимости от того, какая у двигателя на данный момент есть потребность в смазке. Регулируемые насосы гарантируют, что в любое время мотор будет получать столько масла, сколько ему надо.
Производительность нерегулируемых насосов зависит исключительно от скорости вращения коленвала. Для большинства автомобилей этого вполне достаточно, если не тюнинговать их для гонок. Чтобы при наборе мощности двигателя не создать слишком высокого давления в системе смазки, у нерегулируемых насосов предусмотрен редукционный клапан. Он открывается, когда давление доходит до критической точки, и часть масла уходит обратно в картер, то есть служит для стабилизации давления в системе смазки.

Типы привода насоса бывают электрические и механические.

Электрические маслонасосы встречаются довольно редко как конструктивное решение. Используются они в турбированных двигателях, рассчитанных на высокие (спортивные) нагрузки. Электропривод нужен для того, чтобы насос продолжал работать после того, как двигатель остановится, охлаждая раскаленную турбину.
Механические масляные насосы с приводом от коленвала двигателя используются в большинстве автомобилей. Привод может быть ременным или зубчатым, это зависит от конструкторского решения. Скорость работы насоса (и его продуктивность в единицу времени) зависят от нагрузки на двигатель. В этом есть своя логика: чем быстрей работает мотор, тем больше ему нужно охлаждение, очистка и смазка.

Принцип работы некоторых масляных насосов

Где стоит масляный насос? Если говорить о системе смазки с “мокрым” картером, то есть обычной, то в ней насос стоит внизу, подавая масло в систему из картера, снизу вверх. Если это нерегулируемый тип насоса, то при создании избыточного давления лишнее масло будет сливаться через редукционный клапан обратно в картер. На обычный двигатель достаточно одного насоса.

Расположение масляного насоса вместе с другими элементами двигателя: (1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала)

Система смазки с сухим картером, когда для масла предусмотрен отдельный резервуар, устанавливается на мощные спортивные автомобили, а значит, рассчитывается на высокую нагрузку. На такой двигатель могут ставиться два и даже три масляных насоса, поскольку на максимальной скорости такой двигатель требует и охлаждения, и смазки.
