Выставляем грм ваз 2109 по меткам самостоятельно за 10 минут

Как самому поменять датчик коленвала ВАЗ 2109 инжектор: инструкции с фото

Наверное, уже не осталось таких автовладельцев, которым бы не было известно предназначение датчика положения коленвала. Датчик коленвала ВАЗ 2109 инжектор иногда называют датчиком синхронизации, потому что именно благодаря ему происходит синхронизация работы блока управления с силовым агрегатом.

В автомобиле с инжектором датчик положения коленвала выполняет ту же функцию, что и датчик Холла на авто с карбюраторным впрыском.

Основное предназначение ДПКВ на ВАЗ 2109 с инжектором — это считывание зубьев специального диска, который находится на коленвале мотора.

Автомобиль ВАЗ 2109 На таком диске есть место, в котором отсутствуют зубья — данное место отвечает верхней мертвой точке 1-го цилиндра силового агрегата. Именно благодаря данным, переданным с датчика, контролер знает, на какой именно цилиндр и когда именно нужно подать горючее и искру.

Несмотря на простоту конструкции и надежность ДПКВ в случае поломки, автомобиль с инжектором может просто не завестись, а если и заведется, то будет работать со сбоями.

Где находится?

Контролер положения коленчатого вала находится на крышке маслонасоса. Как мы уже говорили, конструкция его достаточно проста. Это небольшой магнит с катушкой, на которую намотан тонкий провод. Исключительно вынослив. ДПКВ ВАЗ 2109 с инжектором функционирует в тандеме со шкивом коленвала. Отказ датчика положения коленчатого вала — остановка мотора. Или же снижение оборотов силового агрегата до 3000—4500 об/мин. На рисунке под номером 1 болт, которым закреплен контролер, и под номером 2 — сам контролер.

Контролер положения вала

Признаки неисправности

В случае отказа этого небольшого устройства автомобиль ВАЗ 2109 с инжектором может вести себя по-разному, но основные симптомы следующие:

• Ощутимое снижение динамики автомобиля на панели загорится «Check Engine».
• Двигатель может беспричинно уменьшать или увеличивать обороты.
• Неустойчивость на холостом ходу.
• Детонации в силовом агрегате при повышенной нагрузке.
• Мотор не заводится.
• Обороты мотора плавают. В особенности сразу после того как двигатель запущен.
• Увеличен расход горючего.

Способы устранения неисправностей

Если возникли проблемы с контролером положения коленчатого вала, то здесь есть только один выход. Это его замена. Ремонту он не поддается. Да и нет смысла с ним возиться, так как стоит он недорого.

Проверить ДПКВ можно двумя способами.

Установка рабочего

Нужно просто взять рабочий и установить вместо старого. Если двигатель завелся и работает, так как нужно без перебоев и не глохнет, значит, проблема именно в нем. Требуется замена. Если же нет, и работа автомобиля не наладилась, то нужно искать проблему в другом.

Проверка старого

Старый проверяется следующим образом:

1. В первую очередь его необходимо снять.
2. Подсоединяем к нему омметр.
3. Проверяем сопротивление. У исправного оно находится в пределах 550-750 Ом.

   Проверка сопротивления

Замена

Замена датчика коленчатого вала на ВАЗ 2109 — это очень простой процесс, и справиться с ним может любой автовладелец за 10-15 минут. Естественно, делать это на СТО, переплачивая лишние деньги, нет никакого смысла.

1. Первым делом обязательно необходимо обесточить систему для этого от аккумуляторной батареи отсоединяем минусовую клему.
2. Дальше все очень просто: одной рукой беремся за колодочку проводов и отсоединяем ее от устройства.

   Отсоединенная колодочка

3. Ключом откручиваем болт, при помощи которого устройство прикреплено к кронштейну.

   Откручиваем болт

4. Теперь остается только извлечь его из кронштейна.

   Извлекаем котролер

5. Проверяем его. Если он неисправен, покупаем новый, если рабочий, то можно установить обратно.
6. Новое устройство или проверенное старое устанавливается в обратной последовательности.
7. Ставим датчик и закрепляем болтом.
8. Подсоединяем провода.

На этом работа закончена, остается завести двигатель и проверить работу.

 Загрузка …

Видео «Замена контролера»

В этом видео показано, как происходит замена контролера положения коленвала на автомобиле ВАЗ 2110. На более ранних моделях, в том числе на 2109 с инжектором, делается все аналогично.

Маркировка и взаимозаменяемость деталей

Инжекторные двигатели 2111 АвтоВАЗ устанавливает, начиная с 1994 года, на широкий ряд своих моделей с литерой i в маркировке:

• 2108 и 21083;
• семейство 2109 (включая 21093 и 21099);
• 2114 и 2115;
• 2110–2112.

На всех таких машинах конструкция датчика коленвала аналогична ВАЗ-2109, поэтому ошибиться при его покупке затруднительно.

Деталь имеет номер по заводскому каталогу 2112–3847010–04. При маркировке на внешнюю поверхность наносят обычно не этот номер, а артикул изделия. Он может различаться в зависимости от производителя, но наиболее распространены детали, выпущенные костромским заводом «Пегас» с маркировкой 30.3847 (191–3837).

Как выставить ГРМ на ВАЗ 2109 видео

После этого защитный ремень ГРМ установлен, для чего его необходимо установить на сиденье и снова закрутить три болта. Установите воздухозаборник на место и зафиксируйте его зажимом. Металлические и пластиковые устройства защиты устанавливаются на место, снимаются колеса, а автомобиль снимается с домкрата. Затем можно запустить двигатель. Он запустится без проблем, а его работа должна быть стабильной, без различий и несущественных звуков. Это возможно лишь в том случае, если все обозначения совпадают и ремень безопасности притянут с достаточной силой.

Опыт показывает, что замену ремней ГРМ ВАЗ 21099 и 2109 можно проводить самостоятельно, без необходимости профессионального персонала на СТО, особенно если это плановая замена, а ремень перед заменой целый. Вам не нужны специальные инструменты, вам понадобится только набор головок с дверцей и ключами, а обычная плоская отвертка может выполнить всю работу самостоятельно.

Если вы новичок, замена ремня грм ваз может быть непростой задачей. Мы предлагаем посмотреть короткое видео, в котором подробно объясняется, как установить ГРМ на ВАЗ 2109.

Датчик положения коленвала ВАЗ 2110

Soulemil › Блог › Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Источник

Замена датчика положения коленвала на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Примечание!Чтобы осуществить замену данного датчика на автомобиле, много инструментов и тем более времени не нужно, достаточно будет запастись: Накидными головками и воротком или же обычным накидным ключом примерно «на 10», но кроме того если вы захотите проверить датчик на исправность, то в этом случае ещё и мульти-метром запаситесь, без которого не один датчик проверить быстро вряд ли получится!

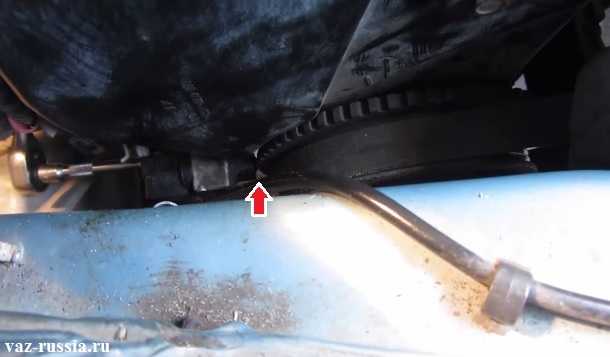

Где находится датчик положения коленвала?Датчик располагается на кронштейне и чтобы он не болтался, он прикручен к этому кронштейну при помощи болта, направлен же он на шкив коленчатого вала по которому и понимает в каком положении находятся в определённый момент поршни в цилиндрах, чтобы вы могли визуально увидеть место расположения данного датчика, просмотрите фотографию ниже, на которой синей стрелкой он показан приблизительно, а красной подробно.

Когда нужно менять датчик положения коленвала?Если загорелась всем известная лампа «check engine» у вас на приборной панели, то это уже говорит о том что есть какая то неисправность с датчиками, а если брать во внимание именно датчик положения коленвала, то кроме этой лампы как мы уже успели упомянуть ранее будет неровный холостой ход, при котором автомобиль может глохнуть, а так же автомобиль может вообще не завестись, ну а если всё же завёлся, то кроме неровного холостого хода вся динамика у него ещё пропадёт и он будет ехать очень слабо

Как заменить датчик положения коленвала на ВАЗ 2113-ВАЗ 2115?

Примечание!Перед заменой рекомендуем скинуть клемму минус с аккумуляторной батареи, вить всё же работу будете проводить с электроникой и если вода или что то наподобие неё попадёт на датчик (Провода), то могут проблемы начаться в дальнейшем, более подробно о том как скинуть клемму с аккумулятора, читайте в статье: «Замена аккумулятора» пункт 1!

Снятие:Снимается датчик очень легко, во-первых от него отсоединяется колодка с проводами которая ещё красной стрелкой указана, а отсоединяется она посредством отгибания фиксатора который колодку и крепит, после того как эта операция будет произведена, выкрутите болт крепления датчика как это на маленьком фото показано и после чего полностью снимите его с автомобиля, только когда вытаскивать будете, делайте всё аккуратно, не отломите ничего.

Примечание!Насчёт проверки датчика на работоспособность, делается это всё следующим образом, покупается в автомагазине вольтметр или же берётся мульти-метр и на нём включается функция вольтметра (Включайте функцию с пределом измерения до 200 мВ), после чего контакты (Щупы) идущие от мульти-метра подсоединяются к выводам датчика и после этого берётся отвёртка с толстым металлическим лезвием и быстро проносится в том месте, где торец у датчика находится (Чтобы вы поняли, то датчик торцом ещё на шкив коленвала направлен) и когда будете проносить, следите за напряжением которое показывает вольтметр (Оно не должно будет равняться, примерно 0.3 Вольтам), оно должно будет скакать и меняться во время понесения лезвия рядом с торцом датчика!

Установка:Устанавливается новый датчик на своё место в обратном порядке снятию, при этом зазор между ним и между шкивом коленчатого вала (Указан красной стрелкой этот шкив), должен быть в пределах 1±0.41 мм, если у вас что то будет не сходится (Зазор будет слишком большой), то для начала попробуйте убрать всю грязь из под датчика коленвала в том месте где он крепится (Это если старый датчик ставить собираетесь, если новый и зазор слишком велик, то сразу едьте в автомагазин за новым), если же зазор слишком маленьким будет или же если датчик вообще завернуть не сможете, то опять же едьте в автомагазин за новым или меняйте уже имеющийся, потому что вам скорее всего продали не тот датчик, а все датчики разную длину имеют и поэтому попросите (Если это будет возможно) в автомагазине замены данного датчика на именно тот который вам нужен.

Дополнительный видео-ролик:Просмотрите ещё видео-ролик ниже, в котором показывается пример замены как раз таки этого датчика на новый на автомобиле десятого семейства, но в принципе и на Самарах 2 делается всё абсолютно идентично.

Примечание!А о том как проверить датчик, смотрите во втором ролике который так же размещён ниже, в нём всё очень подробно рассказано и дополнительных вопросов про проверку данного датчика у вас даже скорее всего и не останется!

https://youtube.com/watch?v=3TCcw73LZis

Замена ремня с инжекторным мотором

ГРМ устанавливается только на один двигатель типа «девятка» — объем цилиндра 2 литра. Использование системы впрыска топлива не привело к регулировке цепи привода распределительного вала. Порядок замены детали с инжекторным двигателем очень похож на процесс замены на карбюраторном моторе автомобиля.

Отличие заключаются в нескольких факторах. Вам потребуется проделать следующие действия:

• Снимите с двигателя датчик положения коленчатого вала, расположенный рядом со шкивом. Во время разборки выньте вилку из розетки, а затем ослабьте болт крепления датчика. Затем выньте датчик из отверстия.
• Чтобы ослабить гайку, отверните гайку М13, которая стоит на генераторе.

При повторной сборке также есть некоторые отличия:

Приводное колесо для передачи необходимо установить максимально ровно. Для этого необходимо установить верхнюю метку первого цилиндра на маховике и металлическом корпусе.
При этом заводская табличка шестерни должна точно совпадать с зазором на заводской табличке

Установленное приводное колесо должно находиться перед датчиком.
Обратите внимание на зазор. Между деталями зазор должен составлять не более одного миллиметра.
Завершив сборку, запустите и проверьте двигатель.

Признаки неисправности ДПКВ Ланос и виды поломок

Датчик синхронизации из строя выходит очень редко, но если это случается, то дальнейшее передвижение автомобиля невозможно. Часто причиной неисправности является не внутренняя поломка датчика (механическая), а наружная. Она проявляется в виде загрязнения рабочей поверхности ДПКВ. Если возникают неисправности ДПКВ, то на панели приборов загорится сигнальная лампа «Check Engine». При наличии бортового компьютера на экран будет выводиться соответствующая ошибка о неисправности синхронизирующего элемента.

При неисправности ДПКВ, когда загрязнена рабочая поверхность, возникают такие признаки:

1. Снижение мощности автомобиля
2. Нестабильная работа мотора — наблюдается «плавание оборотов» на ХХ и при движении
3. Детонация двигателя при повышении оборотов
4. Проблемы с запуском ДВС (он заводится с 3-4 раза или вовсе не запускается)
5. Провалы при разгоне

Прежде чем производить замену устройства, нужно убедиться в том, что проблемы с работой двигателя возникают именно по причине неисправности ДПКВ. При механической неисправности устройства завести двигатель практически невозможно. Если же возникают перебои в работе ДВС, то это может указывать на такие неисправности, как загрязнение поверхности датчика (чаще всего не только грязью, но и металлической стружкой), окисление контактов, повреждение цепи питания, смещение устройства и увеличение зазора. Выявить точную причину неисправности датчика на Ланосе можно при помощи диагностических манипуляций.

Это интересно! ДПКВ является неремонтируемым датчиком, поэтому механическая неисправность внутри устройства устраняется путем его замены.

https://youtube.com/watch?v=N_uXu0hfULk%3F

Типы датчика коленвала и их конструкция

ДПКВ еще называют синхронизирующим датчиком потому, как с его помощью происходит взаимосвязь форсунок с системой зажигания. Синхронизирующим его также называют, так как снимаемые данные с ДПКВ сравниваются с информацией от ДПРВ (датчик положения распределительного вала). Эти два элемента позволяют оценить синхронность работы двух валов — распределительного и коленчатого.

В связи с тем, что элемент является самым главным в системе двигателя, его конструкция предельно проста, и самое главное, она достаточно надежная. Перед тем, как рассматривать конструкцию и принцип работы датчика коленвала на Ланосе, узнаем типы или виды этих устройств.

1. Индуктивный датчик — является наиболее популярным вариантом. Элемент состоит из обмотки (медный провод в эмалевой изоляции, залитый дополнительно компаундом) с сердечником из постоянного магнита. Работа этого элемента сопряжена с подвижным элементом, который называют маркерным диском. Это стальной диск с зубьями, фиксируемый на коленвале. На этом диске имеются зубья, и когда зуб проходит через датчик, то наблюдается усиление магнитного поля, индуцируемого в обмотке. За счет увеличения магнитного поля, происходит повышение напряжения, считываемого ЭБУ. На основании частоты увеличения магнитного поля происходит определение количества оборотов вращения вала. На зубьях маркерного диска находится пропуск 1 или 2 зубьев, что необходимо для определения начального положения КВ. Это своего рода ориентир. На маркерном диске имеется 58 зубьев (зависит от модели авто и количества цилиндров). График сигналов, поступающих на ЭБУ имеет синусоидальный вид. Синусоидальный вид сигнала преобразуется в цифровой, так как ЭБУ понимает только информацию в таком виде. Отличительная особенность таких датчиков в том, что к ним может быть подведено два или три провода. Если это двухпроводный датчик, то контакты на нем сигнальные. Обычно два контакта присутствуют на устройствах, к которым происходит подключение фишки с проводом. Контакты в трехконтактном датчике — сигнальные провода с экраном. Третий провод является экранирующим, и обычно они устанавливаются на элементах, где имеется встроенный провод. Такие типы ДПКВ не требуют дополнительного питания, так как сами индуцируют напряжение
2. Датчик Холла — функционирует на основании эффекта Холла. Имеют иной принцип работы по сравнению с индуктивными. В системе также используется зубчатый диск 3 (маркерный), а в качестве считывающего элемента используется постоянный магнит 1. Как только зуб диска проходит рядом с датчиком, то осуществляется изменение величины магнитного поля, протекающего через элемент Холла 2. В результате происходит подача сигнала в виде импульса напряжения, находящегося в милливольтовом диапазоне. Сигнал с датчика Холла на ЭБУ приходит в виде прямоугольных импульсов. Если говорить простыми словами, то при создании магнитного поля происходит пропускание тока полупроводниковым элементом. Когда поле не создается, то ток не проходит. Отличительная особенность датчика в том, что он имеет только три провода — питание +5В, сигнальный выход и «земля»
3. Оптический датчик (еще называют лазерными) — в основе принципа работы лежит излучающий элемент (светодиод), а также приемник, считывающий излучение. Как только световой луч попадает на зуб маркерного диска, происходит прерывание светового потока, что фиксируется приемником. Эти данные передаются на ЭБУ

Устройство полупроводникового датчика ПКВ Ланос

На автомобилях марки Ланос устанавливаются полупроводниковые датчики положения коленвала на эффекте Холла. Какой тип устройства установлен на авто можно отличить очень просто. Для этого нужно посмотреть на торцевую часть детали. Наличие в центре стального сердечника говорит о том, что это ДПКВ индуктивный. Чаще всего такие датчики устанавливают на Сенс и Шанс. Если торцевая часть не имеет никаких вставок, значит это датчик Холла

При покупке важно первоначально убедиться в том, какой тип датчика установлен на авто

ДПКВ индуктивный на Сенс и Шанс 1.3

Это интересно! По надежности выигрывает индуктивный вариант, а вот датчик Холла, который имеет полупроводниковый элемент, служит меньше за счет уязвимости полупроводникового элемента. Однако второй вариант имеет такие преимущества, как отсутствие влияния показаний от скорости вращения, а также постоянная амплитуда. Еще один их недостаток в том, что они не способны эффективно работать в системах с большим количеством зубьев.

https://youtube.com/watch?v=U3VyGNasv7w%3F

Пошаговая инструкция замены

Почему свистит ремень генератора при запуске двигателя или кондиционера

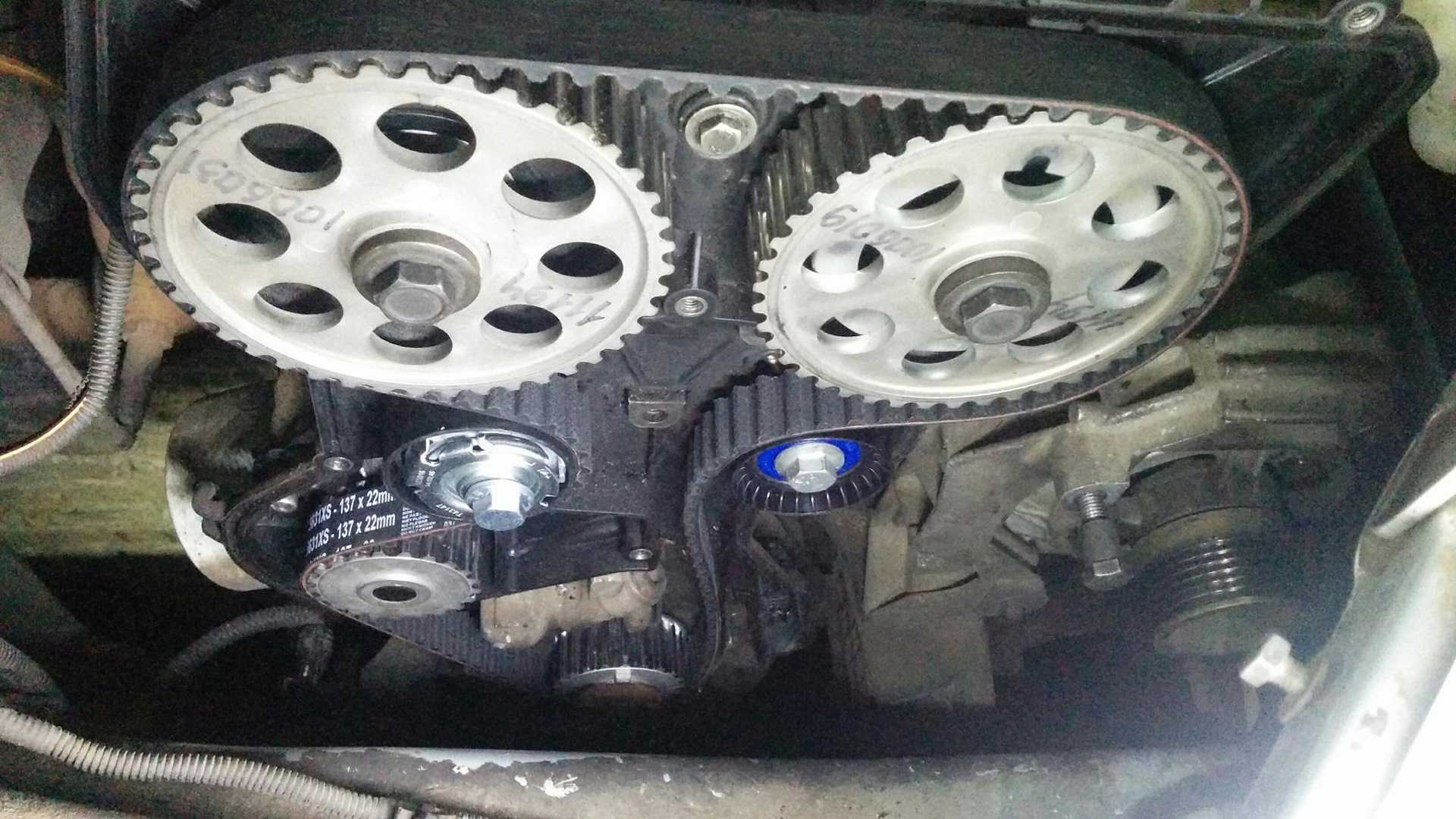

Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.

Пошаговая инструкция для проведения технических работ с системой ГРМ:

1. Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
2. Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
3. При помощи ключа трещотки открутить кожух ремня ГРМ.
4. Специальным ключом нужно ослабить натяжитель ремня.
5. Затем открутить шкив привода.
6. Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
7. Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
8. Затем освободить натяжитель от давления в пружине.
9. Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
10. Заменить натяжители.
11. После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.

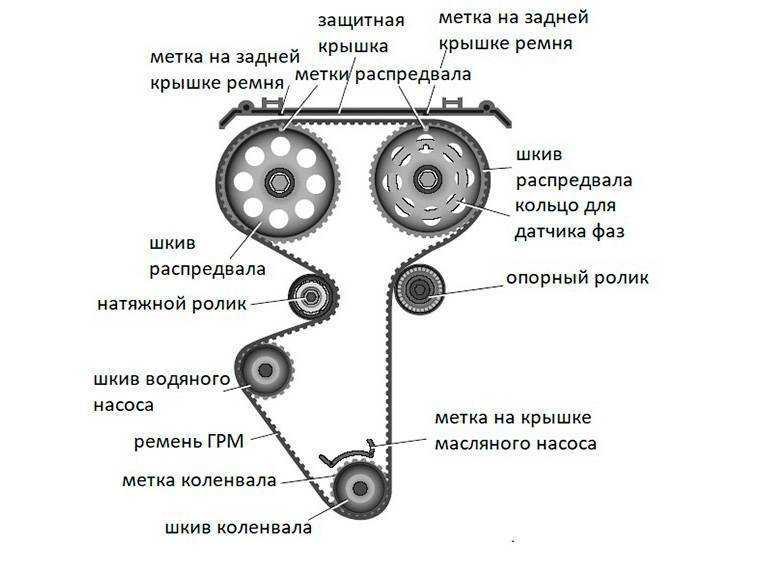

12. Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
13. Затем можно надеть ремень ГРМ.
14. После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
15. После выполненной сборки нужно завести двигатель.
16. Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
17. После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.

ролик со скрытой пружиной

ролик с конструкцией внешней пружины

Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.

Неисправности после замены роликов ГРМ

В большинстве случаев, после проведения замены натяжителей ремня ГРМ, автовладелец не встречает никаких проблем. Однако, как показала практика, неисправности могут проявить себя спустя некоторое время.

Неисправности и способы устранения:

Неисправность 1: Аккумулятор плохо заряжается, после нескольких часов простоя автомобиль не заводится. Также в бортовой электросети наблюдаются перепады напряжения.

Способ решения: Скорее всего во время установки ремня ГРМ, водитель неверно настроил положения шестерен вала, по отношению к шестерни генератора. Следствием чего стали проявляться сбои в бортовой сети. Они возникают из-за асинхронной работы выше описанных шестерен. Для устранения данной проблемы следует всего лишь выполнить отладку положения шестерен вала, генератора. После проведения дополнительной настройки проблема уходит.

Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.

Способ решения: В большинстве случаев, такая проблема встречается при установленной модифицированной панели щита системы ГРМ. Такие поломки происходят из-за того, что положение роликов было не откалибровано, в следствии чего ремень был перетянут. Для устранения данной неисправности стоит снять один из роликов, затем надеть ремень. После этого установить снятый ролик обратно на панель. Затем проводить настройку его положения. Саму настройку нужно проводить при помощи специального ключа, которым нужно затягивать дополнительные винты на натяжителе. Во время настройки положения ролика следует также выполнять проворот ремня, чтобы удостовериться в отсутствии чрезмерного давления на нем.

При появлении любых других неполадок в работе двигателя после проведенной замены роликов, простым решением будет:

1. Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
2. В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.

Несмотря ни на что хотелось бы подчеркнуть, что автомобиль ВАЗ 2109 хоть и является детищем отечественного автопрома, но при должном уходе может не один год прослужить своему владельцу.

Как выставить метки ГРМ на ВАЗ 2108, 2109, 2199, если нет меток?

Если ремень ГРМ ещё не снят и нужно просто убедиться в правильности установки меток ГРМ, выкрутите для начала свечи зажигания, чтобы было легче крутить коленвал. Затем поставьте машину на домкрат, вывесив переднее колесо, включите передачу и вращайте вывешенное колесо,- это самый простой способ провернуть коленвал.
Заглянув в свечное отверстие, можно увидеть в каком положении находится поршень, а если всунуть туда отвёртку и потихоньку проворачивать коленвал, то можно легко поймать ВМТ, глядя на отвёртку.

Когда ВМТ данным способом определена, снимаем клапанную крышку и смотрим, как установлен распредвал, о том, как он должен стоять- чуть ниже.

Если ремень ГРМ уже снят и надо выставить положение коленвала и распредвала, то начать следует с того, чтобы убедиться, что ни один из поршней не находится в верхней мёртвой точке. Это нужно для того, чтобы, когда проворачивали распредвал, клапана не упёрлись в поршень и не погнулись.

Теперь приступаем к установке распредвала в нужное положение. Для этого нам понадобится снять клапанную крышку и смотреть, в какую сторону смотрят кулачки. В данном случае нам интересны не все кулачки, а только те, которые отвечают за первый цилиндр, так как мы будем выставлять ВМТ именно первого цилиндра.

Под клапанной крышкой мы увидим коленвал, а на нём много кулачков (всего 8, по 2 кулачка на цилиндр). Первые два кулачка- это и есть наш первый цилиндр. И нам надо выставить вал таким образом, чтобы эти два кулачка одновременно надавливали на клапана. Это будет ВМТ, перекрытие клапанов. В это же время кулачки четвёртого цилиндра (два дальних кулачка) не будут давить на клапана, а будут смотреть вверх буквой V. Это и есть ВМТ. Прелесть в том, что распредвал сам правильно устанавливается в нужной точке под действием пружин клапанов и никуда не уходит. Теперь можно устанавливать коленвал.

Теперь надо поршень первого или четвёртого цилиндра установить в ВМТ, без разницы на какой из них смотреть, они двигаются синхронно. Лучше посветить фонариком в свечное отверстие, там будет виден поршень. Когда поршень предположительно достигнет верхней мёртвой точки, нужно вставить в свечное отверстие что-то длинное, например, отвёртку. Проворачивая на несколько градусов коленвал туда-сюда, можно поймать ВМТ, отвёртка вылезет на максимальную величину. Всё, метки установлены, можно надевать ремень ГРМ.

Ремень ГРМ надевается сначала на коленвал, затем на распредвал, максимально натягивается с правой от звёздочек стороны, а с левой стороны натягивается роликом натяжителя.

Проверка функциональности

Не торопитесь с выводами. Не стоит обвинять во всех бедах именно ДПКВ. Порой оказывается, что причина неполадки вовсе в другом. Следовательно, для начала следует проверить, работает или нет ваш ДК.

Для проверки существует несколько способов.

1. Мультиметром. Ваша задача — замерить сопротивления катушки на индукционном датчике. Если он исправен, тогда показатель составит от 500 до 700 Ом.

Многофункциональный мультиметр

1. Поставьте на мультиметре предел измерения в 200 милливольт, подключите к выводу щупы и несколько раз около сердечника проведите металлическим предметом. Если датчик работает, он сможет заметить этот металл и на дисплее появится всплеск напряжения. Если всплесков нет, ДК подлежит замене.
2. Осциллографом. Такой метод проверки дает наиболее объективный и точный результат, равный практически 100%. Подключите устройство к двигателю и считывайте данные в различных режимах. Двигатель необходимо будет запускать с различной частотой оборотов — от 800 и выше, вплоть до 6 тысяч. Смотрите на линии, появляющиеся на экране. Если они имеют разную длину, следует искать, в чем причина неисправной работы. Порой помогает простая очистка загрязнений, проверка шкива на наличие повреждений и прочие мероприятия.

Статья в тему: Что делать, если не горит подсветка панели приборов ваз 2114

Заключение

В том случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел испытания, можно говорить о его поломке. Желательно новый прибор перед установкой проверить – проведите хотя бы замер сопротивления. Только лишь после того, как удостоверитесь в его исправности, можно производить установку на автомобиль. Обязательно проверяйте зазор между датчиком и зубьями шкива — от этого зависит правильная работа системы управления.
