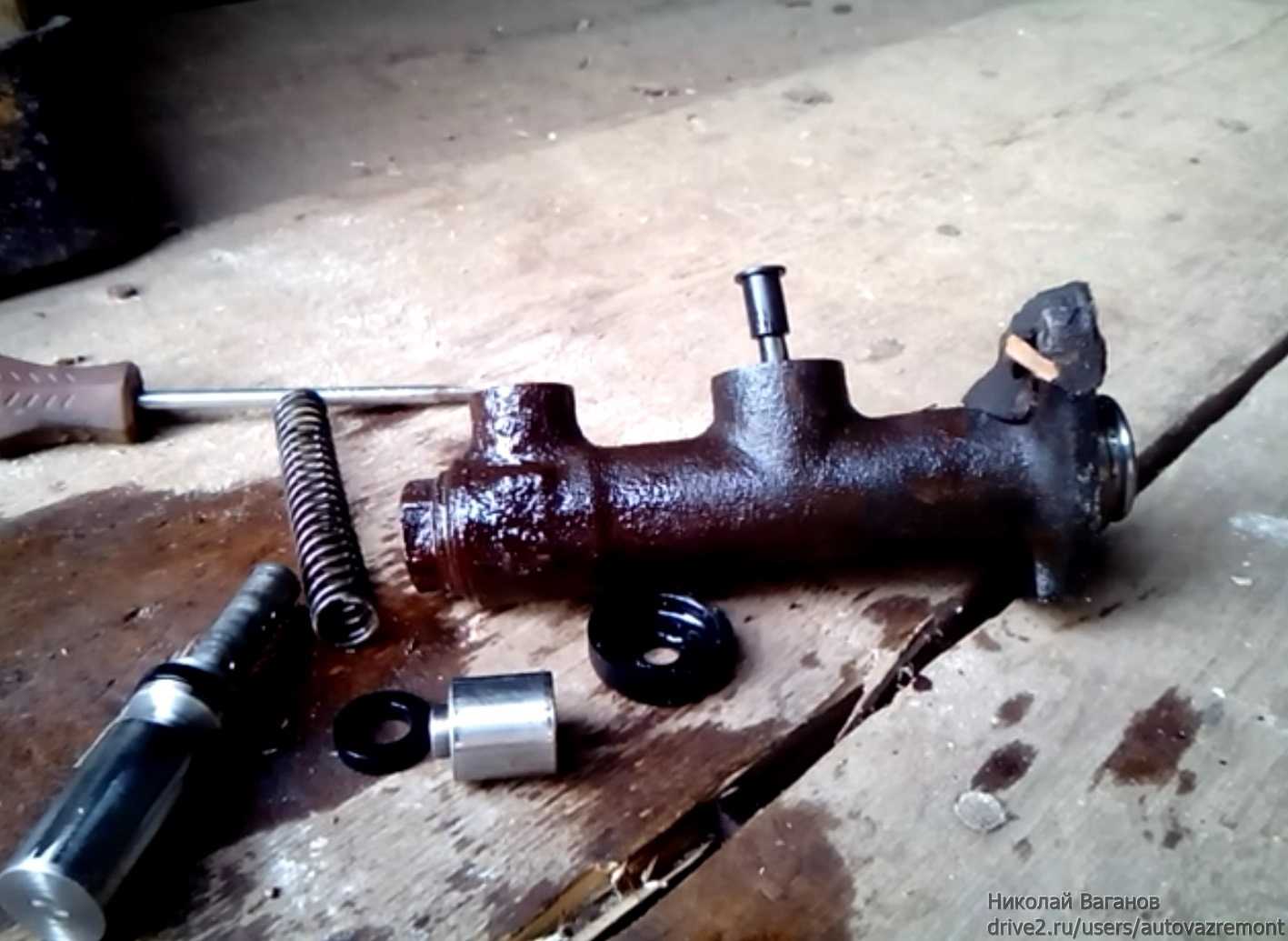

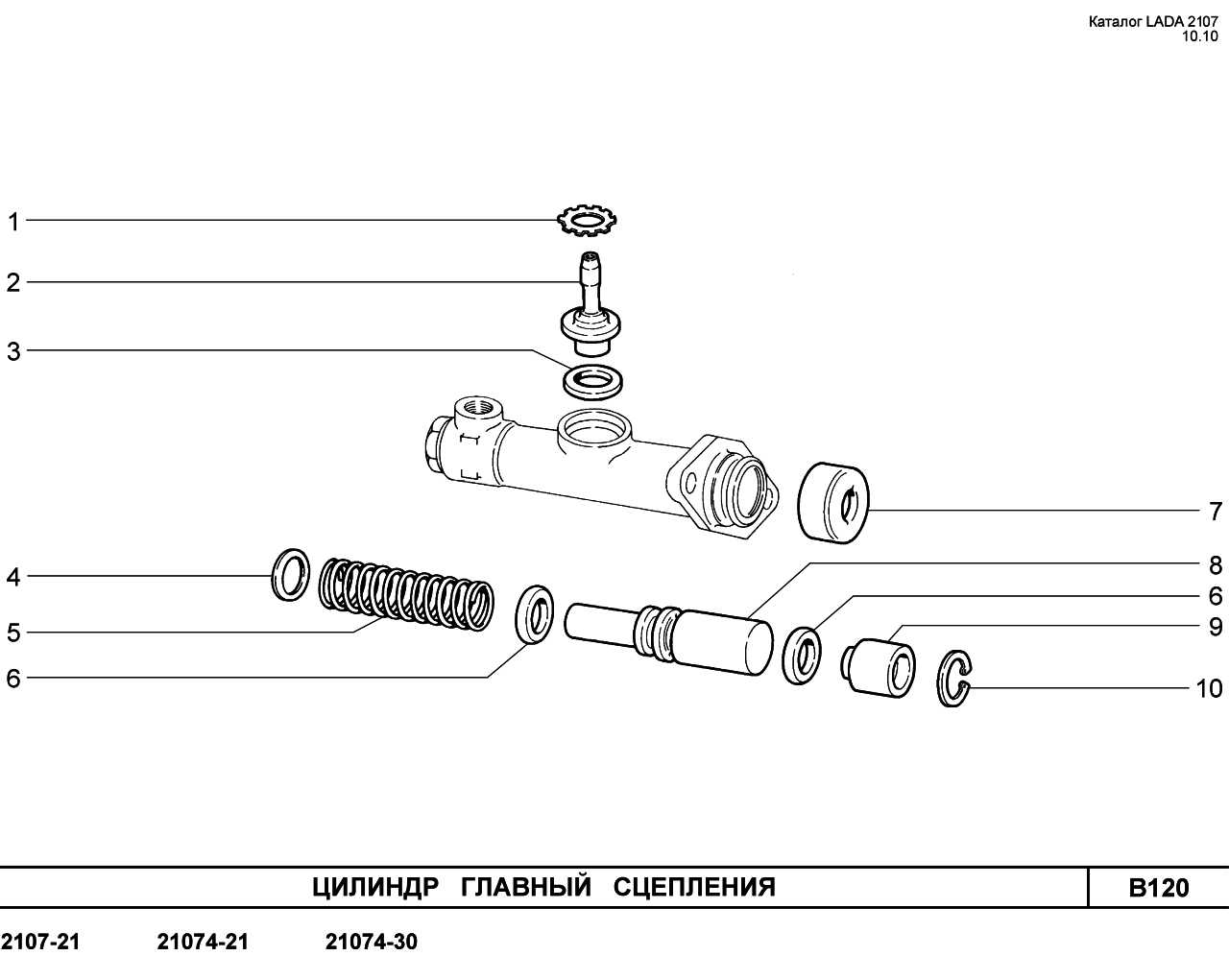

Ремонтируем главный цилиндр сцепления ваз 2101

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

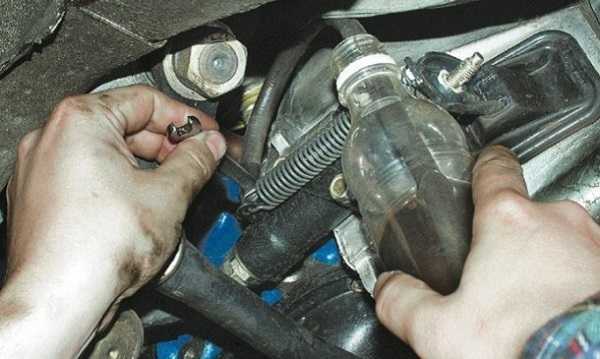

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

Неисправности сцепления ВАЗ 2107

Основными признаками неисправного сцепления ВАЗ 2107 являются:

• с трудом переключаются передачи;
• пробуксовывает ведомый диск;
• появляется вибрация;
• свистит нажимной подшипник;
• сцепление туго выключается;
• педаль не возвращается из нижнего положения.

Разрушение нажимного диска и кожуха корзины может привести к очень серьёзным последствиям

Практически любая неисправность сопровождается посторонними звуками — шумом, стуками, свистом и т. п.

Не переключаются передачи

Если передачи переключаются с трудом, опытный водитель сразу скажет, что сцепление ведёт. Другими словами, сцепление выключается не до конца. В результате при трогании с места затруднено включение первой передачи, а при нажатой педали автомобиль медленно движется. Причинами такой ситуации могут быть:

• Увеличенное расстояние между опорной поверхностью нажимного подшипника и пяткой корзины. Его нужно установить в пределах 4–5 мм, изменяя длину штока рабочего цилиндра.
• Покоробились пружинные сектора ведомого диска. Диск нужно заменить на новый.
• Увеличилась толщина ведомого диска из-за вытягивания заклёпок, крепящих фрикционные накладки. Диск нужно заменить на новый.
• Заедание ведомого диска на шлицах ведущего вала КПП. Дефектуются обе детали, при необходимости заменяются на новые.
• Недостаток тормозной жидкости в бачке главного цилиндра или скопление воздушных пузырьков в системе гидропривода. Рабочая жидкость доливается до необходимого уровня, прокачивается гидравлика сцепления.

Сцепление буксует

Сцепление может начать буксовать по следующим причинам:

• отсутствует зазор между нажимным подшипником и пятой корзины;
• не отрегулирован привод сцепления;
• на трущиеся поверхности попало масло;

  Попадание масла на ведомый диск может привести к пробуксовке сцепления и его работе рывками

• засорился перепускной канал в корпусе главного цилиндра;
• педаль сцепления не возвращается в исходное положение.

Устраняются такие неисправности регулировкой привода, заменой сальников, прочисткой канала проволокой, обнаружением и исправлением причин заедания педали.

Сцепление работает рывками

Если сцепление начинает работать рывками, это может быть вызвано следующим:

• ведомый диск заклинил на шлицах ведущего вала КПП;
• на фрикционных накладках образовались замасленные участки;
• не отрегулирован гидропривод сцепления;
• стальной диск корзины покороблен, некоторые фрикционные пружины потеряли упругость;
• неисправен ведомый диск.

В таких ситуациях чаще всего требуется полная замена сцепления.

Шум при включении сцепления

Появление при отпускании педали сцепления скрежета и дребезжания может быть обусловлено следующим:

• нажимной подшипник заклинил из-за отсутствия смазки;
• заклинил подшипник ведущего вала КПП в маховике.

В обоих случаях проблема решается заменой подшипника.

Шум при выключении сцепления

При нажатии на педаль сцепления слышен стук, лязг, дребезжание, чувствуется вибрация на рычаге скоростей. Причины могут быть следующие:

• неисправна демпферная часть ведомого диска (пружины, гнёзда);

  Если у ведомого диска изношены шлицы, поломаны или разболтаны демпферные пружины, он подлежит замене

• сильно изношено шлицевое соединение ведомого диска и ведущего вала КПП;
• отсоединилась, утратила упругость или поломалась возвратная пружина вилки включения/выключения сцепления.

Во всех случаях следует заменить изношенные элементы на новые.

Педаль возвращается, но сцепление не работает

Иногда случается, что сцепление не работает, но педаль возвращается в исходное положение. Это может быть связано со следующими ситуациями:

• попадание воздуха в систему гидропривода;
• износ уплотнительных колец главного и рабочего цилиндров;
• недостаток рабочей жидкости в бачке.

В этих случаях следует прокачать гидропривод, заменить резиновые кольца на новые и долить рабочей жидкости в бачок.

Тугое сцепление

Мягкость сцепления определяется силой давления на пяту корзины для отведения нажимного диска. Величина усилия зависит от упругости демпферных пружин. Для сцепления ВАЗ 2107 подходят корзины многих производителей, в том числе и иностранных. Тугая педаль сигнализирует водителю, что ресурс корзины подходит к концу.

Педаль выключает сцепление в начале/конце своего хода

При нажатии на педаль сцепление может выключиться в самом начале или, наоборот, в самом конце. В таких ситуациях потребуется регулировка свободного и рабочего хода педали. Свободный ход регулируется изменением длины ограничительного винта педали, а рабочий — изменением длины штока рабочего цилиндра. Кроме этого, увеличенный свободный ход может быть следствием износа накладок ведомого диска.

Алгоритм проведения операции прокачки сцепления на ВАЗ 2106

Первым делом потребуется надеть на штуцерный вход резиновый шланг соответствующего диаметра. Перед выполнением данной операции рекомендуется произвести очистку входа от пылевых и грязевых отложений. Второй же конец шланга направляют в бак для приемки тормозной жидкости (отработавшей). При этом следует помнить, что соединительный шланг должен одеваться на штуцер с некоторым натягом.

К сожалению, без посторонней помощи при прокачке гидравлического сцепления, не обойтись. Почему всё обстоит именно так? Ответ лежит на поверхности! Помощь потребуется при проведении последующих операций непосредственно в салоне транспортного средства. Напарник должен будет около пяти раз отжать педаль сцепления. При этом промежуток между качками не должен быть менее 3…5 секунд. В случае, если педаль не будет возвращаться в исходное положение, её следует вернуть в это положение самостоятельно.

После того, как педаль сцепления в очередной раз будет утоплена, тот, кто работает с гидроприводом должен отвинтить сливной штуцер посредством рожкового гаечного ключа. Однако помните, что штуцер не следует полностью выкручивать. Эта операция необходима для того, чтобы воздух вышел из системы (при отвинчивании штуцера, пользователь услышит движение воздушных масс, выходящих из шланга). Сразу же после того, как течь прекратится и воздух выйдет из гидросистемы, помощнику необходимо будет дать команду отпустить педаль, дабы она приняла своё первоначальное положение. В то время, работающий с гидросистемой должен закрутить штуцер. Профессионалы, работающие в сервисных центрах отмечают, что педаль сцепления должна приобретать упругость с каждой операцией откручивания-закручивания штуцера. Как только усилие станет требуемым, можно прекращать выполнение операции.

Как правило, уровень тормозной жидкости, при выполнении вышеописанных действий, не слишком убывает в штатном бачке сцепления. Однако, несмотря на это, следует проводить тщательный надзор за уровнем тормозной жидкости. Нельзя допускать уменьшения до 10 мм от нижнего среза ёмкости привода.

Следующим шагом станет доведение момента затяжки штуцерного устройства до максимума и демонтаж вспомогательного резинотехнического шланга

Многие автолюбители, которые выполняют прокачку сцепления ВАЗ 2106 впервые, не принимают во внимание тот факт, что внутри вспомогательного шланга, после его демонтажа, остаётся жидкость. Именно поэтому целесообразнее всего слить эту жидкость обратно в бак. Несколько способов прокачки сцепления

Видео:

Несколько способов прокачки сцепления. Видео:

Итак, после выполнения всех предшествующих операций, потребуется произвести доливку тормозной жидкости в штатный бак, закрутив крышку с небольшим усилием. Затем — используем приготовленную ранее ветошь и удаляем все подтёки. Многие опытные люди советую произвести визуальный осмотр всей системы ещё до включения двигателя. Если никаких проблем не обнаружено, то можно начать проверку системы непосредственно на включенном двигателе (с обязательным переключением передач).

Последним шагом станет проверка работы на качественность. Проверка будет заключаться в измерении хода толкателя поршня при выжимки сцепления. При правильно выполненной прокачки сцепления, ход должен составлять около 26…28 мм. Что делать, если фактические параметры не соответствуют требованиям? Не стоит принимать необоснованные решения. Достаточно лишь провести дополнительную операцию по регулировке.

Помните, что прокачка сцепления должна быть своевременной и качественной, так как от этого будет зависеть безопасность абсолютно всех участников дорожного движения!

Если вовремя не выполнять профилактические работы с вашим автомобилем, то это может быть чревато внезапной поломкой комплектующих и даже к авариям. Прокачивать сцепление на ВАЗ нужно, как минимум, раз в год, но если вы заметили явные признаки пузырьков в тормозной жидкости, то сделать это нужно уже сейчас. В данной статье вы узнаете, как определить, что в вашей тормозной жидкости есть пузырьки, а главное, найдете инструкцию по прокачке сцепления на ВАЗ. Эта статья идеально подходит для моделей 2106, 2101, 2107, а также применима к 2104. Даже если вы владелец другой модели ВАЗ, прочитайте эту статью, посмотрите на принципы прокачки сцепления и попробуйте применить их к своему автомобилю.

Как прокачать сцепление ВАЗ 2107

Чтобы убрать из системы воздушные пробки, после любого ремонта нужна прокачка системы. Чтобы сделать это правильно, придется работать на яме и с помощником. На видео, ниже, подробно показано как можно прокачать сцепление несколькими способами.

1. В расширительный бачок главного цилиндра долить жидкости до верху (до верхней кромки) и закрыть пробку;
2. Небольшой шланг надеть одним концом на штуцер рабочего цилиндра;
3. Резко нажать на педаль сцепления, 5 раз с интервалом 3 секунда. После последнего нажатия ногу с педали не убирать, педаль не отпускать;
4. Второй конец шланга опустить в пустую емкость;
5. Гаечным ключом ослабить затяжку штуцера, чтобы через шланг начала сливаться жидкость;
6. Жидкости должно слиться столько, чтобы расширительный бачок стал почти пустым.
7. Закрутить затяжку штуцера, отпустить педаль сцепления;
8. Долить жидкость в бачок доверху, закрутить пробку и повторить прокачку.

Задача прокачки – добиться того, чтобы жидкость, которая сливается из штуцера, была без единого пузырька. Затем долить в бачок жидкости до отметки.

Не все манипуляции для обслуживания и ремонта сцепления ВАЗ 2107 может выполнить автовладелец своими руками. Однако для умелого мастера эта работа вполне по силам, когда есть оборудование и нужный инструмент. В конце концов, «классика» не особо сложна в ремонте.

При замене сцепления нужно обращать внимание на качество деталей. Сейчас есть много брендов, которые делают запчасти, подходящие на ВАЗ, и лучше выбирать изначально качественные марки. Тогда не придется каждый раз прислушиваться к тому, что происходит под педалью

Тогда не придется каждый раз прислушиваться к тому, что происходит под педалью.

Источники

• vaznetaz.ru/sceplenie-vaz-2107
• ladaautos.ru/vaz-2107/kak-proizvoditsya-zamena-scepleniya-vaz-2107.html
• 7-vaz.ru/remont/kak-zamenit-sceplenie-na-vaz-2107.html
• ladaprofi.ru/vaz-2107/kak-sdelat-zamenu-stsepleniya-na-vaz-2107-svoimi-rukami.html
• 7vaz.ru/remont/zamena-sceplenija.html
• drive2.ru/l/470624787744424587/
• bumper.guru/klassicheskie-modeli-vaz/stseplenie/zamena-stsepleniya-vaz-2107.html

Этапы процесса прокачки сцепления ВАЗ 2106

1. Заливаем ТЖ в расширительный бачок, чтобы она достигла нижней резки горловины для залива.
2. На корпусе рабочего цилиндра немного ослабляем штуцер и надеваем на него один конец резиновой трубки, а ее второй конец опускаем в прозрачную емкость с ТЖ.
3. На третьем этапе необходимо привлечь к работе помощника. Его задачей будет нажимать на педаль до упругого состояния и удерживать ее в таком положении.
4. Пока удерживается педаль, необходимо постепенно ослаблять штуцер. Через шланг начнет поступать жидкость с воздухом, что является подтверждением его содержания в системе. Выход жидкости будет способствовать ослаблению педали до ее полного проваливания. После этого необходимо закрутить до упора штуцер и повторить процесс до выхода жидкости без содержания воздуха.
5. При проведении манипуляций будет наблюдаться падение уровня жидкости, которую необходимо постоянно доливать. Нельзя допускать, чтобы уровень жидкости достиг показателя ниже отметки, которая находится на 10 мм выше дна бачка.
6. Когда прокачка сцепления будет окончена, необходимо сделать проверку уровня ТЖ. Она должна достигать нижней кромки заливной горловины.
7. Закручиваем крышку бачка и отсоединяем резиновую трубку.
8. Заворачиваем штуцер на рабочем цилиндре.

Несвоевременное доливание тормозной жидкости может привести к осушению дна бачка и попаданию воздуха в систему, и тогда придется повторять процедуру.

ВАЗовская «шестерка» оснащена приводом сцепления, который использует в своей конструкции гидравлику. Такие гидромеханические системы требуют к себе повышенного внимания и технического обслуживания, к которому относится и прокачка гидропривода сцепления ВАЗ 2106, проводящаяся по мере необходимости. Суть такой операции, как прокачка сцепления, состоит в выводе из этой системы попавшего туда в ходе эксплуатации определенного объема воздушных масс.

Также воздух может оказаться в гидравлической системе после проведенных ремонтных работ в связи с возникшей разгерметизацией или после замены рабочей жидкости, используемой в ней. Соответственно, перед началом прокачки сцепления требуется в обязательном порядке устранить причинные дефекты, иначе вся проводимая работы будет напрасным трудом. Ведь из-за дефектов этой системы возможны поломки в сопряженных узлах и элементах трансмиссии.

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

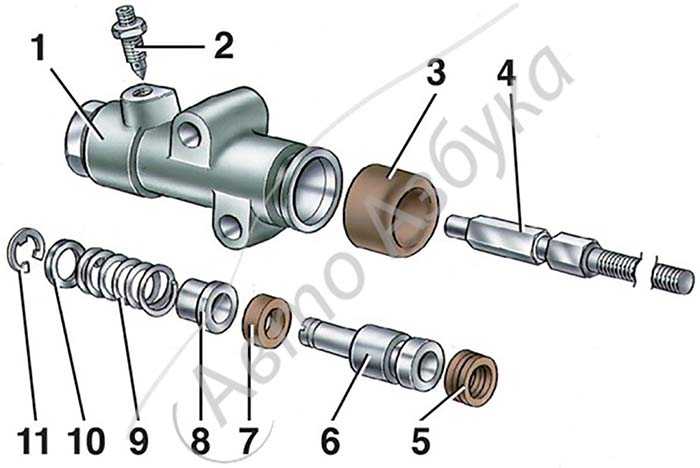

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

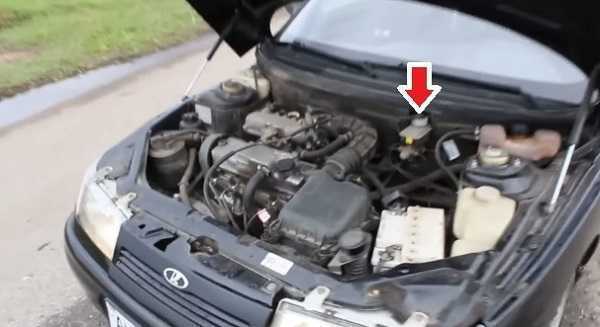

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе  прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью.  После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха.  После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Что необходимо для прокачки тормозной системы?

Процедуру нужно проводить через штуцер, размещенный под дном рабочего цилиндра. Эта работа не требует специальной подготовки, но обязательно должна проводиться с напарником. Качественный ремонт может быть проведен со стандартными деталями и инструментами. Кстати, обязательно потребуется замена старых штуцеров, так как грани на них наверняка скоро сотрутся.

Для прокачки потребуются следующие компоненты:

• тормозная жидкость и емкость для ее переливания;
• ключ баллонный, домкрат;
• противооткатный упор (2 шт.);
• деревянные опоры;
• шланг из резины, минимальная длина — 50 см;
• ключи гаечные “на 8” и “на 10”.

Кроме этого, понадобятся проникающая смазка, банка для жидкости и трубка из прозрачного материала. Диаметр трубки должен совпадать с диаметром прокачного штуцера.
