Стоп-обслуживание: замена вакуумного усилителя ваз 2109 новым

Обследование узла

Утверждать о необходимости замены вакуумного усилителя на автомобиле ВАЗ 2109 уже следует в случае увеличения усилия, прикладываемого к тормозной педали. Впрочем, убедиться в корректности диагноза поможет простая проверка:

заглушить мотор;
нажать 5-6 раз на педаль тормоза;
зажать тормозную педаль;
завести мотор.

Идентификатором исправного ВУТ служит незамедлительный ощутимый уход тормозного рычага вперед.

Диагностировать неисправность узла поможет альтернативный симптом: при работающем двигателе под капотом слышно «шипение» в области подключения трубопровода впускного коллектора к штуцеру обратного клапана ВУТ. Опытные специалисты дополнительно предпочитают проверять:

целостность подходящего патрубка; плотность посадки магистрального элемента на штуцере (шипение может появиться в результате ослабленного соединения).

Начальная стадия выхода из строя вакуумного усилителя особенно четко определяется на «девятках» с карбюраторной системой питания. Педаль тормоза активируется, как и положено, легким усилием, торможение хорошее и информативное, но:

на холостых оборотах мотор «троит»;
при нажатии на педаль тормоза холостой ход стабилизируется;
после воздействия на акселератор на нейтральной передаче, независимо от регулировок карбюратора, имеют место быть «провалы».

При наличии вышеописанных симптомов целесообразно на работающем двигателе снять патрубок со штуцера «вакуумника» и заглушить шланг подходящим предметом или пальцем – холостой ход нормализировался и, следовательно, замена вакуумного усилителя на ВАЗ 2109 неизбежна. При обнаружении таким образом неисправности в пути, движение следует продолжить с отключенным ВУТ: педаль будет жесткой, но сохранится информативность.

КАК ЗАМЕНИТЬ РЕГУЛЯТОР ДАВЛЕНИЯ ТОРМОЗОВ

Распределение нагрузки, другими словами по тормозным цилиндрам тормозной жидкости, при поворотах производит регулятор давления тормозов ВАЗ 2109. Появление заносов кузова при торможении может говорить о неисправности регулятора, при рабочем состоянии остальных узлов:

Упругий рычаг необходимо отсоединить от балки задней подвески. Для чего снимается стопорное кольцо, затем извлекаются палец и серьга.
Все тормозные трубки специальным ключом отсоединяются от регулятора. После отсоединения все трубки нужно промаркировать. Это облегчит работу при сборке узла. Для того чтобы не было утечки масла глушатся все отверстия.
Снимается кронштейн со шпилек на кузове вместе с регулятором.
Отсоединяется регулятор от кронштейна и на его место ставится новый.
Сборка выполняется в обратном порядке.

Периодическое обслуживание и своевременный ремонт всех узлов тормозной системы обеспечит надежность и безопасность автомобиля ВАЗ 2109. Как правильно выполнять ремонтные работы можно посмотреть на видео.

Источники

замена вакуумного усилителя уаз Автолюбители

Замена вакуумного усилителя ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙОтворачиваем гайки крепления главного тормозного цилиндра к вакуумному усилителю и аккуратно отводим цилиндр вперед, стараясь сильно не изгибать тормозные трубкиОслабив затяжку хомута шланга подвода разрежения,…

…отсоединяем шланг от штуцера усилителя.

Ключом «на 14» отворачиваем два верхних болта крепления кронштейна усилителя.

Плоскогубцами расшплинтовываем…

…и вынимаем ось из вилки толкателя усилителя.

Ключом «на 17» отворачиваем две нижних гайки крепления кронштейна усилителя.

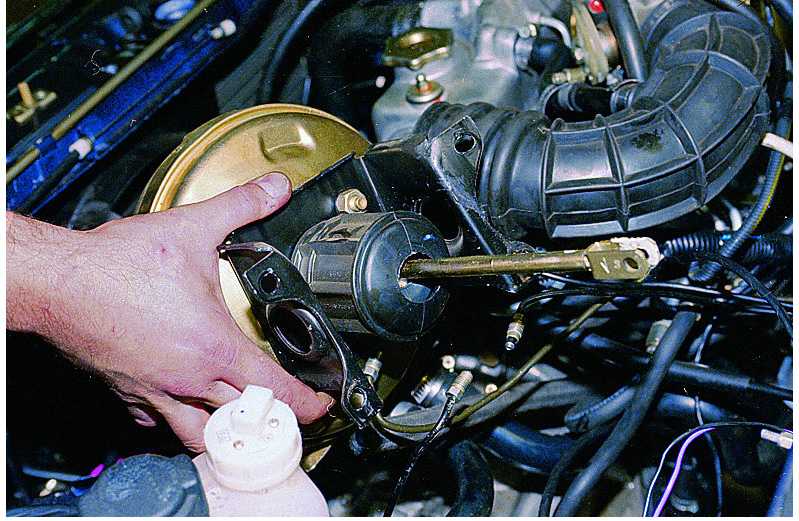

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

Ключом «на 17» отворачиваем четыре гайки …

…и снимаем кронштейн с усилителя.

Ключом «на 30» отворачиваем обратный клапан и снимаем его.

Если усилитель не заменяем, промываем его воздушный фильтр.Для этого ослабляем хомут…

…и стягиваем резиновый защитный чехол.

Вставив подходящий инструмент в проушины вилки, ключом «на 19» ослабляем затяжку контргайки.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

…и контргайку.

Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Промываем шайбы в мыльном растворе, высушиваем и устанавливаем их на место.Перед установкой вакуумного усилителя необходимо отрегулировать выступание толкателя и штока из корпуса усилителя. Для проверки величины выступания толкателя:устанавливаем в проушины вилки гладкий прямой стержень диаметром 10 мм.

Слегка нажав на стержень между проушинами вилки, выбираем люфты. Линейкой измеряем расстояние от центра стержня до плоскости шпилек корпуса усилителя. Оно должно быть в пределах 134,7–136,3 мм.Если это не так, то, отвернув ключом «на 19» контргайку вилки толкателя и заворачивая или отворачивая вилку, добиваемся нужной величины. После этого затягиваем контргайку.Для проверки величины выступания штока до упора утапливаем его в корпус.

Глубиномером штангенциркуля, подложив жесткую пластину известной толщины (щуп не менее 0,5 мм), измеряем величину выступания штока над плоскостью торца усилителя. Она должна находиться в пределах 7,78–8,0 мм. Если это не так, то,…

…удерживая шток ключом «на 8», вращаем наконечник штока ключом «на 7», добиваясь нужной величины.Наконечник должен проворачиваться туго. Если он вращается легко, то, отвернув его, наносим на резьбу штока анаэробный герметик и регулируем выступание.Устанавливаем вакуумный усилитель в обратной последовательности, при этом шпильки на кронштейне усилителя должны быть снизу, а болты сверху.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

вакуумным шлангом утрачена герметичность;
диафрагма неисправна;
клапана утратили свои свойства;
в камерах нарушена герметичность;
пружина возврата вышла из строя.

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

А еще интересно: Шевроле Нива 2019-2020: характеристики, цена, фото и видео-обзор

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

увеличение свободного хода (примерно до половины);
нестабильная работа силового агрегата, особенно на холостом ходу;
механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
износ диафрагмы, ведущий к потере герметичности;
выход из строя воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Кроме того, проявляются и другие признаки:

свободный ход увеличивается до половины;
работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
потеря герметичности из-за износа диафрагмы;
поломка воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Усилитель тормозов

Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.

Предназначение

ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.

ВУТ служит для увеличения усилия водителя при нажатии на педаль тормоза

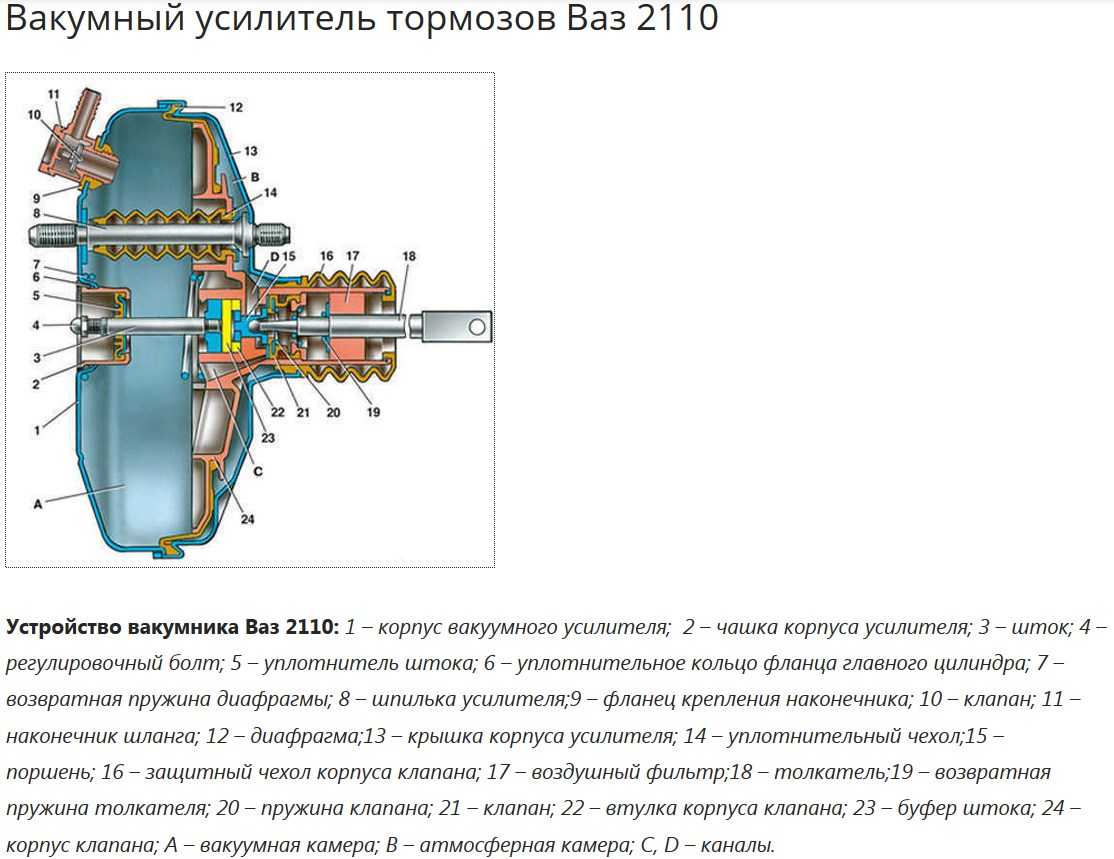

Устройство

Конструкцию ВУТ составляют:

корпус, представляющий собой герметичную металлическую ёмкость;
обратный клапан;
пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
толкатель;
следящий клапан со штоком и поршнем.

Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.

Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.

Работа усилителя построена на разности давлений в вакуумной и атмосферной камерах

Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.

Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.

Как это работает

Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.

Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.

Благодаря ВУТ усилие, приложенное к педали, увеличивается в 3–5 раз

Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.

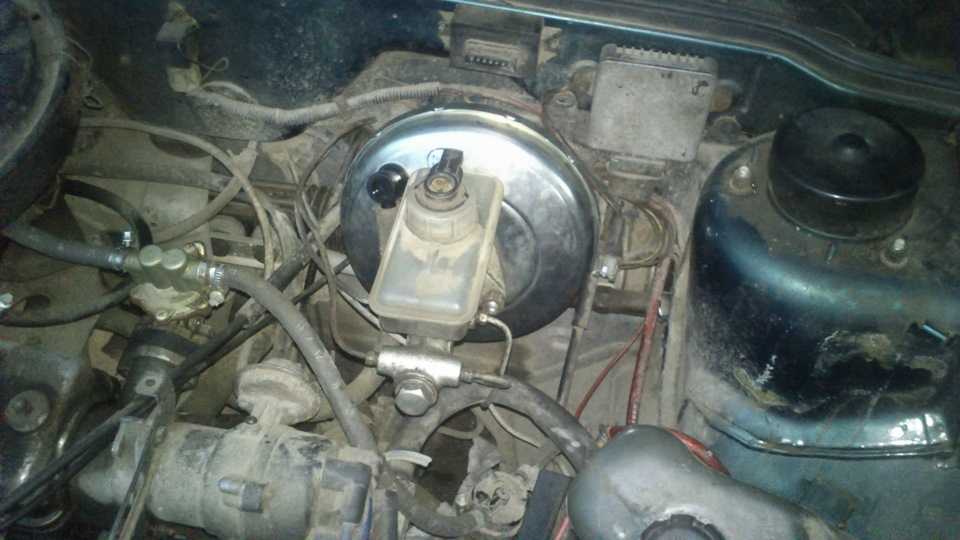

Расположение

ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».

Вакуумный усилитель расположен в моторном отсеке с левой стороны

Проверка состояния

О необходимости поменять вакуумный усилитель или главный тормозной цилиндр могут сообщить соответствующие признаки.

Первоочередной признак выхода из строя ВУТ заключается в увеличении усилия, которое нужно прикладывать к педали для торможения.

Чтобы точно убедиться в неисправности, выполните следующую проверку:

Заглушите двигатель;
5-6 раз подряд выжмите педаль тормоза;
Зажмите педаль в пол;
Заведите двигатель;
Если ВУТ исправен, педаль сразу же пойдет вверх.

Проверяем состояние

Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
Но при этом двигатель троит на холостых;
При нажатии на тормозную педаль холостой ход успокаивается;
Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Если подобная неисправность была обнаружена во время движения, продолжать ехать можно только при отключении ВУТ.

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора

Требуемые параметры

Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109

Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона

На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя

Вакуумник, соответствующих техническим параметрам ВАЗ 2109, имеет артикул 2108-3510010ТМ

Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали

Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

Замена вакуумного усилителя тормозов не снимая ГТЦ

При нажатии на тормоз начали падать обороты, ну и тормозить тяжелее стала, Вакуумный шланг целый, клапан тоже огонь. Проверить вакуумник можно так: на не заведенной машине накачиваем педаль тормоза, чтоб она была в верхнем положении, потом нажимаем на нее и заводим машину, если вакуумник исправен, педаль должна уйти вниз, если нет, то писец.

Вообще, замена вакуумника, подразумевает собой снятие главного тормозного цилиндра, откручивание от него тормозных трубок, ну и последующая прокачка тормозов. Я решил обойтись малой кровью. Так как делал в первый раз, очень боялся. Решено было менять, не откручивая тормозных трубок от гтц, и без последующей прокачки тормозов.

Сначала нужно отсоединить вакуумный шланг от клапана, снять сам клапан, отсоединить все фишки проводки чтоб не мешались, открутить две гайки крепления гтц к вакуумному. Затем аккуратно стягиваем гтц со шпилек.

Далее надо снять стопорное кольцо и вытащить палец с крепления педали к вакуумнику в салоне.

Далее откручиваем две гайки со шпилек, которые находятся на обратной стороне вакуумника, чтобы их открутить использовался загнутый ключ 17-19. После того как открутили, аккуратно отгибаете гтц как показано на фотографии, чтоб вытащить вакуумник нужно еще снять аккумулятор и бачок с тосолом.

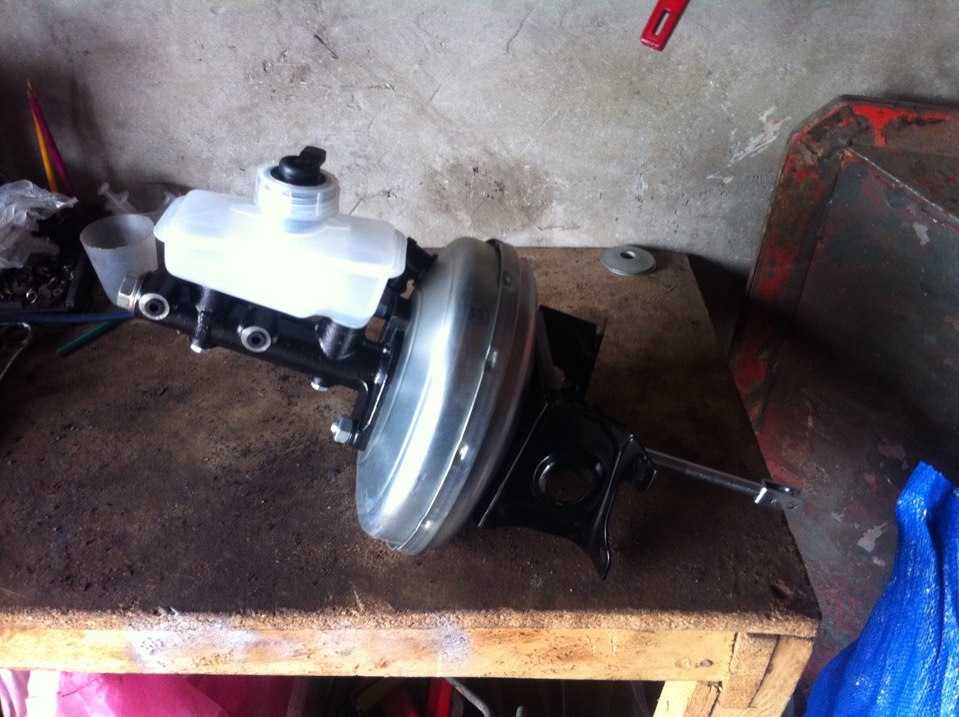

Далее вставляем новый вакуумник, прежде чем его прикрутить, нужно вставить палец обратно в педаль, потом закручиваем гайки с обратной стороны вакуумника, аккуратно, чтобы не сломать трубки, одеваем гтц на шпильки и закручиваем гайки. Одеваем все, что снимали, вставляем фишки на место. Вот и все вакуумник поменян. Делов на 40 минут. Ничего доливать и прокачивать не надо)

Лада 4 снимается с юлей
Подключение регулировки зеркал калина
Щелкает электроусилитель руля гранта
Покраска газели своими руками раптором
Замена подушек радиатора уаз

Замена и стоимость

При любой ситуации когда поломка обнаружиться необходима своевременная замена всего узла целиком. Возможно исправление некоторых недостатков в виде замены клапана, однако длительного эффекта данная процедура может и не принести, так как сама деталь во многих случаях (если говорить о модели ВАЗ 2109) подлежит замене ввиду почтенного возраста. После установки новой детали, обязательно произвести регулировку.

Поломки вакуумных усилителей случаются не так часто с данной моделью, однако в силу большого возраста (выпуск модели прекращен в 2004 году) усилители постепенно изнашиваются и приходят со временем в негодность.

На видео- неисправности вакуумного усилителя:

На рынке присутствует множество поставщиков деталей для автомобилей ВАЗ. Средняя цена (стоимость) нового усилителя составляет порядка 2000 рублей.

Главный тормозной цилиндр

Не редко в процессе проверки состояния тормозного узла обнаруживаются проблемы с главным тормозным цилиндром.

Меняя вакуумник, логично будет изучить текущее состояние ГТЦ и при необходимости заменить его.

Сама процедура замены выглядит следующим образом.

Отключите минусовую клемму с аккумулятора.
Отключите колодку проводов от датчика уровня ТЖ. Он расположен в бачке и встроен непосредственно в крышку.
Специальным ключом для тормозных трубок ослабьте их натяжение. При этом откручивать полностью не нужно.
Открутите пару гаек, которые крепят ГТЦ к вакуумнику. Только теперь тормозные трубки можно открутить полностью.
Снимите цилиндр со шпилек.
Если требуется, заодно снимите сам бачок с тормозной жидкостью. Чтобы это сделать, нужно аккуратно раскачать бачок и извлечь ножку из втулки.
Оцените состояние демонтированного цилиндра. Также обязательно проверьте, нет ли дефектов на бачке. Если таковые имеются, бачок тормозной жидкости обязательно замените на новый.
Вооружившись новым ГТЦ, поставьте его на место и закрутите гайки. Крепежи можно сразу полностью затягивать.
Установите бачок, залейте до максимальной отметки тормозную жидкость.
Теперь очень важный этап — извлечение воздуха из цилиндра. Для этого нужно пальцами перекрыть отверстия передних тормозных трубок. Вам помощник при этом должен аккуратно, но не резко, нажать на педаль тормоза. Так в системе будет создано давление. Продолжайте такие манипуляции до тех пор, как не почувствуете, что из отверстий выходит жидкость.
Как только потечет жидкость, наденьте трубки, установите и зафиксируйте их на местах. При этом педаль тормоза отпускать нельзя.
По аналогии подключаются задние трубки. В момент установки их на места в системе должно быть давление, то есть педаль тормоза выжата в пол.

Завершив замену ГТЦ, не забудьте прокачать тормозную систему согласно правилам.

Разборка узла с бачком ТЖ

Поменять вакуумник и цилиндр вполне возможно своими руками. Работа займет несколько часов, но сэкономит кучу денег на посещении автосервиса.

https://youtube.com/watch?v=ZLiWDHDdSdg

вакуумник Вакуумный усилитель, «облегчающий» педаль тормоза, представляет собой тороид, разделенный диафрагмой на две камеры: одна постоянно связана с впускным коллектором, другая соединяется с атмосферой при нажатии на педаль. Смонтирован «помощник» в подкапотном пространстве за главным тормозным цилиндром и через шток связан с педалью тормоза.

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

свободный ход увеличивается до половины;
работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора. Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
потеря герметичности из-за износа диафрагмы;
поломка воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Вакуумный усилитель ВАЗ-2109

Резиновая диафрагма 10 (рис 1) вместе с корпусом 21 клапана делят полость вакуумного усилителя на две камеры вакуумную А и атмосферную В Камера А соединяется с впускной трубой двигателя

Корпус 21 клапана пластмассовый На выходе из крышки он уплотняется гофрированным защитным чехлом 13 В корпусе клапана размещен шток 1 привода главного цилиндра с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 15 в сборе, возвратные пружины 16 и 17 толкателя и клапана, воздушный фильтр 14, толкатель 15.

рис. 1

Вакуумный усилитель: 1 -шток; 2-уплотнительное кольца фланца главного цилиндра; 3 — чашка корпуса усилителя; 4 — регулировочный болт; 5 -уплотнитель штока; 6 -возвратная пружина диафрагмы; 7 — шпилька усилителя; 8 — уплотнительный чехол; 9 — корпус усилителя; 10 -диафрагма; 11 -крышка корпуса усилителя; 12-поршень; 13-защитный чехол корпуса клапана; 14 -воздушный фильтр; 15 -толкатель; 16 -возвратная пружина толкателя; 17 -пружина клапана; 18-клапан; 19-втулка корпуса клапана; 20 -буфер штока; 21 -корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы

При нажатии на педаль перемещается толкатель 15, поршень 12, а вслед за ними и клапан 19 до упора в седло корпуса клапана При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 14, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 10. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 1, который действует на поршень главного цилиндра.При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой

Вакуумный усилитель можно снять, не демонтируя главный тормозной цилиндр.

Для проверки вакуумного усилителя на автомобиле нажмите 5—6 раз на педаль тормоза. Затем, удерживая педаль в нажатом положении, пустите двигатель. Если при этом на педали почувствуете толчок вниз, значит, вакуумный усилитель исправен. В противном случае проверьте герметичность соединения вакуумного шланга с обратным клапаном и штуцером впускной трубы двигателя, а также герметичность крепления обратного клапана в корпусе усилителя. При необходимости устраните негерметичность. Если это не поможет, значит, вакуумный усилитель неисправен, и его надо заменить.

1. Изнутри салона снимите стопорную скобу с пальца педали тормоза.

2. Выньте палец педали тормоза, отсоединив тем самым толкатель вакуумного усилителя от педали.

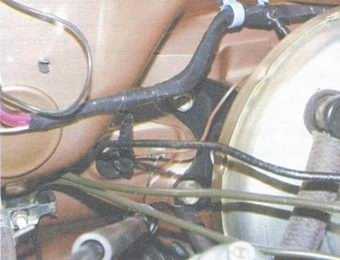

Отсоедините шланг от обратного клапана и отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю и отведите его в сторону, соблюдая осторожность, чтобы не повредить трубопроводы.

4. Отверните четыре гайки крепления кронштейна и снимите кронштейн с вакуумным усилителем

Отверните две гайки крепления и снимите вакуумный усилитель с кронштейна
5. Установите вакуумный усилитель в порядке, обратном снятию.

Обследование узла

заглушить мотор;
нажать 5-6 раз на педаль тормоза;
зажать тормозную педаль;
завести мотор.

Идентификатором исправного ВУТ служит незамедлительный ощутимый уход тормозного рычага вперед.

целостность подходящего патрубка;
плотность посадки магистрального элемента на штуцере (шипение может появиться в результате ослабленного соединения).

на холостых оборотах мотор «троит»;
при нажатии на педаль тормоза холостой ход стабилизируется;
после воздействия на акселератор на нейтральной передаче, независимо от регулировок карбюратора, имеют место быть «провалы».

Как проверить вакуумный усилитель тормоза на автомобиле ВАЗ 2109?

Способ проверки устройство очень простой и не требует никаких инструментов и механизмов

Чтобы увидеть проблему достаточно обратить свое внимание на тормозную педаль. Например, когда для того чтобы добиться торможения авто необходимо сильнее вдавливать в пол педаль тормоза, сам процесс торможение стал не таким эффективным как ранее и иные – это свидетельствует о наличии дефектов в работе ВУТ. Для проведения проверки ВУТ ВАЗ 2109 необходимо:

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

Остановите автомобиль и заглушите двигатель.
Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
После этого, не убирая ногу с педали, запустите двигатель.

В случае нормальной работоспособности ВУТ будет ощущение того, что педаль немножко провалилась вниз, если этого не случилось, то вакуумный усилитель или система торможения вышли из строя.

Визуальная проверка ВУТ ВАЗ 2109

Проверьте цельность соединения, патрубка и обратного клапана.
Удостоверьтесь, что на фланце нет никаких повреждений.
Затем проведите тщательное обследование всех изгибов патрубка. Обнаружив на нем трещины или влажные следы, необходимо их тут же заменить.
При наличии дефектов или неполадок в уплотнителе хвостовика, который находится под рулевой колонкой, транспортное средство способно само по себе немного подтормаживать. Чтобы не допустить подобной проблемы следует его проверить, достав коврик и осуществив осмотр защитного колпачка. Если он начинает присасываться – это свидетельствует о его неисправности.
Далее снимите колпачок, и заведите двигатель. После этого несколько раз качните хвостовик клапана, услышав при этом шипение, можно говорить о поломке устройства.

замена вакуумного усилителя ваз-2109 | Автолюбители

Снятие вакуумного усилителя и регулировка свободного хода педали тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный усилитель можно снять, не демонтируя главный тормозной цилиндр

На фотографиях главный тормозной цилиндр снят для наглядности.Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.Снимаем главный цилиндр со шпилек и отводим вперед, осторожно изгибая тормозные трубки

Снимаем шланг со штуцера обратного клапана.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейна вакуумного усилителя к кузову.

В салоне под панелью приборов отсоединяем вакуумный усилитель.

Отверткой снимаем стопорную скобу пальца толкателя…

…и вынимаем палец.

Снимаем вакуумный усилитель вместе с кронштейном.

Снимаем уплотнение.

Головкой «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель.

Под панелью приборов двумя ключами «на 17» ослабляем гайки крепления выключателя стоп-сигнала.

Снимаем выключатель стоп-сигнала.

Сборку производим в обратной последовательности.При неработающем двигателе свободный ход педали тормоза должен быть равен 3–5 мм. Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали при свободном ходе педали тормоза 3–5 мм. В этом положении затягиваем гайку крепления выключателя стоп-сигнала.Снятие вакуумного усилителя и регулировка свободного хода педали тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный усилитель можно снять, не демонтируя главный тормозной цилиндр

Снимаем шланг со штуцера обратного клапана.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейна вакуумного усилителя к кузову.

В салоне под панелью приборов отсоединяем вакуумный усилитель.

Отверткой снимаем стопорную скобу пальца толкателя…

…и вынимаем палец.

Снимаем вакуумный усилитель вместе с кронштейном.

Снимаем уплотнение.

Головкой «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель.

Под панелью приборов двумя ключами «на 17» ослабляем гайки крепления выключателя стоп-сигнала.

Снимаем выключатель стоп-сигнала.

Обслуживание тормозов ваз 2109: замена неисправного «вакуумника»

Обследование узла

КАК ЗАМЕНИТЬ РЕГУЛЯТОР ДАВЛЕНИЯ ТОРМОЗОВ

замена вакуумного усилителя уаз Автолюбители

Причины неисправности ВУТ
