Как производится замена сальника редуктора заднего моста ваз 2107

Выбор — передаточное число

Выбор передаточных чисел основной и дополнительной коробок передач производится при тяговом расчете автомобиля.

Выбор передаточного числа зависит от требуемой скорости движения автомобиля и мощности двигателя. У легковых автомобилей передаточное число колеблется в пределах от 3 2: 1 до 6 2: 1, у грузовых автомобилей — от 5 2: 1 до 7 5: I, а иногда и выше.

При выборе передаточного числа следует избегать общих множителей между числом ходов червяка и числом зубьев червячного колеса. В этом случае с помощью цилиндрической фрезы получают более чистую боковую поверхность и более высокую точность в положении начальной окружности червячного колеса, а также более благоприятные условия для работы и меньшего износа червячной передачи.

Вопрос о выборе передаточного числа мультипликатора представляет собой отдельную задачу.

Некоторые рекомендации по выбору передаточных чисел помещены в табл. 6.4. Наибольшие значения передаточных чисел следует принимать лишь в крайних случаях, так как передачи с наибольшими значениями i имеют большие габариты.

Может быть несколько причин, вызывающих желательность выбора передаточного числа у нижнего предела допустимых значений. Например, если нагрузка от трения составляет небольшую часть от общей нагрузки, то зубчатая передача может быть сделана более простой и экономичной.

К этим значениям и следует стремиться путем выбора передаточного числа кинематической схемы соединения электромагнита с исполнительным устройством при заданной противодействующей характеристике последнего и заданных размерах полюсного наконечника.

Вторым шагом при предварительном выборе основных параметров электропривода является выбор передаточного числа / редуктора, связывающего основной вал проектируемого механизма с двигателем.

Приведенные оптимальные передаточные числа являются лишь отправными величинами при выборе рабочего передаточного числа. Последнее выбирается после производства ряда расчетов с различными передаточными числами и сопоставления результатов с учетом максимально допустимой скорости механизма и требуемой мощности двигателя.

Если для привода используется высокоскоростной двигатель, то возникает проблема выбора передаточного числа механизма, связывающего двигатель с исполнительным звеном.

Таким образом, отмечая возможность улучшения тягово-сцепных свойств и экономичности автомобилей выбором оптимального передаточного числа межосевого дифференциала, необходимо констатировать, что окончательно эту задачу можно решить после проведения широких экспериментальных исследований по оценке фактических режимов работы автомобилей в различных дорожных условиях и выявлению истинного статистического распределения динамических реакций на осях и крутящих моментов, подводимых к ним, в том числе и при отборе мощности.

Средние значения КПД отдельных передач приведены в табл. 5.4, а рекомендации по выбору передаточных чисел — в табл. 5.5. Так как передачи с большими передаточными числами имеют большие габариты, их следует применять лишь в крайних случаях.

Если в системе привода с неизменным потоком возбуждения оптимальное значение передаточного числа редуктора не зависело от полного пути перемещения, то в рассматриваемой — системе эта зависимость — явно имеет место. Следовательно, выбор оптимального передаточного числа редуктора следует производить с учетом гистограммы перемещений рассматриваемого механизма.

Кривые статической характеристики муфты типа свключено — выключено. а — момент в функции скорости. б — момент в функции сигнала управления.| Видоизмененная характеристика момент — сигнал управления ( с учетом гистерезиса муфты типа включено — выключено.| Кривые нелинейных статических Характеристик, типичные для некоторых муфт вихревых токов и фрикционно-дисковых муфт. а — момент в функции скорости. о — момент в функции сигнала управления.

Если действительный рабочий цикл совершается в растянутый период времени, то значительное количество тепла может быть удалено путем естественного охлаждения; но если рабочий цикл уплотнен в малый отрезок времени и включает высокие ускорения, то следует выбирать муфту увеличенного размера или прибегать к искусственному охлаждению. Способность муфты управлять заданной нагрузкой рассматривается в связи с выбором передаточного числа зубчатой передачи в § 14 — 7; здесь будет рассмотрена лишь энергия, рассеиваемая в муфте.

Проверка технического состояния полуоси ВАЗ-2107

Проверьте техническое состояние деталей, входящих в комплект полуоси, и удостоверьтесь в том, что:
— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;
— запорное кольцо и подшипник не получили никакого смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;
— пластина крепления подшипника и маслоотражатель не имеют повреждений;
— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.
Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.
Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений.

Незначительный изгиб стержня полуоси устраняйте правкой. После правки стержня полуоси биение торца фланца, замеренное в центрах, не должно превышать 0,05 мм.

Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.

Снятие запорного кольца

Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.

Полукольцами приспособления А.74108/R охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.

Поставьте под пресс полуось (рис. 1) и прикладывайте на шлицевой конец полуоси постепенно возрастающее усилие до снятия запорного кольца подшипника.

Запорное кольцо подшипника полуоси повторно не используйте, а замените новым.

Проверьте, не имеет ли посадочная поверхность полуоси рисок или повреждений; при необходимости замените полуось новой.

Сборка полуоси

Поставьте вертикально полуось, опирая ее фланцем на кольцо 4 (рис. 2) (А.74107/1R) приспособления.

Установите на полуось предварительно соединенные между собой двумя винтами маслоотражатель подшипника полуоси и пластину крепления подшипника с прокладкой; установите шарикоподшипник полуоси.
Вставьте новое запорное кольцо в специальную обойму 7, поставьте в печь и подогрейте кольцо приблизительно до 300°С с тем, чтобы в момент запрессовки на полуось его температура была 220–240°.
Запорное кольцо на полуось напрессовывайте оправкой 1 на прессе усилием не выше 58800 Н (6000 кгс) так, чтобы внутреннее кольцо подшипника оказалось зажатым между запорным кольцом и буртиком полуоси.

Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19600 Н (2000 кгс). Для этой цели полуось в сборе установите на приспособление А.95601/R (рис. 3) и запорное кольцо зажмите в специальных тисках.

Приставьте ножку индикатора, с ценой деления 0,01 мм, к фланцу полуоси.

После установки стрелки индикатора на «0» приложите указанную осевую нагрузку, создавая динамометрическим ключом момент затягивания 78,4–83,3 Н·мм (8–8,5 кгс·м) на винте приспособления.

Винт через шарик упирается в торец полуоси. При этом не должно появляться даже самого минимального зазора между запорным кольцом и внутренним кольцом подшипника.

Если стрелка индикатора не возвращается в нулевое положение, значит запорное кольцо сместилось и полуось в сборе необходимо заменить новой.

Как снять сальник хвостовика на ваз 2106:

Чтобы удобно было менять сальник хвостика, поставьте автомобиль на смотровую яму либо же на эстакаду. Предварительно подготовьте новые сальники хвостика. Старый сальник имеет потёртый вид и излишки масла. Его немедленно нужно извлечь. Для этого приступайте к следующим действиям:

1) Выкручивайте сливную пробку на корпусе редуктора, используя шестигранник. Здесь нужно подставить ёмкость для масла;

2) Подождите, пока смазка полностью не стечёт с редуктора. Вкрутите пробку обратно;

3) Разъедините фланец ведущей шестерёнки задней передачи и карданный вал;

4) Поставьте автомобиль на ручник;

5) С помощью торцевого ключа на «24» начинайте откручивать гайку, которая держит фланец хвостика.

Для фиксации фланца от вращения не обязательно применять ручной тормоз.

6) Вставьте в отверстие во фланце шестерни главной передачи несколько болтов;

7) С помощью специальных инструментов постарайтесь удержать фланец за данные болты. При этом откручивайте гайку;

8 ) Возьмите двухлапчатый съёмник и с его помощью снимите фланец хвостика со шлицев;

9) При отсутствии съёмника, достаньте фланец руками. Для этого понадобятся некоторые усилия, но снять его не сложно;

10) Снимите с хвостика главной передачи шайбу и фланец одновременно с грязеотражателем;

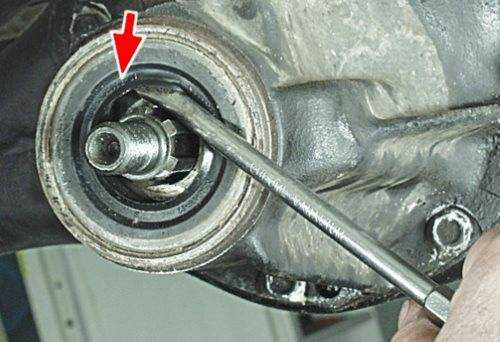

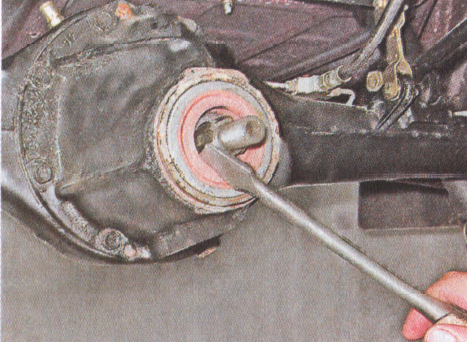

11) Возьмите плоскую отвёртку и подденьте ею сальник. Извлеките его из отверстия в корпусе редуктора, при помощи кронцера. Сальник снят и можно приступать к замене.

Важно : прежде чем начинать устанавливать новый сальник хвостика, следует проверить поверхность фланца, которая непосредственно контактирует с сальником. Она должна быть без повреждений, без ржавчины. При обнаружении каких-либо дефектов, устранить их, сделав полировку поверхности

При обнаружении каких-либо дефектов, устранить их, сделав полировку поверхности.

Lada 2106 цвет Коррида, › Logbook › Редукторы заднего моста «Классики»

Вчера всретился с человеком у него на семерки разорвало редуктор заднего моста все болты по вырывало вал немного погнуло ну вал он напильником подравнял и всё норм)))) я знал что есть редуктор «копейка» и «шоха» копейка при стоковой коробки 4 ст едешь на 4 передачи 100км/ч 3.9 оборотов на тохометре шоха при стоковой 4 ступки 100 км/ч 3.5 оборотов на тахометре копейка на разгон больше а максималка меньше а у шохи нооборот разгон медленнее а максималка выше (рассказывали мужики которые правили молодость в жигулях)

Меня очень за интересовала трансмиссия классики Для начало разберемся : Что такое редуктор заднего моста?

Основными узлами редуктора заднего моста автомобилей ВАЗ классической компоновки являются:

главная передача (главная пара); межколесный дифференциал. Главная передача заднего моста ВАЗ гипоидная. Ведущая шестерня -19 и ведомая -11 спарены между собой по шуму и контакту. Между внутренними кольцами подшипников 4 и 5 ведущей шестерни расположена распорная втулка -25, которая, деформируясь при затягивании гайки ведущей шестерни -27 определенным моментом, обеспечивает предварительный натяг в подшипниках 4 и 5. Между торцом ведущей шестерни и внутренним подшипником установлено регулировочное кольцо -6, определяющее правильное положение ведущей шестерни относительно ведомой.

Ведомая шестерня главной передачи крепится к фланцу коробки -12 дифференциала и вращается вместе с ней на 2-х подшипниках -13. Предварительный натяг в этих подшипниках, а также зазор между зубьями ведущей и ведомой шестерен главной пары регулируется гайками -14, завернутыми в разъемные постели подшипников. Полуосевые шестерни -8 установлены в цилиндрических гнездах коробки дифференциала и упираются на неё через опорные шайбы -7. Подбором этих шайб по толщине устанавливается зазор 0,0 — 0,1 мм. между зубьями сателлитов и полуосевых шестерен.

ГЛАВНАЯ ПЕРЕДАЧА РЕДУКТОРОВ ВАЗ

Главная передача (главная пара) редуктора состоит из пары конических шестерен со спиральными зубьями и гипоидным зацеплением. Смысл такого зацепления состоит в том, что если у обычных конических передач оси пересекаются, то у гипоидных они скрещиваются (обычно под углом 90 градусов). Ось ведущего колеса (ведущей шестерни) при этом как бы опущена несколько вниз по отношению к оси ведомой шестерни (см. рисунок).

монтажный просвет главной пары редуктора ваз Благодаря таким конструктивным особенностям главной передачи в данном зацеплении наряду с поперечным скольжением зубьев появляется и значительное их продольное проскальзывание. Продольное скольжение зубьев значительно улучшает процесс притирки и взаимной приработки шестерен при работе редуктора. Так как обе шестерни главной передачи изготовлены из стали, это оказывает большое значение на срок службы редуктора в целом. Более того, благодаря гипоидному зацеплению шестерен достигается максимальная бесшумность главной передачи и возможность уменьшения дорожного просвета, что, в свою очередь, благоприятно влияет на общую устойчивость автомобиля. Кроме всего вышеперечисленного у гипоидной передачи больше чем у обычных конических передач парность зацепления (коэффициент перекрытия), чем, собственно и обуславливается бесшумность её работы.

Передаточные числа

У классики существует 4 вида редукторов

лавная пара кол-во зубьев на шестернях число оборотов карданного вала на 10 оборотов колеса передаточное число на ведомой на ведущей 2102 40 9 22,2 4,44 2101 43 10 21,5 4,3 2103 41 10 20,5 4,1 2106 43 11 19,5 3,9

На данный момент «двоешный» редуктор не существует уже как перестали выпускать ваз 2102 вместе с машиной перестали выпускать редуктор

Передаточное число редуктора — результат деления числа зубьев колеса на число зубьев шестерни Вывод

если капеешный движок и с ним в паре поставить редуктор 06 то резко снизиться динамика разгона а если на 06 движок поставить редуктор копеешный то разгон будет как пуля

соответственно для тюнинга классики если хочешь чтобы был разгон хороший ставь «01» редуктор а если найдёшь «02» то со светофора будешь рвать иномарки))))) но макс.скорость уменьшеться значительно))))

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
позволяет авто быстрее разгоняться на старте;
автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

несколько увеличивается расход топлива;
при разгоне машина хуже управляется;
дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Попытаюсь растолковать почему так .

При сборке и регулировке редутора, первоначально гайка хвостовика зятягивается с приличным усилием до 25 — 30 кг/м . Необходимо сжать распорную втулку подшипников хвостовика, чтобы создать преднатяг в пошипниках до определенного сопротивления началу проворачивания хвостовика . В дальнейшем такое усилие при затягивании гайки хвостовика не требуется, и даже недопустимо . По тому что можно деформировать (сжать) распорную втулку . И тогда полная разборка редуктора, замена распорной втулки, и полная регулировка .

По этому гайгу подтягиваем до усилия 4 — 6 кг/м (динамометрическим ключём) Гайку необходимо заменить на новую, так как на старой пластмассовое котровочное кольцо уже обжато и гайка непременно ослабнет снова .

Что может выть в заднем мосту Редуктор моста такая зараза, когда начинает выть, задумываешься что этому редуктору надо, как устранить вой который начинает резать слух при езде на машине. Мало мастеров что занимаются регулировкой редуктора, так как надо знать, чувствовать зазоры между планитаркой и коничкой, затяжку подшипников. Обычно вой начинается из-за плохого масла, износа конички и планитарки, или неправильной затяжки гайки на хвостовике конички, если гайку перетянуть, сильно стянуть конусные подшипники редуктор может заклинить, слабо затянуть будит подвывать редуктор, гайку затягивают так чтобы не было люфта и в тоже время легко прокручивался от руки редуктор.

Дам заводскую инструкцию регулировки редуктора, надеюсь, сможете сами в домашних условиях починить и отрегулировать редуктор моста. Почему после замены сальника редуктора ВАЗ 2107 на скорости от 100 до 110 воет мост? Значит перетянули или наоборот не дотянули гайку хвостовика, редуктор такой гад, что сразу начинает выть чуть что не так. Надежная работа редуктора обеспечивается строгим соблюдением нижеприведенных приемов по сборке и его регулировке. Детали редуктора показаны на рис. 3-72. Смажьте трансмиссионными маслом и установите через окна в коробку дифференциала шестерни полуосей с опорными шайбами и сателлиты.

Проверните сателлиты и шестерни полуосей так, чтобы совместить ось вращения сателлитов с осью отверстия в коробке, затем вставьте ось сателлитов. Проверьте осевой зазор каждой шестерни полуоси: он должен составлять 0 0,10 мм, а момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Н. М (1,5кгс.

М). При увеличенном зазоре, являющемся признаком износа деталей дифференциала, замените опорные шайбы шестерен полуосей другими, большей толщины. Если указанный зазор не удается получить даже при установке шайб наибольшей толщины, замените шестерни новыми ввиду их чрезмерного износа.

Закрепите ведомую шестерню на коробку дифференциала. Оправкой А. 70152 напрессуйте на коробку дифференциала внутренние кольца роликовых подшипников. Рис.

3-72. Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника. Подбирайте регулировочное кольцо с помощью оправки А. 70184 и приспособления А. 95690 с индикатором. Операции проводите в следующем порядке.

Закрепив картер редуктора на стенде, запрессуйте в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, пользуясь для этого оправками: для переднего подшипника А. 70185, а для заднего А. 70171 (рис.

Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Повышенный шум со стороны задних колес

— Слабо завернуты болты крепления колеса

Необходимо подтянуть болты.

— Износ или разрушение подшипника полуоси

Необходимо заменить подшипник полуоси.

Постоянный повышенный шум со стороны заднего моста

— Деформирована балка заднего моста

Замените «чулки» заднего моста или мост целиком.

Заменяем погнутые полуоси новыми.

— Износ шлицов на полуосях

— Неправильно отрегулирован редуктор заднего моста, повреждены или изношены его шестерни или подшипники

Необходимо отремонтировать редуктор, либо заменить его.

— Недостаточно масла в заднем мосту

Довести уровень до нормы, устранить подтекание.

Шум при разгоне автомобиля

— Неисправны амортизаторы

Проверить и заменить амортизаторы.

— Неправильно выставленное зацепление шестерен главной передачи после ремонта редуктора

Отрегулировать зацепление путем подбора регулировочного кольца ведущей шестерни.

— Поврежден подшипник полуоси

— Недостаточно масла в заднем мосту

Доведите уровень до нормы.

Шум при торможении автомобиля двигателем

— Неправильный боковой зазор в зацеплении между шестернями главной передачи

Разобрать редуктор и выставить зазор 0,08 — 0,13 мм.

— Увеличенный зазор в подшипниках ведущей шестерни из-за ослабления гайки крепления фланца или износа подшипников

Необходимо проверить техническое состояние и момент сопротивления проворачиванию ведущей шестерни.

Шум при разгоне и торможении автомобиля двигателем

— Износ или разрушение подшипников ведущей шестерни

Необходимо их заменить.

— Нет бокового зазора между зубьями шестерен главной передачи

Разобрать редуктор и выставить зазор между зубьями 0,08 — 0,13 мм.

Шум при движении на повороте

— Тугое вращение сателлитов на оси

Разобрать дифференциал, заменить поврежденные и деформированные детали.

— Задиры на рабочей поверхности сателлитов

Небольшие задиры можно устранить шлифовкой шкуркой или заменить ось сателлитов.

— Заедание шестерен полуоси в коробке дифференциала

Необходимо проверить состояние шестерен и сопряженных поверхностей в коробке дифференциала. При незначительных повреждениях зачистить поверхности наждачной шкуркой или заменить поврежденные детали новыми.

— Неправильная регулировка шестерен дифференциала

Подбором регулировочных шайб установить осевой зазор в пределах 0 — 0,10 мм.

Стук в начале движения автомобиля

— Увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем

— Износ отверстия под ось сателлитов в коробке дифференциала

Заменить коробку дифференциала.

— Ослабла затяжка болтов крепления реактивных тяг задней подвески

Необходимо подтянуть болты.

Утечка масла из заднего моста

— Износ или повреждение сальника ведущей шестерни

— Износ сальников полуосей

Необходимо проверить биение полуосей, прогиб балки, заменить сальник.

— Ослабло крепление болтов картера редуктора, повреждение его уплотнительных прокладок

Затягиваем болты, заменяем уплотнительные прокладки.

Примечания и дополнения

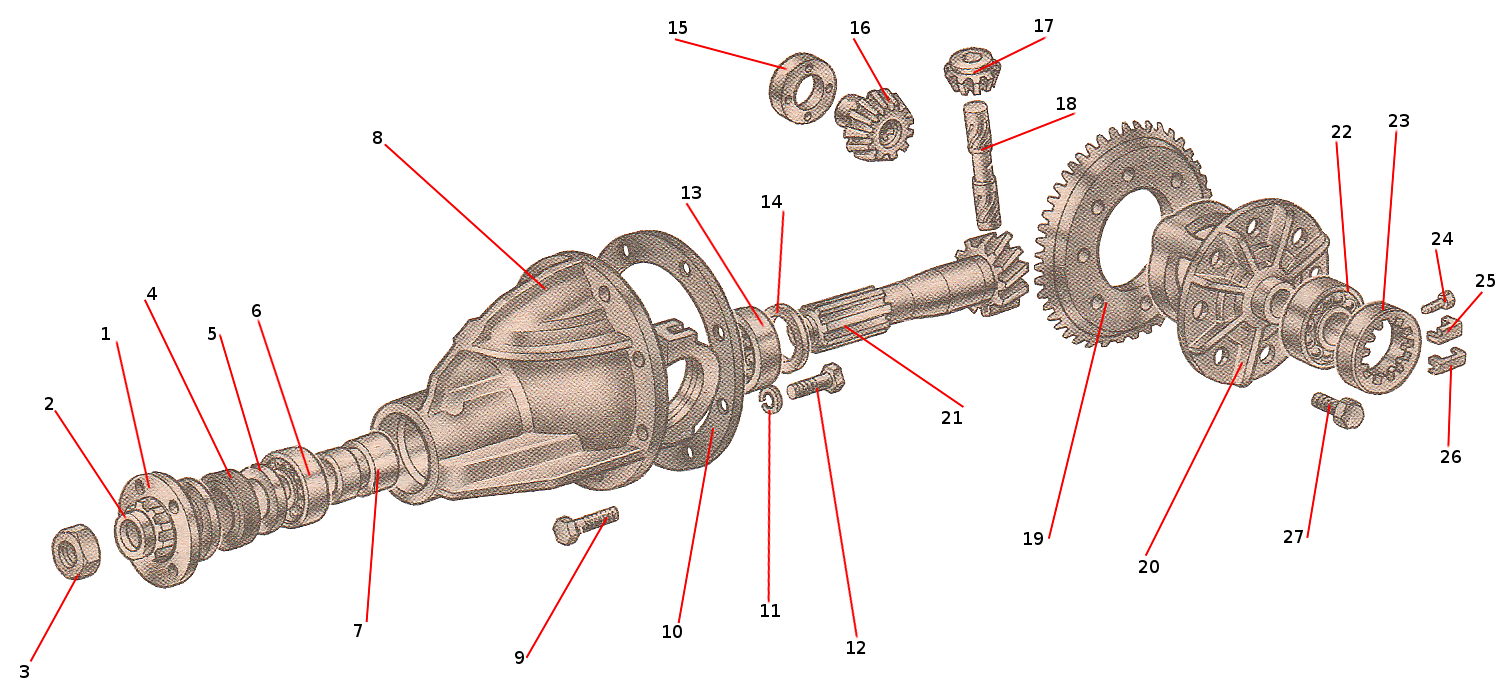

1. Фланец ведущей шестерни. 2. Плоская шайба. 3. Гайка крепления фланца ведущей шестерни. 4. Сальник. 5. Маслоотражатель. 6. Передний подшипник. 7. Распорная втулка. 8. Картер редуктора. 9. Болт крепления редуктора к балке заднего моста. 10. Прокладка. 11. Пружинная шайба. 12. Болт крепления крышки. 13. Задний подшипник. 14. Регулировочное кольцо ведущей шестерни. 15. Опорная шайба шестерни полуоси. 16. Шестерня полуоси. 17. Сателлит. 18. Ось сателлита. 19. Ведомая шестерня. 20. Коробка дифференциала. 21. Ведущая шестерня. 22. Подшипник коробки дифференциала. 23. Регулировочная гайка. 24. Болт крепления стопорной пластины. 25. Стопорная пластина. 26. Стопорная пластина. 27. Болт крепления ведомой шестерни к коробке дифференциала.

Еще статьи по «классическим» автомобилям ВАЗ

http://bumper.guru/klassicheskie-modeli-vaz/zadnij-most/reduktor-zadnego-mosta-vaz-2107.htmlhttp://provaz07.ru/transmissiya/zamena-reduktora-zadnego-mosta-vaz-2107.htmlhttp://semerkavaz.ru/transmissiya/remont-reduktora-zadnego-mosta-na-vaz-2107/http://portalvaz.ru/vaz-2107-zamena-reduktora-zadnego-mosta/http://twokarburators.ru/neispravnosti-zadnego-mosta-2101-2105-2107/

голоса

Рейтинг статьи

Самостоятельная замена сальника редуктора ваз 2106

Манжета редуктора заднего моста (сальник)

Для того чтобы автомобиль служил долго и не подвёл вас в самый неподходящий момент, не стоит ждать, когда он выйдет из строя. Время от времени нужно проводить визуальный осмотр, который сразу выявит наличие течи любых жидкостей, в том числе и масла.В данной статье мы расскажем о неполадках, приводящих к протечке масла в редукторе заднего моста ВАЗ-2106 и способе их устранения своими руками.

Выявление причины протечки масла

Осмотр заднего моста,на предмет определения его технического состояния, производится при установке автомобиля на подъёмник, эстакаду или смотровую яму. Для устранения течи нужно, прежде всего, установить её причину.Иногда достаточно всего лишь лучше затянуть болты крепления или заменить шайбы под их головками на более мягкие варианты (например, медные). Вместо шайбы, на резьбовом соединении можно использовать герметик в виде геля или нити.

Герметики для резьбовых соединений

Причиной течи масла могут быть и недостаточно затянутые пробки наливного и сливного отверстия

Если с пробками всё в порядке, первое, на что нужно обратить внимание – это узел соединения редуктора с картером.Если герметичность соединения нарушена, из-под фланца редуктора будет сочиться масло.Скорее всего, потребуется замена сальника редуктора заднего моста: ВАЗ-2106 в этом плане не отличается от других моделей ВАЗ, называемых «классикой». Как это сделать, мы расскажем чуть позже

Редуктор заднего моста ВАЗ 2106

Если манжета на редукторе масло не пропускает, следующей причиной может быть сальник полуоси. Вообще, любой протекающий сальник подлежит замене, никакой другой ремонт здесь не поможет.Тем более что низкая цена этой детали позволяет сделать это без проблем.Есть ещё одно место, где наиболее часто может случиться протечка – это сапун. Он расположен в верхней части картера, справа.При наличии свежих капель масла, сапун нужно очистить и проверить, насколько свободно двигается его крышка. Если с ней все в порядке, дело опять же в резиновой манжете, которую придётся менять.Какова бы ни была причина протечки, она способствует понижению уровня масла, который после устранения неполадок необходимо проверить и восстановить. Стоит заметить, что повышенный уровень масла тоже может быть причиной его вытекания.

Меняем манжету редуктора

Итак, вы пришли к выводу, что необходима замена сальника заднего редуктора на ВАЗ 2106. Чтобы приступить к работе, нужен инструмент и небольшая пошаговая инструкция.Вам понадобятся:

отвёртка;
рожковые ключи на 13 и на 24;
монтировка;
штангенциркуль;
динамометрический ключ с динамометром;
прочный шнур.

Необходимый набор инструментов для замены манжеты

Итак:

Сначала, отвернув пробку сливного отверстия и подставив любую ёмкость, нужно будет слить масло из картера. После процедуры не забудьте завернуть обратно пробку.

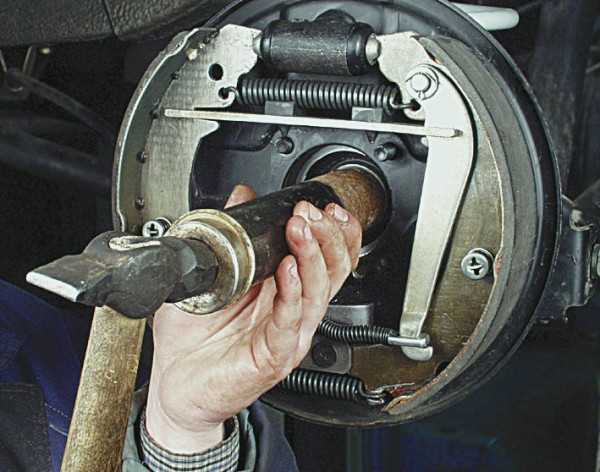

Чтобы вынуть две полуоси, придётся снять задние колёса. Затем, зафиксировав монтировкой карданный вал, отвинчиваете четыре болта и освобождаете его от фланца шестерни, а отвёрткой отсоединяете передачу.

Снятие полуоси и кардана

Следующим действием будет проверка момента сопротивления. На фланец ведущей шестерни в несколько оборотов наматываете шнур. Постепенно сматывая его, проверяете динамометром значение и запоминаете, или записываете его.

Проверка момента сопротивления и снятие гайки фланца шестерни

https://youtube.com/watch?v=_MHYhEGwT84

Далее нужно снять фланец ведущей шестерни. Отвернуть гайку его крепления не так-то просто, нужен специальный ключ.Его вполне можно изготовить самостоятельно,взяв небольшой обрезок трубы, и два болта с гайками. На фото выше видно, как им пользоваться в данном случае.Сам ключ выглядит так:

Самодельный ключ для снятия фланца

Нужен этот ключ для того чтобы не дать проворачиваться фланцу в момент отвинчивания гайки. Сняв плоскую шайбу и сам фланец, в горловине картера вы увидите уплотнительную манжету, которую и нужно заменить.

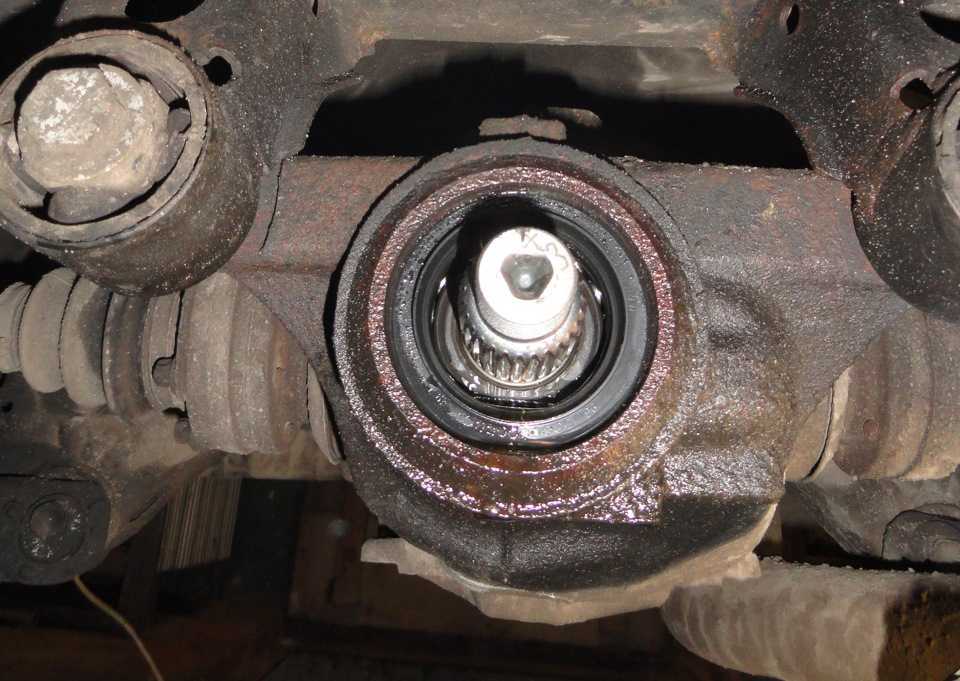

Поддев отвёрткой, извлеките отработанный сальник. Перед тем, как поставить туда новый, обработайте его смазкой «Литол» снаружи и, постукивая молотком по бортику манжеты, посадите её в горловину, на глубину 2 мм от её торца.
Замените масло в редукторе.

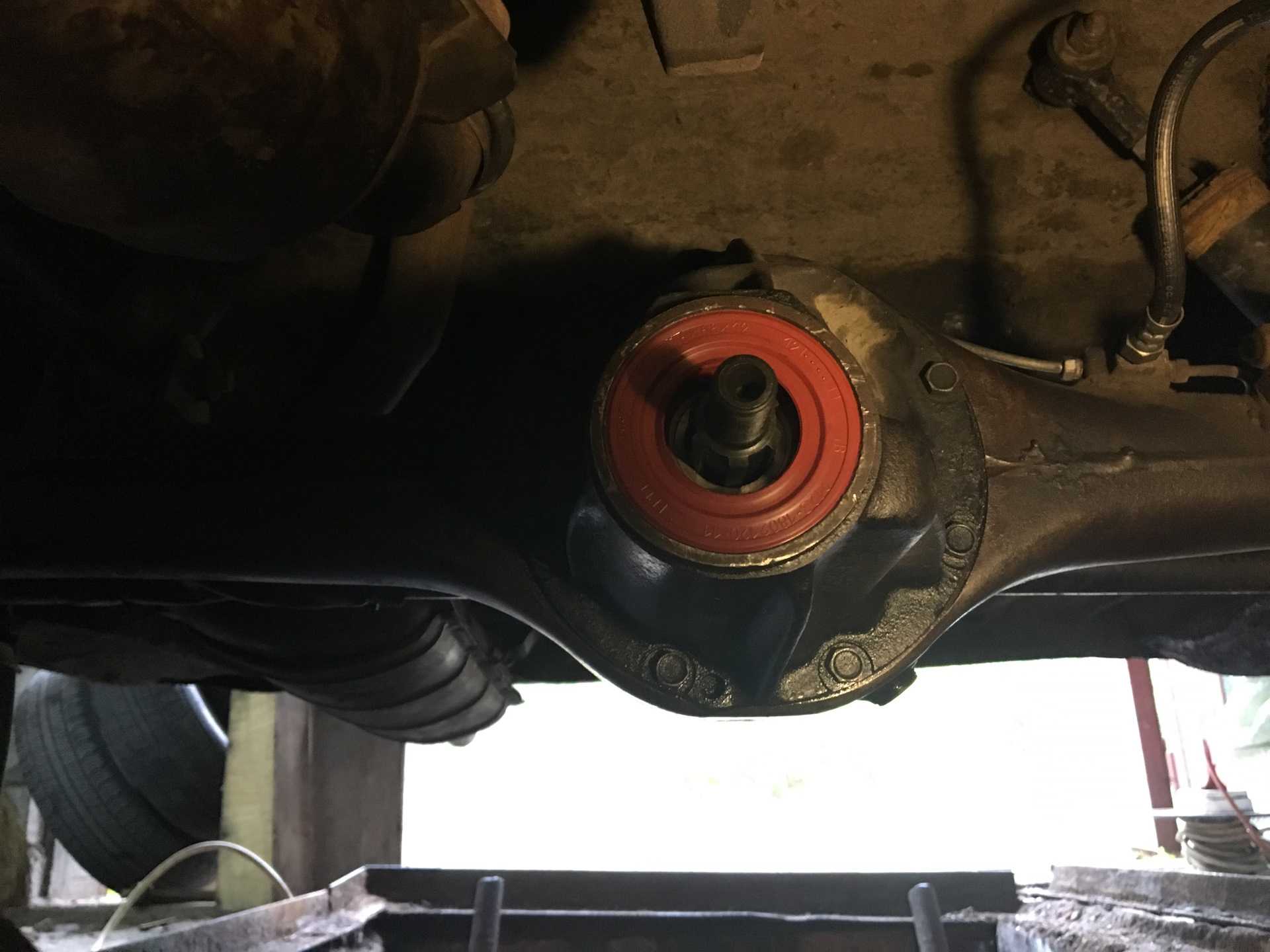

Установка нового сальника

Если вам не совсем понятно, как производится замена сальника редуктора на ВАЗ 2106, видео поможет до конца разобраться в этом вопросе.

Надеемся, что у вас всё получилось и теперь остаётся только смонтировать снятые детали в обратном порядке. Закручивая гайку фланца динамометрическим ключом, контролируйте момент затяжки гайки.Он должен быть в пределах 12–16 кгс/м, чуть больше, того значения момента сопротивления ведущей шестерни, которое вы записали.

Замена сальника заднего моста ваз 2107 своими руками.

Для начала приготовим запчасти и инструмент. Из новых частей нам понадобятся:

Сам сальник.
Распорная втулка.
Маслоотражающая шайба.
Новое трансмиссионное масло.

Масла потребуется 1,35 л. по «Мурзилке» его рекомендуют менять вместе с сальником. Из инструментов в идеале необходимо:

Головка на 24
Ключ на 17(можно головку).
Динамометр(можно заменить пружинными весами до 15 кг. )или динамометрический ключ не менее, чем на 150 Н*см.
Рожковый ключ на 13.
Хорошая, толстая плоская отвёртка.
Оправка под сальник.
Молоток или киянка.
Ёмкость под старое масло.
Ветошь.
Маркер.
Домкрат.

Подготовили всё и начинаем замену!

Подготовка и демонтаж сальника редуктора.

Загоняем авто на яму или эстакаду и сливаем масло с моста (не забываем сразу закрутить сливную пробку обратно). Делаем метку маркером в месте соединения кардана с редуктором (что бы не сбить балансировку во время установки). Берём ключ на 13 и крепкую отвёртку или какую-нибудь монтажку и откручиваем гайки, крепящие кардан к редуктору.
