Замена подшипника передней ступицы ваз 2107

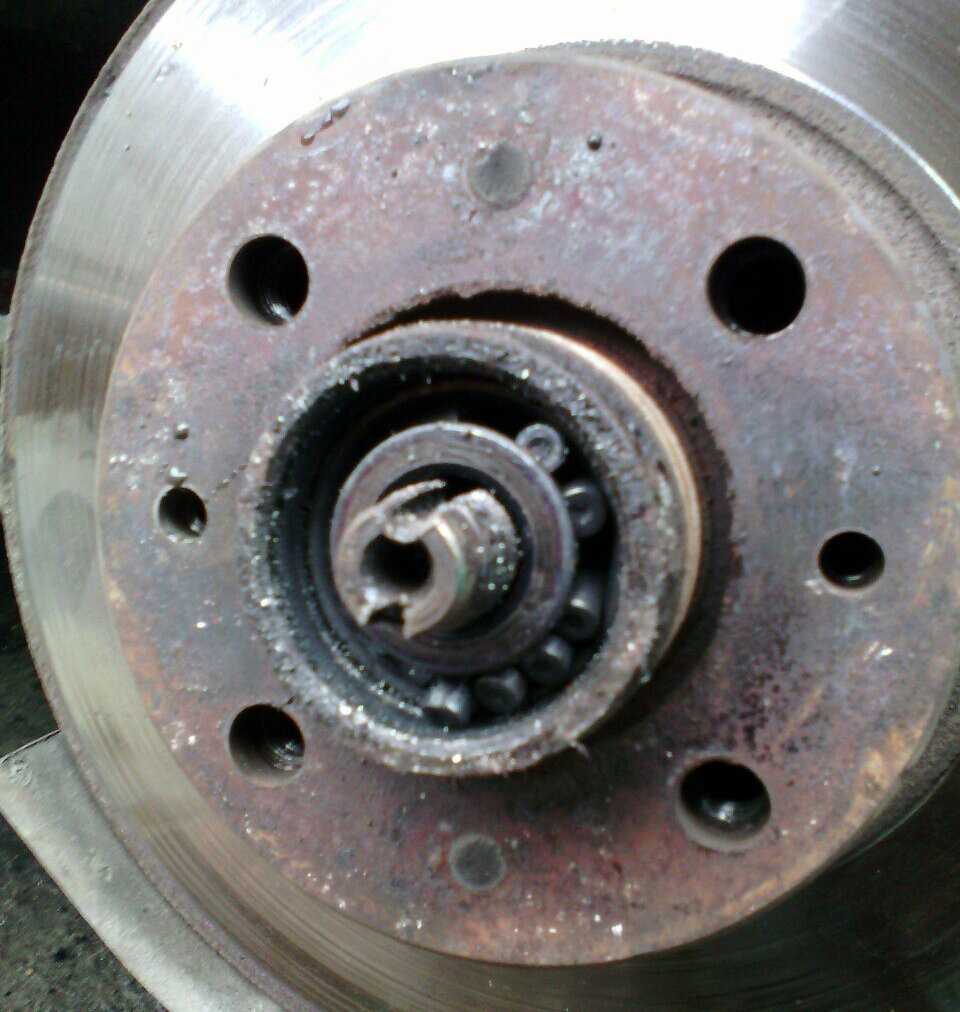

Признак неисправности ступичного подшипника ВАЗ классика.

Неисправный подшипник обычно издаёт посторонние звуки в виде гула или скрежета, а так же колесо может болтаться на таком подшипнике из — за выработки или из-за плохо затянутой ступичной гайки.

Для диагностики подшипника достаточно вывесить колеса (или каждое по отдельности) и покачать колесо в разные стороны. Если люфт при покачивании присутствует во всех плоскостях (поворот колеса влево-вправо и наклон вверх-вниз), ступичный подшипник возможно под замену. Но так же люфт может быть и из-за усталых сайлентблоков или шаровых. Для исключения неисправности подвески нужен второй человек, который будет смотреть шатается ли колесо вместе с поворотным кулаком или ходит отдельно от него. Если колесо ходит отдельно от поворотного кулака, вот тогда неисправен точно ступичный подшипник (в таком случае подтяжка ступичной гайки может ненадолго спасти ситуацию).

Признаком неисправности могут быть и посторонние звуки во время вращения колеса (обычно гул, иногда скрежет) или его неравномерное вращение.

Определить неисправный подшипник можно еще и по черезмерно греющемуся колесу (например если передний правый диск колеса гораздо теплее переднего левого). Но нельзя сравнивать по температуре задние и передние колёса т.к. на них стоят тормоза разной конструкции.

И так, подведём итоги всего прочитанного. Ступичный подшипник меняется если:

• Колесо болтается отдельно от поворотного кулака.
• Слышен гул, скрежет при вращении колеса.
• Колесо крутится неравномерно.
• Колёсный диск сильно греется.

Диагностика неисправностей

Средний ресурс подшипника полуоси ВАЗ 2107 составляет 100–150 тыс. км пробега. Однако это не означает, что он не может служить дольше или не выйдет из строя гораздо быстрее, особенно если автомобиль эксплуатируется на дорогах с плохим покрытием.

Подшипник считается неисправным, если он изношен или имеет механические повреждения. Точно диагностировать это без демонтажа полуоси невозможно. Обычно следствием выхода подшипника из строя является:

• гул и скрежет при вращении колеса;
• нагрев центральной части барабана;
• появление на колесе люфта.

Если при движении по ровной дороге со стороны заднего колеса слышится гул, частота которого меняется при изменении скорости автомобиля, подшипник неисправен. Появление гула не является критическим признаком и свидетельствует о начальной стадии износа подшипника. В этом случае можно своим ходом добраться до гаража или автосервиса, где и провести его замену.

Нагрев центральной части барабана

Выход из строя подшипника полуоси можно определить по температуре барабана. Нужно проехать несколько километров и после этого прикоснуться рукой к его центральной части. Если подшипник неисправен, поверхность будет тёплой или горячей. В результате износа детали возрастает сила трения, полуось и её фланец нагреваются и передают тепло на барабан.

Скрежет

Появление со стороны колеса скрежета может быть следствием износа тормозных колодок и барабана, разрушения механизма стояночного тормоза и т. п. Однако если ему предшествовали гул и нагрев барабана, то с большой вероятностью подшипник полуоси вышел из строя или даже полностью разрушился. Движение в этом случае продолжать не стоит, а подшипник следует заменить.

Люфт колеса

Свидетельством неисправности подшипника может служить появление у колеса люфта. Для идентификации проблемы колесо вывешивается с помощью домкрата, а руками предпринимаются попытки его расшатать. При надлежащем креплении диска и исправном подшипнике колесо шататься не должно. Если же по его горизонтальной оси обнаружился люфт, подшипник неисправен и необходима его замена.

ВАЗ 2105 | Замена подшипника ступицы переднего колеса

1. Снимите колесо и декоративный колпак гайки ступицы колеса.

2. Вновь установите колесо и расконтрите гайку ступицы.

3. Ослабьте затяжку гайки ступицы. Она затянута с большим
моментом, поэтому рекомендуется воспользоваться удлинителем, например
отрезком трубы.

4. Снимите переднее колесо, тормозные колодки и суппорт,
подвесив его на веревке или проволоке к пружине передней подвески
(см. подраздел 7.1.1.).

5. Снимите тормозной диск (см. подраздел
7.1.3.).

6. Выпрессуйте палец шарового шарнира из поворотного рычага
(см. подраздел 6.4.) и отведите рулевую тягу
в сторону.

7. Отметьте положение головки регулировочного болта на кронштейне
стойки. Это поможет при установке стойки приблизительно сохранить
развал колес.

8. Ослабьте затяжку гаек болтов крепления поворотного кулака
к стойке.

9. Отверните два болта крепления шаровой опоры к поворотному
кулаку (под головками болтов установлены плоские и пружинные шайбы).

10. Окончательно отверните две гайки крепления поворотного
кулака к стойке и выньте болты.

11. Окончательно отверните гайку ступицы.

12. Снимите упорную шайбу.

13. Выведите поворотный кулак из кронштейна стойки и…

14. …снимите его в сборе со ступицей с хвостовика наружного
ШРУСа.

15. Зажав поворотный кулак в тиски, выпрессуйте с помощью
соответствующей выколотки…

16.…ступицу из поворотного кулака.

17. Если наружная часть внутреннего кольца подшипника осталась
на ступице, спрессуйте ее съемником. Для удобства демонтажа на ступице
есть две специальные выемки.

18. Если необходимо заменить наружное грязезащитное кольцо,
с помощью выколотки сбейте его с поворотного кулака (для замены
подшипника это можно не делать).

19

Осторожно поддев отверткой, снимите внутреннее грязезащитное
кольцо.. 20

Снимите стопорные кольца с обеих сторон поворотного
кулака.

20. Снимите стопорные кольца с обеих сторон поворотного
кулака.

21. Установив приспособление с соответствующей оправкой,
выпрессуйте подшипник из кулака.

22. Очистите от грязи ступицу и…

23. …поворотный кулак.

24. Выбейте молотком поврежденные шпильки крепления колеса
и запрессуйте новые.

25. При замене поворотного кулака снимите с него поворотный
рычаг, отвернув болт крепления, и установите рычаг на новый кулак.

26. Установите наружное стопорное кольцо в проточку поворотного
кулака.

27. Запрессуйте с помощью соответствующей оправки новый
подшипник в поворотный кулак, прикладывая усилие только к наружному
кольцу подшипника с внутренней стороны кулака. Не забивайте подшипник
– он может разрушиться.

28. Установите внутреннее стопорное кольцо.

29. Запрессуйте внутреннее грязезащитное кольцо с помощью
стакана приспособления.

30. Запрессуйте наружное грязезащитное кольцо с помощью
подходящей оправки.

31. Установите в поворотный кулак ступицу и приспособление
с соответствующей оправкой (чтобы приложить усилие к внутреннему
кольцу подшипника) и…

32. …запрессуйте ступицу во внутреннее кольцо подшипника.

33. Установите поворотный кулак в порядке, обратном снятию.
При этом поверните регулировочный болт так, чтобы совпали ранее
сделанные метки, и, удерживая его в этом положении от проворачивания,
затяните гайку его крепления.

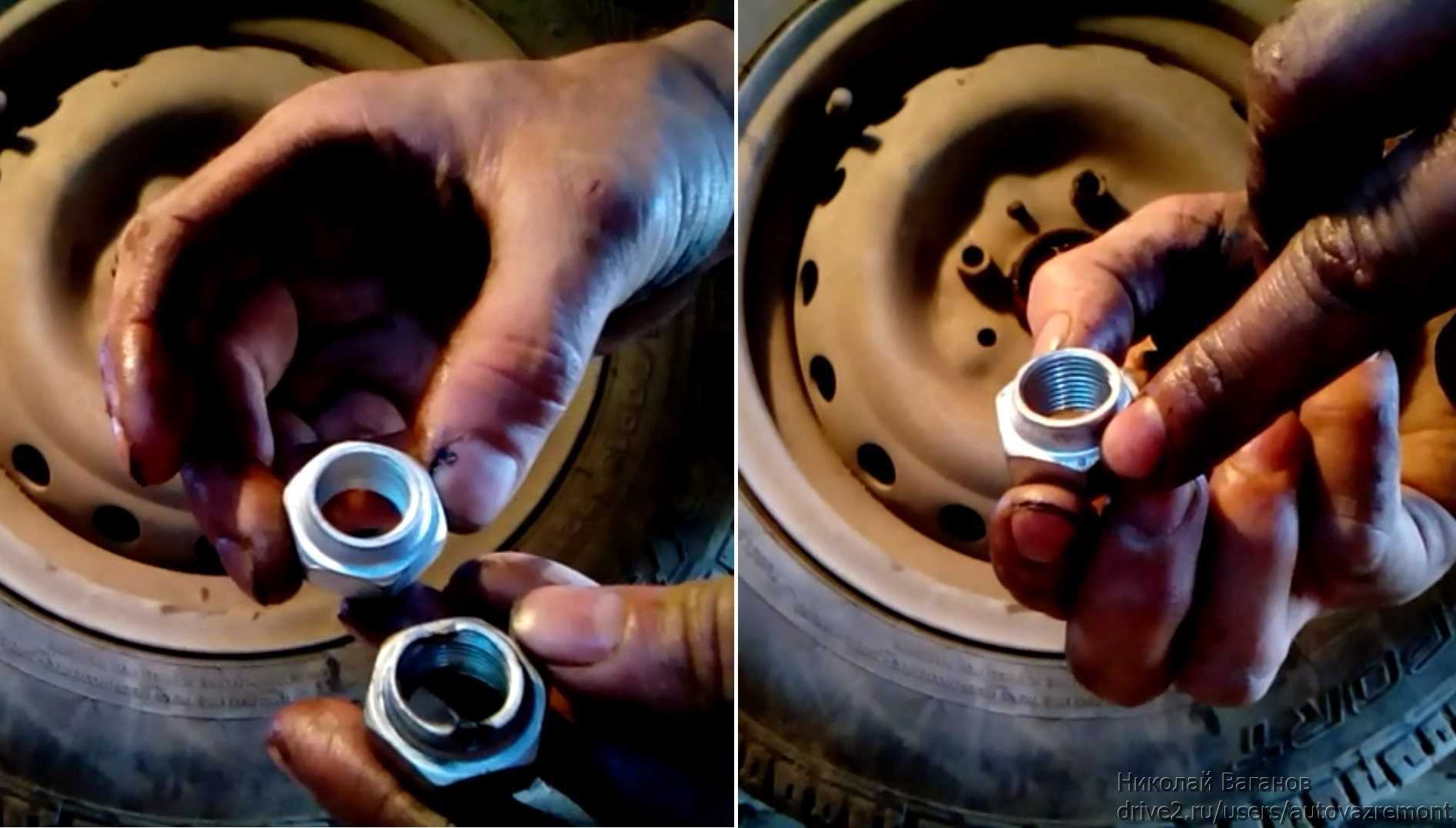

34. При сборке используйте новую гайку ступицы или гайку
с другого колеса (чтобы старая замятая часть а буртика гайки
при кернении не попадала в паз б хвостовика наружного ШРУСа).

35. После установки автомобиля на землю окончательно затяните
гайку ступицы, законтрите ее и установите декоративный колпак.



Установка зажигания на двигателе ВАЗ своими руками

Для правильной установки зажигания самостоятельно без использования стробоскопа необходимо:

• установить коленвал в ВМТ;
• выставить бегунок трамблёра на первый цилиндр;
• отрегулировать обороты ХХ и обеспечить стабильную работу двигателя, повернув трамблёр в нужную сторону (более раннее или более позднее зажигание);
• отрегулировать угол по стуку пальцев при движении на скорости 50 км. в час.

Процесс установки ВМТ коленвала :

1. Снимаем трамблёр.
2. Выворачиваем первую свечу.
3. Храповым ключом крутим коленвал до совпадения меток на шкиве.
4. Отверстие свечи затыкаем большим пальцем или салфеткой, — это нужно делать очень плотно.
5. Далее ждем момента, когда вылетит салфетка. Или палец почувствует такт максимального сжатия и есть ВМТ.

Вставляем трамблёр в посадочное место, таким образом, чтобы бегунок трамблёра был направлен на первый цилиндр. При этом нужно не забыть про шайбу и прокладку трамблёра.

На видео: Установка зажигания двигателя. Сделай Сам!

Регулировка момента зажигания

Заводим двигатель, и, поворачивая медленно вправо и влево крышку трамблёра, выравниваем обороты холостого хода. При этом необходимо наблюдать за двигателем, чтобы он работал ровно и стабильно на слух.

После стабилизации оборотов выезжаем на ровную дорогу. На 4 передаче, достигнув скорости 50 км. в час, резко нажимаем педаль газа в пол. Должны прозвучать 2-3 детонационных стука, а затем ровная работа двигателя. Это значит, что зажигание правильно настроено.

Если детонационных стуков не было и разгон вялый, нужно повернуть трамблёр немного против часовой стрелки (на более раннее зажигание). Если детонационные стуки постоянны, значит, зажигание слишком раннее и трамблёр поворачиваем по часовой стрелке в сторону более позднего зажигания.

Регулировка ступичного подшипника

Основной параметр при проведении замены — выставление правильного ступичного зазора. Процедура производится двумя способами: с помощью индикатора часового типа или на ощупь.

Первый вариант:

1. Подготовить индикаторную стойку.
2. Надеть приспособление на тормозной диск, зафиксировать болтами.
3. Упереть конец индикатора в торец цапфы, как показано на рисунке.
4. Вращая ступицу измерить люфт.
5. Если значение больше 0,15 мм, необходимо ослабить гайку, протянуть с моментом 9,6 Н*м. Покрутить диск несколько раз. Ослабить гайку (примерно на 20-25 градусов), затянуть с моментом 6,8 Н*м.
6. Проверить значение люфта.
7. Законтрить гайку.

Выставление зазора без индикатора:

1. Одеть колесо.
2. Равномерно поджимать гайку одновременно вращая ступицу.

1. Покачивая колесо в вертикальной плоскости, “нащупать” люфт. Для этого поместить палец на торец цапфы. Должен ощущаться еле заметный зазор при покачивании колеса.

1. Если люфт “пойман”, затянуть гайку с моментом 19,6 Н*м. Не контрить.

1. Провернуть сборку несколько раз в обе стороны (для самоустановки подшипника). Проверить зазор.
2. Законтрить гайку.

Отстроенный узел должен вращаться легко, без подклинивания.

Тематические видео:

Регулировка зазора ступицы ВАЗ-2107:

Как отрегулировать люфт:

Полуось заднего колеса ВАЗ 2106

На ВАЗ 2106 крепление задних колёс выполнено посредством полуосей. Деталь фиксируется на чулке заднего моста и является его неотъемлемой частью, поскольку именно полуось передаёт вращение от редуктора к задним колёсам.

Посредством полуоси обеспечивается крепление и вращение заднего колеса

Полуось является надёжной деталью, которая практически не выходит из строя. Основным элементом, который иногда требует замены, является подшипник.

Основным элементом, который приходится менять на полуоси, является подшипник

С его помощью обеспечивается равномерное вращение рассматриваемого узла во время движения. Неисправности подшипника аналогичны ступичным элементам. Когда деталь выходит из строя проблема решается путём замены.

При повреждении подшипника появляется характерный треск или гул

Замена подшипника

Чтобы снять полуось и заменить шарикоподшипник нужно подготовить определённый набор инструментов:

• вороток;
• головка на 17;
• молоток;
• плоская отвёртка;
• зубило;
• болгарка;
• новый подшипник полуоси со стопорным кольцом;
• паяльная лампа или газовая горелка.

Снятие полуоси

Демонтаж производим в следующем порядке:

1. Поднимаем заднюю часть автомобиля с нужной стороны и снимаем колесо, а также тормозной барабан.
2. Чтобы предотвратить вытекание смазки из балки заднего моста, приподнимаем край чулка домкратом.

3. Воротком с головкой на 17 откручиваем крепление полуоси.

   Для снятия полуоси необходимо отвернуть 4 гайки головкой на 17

4. Снимаем гравёрные шайбы.

   Отвернув крепёж, снимаем гравёрные шайбы

5. Монтируем ударный съёмник на фланце полуоси и выбиваем полуось из чулка. Для этих целей можно использовать и подручные средства, например, деревянный брусок и молоток.

   При помощи ударного съёмника выбиваем полуось из чулка заднего моста

6. Демонтируем полуось вместе с крепёжной пластиной, подшипником и втулкой.

   Полуось демонтируется вместе с подшипником, крепёжной пластиной и втулкой

7. Вынимаем уплотнитель.

   Отвёрткой поддеваем и снимаем уплотнитель

8. При помощи клещей достаём сальник.

   При помощи клещей извлекаем из чулка сальник полуоси

Демонтаж подшипника

Процесс снятия подшипника состоит из следующих шагов:

1. Полуось фиксируем в тисках.

2. Болгаркой надрезаем кольцо.

   Болгаркой разрезаем втулку

3. Раскалываем кольцо молотком и зубилом, нанося удары по надрезу.

   Втулку разбиваем при помощи молотка и зубила

4. Сбиваем подшипник с полуоси. Если это не удаётся, то при помощи болгарки разрезаем и раскалываем внешнюю обойму, а после демонтируем внутреннюю.

   Сбиваем подшипник с полуоси, наставляя на него деревянный брусок и нанося удары молотком

5. Осматриваем состояние полуоси. При обнаружении дефектов (деформация, следы износа в месте установки подшипника либо шлицев), полуось необходимо заменить.

   После снятия подшипника нужно обязательно проверить полуось на предмет повреждений и деформации

Установка подшипника

Новую деталь устанавливаем следующим образом:

1. Вынимаем из нового подшипника пыльник.

   Поддеваем отвёрткой и снимаем пыльник подшипника

2. Набиваем подшипник смазкой Литол-24 или ей подобной.

   Набиваем в подшипник смазку Литол-24 или ей подобную

3. Ставим пыльник на место.

4. На место посадки подшипника наносим смазку.

   Посадочное место под подшипник также смазываем

5. Монтируем подшипник пыльником наружу, т. е. к фланцу полуоси, насаживая его при помощи подходящего отрезка трубы.

6. Втулку нагреваем паяльной лампой до тех пор, пока на детали не появится белый налёт.

   Чтобы кольцо было проще насадить на полуось, его нагревают газовой горелкой или паяльной лампой

7. Берём кольцо клещами или пассатижами и надеваем на полуось.
8. Устанавливаем втулку вплотную к подшипнику, забивая её молотком.

9. Ожидаем, пока кольцо остынет.

   Когда втулка будет насажена, даём время ей остыть

10. Ставим новый сальник и монтируем полуось на своё место. Сборку выполняем в обратной последовательности.

    Новую манжету устанавливают при помощи подходящей наставки

Видео: замена полуосевого подшипника на «классике»

Ступицы с подшипниками и полуоси ВАЗ 2106 хоть и являются надёжными элементами, но из-за постоянного воздействия высоких нагрузок всё же могут выйти из строя. Проблема в основном связана с износом подшипников, которые владельцу «Жигулей» под силу заменить самостоятельно. Для работы потребуется небольшой опыт в ремонте автомобиля и минимальный набор инструментов, а чтобы всё сделать правильно и не допустить ошибок, предварительно следует ознакомиться с пошаговой инструкцией.

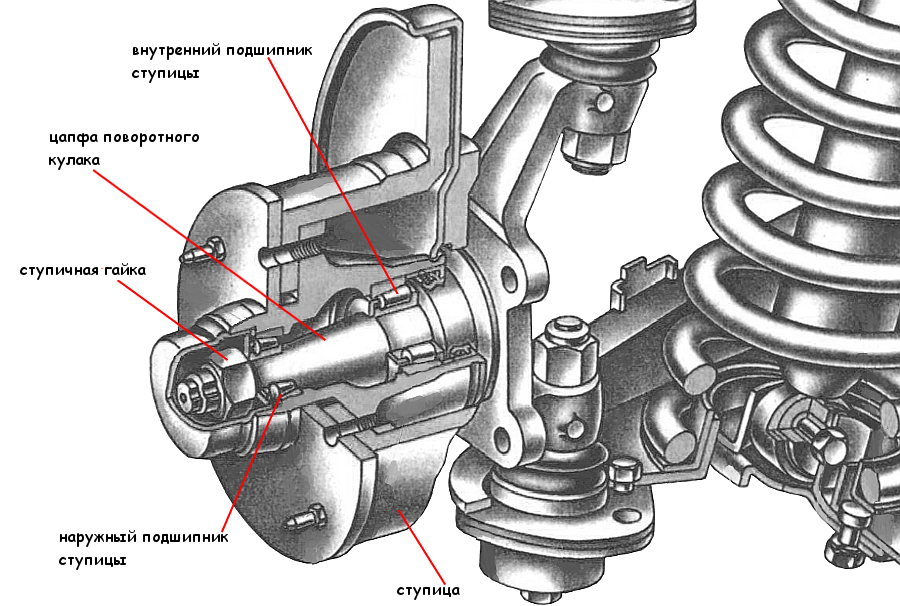

Замена передних подшипников ступицы Ваз 2106

Для замены передних ступичных подшипников на Ваз 2106 в первую очередь необходимо снять передние колеса и снять ступицу с тормозным диском с поворотного кулака.

Вынимаем тормозные колодки и снимаем суппорт. Суппорт подвешиваем в нише колеса так, чтобы не натягивался шланг подвода тормозной жидкости.

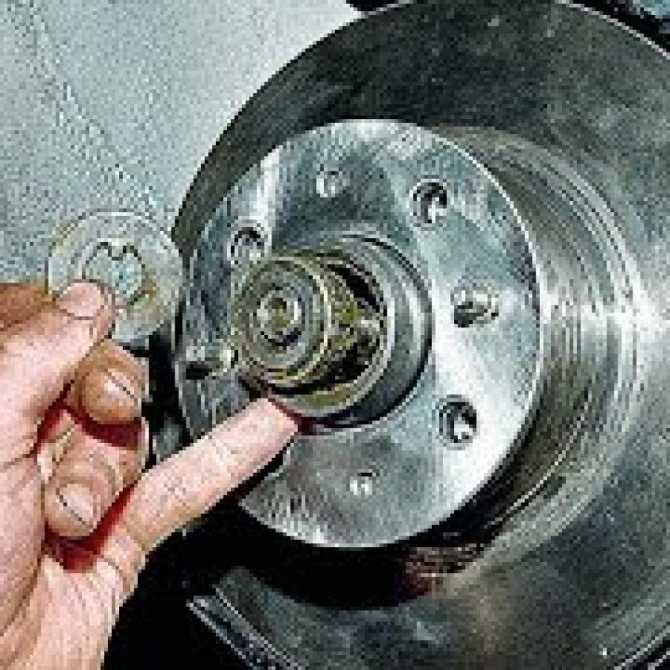

Отворачиваем гайку ступицы и снимаем шайбу и внутреннюю обойму наружного подшипника. При необходимости, если в пути разрушился сепаратор наружного подшипника, не выпрессовываем наружное кольцо подшипника, а заменяем только внутреннюю его часть. Однако при первой же возможности устанавливаем целиком новый подшипник

Осторожно, стараясь не повредить манжету, снимаем ступицу вместе с тормозным диском с оси поворотного кулака

Ключом «на 12» отворачиваем два направляющих штифта

Снимаем тормозной диск и дистанционное кольцо со ступицы. Очищаем внутреннюю полость ступицы Ваз 2106 от старой смазки, промываем все детали керосином и закладываем свежую смазку

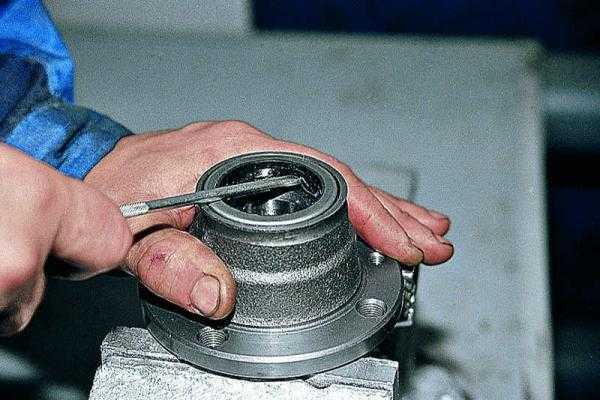

Чтобы вынуть наружное кольцо внешнего подшипника, закрепляем ступицу в тисках. Бородком, стараясь не повредить ступицу, бьем по периметру наружного кольца подшипника

Выбиваем его из ступицы

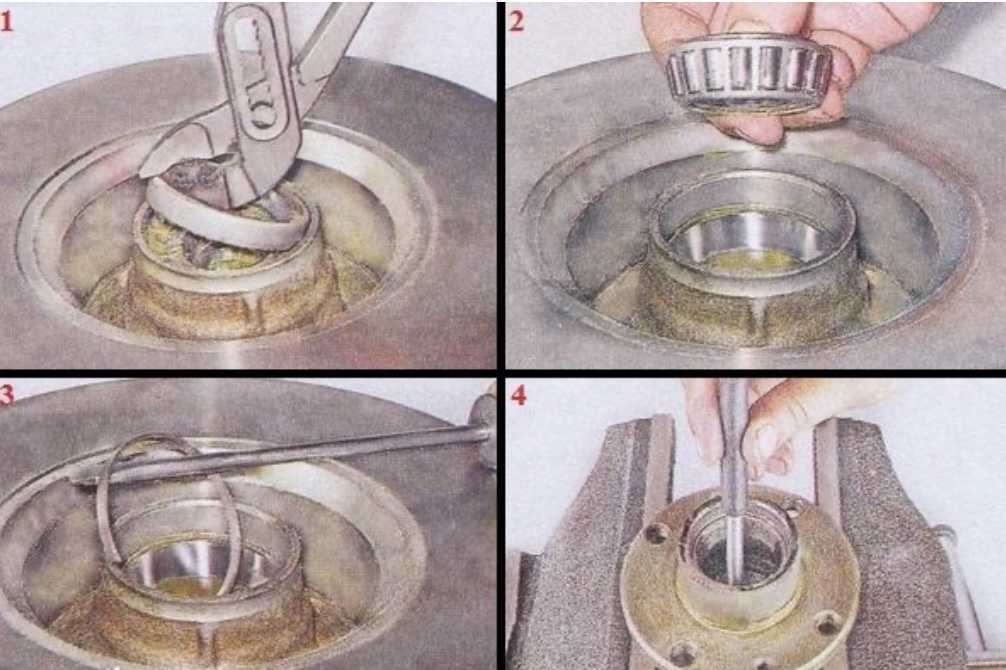

Манжету ступицы вынимаем, поддев ее отверткой

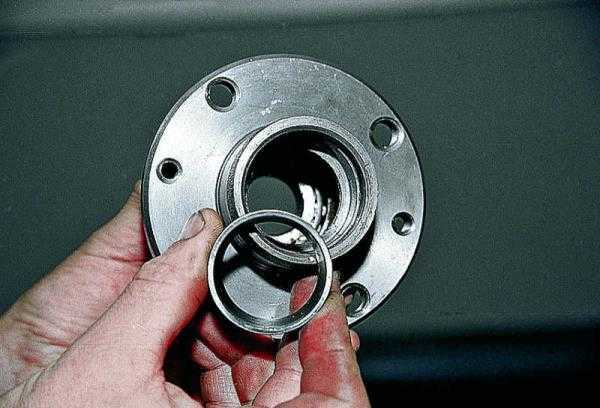

Под манжетой установлена дистанционная втулка. Внутренний подшипник удаляем из ступицы так же, как и внешний

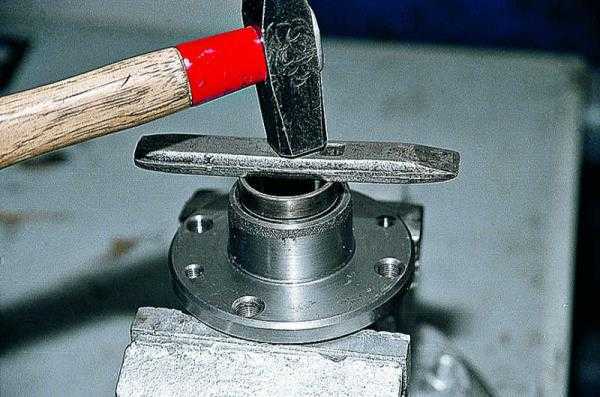

Наружные кольца подшипников запрессовываем в тисках, используя соответствующие кольца от старых подшипников. Старые кольца следует ориентировать меньшим диаметром конуса внутрь ступицы, чтобы облегчить их удаление после запрессовки новых колец.

Соблюдая осторожность, можно запрессовать внутренние кольца подшипников легкими ударами молотка через прокладку

Закладываем в сепаратор внутреннего подшипника и внутреннюю полость ступицы смазку Литол-24 в количестве около 40 г. Новую манжету покрываем той же смазкой. Устанавливаем внутренний подшипник в ступицу. Укладываем дистанционную втулку.

Осторожно запрессовываем новую манжету с помощью молотка и подходящего инструмента (монтажной лопатки). Стараясь не повредить манжету, устанавливаем ступицу на поворотный кулак

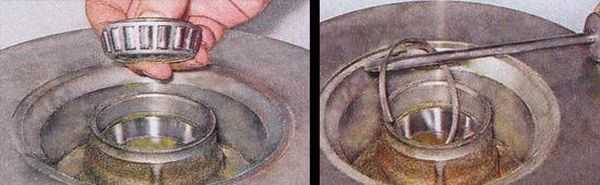

Смазываем и устанавливаем внутреннее кольцо наружного подшипника Ваз 2106, шайбу и заворачиваем гайку ступицы

Регулируем зазор в подшипниках ступицы Ваз 2106 и устанавливаем защитный колпак. В колпак ступицы перед его установкой закладываем смазку Литол-24. Замена передних ступичных подшипников на Ваз 2106 завершена.

Смазываем и устанавливаем внутреннее кольцо наружного подшипника Ваз 2106, шайбу и заворачиваем гайку ступицы. Регулируем зазор в подшипниках ступицы Ваз 2106 и устанавливаем защитный колпак. В колпак ступицы перед его установкой закладываем смазку Литол-24. Замена передних ступичных подшипников на Ваз 2106 завершена.

Генератор ВАЗ 2106 — довольно сложное устройство, и чтобы его отремонтировать, приходится его частично или полностью разобрать. Во-первых, данный агрегат снимается с автомобиля, о чем подробно описано здесь: Замена генератора на «классике». Теперь рассмотрим список необходимых инструментов, которые понадобятся для разборки:

1. Накидной или рожковый ключ на 19
2. Трещотка с удлинителем
3. Головки на 8 и 10
4. Молоток

Замена переднего ступичного подшипника ваз 2112

Гул со стороны передней подвески чаще всего говорит о том, что требуется заменить передний ступичный подшипник. Эта деталь установлена внутри корпуса ступицы и предназначена для свободного вращения колеса на его оси. Пластиковые заглушки, закрепленные между внутренними обоймами, служат надежной защитой для механизма от попадания мусора, пыли и лишней влаги.

Замена переднего ступичного подшипника может производиться на ровной поверхности, но для удобства лучше использовать смотровую яму или эстакаду. Имея небольшой опыт, можно самостоятельно справиться с устранением проблемы без обращения в автосервис. Замена этого подшипника дело не сложное. Могут возникнуть сложности со снятием, если деталям достаточно много лет.

Диагностика исправности подшипников ступицы ВАЗ 2112

При эксплуатации автомобиля необходим регулярный уход за всеми деталями. Немаловажную роль в продлении срока службы машины является замена смазки в подшипниках и периодическая регулировка зазоров. Средний срок службы подшипников до 60 тыс.км. Плохое качество дорог, прыжки и скачки на ямах также уменьшают срок эксплуатации детали.

Для проверки исправности люфта необходимо вывесить проблемное колесо и хорошо прокрутить его. Подшипники должны свободно ходить по оси, без заеданий и ощутимых трений. Если с помощью регулировки люфт невозможно устранить, и при движении слышен отчетливый шум, вероятно, вышел из строя подшипник ступицы. Колесо прокручиваем во всех направлениях. Учтите, что может выйти из строя сразу два элемента.

Кольца и ролики не должны иметь потертостей или малейших следов износа. При обнаружении таковых замены подшипников ступицы не избежать.

Снятие подшипника

Прежде всего, зафиксируйте колеса «башмаками» и включите первую передачу. При замене подшипника вам придется принять не самую удобную позу. Все необходимое должно быть под рукой. Подготовьте стандартный набор инструментов, дополнительно возьмите узкое зубило, надфиль, щипцы и головку на «30».

Подробный порядок действий при снятии:

1.Снимите колпак передней ступицы.

2.Возьмите узкое зубило, в нескольких местах выровняйте примятый буртик гайки.

3.Головка на «30» поможет ослабить гайку ступичного подшипника. Придать необходимое усилие можно только при достаточно прочной головке и воротке.

4.Для снятия колеса крепления необходимо максимально ослабить. Стабилизатор поперечной устойчивости может помешать монтажу. Поджимая подвески, необходимо вывесить два колеса сразу.

5.Колесо демонтируется вместе с тормозным диском и ступором.

6.Проверните до конца гайку подшипника и вставьте болты в отверстия тормозного диска.

7.Выпрессовуем ступицу резкими ударами тормозного диска по болтам.

8.Крепление шаровой опоры рычага отворачиваем к соответствующему поворотному кулаку и достаем шрус из подшипника.

9.После этого подшипник выпрессовуем в кулачную чашу, чтобы болт оказывал давление на кольцо через внутреннюю шайбу. Это необходимо для сохранения тормозного шланга.

10.Зачищаем щеткой по металлу изъяны на ступице.

11.Керним грязезащитное кольцо. Хорошо очищаем внутреннюю часть поворотного кулака, наносим на поверхность смазку.

Извлечь подшипник также можно при помощи специальных съемников, без помощи которых обойтись невозможно. Для этого сначала снимаем шаровую опору, а после выбиваем ступицу. Достаем стопорное кольцо. Для этих целей используйте молоток с демпфирующей поверхностью.

Сборка

После установки стопорного наружного кольца можно приступать к сборке. Гораздо удобнее использовать для замены подшипника пресс, в крайнем случае, тиски. Изделие российского производство подходит лучше импортного, потому что наиболее соответствует размерам.

Подшипник достаточно хрупкая деталь, поэтому действия должны быть предельно осторожными, чтобы не повредить ее. Забивать подшипник не рекомендуется.

Вся сборка сводится к обратному процессу, который был при разборке. Обязательно используйте новую гайку ступицы при сборке узла. Ее необходимо туго затянуть и замять бортик.

Если колодки снимались, их нужно собрать, надеть тормозной барабан и только после этого прикрутить колесо.

Своевременно проведенные мероприятия увеличат срок эксплуатации не только отдельных деталей, но и всего автомобиля полностью.

Сборка

После того как ступица была отсоединена и разобрана, ее следует освободить от старой смазки, промыть, осмотреть, а затем собрать заново и установить на место.

Смазка

Эта процедура выполняется в следующей последовательности:

1. Исправный и смазанный внутренний подшипник запрессовать в ступицу. Для этого существует несколько способов: зажать ступицу в тисках и осторожными ударами забить подшипники внутрь или воспользоваться для этого специальной оправкой или применить отрезок трубы подходящего диаметра.
2. После установки поставить на место дистанционное кольцо и сальник.
3. Установить на место тормозной диск и прикрутить ступицу на цапфу поворотного кулака.
4. Установить внешний подшипник, поместить туда стопорную шайбу, крепежную гайку.
5. Установить суппорт, затянуть крепежные болты и поставить колесо на место.

При этом важно провести правильно затяжку. Для этого гайку нужно подтянуть до упора, но не перетянуть, а затем отпустить на 2/3 полного оборота.. В конце останется проверить правильность установки колеса

Для этого его раскачивают руками, проверяя люфт. Он должен быть, но едва ощутим. В этом случае тепловой зазор установлен правильно

В конце останется проверить правильность установки колеса. Для этого его раскачивают руками, проверяя люфт. Он должен быть, но едва ощутим. В этом случае тепловой зазор установлен правильно.

Также нужно проверить, насколько свободно вращается колесо. Когда видно, что гайка установлена правильно, ее шплинтуют. Затем ставят на место защитный колпачок.

Если вовремя не заменить изношенные и неисправные подшипники, то это может привести к аварийным ситуациям. Эту процедуру при наличии нужного инструмента можно выполнить самостоятельно. Необходимо внимательно контролировать сроки использования подшипников и следить за возможным появлением признаков, свидетельствующих о неисправностях, чтобы провести замену вовремя.

Суппорт

Рассматривая ходовую часть ВАЗовской «шестёрки», без внимания нельзя оставить тормозной суппорт. Этот узел крепится на поворотном кулаке, удерживает тормозные колодки и рабочие тормозные цилиндры посредством соответствующих отверстий, прорезей и пазов. Для тормозного диска в суппорте есть специальное отверстие. Конструктивно изделие выполнено в виде монолитной стальной детали. При воздействии поршня рабочего тормозного цилиндра на тормозную колодку, усилие передаётся на тормозной диск, что приводит к замедлению и остановке автомобиля. В случае деформации суппорта, которая возможна при сильном ударе, тормозные колодки изнашиваются неравномерно, что значительно сокращает их срок службы.

Суппорт «шестёрки» является деталью, без которой невозможно полноценное торможение

Суппорт может получить повреждения следующего характера:

• появление трещин. Поскольку деталь постоянно подвергается воздействию нагрузок, со временем на ней из-за усталости металла появляются трещины. Это говорит о необходимости замены суппорта, поскольку к восстановлению он непригоден;
• образование окислов на подвижных элементах. Рабочие цилиндры постепенно покрываются грязью и оксидной плёнкой, а поршни со временем начинают подклинивать, что снижает эффективность торможения. В этом случае требуется ремонт либо замена цилиндров.

Замена ступицы ВАЗ 2106 и подшипников: последовательность работ

Признак износа подшипников ступицы — гул и вибрация со стороны одного из передних колес. Чтобы точно определить происхождение гудящего звука, автомобиль поднимают домкратом и вращают рукой колесо в разные стороны. Если при этом раздается звонкий шум, то требуется замена подшипников. Срок службы этих деталей в среднем составляет 40-50 тысяч км. Разобрать этот узел на автомобиле ВАЗ 2106, извлечь старые детали и поставить новые — задача несложная и доступна каждому автолюбителю.

Подготовка и разборка узла

Передние подшипники качения — роликовые, конусного типа, состоящие из двух частей: внешней и внутренней. Изделия хорошего качества продаются в комплекте с необходимым количеством смазки и двумя зажимными гайками. Гайки различаются своей резьбой, на одной она левосторонняя, на другой — правосторонняя, первая подойдет к оси правой цапфы, вторая — к левой.

Производителю неизвестно, на каком из колес будет производиться замена, поэтому он и комплектует изделие обеими гайками. Дополнительно нужно приобрести сальник, который стоит в задней части ступицы и не позволяет вытекать смазке. Выполнять работу можно на ровной площадке, зафиксировав автомобиль ручным тормозом, чтобы он не откатывался.

Перед тем как поднять машину домкратом, надо вытащить металлический пыльник, закрывающий гайку ступицы и ослабить последнюю ключом на 27 мм. Затем ослабляются колесные болты, авто поддомкрачивается и колесо снимается. Следующий этап — снятие тормозного суппорта, который крепится к цапфе 2 болтами, их нужно выкрутить, снять деталь и отодвинуть в сторону.

Теперь можно до конца выкрутить гайку, вытащить шайбу и снять ступицу с оси цапфы руками. После этого нужно со всех деталей удалить старую смазку, она содержит металлическую стружку.

Установка и регулировка новых деталей

Внутренности наружного подшипника извлекаются, из открывшегося отверстия удаляется старая смазка. Чтобы достать внутренности второй детали, потребуется вытащить сальник, поддев его монтажной лопаткой или мощной плоской отверткой. Внутреннюю поверхность ступицы вместе с оставшимися в ней обоймами рекомендуется промыть бензином или соляркой. Последовательность дальнейших работ.

1. 1. Положив ступицу на 2 деревянных доски, с внутренней стороны приставить к обойме пробоец или другой металлический стержень с заостренным концом. Легко ударяя молотком, выбить деталь наружу. В процессе пробоец нужно перемещать, чтобы обойма выходила равномерно. Перевернуть ступицу и выполнить ту же операцию с другой стороны.
   2. Теперь нужно изучить состояние поверхности посадочных мест ступицы. Если видны следы проворачивания обойм, следует задуматься о ее замене. Есть возможность несколько продлить «жизнь» ступице, для этого применяют старый дедовский метод. Следует сделать на поверхности посадочных мест небольшие насечки керном или зубилом. После запрессовки обойм они плотно сядут на эти неровности и какое-то время проворачиваться не будут.

Схема ступицы: 1. Сепаратор наружного кольца с роликами и внутренним кольцом 2. Наружное кольцо наружного подшипника 3. Ступица 4. Наружное кольцо внутреннего подшипника 5. Сепаратор внутреннего подшипника с роликами и внутренним кольцом 6. Сальник

1. Новые обоймы покрыть тонким слоем густой смазки, после чего одну из них вложить в отверстие без перекосов. Сверху наставить старую деталь того же размера и легкими ударами молотка плашмя запрессовать обойму в посадочное место. Повторить операцию с другой стороны ступицы.

Тщательно смазав ролики, вложить подшипник в запрессованную обойму. Начинать нужно с внутренней стороны ступицы. Следом установить сальник таким же образом, как описано в п.3. Тщательно смазать и вложить второй подшипник, обе детали обильно покрыть густой смазкой. Вытереть обе рабочие поверхности тормозного диска от смазки и надеть ступицу на ось цапфы. Закрутить гайку крепления, слегка поджать ее ключом.

Дальнейшая сборка осуществляется в обратном порядке, после ее окончания передняя ступица ВАЗ 2106 затягивается гайкой с небольшим усилием. Проверить правильность регулировки можно, подергав подвешенное колесо руками за его верхнюю и нижнюю части.

При этом должен ощущаться маленький люфт, подшипник нельзя затягивать «намертво». Гайку после затяжки необходимо накернить острой частью молотка, наставив ее на бортик гайки напротив паза в оси цапфы. Ударом по нему вторым молотком делается углубление, не позволяющее гайке крутиться самостоятельно.
