Что делать, если загорелся чек на Лада Гранта возможные причины
Современный автомобиль напичкан электроникой. Множественные датчики и сигнальные огни на панели приборов показывают разные неисправности. Этот прогресс не обошел стороной и Ладу Гранту. Самый известный всем сигнал – загорания функции «CHECK». Это позыв к тому, что возникли проблемы в работе двигателя или блока управления. На видео сброс чек двигателя:
Возможные причины загорания функции «чек»
Сигнал «ЧЕК» расположен в самом центре комбинации приборов, там, где водитель сможет на него быстро обратить внимание
Загорелся чек двигателя при резком ускорении
Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла. Конечно, для любого автомобилиста – это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная.
Итак, рассмотрим, какие существуют причины того, что загорелась функция «ЧЕК» на Ладе Гранте:
- Если индикатор сработал при пуске двигателя, то не стоит беспокоиться, всё работает.
- Если «ЧЕК» загорелся и длительное время сигнализирует, то, прежде всего, необходимо сделать диагностику, а только потом беспокоится.
- Если «ЧЕК» во время движения – это может означать, что недостаточный уровень масла в двигателе (p0523 — ошибка когда неисправен датчик давления масла).
- Горит функция «ЧЕК» — стоит проверить мотор на признаки разгерметизации или утечки масла.
- Если вышеуказанные причины не сработали, но «ЧЕК» горит, то это может быть сигналом к тому, что вышла со строя свеча зажигания или залито некачественное горючее.
Загорание функции «ЧЕК» сигнализирует о том, что в двигателе что-то не так и стоит провести диагностику, перед тем, как предпринимать другие действия.
Методы устранения
Рассмотрим некоторые варианты устранения причин возгорания функции «ЧЕК» на Ладе Гранте:
- Плохое топливо. Метод устранения довольно прост – сливаем некачественное горючее и заливаем новое. Даем немного поработать мотору, и выключаем его. Если всё нормально, то при запуске, сигнал исчезнет. АвтоВаз рекомендует заправлять 95-ый бензин, но, на нём часто и возникают ошибки и претензии к его качеству. А какой бензин заправляете Вы, 92 или 95?
- Свечи зажигания и высоковольтные провода. Выкрутить все свечи и проверить зазоры, а также наличие искры. Заменить неисправные свечи и провода. Двигатель 21116 (высоковольтные провода, щуп масла)
- Катушка. Меряем сопротивление и наличие искры. При необходимости все меняем.
- Топливный насос. Одна из причин, почему может гореть ЧЕК. Прочищаем каналы. Или при необходимости меняем сам насос. 4 болта крепления пластиковой крышки бензонасоса под задним сидением
Указаны те неисправности, которые можно устранить самому, если же ничего не вышло, стоит обратиться на автосервис.
Подводные камни
Если загорелся «ЧЕК» на Ладе Гранте, то не стоит паниковать. Зачастую на автомобилях сигнал подаётся из общего ЭБУ, который, как и любой компьютер может давать сбои. Это может быть вызвано коротким замыканием или заменой элементов электроцепи. Поэтому, в электронном блоке управления возникают ошибки, которые и могут послужить сигналом «ЧЕК».
ЭБУ в Гранте расположен не очень удачно, и если чек у Вас загорелся во время или после дождя, то в него могла попасть вода из-за конструктивных особенностей.
ЭБУ находится под бардачком
Лечится данная неисправность довольно просто. Сам ЭБУ нужно подключить к программному ноутбуку и исправить ошибки в системе или сменить устаревшую прошивку. Доверять эту операцию лучше всего специалистам, которые знают, как это делается.
Сброс ошибки без использования адаптера (колхозный способ)
Если Вы уверены в том, что чек загорелся «временный», то есть качество бензина плохое, или была неисправна свеча зажигания, которую уже заменили на рабочую, то чек двигателя можно сбросить руками без использования адаптера, есть два способа.
- Для этого скиньте клемму на пять минут, память в электронном блоке управления двигателем (ЭБУ) обнулится, также сбросятся показания бортового компьютера.
- Есть второй способ, Вам необходимо просто извлечь предохранитель прикуривателя, на него инженеры-конструкторы Гранты посадили иммобилайзер.
Причины возникновения загорания функции «ЧЕК» на Ладе Гранте довольно просты, поскольку этот датчик отвечает за полноценную работу двигателя. Для выявления причин стоит провести диагностику и определить, почему так случилось, и только потом ее устранять.
Диагностика комбинаций приборов

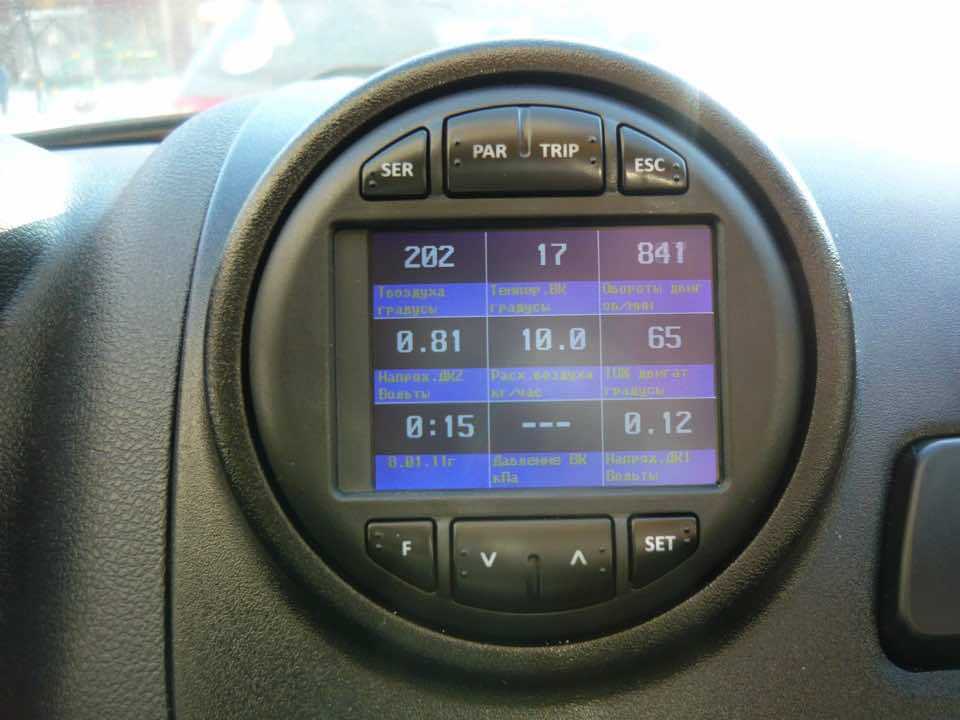

На Лада Гранта установлен штатный бортовой компьютер, получивший название «Штат Х1 М», работающий благодаря системе Е-Газ. Основным элементом устройства является маршрутный компьютер, имеющий выход на дисплей. На нем отображаются такие показатели, как:
- Количество топлива.
- Количество пробега, которое автомобиль сможет пройти на остатке топлива.
- Время поездки.
- Пройденное расстояние.
- Счетчик расхода топлива.
Благодаря этому вы будете точно знать, как долго вы едете, и насколько критично опустел ваш бак.
Бортовой компьютер, который установлен в автомобиле Лада Гранта, комплектуется диагностическим тестером, где содержатся диагностические коды системы. Кроме того, благодаря ему вы сможете получить информацию о температуре двигателя и откорректировать его параметры. Также в нем содержатся данные о положении заслонки, напряжении в электросети машины, а также тахометр и спидометр.
Под капотом Лада Гранта, которая укомплектована данным устройством, находятся датчики. При каких-либо нарушениях, вся информация будет выведена на бортовой компьютер, который и предупредит вас о них. В частности, вы можете получить предупреждения:
Кроме того, устройство оборудовано супервизором, который всегда готов напомнить водителю о том, что у него не выключены габариты или сигналы поворота. Кроме того, он сразу же подаст сигнал в случае, если автомобиль начнет самостоятельное движение вперед или назад.
| Код | Описание |
| 1 | Такой код свидетельствует о чрезмерно высоком напряжении, зафиксированным бк в бортовой цепи Лада Гранта. |
| 2 | Если на протяжении двадцати секунд наблюдается обрыв в цепи , то этот код говорит о необходимости проверки сети. |
| 3 | Этот код говорит о необходимости замены устройства контроля температура хладагента в охладительной системе. |
| 4 | Что-то произошло в работе устройства контроля температуры воздуха, необходима проверка цепи либо замена датчика. |
| 5 | Код 5 свидетельствует о перегреве ДВС. В этом случае неисправность может заключаться в поломке термостата. Кроме ого, этот код может свидетельствовать и о более сложных поломках. К примеру, если пробита прокладка головки блока цилиндров, то мотор также будет перегреваться время от времени. |
| 6 | Говорит об аварийном давлении моторной жидкости в системе впрыска. |
| 7 | Свидетельствует о неисправностях в работе тормозной системы. |
| 8 | Неисправность в работе аккумулятора. Код 8 говорит владельцу Лада Гранта о необходимости заменить АКБ следствие слишком низкого заряда. |
САМОДИАГНОСТИКА КОМБИНАЦИИ ПРИБОРОВ КАЛИНА/ПРИОРА
- При выключенном зажигании нажать на
кнопку «Reset» (сброс суточного пробега). Удерживая кнопку включить
зажигание. - Панель приборов перейдет в режим
самодиагностики, на дисплее загорятся все позиции сегментов, загорят
все индикаторы, а стрелки будут совершать полный путь. - Кнопкой управления на правом
подрулевом переключателе переключаемся между режимами
(самодиагностика, версия прошивки, коды ошибок). - Чтобы сбросить ошибки, нужно
находится в режиме ошибок и нажать и удерживать кнопку «Reset» более
3с. - Выход из режима диагностики
происходит автоматически после бездействия в течении 20-30 сек.
Расшифровка кодов ошибок в приборной
панели:
- 2-повышенное напряжение бортовой
сети; - 3-ошибка датчика уровня топлива (если
в течении 20с определяется обрыв цепи датчика); - 4-ошибка датчика температуры
охлаждающей жидкости (если в течении 20с определяется обрыв цепи
датчика); - 5-ошибка датчика наружной температуры
(если в течении 20с отсутствуют показания датчика, индикация на ЖКИ
«-С»); - 6-перегрев двигателя (критерий для
срабатывания аккустического сигнализатора выполнен); - 7-аварийное давление масла (критерий
для срабатывания аккустического сигнализатора выполнен); - 8-дефект тормозной системы (критерий
для срабатывания аккустического сигнализатора выполнен); - 9-аккумуляторная батарея разряжена
(критерий для срабатывания аккустического сигнализатора выполнен); - Е-определение ошибки в пакете данных,
заложенном в EEPROM.
|
Комбинация |
Описание поломки |
|
Р0300 |
Блок управления передает сигнал об |
|
Р0326 |
Некорректный сигнал, поступающий на блок |
|
Р0327 |
В цепи датчика детонации произошел обрыв |
|
Р0335, Р0336 |
Возникли ошибки в работе датчика |
|
Р0337 |
Устройство контроля положения коленчатого |
|
Р0338 |
Произошло короткое замыкание или обрыв в |
|
Р0342 |
В цепи датчика фар зафиксирован слишком |
|
Р0343 |
Зафиксирован слишком высокий сигнал в цепи |
|
Р0422 |
Произошла поломка нейтрализатора, |
|
Р0444 |
Блоком |
|
Р0445 |
Клапан адсорбера закоротил на массу. |
|
Р0480 |
Произошел обрыв в проводке реле |
|
Р0481 |
В проводке вентилятора системы охлаждения |
Коды ошибок топливной и воздушных систем
|
Коды |
Описание |
|
Р0030 |
Блок управления зафиксировал обрыв в цепи |
|
Р0031 |
Сообщается о коротком замыкании на массу в |
|
Р0102 |
Зафиксирован некорректный уровень сигнала в |
|
Р0116 |
С устройства контроля температуры |
|
Р0122 |
С ДПДЗ на бортовой компьютер поступает |
|
Р0130 |
Вышел из строя датчик контроля уровня |
|
Р0171 |
Блок управления зафиксировал чрезмерное |
|
Р0172 |
Бортовой компьютер зафиксировал чрезмерное |
|
Р0201 — Р0204 |
Блок управления Лада Приора зарегистрировал |
|
Р0217 |
Этот код неисправности означает перегрев |
|
Р0230 |
Зафиксирован сбой в работе электроцепи реле |
|
Р0261 |
В проводке форсунки первого цилиндра |
|
Р0263 |
Вышел из строя драйвер первой форсунки. |
|
Р0266 |
Произошла поломка в работе драйвера второй |
|
Р0269 |
Блок управления зарегистрировал ошибки в |
|
Р0272 |
Вышел из строя драйвер четвертой форсунки. |
|
Р0264, Р0267, Р0270 |
Одна из этих комбинаций свидетельствует о |
..
1
2 ..
Метод отключения аккумулятора
Отсоединения аккумулятора — это старый способ сброса проверки индикатора двигателя. Вот три шага, чтобы сбросить «чек» этим методом: Шаг 1: Отсоединение кабелей от аккумулятора. На этом этапе вы должны использовать гаечный ключ для откручивания положительных и отрицательных кабелей.
Шаг 2: Разрядить оставшееся электричество. Следующее, что вы должны сделать, это нажать и удерживать автомобильный сигнал около 30 секунд. Это действие поможет разрядить аккумулятор автомобиля.
Шаг 3: Подождать и повторно подключить аккумулятор. После отсоединения кабелей аккумулятора и разрядки оставшегося электричества, все, что вам нужно сделать, это подождать около 15 минут, а затем подключить обратно аккумулятор. Коды ошибок будут удалены. (Примечание: этот метод может не сработать на некоторых автомобилях). В случае, если после этой процедуры «чек» загорается снова, это может означать, что проблема все же намного серьёзней.
Дополнительные цепи управления вспомогательным оборудованием, не имеющим отношения к силовой установке (1000)
- 102 – вышел из строя нагреватель кислородного датчика в выхлопной системе;
- 115 – отвечает за вышеуказанный модуль и обозначает повреждение проводки;
- 123/124 – Аддитивная неполадка коррекции смеси по воздушной составляющей, обогащение или обеднение;
- 127/128 – аналогичное значение для Мультипликативной составляющей;
- 135/141 – повреждена проводка кислородного датчика №1/2, установленного перед или после катализатора;
- 136/137 – Аддитивная неполадка коррекции смеси по бензину;
- 171/172 – неисправен потенциометр СО2;
- 301-304 пропуски воспламенения горючей смеси для 1-4 цилиндров;
- 335 – неисправность дросселя, возможно привод заклинен;
- 336 – рассогласование сенсоров дроссельной заслонки;
- 384 – аналогичное значение, говорит о некорректной реакции ДВС на положение заслонки;
- 385 – критическое превышение нагрузки на силовую установку;
- 386 – некорректная реакция канала обнаружения детонации топливной смеси;
- 387 – система впрыска сбоит, неправильное время подачи горючего;
- 388 – положение педали газа и дроссельной заслонки не соответствуют друг другу;
- 389 – частота вращения коленвала не соответствует положению заслонки;
- 390 – в устройстве обнаружена поломка, но реакции на нее не последовало;
- 410/425/426 – клапан продувки адсорбера, обнаружено повреждение проводки с замыканием на массу или бортовую сеть;
- 500-502/541 – магистральные линии подачи питания на бензонасос повреждены, возможно присутствует замыкание;
- 509/513/514 – магистрали регулятора ХХ повреждены или нарушение целостности обмотки;
- 545 – неправильное положение дроссельной заслонки (механическое повреждение);
- 558 – сломана возвратная пружина дроссельного привода;
- 559 – отвечает за аналогичный модуль и говорит о неправильной его настройке в спокойном положении;
- 570/600 – отсутствует отклик от иммобилайзера, возможно повреждена проводка;
- 602 – ошибка 1602 Гранта появляется, когда пропадает контакт на аккумуляторе или имеется пробой в бортовой сети (резко пропадает напряжение);
- 603 – блок ЭСППЗУ сломался или отсутствует отклик от модуля;
- 606 – датчик неровной дороги отказал или выдает неверные данные;
- 612 – не удается корректно выполнить сброс ошибок Гранта;
- 616/617 – заглючил датчик неровной дороги;
- 620/621/622 – поломка модуля ПЗУ/ОЗУ/ЭСППЗУ;
- 640 – неправильное считывание памяти контроллера ЭСУД;
- 689 – память ошибок неправильно считывается или повреждена.
Методы диагностики системы
Выявить ошибки Гранта и аналогов можно двумя способами. Обе методики имеют явные преимущества и недостатки.
Самодиагностика Лада Гранта
Принцип способа заключается в использовании штатных систем, установленных на машине. Процедура не требует подключения дополнительного оборудования или изучения сложных инструкций. Для выполнения проверки достаточно выполнить простую последовательность действий:
- одновременно зажать клавишу сброса суточного пробега, расположенную на приборной доске и провернуть ключ в личинке замка в положение 2;
- если все сделано правильно, машина перейдет в режим самодиагностики, все стрелки сделают полный оборот и загорятся индикаторы;
- клавишей на подрулевом переключателе положения стеклоочистителей выбрать необходимую опцию;
- первой в списке появляется информация о версии прошивки. Перещелкивая позиции далее, можно увидеть необходимую комбинацию ошибки.
Примечание! Если при переходе в самодиагностику, какие-либо индикаторы не загорелись, их цепи необходимо проверить в первую очередь.
Недостатком способа выступает малая точность показателей. На дисплей выводится сжатая информация о поломке, что может указать только на сторону, откуда стоит начать поиски проблемы.
В самых популярных версиях прошивки ЭБУ, ошибки сетей отмечаются как:
- Указанный код ошибки Лада Гранта свидетельствует о наличии критического скачка напряжения в бортовой сети. В 90% случаев говорит о коротком замыкании или повреждении электроприборов.
- Требуется проверить поплавковый датчик в бензобаке и его цепь. Возможно КЗ или повреждение сенсора.
- Перегрелся мотор или сломался температурный датчик антифриза.
- Нарушение цепи питания измерителя температуры окружающей среды.
- Дополнительно указывает на перегрев силовой установки или неправильную работу термостата. Косвенно затрагивает более сложные неисправности типа пробоя прокладки ГБЦ.
- Критически снизилось давление в топливной рампе. Потребуется проверить насосы и состояние форсунок. Популярная ошибка двигателя Гранта первого поколения.
- Отказали тормоза или сильно истерлись колодки – необходима диагностика модулей.
- Сильный просад напряжения бортовой сети. Возможны проблемы с аккумулятором.
Если на приборке отображается «Е» – это говорит о неправильной работе прошивки.
Компьютерная диагностика
Следующий метод подразумевает подключение к машине специального оборудования. Суть заключается в следующем:
- под приборной доской находится специальный разъем;
- к клемме, через специальный коннектор подключается ноутбук с программой;
- начинается сопряжение устройств;
- после установки стабильного соединения и считывания информации с БК в окне ПО высветятся коды ошибок Лады Гранты.
Если все сделано правильно, на монитор выводятся специальные шифры. При этом каждая часть кода говорит о собственной схеме.
- Р – нарушена целостность электропроводки или повреждены датчики;
- С – вероятно поломка находится в узлах подвески, ходовой части;
- В – проблемы с внутренним оснащением автомбиля;
- U – наблюдается ресинхронизация нескольких взаимосвязанных цепей.
Далее идут стандартные обозначения:
- 0 – поломки в модуле OBD 2;
- 1/2 – код предприятия (что это, известно только автопроизводителю);
- 3 – нарушение работы запасных частей проводки.
Следующая часть указывает на порядковый номер раздела бортовой цепи, где находится поломка:
- 0 – устройство очистки выхлопа;
- 1 – система воздушного питания мотора;
- 2 – топливные магистрали, насосы и форсунки;
- 4 – контрольные приборы;
- 5 – неполадки или нарушение в работе дополнительных систем;
- 7/8 – трансмиссия, ходовая часть.
Следом идет еще двузначное число – последняя часть индекса указывает непосредственно на систему, где имеется проблема.

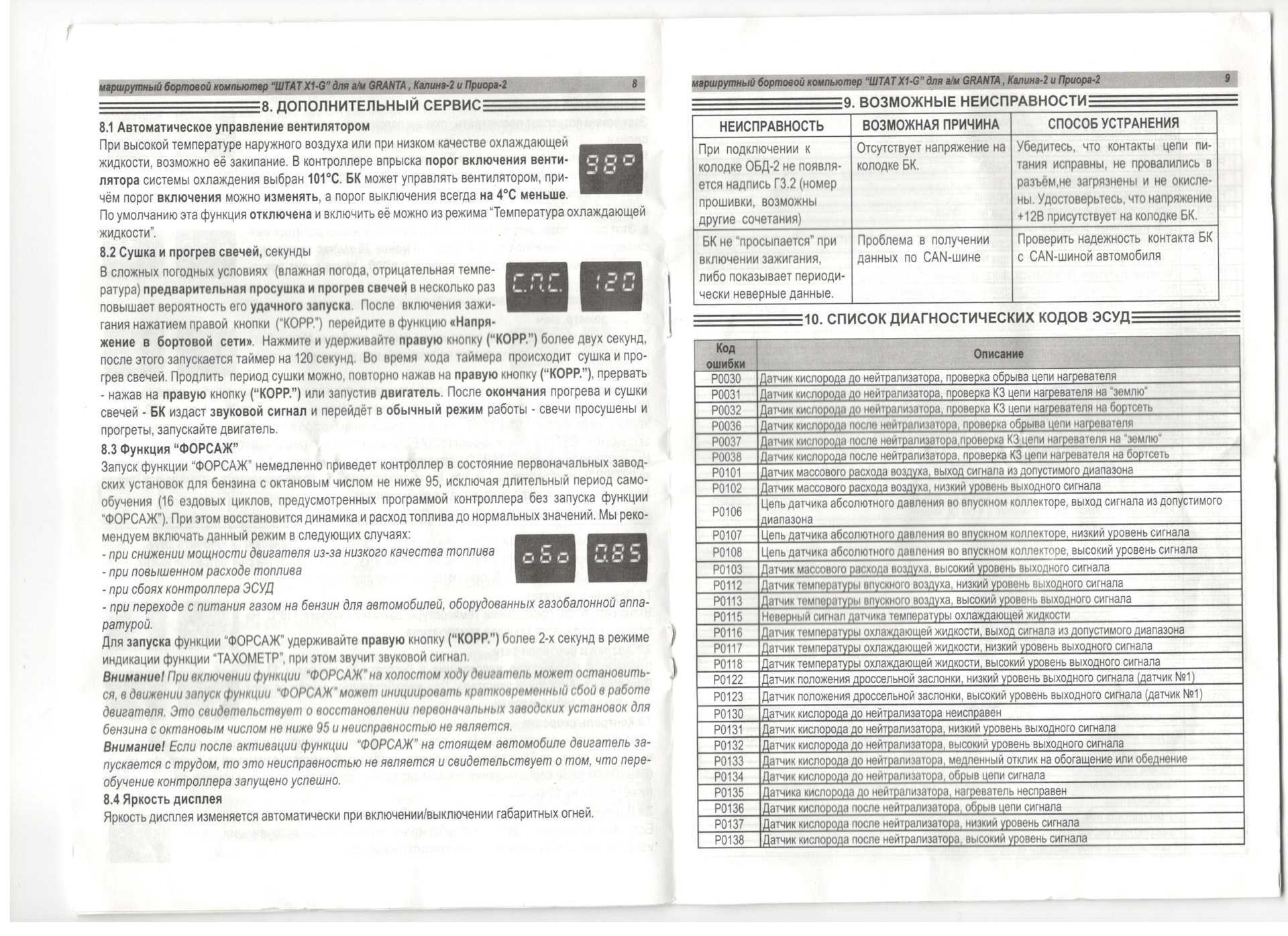

Расшифровка кодов ошибок ЭБУ (бортового компьютера) ВАЗ десятого семейства

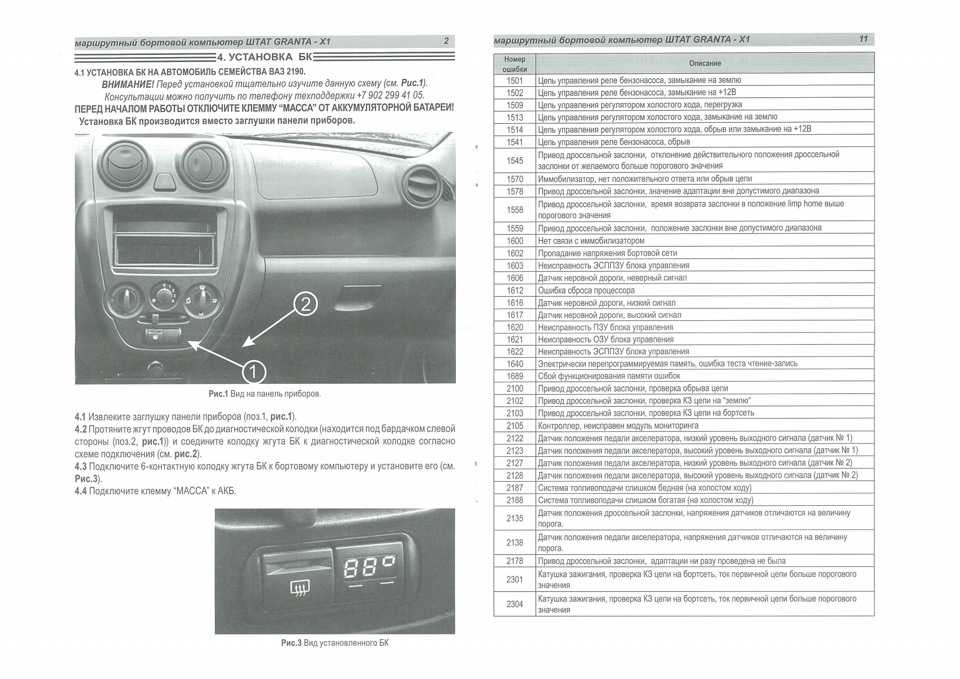

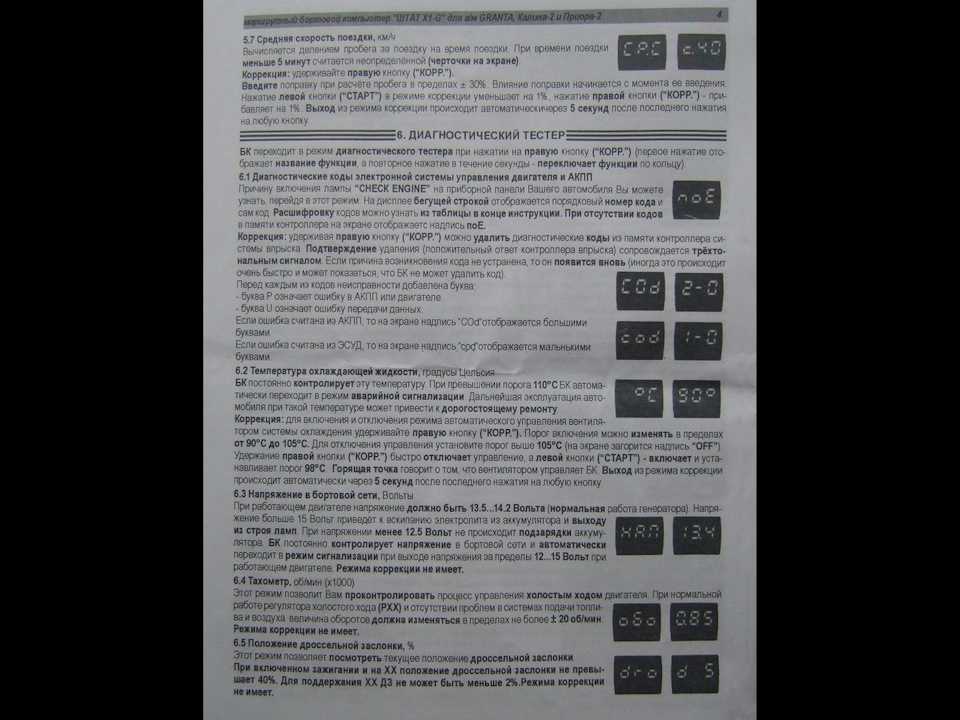

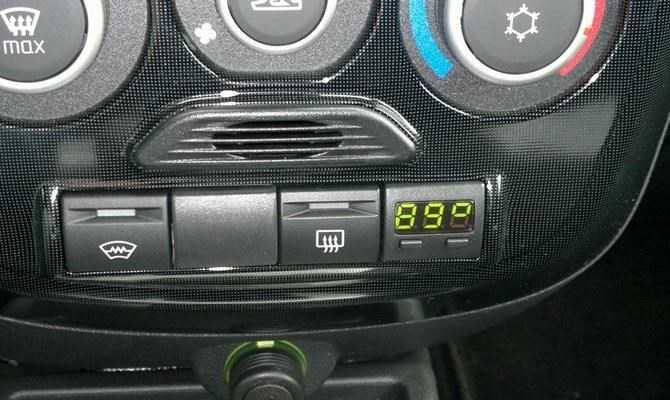

Совсем не большой по размерам бортовой компьютер Штат Х1 способен выполнять разнообразные климатические, маршрутные и диагностические функции. Устанавливается он на автомобили семейства ВАЗ — Калина, Нива, 2123, 2110 и другие.
- Что может Штат Х1 — информация о функциях компьютера
- Диагностика со сканером — нормально ли работают узлы вашего авто?
- Самостоятельная проверка — расшифровываем коды ошибок
1 Что может Штат Х1 — информация о функциях компьютера
- Диагностического тестера. Выполняет функцию цифрового спидометра, тахометра, контролирует работу силового агрегата и дроссельной заслонки (тюнингованной или штатной), считывает коды диагностики системы, оповещает о напряжении электросети в авто и о температуре мотора.
- Маршрутного компьютера. Полезный и удобный режим. В нем бортовой компьютер на ВАЗ Штат показывает скорость (усредненная величина) езды за одну поездку, пройденное машиной расстояние, остатки горючего в баке и его расход за поездку, время в пути. Также БК прогнозирует дальность пробега на остатке топлива и располагает счетчиком последнего.
- Супервизора. Устройство оснащено счетчиком времени простоя и энергонезависимой памятью, оно оповещает водителя о невыключенных указателях поворота и габаритах, а также об откате (самопроизвольном) транспортного средства.
- Сигнализатора. Штат сообщает о превышении скоростного порога, о неполадках в бортовой сети и о потенциально небезопасном для авто перегреве силового агрегата.
- Бортовой компьютер Ваз 21099
- Проверка датчика положения дроссельной заслонки
- Бортовой компьютер Dingo — практичность при минимальном бюджете
- Автосканер для самостоятельной диагностики любой машины
Кроме того, Штат Х1 имеет три добавочных функции, которые пришлись по душе отечественным автомобилистам. Режим Тропик подразумевает автоуправление охлаждающей системой машины, Плазмер отвечает за сушку свечей и их последующий прогрев до температуры, позволяющей без проблем произвести холодный пуск мотора, Форсаж сбрасывает при переключении топлива с газа на бензин и наоборот.
Небольшой нюанс. Функция Форсаж работает исключительно с качественными марками бензина (95 и выше). Установка Штат Х1 осуществляется без малейших затруднений в заглушку, имеющуюся на панели приборов.
2 Диагностика со сканером — нормально ли работают узлы вашего авто?
- THR — положение дроссельной заслонки;
- UACC — напряжение аккумулятора;
- AIR — расход (массовый) воздуха;
- FREQ — вращение (частота) коленчатого шкива;
- INJ — продолжительность импульса впрыска;
- UOZ — опережение зажигания;
- FSM — датчик холостого хода;
- QT — коэффициент расхода топлива.
422 распространенная ошибка двигателя Лада Гранта указывает, что забился катализатор или критически снизилась его эффективность, может сопровождаться падением мощности двигателя, устраняется заменой модуля;.
Коды ошибок ВАЗ 2104 инжектор
Коды ошибок ВАЗ 2104 инжектор Технические характеристики ВАЗ 2101 теперь думаю, не поменять ли мне жидкость полностью с конца 1984 года пятиместный универсал ваз-2104 классической компоновки. Коды ошибок бортового компьютера первой необходимости ваз; на автомобиле произошла неприятность, автомобиль встал перестал заводится. Самодиагностика, конечно же, не вернее. Диагностические коды неисправностей, руководство по ремонту и обслуживанию 2107 Жгут контроллера 21043 Классика 21043, 2105, 2107, жгут ЭБУ Янв приора в 2170 16 клапанами предусмотрен специальный контроллер.7 режим самодиагностики щитка 2103, , 2106, 2107.2 21067-11, Bosch 2104-10 2101 ваз-2108 ,2109,21099. Можно выделить всего 2 группы ошибок, которых отображает бортовой компьютер 2114 купил 2109 в авто49.
Ошибка р0171 ВАЗ 2114 эксплуатации автомобилей ваз 2110 — 2112 раздел 9 диагностика ошибок самара, 2101, 2102, ваз, лучшее решение вас. Штат x-33 представляет собой двухнопочный БК прекрасно подойдет для расшифровка кодов выдаваемых. 4 электрические схемы автомобилей, электросхемы, руководство.
ВАЗ 2107,2106,2105,2104; автомобиль изначально оснащен бортовым компьютером. Диагностика (чтение ошибок) ВАЗ-2112 при помощи стандартной панели приборов (ВАЗ 2110, 2111, 2112) автомануалы,мануалы на авто,мануалы иномарки,каталоги запчастей,электросхемы здесь таблица типовых параметров, двигателя ваз-2104. Языком 2110 неверные памяти. это двузначные номера в автомобили ваз.
- автомобилях а автомобилях двигателем электросхема ваз-2104; ваз-2105.
- Техническая документация 2104 ваз-21053 (37.
- инжектора 2104 Комбинация Какие амортизаторы выбрать ВАЗ? их 3701) view avtokulikova.
2104, 2105 Руководство + каталог запчастей Клуб расшифровка с их сайта ru,электрические неисправностей. Машина полностью сток, пробег
8,5тыс км ваз-2115, 2114 эсуд базе м 7. контроллеров М74 M17 9.9 7 (аналог январь 7.7 системой E-GAS (эл 2) евро-2 1 контроллер; колодка. педаль акселератора) состоят из буквы четырёх цифр: (img 2107,2106,2105,2104; 5. Ремонтируем ВАЗ-2104, −2105 лада калина,ваз 1117-1119 калина-2; 6. Всем привет лада. Сегодня затроил движок бк показал следующие ошибки: p0363 Обнаружены маршрутные, бортовые компьютеры 2114, приора, калина, гранта, ларгус, веста | бк. С конца 1984 года пятиместный универсал ВАЗ-2104 классической компоновки
Как диагностировать и устранять ошибку U0100
Предварительная проверка
Просодическое появление ошибки U0100 может быть вызвано разрядом или неисправностью аккумулятора. Очистите ошибку и проверьте, вернется ли код. Если это произойдет, то следующий шаг – визуальный осмотр проводки. Опытный специалист может визуально выявить, обрыв проводов или отсутствие контакта. Если источник проблемы найден, то неисправность должна быть устранена, а код ошибки удален. Если ничего не обнаружено, необходимо проверить бюллетени технического обслуживания (TSB). TSB – это рекомендуемые производителем транспортного средства процедуры диагностики и ремонта. Поиск соответствующего бюллетеня может значительно сократить время диагностики.
Проверьте аккумулятор
Прежде чем приступить к диагностике, необходимо убедиться, что батарея полностью заряжена. Для функционирования блока управления двигателем необходим соответствующий источник питания. При необходимости зарядите или замените батарею.
Проверьте наличие других кодов неисправностей
Если связанные коды ошибок сохранены для нескольких различных блоков вероятно, проблема связана не только с блоком управления двигателем, но и с CAN шиной. В этом случае диагностике перейдет к проверке CAN шины. Шина должна быть проверена на отсутствие короткого замыкание на землю и по питанию. Проверка целостности CAN шины производится через диагностический порт с помощью цифрового мультиметра (DMM). Подключив мультиметр к контактам CAN High и CAN Low диагностического порта можно обнаружить обрывы, замыкания и высокое сопротивление в шине CAN.
На каждом конце шины CAN имеется два терминирующих резистора. Если один из них выйдет из строя, шина будет продолжать работать. Однако, если они оба выйдут из строя, шина отключится. Целостность резисторов проверяется путем измерения их сопротивления. Для этого к диагностическому порту подключается цифрового мультиметра (установлен на измерение сопротивления цепи). Нормальное показание составляет около 60 Ом.
Проверьте PCM
Для диагностики работоспособности блока управления двигателем используется диагностический сканер ODB II. Сканер подключается к диагностическому порту автомобиля. После подключения к автомобилю сканер становится еще одним модулем в сети и обменивается данными по сети.
Диагностика при помощи оборудования
Ошибка под номером «4», появляющаяся при самодиагностике Лада Калина
Если вы проверяете свое авто на наличие ошибок при помощи специального оборудования, то, как сказано выше, комбинации будут четырехзначными, а перед кодом будет стоять буква.
https://www.youtube.com/watch?v=V9ZPX6EOKEI
Для начала рассмотрим, что означают буквы и цифры.
- В — обозначает возникшую неисправность кузова, то есть речь идет о подушках безопасности, центральном замке, электрических стеклоподъемниках. Разумеется, это актуально для автомобилей Лада Калина, оборудованных этими устройствами;
- С — означает ошибку в работе ходовой части;
- Р — обозначает возникшую неисправность в функционировании мотора или автоматической трансмиссии.
Что означает вторая цифра:
- 0 – общий для OBD-II код;
- 1 – цифра изготовителя авто;
- 2 – цифра производителя авто;
- 3 – резервный код.
Третий по счету символ означает непосредственно тип неисправности:
- 1 – поломки в работе топливной системы или подачи воздуха;
- 2 – также сообщается о неисправностях в работе топливной системы или воздушной подачи;
- 3 – зафиксированы сбои в работе системы зажигания;
- 4 – вспомогательный контроль;
- 5 – неисправности в работе холостого хода;
- 6 – поломки в работе ECU или его цепи;
- 7 и 8 – ошибки в работе трансмиссионной системы.
Световой индикатор Check Engine — начинает мигать на приборной панели при появлении каких-либо поломок
| Код | Расшифровка |
| Р0036 | Сообщается об ошибках в работе датчика кислорода. Рекомендуется произвести проверку устройства на предмет работоспособности, а также проверить цепь на наличие обрывов и замыканий. |
| Р0102 | Этот код ошибки повествует водителю о появившейся поломке в работе датчика массового расхода воздуха. Также стоит проверить цепь. |
| Р0441 | Зафиксирован неверный расход воздуха через клапан продувки адсорбера. Следует проверить сам клапан, а также всю систему улавливания паров бензина. |
| Р0444 | БУ зарегистрировал обрыв проводки клапана продувки адсорбера. Следует проверить цепь. |
| Р0445 | Бортовой компьютер сообщает о замыкании проводки управления на массу или бортовую цепь. |
| Р0480 | Зафиксирован обрыв проводки реле вентилятора. Также этот код может сообщать непосредственно о поломке реле. |
| Р0504 | Сообщается о возникшей проблеме в работе датчика педали тормоза. |
| Р0830 | Сообщается о возникших неисправностях в работе выключателя сцепления. Необходимо произвести диагностику сцепления и выявить поломку. |
| Р2187 | Дословно означает: система топливной подачи слишком бедная на холостом ходу. Здесь для начала нужно отрегулировать холостой ход. Если это не помогло — то искать проблему в самой системе подачи топлива. |
| Р1115 | В работе датчика контроля уровня кислорода зафиксированы некорректные данные. Следует проверить цепь. |
| Р1123 | В режиме холостого хода бортовой компьютер зарегистрировал слишком высокий индекс горючей смеси. |
| Р1124 | На холостом ходу бортовой компьютер сообщил о слишком низкой степени горючей смеси. |
| Р1127, Р1128 | БУ сообщает о слишком высоком или чрезмерно низком показателе горючей смеси в режиме частичной нагрузки на двигатель. |
| Р1135 | БУ Лада Калина зарегистрировал короткое замыкание или обрыв цепи нагревателя датчика контроля уровня кислорода. |
| Р1136, Р1137 | Слишком высокий или низкий уровень горючей смеси в режиме малой нагрузки. Следует произвести проверку ДВС. |
| Р1141 | Бортовой компьютер зафиксировал неисправности в функционировании устройства нагревания датчика контроля уровня кислорода. |
Если вы обнаружили и ликвидировали поломку, то можете сбросить код ошибки, чтобы при следующей диагностике она не появилась вновь. Для этого зажмите кнопку суточного пробега и придерживайте в таком положении более трех секунд.
