Как настроить карбюратор ваз 2106-2107 своими руками

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

наружная мойка и чистка деталей карбюратора;
осмотр элементов агрегата на предмет возможного повреждения;
очистка сетчатого фильтра;
промывание поплавковой камеры;
очищение воздушных жиклеров;
крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

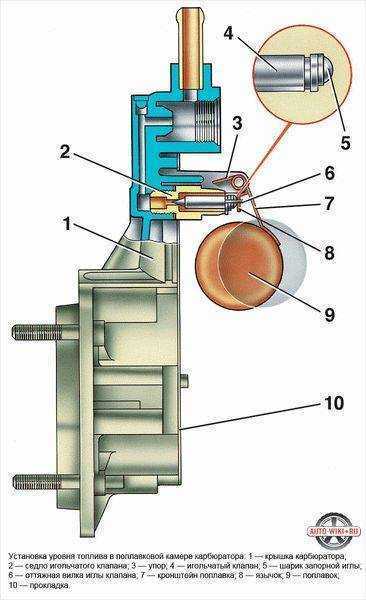

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как регулировать систему пуска?

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Что ещё следует знать

В топливном патрубке карбюратора установлен сетчатый фильтр для очистки поступающего бензина, который периодически следует промывать. Некоторые владельцы устанавливают дополнительный фильтр до бензонасоса, или между насосом и карбюратором.

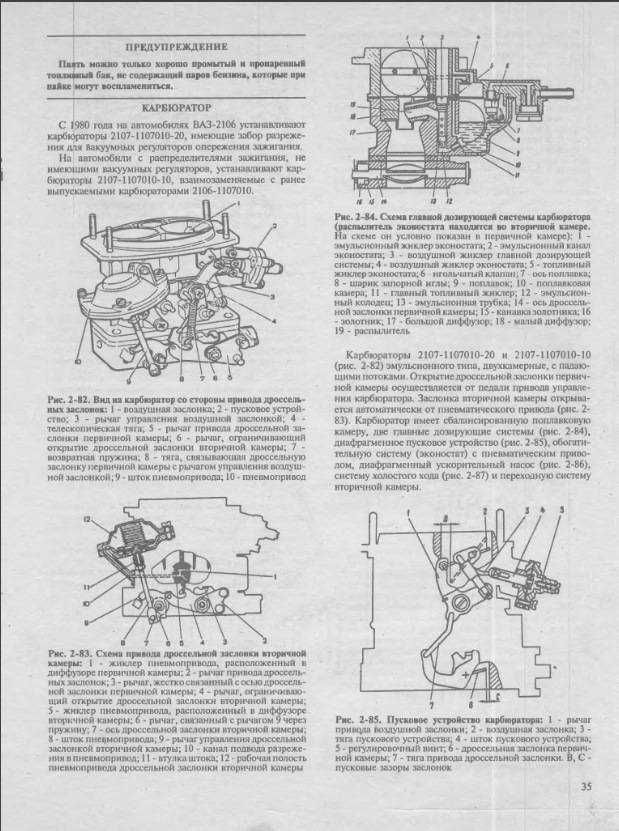

На автомобиле ВАЗ-2107 устанавливается карбюратор 2107-1107010 с автономной системой холостого хода, это значит что при работе двигателя на холостом ходу обе дросельные заслонки полностью закрыты. В задросельное пространство (под дросельную заслонку) эмульсия (смесь топлива с воздухом) приготовленная карбюратором попадает по каналу холостого хода минуя дросельную заслонку.

Важно, чтобы регулировка карбюратора производилась после того как будут отрегулированы:

Газораспределительный механизм (клапана),- система зажигания,- и только затем карбюратор.

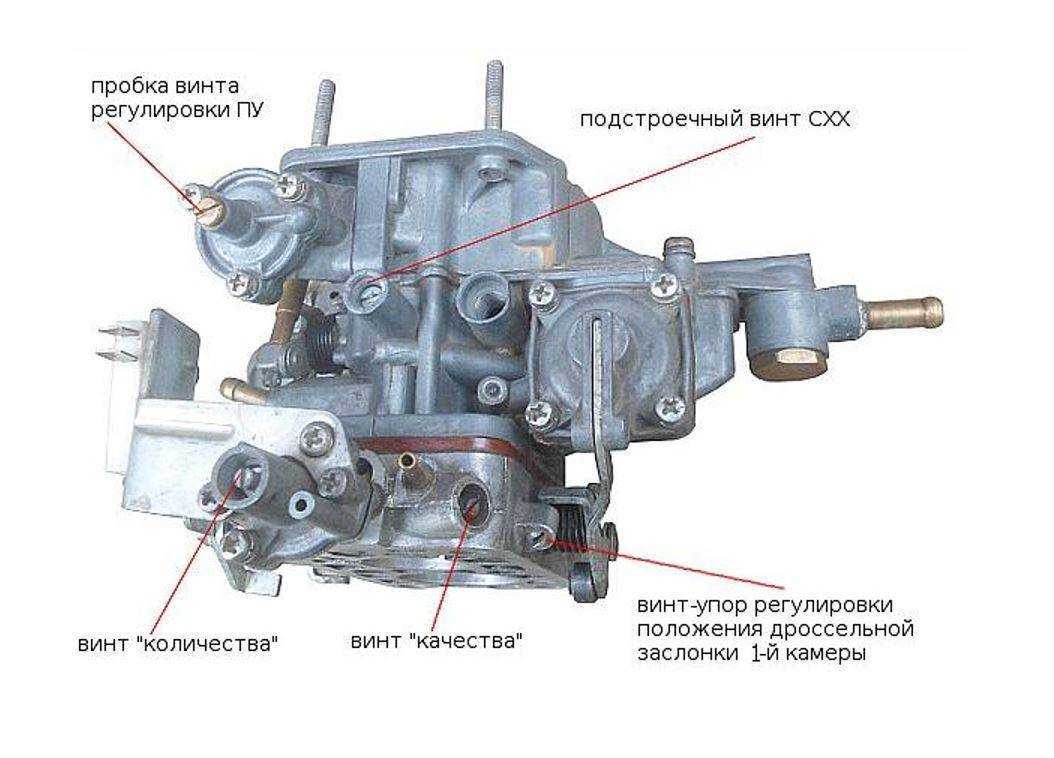

Регулировка холостого хода производится двумя винтами — качества
(3) и количества
(1). Эти винты находятся с правой стороны карбюратора (по ходу движения автомобиля) в нижней его части.

Рис. 1.

1 — винт регулировки количества смеси холостого хода

; 2 — патрубок для подачи разрежения к вакуумному регулятору распределения зажигания;

3
— винт регулировки качества смеси холостого хода; 4 — стопорный винт дроссельной заслонки 1-й камеры; 5 — крышка ускорительного насоса; 6 — электромагнитный клапан

Регулируем холостой ход следующим образом (на не заведённом двигателе): — винт качества
(3) закручиваем до упора и выкручиваем на 4-5 оборотов, тем самым полностью обогащая смесь, — винт количества
(1), также закручиваем до упора и выкручиваем его на 3 оборота, — запускаем двигатель (предварительно прогретый или прогреваем до рабочей температуры), — винт количества
(1) начинаем закручивать устанавливая минимальные устойчивые обороты холостого хода в пределах 800 об.мин., — затем постепенно закручиваем винт качества
(3), при закручивании винта обороты двигателя должны сначала слегка возрасти, а при дальнейшем закручивании начать уменьшаться и становиться неустойчивыми. В тот момент, когда обороты начали становиться неустойчивыми, обратно выкручиваем винт (0.5-1 оборот) до устойчивых оборотов двигателя.Далее при необходимости винтом количества
(1) коректируем обороты до номинальных 850+/-50 оборотов. Не забывайте проверить как изменятся обороты двигателя при увеличении нагрузки на генератор, при включенном дополнительном оборудовании (свет, печка…) при необходимости обороты можно увеличить до 1000, особенно зимой.

Немного теории

В момент запуска двигателя, во впускном коллекторе под карбюратором, создаётся разряжение, которое по каналу холостого хода, в обход дросельной заслонки передаётся к эмульсионному колодцу. Под действием разряжения в эмульсионный колодец всасывается топливо из попловковой камеры карбюратора, которое тарируется топливным жиклёром ГДС (Главной Дозирующей Системы). Одновременно всасывается воздух по воздушному каналу из верхней части смесительной камеры, который в свою очередь тарируется воздушным жиклёром ГДС. Попадая одновременно в эмульсионный колодец, в котором для лучшего перемешивания, установлена эмульсионная трубка, топливо с воздухом перемешиваются превращаясь в эмульсию. Эмульсия по тому же каналу холостого хода поступает во впускной коллектор, и дальше в цилиндры двигателя. Причём поступает она в достаточном количестве для того чтобы обеспечить бесперебойную работу двигателя в режиме холостого хода при закрытой дроссельной заслонке. Для того чтобы относительно точно оттарировать кол-во поступаемой во впускной колектор эмульсии в канале холостого хода установлен дополнительно жиклёр холостого хода с держателем в модели 05 (электромагнитным клапаном в модели 07), который вкручивается в корпус карбюратора. После того как эмульсия прошла тарировку жиклёром холостого хода, нам остаётся провести более тонкую регулировку винтами КАЧЕСТВА(3) и КОЛИЧЕСТВА(1).

Информация о том, как отрегулировать карбюратор ВАЗ 2107 станет полезной, в первую очередь, для водителей-владельцев карбюраторных автомобилей, которые еще только начинают изучать техническую часть своего транспортного средства. В любом случае, представленная ниже информация не станет лишней. И еще одно, что в самом начале стоит уяснить для себя: под техническим осмотром (ТО) карбюратора подразумевается регулирование его главных узлов, и выполнить это сможет самостоятельно практически каждый водитель.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью мероприятий по техническому обслуживанию карбюраторного автомобиля, а в инжекторе нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим регулировку данного механизма на автомобиле ВАЗ 2107, но перед этим узнаем, зачем производится настройка XX.

Зачем регулируют холостой ход карбюратора?

Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в этом случае именуется «качеством») определяется множество характеристик двигателя: устойчивость его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильные обороты и максимальную мощность при самом минимальном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

Двигатель имеет необоснованный и довольно большой расход топлива. Стрелка эконометра постоянно указывает на не экономичную работу двигателя, а бензин стал заканчиваться довольно быстро.
Снижена мощность мотора. Это значит, что он с трудом набирает необходимые обороты, прежде чем водителю включит следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, мотор глохнет или имеются провалы в работе педали газа.

Главная проблема первых двух признаков заключается в том, что такое может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.

Самая главная и весомая причина – мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра постоянно будет менять свое положение. В конце концов, мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили главные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Прежде чем, приступать к данной процедуре, необходимо убедиться в правильной работе системы зажигания, чистоте топливных фильтров и исправности топливного насоса, только после этого можно приступать к регулировке холостого хода.

Для начала разогрейте мотор до рабочей температуры. Если это не удается (мотор глохнет), вытащите рукоятку ручного управления воздушной заслонкой. После того, как мотор прогреется, заглушите его и найдите на карбюраторе два винта, которые расположены друг к другу под углом. Тот, который стоит перпендикулярно карбюратору называется винтом количества, или по-другому, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется винтом качества. Закрутите оба винта, а после этого выкрутите винт количества на 4 оборота, а винт качества на 3. Не забудьте убрать подсос.
Запустите двигатель снова. Скорее всего, обороты не будут соответствовать норме, поэтому закрутите или выкрутите винт количества таким образом, чтобы обороты составляли 850-900 оборотов в минуту. Теперь с помощью винта качества установите самые максимальные обороты двигателя. Для этого выкручивайте или закручивайте винт и внимательно следите за оборотами на тахометре. Чтобы это сделать, не нужно выкручивать болт до конца, так как качество достигнет своего пика и свечи попросту «зальет». Выкручивайте его до тех пор, пока не появятся соответствующие перебои.
После этого, снова выставите винтом количества обороты, соответствующие диапазону 850-900 оборотов в минуту, затем снова доведите обороты до максимума с помощью винта качества. Повторите этот цикл еще раз и заверните винт качества до того момента, когда мотор начнет слегка вибрировать и поймайте момент между нестабильной работой двигателя и устойчивыми оборотами.

Учтите, что холостой ход двигателя различается по времени года. В летний период он не должен превышать 900, а в зимний – 1000 оборотов в минуту.

Видео — Простая настройка ХХ своими руками

Вот так регулируется холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

Настройка холостого хода на ВАЗ 2107

Регулировка холостого хода проводится после предварительного прогрева машины. С помощью винта качества необходимо настроить максимальный показатель оборотов, причем винт количества крутить не нужно.

Затем с помощью винта количества надо добиться установки уровня оборотов на 100 оборотов в минуту больше от требуемого. После этого запускаем мотор и настраиваем обороты с использованием винта качества до требуемого значения.

Теперь вы будете знать, как отрегулировать карбюратор ваз 2107 своими руками, что поможет вам сэкономить время и деньги. Рекомендуем также посмотреть полезное видео о настройке карбюратора ВАЗ 2107.

Инструменты и оснащение для проведения работ

Для проведения обслуживающих работ потребуется:

Набор стандартных ключей;
Отвертки;
Пассатижи;
Ветоши;
Средство для промывки карбюратора («Carb Cleaner» или аналог);

Потребуется и ремкомплект для карбюратора. Выпускаются различные виды ремкомплектов, одни из которых включают только прокладки, а другие – все детали (жиклеры, винты, эмульсионные трубки и т. д.). Приобретать лучше полный комплект.

Поскольку карбюратор состоит из множества мелких деталей, разборка его на составные части, мойка и дефектовка и настройка проводится поэтапно, чтобы ничего не упустить из виду.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
Не правильно подобраны жиклеры.
Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

Причины неполадок:

неисправность или негерметичность игольчатого клапана;
негерметичность или пробой поплавка;
поплавок при перемещении по камере задевает за стенки;
уровень горючего в поплавковой камере превышен;
жиклеры, подающие воздух, засорены;
выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

загрязнение топливного фильтра;
образование льда в бензопроводе;
утечки в местах соединения топливопровода;
помехи в шланге, который идет от бензобака;
выход из строя бензонасоса;
загрязнение фильтрующего элемента карбюратора.

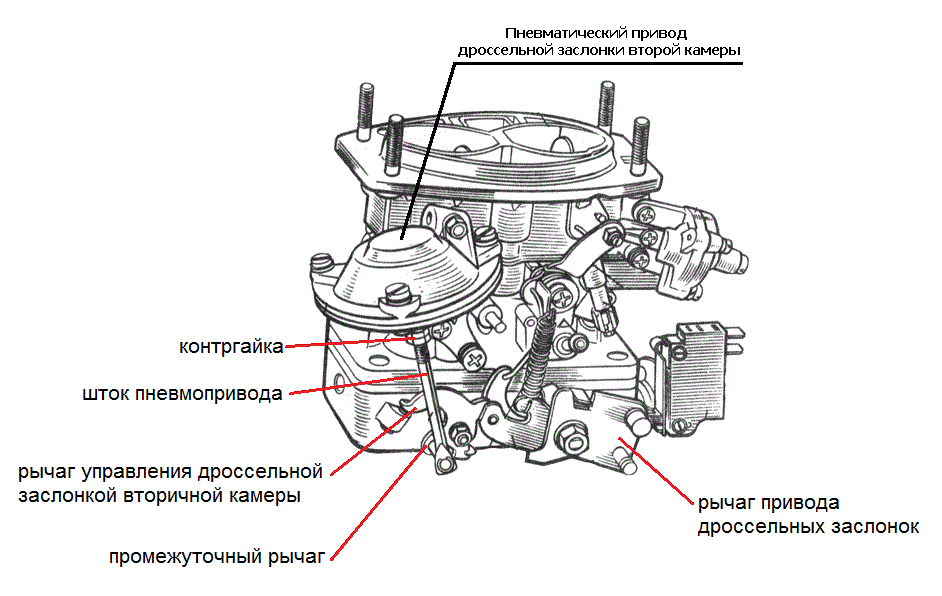

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

заливом из-за загрязнения топливных каналов;
ошибочной настройкой зазоров;
неисправностью привода дроссельной заслонки;

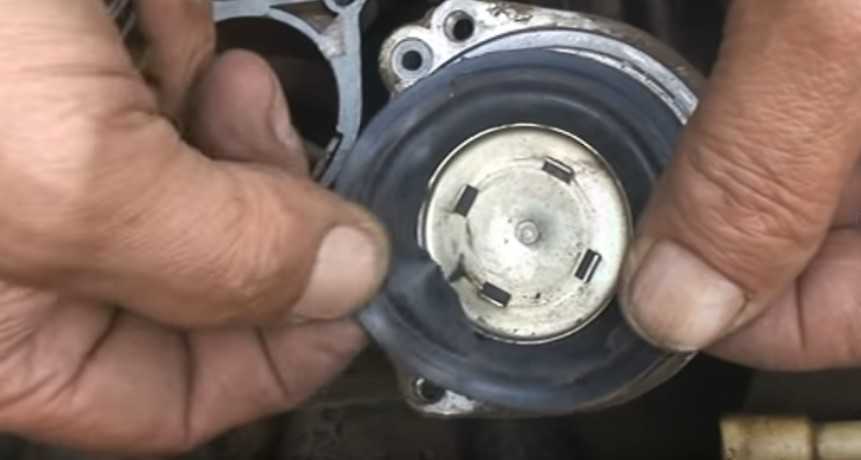

плохим состоянием диафрагмы пневмопривода;

выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

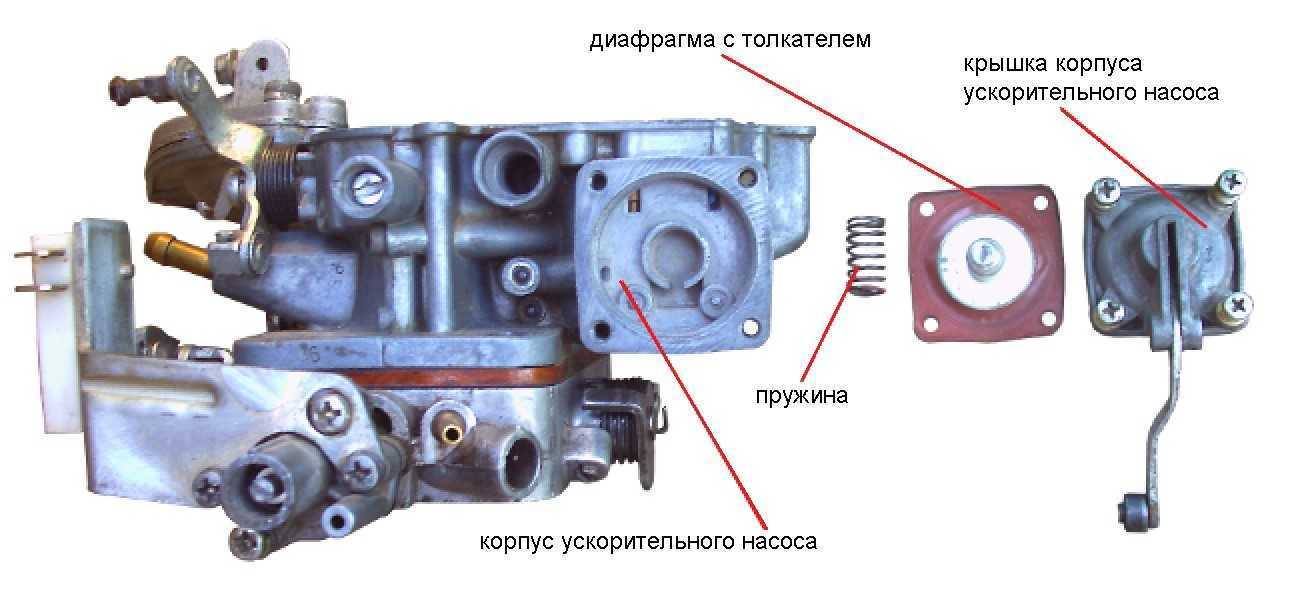

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана

Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние

Регулировка холостого хода ВАЗ 2107 карбюратор

Устойчивая работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при условии выполнения всех рекомендации руководства по эксплуатации. Исправный карбюратор при правильно выставленном угле опережения зажигания и зазорах между контактами трамблера.

Регулировка режима согласно технической документации должна производиться с применением прибора, определяющего уровень CO в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях системы карбюратора неспособны обеспечить устойчивую работу двигателя, при больших — возрастает расход топлива.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

неправильный уровень топлива в поплавковой камере;
засорение сетчатого фильтра, жиклеров и каналов;
ограничение или затруднения хода клапана в ЭПХХ;
подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
засорение воздушного фильтра;
подгорание контактов или неправильный зазор между ними;
некондиционные свечи;
неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Обслуживание и устранения неисправностей

Регламентные работы на системах, обеспечивающих работу двигателя следует начинать с его полного осмотра. Для удобства с карбюратора снимается корпус воздушного фильтра и производится осмотр всех воздушных трубок. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор демонтируется и производится его полная разборка с дефектацией и заменой неисправных деталей.

На следующем этапе производится диагностика, устранении выявленных неисправностей и регулировка системы зажигания. Рекомендуется мелкой наждачной бумагой почистить контакты в трамблере, заменить свечи и правильно установить угол опережения. Это можно сделать при помощи тестера или примитивной контрольной лампы. Переходить непосредственно к регулированию двигателя ВАЗ 2107 имеет смысл только в том, случае если приведены в порядок карбюратор и другие системы.

Настройка силового агрегата

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка досылается вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

В выхлопную трубу вводится датчик прибора, который определяет концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, которые характеризуют работу карбюратора.
В случае превышения установленных параметров винт качества смеси закручивается при помощи отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 подстраивается винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в данном режиме. В случае отсутствия прибора регулировка исправного карбюратора на автомобиле ВАЗ 2107 может быть произведена без него. При определенном навыке данная операция не займет много времени.

Регулировка режима холостого хода без прибора

Большинство опытных мастеров и водителей выполняют настройку силового агрегата ВАЗ 2107 следующим образом:

Винтом качества смеси карбюратора выставляются минимальные обороты, при которых двигатель работает неустойчиво, но не глохнет.
Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор будет обеспечивать устойчивую работу двигателя.

На практике такой способ применяется достаточно часто и при достаточном опыте водителя положительный результат гарантирован.

Регулировка поплавковой системы

После того как вы сняли карбюратор, лучше всего сначала отрегулировать поплавковую систему.

Если поплавок правильно отрегулирован, то его ход будет в диапазоне 6,5 мм с одной стороны, и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете использовать проверяющий шаблон, установив камеру вертикально. Так поплавок будет немного соприкасаться с шариком клапана, но не будет оказывать давление на него.

Регулировка уровня топлива

Если вы заметили, что у вас ход не соответствует 6,5 мм, то вам следует немного согнуть язычок игольчатого клапана, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за пропуск топлива в камеру. Когда в камере хватает бензина, поплавок поднимается, уменьшая поступление бензина, но если вы нажмете резко на газ, откроется дроссельная заслонка, топливо начнет интенсивнее расходоваться, и поплавок опустится, открыв клапан.

После этого нужно отрегулировать ход поплавка с другой стороны. Проверьте на наличие отклонений, отведя его от крышки до упора, расстояние должно составить 14 мм. В случае несоответствия этому значению, подогните упор кронштейна крепления поплавка так, чтобы получить расстояние не больше 14 мм.

После того как вы проведете описанные выше действия, поплавок будет иметь ход порядка 8 мм.

Регулировка карбюратора ВАЗ 2101

Хорошая работа двигателя напрямую зависит от того, насколько качественно его отрегулировали. Без проведения этих действий вы не сможете насладиться ездой на вашей машине без перебоев и неожиданностей. Итак, настройку карбюратора необходимо проводить для нормального функционирования вашего двигателя

От работы двигателя напрямую зависит не только скорость и мощность вашего любимого авто, но и, что немаловажно в наши дни, расход бензина!

Если настройка проведена неправильно либо вообще вы не посчитали нужным провести данные манипуляции, то вам придется переплачивать за расход топлива. Однако есть и хорошая новость – часто настраивать карбюратор вам не придется. Эту процедуру нужно проводить редко, главное правильно! Для начала прочистите его каналы, помойте ваш карбюратор (он тоже любит быть чистым), установите на него новые жиклеры. Все! Небольшие три действия – и ваш карбюратор «счастлив». А вам всего лишь время от времени будет нужно менять воздушные и топливные фильтры.

Единственный недостаток – это качество запчастей, которые вы покупаете на рынке, ведь вам могут попасться детали плохого качества. Это способно привести к перебоям в системе впрыска топлива. Поэтому помните поговорку «жадный платит дважды», и, если имеете возможность приобрести качественные запчасти, непременно сделайте это! Порадуйте вашу машину и сохраните свои нервы.

Как вам статья?

Мне нравится1Не нравится1

Проверка правильности настройки

После завершения регулировки нужно убедиться, что карбюратор работает оптимально. Для этого несколько раз нажмите педаль акселератора. Если двигатель плавно ускоряется и не останавливается, винты отрегулированы правильно. Неопытные автолюбители часто слишком сильно открывают дроссельную заслонку, что приводит к чрезмерному расходу топлива. Поэтому числовой винт должен находиться в таком положении, чтобы объема топлива хватало для стабильной работы двигателя на холостом ходу.

Регулировка карбюратора на ВАЗ 2101 не вызовет затруднений у опытных автовладельцев. Новичкам лучше всего проделать эту работу со знакомым мастером, так как с первого раза сложно правильно завинтить винты. Проведя такой ремонт аккуратно и по инструкции, вы сделаете двигатель ровным и надежным.

Настройка карбюратора ВАЗ 2107

Если причиной нестабильной работы двигателя ВАЗ 2107 является неисправность карбюратора, то отремонтировать силовой агрегат можно без привлечения квалифицированных специалистов. В большинстве случаев перебоев в работе мотора, регулировкой основных систем устройства можно полностью разрешить техническую проблему.

Регулировка ХХ карбюратора ДААЗ 2107

Если двигатель не заводится либо глохнет сразу после запуска, то такой диагностический признак указывает на неправильную работу карбюратора в режиме холостого хода. Восстановить функциональность системы питания двигателя на ХХ можно с помощью 2 винтов, при условии, что дозирующая система не забита мусором.

Регулировка карбюратора ДААЗ 2107 в режиме холостого хода осуществляется следующим образом:

Запустить двигатель и прогреть его до рабочей температуры (если мотор глохнет, то следует вытянуть трос подсоса на максимум).
Заглушить двигатель и полностью убрать подсос.
Найти на корпусе карбюратора 2 регулировочных винта.
Полностью закрутить винты.
Открутить винт «качества» на 3 оборота, а винт «количества» смеси на 4 оборота.
Запустить двигатель и вращением винта «количества» (находится над зеленой трубкой системы вентиляции картера) установить частоту вращения коленвала около 850 об/мин (устанавливается по штатному тахометру, находящемуся на приборной панели). Снижение оборотов холостого хода можно также добиться, если при выполнении регулировочных работ задействовать винт «качества».

На этом работу по настройке можно считать завершенной.

Регулировка поплавка карбюратора ДААЗ 2107

Если поплавок неправильно отрегулирован, то двигатель будет «заливать» либо устройства дозирования рабочей смеси не будет работать по причине отсутствия бензина в поплавковой камере. Для того чтобы убедиться в том, что этот элемент находится в исправном состоянии и правильно отрегулирован, потребуется демонтировать верхнюю крышку карбюратора.

Снятую крышку следует перевернуть и замерить расстояние от поплавка до картонной прокладки. Зазор должен быть равен 6 — 7 мм. При наличии отклонений осуществляется настройка карбюратора ДААЗ 2107 методом подгибания язычка, упирающегося в игольчатый клапан.

Поплавок карбюратора должен перемещаться в поплавковой камере без заеданий. Обеспечивается данное условие подгибанием крепления.

Правильно отрегулированный свободный ход поплавка также имеет большое значение, поэтому следует обязательно проверить этот параметр прежде, чем приступить к сборке карбюратора. Для выполнения этой работы можно использовать линейку. Вначале замеряется расстояние от нижнего дальнего угла поплавка до крышки карбюратора. Затем поплавок отодвигается вверх, и снова проводятся замеры. Разница в измерениях (ход поплавка) должна быть равна 8 — 9 мм. При несоответствии этому условию потребуется отогнуть упор, находящийся на корпусе поплавка.

Карбюратор 2107 – наладка механизма пуска и воздушной заслонки

Чтобы выполнить настройку ДААЗ 2107 потребуется заранее подготовить сверло диаметром 5 мм. Работа по наладке выполняется в такой последовательности:

Снять воздушный фильтр.
Включить подсос в карбюраторе (на полную).
Установить сверло между стенкой первичной камеры и заслонкой.
Если зазор будет существенно отличаться от значения 5 мм, то следует открыть доступ к регулировочному винту (находится под пробкой).
Шлицевой отверткой осуществляется регулировка зазора между стенкой первичной камеры и заслонкой.

После завершения работы установить ранее снятые элементы.

Регулировка дроссельной заслонки ВАЗ 2107

Для настройки дросселя понадобится медная проволока диаметром 0,7 мм и необходимый для демонтажа устройства набор инструментов. После снятия устройства с автомобиля слегка проворачивают рычаг управления дроссельной заслонкой и в образовавшийся просвет помещают медную проволоку. Если зазор окажется больше или меньше значения 0,7 мм, то следует немного подогнуть тягу, чтобы установить необходимое значение этого параметра.
