Система вентиляции картера ваз 2114 8 клапанов

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

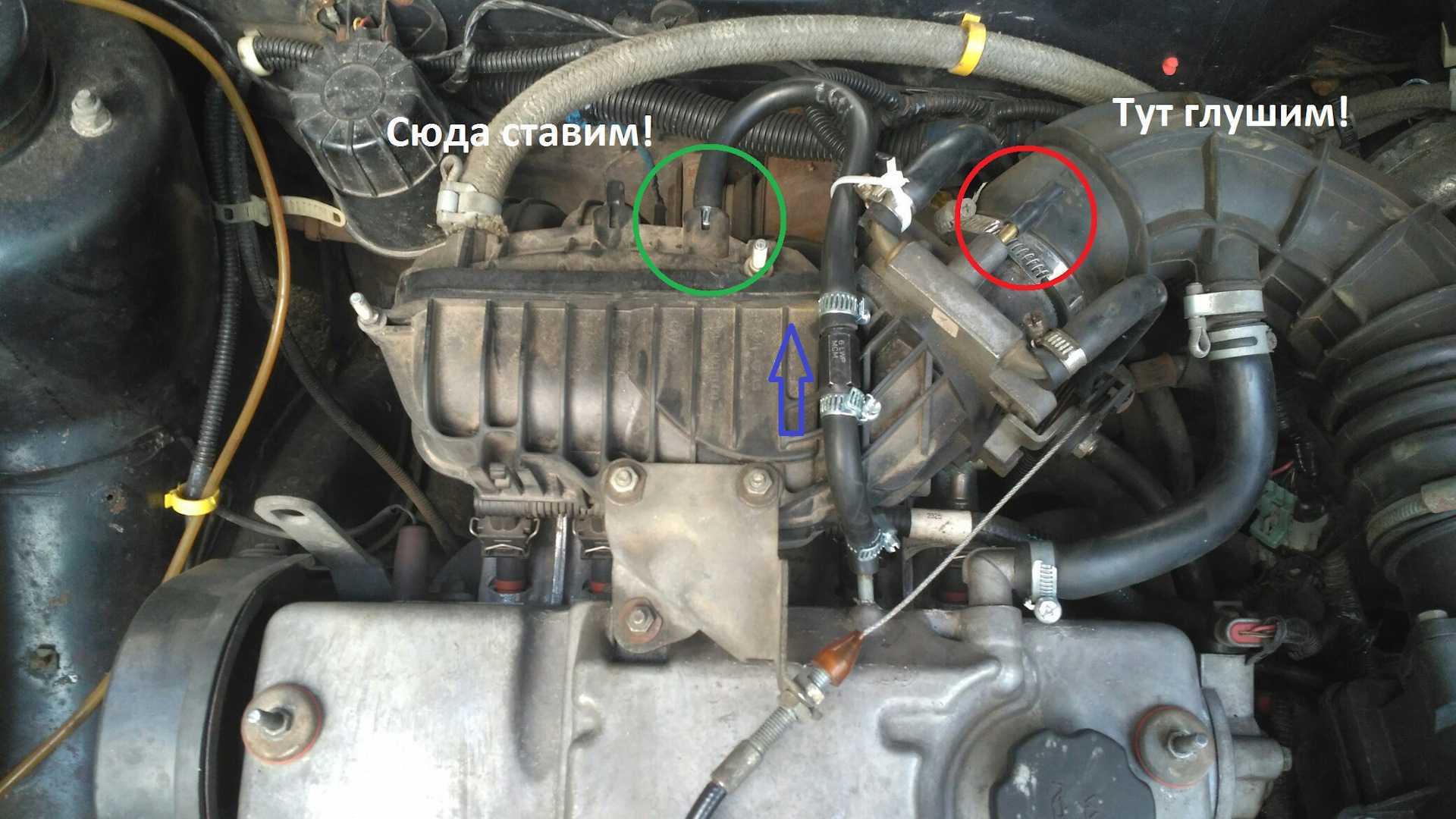

установка клапана PCV в систему вентиляции картерных газов ВАЗ установка клапана PCV в систему вентиляции картерных газов ВАЗ (тросовый дроссель) установка клапана PCV в систему вентиляции картерных газов ВАЗ (Е-ГАЗ)

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
Уменьшить вибронагрузку на холостом ходу
Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

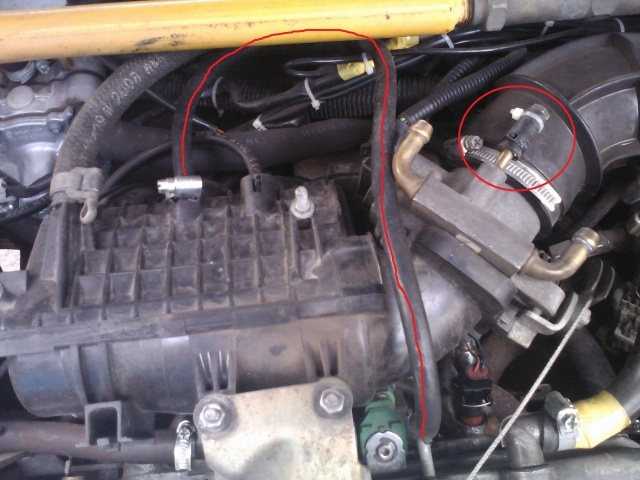

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
Улучшить режим работы двигателя.
Снизить вибронагруженность.
Снизить выброс масла в вентиляцию.

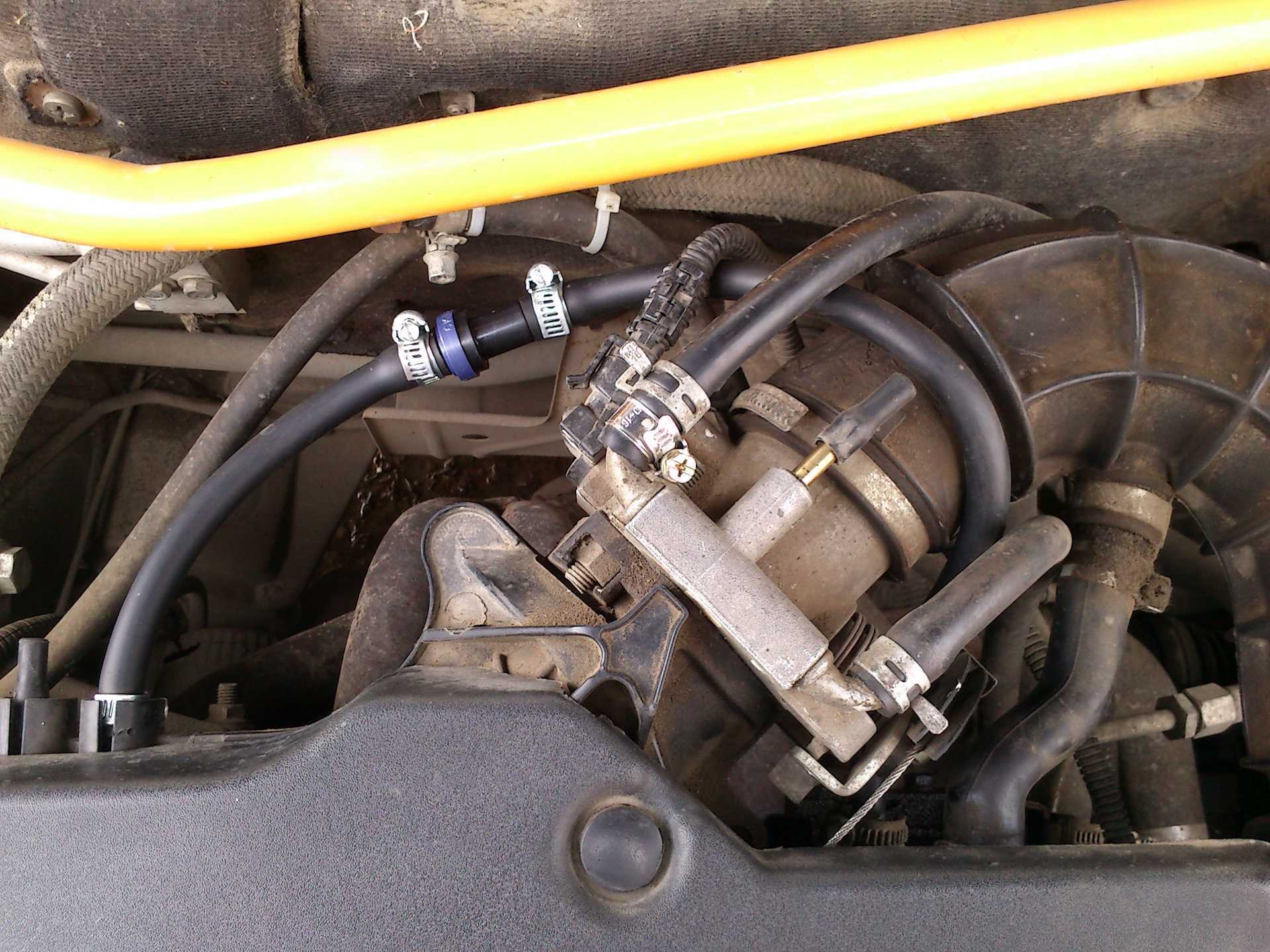

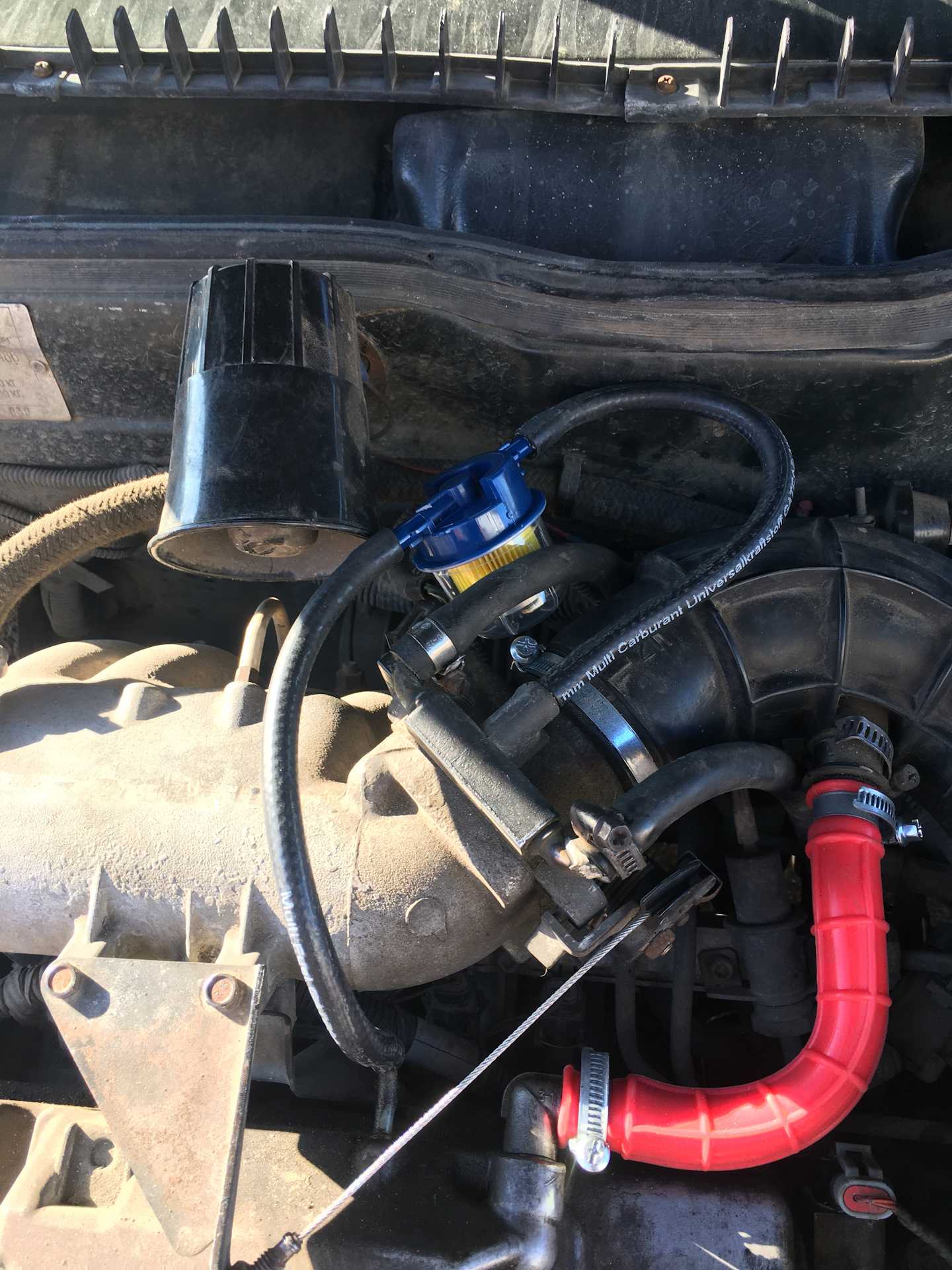

схема вентиляции с PCV клапаном, редукционным клапаном и эжекционным насосом схема вентиляции с PCV клапаном, редукционным клапаном и эжекционным насосом

Избавление от вибраций, провалов, трансмиссионных ударов.
Двигатель начинает работать более спокойно, мягко.
Усилие на педали тормоза становится меньше.
Кондиционер включается почти незаметно.

эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
хомуты (около 10 штук, 600 рублей);
тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
стандартный патрубок вентиляции.

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов ).

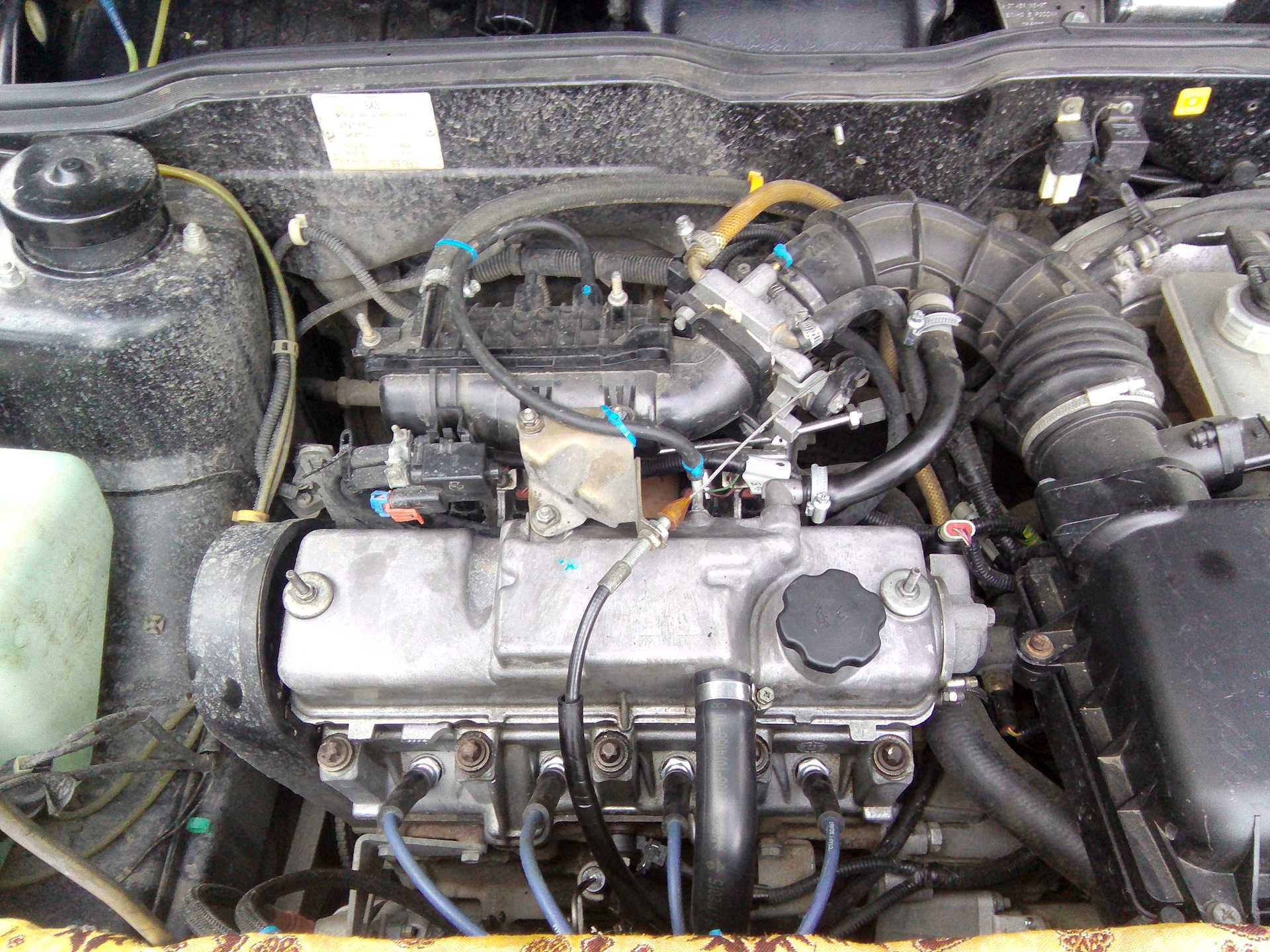

Такой элемент автомобиля, как система вентиляция картера ВАЗ 2114, служит для отвода неотработанных газов и их повторной подачи внутрь мотора на дожигание, в результате чего резко сокращается токсичность выхлопа. Но, в процессе эксплуатации автомашины, данная система засоряется, приводя в результате к неполадкам в работе двигателя. О том, что включает в себя вентиляция картера и о том, как ее почистить своими руками — мы сегодня и поговорим.

Система вентиляции картера

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

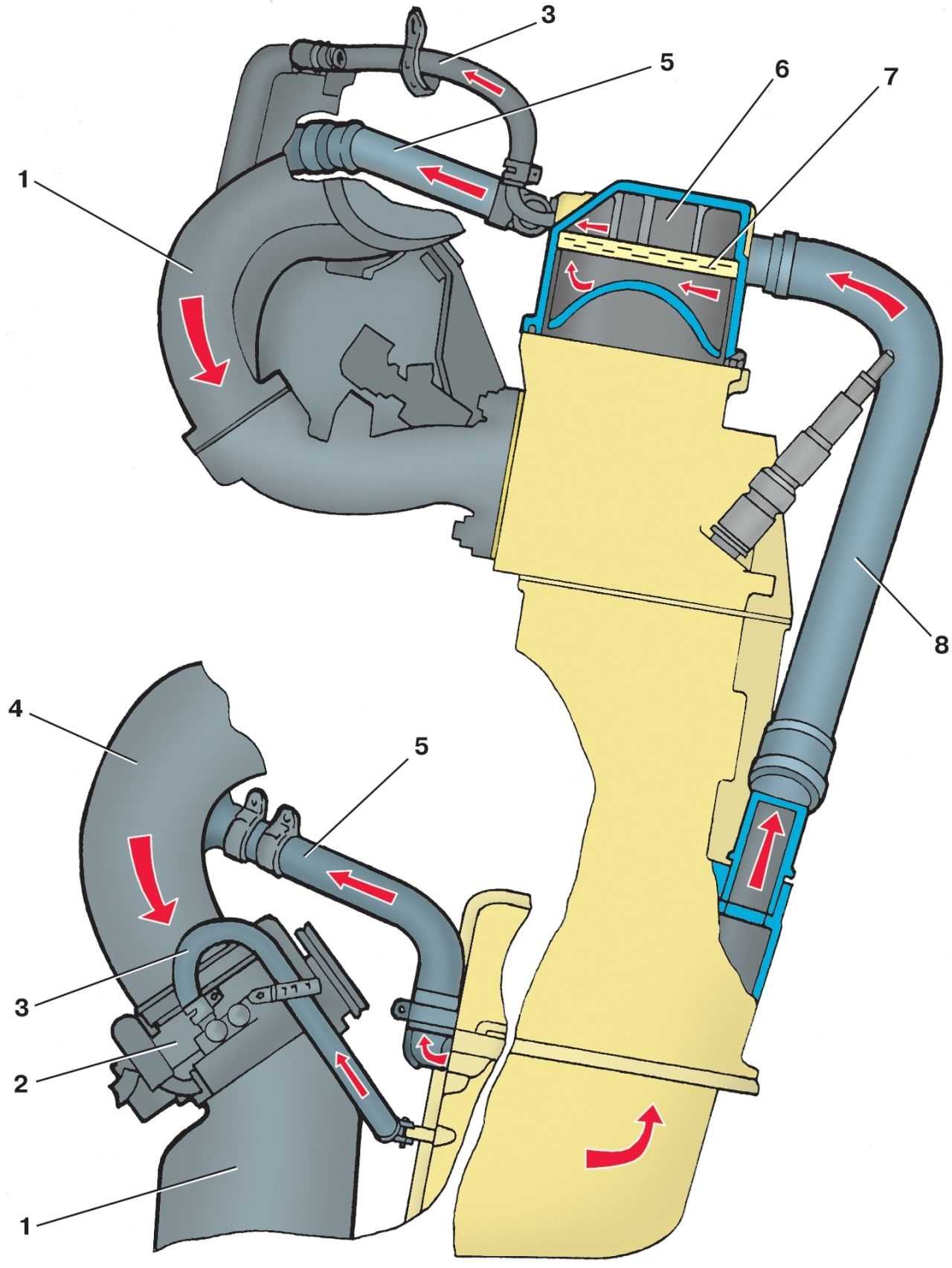

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

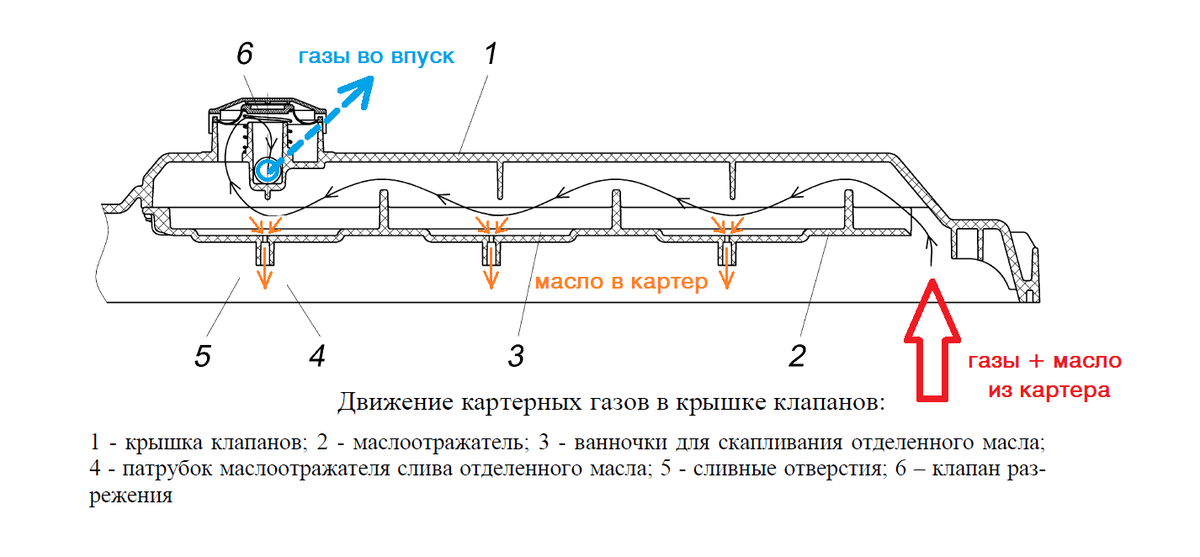

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Причины поломок системы охлаждения ВАЗ-2115

Для начала следует точно определить возникшую проблему, это может быть:

Неверное срабатывание термостата. Проверяем термостат на исправность: запускаем двигатель ВАЗ-2115 и ждем пока температура двигателя достигнет 97 градусов. Теперь ощупайте нижний патрубок, находящийся под термостатом: если он холодный, сломался клапан термостата.
Не хватает уровня охлаждающей жидкости или старую отработанную субстанцию нужно заменить на новую. Антифриз легко заменить, не прибегая к помощи профессионалов: подставив под машину емкость, слейте старый антифриз, затем хорошенько пройдитесь по системе охлаждения, очистив ее от грязи специальными моющими средствами, их можно приобрести в автомагазине. Осталось залить новую жидкость. ВАЗ-2115 инжектор проще в обслуживании, чем машина с радиатором. Чтобы слить жидкость при радиаторном устройстве, воспользуйтесь такой инструкцией:
- снимите с двигателя защиту;
- отодвиньте регулятор температурного режима печного отопителя влево, переставив на самую высокую температуру;
- откройте крышку расширительного бачка;
- подставьте под радиатор тару, оставьте в открытом положении сливную пробку и слейте старый антифриз (берясь за сливную пробку, делайте это бережно, иначе есть вероятность заливания генератора);
- 10 минут и антифриз слит, можно заливать новый тосол.
Нарушение герметичности системы охлаждения ВАЗ-2115. В замкнутом пространстве температура для закипания достигает 130 градусов, а в нормальных условиях составляет 108 градусов. Как видите, недостаточная герметичность провоцирует плохую работу системы охлаждения.

Как можно решить эту проблему? Купить специальный антифриз, но при этом внимательно читайте на упаковке состав – в средстве для охлаждения должны присутствовать флуоресцентные добавки. Эти компоненты обеспечивают подсветку в ультрафиолете, благодаря которой определить трещину становится намного легче, чем вслепую.

Теперь вы знаете точную схему системы охлаждения ВАЗ-2115 и сможете справиться с устранением поломок самостоятельно. Если не уверены в своих силах, заручитесь помощью друга и приступайте к ремонту.

Как очистить систему вентиляции картера автомобильного двигателя

сепаратор и клапан или пламегаситель.

Со временем эти дроссели могут засориться отложениями, переносимыми масляными парами, и, если их не разблокировать, возникающее в результате повышение давления приводит к утечке масла.

Большинство автопроизводителей рекомендуют чистить узел сапуна каждые 10 000–12 000 миль пробега.

Поскольку в настоящее время большинство автомобилей имеют закрытую или полузакрытую систему дыхания, которая включает в себя подпружиненный вентиляционный клапан, эти типы рассматриваются здесь.

ШАГ 1

Снимите крышку заливной горловины. Если он имеет вентиляционные отверстия и содержит марлевый фильтр, промойте его керосином и стряхните излишки перед тем, как установить на место.

ШАГ 2

На крышках без вентиляционных отверстий убедитесь, что резиновое уплотнительное кольцо прочно и способно обеспечить герметичное соединение. Если кольцо повреждено, установите новый колпачок.

ШАГ 3

Найдите вентиляционный клапан, на большинстве автомобилей он находится на одном конце вентиляционного шланга, соединяющего картер двигателя с впускным коллектором или воздухоочистителем карбюратора.

ЭТАП 4

Снимите узел клапана и очистите его старой кистью, смоченной в парафине

Проверьте его действие, осторожно вдавив клапан в корпус; он должен двигаться легко и свободно против небольшого давления пружины. Если он имеет липкое действие, которое не может быть улучшено очисткой, установите новый клапан

В этом может не быть необходимости, так как некоторые клапаны можно демонтировать после снятия стопорного кольца на конце.

ЭТАП 5

Дисковые клапаны, установленные на впускном коллекторе, также необходимо демонтировать для очистки. Эти клапаны имеют внутри подпружиненную диафрагму и верхнюю крышку, удерживаемую пружинным зажимом. Отодвиньте зажим в сторону, снимите крышку и выньте диафрагму и пружину под ней. Очистите все детали и соберите в обратном порядке.

ЭТАП 6

Отсоедините шланги и проверьте их на засорение. Чтобы прочистить загрязнённый шланг, протяните его, зацепив конец жесткой проволоки за небольшой кусок ткани. Проденьте проволоку через шланг и используйте ее, чтобы протянуть ткань.

ШАГ 7

При повторной сборке убедитесь, что все шланги плотно прилегают друг к другу и герметичны. Утечки воздуха вызывают неравномерную работу двигателя на холостом ходу.

Филип Н. @ EngineeringAll.com

Филип имеет высшее образование в области машиностроения и инспектор по неразрушающему контролю с обширными практическими знаниями в других областях техники и программного обеспечения.

Он любит писать и делиться информацией, касающейся инженерных и технологических областей, науки и окружающей среды, а также технических должностей. Его сообщения основаны на личных идеях, изученных знаниях и открытиях из инженерных, научных и инвестиционных областей и т. д.

Вы можете отправить свою статью для бесплатного просмотра и публикации, используя страницу «ПУБЛИКАЦИЯ ВАШЕЙ СТАТЬИ» в кнопках МЕНЮ.

Если вам понравился этот пост, поделитесь им с друзьями, используя кнопки социальных сетей.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОДПИСАТЬСЯ НА НАШУ ОБНОВЛЕННУЮ ПОЧТУ вентиляции автомобильных двигателей

Система улавливания паров бензина

610 Google+

Система улавливания паров бензина устройство.

При эксплуатации автомобиля в его топливном баке скапливаются пары бензина. Для предотвращения попадания паров в атмосферу применяется система улавливания паров бензина. Основным элементом этой системы является адсорбирующий фильтр (адсорбер). Кроме того в систему входят сепаратор, аварийный блокировочный (гравитационный) клапан, предохранительный клапан и двухходовой клапан бензобака. Сепаратор служит для отделения паров от бензина и предотвращает попадание топлива в адсорбер при полностью заправленном баке и возможном расширении топлива.

Для предотвращения вытекания топлива при опрокидывании автомобиля система улавливания паров бензина оборудована аварийным блокировочным клапаном. При отклонении этого клапана от вертикали на величину больше 90 гр., происходит его закрытие.

При длительной работе двигателя на холостых оборотах в баке и системе улавливания паров появляется большое разряжение. Это может привести к деформации бака и элементов системы. Для предотвращения этого служит предохранительный клапан, который в этом случае сообщает систему с атмосферой, для выравнивания давлений.

Двухходовой клапан служит для соединения и отсоединения топливного бака от адсорбера при различных режимах работы системы.

Двигатель заглушен.

Когда двигатель автомобиля заглушен, в топливном баке создаётся давление за счёт испарения топлива. Пары топлива попадают в сепаратор. Туда же может попасть топливо под воздействием давления при полностью заправленном баке. Если бензин из за излишнего давления попадёт в трубопровод двухходового клапана, то сработает блокировочный и предохранительный клапаны. В этом случае происходит аварийный сброс давления наружу.

Сепаратор служит для отделения паров от бензина. Под воздействием давления открывается двухходовой клапан и пары по трубопроводу попадают в адсорбер, где происходит их поглощение активированным углём.

Работа после пуска двигателя.

После пуска и работы двигателя на холостом ходу, за счёт расхода топлива и снижения его объёма происходит снижение давления в бензобаке и перекрытие двухходового клапана. Это приводит к разобщению адсорбера и бензобака. В дальнейшем при продолжительной работе двигателя на холостом ходу в баке создаётся ещё большее разряжение и под воздействием давления паров из адсорбера двухходовой клапан открывается и производится частичная продувка адсорбера, то есть часть паров возвращаются в бак.Когда скорость автомобиля будет выше 20 км/ч, температура двигателя не ниже 80 гр. С, расчёт подачи топлива в цилиндры будет осуществляться по замкнутому циклу, то есть с участием показаний датчика кислорода и двигатель будет работать не на холостых оборотах (дроссельная заслонка открыта более чем на 2%) начнётся процесс продувки адсорбера. При этом контроллер кратковременно начнёт подавать питание на клапан продувки адсорбера.

Частота импульсов зависит от режима работы двигателя и находится в пределах 16 Гц. При срабатывании клапана продувки происходит сообщение фильтрующего элемента адсорбера с атмосферой, откуда поступает наружный воздух, и впускным коллектором, куда попадают пары бензина выветриваемые из фильтрующего элемента. При снижении скорости автомобиля ниже 2 км/ч или открытие дроссельной заслонки больше чем на 98%, контроллер прекращает подачу питания на клапан продувки адсорбера.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

admin 02/10/2011″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

Несколько рекомендаций

Специалисты настоятельно советуют не делать никаких ручных скруток, поскольку они довольно часто являются источником возгорания автомобилей. Поэтому лучше всего заменить проводку полностью или хотя бы тщательно поработать паяльником.
Перед тем как приобретать прикуриватель, следует попросить продавца прозвонить его тестером. Это обезопасит вас от повторного визита в магазин и процедуры замены некачественного прикуривателя на новый.
При проведении абсолютно любых работ, связанных с электрической частью автомобиля, необходимо снять плюсовую клемму аккумуляторной батареи.

Прочистка вентиляции картера 2108, 2109, 21099

Находящееся там моторное масло под давлением начинает выгоняться через сальники коленчатого и распределительного валов, прокладку клапанной крышки, пробку ее маслозаливной горловины, выбрасываться в корпус воздушного фильтра. В итоге карбюратор забивается, двигатель начинает «троить» и глохнуть, свечи зажигания покрываются нагаром, снижается мощность и приемистость, увеличивается угар моторного масла и т.д.

Аналогичные симптомы могут возникнуть при износе поршневой группы двигателя (кольца, поршни, цилиндры), но так как искать причину неисправности нужно начинать с самого простого, следует сначала прочистить систему вентиляции, так как это менее затратно и проблемно, чем капитальный ремонт двигателя. Поршневую потом можно будет проверить, произведя замер компрессии в цилиндрах двигателя.

Порядок прочистки системы вентиляции картера двигателя с карбюратором Солекс 2108, 21081, 21083 и аналогичных им

Последовательно снимаем и прочищаем элементы малой и большой ветвей вентиляции картера. Для прочистки используем ацетон или бензин, зубную щетку, медную проволоку. Продуваем сжатым воздухом из насоса или компрессора, попутно контролируя легкость его прохождения.

— Прочищаем сапун

Демонтировать с двигателя его не нужно, просто прочистить щеткой, смоченной в бензине канал отвода картерных газов от загрязнений. Продуть сжатым воздухом. См. фото выше.

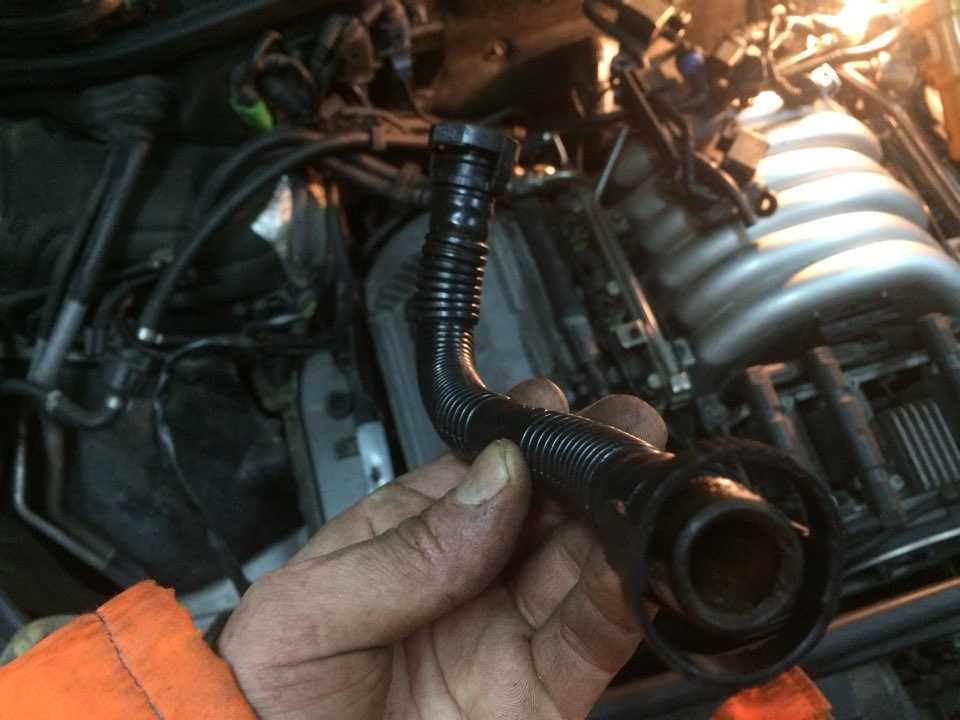

— Прочищаем большой вытяжной шланг

Отсоединяем его от патрубка на клапанной крышки двигателя и от сапуна. Промываем бензином (заливаем вовнутрь и взбалтываем, потом проливаем водой). Продуваем сжатым воздухом.

— Прочищаем шланг отвода картерных газов в полость корпуса воздушного фильтра двигателя

Отсоединяем шланг от патрубка на клапанной крышке. Снимаем корпус воздушного фильтра. Отсоединяем шланг от корпуса. Прочищаем сам шланг и патрубок под него на корпусе воздушного фильтра.

— Прочищаем шланг отвода картерных газов в задроссельное пространство

Отсоединяем его от штуцеров на карбюраторе и на клапанной крышке. Проливаем, продуваем.

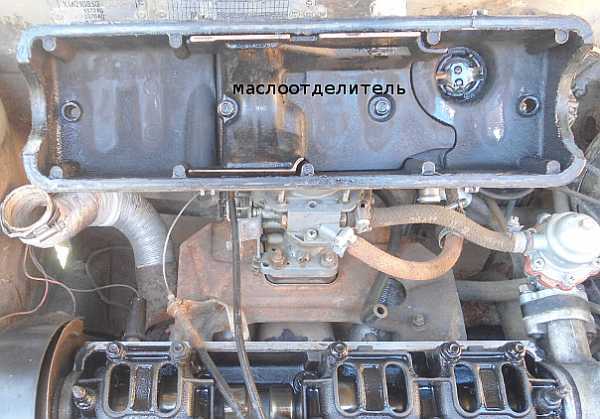

— Прочищаем маслоотделитель

Для доступа к маслоотделителю необходимо снять клапанную крышку двигателя. Отвернув два болта на 10, отсоединить маслоотделитель от внутренней поверхности клапанной крышки. Промываем маслоотделитель бензином. Продуваем сжатым воздухом. См. «Прочистка маслоотделителя двигателей 2108, 21081, 21083».

— Прочищаем штуцер и канал с калиброванным отверстием в карбюраторе Солекс

Можно прочистить при помощи медной проволоки, не демонтируя карбюратор с двигателя. После прочистки продуть сжатым воздухом. В случае сильного загрязнения, для их прочистки придется снимать карбюратор.

После прочистки устанавливаем все элементы системы вентиляции картера двигателя обратно, при необходимости заменив хомуты крепления шлангов или сами шланги, если повреждены. В ходе эксплуатации автомобиля, проверяем, прекратилась ли течь масла под сальники и уплотнения. Если нет, проверяем исправность поршневой группы двигателя.Примечания и дополнения

— На двигателях 2111 автомобилей ВАЗ 2108, 2109, 21099 прочистка системы вентиляции производится аналогичным образом с учетом того, что там нет карбюратора, а есть блок дроссельной заслонки со штуцером под тонкий шланг малой ветви вентиляции картера от клапанной крышки.

— После проведения прочистки системы вентиляции на карбюраторном двигателе имеет смысл прочистить воздушные жиклеры ГДС карбюратора Солекс и заменить фильтрующий элемент воздушного фильтра двигателя.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

— Система вентиляции картера двигателя 2108, 21081, 21083, схема

— Система вентиляции картера двигателя 2111, схема

— Прогорел клапан, признаки, причины

Очистка системы вентиляции картера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!Система вентиляции картерных газов – она присутствует во многих бензиновых автомобилях, за счёт неё экология не сильно загрязняется и все отработанные газы посылаются обратно в двигатель автомобиля на догорание, в стареньких автомобилях эту систему переделывают сами люди таким образом, чтобы все шланги вентиляции картерных газов выходили наружу (А связано это всё с тем, что двигатель начинает выпускать загрязнённые картерные газы и если они будут лететь обратно в движок, то они его просто душить от этого будут), из-за такого страдает экология сразу предупреждаем, но у двигателя повышается мощность и ему значительно легче дышать будет.

Примечание!Чтобы почистить систему картерных газов, Вам будут нужны: Отвёртки, ключи всевозможные и пассатижи!

Очистка системы вентиляции картера
Дополнительный видео-ролик

Где находится система вентиляции картера?Данная система состоит из двух шлангов (Указаны стрелками) и из фильтра, который пропускает через весь грязный воздух, частички масла и тем самым очищает весь воздух от этой дряни, сам фильтр располагается в крышке клапанов (Место расположение указано зелёной стрелкой), более подробно если Вы хотите его увидеть, посмотрите на маленькое фото, он выполнен в виде пакета сеток.

Примечание!Принцип же работы системы вентиляции таков, при работе двигателя, смесь сгорает и по большей степени все уходит в выхлопную трубу, но все же чуть чуть через кольца поршней пары прорываются и в этом случае в работу уже вентиляция вступает, за счёт неё эти пары выходят сперва по нижнему патрубку вентиляции (Указан синей стрелкой на фото выше), затем очищаются фильтром и переходят уже в очищенной форме в верхний шланг, шланг малой ветви вентиляции (Указан красной стрелкой), и тем самым эти недогоревшие пары, летят обратно в двигатель автомобиля, на повторное сгорание, так и работает система вентиляции!

Когда нужно прочищать систему вентиляции картера?Когда фильтр забивается грязью, когда шланги засоряются, в двигатель начинает лететь вся эта грязь, чтобы грязь не летела, нужно периодически промывать фильтр и шланги внутри чистить тряпочкой, периодичность эта зависит от того, насколько двигатель изношен, в новых движках первые тыс.

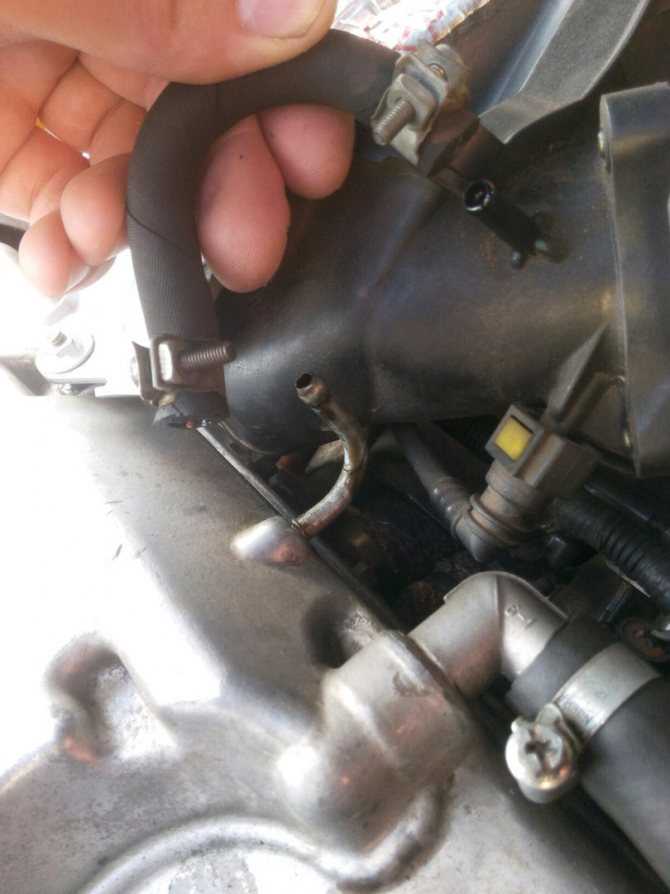

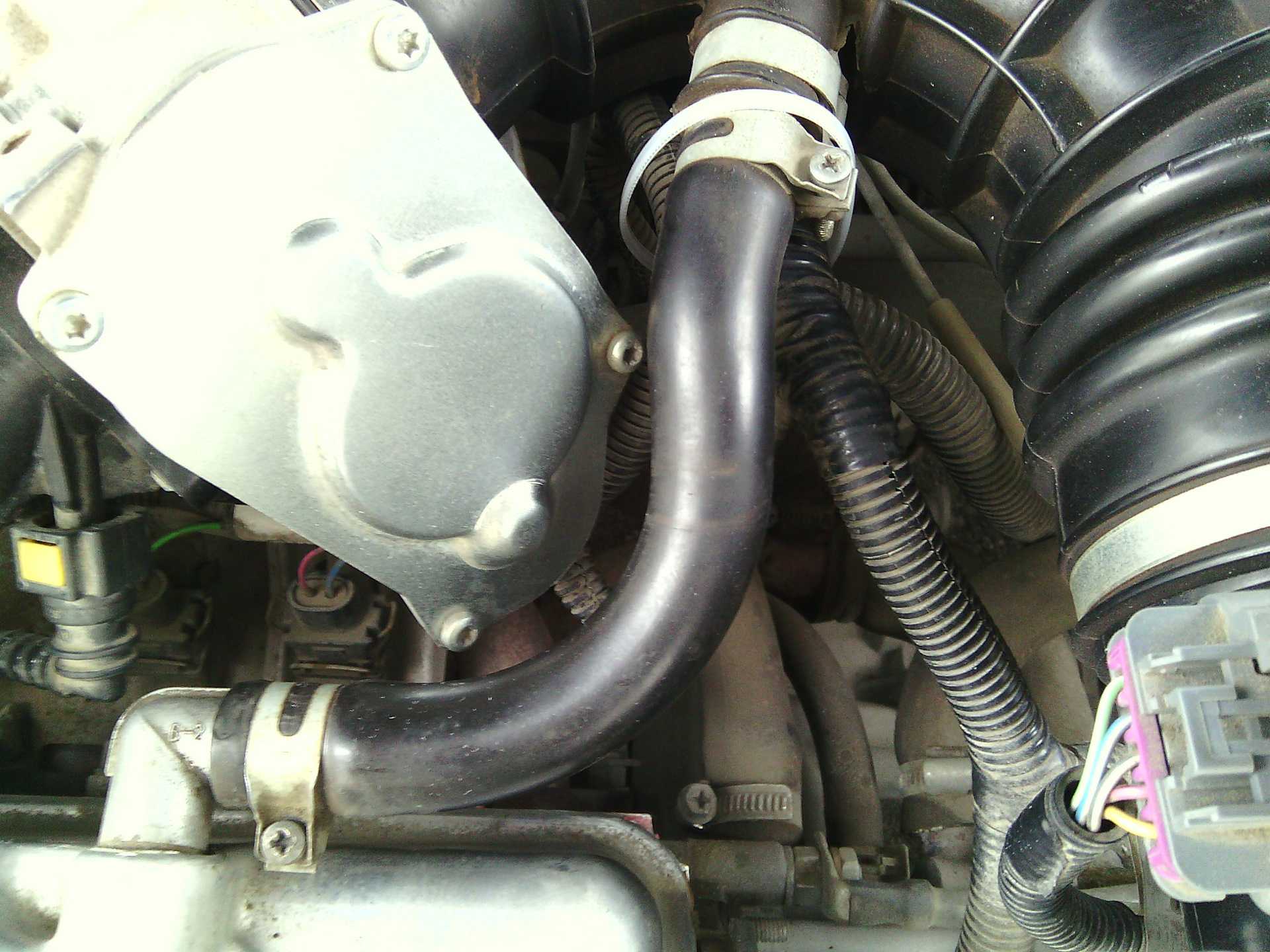

1. В начале снимаются шланги, какие именно к вентиляции картера относятся мы уже в начале статьи говорили, так вот их снять будут нужно и внутри промыть и тряпочкой протереть (Снимаются шланги легко, они хомутами крепятся), если шланги все потресканные, то рекомендуем их сменить на новые.

2. Теперь кончик троса дроссельной заслонки от сектора дроссельного узла отсоедините, более подробно как это сделать, Вы найдёте в статье под названием: «Замена троса дроссельной заслонки», там будет пункт 1 и в нём 4 фотографии, Вам именно 2 и 3 нужна и описание к ним прочтите.

3. Затем гаечным ключом или накидным (Чем удобней, резьбу главное не сорвите), выверните два болта которые к ресиверу кронштейн троса дроссельной заслонки крепят (см. фото 1) и отложите кронштейн вместе с тросом в сторонку, чтобы не мешал он, после чего отверните две гайки которые крышку Головки Блока Цилиндров крепят (см. фото 2), снимите находящиеся под ними металлические шайбы, резиновые втулки (см. фото 3) и в завершение, снимите саму крышку с головки блока цилиндров.

Примечание!Снятые резиновые втулки проверьте, по необходимости замените на новые если они порваны будут или потеряют свою эластичность, кроме того под крышкой Головки Блока который у Вас снята, будет располагаться резиновая прокладка, она в любом случае подлежит замене на новую, даже если старая ещё по вашему мнению находиться в неплохом состоянии!

4. Как только крышка будет снята, переверните её и внутри неё Вы найдёте два болта, которые крепят корпус маслоотделителя, данные болты будет нужно выкрутить (см.

Дополнительный видео-ролик:Если решите вывести шланг вентиляции картера в атмосферу (К примеру двигатель износился и тем самым вентиляции душит Ваш мотор), то просмотрите ролик ниже, в нём как раз говориться как это сделать, а так же в нём рассказывается про небольшую доработку, благодаря которой, в двигатель будет лететь исключительно чистый воздух и частички масла туда с гораздо большей вероятностью не попадут.

Лада 2114 0-day › Бортжурнал › Маслоуловитель своими руками.

Всем привет! Давно не было записей. Буду потихоньку исправляться. Начну пожалуй с записи о «масло помойке». При больших оборотах в «голове» создаётся большое давление и оно несёт через сапун в воздушный фильтр масло, что не есть хорошо. От этого начинает страдать ДМРВ, засоряться дроссель (плавают обороты). Ну и как говорится, почему бы и себе сие изделие не сделать.

— Бачок гидроусилителя от волги (металлический). — Два «Г» образных штуцера для уровня. — Сливной кранчик. — 4 мет.губки. — 2 шланга.

Лишний припой обточил напильником и потом наждачкой.

В нижней крышке сделал сливной кран.

С бачком было всё готово. Оставалось только изготовить крепление. Так как справа у меня стоит адсорбер, то пришлось делать с противоположной стороны. Из 2мм куска железа вырезал две пластины и приварил их друг к другу.

Далее оставалось только всё это дело загрунтовать и покрасить.

Ну и вот готовый вариант, полностью собранный.

Затем набил губками бачок, вокруг крепления и в места соприкосновения с кузовом приклеил битопласт и сплен.

Далее отнёс всё это дело к машине о благополучно установил. Так же на малый круг установил топливный фильтр, буду отслеживать изменения.

UPD.

После поездки в Саратов, через 3 дня после установки, пришлось переделать крепление, усилил его.

UPD2.

Фильтр малого круга меняю каждую 1000км, за это время в фильтре скапливается несколько капель масла, да и сам фильтр от коллектора начинает деформироваться. На большом круге, тоже есть немного масла, но прям самую малость на дне. Так что вполне рабочая штука, ведь масло во впуск не летит.

После сборки съездил на трассу покрутил, как следует мотор. Приехал домой, в бачке и топливном фильтре на данный момент сухо. Из плюсов выявил пока что то, что обороты стали ровнее держаться

Всем спасибо за внимание и удачи на дороге!)
