Очистка системы вентиляции картера

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

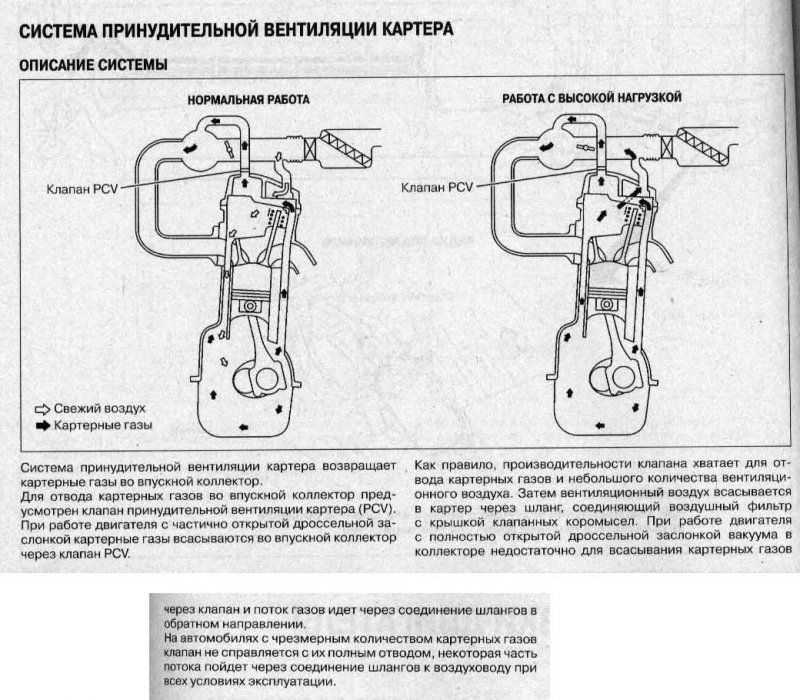

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
	Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Очистка системы воздушного фильтра

Система воздушного фильтра выполняет важную роль в работе двигателя ВАЗ 2101, так как от нее зависит качество воздуха, поступающего в цилиндры для сжигания топлива.

Чтобы обеспечить надлежащую работу фильтра, рекомендуется проводить его регулярную очистку. Во-первых, необходимо удалить фильтрующий элемент из системы. Для этого открыть крышку корпуса фильтра и аккуратно вынуть его.

При этом следует обратить внимание на состояние фильтрующего элемента. Если он сильно загрязнен или деформирован, то следует заменить его на новый

В случае мелкой пыли или налета, фильтр можно очистить.

Очистку следует проводить сухой мягкой щеткой или выдувать при помощи компрессора. Во время очистки необходимо следить за тем, чтобы не повредить фильтрующий элемент.

После очистки фильтрующего элемента следует обратно установить его в систему воздушного фильтра. Убедитесь, что он правильно расположен и надежно закреплен.

После проведения очистки системы воздушного фильтра рекомендуется проверить его работу, а также состояние клапана заслонки и крышки корпуса. При необходимости можно произвести дополнительную регулировку или замену деталей.

Регулярная очистка системы воздушного фильтра позволит поддерживать надлежащее качество воздуха, поступающего в двигатель ВАЗ 2101, и обеспечить его эффективную работу.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Воздушный фильтр автомобиля

Многие считаю, что воздушный фильтр — это обычный узел и не нуждается в особом уходе. В особенности, если у него современный, дорогостоящий воздухоочистительный элемент. Вследствие этого многие автомобилисты нечасто проверяют его состояние и ездят, пока он не станет похож по виду на обычную тряпочку. Что бывает вследствие подобного безразличия — знают не все. В этой статье мы коснемся вопроса, что собой представляет воздушный фильтрующий элемент ВАЗ 2109 и для чего именно он предназначен.

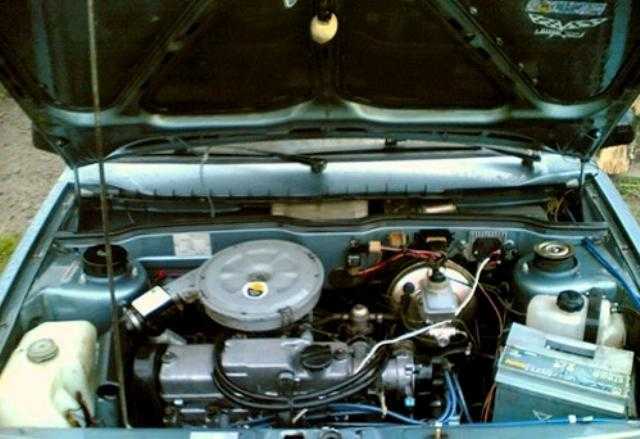

Двигатель ВАЗ 2109

Для того, чтобы образующаяся горючая смесь в двигателе ВАЗ 2109 с карбюратором или инжектором сгорала полностью, нужно, чтобы в ней содержание воздуха было выше, чем содержание горючего в 15-20 раз. Как правило, автомобиль на сто километров потребляет около пятнадцати кубометров атмосферного воздуха, в котором могут находяться частички пыли, песчинки, семена растений и другой сор. Без фильтра эти частички могут оказаться внутри мотора, независимо, какая в нем система впрыска: инжектор или карбюратор, и впоследствии будут оказывать на трущиеся детали абразивное действие, что приведет их к преждевременному износу.

Для решения этой проблемы и предназначен воздушный барьер на ВАЗ 2109. Кроме своего главного назначения, он в свой черед отлично справляется с функцией глушителя и охладителя горючего.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV.

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

• Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
• Уменьшить вибронагрузку на холостом ходу
• Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
• Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
• Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

• Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
• Улучшить режим работы двигателя.
• Снизить вибронагруженность.
• Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

• Избавление от вибраций, провалов, трансмиссионных ударов.
• Двигатель начинает работать более спокойно, мягко.
• Усилие на педали тормоза становится меньше.
• Кондиционер включается почти незаметно.

Потребуется:

• эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
• редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
• клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
• хомуты (около 10 штук, 600 рублей);
• тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
• стандартный патрубок вентиляции.

Пример установки на видео:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).

Ключевые слова: двигатель lada xray | двигатель лада веста | двигатель лада ларгус | двигатель лада гранта | двигатель лада калина | двигатель лада приора | двигатель нива | универсальная статья

14

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Подрамник Lada Largus доработали на заводе

Установка камеры заднего вида на Lada Granta, Priora и Kalina

Что делать если на Лада Веста и XRAY плохо греет печка

Правильная шумоизоляция арок колес автомобиля своими руками

Необходимый инструмент

Чтобы почистить сапун на двигателе ВАЗ, проверить и заменить шланги, не нужно особых навыков и специализированного оборудования, достаточно стандартного набора. Для выполнения работы потребуется:

• набор ключей №№ 7-13;
• отвертки плоской и крестообразной формы;
• промывающая жидкость, подойдет керосин;
• емкость, где будет проходить промывка;
• ветошь;
• прокладка для сапуна;
• термостойкий герметик на основе силикона;
• при необходимости потребуется набор новых шлангов – отдельно для карбюратора и инжектора.

Данный инструмент можно найти в любом гараже, поэтому с его подбором не возникает никаких проблем. Ветошь лучше брать такую, которая не разделялась бы на отдельные элементы, поскольку при промывке они могут попасть в двигатель.

Чистка сапуна ВАЗ-2107

Со временем в системе вентиляции картера накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания.

Внутри двигателя повышается давление и появляются течи масла через уплотнения.Также происходит загрязнение воздушного фильтра и карбюратора, а на инжекторе — дроссельного узла и подводящего патрубка с расположенными в них датчиками.

Все это может повлиять на стабильность работы двигателя, особенно с большим пробегом.Также, следует обратить внимание на целостность резиновых шлангов

Если на карбюраторе это не так критично, то на инжекторе неучтенный подсос воздуха может повлиять на смесеобразование и, соответственно, работу двигателя.Рекомендуется чистить систему картера периодически перед заменой масла. Рассмотрим на примере инжекторного двигателя, совместив с заменой потрескавшихся шлангов.

Для этого нам понадобятся:— ключи на 7, 8, 10 и 13— плоская и фигурная— керосин или другая жидкость для промывки— тряпки— емкость для промывки— новая прокладка крышки сапуна— температурный силиконовый герметик— новые шланги (для карбюратора и инжектора различаются)

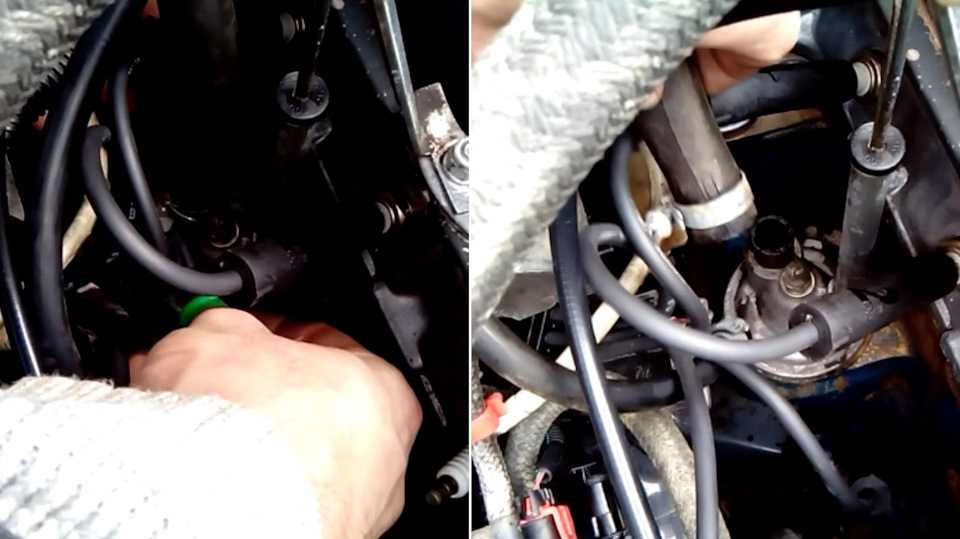

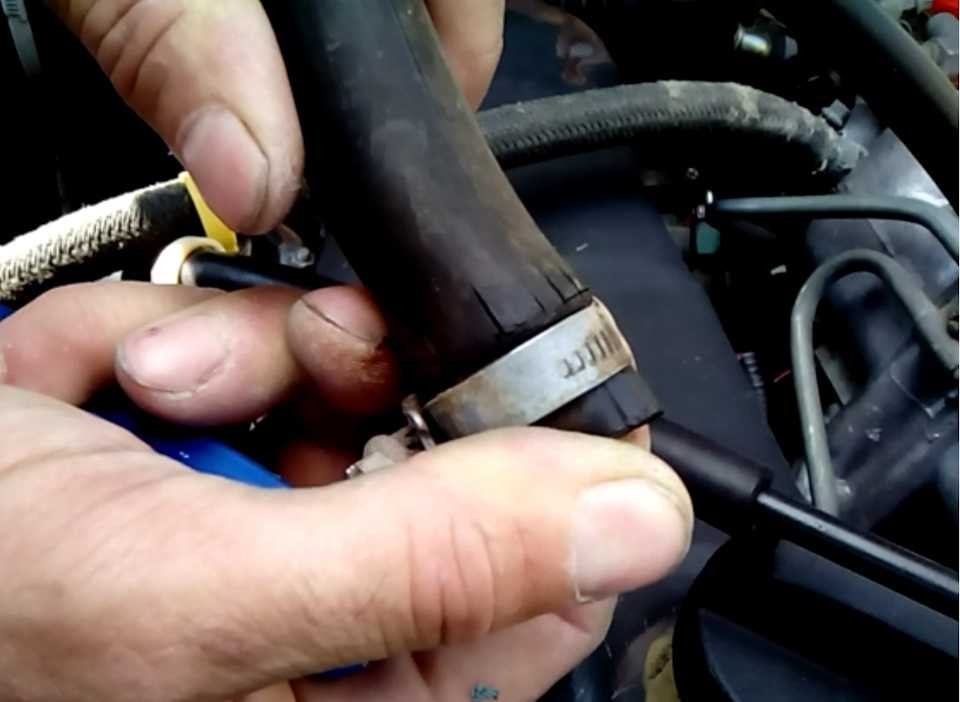

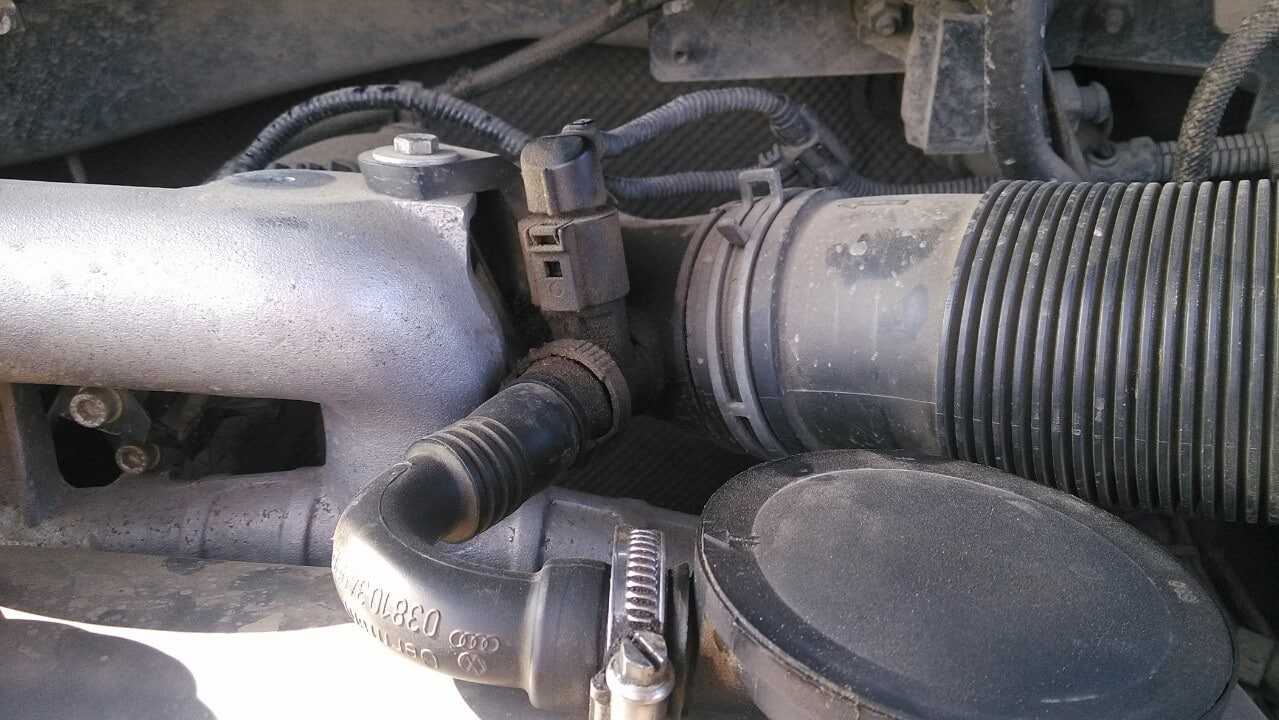

Для начала, ослабляем хомуты крепления шлангов на крышке сапуна и дроссельном узле, снимаем их.

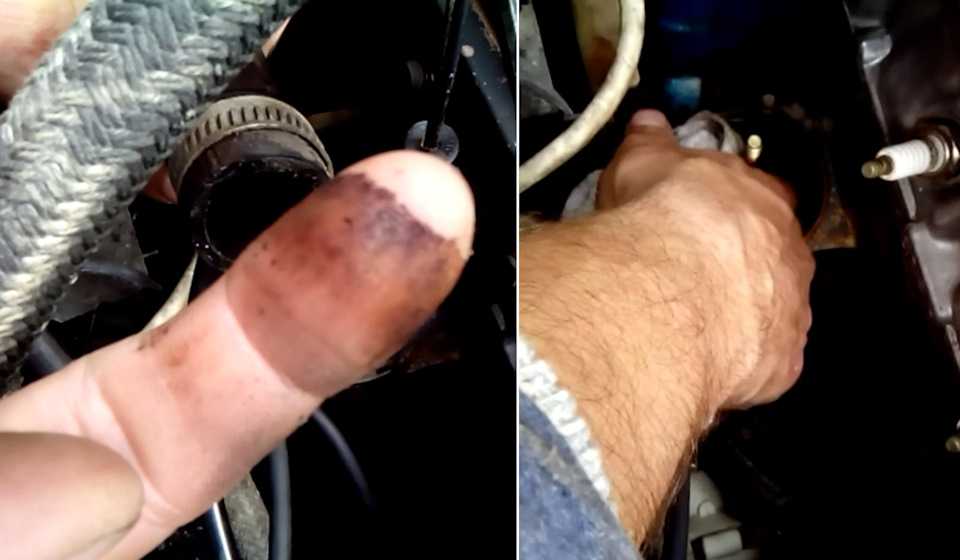

Вынимаем указатель уровня масла (щуп), отворачиваем гайку крепления крышки сапуна и снимаем крышку. Не теряем медную уплотнительную шайбу (при необходимости меняем на новую).

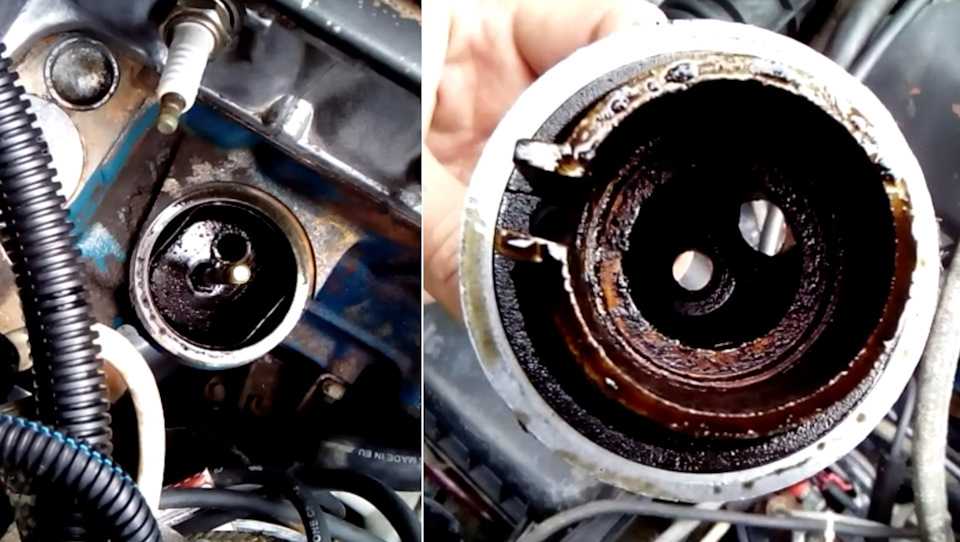

Тряпкой, смоченной керосином, протираем внутреннюю полость маслоотделителя, стараясь не допустить попадания керосина и загрязнений в картер двигателя.

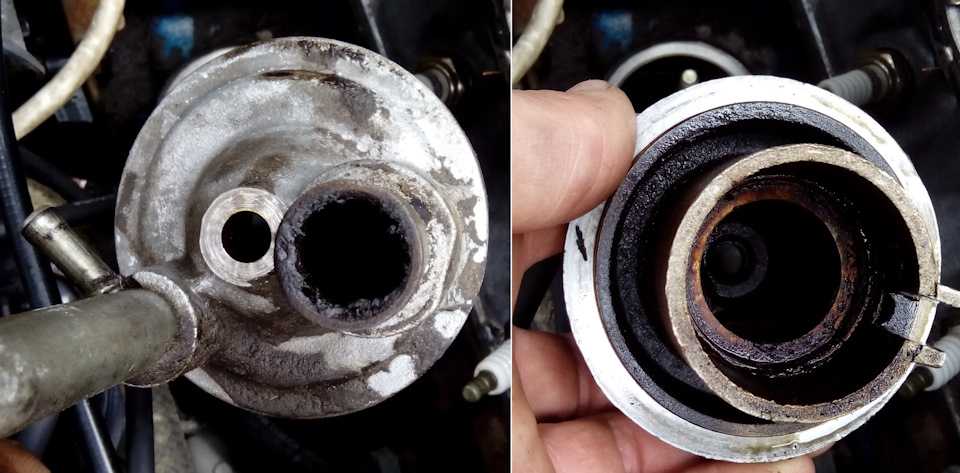

При сильном загрязнении маслоотделитель необходимо снять, открутив гайку (для этого понадобится специальный трубчатый ключ).Промываем керосином крышку сапуна, шланги (или заменяем на новые),

Теперь чисто

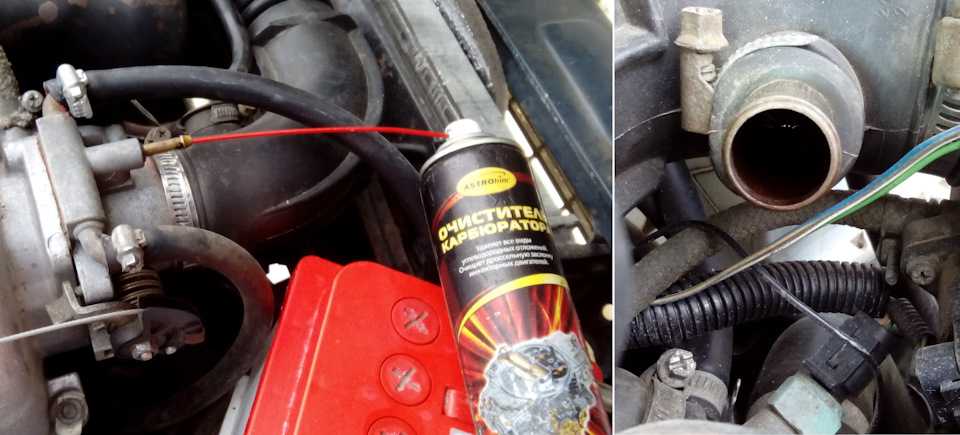

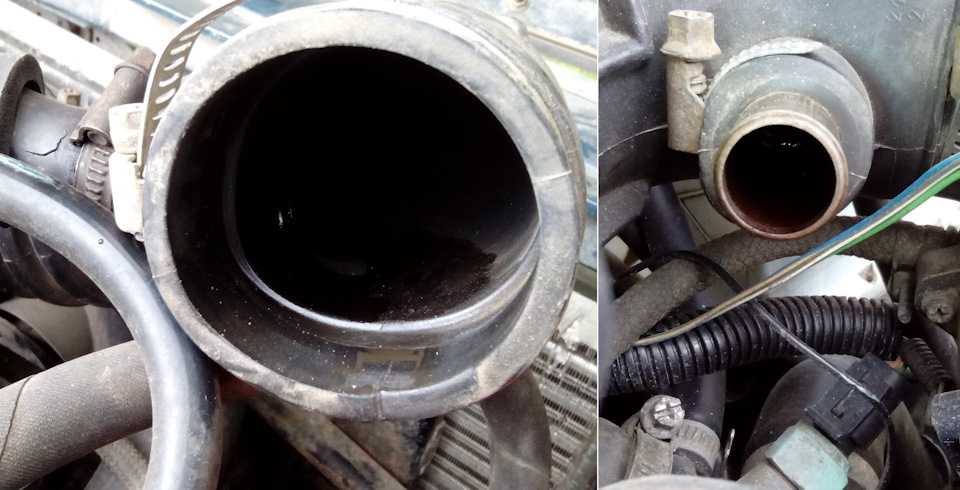

а также входные отверстия на дросселе и воздухоподводящем патрубке (лучше совместить с промывкой дросселя).

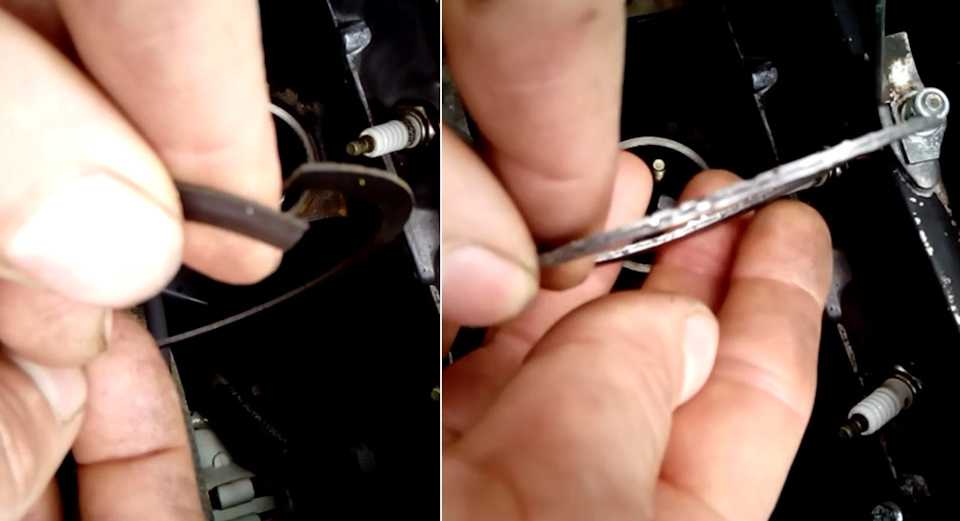

Осматриваем прокладку крышки сапуна: надорванную или сильно обжатую следует заменить.

Старая и новая

Прокладку для лучшего уплотнения с двух сторон смазываем тонким слоем герметика. Собираем систему в обратном порядке. Ориентируем крышку по месту вхождения щупа, чтобы он свободно входил и закручиваем.

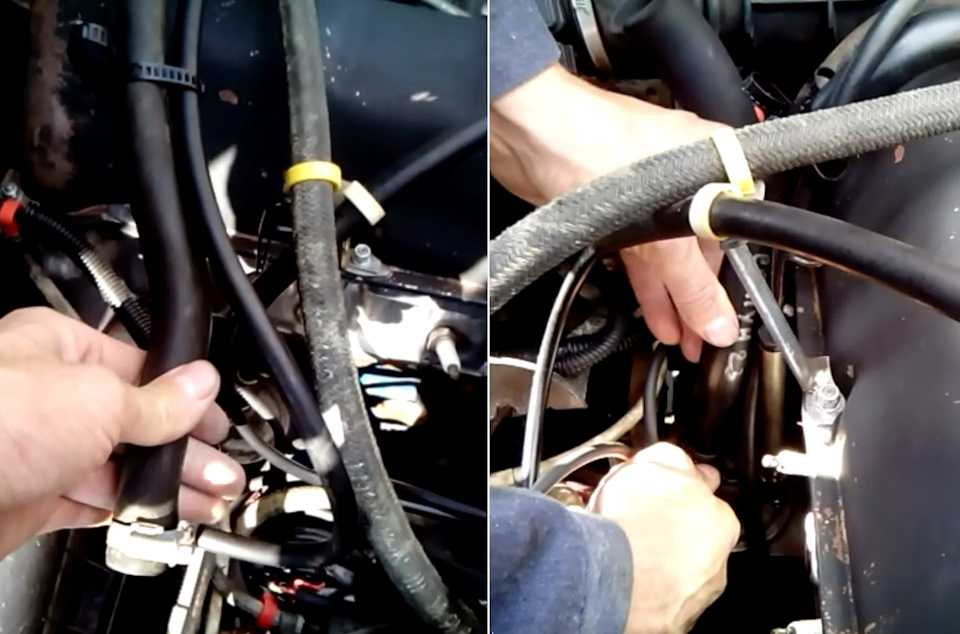

Одеваем новые шланги, надежно фиксируем хомутами.

Через определенный пробег необходимо будет проверить затяжку крышки сапуна снова.Небольшое видео:

В следующий раз разберем установку дополнительных фильтров — маслоотделителей на шланги.

Как поменять масляный насос ВАЗ 2107

Если проблема не в засорении редукционного клапана или сетки маслозаборника, насос необходимо отремонтировать или заменить новым. Замена масляного насоса ВАЗ 2107 выполняется следующим образом:

• установить машину на смотровую яму;
• очистить нижнюю часть двигателя, поддон и защиту картера от грязи;
• открутить болты крепления защиты картера (грязезащитного щитка) и демонтировать деталь;
• подставить емкость для масла под маслосливную пробку;
• выкрутить пробку и слить масло;
• открутить гайки, удерживающие нижние крепления передних опор мотора;
• подложив проставку, приподнять двигатель при помощи домкрата;
• вывести шпильки из опор поперечины;
• вывесить мотор на лебедке или на деревянном бруске, уложенным на передние крылья “семерки”;
• торцовым ключом на 10 открутить болты крепления поддона (19 штук);
• снять поддон и прокладку;
• очистить ножом поддон и прилегающую поверхность двигателя от остатков прокладки или герметика;
• ключом на 13 открутить пару болтов, крепящих масляный насос;
• снять маслонасос вместе с прокладкой;
• установить новый масляный насос вместе с новой уплотнительной прокладкой;
• затянуть болты крепления маслонасоса;
• установить крышку поддона вместе с новой прокладкой;
• равномерно затянуть 19 болтов, удерживающих крышку поддона;
• опустить двигатель и установить опоры двигателя на место;
• затянуть гайки крепления опор;
• установить защиту картера и затянуть болты крепления;
• залить новое масло.

На этом замена масляного насоса ВАЗ 2107 закончена. Остается завести двигатель и проверить рабочее давление масла в системе.

Добро пожаловать! Масляный насос – в народе его ещё называют просто «Маслонасос», выполняет он очень важную функцию при работе двигателя, а именно он подаёт масло которое находится в поддоне картера, подшипникам коленвала и далее по каналу масло идёт под давлением на кулачки и подшипники распределительного вала тем самым смазывая их.

Поэтому масляный насос играет очёнь большую и важную роль в двигателе автомобиля, и если он будет повреждён то пропадёт давления в системе смазки которое обязательно должно быть. (Более подробно о том что будет, если давления в системе смазки пропадёт, см. в статье под названием: «Полезная информация про давление масла на ВАЗ»)

Примечание! Для замены масляного насоса на новый, вам нужно будет запастись: Основным набором гаечных ключей в который будет входить ключ «на 10» и «на 13», а так же необходимо взять торцевые головки и удлинитель чтобы на него надеть те самые головки, по возможности так же возьмите с собой кардные шарниры!

Где находится масляный насос? Он расположен внутри двигателя, поэтому просто взглянув на двигатель вы его не увидите, а для того чтобы посмотреть на него, вам придётся снять сперва защиту картера, затем нужно будет снять поддон и только после этого вы увидите маслонасос собственными глазами.

Когда нужно менять масляный насос? Он подлежит замене, при:

1. Падении давления в системе смазки автомобиля, при рабочей температуре двигателя на холостом ходу, о котором вас будет информировать лампа давления масла.

2. А так же при выходе из строя самого насоса, либо же при выходе из строя его шестерён которые кстати можно заменить отдельно, не меняя при этом полностью маслонасос, о том как это сделать см. в статье: «Ремонт масляного насоса».

Примечание! Если вы заметили падение давления масла, после сильного наезда на кочку в связи с которым был деформирован поддон картера, то скорее всего в падении давления масла виноват именно маслонасос а именно его приёмный патрубок!

3. А в том случае если на вашем автомобиле давления масла слишком велико и выходит за норму, тогда в этом скорее всего виноват забитый редукционный клапан который так же можно снять и заменить на новый. (О том как его снять, см. всё в той же статье по ремонту насоса)

Примечание! О том какое давление в системе смазки находится, вы можете определить по специальному указателю который показывает давление масла в системе!

Немного о системе

Начнём с принципа работы так называемой системы обеспечения вентиляции картерных газов двигателя.

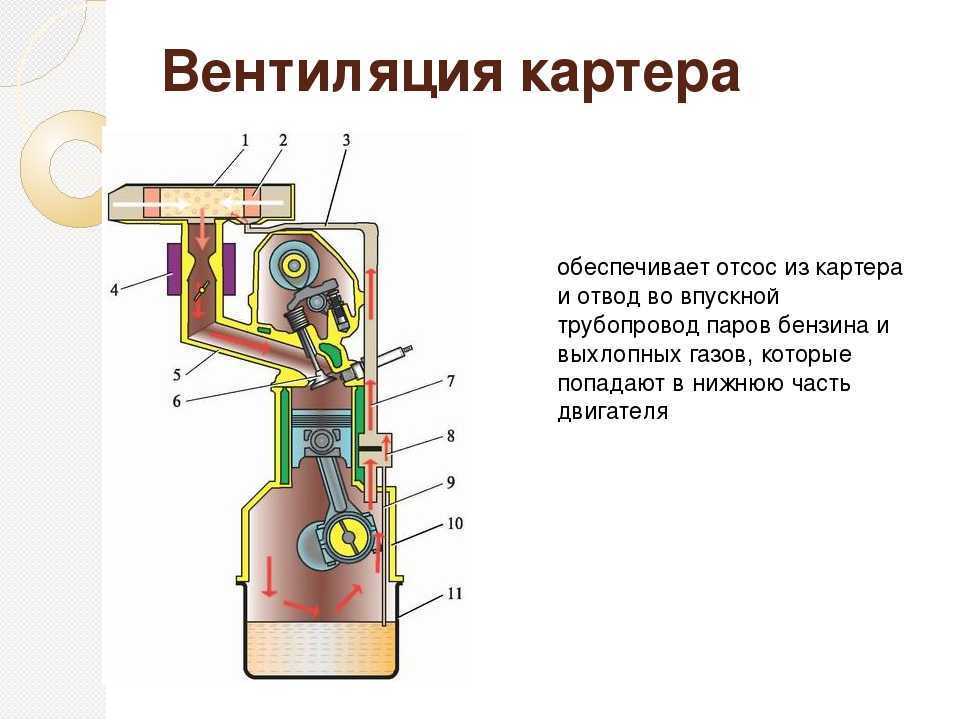

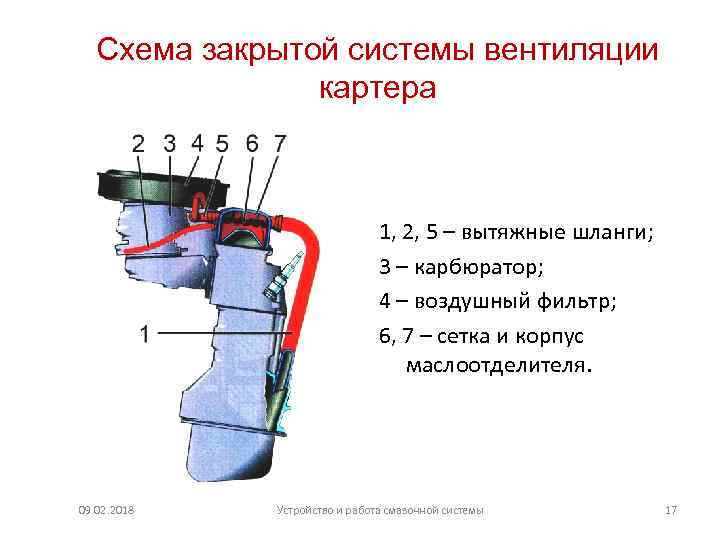

ДВС является сложным и многокомпонентным устройством. Но мотор не является полностью герметичным узлом, поскольку здесь присутствуют вентиляционные компоненты. Система вентиляции картера представлена в виде схемы, которая способствует выведению газа из двигателя.

Когда топливовоздушная смесь сгорает, в цилиндрах при этом активно образуется отработанный газ. Причём он находится под высоким давлением. Из-за этого часть газа оказывается в подпоршневом пространстве, то есть в картере. Уже там газ перемешивается с имеющейся влагой и туманом масла, что образуется в результате эффекта конденсации.

Эта смесь получила название картерные газы.

При условии, что мотор был бы герметичной схемой, постоянное увеличение объёма газа привело к экстремальному росту внутреннего давления. Из-за этого начинались бы прорывы газа и масла через наиболее уязвимые элементы. Это сальники, сапун, уплотнители, отверстие для масляного щупа.

Теперь можно переходить непосредственно к сапуну.

Выполнение работы

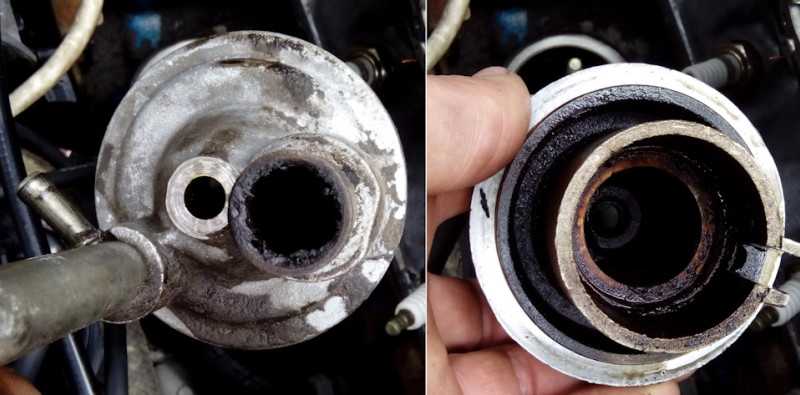

Очистка сапуна на ВАЗ 2101-ВАЗ 2107 проводится при плановой замене масла в двигателе. Внеплановую чистку нужно делать, если масло начало просачиваться через прокладки или растрескались отводные шланги, что указывает на увеличение давления газа в картере.    Отсоединяются шланги отвода картерных газов, один из которых идет на карбюратор, а второй на воздушный фильтр. Далее откручивается гайка, удерживающая сапун, для чего предварительно вынимается щуп проверки уровня масла в двигателе. После снятия крышки в открывшемся пространстве можно увидеть осадок, образовавшийся в результате работы двигателя. Он может практически полностью перекрывать просвет, существенно затрудняя движение картерных газов, что и приводит к повышению давления в системе.

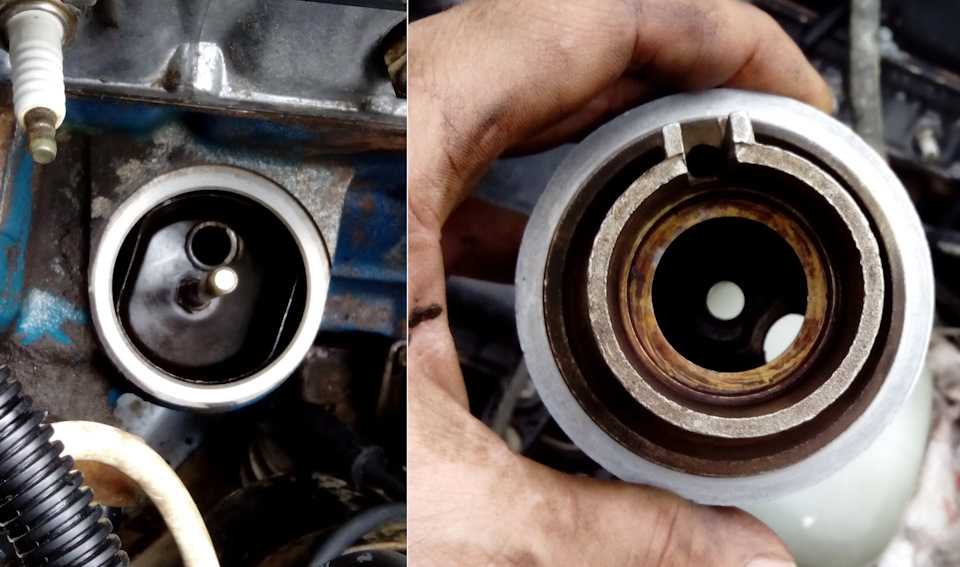

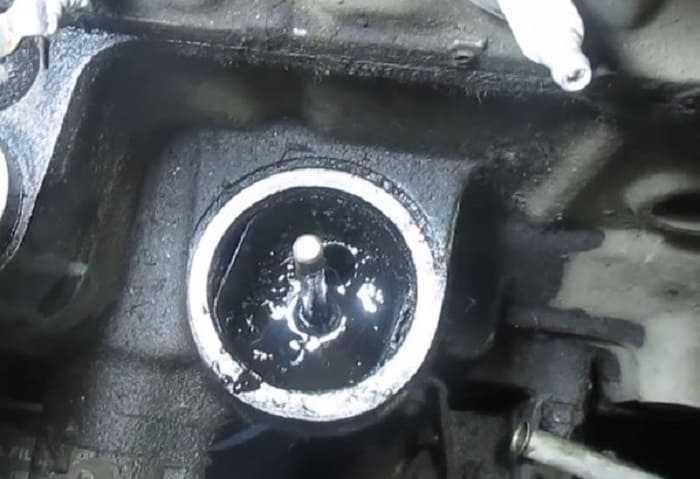

После снятия крышки открывшийся стакан нужно тщательно вымыть, на его дне покажется удерживающая шпильку гайка на 13, которую можно аккуратно вывернуть рожковым ключом. Если с этим возникают проблемы, на верхнюю часть шпильки можно накрутить две гайки на 13, которые нужно законтрагаить. Затем за эти гайки аккуратно, чтобы не обломать, выкручивается шпилька.

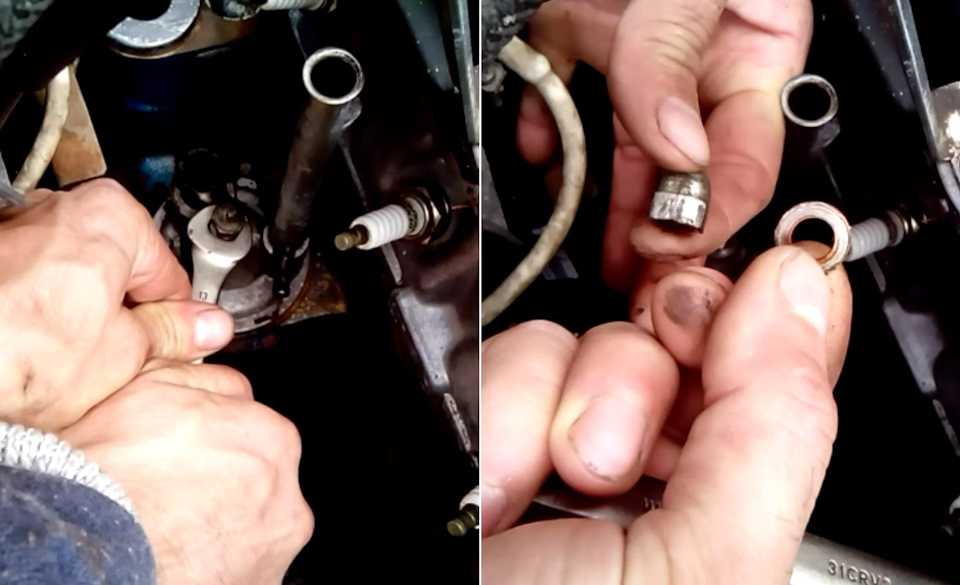

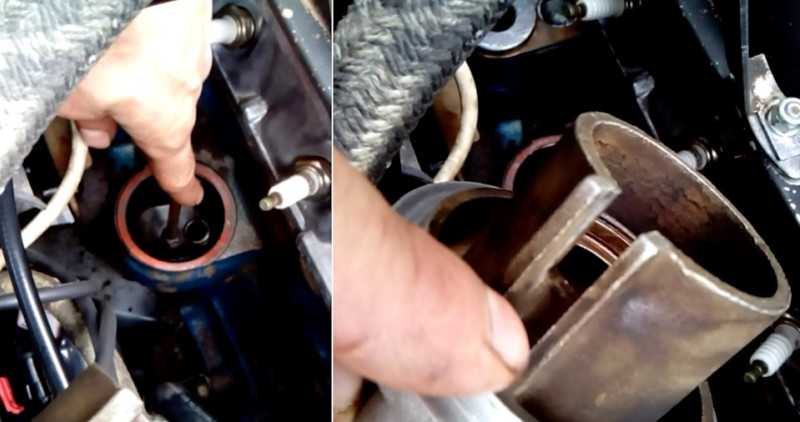

Стакан, как правило, прикипает к месту крепления, поэтому срывать его лучше двумя небольшими круглогубцами, схватив за края. Извлеченные части сапуна нужно поместить в емкость достаточного объема, заполненную керосином, бензином или другой промывающей жидкостью. Отлично подойдет обрезанная пластиковая бутылка объемом 5-6 л.
