Замена вала привода масляного насоса ваз 2107

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

• радиатор;
• кран;
• вентилятор;
• тросики управления;
• воздуховоды.

Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева

По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

• течь отопителя;
• отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Кран отопителя со временем может выйти из строя в результате образования накипи

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Масляный редукционный клапан

ОБЩИЕ СВЕДЕНИЯ

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ

6-цилиндровый бензиновый двигатель

1. Масляный насос. Всасывает моторное масло через всасывающий фильтр и всасывающую трубу из масляного поддона 2. Продольный масляный канал к масляному фильтру 5. Главный масляный канал К опорным участкам 6. Масляные жиклеры. Моторное масло впрыскивается снизу для охлаждения по направлению к основаниям поршней 7. Нагнетательный трубопровод к натяжителю цепи 8. Обратный блокировочный клапан 9. Натяжитель цепи 10. Отверстие для выхода газов в уплотнительной прокладке головки блока цилиндров 14. Масляный жиклер для управляющей цепи

15. Нагнетательный трубопровод к головке блока цилиндров 17. Масляный дроссель. Внутренний диаметр 4 мм 22. Масляный канал. Для смазки 12 тарельчатых толкателей на стороне выпуска 23. Масляный канал. Для смазки 12 тарельчатых толкателей на стороне впуска 27. Регулятор распределительного вала 30. Гидравлический тарельчатый толкатель а. Масляный канал от масляного насоса к масляному радиатору b. Масляный канал от масляного фильтра к опорным поверхностям с. Сливное отверстие в масляном поддоне

Если при нормальном уровне масла его давление слишком мало, проверьте клапан.Снятие

1. Винитовая пробка, SW22 2. Пружина сжатия 3. Направляющий палец 4. Поршень

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разберите масляный поддон. 2. Выкрутите винтовую пробку гаечным ключом SW22.ПредупреждениеВинтовая пробка находится под давлением пружины сжатия и может легко выпрыгнуть. 3. Извлеките пружину сжатия, направляющий палец и поршень.ПредупреждениеТугоподвижный или заклиненный поршень можно извлечь с помощью кольцевых клещей. 4. Прочистите отверстие в масляном насосе и продуйте сжатым воздухом. 5. Поршень отверстия масляного насоса несколько раз передвиньте взад-вперед. Если поршень передвигается с трудом, слегка выровняйте его полировочным полотном.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если заменяете поршень, то проверьте легкость его хода в отверстии. При необходимости, удалите заусенцы в поршне наждачным полотном. 2. Установите поршень с направляющим пальцем и новой пружиной сжатия. 3. Завинтите винтовую пробку без уплотнительного кольца и затяните с моментом 50 Н.м.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Снятие

249. Винитовая пробка, 50 Н.м. 250. Направляющий палец 251. Пружина сжатия 252. Поршень

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите масляный поддон. 2. Выкрутите винтовую пробку.ПредупреждениеВинтовая пробка находится под давлением пружины сжатия и может легко выпрыгнуть. 3. Извлеките пружину сжатия, направляющий палец и поршень.ПредупреждениеТугоподвижный или заклинивший поршень вынимайте с помощью наружной кольцевой цанги. 4. Прочистите цилиндр масляного насоса и продуйте сжатым воздухом. 5. Несколько раз подвигайте взад-вперед поршень в цилиндре масляного насоса. Если поршень тяжело движется в цилиндре, то слегка отполируйте поршень на тканевом притире.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если поршень заменяется новым, проверьте новый поршень на легкость хода в цилиндре. В случае необходимости удалите заусенцы на поршне наждачным полотном. 2. Установите поршень с направляющим пальцем и новой пружиной сжатия. 3. Вкрутите пробку без уплотнительного кольца и затяните с моментом 50 Н.м. Винтовая пробка уплотняется конусной посадкой.

Что такое ГРМ?

ГРМ – это газораспределительный механизм двигателя, который контролирует запуск в него смешанного с воздухом топлива и выпуск сгоревших газов. В его основе лежит механизм открытия и закрытия впускных и выпускных клапанов цилиндров, имеющих привод от кулачкового механизма и распределительного вала. То есть, топливно-воздушная смесь оказывается в цилиндрах благодаря открытым впускным клапанам, а, сгорев, в виде газов удаляется через выпускные клапаны. За действия этих клапанов отвечают распределительные валы.

Чтобы они могли вращаться, был создан специальный привод, работающий при помощи цепи или ремня.

Timing belt – цепь ГРМ;

Valves – впускные клапаны;

Camkshafts – распределительные валы.

Замена масляного насоса на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!Масляный насос — в народе его ещё называют просто «Маслонасос», выполняет он очень важную функцию при работе двигателя, а именно он подаёт масло которое находится в поддоне картера, подшипникам коленвала и далее по каналу масло идёт под давлением на кулачки и подшипники распределительного вала тем самым смазывая их.

Поэтому масляный насос играет очёнь большую и важную роль в двигателе автомобиля, и если он будет повреждён то пропадёт давления в системе смазки которое обязательно должно быть. (Более подробно о том что будет, если давления в системе смазки пропадёт, см. в статье под названием: «Полезная информация про давление масла на ВАЗ»)

Примечание!Для замены масляного насоса на новый, вам нужно будет запастись: Основным набором гаечных ключей в который будет входить ключ «на 10» и «на 13», а так же необходимо взять торцевые головки и удлинитель чтобы на него надеть те самые головки, по возможности так же возьмите с собой кардные шарниры!

Где находится масляный насос?Он расположен внутри двигателя, поэтому просто взглянув на двигатель вы его не увидите, а для того чтобы посмотреть на него, вам придётся снять сперва защиту картера, затем нужно будет снять поддон и только после этого вы увидите маслонасос собственными глазами.

Когда нужно менять масляный насос?Он подлежит замене, при:

1. Падении давления в системе смазки автомобиля, при рабочей температуре двигателя на холостом ходу, о котором вас будет информировать лампа давления масла.

2. А так же при выходе из строя самого насоса, либо же при выходе из строя его шестерён которые кстати можно заменить отдельно, не меняя при этом полностью маслонасос, о том как это сделать см. в статье: «Ремонт масляного насоса».

Примечание!Если вы заметили падение давления масла, после сильного наезда на кочку в связи с которым был деформирован поддон картера, то скорее всего в падении давления масла виноват именно маслонасос а именно его приёмный патрубок!

3. А в том случае если на вашем автомобиле давления масла слишком велико и выходит за норму, тогда в этом скорее всего виноват забитый редукционный клапан который так же можно снять и заменить на новый. (О том как его снять, см. всё в той же статье по ремонту насоса)

Примечание!О том какое давление в системе смазки находится, вы можете определить по специальному указателю который показывает давление масла в системе!

Как заменить масляный насос, он же маслонасос на ВАЗ 2101-ВАЗ 2107?

Примечание!Данная работа трудоёмкая, но всё же осуществимая если есть специальные инструменты, а так же данная работа должна обязательно производиться на смотровой канаве или же на подъёмники а иначе нормально заменить маслонасос не удастся!

Снятие:1) Сперва нужно снять все детали которые не дают доступ к насосу, поэтому в начале снимите защиту картера с автомобиля, а уже потом переберитесь к снятию поддона картера. (О том как снять защиту и поддон, см. в статье: «Замена поддона картера на ВАЗ»)

2) Далее отверните два болта которые крепят маслонасос к двигателю автомобиля.

Примечание!Обязательно следите за тем какой болт откуда вы будете вытаскивать, потому что всё дело в том что эти два болта разной длинны (Один короче а другой длиннее) и поэтому следите и потом при установке нового насоса, заверните те же самые болта именно на те места где они были установлены ранее!

3) Следом когда болты будут вывернуты снимите насос, и обратите на него своё внимание, потому что на нём должна будет присутствовать прокладка, которую так же нужно будет снять и если она будет деформирована тогда замените её на новую

Примечание!В том случае если вы собираетесь ставить новый насос на автомобиль, тогда данная прокладка заменяется обязательно на новую, потому что со временем старая прокладка обжимается и приобретает свою форму, а при покупке нового насоса как правило форма у него может быть чуть другая и в связи с этим может произойти течь масла через это место где прокладка не совпадает по своей форме!

Установка:Устанавливается новый масляный насос на автомобиль, в обратном порядке снятию.

Неисправности КПП

Коробка на «Жигулях» седьмой модели считается надежным узлом. Если ее во время обслуживать и бережливо относиться при эксплуатации, то длительное время ремонт не понадобится. Однако, все узлы и детали подвергаются износу. Причин этому множество. В любом случае при обнаружении нарушения работы в коробке передач необходимо сделать диагностику и ремонт.

В большинстве неисправности возникают следующих видов.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

• износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
• на синхронизаторах кольца пришли в негодность, необходимо сменить;
• лопнула пружина синхронизатора, сменить;
• на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

• шарнир рычага заклинивает, осмотреть и зачистить;
• неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
• рычаг переключения сломан, поменять на новый;
• вилки, переключающие передачи согнуты, поменять на новые.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

• изношены подшипники, их следует поменять, а заодно проверить сальники;
• изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;
• не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

• износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
• разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
• механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

Масляный насос на автомобилях ВАЗ принцип работы и основные неисправности

Устройство, которое осуществляет подачу масла во все узлы и агрегаты двигателя, носит название масляный насос

От правильности работы масляного насоса зависит ресурс ДВС в целом, поэтому очень важно следить за тем, чтобы работа данного агрегата была на должном уровне. При малейшем признаке неисправности масляного насоса необходимо осуществить его ремонт, так как если не обратить внимания на эту проблему, велик риск заклинивания двигателя. Масляный насос ВАЗ имеет два типа устройства: один тип характерен для всех переднеприводных автомобилей (масляный насос ВАЗ 2109, 2110, 2112 имеют практически идентичную конструкцию), и другой тип, характерный как для классики, так и для модели Нива

Если говорить про принцип работы масляного насоса, то на переднеприводных автомобилях он приводится в движение непосредственно от коленчатого вала, а вот на классике система устроена сложнее. К примеру, привод масляного насоса ВАЗ 2106 осуществляется с помощью цепной передачи

Масляный насос ВАЗ имеет два типа устройства: один тип характерен для всех переднеприводных автомобилей (масляный насос ВАЗ 2109, 2110, 2112 имеют практически идентичную конструкцию), и другой тип, характерный как для классики, так и для модели Нива. Если говорить про принцип работы масляного насоса, то на переднеприводных автомобилях он приводится в движение непосредственно от коленчатого вала, а вот на классике система устроена сложнее. К примеру, привод масляного насоса ВАЗ 2106 осуществляется с помощью цепной передачи.

Разобравшись с различиями, давайте поговорим о технической части.

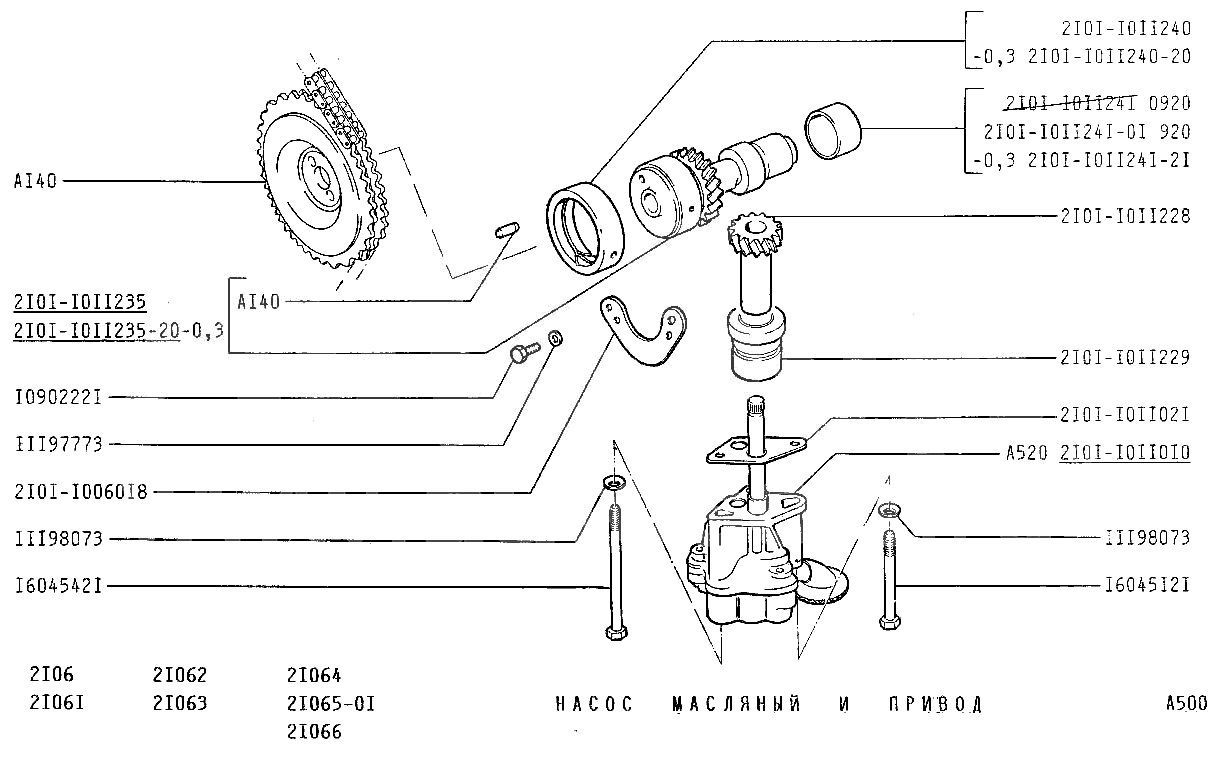

Устройство масляного насоса на автомобилях ВАЗ

Итак, масляный насос состоит из корпуса, маслоприемника, ведущей и ведомой шестерни, редукционного клапана масляного насоса и прочих мелких элементов, вроде прокладки масляного насоса, сальника и т.д.

Следовательно, учитывая конструкцию маслонасоса на отечественных авто, слабыми местами являются сальник и маслоприемник. В результате использования некачественного масла сетка приемника быстро засоряется, и давление масла в системе двигателя падает. Сам по себе масляный насос имеет ресурс 120 – 150 тыс. км, но все же иногда встречаются определенные проблемы, которые могут потребовать ремонт или замену масляного насоса. Разумеется, замена масляного насоса ВАЗ 2109, да и на любой другой модели – сложная и затратная процедура, поэтому лучше внимательно следить за правильностью его работы и по необходимости устраивать профилактику, в виде более частой замены масла.

Кроме того, совсем не лишним будут и периодические проверки масляного насоса.

Как проверить масляный насос?

Первым и главным признаком неисправности работы масляного насоса будет загоревшаяся сигнализационная лампа, но она уже указывает на наличие серьезной неисправности. Для того чтобы проверить правильность работы масляного насоса совсем не обязательно его снимать, как это советуют некоторые специалисты. Достаточно всего лишь замерить давление масла двигателя и сравнить с показателями, которые считаются нормой для вашего автомобиля. Получив цифру, вы уже сможете знать, что вам делать дальше – со спокойной душой использовать автомобиль, либо же готовиться к ремонту.

При замене или ремонте масляного насоса ВАЗ 2109, 2110, да и 2106 обязательно используйте только оригинальные запчасти. Проблема в том, что на отечественные авто существует большой выбор деталей различных производителей, и,  как правило, основная часть этих деталей имеет очень низкое качество.

• Ремонт глушителя своими рукамиЕсли в вашей жизни наступил день «Х», когда автомобиль перестал мурчать, как котенок, а заревел, словно голодный медведь, не спешите подыскивать варианты старому, прогоревшему глушителю, ведь вполне возможно, что поправить положение можно с помощью ремонта, который, к тому же, можно сделать еще и своими …
• Регулировка фар своими рукамиСчитается, что произвести регулировку фар автомобиля можно только на специализированном сервисе, где имеются необходимое оборудование, стенды и т.д. Конечно, это предпочтительно, но никто не исключал возможности регулировки фар своими руками, ведь большинство из нас именно так и …
• Промывка дизельных форсунокОдной из часто возникающих проблем с дизельным двигателем, является сбой в работе топливных форсунок. Конструктивные особенности дизельного мотора, низкокачественное топливо – все это со временем приводит к проблемам, связанным с форсунками. Мотор начинает работать нестабильно, повышается расход топлива, двигатель запускается неохотно, а из выхлопной трубы вырываются клубки черного дыма. Все …

Расположение, устройство и назначение масляного насоса ВАЗ 2106/07

Масляный насос любого автомобиля создаёт давление в системе смазки двигателя. В результате снижается трение между подвижными элементами мотора (коленчатый и распределительный валы, поршневая группа и др.), и увеличивается срок их службы. При выходе насоса из строя резко падает давление масла, возрастает трение, и двигатель может заклинить. Потребуется сложный и дорогостоящий капитальный ремонт

Поэтому так важно своевременно обнаруживать и устранять любые неисправности масляного насоса

Масляный насос ВАЗ 2106/07 находится внутри двигателя в нижней его части

Масляный насос ВАЗ 2106/07 расположен в нижней части двигателя под коленвалом. Для обеспечения к нему доступа потребуется снять защиту и поддон картера и установить машину на смотровой яме, эстакаде или подъёмнике.

Принцип работы масляного насоса

На ВАЗ 2106/07 установлен насос шестерёнчатого типа с наружным зацеплением. В движение он приводится посредством цепной передачи от коленчатого вала мотора. Этой же цепью вращается распредвал при работе силового агрегата. Основу конструкции насоса составляют две шестерни, к которым через маслоприемник поступает смазка из картера. Вращаясь, шестерни захватывают масло и под давлением подают его в двигатель. Производительность насоса зависит от оборотов мотора и вязкости масла. Конструкцией насоса предусмотрен редукционный клапан, который срабатывает при превышении давлением допустимой величины и направляет часть масла обратно в поддон.

Где расположен бензонасос на 2106, 2107 и других моделях

Расположение бензонасоса на карбюраторных и инжекторных классических ВАЗах разное. У первых он установлен слева (если смотреть из салона) на блоке цилиндров двигателя на специальном приливе, и крепится к нему при помощи шпилек через теплоотводящую проставку из эбонита. Привод механического бензонасоса осуществляется от промежуточного вала двигателя через эксцентрик и толкатель (шток).

Механический бензонасос на классике установлен на специальном приливе на блоке цилиндров двигателя

В инжекторных «Жигулях» насос входит в конструкцию топливного модуля. Он расположен внутри бензобака. Конструкция электрического насоса состоит из электромоторчика постоянного тока и специальной формы крыльчатки, насаженной на его вал. Питание электродвигателя осуществляется от бортовой сети автомобиля. Электрическая цепь устройства защищена отдельными предохранителем и реле.

Электрический топливный насос на инжекторных моделях классики установлен в бензобаке

Неисправности масляного насоса и его замена

Перечень неисправностей достаточно разнообразен и включает в себя следующие основные дефекты:

1. При механической деформации поддона силовой установки транспортного средства возможно повреждение патрубка масляного насоса.
2. Низкое значение давления может являться следствием нахождения мелкофракционных элементов в смазке и попадание их под рабочую поверхность клапана, либо имеется повышенный износ шестерней.
3. Низкое давление может быть следствием засоренности сменного фильтрующего элемента, который, в этом случае, подлежит замене.
4. При некорректной работе редукционного клапана изделия давление мотора значительно превышает штатные значения.
5. Некоторые другие дефекты.

При устранении неисправностей требуется демонтаж и ремонт масляного насоса ВАЗ 2106, а в некоторых случаях и его замену. Примерная стоимость масляного насоса позволяет обычному автолюбителю без особых проблем приобрести эту деталь двигателя транспортного средства.

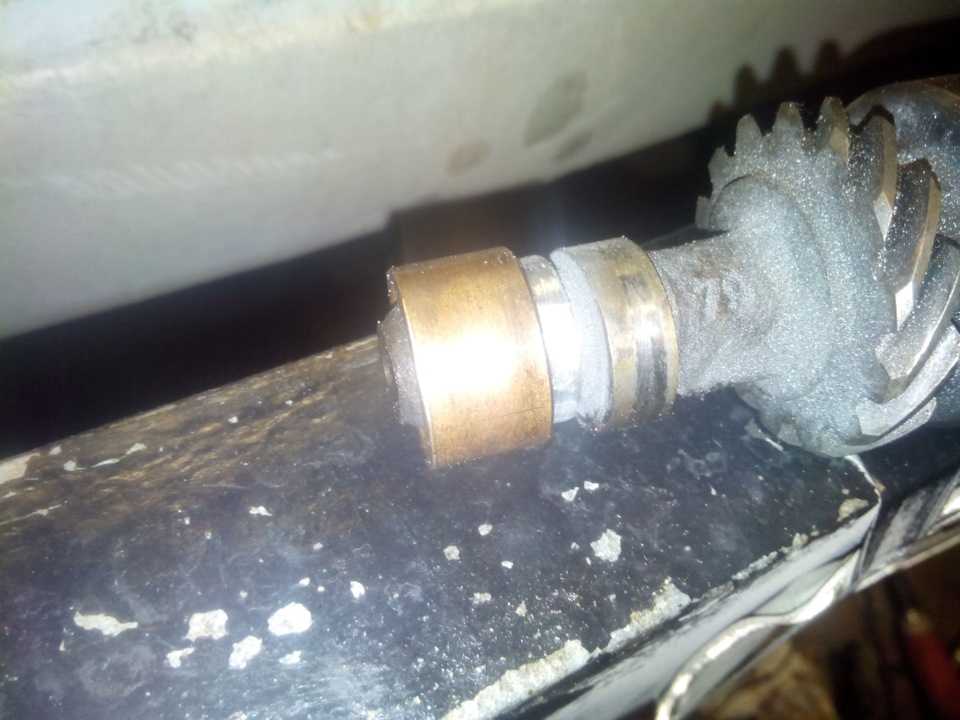

При использовании «шестерки» в процессе движения и увеличения пробега наблюдается планомерный износ шестерни привода масляного насоса из-за длительной эксплуатации транспортного средства. Если на это не обращать внимания, наблюдается проскальзывание шестерни, что приводит к некорректной эксплуатации масляного насоса и, в итоге, давление смазки в картере силовой установки уменьшается.

Расположение шестерни следующее: в моторах карбюраторного типа – сочленяется со шлицами вала трамблера в нижней точке, а в инжекторах «шестерки» – под заглушкой «движка». Для снятия и замены шестеренки привода масляного насоса требуется провести следующие мероприятия:

1. Демонтируем трамблер в автомобиле с двигателем карбюраторного типа, отметив его позицию метками на корпусной части мотора и прижимном элементе распределителя.
2. С помощью гаечного ключа снимает крепеж трамблера и собственно трамблер с приводом.
3. Шестеренка привода масляного насоса снабжена технологическим отверстием центрального размещения. Достать ее можно специально изготовленным прутком из дерева с заостренным концом «под конус».
4. После ее извлечения производим замену детали на обновленное изделие. Сборка – в порядке, обратном процессу демонтажа.

Для проверки масляного насоса и, возможно, последующими за этим ремонтными работами требуется снять насос и разобрать его на части. Провести необходимые замеры:

• величина осевого расстояния до принудительной шестеренки – 0,017-0,057 мм (максимальный зазор – 0,1 мм);
• межзубчатое расстояние – 0,15 мм (максимальный зазор – 0,25 мм);
• расстояние от торцевой плоскости шестеренок до поверхности каркаса – 0,161-0,166 мм (максимальный зазор – 0,2 мм);
• расстояние между плоскостями опоры вала и каркаса – 0,016-0,055 мм (максимальный зазор – 0,1 мм);
• клапан редукционного типа внешне должен быть без заусениц, забоев и грязевых наслоений, которые могут спровоцировать некорректную работу;
• пружина такого клапана не должна иметь дефектов и изломов при высоте без нагрузки 38 мм.

Внеплановая замена масляного насоса на автомобиле производится в случае механической деформации маслоприемника и иных составных частей изделия.

Проверка износа деталей масляного насоса

Инструкция, как правильно поверить и проконтролировать износ деталей:

• Прежде необходимо все детали промыть бензином или керосином, продуть струей сильно сжатого воздуха.
• Осмотреть корпус, крышку, на наличие трещин, сколов. Это может вызвать утечку масла. Если обнаружены большие изъяны на этих деталях необходима полная замена масляного насоса ВАЗ 2107.

Затем выполняется замеры зазоров, которые образовались в устройстве после эксплуатации. Для работы понадобятся плоские щупы.

• Сперва определяется зазор полученный между ведомой шестеренкой и осью, на которой она расположена. Его величина должна быть в пределах 0,017 – 0,057 мм, но не более 0,1 мм.
• Зазор между отверстием в корпусе и валом насоса не должен превышать 0,1 мм, оптимальный 0,016 – 0,055 мм.
• С помощью плоского щупа вымеряется зазор между зубьями соседних шестеренок, он должен равняться 0,15 мм, но не превышать 0,25 мм.
• Затем измеряется величина зазора образовавшегося между наибольшим диаметром шестеренок и корпусом насоса, номинальный его размер 0,15 мм, но не более 0,25 мм.

Измерение зазора между корпусом и шестеренкой масляного насоса

• Далее щупом определяется зазор между торцом линейки, которая ложится на плоскость разъема масляного насоса, и торцом шестерни. Его величина должна быть 0,161 – 0,166 мм, но не более 0,2 мм.
• Ремонт масляного насоса предусматривает проверку редукционного клапана. К заеданиям могут привести отложения и загрязнения на сопрягаемых поверхностях клапана и корпуса. Забоины и заусенцы могут стать причиной уменьшения давления в системе.
• Упругость пружины проверяется путем сравнения ее данных с данными на рисунке.

Данные для проверки упругости пружины

Сборка насоса

• В корпус устанавливается ведущая шестерня с валом.
• Надевается ведомая шестерня на ось, расположенную в корпусе.
• Устанавливается крышка.
• Вставляется с пружиной редукционный клапан.
• К корпусу масляного насоса крепится приемный патрубок.

Так устанавливается на ВАЗ 2107 масляный насос. Замена его хорошо видна на видео. Бывают случаи, когда на автомобиле в системе смазки неисправности не устранены, хотя установлен новый на ВАЗ 2107 масляный насос. Замена, возможно,требуется валику или шестерни привода. Это может быть вызвано вмятинами, выкрашиванием или рисками на деталях. На автомобиле иногда достаточно, чтобы была произведена замена привода масляного насоса ВАЗ 2107.

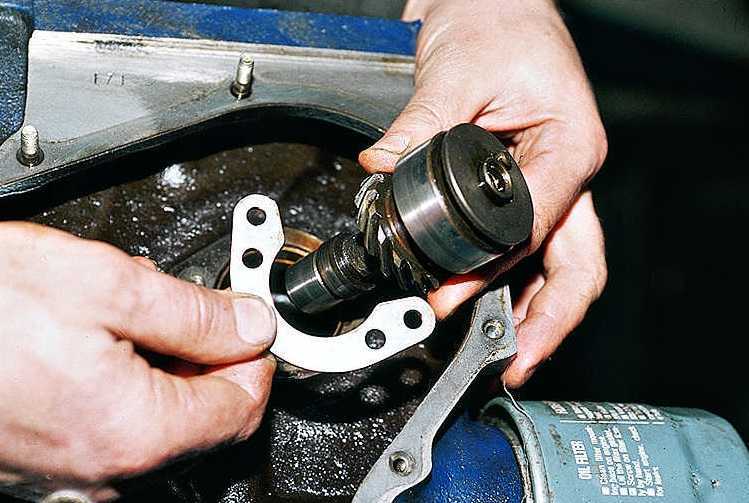

Замена шестерни привода насоса масляного

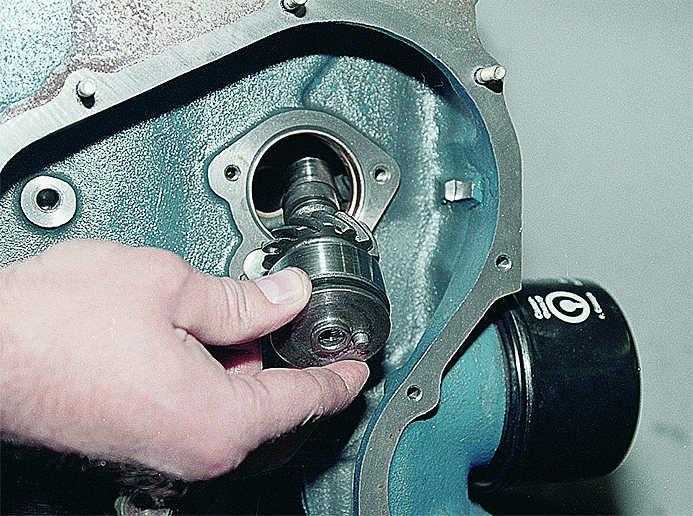

Под распределителем зажигания на авто ВАЗ 2107 или заглушкой, в зависимости от типа двигателя, с карбюратором или инжекторного, соответственно, в отверстии блока цилиндров находится шестерня привода. Замена привода масляного насоса на ваз 2107 включает в себя установку новой шестерни:

• Снимается распределитель зажигания.
• С натягом устанавливается в шлицевое отверстие шестеренки привода масляного насоса деревянная палочка с заостренным концом.
• Шестерня удаляется из блока цилиндров.

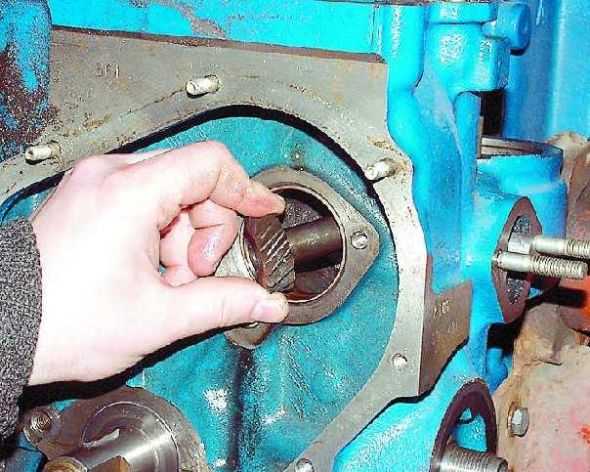

Извлечение шестерни из блока цилиндров

• Снятые детали устанавливаются в обратной последовательности их снятию.
• Если на автомобиле карбюраторный двигатель и произведена шестерни на ВАЗ 2107 замена, привод масляного насоса требует корректировку угла опережения зажигания на датчике.

Своевременный ремонт любого узла автомобиля ВАЗ 2107 увеличит его срок эксплуатации.

Как заменить масляный насос, он же маслонасос на ВАЗ 2101-ВАЗ 2107?

Примечание! Данная работа трудоёмкая, но всё же осуществимая если есть специальные инструменты, а так же данная работа должна обязательно производиться на смотровой канаве или же на подъёмники а иначе нормально заменить маслонасос не удастся!

Снятие: 1) Сперва нужно снять все детали которые не дают доступ к насосу, поэтому в начале снимите защиту картера с автомобиля, а уже потом переберитесь к снятию поддона картера. (О том как снять защиту и поддон, см. в статье: «Замена поддона картера на ВАЗ»)

2) Далее отверните два болта которые крепят маслонасос к двигателю автомобиля.

Примечание! Обязательно следите за тем какой болт откуда вы будете вытаскивать, потому что всё дело в том что эти два болта разной длинны (Один короче а другой длиннее) и поэтому следите и потом при установке нового насоса, заверните те же самые болта именно на те места где они были установлены ранее!

3) Следом когда болты будут вывернуты снимите насос, и обратите на него своё внимание, потому что на нём должна будет присутствовать прокладка, которую так же нужно будет снять и если она будет деформирована тогда замените её на новую

Примечание! В том случае если вы собираетесь ставить новый насос на автомобиль, тогда данная прокладка заменяется обязательно на новую, потому что со временем старая прокладка обжимается и приобретает свою форму, а при покупке нового насоса как правило форма у него может быть чуть другая и в связи с этим может произойти течь масла через это место где прокладка не совпадает по своей форме!

Установка: Устанавливается новый масляный насос на автомобиль, в обратном порядке снятию.

Источник

Основные причины низкого давления масла

Основные причины низкого давления масла на классических моделях ВАЗ следующие:

1. Использование масла низкого качества или несоответствующего типу двигателя.
2. Засорение масляного фильтра.
3. Неисправность датчика давления (проверить его можно, измерив давление механическим манометром).
4. Засорение маслоприемника или выход из строя масляного насоса.
5. Повреждение маслоприемника в результате механической деформации поддона картера.

Одной из причин загорания лампочки давления масла является неисправный датчик

Все эти причины могут привести к выходу из строя масляного насоса и его замене. При покупке нового насоса предпочтение следует отдавать оригинальным изделиям и проверенным производителям. В противном случае результат может быть непредсказуем.

Фактический ресурс масляного насоса определяется как качеством самого изделия, так и качеством используемого масла и масляного фильтра. Выход его из строя в большинстве случаев связан с выработкой шестерней и оси привода. При этом ремонт довольно прост. На снятом с автомобиля насосе потребуется лишь заменить изношенные элементы на новые.
