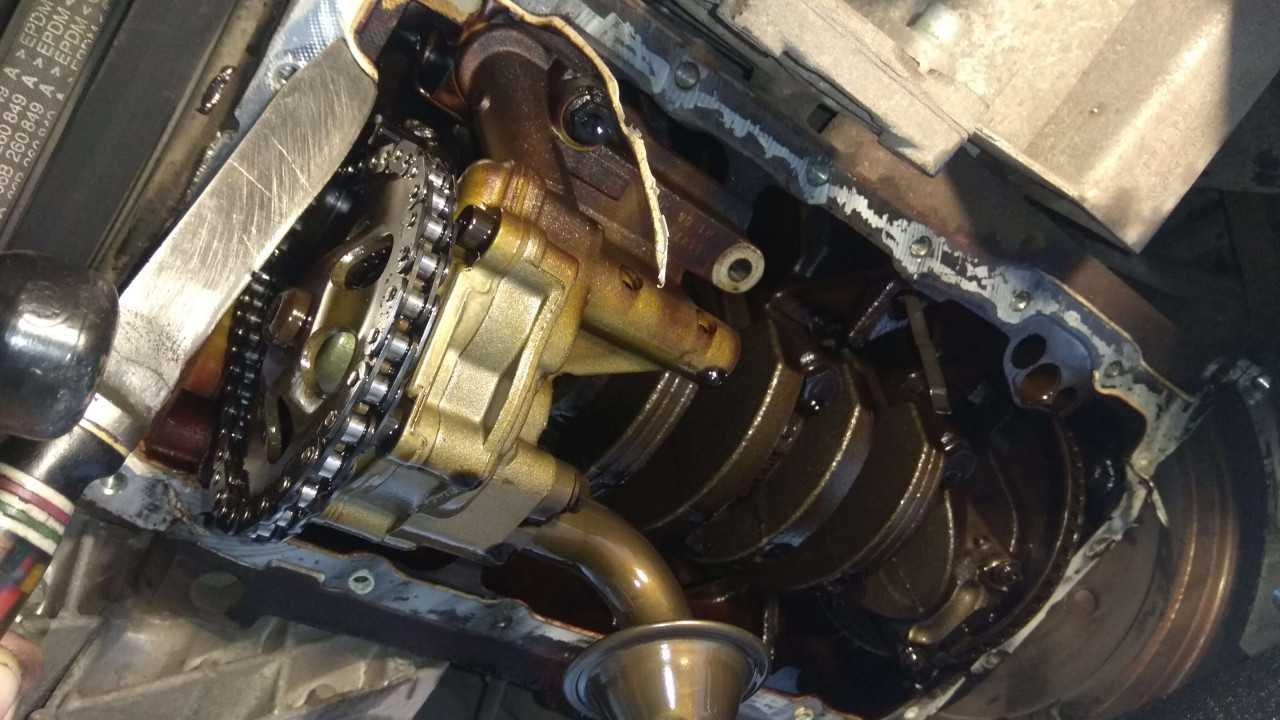

Снятие и установка масляного поддона volkswagen passat b5

Защита картера двигателя – сохраним «сердце» автомобиля

Для недоступности «сердца» автомобиля внешним механическим повреждениям используется защита картера двигателя, своими руками установить ее, конечно, можно, но она будет далека от промышленного образца. Однако в качестве «скорой помощи» вашему автомобилю в дальней дороге вполне подойдет. Поскольку довольно сложно точно подогнать заготовку под крепежи и при этом эффективно изолировать поддон от ударов, такая самодеятельность не всегда может надежно уберечь моторный отсек автомобиля от различных повреждений.

Где находится картер двигателя и зачем он?

Что же собой представляет защитный кожух, каково его назначение и какие требования к нему предъявляются? Защита поддона картера двигателя – это металлический лист определенной формы, который устанавливают внизу моторного отсека автомобиля. Главное его назначение – надежно изолировать силовой агрегат от механических повреждений и максимально перекрыть доступ к нему дорожной грязи и пыли.

В свою очередь поддон предохраняет кривошипно-шатунный механизм от различных загрязнений и служит резервуаром для моторного масла. Крепится он к картеру болтами, а для герметизации между ними устанавливается прокладка из мягкого маслостойкого материала. В нижней части поддона имеется специальное сливное отверстие, закрытое резьбовой пробкой. Иногда защиту путают с пластиковыми щитками, которые устанавливаются на некоторых иномарках изготовителями. Их, скорее всего, можно назвать пыльниками или брызговиками, так как они спасают только от грязи.

Ремонт картера двигателя – исправляем повреждения своими руками

В каких случаях требуется ремонт картера двигателя? Поломки картера в основном происходят в результате механических повреждений, таких как:

• обрыв шатунных болтов;
• обрыв юбки поршня;
• при использовании в системе охлаждения воды, в зимний период при ее замерзании происходит разрыв каналов, по которым циркулирует охлаждающая жидкость;
• в результате перегрева двигателя возможна деформация внутренних перегородок блока цилиндров.

Из всех этих видов повреждений лишь некоторые поддаются ремонту. Например, наружную трещину на блоке цилиндров можно заварить аргонной сваркой. Большинство внутренних дефектов, таких как деформации, ремонту не подлежат. В этом случае блок цилиндров необходимо менять.

С ремонтом поддона картера все намного проще и не так плачевно. Если на автомобиле не установлена надежная защита картера, то вероятно, что рано или поздно поддон может получить повреждение вылетевшим из-под колес камнем. Чаще всего его пробивают, наехав на какое-либо препятствие. А так как клиренс современных легковых автомобилей, в основном, не превышает 15 см, то на наших дорогах это явление стало уже обыденным.

Делается это очень просто. Вначале с картера необходимо слить в подходящую емкость все масло. Далее место повреждения обезжирить бензином и наложить небольшой слой пасты. Если все сделано правильно, то уже буквально через полчаса можно будет продолжить путь. По крайней мере, до ближайшей станции техобслуживания.

Защита картера двигателя – какой материал лучше?

На некоторых старых моделях отечественных легковушек, таких как «Жигули», установлены поддоны из стали, которые довольно просто заварить даже в домашних условиях обычной электросваркой. На большинстве же иномарок поддоны изготовлены из алюминиевых сплавов, и в случае их повреждения кустарный ремонт уже не поможет. Здесь потребуется вмешательство специалистов станции технического обслуживания, которые вынесут свой вердикт: отремонтировать или заменить поврежденный поддон.

Чтобы обезопасить двигатель своего автомобиля от повреждений рекомендуется установить под днище щиток из стеклопластика. Большинство владельцев иномарок устраивает защита картера двигателя композитная, алюминиевая же по некоторым характеристикам ей несколько уступает.

Одним из существенных преимуществ композитных материалов является их незначительный вес. При толщине защитного кожуха всего лишь около 8 мм он ничуть не уступает по прочности стальным или алюминиевым аналогам. К тому же, защита из такого материала практически не подвержена процессам коррозии.

В заключении можно сказать, что установка защиты картера – это не прихоть или дань современной автомобильной моде, а насущная необходимость. До тех пор пока отечественные дороги будут напоминать лунный ландшафт, оставлять двигатель без защиты – значит существенно увеличивать риск его повреждения.

Ремонт масляного насоса автомобилей ВАЗ 2108, 2109, 21099

Исходя из того, что вся работа масляного насоса заключается во вращении шестерен в корпусе, с минимальными зазорами, его ремонт на автомобилях ВАЗ 2108, 2109, 21099 сводится к деффектовке и выбраковке стершихся деталей после проведения нескольких контрольных замеров.

Не смотря на то, что этот агрегат имеет долгий срок службы и редко выходит из строя, применение некачественного моторного масла, и немалый пробег двигателей этих давно уже не молодых автомобилей (далеко превышающий 100.000 км — срок беспроблемной службы масляного насоса) приводит к постепенному или резкому (у кого как) его отказу.

Для ремонта масляного насоса потребуется специнструмент: микрометр (с пределами от 0 до 25 мм), штангенциркуль. А так же металлическая линейка и набор плоских щупов. Если их нет, то масляный насос лучше не ремонтировать, а заменить новым (так как цена специнструмента будет выше цены нового насоса).

Особенности ремонта масляного насоса автомобилей ВАЗ 2108, 2109, 21099

— Снимаем масляный насос с двигателя автомобиля , разбираем и промываем его (соляркой или керосином). Продуваем сжатым воздухом

Особое внимание следует уделить промывке отверстий редукционного клапана так попадание сорины под клапан одна из наиболее распространенных причин отказа масляного насоса

отверстия редукционного клапана для промывки

— Визуально осматриваем масляный насос.

На его деталях (рабочей поверхности корпуса, шестернях) не должно быть следов сильного износа: царапин, трещин, крошения. Редукционный клапан и отверстие под него не должны иметь сильно выраженных продольных рисок.

рабочая поверхность корпуса масляного насоса 2108 под ведущей и ведомой шестернями не должна иметь глубоких рисок

Далее проверяем насколько стерлись ведомая и ведущая шестерни, и их рабочее место.

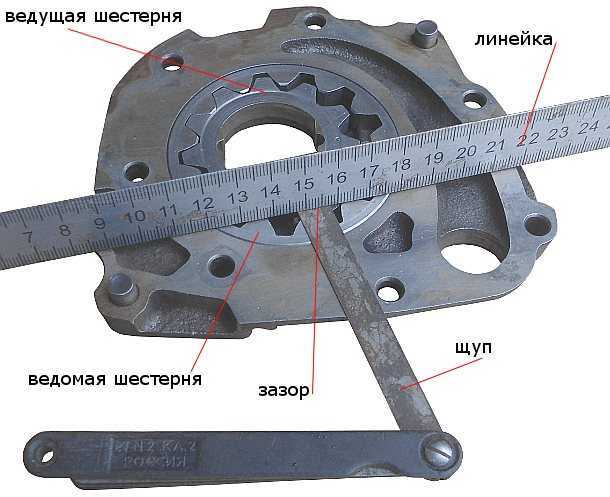

— Измеряем величину зазора между плоскостью корпуса и шестернями.

Прикладываем линейку ребром к плоскости корпуса насоса и щупом измеряем зазор между линейкой и шестернями. Зазор для ведущей шестерни – 0,12 мм, ведомой – 0,15 мм.

измерение зазора между шестернями и линейкой

— Измеряем толщину ведущей и ведомой шестерни.

Используем микрометр. Толщина ведущей шестерни – 7,45 – 7,47 мм (номинал), предельный размер – 7,42 мм. Толщина ведомой шестерни – 7,45 — 7,47 мм (номинал), предельный размер – 7,35 мм.

измерение толщины ведущей и ведомой шестерен масляного насоса 2108

— Измеряем диаметр посадочного места ведомой шестерни и толщину перегородки между ведущей и ведомой шестернями в корпусе насоса.

Используем штангенциркуль. Диаметр посадочного места ведомой шестерни не должен превышать 75,1 мм. Минимальная толщина разделительной перегородки между ведомой и ведущей шестернями (сегмент) – 3,4 мм.

замер посадочного отверстия ведомой шестерни и толщины сегмента в корпусе масляного насоса

Проводим дополнительные проверки (необязательные).

— Проверяем наличие или отсутствие деформации плоскости крышки корпуса масляного насоса.

Положить её на ровную поверхность и покачать. Зазора быть не должно. Если имеется деформация, можно устранить ее шлифовкой.

плоскость крышки корпуса масляного насоса 2108 для шлифовки

— Измеряем диаметр отверстия под редукционный клапан (12,03 мм).

— Также желательно измерить размер пружины редукционного клапана

Без нагрузки — 44,72 мм и под нагрузкой 4±0,24 кгс — 31,7 мм.

длина пружины редукционного клапана

Отбракованные детали следует заменить новыми, провести еще раз замеры, смазать все моторным маслом и установить на двигатель. Перед установкой прочистить приемник маслозаборника.

Помимо этого желательно заменить запрессованный в корпус насоса сальник коленчатого вала

Примечания и дополнения

— К более неприятным причинам загорания лампочки аварийного давления масла и снижения давления в системе смазки двигателя можно отнести проворачивание или износ вкладышей на коленчатом валу и износ шеек коленчатого вала (это уже капремонт двигателя).

— Пробка редукционного клапана масляного насоса затянута с большим усилием. Перед отворачиваем тщательно прочищаем ее от грязи и используем для отворачивания качественный гранник с неслизанными гранями.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

Замена прокладки поддона картера на ВАЗ 2110 своими руками

Собственно, для чего необходима эта самая прокладка картера? Двигатель «десятки» включает в себя множество агрегатов, узлов и систем. Картер является корпусом двигателя и играет важнейшую роль. Ведь именно он вмещает все основные элементы двигателя внутри себя и обеспечивает им необходимую защиту, позволяет циркулировать маслу.

Основные причины для замены

На самом деле замена прокладки поддона картера у ВАЗ 2110 может потребоваться в случае ее повреждения. Причин не так уж и много:

• Удары по поддону картера;
• Деформация прокладки;
• Воздействие высокого внутреннего давления, которое нарушает целостность прокладки;
• Стечение сразу нескольких факторов одновременно.

Признаки неисправности

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

1. Течет масло.
2. В масляной системе наблюдается снижение давления.
3. Уровень масла падает интенсивнее обычного.

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

• Загоните автомобиль на яму или поднимите при помощи подъемника;
• Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
• Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
• Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
• Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Замена прокладки поддона

Сейчас достаточно популярными стали различного рода герметики и добавки, которые позволяют устранять течи. Но это все происки маркетинговых компаний. На самом деле толку в этих средствах мало. Герметик может дать только временный результат, чтобы вы успели доехать до гаража или СТО, где можно будет поменять прокладку.

Попытки использовать подобные методы порой заканчиваются печально. Давление повышается, разрыв становится еще больше, масло вытекает чуть ли не полностью. Если подобная проблема застанет вас в пути, далеко от СТО, никто вам не позавидует.

Сейчас мы вам расскажем, как именно это делается.

1. Снимать поддон картера необходимо в случае протечки или во время ремонта двигателя. Если вам потребовалось отремонтировать мотор, а прокладку вы ранее ни разу не меня, советуем совместить эти два мероприятия.
2. Также демонтаж картера и установка новой прокладки дает возможность выполнить другую полезную процедуру для вашего автомобиля — замену масла. Совместите их.
3. Первым делом снимите брызговики с передних колес автомобиля.
4. Теперь слейте масло. Если вы хоть раз его меняли, проблем на этом этапе возникнуть не должно.

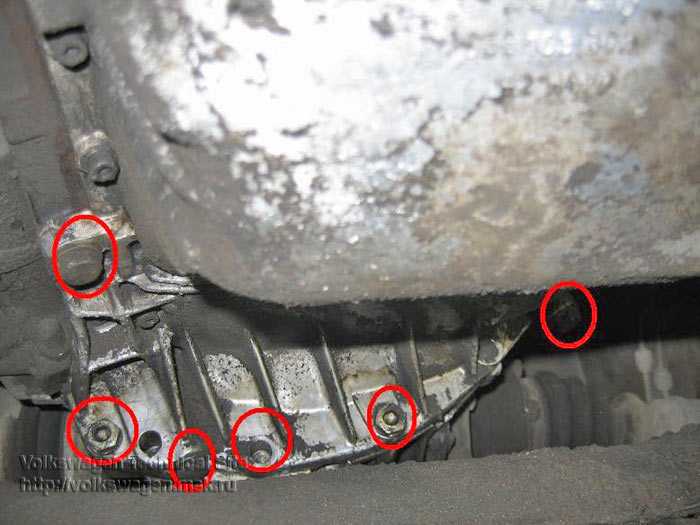

5. Открутите три болта, которые крепят нижнюю крышку картера сцепления и демонтируйте ее.

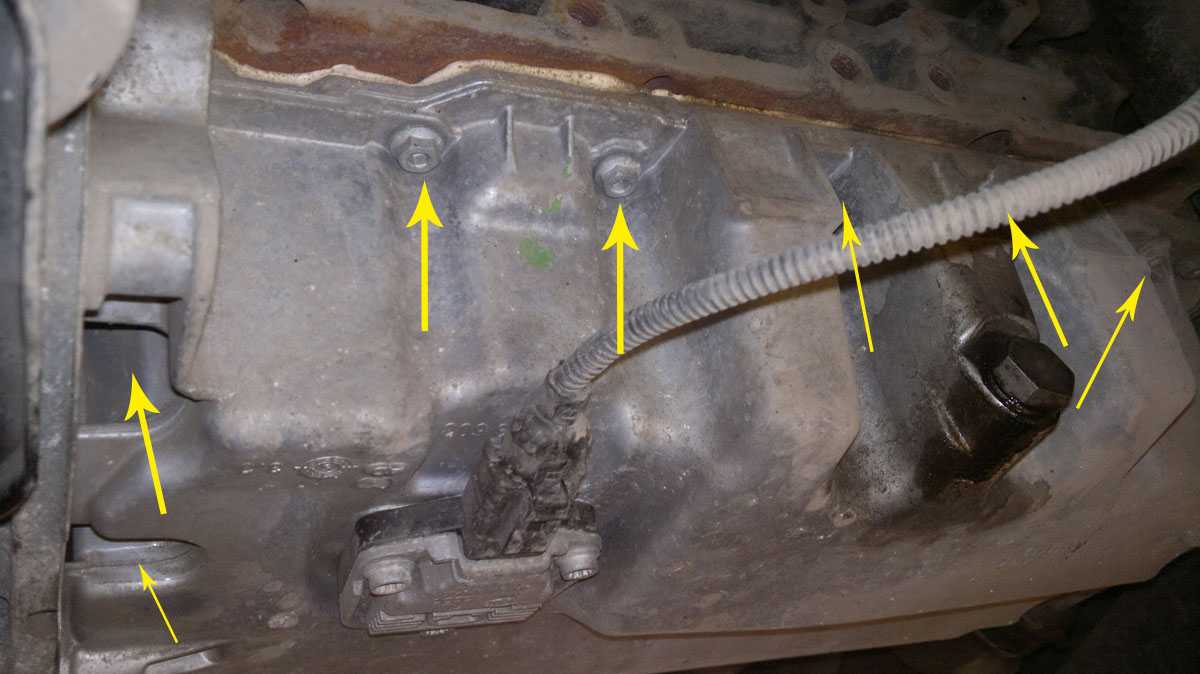

6. Вооружитесь головкой на 10, с помощью которой выкручиваются все 16 болтов, отвечающих за крепление поддона картера.

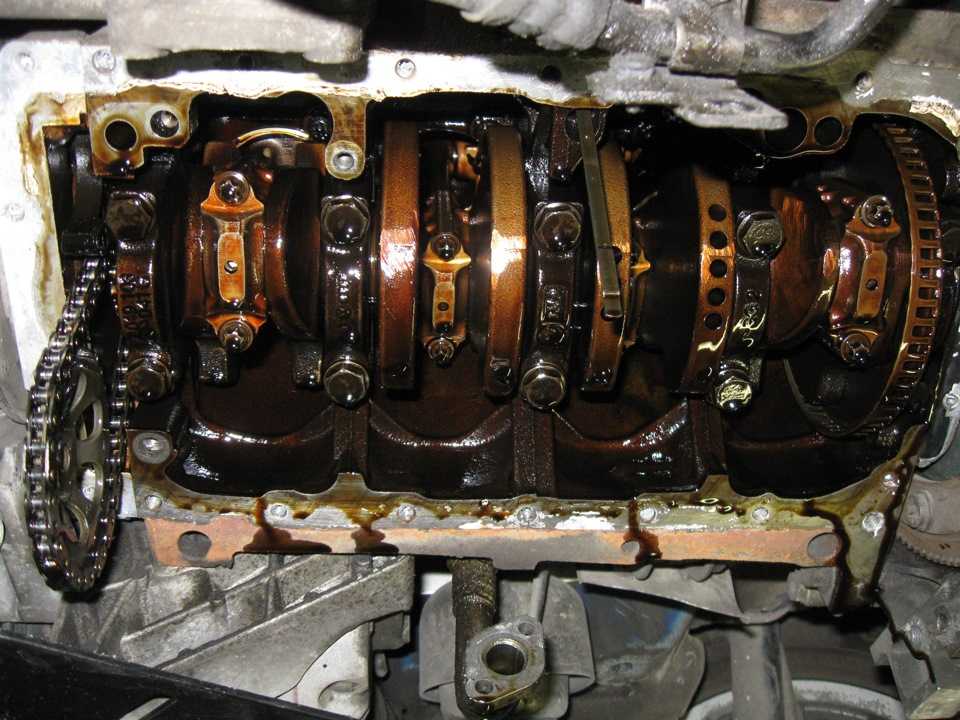

7. Снимите поддон. Его желательно будет очистить, как следует промыть специальными средствами.
8. Сняв поддон, вы обнаружите на стыках прокладку. Если машина эксплуатируется достаточно давно, состояние ее будет не из лучших. Но вам уже все равно, поскольку вы планируетhttpе ее менять.
9. Удалите с места стыка старую прокладку, очистите поверхность от всевозможных загрязнений. Чем чище окажется соединение, тем надежнее сядет новая прокладка на свое законное место.
10. Все стыки рекомендуется укрепить при помощи специального автомобильного герметика. Сама по себе прокладка хорошо справляется с поставленной задачей, но никогда не лишним будет дополнить ее степень защиты. Герметик — это доступное удовольствие для каждого автовладельца.

Как видите, процедура замены прокладки поддона картера у отечественного автомобиля ВАЗ 2110 не представляет собой ничего сложного. Постарайтесь совместить выполнение сразу нескольких процедур, раз вы решились снимать поддон.Будем надеяться, что ремонтировать двигатель вам не придется, «десятка» послужит верой и правдой еще много лет.

С чего начинать и чем заканчивать

Ремонтные работы начинаются с демонтажа деформированных, прогнивших частей «девятки»:

1. Разбор моторного отсека, слив охлаждающей жидкости, тосола.
2. Снятие дверей.
3. Демонтаж усилителя — «телевизора».
4. Ржавые участки срезаются болгаркой.
5. Дыры придется переваривать либо ставить заплатки.
6. Проблемные места укрепляются железом.
7. Брызговики усиливаются точечной сваркой.
8. Запчасти подгоняются в соответствии с геометрией автомобиля.
9. Пороги, крылья крепятся болтами с последующей электросваркой.
10. Ставятся новые арки, при необходимости полностью меняется днище.

Чтобы предупредить появление коррозии, уязвимые места покрывают специальными составами на основе битума, смолы, масла. Поверхность предварительно полируют, снимая слой лакокрасочного покрытия, повышая адгезию к наносимому средству.

Материалы для сварки

В работе со сварочным аппаратом требуются расходные материалы. При их выборе руководствуются двумя моментами:

1. Тонкая сталь приваривается сложнее, требует грамотного подбора температурного режима.
2. Толстая обрабатывается тяжелее.

Специалисты в уроках советуют брать на заплатки металл толщиной 1–2 мм. Автомобиль осматривается на эстакаде либо яме при хорошем освещении. Прочность металла проверяется молотком, который простукиваются поврежденные места.

Для дальнейших восстановительных работ понадобятся шумоизоляционные материалы, антикоррозийные составы, грунтовка по металлу, преобразователь ржавчины, обезжиривающее средство.

Подготовительный этап

При сильных повреждениях днища его выгоднее заменить, чем устанавливать металлические заплаты. Крупные дефекты в ходе подготовительных работ вырезаются, мелкие зачищаются от коррозии. Труднодоступные участки обрабатываются газосваркой. Швы на латках, ремвставках покрываются преобразователем ржавчины, зачищаются, обезжириваются, покрываются антикоррозийными составами.

Процесс сварки

Топливный бак перед началом работ обязательно демонтируется. Латка на поврежденном участке приваривается в 3–4 точках, затем обваривается. На мелкие дефекты накладываются небольшие швы до 3 см. Зазоры должны отсутствовать — они повышают риск появления коррозии. Для повышения прочности швов их проковывают молотком. При необходимости все части можно переварить. Восстановленные участки зачищаются после осмотра.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Примечание!

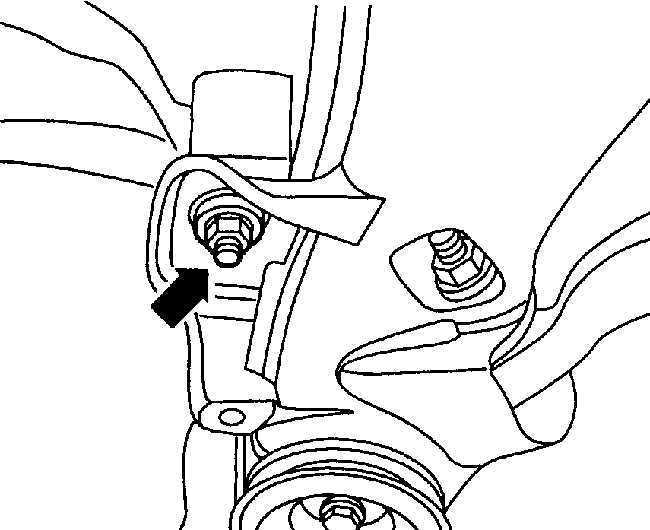

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Слив отработанной жидкости

До начала процедуры слива следует подготовить инструменты, пустую тару, а также новые жидкости для последующего залива. Если установлена дополнительная защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

-Поднимаем капот, под ним находим заливную горловину на двигателе и откручиваем пробку. Горловина для залива масла

-Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.

-Откручиваем сливную пробку с помощью ключа шестигранника на 12.

-Сливная пробка не всегда расположена в самой нижней точке, поэтому в поддоне может оставаться порядка 100-200 миллилитров отработки. Для их удаления можно использовать резиновую грушу или шприц с надетым на него шлангом.

-Теперь нужно открутить старый масляный фильтр, который располагается с правой части двигателя под капотом

Для откручивания фильтрующего элемента желательно иметь специальный съемник. Ели его не оказалось в наличии, можно попробовать открутить фильтр подручными средствами. В этом случае можно использовать, например старый ремень генератора, обычный ремень, велосипедную цепь или простую отвертку. Откручивание масляного фильтра с помощью подручных средств.

Таким методом получится слить максимум отработавшего свой срок масла, после этого можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.

Как снять масляный поддон ВАЗ 2107

Перед тем, как приступать к снятию и замене поддона на автомобиле ВАЗ 2107, необходимо разобраться с его назначением, местом расположения и повреждениями, которые влекут за собой необходимость менять картер.

Находится поддон снизу автомобиля, и для того, чтобы его увидеть и получить доступ, понадобится снять защиту. Конструктивно устройство представляет собой стальное основание, напоминающее крышку. В этой емкости находится моторное масло, поэтому для обеспечения герметичности, между картером и блоком цилиндров находится прокладка.

Снятие поддона картера ВАЗ 2107 необходимо выполнять при появлении деформаций, что влечет к вытеканию моторного масла из двигателя. На корпусе крышки имеется самая нижняя точка, в которой располагается пробка для слива моторного масла. Перед тем, как демонтировать масляный картер, надо сначала слить моторное масло.

Течь масла может возникнуть не только при деформациях картера, но еще и при нарушении целостности прокладки. Для устранения течи надо подтянуть болты крепления, и если это не помогает устранить проблему, тогда понадобится прибегнуть к смене прокладки.

Теперь, когда возникает необходимость замены поддона на семерке, надо прибегнуть к таковым манипуляциям. Стоит отметить, что чаще требуется менять прокладку, а дефекты картера возникают только в случае отсутствия защиты на автомобиле. Снимать масляный поддон двигателя на автомобиле ВАЗ 2107 следует в такой последовательности:

При замене важно учитывать такие моменты, как пробка и прокладка. Пробка также имеет уплотнительный материал, который изнашивается, поэтому новый поддон должен поставляться с новой пробкой

Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее

Особенности замены прокладки рассмотрим далее

Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее. Особенности замены прокладки рассмотрим далее.

Как проверить установку и работу нового поддона

Визуальный осмотр

Перед началом эксплуатации автомобиля необходимо визуально проверить установку нового поддона

Обратите внимание на крепления и плотность крепления поддона к картеру двигателя. Убедитесь, что поддон не имеет следов деформации или повреждений

Также оцените равномерность положения поддона в картере двигателя.

Проверка на наличие утечек

Установите автомобиль на ровную поверхность и запустите двигатель. Оставьте его работать на холостом ходу в течение нескольких минут, после чего остановите. Осмотрите место, где картер двигателя соединяется с новым поддоном на наличие капель или струй масла. Если вы заметили какую-либо утечку, то необходимо проверить качество и правильность установки прокладки.

Проверка на наличие стуков и треска

Если после замены поддона появились стуки или треск во время работы двигателя, то это может указывать на неправильную установку деталей двигателя. Для проверки можно использовать автомобильный стетоскоп. Поместите его на картер двигателя в районе установки нового поддона и прослушайте звуковой сигнал. Если вы заметили странные звуки, то необходимо проверить крепление и качество установки поддона.

как заменить его своими руками

Топливный насос «девятки»

Наверное, все владельцы отечественных машин сталкивались с ситуацией, когда автомобиль невозможно завести после некоторого простоя. Исправен аккумулятор, стартер бодро проворачивает коленчатый вал, но мотор никак не желает запускаться.

Это может произойти по 2 основным причинам: либо отсутствует искра, а это означает, что не действует система зажигания, либо не подается горючая смесь и, соответственно, не работает система питания двигателя.

О неисправностях системы подачи топлива мы и поговорим. Рассмотрим ситуацию, когда двигатель не заводится, потому что не работает бензонасос ВАЗ 2108-15. Также мы узнаем, как заменить своими руками бензонасос автомобиля ВАЗ 21099.

Неисправности, снятие и ремонт механического топливного насоса

На автомобили ВАЗ 21099 карбюратор заводом-изготовителем устанавливались механические бензонасосы диафрагменного типа. Основные неисправности этого вида насосов связаны с разрывом диафрагм, поломками штока, пружины и разгерметизацией клапанов.

Главное достоинство механических бензонасосов заключается в том, что они легко поддаются ремонту. В случае выхода из строя какого-нибудь элемента можно купить отечественный ремкомплект в ближайшем магазине запчастей и в течение часа заменить все неисправные детали. Бензонасос на автомобилях ВАЗ 2108-99 с карбюраторной системой подачи топлива расположен в моторном отсеке, там же, где находится прерыватель-распределитель зажигания.

Снятие механического топливного насоса.

Сначала открываем капот и снимаем минусовую клемму с аккумулятора.

Затем ослабляем хомуты и отсоединяем топливные шланги от патрубков насоса

После этого откручиваем 2 гайки крепления бензонасоса и осторожно, чтобы не повредить прокладки, снимаем его

Устройство насоса

Теперь его нужно разобрать.

Откручиваем болт на вершине крышки насоса и снимаем ее вместе с сетчатым фильтром. Откручиваем 6 винтов и разделяем верхнюю и нижнюю части корпуса

Осторожно снимаем диафрагмы вместе с пружиной и штоком, повернув их на 90°

После разборки необходимо тщательно осмотреть все детали и заменить испорченные. Собирать и устанавливать насос необходимо в обратном порядке.

Неисправности и замена электрики

На автомобили ВАЗ 21099 инжектор заводом-изготовителем устанавливались погружные электрические бензонасосы. В отличие от механических собратьев, эти агрегаты неразборные, поэтому их нельзя отремонтировать. В основном такие бензонасосы ломаются из-за перегрева и использования некачественного топлива. Кроме того, очень часто неисправности возникают не в самом агрегате, а в его проводке.

Если электробензонасос на вашей машине загудел и перестал качать топливо, сначала необходимо проверить исправность электрики. Возможно, закоротила проводка, сломалось реле бензонасоса или просто сгорел предохранитель. Если электрика в порядке, необходимо заменить топливный фильтр. Если и это не помогло, тогда нужно менять сам насос. Учтите, электрический бензонасос ВАЗ 2108-15 расположен в топливном баке, поэтому для его замены придется лезть под машину.

Порядок действий следующий.

1. Для начала загоните машину на яму или подъемник.
2. Затем снимите минусовую клемму с аккумулятора.
3. Потом снимите заднее сиденье и найдите место, где находится смотровой люк. Открутите винты крепления его крышки и уберите ее в сторону.
4. Отключите все клеммы проводки от бензонасоса и топливного датчика.
5. Открутите гайку крепления трубки подачи топлива и отведите саму трубку в сторону.
6. Под днищем найдите штуцер сливной трубки и открутите его.
7. Далее снимайте бензобак.
8. Открутите гайку наконечника топливопровода и отсоедините его от бензонасоса.
9. Открутите все гайки крепления, снимите уплотнительное кольцо и выньте электробензонасос вместе со стаканом-накопителем из топливного бака.

Сборку необходимо осуществлять в обратном порядке.

Примечание: чтобы бензин не выливался из топливопроводов, после 4 операции можно подключить аккумулятор и завести двигатель. Через 4-5 минут мотор выработает весь бензин, оставшийся в системе.
