Основные аспекты обслуживания и ремонта генератора на ваз 2115 своими руками

Об устройстве генератора

Генератор ВАЗ 2114 – это электроустановка переменного тока с электромагнитным возбуждением, трехфазная, синхронного типа. Для преобразования механической энергии силовой установки в электрическую применяется вращающееся магнитное поле.

В конструкции генератора используются две основные части:

• подвижный ротор;
• неподвижная часть установки статор.

Статор представляет собой элемент из листового металла, каждый лист изолирован друг от друга. На внутренней поверхности в специальные пазы укладывается медная обмотка. Ротор является расточенной на станке деталью из сплошной электромеханической стали. Из листовой стали изготовлены наконечники полюсов. На каждом полюсе находится катушка возбуждения, питание на которую подаётся от источника постоянного электрического тока.

От возможных механических повреждений генератор защищён корпусом. В корпусе собраны все основные части электрической установки:

• подшипники;
• крыльчатка для охлаждения;
• выпрямительный блок или диодный мост;
• регулятор напряжения;
• шкив ременного привода.

Спереди и сзади устанавливаются крышки, закрепляются к корпусу статора с помощью болтовых соединений и являются неподвижной частью. Задний подшипник фиксируется на валу ротора и закрывается специальной втулкой. Спереди подшипник расположен в передней крышке. Из-за того, что он впрессован в посадочное гнездо, подшипник меняется вместе с крышкой. Вал ротора вращается на подшипниках. Смазка, заложенная производителем, рассчитана на весь срок службы агрегата.

Медная обмотка статора собрана по схеме подключения «звезда», все провода выводятся в одну общую точку. На задней части провода обмоток соединены с выпрямительным блоком. На нём расположены диоды (в зависимости от модификации генератора от 4 до 6) из кремния. Есть положительные и отрицательные диоды, количество их равное. В зависимости от полюса, диод впрессован в одну из алюминиевых пластин, представляющих собой форму подковы. На пластинах находится ещё три небольших диода, через которые поступает питание на обмотку возбуждения в момент запуска двигателя. Блок с диодами прикрепляется к задней части. Здесь же расположен регулятор напряжения и конденсатор, снижающий риск возникновения пробоя обмотки из-за скачков напряжения.

При включении зажигания на приборной панели всегда должна загораться контрольная лампа. Когда двигатель ещё не запущен, напряжение на обмотку подаётся непосредственно от аккумуляторной батареи. После запуска мотора питание на обмотки поступает уже от диодного моста, в этот момент контрольная лампа на приборной панели должна потухнуть. Если после запуска мотора лампочка на панели не гаснет, значит, на аккумулятор не подаётся напряжение с генератора. Соответственно, есть неисправность этого узла.

Особенности использования генератора

В первую очередь нельзя допускать, чтобы генератор работал продолжительное время с отсоединенным аккумулятором. От этого может произойти мощный скачок напряжения, с которым не справится конденсатор. Из-за этого устройство может выйти из строя. Контакты от аккумулятора всегда должны быть подключены к соответствующим выводам, т. е. плюс всегда должен фиксироваться к питающему выводу на генераторе, а минус к массе. Если контакты спутать (например, на АКБ будут перепутаны клеммы), через диоды на выпрямительном блоке пойдет слишком сильный ток, что вызовет их пробой.

Никогда нельзя проверять электрогенератор «на искру». Из-за резкого всплеска электроэнергии диоды почти сразу выходят из строя. Проверка должна осуществляться исключительно с помощью специальных измерительных приборов на стенде.

Диоды нельзя проверять с помощью мегомметра, в противном случае это грозит коротким замыканием на диодном мосту. Если используется мегомметр для диагностики электропроводки, генератор в обязательном порядке отсоединяется от проводов. Клеммы и контакты необходимо отсоединить от генератора и аккумулятора и в случае проведения сварочных работ кузова, узлов и агрегатов автомобиля.

Демонтаж и разбор генератора своими силами

Ремонт генератора ВАЗ 2115 выполняется следующим образом:

1. Сначала следует отключить клеммы от АКБ.
2. Далее, выкручивается гайка от контактного винта, сделав это, можно отсоединить проводку.
3. Затем выкрутите винт, с помощью которого крепится натяжитель ремешка, и два винта, которые крепят натяжную рамку.
4. Далее, выкручивается гайка, которая находится справа от механизма. Деталь нужно приподнять и извлечь шпильку — полностью вытащить ее не получится, поэтому извлеките ее на наиболее возможное расстояние. Для демонтажа агрегата шпильку придется разрезать, а при последующем монтаже устанавливается новая шпилька, только с противоположной стороны.

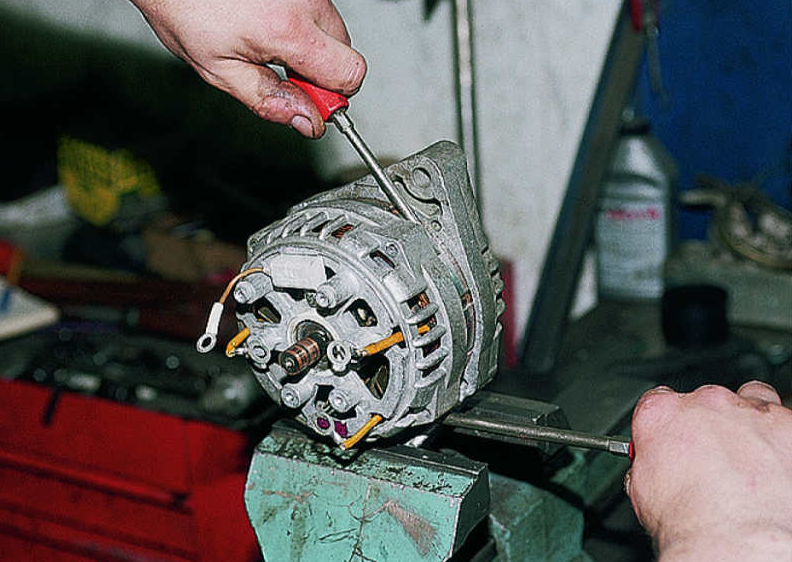

5. После этого агрегат снимают, производится его разборка. Выкручиваются натяжные винты, а также болты, которые фиксируют фазную обмотку и конденсаторное устройство к крышке. Если нужно, конденсаторный элемент можно отключить от выпрямительного блока.
6. Непосредственно на самом блоке следует также отключить фазные обмотки.
7. Далее, вам необходимо открутить еще четыре стяжных болта, а затем снять заднюю крышку с роторным механизмом и статором.
8. Теперь ротор следует зажать в тиски и разобрать, выкрутив все необходимые гайки и сняв шкив с кольцом. Все вышедшие из строя элементы — регулятор напряжения, подшипники и другие составляющие меняются при необходимости. После этого агрегат собирается и ставится на место.

 Загрузка …

Проблемы с диодным постом

Проверить исправность диодного моста достаточно просто. На то, что он неисправен, указывает либо повышенное напряжение, либо отсутствие заряда. Затягивать с ремонтом не стоит, поскольку в результате в электросети автомобиля могут возникнуть серьезные проблемы.

А вот диодный мост способен выйти из строя только в случае пробоя силовых диодов. Их в случае необходимости можно заменить. Правда, с этим порой возникают некоторые проблемы. Дело в том, что найти силовые диоды достаточно сложно. Возможно, придется совершить увлекательное путешествие по разборкам ВАЗ-2114, но гораздо быстрее и проще заменить старый диодный мост на новый.

Как видим, генератор – это необходимая деталь в автомобиле, без которого он попросту не способен работать. В случае поломки генератора, можно произвести его замену, если отремонтировать собственными силами не получается. Кроме этого, замена генератора потребуется в таких случаях:

• улучшение звуковой системы авто;
• установка дополнительной подсветки транспортного средства, причем как внутри, так и снаружи;
• установка дополнительного наружного освещения или замена старого на более мощное.

Как вам статья?

Мне нравитсяНе нравится

Диагностика узла

Выработка недостаточного заряда генераторной установкой приводит к тому, что поступающего напряжения не хватает для питания всего электрооборудования. В этом случае, приходит на помощь аккумулятор. В итоге, он может полностью разрядиться. Слишком высокое напряжение еще опаснее для бортовой сети, так из-за него могут перегорать предохранители, а также сгореть компоненты электросети.

Зная, какое напряжение должен вырабатывать генератор ВАЗ 2114, можно провести его диагностику для выявления неисправностей (автор видео — Ильдар Латыпов).

Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.

Проверка генератора ВАЗ 2114 состоит из последовательности действий:

1. Сначала нужно включить зажигание и запустить мотор.
2. Если есть повреждения в цепи обмотки ротора, то на панели приборов будет постоянно гореть сигнальная лампочка.
3. Силовой агрегат следует прогреть примерно до 90 градусов. Частота вращения коленчатого вала должна составлять около 2500-3000 об/мин.
4. Затем следует включить ближний свет и магнитолу.
5. Теперь нужно замерить напряжение, которое поступает на клеммы АКБ. Оно должно быть около 13 В.
6.  Выключив магнитолу и погасив ближний свет, снова замеряем напряжение. Оно должно увеличиться до 14,7 В.

Во время диагностики следует прислушиваться к работе ротора. Если разрушится подшипник в передней крышке, будет слышен шум.

Падение напряжение возможно по следующим причинам:

• ослабление натяжение ремня генератора;
• износ щеток;
• неисправность реле-регулятора;
• износ всего генераторного агрегата.

Если генераторный узел полностью изношен, его нужно полностью менять. Перед тем как поменять генератор на ВАЗ 2114, следует выполнить его диагностику. Если не идет зарядка на аккумулятор, причина может быть в обрыве ремня.

Разборка и проверка генератора

Что нужно сделать для проверки генератора, ну во первых нужно снять пластиковую крышку с генератора под которой расположен диодный мост и реле/регулятор напряжения/щетки

Снимаем крышку

Получаем такую картину(шайбы не растеряйте только)

Диодный мост и регулятор напряжения

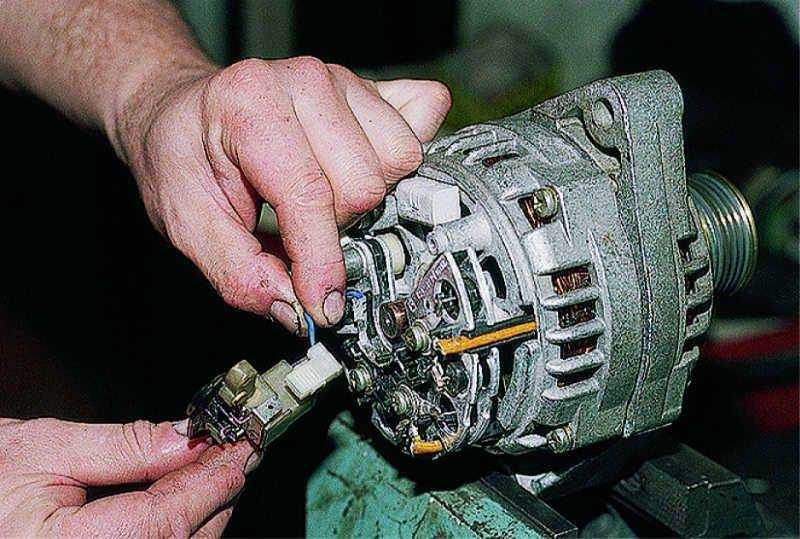

Идем дальше. Теперь откручиваем и отсоединяем регулятор напряжения

Смотрим на состояние щеток

Нижняя щетка 11мм

Верхняя щетка 12мм

И тут назрел вопрос! А какая длинна заводских, новых щеток?! В сети ничего толкового не нашел, нашел лишь то что самый минимум это 5мм. Этим щеткам уже 7 лет и 67000 пробега… Если кто знает ответ, напишите)))

Идем дальше. Снимаем диодный мост. Можно и не снимать в принципе, но я снял, мне было интересно просто))

Для снятия диодного моста достаточно отогнуть 4 контакта. На некоторых генераторах их может быть 3.

Сняли)

Теперь проверка генератора.

Проверяем тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Сопротивление должно составлять примерно 3–5 Ом. Если показания на тестере будут показывать бесконечность, значит, в обмотке ротора обрыв и его необходимо заменить.

У меня 3,2 Ом — норма.

Для проверки дополнительных диодов подсоединяйте «положительный» (красный) щуп тестера к выводам обмотки статора, к которым припаяны выводы дополнительных диодов, а «отрицательный» (черный) щуп подсоединяйте к противоположным выводам дополнительных диодов. Если диоды исправны, тестер покажет сопротивление 550–600 Ом.

Примерно норма =) Погрешность прибора + плохо прижаты щупы.

Проверка диодов выпрямительного блока. Для этого установите тестер в режим измерения сопротивления и подсоедините «отрицательный» (черный) щуп тестера к выводу «плюс» генератора, а «положительный» (красный) щуп поочередно подсоединяйте к восьми контактным выводам диодов. Если диоды исправны, тестер покажет сопротивление 550–600 Ом.

Я делал это вот таким образом, по идеи одно и тоже

Проверяем обмотки статора генератора. Поочередно подсоединяя щупы омметра к выводам обмотки статора генератора, проверяем обмотку на обрыв. При отсутствии обрыва обмотки статора генератора омметр будет показывать малое сопротивление (около 10 Ом)

В моем случае это 0,9 Ом — тоже в порядке.

Вот так вот. Сами щетки я не проверял, так как там нужен АКБ и лампочка, и еще вроде что то. Короче лень се это тащить домой на 6 этаж без лифта.

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый  и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

• Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
• Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
• Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.
• Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
• Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
• Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

1. РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
2. Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

• в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
• в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
• при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

https://youtube.com/watch?v=lnpkuDLN8IY

Признаки, говорящие, что пора менять щетки генератора:

Генератор – это главный узел в системе подачи электроэнергии автомобиля. Иногда он выходит из строя, но не стоит его выбрасывать и спешить покупать новый. Часто проблема в том, что стерлись щетки генератора и достаточно их заменить для дальнейшей бесперебойной работы этого узла. Замена щеток генератора достаточно простая процедура, но для начала стоит выяснить, какие признаки могут указывать на износ щёток.

Часто при проведении профилактического осмотра автомобиля не уделяют внимание различным мелочам. Щетки генератора – одна из таких мелочей, если они сотрутся, то генератор перестанет подавать зарядку аккумулятору

Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега

Диагностику щёток можно провести, не снимая генератор, а в некоторых случаях может даже получится их заменить без снятия основного узла

Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега. Диагностику щёток можно провести, не снимая генератор, а в некоторых случаях может даже получится их заменить без снятия основного узла.

• Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
• Фары, габариты и даже подсветка салона тускнеет и мигает;
• Резкое снижение напряжения бортовой сети автомобиля ;
• Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Каждый из данных пунктов может указывать на износ щёток генератора, которые располагаются внутри этого узла. Многие задаются вопросом, как проверить щётки. Для того чтобы проверить, какова остаточная длина щеток генератора, достаточно отключить генератор от АКБ и снять регулятор напряжения. После этой процедуры можно на глаз определить, насколько стёрлась любая из щёток генератора. Если длина будет менее 0, 5 сантиметра, менять щётки нужно однозначно. Проверка щеток должна проводиться при плановом осмотре генератора.

Генератор ваз 2110

Назначение

Генераторная установка является достаточно надежным устройством, хорошо переносящую как повышенную вибрацию силового агрегата, так и большие перепады подкапотных температур, а так же имеющей высокую стойкость к воздействиям влажной среды и грязи.Параметры выходного тока генератора должны быть стабильны на всех режимах работы двигателя, при любых его нагрузках и частотах вращения.Главными требованиями, стоящими перед генератором, являются:

• Параметры генерируемого электрического тока должны быть таковы, что бы при любых режимах работы двигателя и нагрузки на бортовую сеть автомобиля не только не происходил интенсивный разряд аккумуляторной батареи, но и происходила ее подзарядка;
• При любой частоте вращения двигателя и изменении нагрузки во всем диапазоне его работы напряжение в электрической цепи автомобиля должно быть стабильным и соответствовать заявленной величине.

Устройство

Прежде чем искать в своем ваз 2110 неисправности генератора необходимо знать что принципиальная конструкция и принцип его работы одинаковы для всех типов автомобилей. Они могут различаться лишь в габаритах, качеством изготовления и расположением монтажных креплений.
Поэтому для расширения своего кругозора можете прислушиваться к советам владельцев всех марок автомобилей, благо некоторые запасные части генераторов взаимозаменяемы.

Замена в генераторе ваз 2110

На фото выделены основные составляющие генератора:

1. Шкив ремня генератора(надеюсь пояснять его назначение нет необходимости);
2. Корпус, состоящий из передней половинки находящейся со стороны шкива и задней, которая устанавливается со стороны контактных колец. Помимо этого в задней части корпуса размещен щеточный узел, выпрямитель, регулятор напряжения, а также выводы электропроводки для подключения к электрической цепи автомобиля.

В корпусе устанавливается статор, и размещаются опорные подшипники ротора, так же на нем имеются крепления для установки генератора на двигатель автомобиля.

1. Ротор с обмотками возбуждения выводы которых соединены с цилиндрическими, выполненных из меди контактными кольцами;
2. Сердце генератора – статор. Именно в пазах между его стальных листов, где находится трехфазная обмотка и вырабатывается необходимый автомобилю электрический ток;
3. Сборка выпрямительных диодов (без комментариев);
4. Регулятор напряжений необходимый для поддержания напряжения в электрической цепи автомобиля в заданных параметрах во время изменения нагрузок, частоты вращения генератора и температуры окружающего воздуха;
5. Щеточный узел, где находятся подпружиненные щетки находящиеся в контакте с контактными кольцами ротора;
6. Пластмассовая крышка, защищающаяся диодный модуль.

Принцип работы

Приступаем к самой интересной части нашей статьи.Итак, поворачиваем в замке ключ зажигания и:

• На контактные кольца, через щеточный узел, а затем на обмотку возбуждения ротора поступает электрический ток;
• В обмотке ротора, который начинает вращаться одновременно с коленчатым валом двигателя, находится магнитное поле, которое пронизывает обмотки статора, вследствие чего на его выводах напряжение с переменным значением;
• Когда генератор достигает определённой частоты вращения, он переходит в режим самовозбуждения, то есть ток на обмотку возбуждения ротора начинает поступать непосредственно от самого генератора;
• Вырабатываемое переменное напряжение с помощью блока выпрямителей преобразуется в постоянное. Именно в этом состоянии происходят процессы зарядки аккумуляторной батареи и обеспечения электричеством потребителей тока;
• Регулятор напряжения включается в работу в процессе движения автомобиля, когда меняются нагрузка на генератор и его частота вращения. Его задачей является регулировка времени включения возбуждающей обмотки ротора.

Это время уменьшается при меньших внешних нагрузках и при возрастающих частотах вращения ротора генератора, и возрастает при увеличении нагрузок и снижении частоты вращения.

Принцип работы генераторной установки переменного тока

Надеюсь, моя краткость не помешала понять вам принцип работы генераторной установки переменного тока, в противном случае в сети всегда можно найти соответствующее по теме видео.

Итак, основными параметрами являются:

• Номинальные значения напряжения, тока и частоты возбуждения;
• Частота, с которой происходит самовозбуждение обмотки;
• Коэффициент полезного действия (КПД).

В нашем случае электрическая система имеет номинальное напряжение в 12 вольт, а номинальным током считается его максимальное количество, получаемое при номинальной частоте вращения генератора (80 ампер при 6000 оборотах в минуту).
