Как работает механический регулятор напряжения

А теперь давайте рассмотрим принцип действия регулятора механического типа. Когда вы заводите двигатель, начинает вращаться ротор генератора. Если частота вращения не превышает двух тысяч оборотов в минуту, то на выходе генератора напряжение стабильное. Оно не превышает значения в 14,8 Вольт. При такой работе двигателя и генератора регулятор не функционирует, пропускает ток на обмотку возбуждения. Но стоит только повысить частоту вращения коленчатого вала, вступает в работу реле-регулятор.

При этом обмотка, соединенные с щетками, моментально отзывается на превышение напряжения на выходной клемме генераторной установки. Обмотка намагничивается сердечник и притягивает к себе якорь. При этом размыкаются контакты. И если при функционировании на малых оборотах в цепь был подключен лишь один резистор, то во время превышения задействуются все три. При этом уменьшается напряжение, подаваемое на обмотку возбуждения генератора ВАЗ 2106.

Как самому проверить реле регулятор

Для проверки исправности работы реле регулятора можно снять устройство с автомобиля. Вторым способом будет диагностика прямо на машине. Для выполнения работ понадобится контрольная лампа и тестер-мультиметр.

Также заранее необходимо подготовить специальный блок питания или зарядное устройство, провода, а также убедиться в том, что аккумулятор находится в рабочем состоянии.

Чтобы проверить реле регулятор нужно выставить на мультиметре режим вольтметра для возможности измерить постоянный ток в рамках от 0 до 19 вольт.
Далее производится подключение щупов мультиметра к «полюсам» батареи на заглушенном моторе. Зафиксируйте данные, которые показывает вольтметр. Напряжение должно быть от 12 до 12,5 вольт. После этого двигатель запускается, а показания вольтметра снова фиксируются. В норме должно наблюдаться повышение значений после запуска ДВС до средних 13-13,5 вольт.
Дополнительно стоит учесть, что с ростом оборотов мотора напряжение также должно расти. В среднем диапазоне этот показатель составляет около 14 вольт, на высоких оборотах доходит до 14,5.

Главным признаком, который указывает на неисправность реле регулятора, является одинаковое напряжение как до, так и после запуска мотора. Например, на заглушенном двигателе АКБ выдавал 12 вольт и этот показатель не изменился на заведенном ДВС. Добавим, что нужно исключить другие возможные причины отсутствия зарядки батареи, после чего реле регулятор снимается с автомобиля для дальнейшей проверки.

Снятие реле регулятора для проверки

Начнем с того, что в современных авто щётки генератора зачастую объединяются конструктивно с самим реле. Получается, реле регулятор выступает составным элементом щеточного узла и крепится в задней части автомобильного генератора (в области контактных колец якоря). Для снятия реле откручиваются крепежные болты и снимаются клеммы, после чего реле извлекается.

Проверка осуществляется при помощи тестера, лампочки на 12 вольт с патроном и нескольких проводов, которые имеют клеммы. Дополнительно понадобится указанный выше блок питания, который выдает до 20 вольт. Также вместо блока можно воспользоваться зарядным устройством, которое имеет функцию регулировки тока. Необходимо отдельно учесть, что зарядное устройство может не выдавать постоянный ток при отсутствии нагрузки. В этом случае к нему нужно дополнительно подключить АКБ, то есть дать нагрузку на ЗУ.
Далее провода и лампа через реле подключаются к «плюсу» и «минусу» соответственно, после чего включается зарядное устройство. Контрольная лампочка должна загореться. Затем напряжение повышается при помощи регулятора тока на ЗУ, параллельно фиксируются показания тестера (или происходит отслеживание по вольтметру на самом ЗУ при его наличии).
Горение лампочки должно продолжаться до того момента, пока вольтметр не покажет напряжение более 14,5 вольт. После превышения этой отметки лампочка должна гаснуть. Уменьшение напряжения приведет к повторному загоранию контрольной лампы.

Реле 527 ваз 2106 схема подключения

На реле контакты 86 и 85 это контакты подачи напряжения 12 вольт, а контакты 30/51 и 87 исполнительные, т.е. они непосредственно включают датчик, фары и другой потребитель.

Разобрал я свое реле включения датчика охлаждения вентилятора (термодатчика). Внутри как новенькое. Разбирается очень просто. Чуток отверткой отогнуть один, а потом второй буртик со стороны контактов.Вскрытие показало, что исполнительные контакты стоят со смещением друг к другу, т.е. они работают не полной площадью а половинкой. Тонкими полосками подогнул как надо. Нулевочной наждачной шкурочкой почистил их и снова собрал.

Далее пришлось чистить контакты выводные, т.к. они сильно заржавели и через эту ржавчину ток проходит от случая к случаю. Так же почистил контакты «мама», которые подводятся в реле. Обмотал их изолентой, а сверху обработал смазкой «Силиконовой в аэрозольной упаковке» которая предотвращает поступление влаги и тем самым защищает контактные выводы.

Вместо этого реле можно устанавливать любое стандартные реле на которых есть выводы контактов 86, 85, 30/1 (или просто 30) и 87. Желательно покупать эти реле со специальной планкой крепления к кузову, контакты «мама» подходят к ним одинаково как и к PC527.

Я себе в запас положил Фордовские реле 2 штуки на 30 ампер. Эти же реле подходят и на включение ПТФ.

Планирую так же снять и реле включения фар и до наступления холодов привести их в порядок (чистка, регулировка и т.п.).

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

Водитель поворачивает ключ в замке зажигания.
Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
Именно в обмотке появляется магнитное поле.
Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Штатное устройство для «шестёрки»

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Устройство надёжно фиксируется в мотору и подключается к различным системам авто

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Маленькая пластина со встроенной схемой для контроля напряжения на выходе

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Ротор — главный вращающийся элемент генератора

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Из-за специфичной формы водители часто называют диодный мост «подковой»

Шкив

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Один из элементов генератора

Реле зарядки ВАЗ-2106 характеристика, неисправности

Реле на автомобиле ВАЗ-2106 – это прибор, служащий выключателем. Его основная цель – размыкание и замыкание определенных участков электрической цепи в момент достижения конкретных показателей неэлектрических и электрических величин.

Данный прибор играет роль коммутатора тока нагрузки для исполнителя, к примеру, генератора, стартера, вентилятора либо другого потребителя, потребляющего большое количество энергии.

Электрическое реле зарядки для ВАЗ-2106 устроено таким образом:

электрический магнит – провод, намотанный на катушку, имеющую металлический сердечник;
якорь – некая пластина. Ее роль – управление контактами;
переключатель (замыкающий либо размыкающий определенную группу контактов).

В момент появления электрического тока в обмотке электромагнита появляется магнитное электрическое поле. Сила появившегося магнитного поля прижимает к сердечнику якорь. В свою очередь, при помощи специальных толкателей якорь сдвигает контакты, тем самым замыкая либо размыкая их.

На автомобилях ВАЗ-2106 применяются два основных вида реле-регуляторов напряжения (реле зарядки).

Реле-регулятор 121.3702. Прибор нового образца. Данное реле широко используется в наше время, так как не требует дополнительных настроек и регулировок.
Электрорегулятор магнитного типа с маркировкой РР-380. Устаревший образец прибора, изготовление которого на настоящий момент остановлено. Данная деталь больше не используется на автомобилях ВАЗ-2106.

Возможность замены реле напряжения предусмотрена таким образом, что необходимость в доработках в автомобиле ВАЗ-2106 отсутствует. Это говорит о том, что вмешиваться в систему зарядки автомобиля не потребуется.

Перед заменой реле зарядки старого образца следует проверить новое на работоспособность. Для этого заводим автомобиль ВАЗ-2106. Обороты двигателя должны составлять 2 500-3 000. После этого отключаем все приборы, которые могут использовать электричество (зажигание остается включенным). При помощи тестера измеряем напряжение на клеммах аккумуляторной батареи. Оно должно быть приближено к 14 В.

Диагностируем неисправности реле зарядки

Изношенные щетки генератора. Если длина щеток генератора автомобиля ВАЗ-2106 стает недостаточной, может пропасть заряд. При диагностировании неисправности в первую очередь следует тщательно проверить состояние щеток в генераторе. Их длина не должна быть меньше 12 миллиметров. Если она не вписывается в минимальные требования, тогда их необходимо заменить.
Не работает диодный мост генератора. Выход из строя одного либо нескольких элементов блока выпрямителя может быть причиной неисправности зарядки. Следует при помощи тестера проверить исправность всех диодов.
Предохранители. При отсутствии зарядного тока в автомобиле ВАЗ-2106 стоит проверить плавкие предохранители. Если обнаружен сгоревший, его следует заменить.
Генераторный ремень и его натяжка. Генераторный ремень выполнен в форме клина, поэтому его распирает между щеками в шкиве. При износе шкива генераторный ремень может проскальзывать в щеках. Из-за этого иногда проявляются проблемы с зарядкой. В таком случае незамедлительно необходимо поменять шкив и ремень генератора.
Клеммы аккумуляторной батареи. Если на аккумуляторной батарее есть окисление клемм, это может препятствовать заряду батареи. В данном случае следует почистить клеммы содой, растворенной в воде. Такое средство способно снять налет. После полной очистки клемм от окисления следует хорошо протереть их сухой тряпкой, после чего смазать густой смазкой.

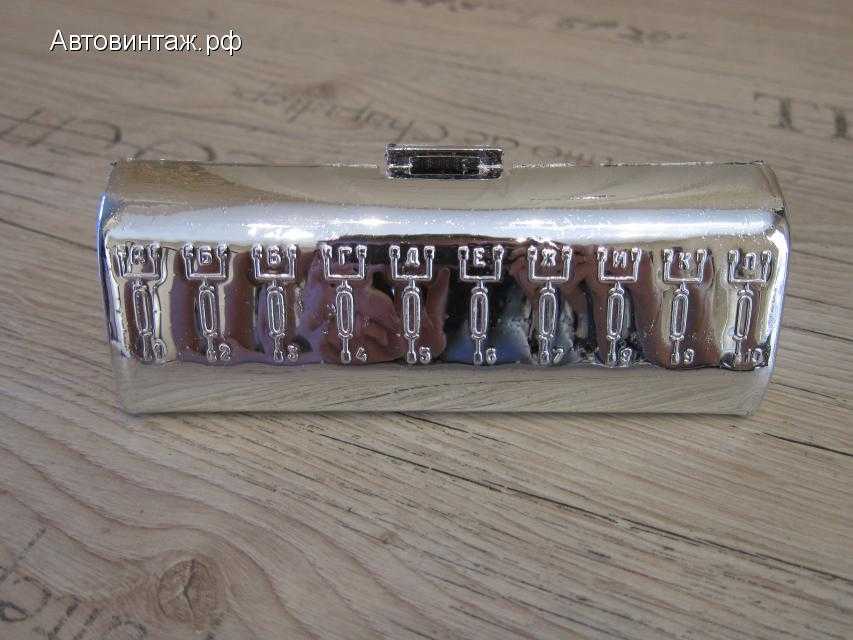

Как поменять блок предохранителей на ваз 2101

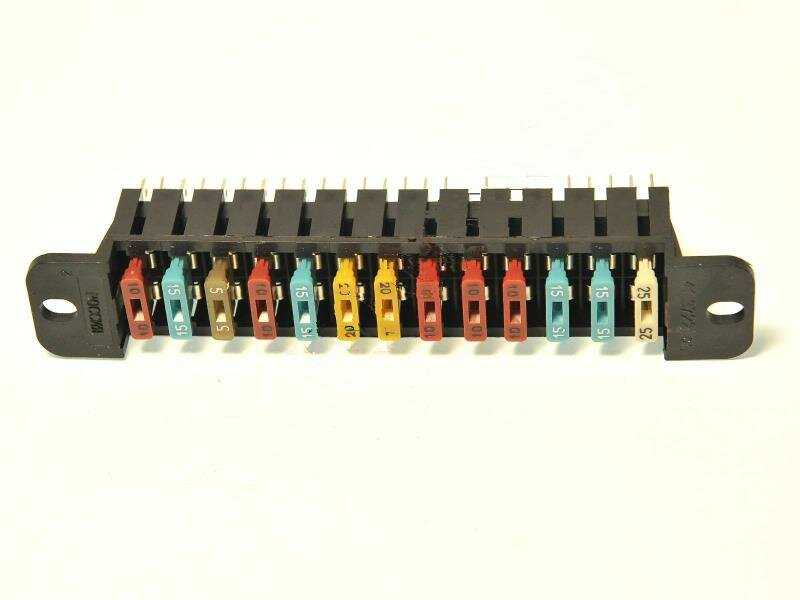

Новый блок предохранителей

Прежде всего, необходимо отсоединить провод от «минусовой» клеммы аккумулятора.
Затем необходимо подготовить 4 перемычки.
Перемычки устанавливаем на новом блоке, замыкая предохранители в таком порядке: 3-4, 5-6, 7-8, 9-10.
Далее ключом R8 отвинчиваем гайки крепления блока.
Затем блок снимаем с установочного места, но провода не отсоединяем.

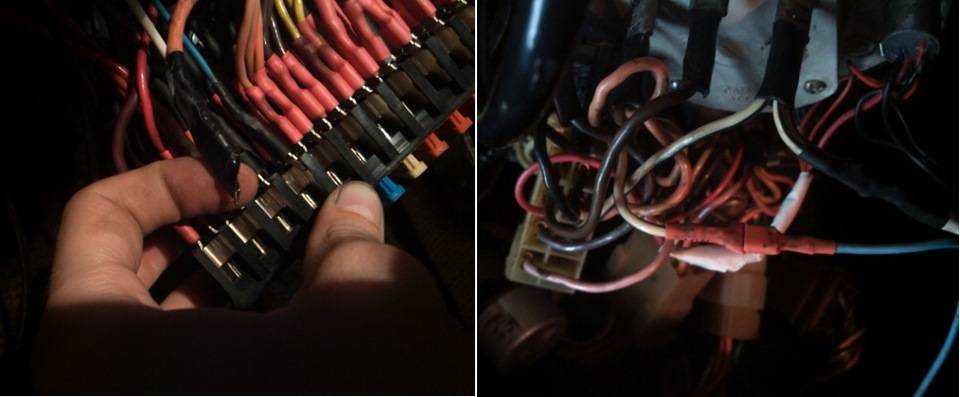

Далее последовательно, в установленном порядке, переподсоединяем провода со старого блока на новый блок предохранителей.
Подсоединив провод «минусовой» клеммы проверяем работоспособность электрических устройств и агрегатов цепи.
Если все работает, устанавливаем блок предохранителей на штатное место и закрепляем его.

Предоставленное видео, в наглядной форме, поможет вам лучше понять расположение и устройство блока предохранителей.

Источник

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

1	обмотка ротора генератора
2	генератор
3	обмотка статора генератора
4	выпрямитель генератора
5	аккумуляторная батарея
6	тумблер зажигания
7	контрольная лампа заряда аккумуляторной батареи
8	реле контрольной лампы заряда аккумуляторной батареи
9	блок предохранителей ВАЗ -2106
10	дроссель
11	термокомпенсирующий резистор
12	добавочные резисторы
13	регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
затем через щётку напряжение идёт на обмотку возбуждения ГУ;
затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

Если изношены генераторные щётки.
При неисправностях генерирующего устройства.
Если неисправно реле зарядки.
При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

Прикладываем щупы к предохранителю.
Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Неполадки блока предохранителей и их устранение

На ВАЗовской «шестёрке» предохранители установлены в двух блоках — основном и дополнительном. Конструктивно они выполнены из пластикового корпуса, плавких вставок и держателей под них.

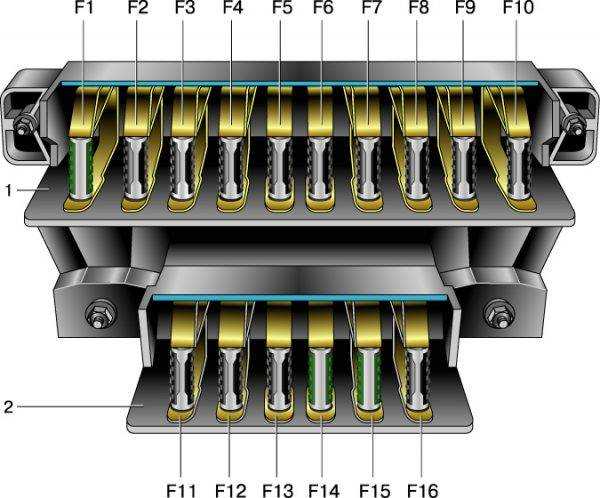

Блоки предохранителей ВАЗ 2106: 1 — основной блок предохранителей; 2 — дополнительный блок предохранителей; F1 — F16 — предохранители

Оба устройства расположены в салоне слева от рулевой колонки под торпедой.

Блок предохранителей на ВАЗ 2106 установлен слева от рулевой колонки под торпедой

Как определить сгоревший предохранитель

Когда на «шестёрке» возникают неисправности с одним из электроприборов (дворники, вентилятор отопителя и т

д.), первое, чему следует уделить внимание — это целостности плавких вставок. Их исправность можно проверить такими способами:

визуально;
мультиметром.

Визуальная проверка

Конструкция предохранителей такова, что по состоянию плавкой вставки можно выявить работоспособность детали. Элементы цилиндрического типа имеют плавкое соединение, расположенное снаружи корпуса. Его разрушение может определить даже автолюбитель без опыта. Что касается флажковых предохранителей, то их состояние можно оценить на просвет. У сгоревшего элемента плавкая перемычка будет оборвана.

Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус

Диагностика контролькой и мультиметром

С помощью цифрового мультиметра работоспособность предохранителя можно проверить по напряжению и сопротивлению. Рассмотрим первый вариант диагностики:

Выбираем на приборе предел для проверки напряжения.
Включаем диагностируемую цепь (осветительные приборы, дворники и т. п.).
Поочерёдно дотрагиваемся щупами прибора или контролькой к контактам предохранителя. Если на одном из выводов напряжение будет отсутствовать, значит, проверяемый элемент вышел из строя.

Таблица: номиналы предохранителей ВАЗ 2106 и защищаемые ими цепи

№ предохранителя (номинальный ток)	Наименования оборудования защищаемых электрических цепей
F 1 (16 А)	Звуковой сигнал Штепсельная розетка для переносной лампы Прикуриватель Лампы сигнала торможения Часы Плафоны внутреннего освещения кузова
F 2 (8 А)	Реле стеклоочистителя Электродвигатель отопителя Электродвигатели стеклоочистителя и омывателя ветрового стекла
F 3 (8 А)	Дальний свет (левые фары) Лампа сигнализатора включения дальнего света
F 4 (8 А)	Дальний свет (правые фары)
F 5 (8 А)	Ближний свет (левая фара)
F 6 (8 А)	Ближний свет (правая фара). Задний противотуманный фонарь
F 7 (8 А)	Габаритный свет (левый подфарник, правый задний фонарь) Лампа освещения багажника Правый фонарь освещения номерного знака Лампы освещения приборов Лампа подсветки прикуривателя
F 8 (8 А)	Габаритный свет (правый подфарник, левый задний фонарь) Левый фонарь освещения номерного знака Подкапотная лампа Лампа сигнализатора габаритного света
F 9 (8 А)	Указатель давления масла с лампой сигнализатора Указатель температуры охлаждающей жидкости Указатель уровня топлива Лампа сигнализатора заряда аккумуляторной батареи Указатели поворота и соответствующая лампа сигнализатора Сигнализатор приоткрытия воздушной заслонки карбюратора Обмотка реле обогрева заднего стекла
F 10 (8 А)	Регулятор напряжения Обмотка возбуждения генератора
F 11 (8 А)	Резервный
F 12 (8 А)	Резервный
F 13 (8 А)	Резервный
F 14 (16 А)	Элемент обогрева заднего стекла
F 15 (16 А)	Электродвигатель вентилятора системы охлаждения
F 16 (8 А)	Указатели поворота в режиме аварийной сигнализации

Регулятор напряжения ВАЗ 2106 и его замена

электромагнитный РР-380 устанавливался на первые экземпляры автомобилей, но он на данный момент считается устаревшим;
бесконтактного типа с обозначением 121.3702. Это новый регулятор напряжения, не требующий настройки и регулировки, применялся в последние годы выпуска автомобиля ВАЗ 2106.

У реле-регуляторов только схема различная, принцип действия во многом похож, а подключение идентичное. Для замены регулятора старого образца на новый достаточно просто подключить провода к соответствующим штекерам. Но перед заменой потребуется проверка работоспособности реле-регулятора.

Виды реле-регуляторов ВАЗ

В последние годы устанавливался реле регулятор с обозначением 121.3702, который работал в симбиозе с генератором переменного тока Г-221. Но такое совершенное устройство, которое не нуждается ни в регулировках, ни в дополнительном обслуживании, применять начали с 90-х годов. Изначально автомобили шли с конвейера с вибрационным регулятором РР-380. Вот он-то нуждался и в регулировках, и в настройках, и даже в обслуживании. При работе с регулятором РР-380 нужно придерживаться простых правил.

1. Ни в коем случае не перепутайте провода с обозначением «67» и «15». Если это произойдет, то реле-регулятор не будет функционировать, его контакты, расположенные сверху, будут накоротко замкнуты. Итог — резкое возрастание напряжения на выходной клемме генератора, закипание АКБ, выход из строя всех потребителей электроэнергии и самого регулятора напряжения ВАЗ 2106.
2. В цепь штекера «67» не разрешается подключать конденсаторы для противодействия радиопомехам. Контакты в итоге работают неправильно, вследствие этого происходит их разрушение.
3. В цепь обмотки возбуждения запрещено включать каких-либо потребителей электрической энергии. В противном случае выходное напряжение возрастает в несколько раз.

Штекеры под номерами «67» и «15» нельзя замыкать между собой, так как выходное напряжение значительно возрастает и вероятность выхода из строя полупроводникового выпрямителя очень высокая.
Снимать с регулятора крышку не рекомендуется, потому что в него может попасть пыль и влага, контакты начнут подгорать, загрязняться, что приведет к неправильной работе механизма. Запрещена установка прокладок, изготовленных из подручных материалов.
Не ударяйте по корпусу регулятора, держите его в чистом виде.
Электрические соединения массы автомобиля ВАЗ 2106 и корпуса прибора должны быть надежными, сопротивление минимальным. Если соединение слабое, то вероятность повышения напряжения весьма высокая.

Проверка и замена регулятора

Перед началом диагностики состояния регулятора напряжения рекомендуется зарядить аккумуляторную батарею. Для этого снимите ее и, выкрутив заглушки всех отсеков, дайте зарядиться от сети в течение нескольких часов. Контролируйте уровень зарядки по индикатору на зарядном устройстве.

После этого установите заряженную аккумуляторную батарею на автомобиль ВАЗ 2106 и заведите двигатель. При помощи ручки подсоса установите частоту вращения коленчатого вала двигателя в интервале 2500-3000 оборотов в минуту. Все потребители электрической энергии должны быть отключены, не допускается даже работа светодиодных ходовых огней.

При помощи вольтметра с широкой шкалой (можно использовать и с цифровым индикатором) проведите замер напряжения на клеммах аккумуляторной батареи. Значение напряжения должно составлять примерно 14,2 В. Допускается отклонение в большую или меньшую сторону, но не более чем на 0,1 В. Если отклонение существенное, то реле-регулятор подлежит немедленно полной замене. Не забудьте только непосредственно перед началом диагностики убедиться в следующем:

ремень генератора имеет нормальное натяжение;
корпус регулятора ВАЗ 2106 имеет надежный контакт с кузовом автомобиля.

Если есть недочеты, то их необходимо устранить, отрегулировав натяжение ремня или затянув все гайки, которые крепят реле регулятор к кузову. Чтобы заменить регулятор напряжения ВАЗ, потребуется выполнить следующие действия:

со шпилек выкрутить 2 гайки;
пометить маркером все провода, чтобы после не спутать их;
отключить от регулятора напряжения провода;
снять старый регулятор, а на его место установить новый;
произвести подключение проводов согласно схеме;
затянуть гайки.

Проведение диагностики регулятора напряжения

Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.

Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.

Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.

Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.

И так продолжается эпопея с бортовой сетью в прошлом году я поменял родной генератор на генератор 372.3701 55А от ВАЗ 2108(покупал б/у, www.drive2.ru/l/1322019/), родной давал впринципе нормальное напряжения но когда ночью ехал свет мерцал на ХХ напряжение падало и все тускнело, после замены на новый генератор все стало нормально но напряжение было низковато, до 14 не доходило без нагрузки но при этом АКБ заряжался и проблем не возникало, но хочется совершенства!

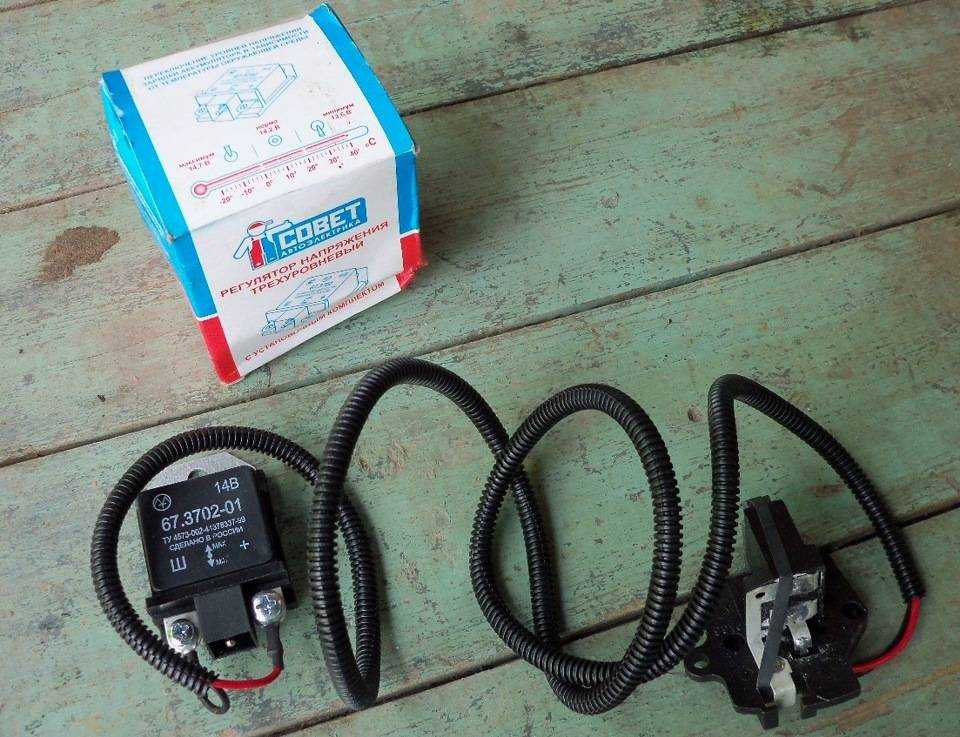

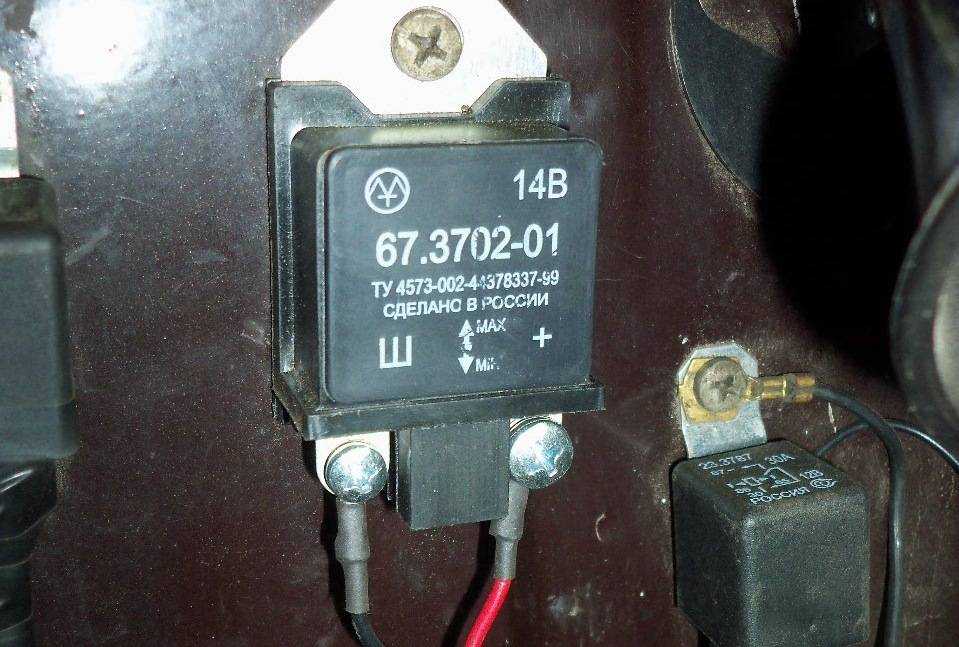

Приобрел я Трехуровневый регулятор напряжения производства Энергомаш (67.3702-01), прочитал о нем много хороших отзывов, в борьбе с низким напряжением, вот собственно и он:

немного теории о нем:Переключение уровней регулируемого напряжения производится встроенным в регулятор трехпозиционным тумблером в зависимости от следующих условий:Уровень «минимум» — 13,6 Вольта для эксплуатации автомобиля при температурах воздуха свыше +20 ºС, затяжных подъемах и др.;Уровень «норма» — 14,2 Вольта для эксплуатации автомобилей в температурном режиме 0 ºС — +20 ºС;Уровень «максимум» — 14,7 Вольта для эксплуатации автомобилей при отрицательных температурах воздуха; при включении многочисленных дополнительных потребителей тока; после долговременной стоянки; после значительной разрядки аккумулятора, вызванной подключением устройств (магнитола, телевизор, холодильник и др.) при неработающем двигателе. более подробно тут______________________________________________________

ну и перейдем к установке, для начала я замерял напряжение со старым регуляторомпод нагрузкой и без нагрузки, на ХХ, как видим “не ахти”

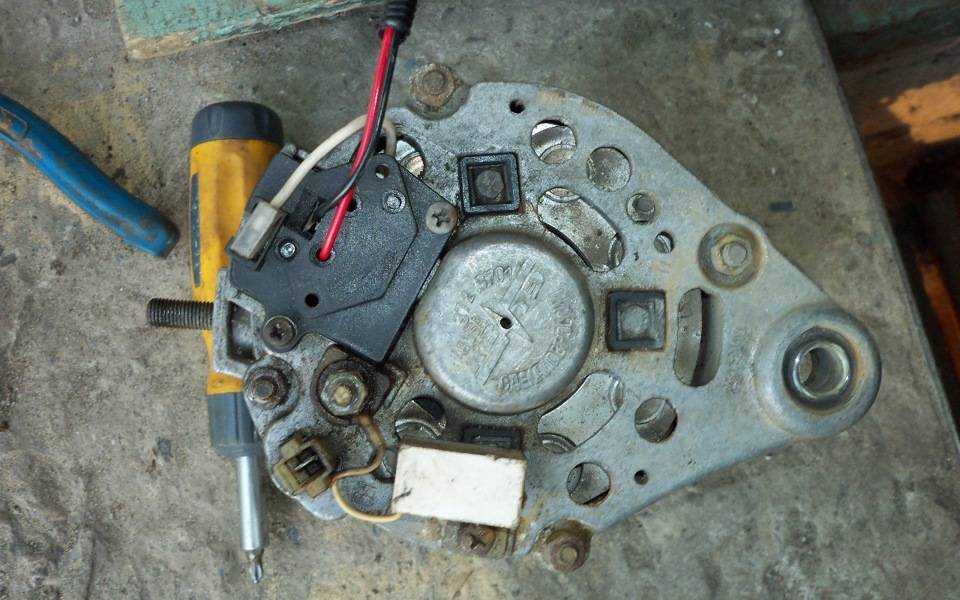

далее снял генератор, хотел открутить на месте старый регулятор но болтики прикипели пришлось снимать, выкрутил старый регулятор с щетками и вкрутил щетки от нового

Казалось бы дело готово НО пи включении зажигания сразу затарахтело Реле которое шло на лампу зарядки (ведь система построена для 2108), почитав форумы нашел решение проблемы в 2х вариантах:

1. Сдёргиваем 2 провода (сдвоенный оранжевый и жёлтый) с реле зарядки и подключаем их к лампочке(12в 3-4W), эта лампочка так же будет выполнять роль контрольной лампы заряда аккума. — НО при таком раскладе у меня на панели не будет работать индикатор а он окажется только под капотом, да и зачем мне индикатор под капотом)2. Второй вариант мне понравился больше! — Снимаем с Реле Желтый и Черный провод соедияем их вместе(я переобжал один провод с мамы на папу), и изолируем, далее снял Реле и убрал, заизолировал оранжевый провод и уложил их к жгуту проводов чтоб не болтались, тоесть соединил Черный и желтый а оранжевый спрятал(ничего необрезал так как вруг придется ставить родной)

П.С. покупал давно его но никак не доходило поставить, цена была около 90 грн, на данный момент цена регулятора около 140 грн.

Конструкция контактных реле регуляторов

Еще лет 20-25 назад на автомобилях ВАЗ 2106 устанавливались реле-регуляторы контактного типа. На сегодняшний день они являются устаревшими. В автомобильных генераторах используются исключительно электронные устройства. Но чтобы понять принцип работы, нужно рассмотреть и контактные системы. Основа такого механизма — это обмотка, которая производит намагничивание сердечника из металла. Обмотка содержит около 1300 витков медного провода.

Если вы проводите диагностику этой обмотки, то необходимо знать, что ее сопротивление составляет 17 Ом. Если при диагностике выяснилось, что это значение намного отличается от эталонного, то имеется либо межвитковое замыкание, либо на корпус устройства. В конструкции имеются также контакты, изготовленные из вольфрама. Специальной конструкции магнитный шунт, пластина, предназначенная для совершения регулировок.

Кронштейн, подвеска, небольшие пружины, регулировочные винты на пластине с клеммами. Но самое основное в конструкции — это сопротивления (постоянные резисторы). В регуляторе производится коммутация этих резисторов. В зависимости от напряжения на выходе генератора, изменяется схема их соединения. Максимальное значение сопротивления в цепи составляет 80 Ом.

Конструкция электронного регулятора напряжения

Механические давно ушли в прошлое, на данный момент в автомобильных генераторах можно встретить только лишь бесконтактные конструкции реле-регуляторов напряжения. Их преимущество очевидно. Ресурс у них намного больше, нежели у механических, так как нет подвижных контактов, которые постоянно находятся в движении. Отсюда можно сделать вывод о том, что реле-регуляторы электронного типа обладают большей надежностью. Используются такие системы на всех современных автомобилях.

Если разобрать регулятор напряжения, то можно увидеть либо небольшую плату, на которой находятся тиристоры и стабилитроны, производящие регулировку напряжения, либо же цельный кристалл полупроводника, на котором выполнена вся конструкция. Функции у электронного устройства точно такие же, как и описано выше механического регулятора. На автомобилях ВАЗ 2108 и более новых регулятор напряжения конструктивно совмещен с щеточным механизмом.

На ВАЗ 2106 он устанавливается отдельно от щеточного узла в подкапотном пространстве. Недостаток электронных систем один — их нельзя отремонтировать. Если вдруг произошел какой-либо сбой, сгорел реле-регулятор, потребуется его заменять новым. Но чтобы удостовериться в том, что действительно это устройство вышло из строя, осуществляется его диагностика на ВАЗ 2106.
