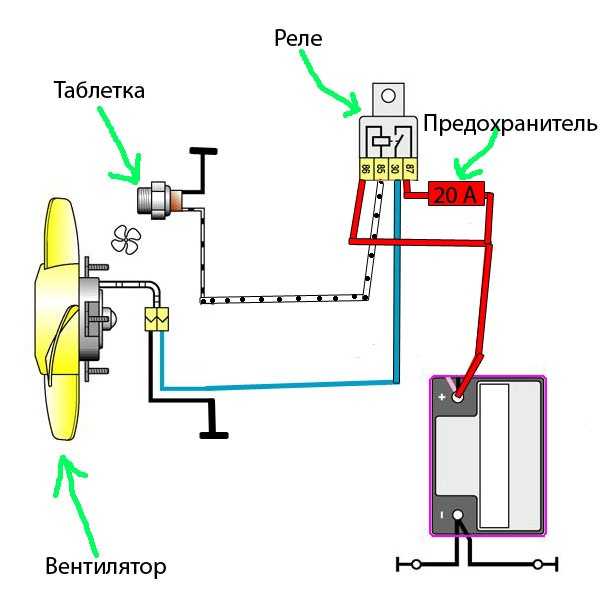

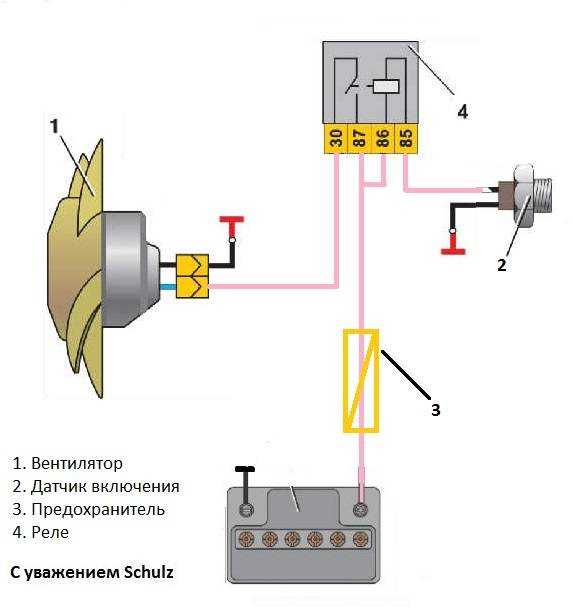

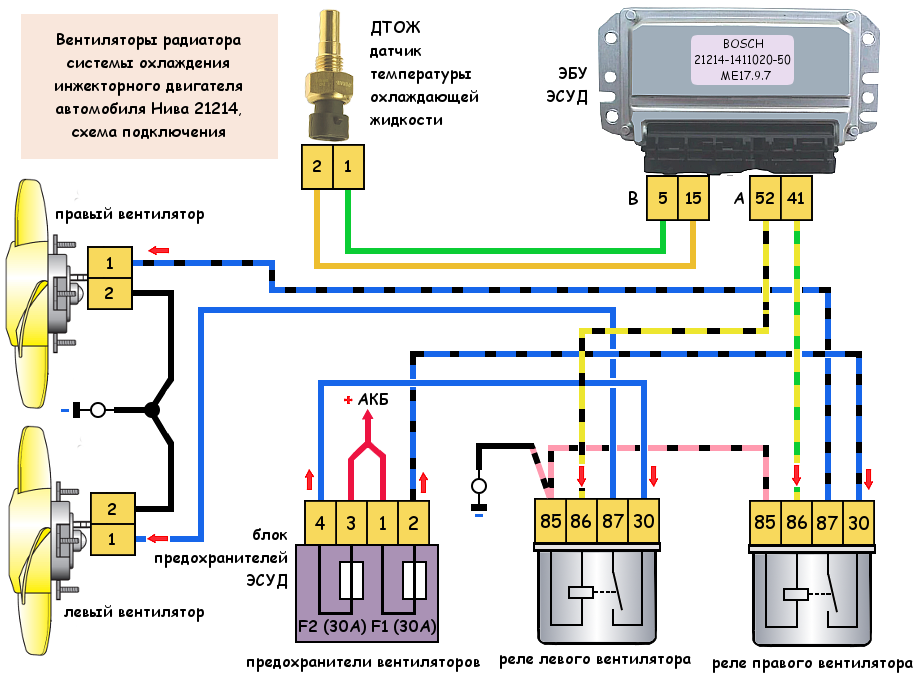

Схема включения вентилятора системы охлаждения двигателя ваз 2105

Вентилятор охлаждения ВАЗ 2107

Зачем нужен электровентилятор

Вентилятор предназначен для принудительного обдува радиатора охлаждения. Во время работы силовой установки жидкий хладагент через открывшийся термостат поступает в радиатор. Проходя по его трубкам, оборудованным тонкими пластинами (ламелями), хладагент остывает за счёт процесса теплообмена.

Когда автомобиль движется на скорости, теплообмену способствует встречный поток воздуха, но если машина длительное время стоит, или едет медленно, охлаждающая жидкость остывать не успевает. В такие моменты двигатель от перегрева спасает именно электровентилятор.

Конструкция устройства

Вентилятор радиатора состоит из трёх основных элементов:

электродвигателя постоянного тока;
крыльчатки;
рамки.

Ротор электродвигателя оснащён пластиковой крыльчаткой. Именно она, вращаясь, создаёт направленный поток воздуха. Двигатель устройства установлен в металлическую рамку, при помощи которой он крепится к корпусу радиатора.

Причины поломки вентилятора

Есть ряд причин, из-за которых датчик вентилятора может в итоге выйти из строя помимо датчика. Потому их предварительно следует исключить, чтобы убедиться — датчик всему виной.

К причинам отказа в работе вентилятора относят:

Вышел из строя вентилятор. Он может износиться, потерять целостность, получить механические повреждения. Заменить его будет дороже, если сравнивать с датчиком, но выбора нет.
Оборвалась цепь. При проверке датчика обычно применяют метод замыкания двух его контактов. Но если цепь проводки имеет повреждения, это сделать не удастся, а всю вину по неопытности свалят на регулятор.

Если проверка контактами не дала результата, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумуляторной батарее.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

О принудительном включении вентилятора

Схема охлаждения не предусматривает, чтобы работа вентилятора была постоянной. Но в некоторых случаях можно осуществить принцип «принудительного подключения вентилятора».

Это делается в том случае, если датчик вышел из строя, а замена в пути невозможна. Проверить это можно следующим образом: контроллер температуры двигателя показал уже на циферблате вертикальное положение стрелки, она настойчиво «лезет» в красную зону, а вентилятор молчит, включение его не происходит. Если это так, то возможны, скорее всего, две причины:

Вышел из строя сам датчик, который включает вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятная, чем описанная ниже. Во – первых, схема охлаждения полноценная, и радиатор работает исправно. Значит, большая часть тепла отводится. Есть два выхода из этой ситуации, предлагается следующая схема действия:

Если впереди прямая дорога, и автомобиль будет двигаться без остановок, то можно следить за шкалой температуры. В случае пробок, светофоров можно – включать печку на полную мощность на двойной скорости обдува.

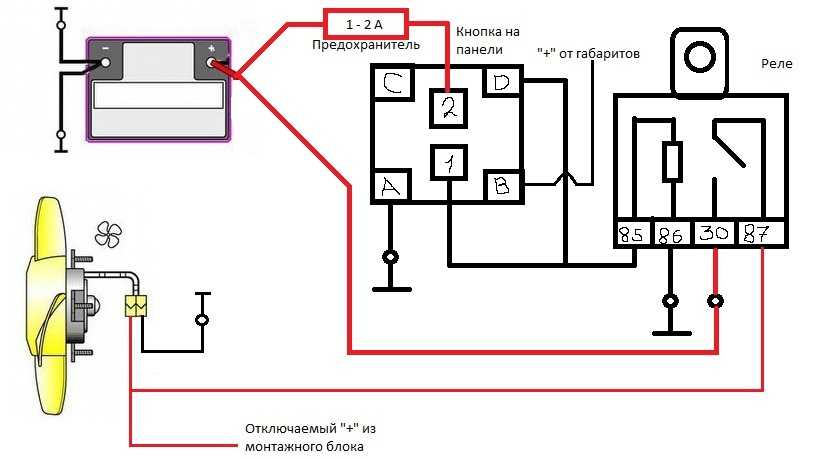

Можно решиться на установку принудительного включения вентилятора. Для этого вытаскиваются два контакта из контроллера, и накоротко соединяются между собой

Внимание! Перед этим нужно вначале снять «минус, массу» с аккумулятора. После того, как накоротко соединены провода, минусовая клемма вновь накидывается, и «карлсон» начинает работать постоянно, независимо от температуры двигателя и режима движения автомобиля

После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открывать капот и скидывать минусовую клемму.

Это очень раздражает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно разъединить провода вентилятора, правда, затем их нужно вновь соединить и заизолировать. Также нужно найти им в моторном отсеке такое место, чтобы они не попали под работающие лопасти крыльчатки, ведь схема расположения всех проводов в моторном отсеке предполагается в жгутах. Конечно, неудобно ездить так долгое время, потому что постоянно открывать – закрывать капот для подключения – выключения надоест. Кроме того, постоянный шум, вибрация и повышенный износ подшипников оси вентилятора тоже никому не понравятся. Принудительное включение – это экстренный способ.

Датчик, включающий вентилятор — такая капризная штука, которая стоит копейки, а самостоятельная замена в пути проблематична, так как нужно сливать тосол.

Инструкция по снятию и замене датчика

Регулятор, который должен быть в подкапотном пространстве, имеет свойство периодически выходить из строя. Следовательно, владельцу «семерки» будет полезно узнать, как проходит процедура разборки и установки нового контроллера.

Чтобы удалить и установить DV, сделайте следующее:

В первую очередь необходимо отключить питание от бортовой машины. Для этого снимите с АКБ отрицательную клемму.
Далее снимаем пробку распределительного бачка, а также пробку радиатора, чтобы не создавать в системе большое давление.
необходимо заменить емкость под радиатором, в которую будет стекать охлаждающая жидкость. Открутите кран радиатора и слейте антифриз в таз или другую емкость.
После этих действий вам необходимо отсоединить кабели от контроллера. Затем возьмите гаечный ключ на 30 мм и открутите сам регулятор от большой гайки. Теперь вы можете разобрать устройство

Обратите особое внимание при снятии, железное уплотнительное кольцо на регуляторе никогда не должно быть потеряно. Как только это будет сделано, вы можете приступить к установке нового устройства

При установке не забывайте, что непосредственно перед установкой точки соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен иметь высокую температуру, этот процесс проводится всухую. Используя герметик, можно предотвратить утечку хладагента.
После установки контроллера можно навинтить заглушку на радиатор. Затем сборка проводится в обратной последовательности: заливается предварительно слитый антифриз, на место устанавливается минусовая клемма аккумулятора. Чтобы убедиться, что система работает, прогрейте двигатель и дождитесь включения вентилятора. Кроме того, не лишним будет освободить магистрали системы охлаждения от воздушных пробок. На нашем ресурсе есть инструкция по замене антифриза в «семерке». Если возникнут вопросы, поможет разобраться, статья по этой ссылке.

Датчик кислорода

С приходом норм ЕВРО стандартов стали заботиться о выбросах в окружающую среду от автомобилей. Для этого стали применять датчики кислорода (лямбда зонд) он служит для определения концентрации углекислого газа в выхлопных газах автомобиля. Если эти параметры превышают допустимые, датчик подает сигнал на блок управления двигателем для изменения пропорций топливной смеси и снижения вредных выбросов в окружающую среду.

Расположение

В зависимости от комплектации автомобиля и года выпуска может измениться количество датчиков кислорода. В более старых моделях используется один датчик кислорода на выпускном коллекторе. В автомобилях с катализатором используется два датчика кислорода до катализатора и после.

Признаки неисправности

Когда лямбда зонд выходит из строя автомобиль начинает расходовать больше топлива, теряется его мощность и прежняя динамика. Довольно часто поломка в ДК может влиять на работу всего двигателя на холостом ходу может появиться детонация и сильные вибрации.

Видео — подключение и проверка ВО

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя вследствие несвоевременного включения вентилятора радиатора. Подобная неисправность несет серьезную угрозу не только системе охлаждения, но и всему силовому агрегату. Повышение температуры ОЖ до критических показателей способно вывести из строя клапанной крышки, а также стать причиной заклинивания подвижных элементов мотора.

Чаще всего вентилятор радиатора не срабатывает из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход устройства из строя в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если на ВАЗ-2107 датчик включения вентилятора утратил свою работоспособность, а также рассмотрим процесс его проверки и замены.

Видео «Наглядная диагностика и замена ДВ своими силами»

Более подробно процедура диагностики и замены переключателя вентилятора на отечественной «семерке» и других классических ВАЗах приведена на видео ниже (автор видео – Ремонт двигателя! И интересно!).

На автомобиле ВАЗ 2107, как и на представителе ВАЗской «классики», стоит довольно шумный вентилятор охлаждения. Вы не можете пропустить момент его связи. Повышается вибрация кузова, из-под капота слышно гудение, если время зажигания совпадает с увеличением нагрузки на электросеть (мигание поворотников при включенном ближнем свете, обогрев заднего стекла) – значит нагрузка стрелка на блоке питания начинает скользить в красную зону.

А также (при плохой настройке карбюратора) может начать перегорать сигнальная лампа аварийного давления масла. Схема охлаждения ВАЗ 2107 такова, что вентилятор в нормальных условиях включается не сразу, а только при достижении определенной температуры в системе. Для определения этого «удобного температурного момента» есть датчик или контроллер включения / выключения вентилятора.

Расположение контроллера на радиаторе не случайно: ведь сначала греется «кружок» антифриза, потом схема охлаждения предполагает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене. И только когда температура превышает 92 ° C, включается переключатель вентилятора.

Проведение диагностики регулятора напряжения

Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.

Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.

Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.

Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.

И так продолжается эпопея с бортовой сетью в прошлом году я поменял родной генератор на генератор 372.3701 55А от ВАЗ 2108(покупал б/у, www.drive2.ru/l/1322019/), родной давал впринципе нормальное напряжения но когда ночью ехал свет мерцал на ХХ напряжение падало и все тускнело, после замены на новый генератор все стало нормально но напряжение было низковато, до 14 не доходило без нагрузки но при этом АКБ заряжался и проблем не возникало, но хочется совершенства!

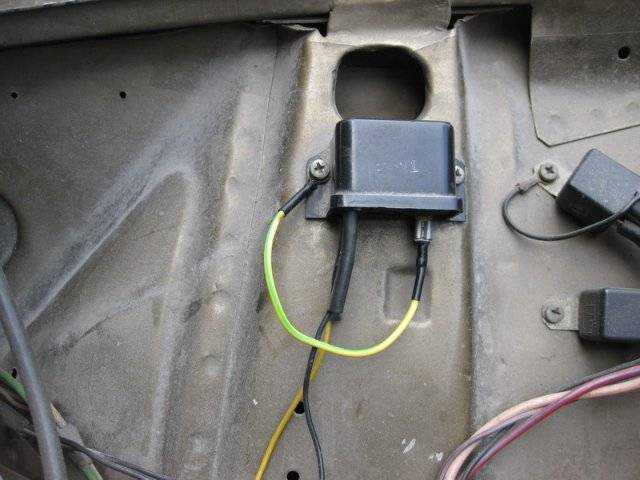

Приобрел я Трехуровневый регулятор напряжения производства Энергомаш (67.3702-01), прочитал о нем много хороших отзывов, в борьбе с низким напряжением, вот собственно и он:

немного теории о нем:Переключение уровней регулируемого напряжения производится встроенным в регулятор трехпозиционным тумблером в зависимости от следующих условий:Уровень «минимум» — 13,6 Вольта для эксплуатации автомобиля при температурах воздуха свыше +20 ºС, затяжных подъемах и др.;Уровень «норма» — 14,2 Вольта для эксплуатации автомобилей в температурном режиме 0 ºС — +20 ºС;Уровень «максимум» — 14,7 Вольта для эксплуатации автомобилей при отрицательных температурах воздуха; при включении многочисленных дополнительных потребителей тока; после долговременной стоянки; после значительной разрядки аккумулятора, вызванной подключением устройств (магнитола, телевизор, холодильник и др.) при неработающем двигателе. более подробно тут______________________________________________________

ну и перейдем к установке, для начала я замерял напряжение со старым регуляторомпод нагрузкой и без нагрузки, на ХХ, как видим “не ахти”

далее снял генератор, хотел открутить на месте старый регулятор но болтики прикипели пришлось снимать, выкрутил старый регулятор с щетками и вкрутил щетки от нового

Казалось бы дело готово НО пи включении зажигания сразу затарахтело Реле которое шло на лампу зарядки (ведь система построена для 2108), почитав форумы нашел решение проблемы в 2х вариантах:

1. Сдёргиваем 2 провода (сдвоенный оранжевый и жёлтый) с реле зарядки и подключаем их к лампочке(12в 3-4W), эта лампочка так же будет выполнять роль контрольной лампы заряда аккума. — НО при таком раскладе у меня на панели не будет работать индикатор а он окажется только под капотом, да и зачем мне индикатор под капотом)2. Второй вариант мне понравился больше! — Снимаем с Реле Желтый и Черный провод соедияем их вместе(я переобжал один провод с мамы на папу), и изолируем, далее снял Реле и убрал, заизолировал оранжевый провод и уложил их к жгуту проводов чтоб не болтались, тоесть соединил Черный и желтый а оранжевый спрятал(ничего необрезал так как вруг придется ставить родной)

П.С. покупал давно его но никак не доходило поставить, цена была около 90 грн, на данный момент цена регулятора около 140 грн.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Принцип действия и температурные характеристики устройства

Принцип действия датчика включения вентилятора радиатора охлаждения двигателя основан на различии линейного расширения металлов. При нагреве охлаждающей жидкости биметаллическая пластинка устройства меняет свое положение. В определенный момент происходит замыкание контактной группы. Происходит передача сигнала о необходимости включения вентилятора. В некоторых датчиках в момент перегрева двигателя происходит разрыв цепи.

В зависимости от модели датчики имеют разнообразные температурные пределы срабатывания. Так для включения вентилятора ваз 2114-2115 необходима температура 102-105°С. Сигнал о выключении поступает при снижении температуры двигателя до 85-87°С. Выбирая новый датчик для своей машины, автовладелец должен ориентироваться на старое устройство. При отсутствии оригинального, предыдущего устройства нужную информацию можно получить из специальных каталогов.

Не заводится стартер ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Какие признаки указывают на то, что стартер подлежит ремонту либо его пора заменить? Почему иногда не заводится, щелкает стартер?

На данные вопросы есть свои ответы:

Реле функционирует без проблем. Тем не менее, якорь не откликается либо совершает медленные вращательные движения. Решение! Как правило, это связано с подгоранием коллектора

Необходимо обратить внимание и на обмотку. Она должна быть целостной

Также возможно ослаблены крепежные элементы реле, замыкание в коллекторе, щетки застопорились либо вовсе стали непригодными к дальнейшей эксплуатации. Впрочем, причина может крыться в разряженном аккумуляторе.
Стартер откликается, однако реле с якорем не функционируют. Решение! Зачастую все дело в том, что якорь заедает. При этом стоит проверить, как зафиксированы наконечники. Нет ли замыкания на массу и в каком состоянии находится проводка.
Якорь совершает вращательные движения, но с коленчатым валом возникают проблемы. Решение!Стоит проверить буферную пружину. Скорее всего, она сломалась. Возможно, повреждены отдельные компоненты муфты.
Раздаются мощные шумы. Зачастую это следствие поврежденных втулок и шестерен.
В свою очередь, стартер крутит, но не заводится. Необходимо присмотреться к пружине возврата. Возможен и перекос устройства. Также не исключено, что заедает реле и рукоятку привода.

Принудительное включение вентилятора

Датчик включения вентилятора отечественной «семерки»

Охладительная система на ВАЗ 2107 не предусматривает регулярную работу вентилирующего устройства. Но несмотря на это, иногда реализуется принцип его принудительной активации. Это происходит тогда, когда регулятор выходит из строя, а произвести замену во время движения, как вы понимаете, невозможно. Проверить это можно так — ДТОЖ, который стоит под капотом, продемонстрировал на приборной панели критическую температуру мотора, когда стрелка перемещается в красную зону. При этом вентилятор не активируется и если это так, то этому может быть несколько объяснений.

Первое — произошла поломка самого ДВ, включающего вентилятор на «семерке». Такой исход событий, как показывает практика, является более благоприятный для водителя. Все потому, что сама по себе система остается полноценной, при этом радиатор функционирует должным образом, соответственно, часть тепла все же отводится от двигателя.

В данном случае у водителя есть несколько вариантов решения проблемы:

Если вы едите по ровной дороге, при этом транспортное средство будет ехать без остановок, то просто следите за температурой на приборной панели. Если по пути имеются светофоры или пробки, просто включайте печку на полную силу.
Если ездить еще долго, можно осуществить принудительную активацию вентилятора. Чтобы сделать это, из контроллера следует извлечь два контакта и замкнуть из между собой. Но перед тем, как выполнить эти действия, необходимо демонтировать отрицательный провод с аккумуляторной батареи. Когда проводки будут замкнуты между собой, отрицательный провод можно установить на место, на батарею, после чего вентилятор будет работать постоянно и без перерывов. Температура двигателя в данном случае не играет роль, ровно, как и режим езды машины. Когда транспортное средство остановится, вентилятор будет функционировать до того момента, пока батарея не разрядится полностью, чтобы не допустить его, необходимо отрыть моторный отсек и отключить «минус» от АКБ.

Место расположения регулятора

Такой вариант менее приемлемый для автовладельцев с установленной противоугонной системой, так что если вам пришлось разъединить проводку устройства, потом ее необходимо будет соединить и заизолировать. Кроме того, в подкапотном пространстве необходимо будет проследить за тем, чтобы под лопасти ничего не попало, поскольку схема нахождения проводов предполагает в жгутах. Разумеется, это принесет определенные неудобства, поскольку постоянно открывать капот и замыкать контакты — не совсем удобно. Так что вариант принудительной активации должен реализовываться в экстренном случае. Сам ДВ — это элемент, стоимость которого достаточно низкая, но вот его замена в пути практически невозможна, поскольку водителю в любом случае придется сливать антифриз.

Второй вариант менее приятен для водителя и более опасный для авто в принципе — сломался термостат, при этом охладительная система работает неполноценно из-за неработоспособности вентилятора. Разумеется, если радиатор пустой, ДВ не будет никак реагировать, соответственно, вентилирующее устройство не включится. Основная проблема в этом случае заключается в том, что тепловой обмен во много раз хуже из-за не функционирующего радиатора. Единственным вариантом решения проблемы является активация печки на полную силу и периодические остановки машины. Это позволит не допустить перевода стрелки в критическую зону на датчике.

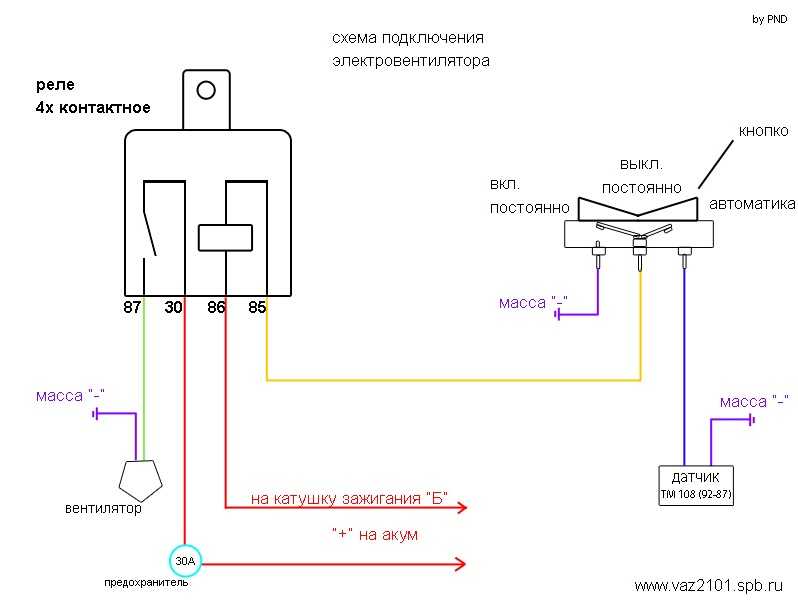

На видео ниже вы можете посмотреть, как владелец ВАЗ организовал кнопку принудительной активации вентилятора при неработающем датчике (автор видео — Vlad Pakhandrin).

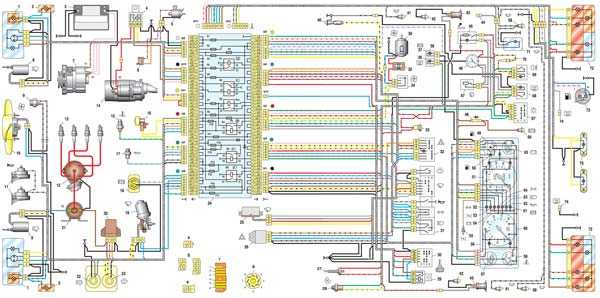

Пояснение обозначений

Знание определений схемы электрооборудования 2107 Лада поможет быстро обнаружить необходимый провод, продиагностировать его, выявит и устранить неисправность. Конечно, при замене салонного фильтра или замена масла такая информация не пригодится, но в профильных делах расшифровка обозначений существенно упростит процесс ремонта.

1 – головные фонари ВАЗ 2107;
2 – боковые повторители поворота;
3 – аккумулятор;
4 – реле включения стартера;
5 – электропневмоклапан карбюратора;
6 – внутренний переключатель карбюратора;
7 – система геренратора 37.3701;
8 – моторедукторы очистителей фар*;
9 – датчик включения электродвигателя вентилятора;
10 – электродвигатель вентилятора охлаждения мотора;
11 – звуковые сигналы;
12 – распределитель зажигания;
13 – свечи зажигания;
14 – стартер;
15 — датчик указателя температуры ОЖ;
16 – подкапотное освещение;
17 – датчик сигнализатора критичного давления масла;
18 – контрольная лампа недостаточного уровня тормозной жидкости;
19 – электродвигатель очистителя ветрового стекла;
20 – блок управления клапаном системы питания;
21 – катушка зажигания;
22 – электрический двигатель насоса омывателя фар*;
23 – электродвигатель насоса омывателя ветрового стекла;
24 – монтажный блок;
25 – реле очистителя ветрового стекла;
26 – реле аварийной сигнализации и указателей поворота;
27 – выключатель стоп-сигнала;
28 – выключатель ламп заднего хода;
29 – реле зажигания;
30 – выключатель зажигания;
31 – трехрычажный переключатель;
32 – выключатель аварийной сигнализации;
33 – штепсельная розетка для переносной лампы**;
34 – переключатель вентилятора отопителя печки;
35 – дополнительный переключатель электродвигателя отопителя;
36 – лампа сигнализатора включения обогрева заднего стекла;
37 – лампа сигнализатора недостаточного уровня тормозной жидкости ВАЗ;
38 – блок сигнализаторов;
39 – электродвигатель вентилятора печки;
40 – лампа освещения бардачка;
41 – выключатели плафонов на стойках передних дверей;
42 – выключатели фонарей сигнализации открытых передних дверей***;
43 – фонари сигнализации открытых передних дверей***;
44 – соединительная колодка;
45 – прикуриватель;
46 – часы;
47 – выключатель освещения приборов;
48 – диод для проверки исправности контрольной лампы недостаточного давления масла и уровня тормозной жидкости;
49 – указатель уровня топлива;
50 – лампа сигнализатора недостаточного уровня бензина (резерв топлива);
51 – спидометр;
52 – контрольная лампа включения указателей поворота на приборной панели;
53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;
54 – контрольная лампа сигнализатора заряда аккумуляторной батареи;
55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора;
56 – комбинация приборов;
57 – эконометр;
58 – выключатели плафона на стойках задних дверей;
59 – указатель температуры охлаждающей жидкости;
60 – тахометр;
61 – лампа сигнализатора включения ручника;
62 – датчик указателя недостаточного давления масла;
63 – лампа сигнализатора включения дальнего света фар;
64 – сигнализатор включения габаритов;
65 – вольтметр;
66 – выключатель сигнализатора стояночного тормоза;
67 – выключатель наружного освещения;
68 – выключатель обогрева заднего стекла;
69 – выключатель заднего противотуманного света с сигнализатором включения*;
70 – предохранитель цепи противотуманного света;
71 – плафон освещения салона****;
72 – задние фары;
73 – датчик указателя уровня топлива и резерва топлива;
74 – колодки для подключения к элементу обогрева заднего стекла*;
75 – фонари освещения номерного знака.

* В некоторых моделях очистители фар и ветрового стекла устанавливаются совместно.**Модели до 2000-го года выпуска.
***Машины, сошедшие с конвейера до 1998-го года.
****Один фонарь по центру крыши (до 2000-го года) или два плафона расположенные в стойках кузова после этой даты.

Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

устройство не включается вообще;
электродвигатель запускается, но работает постоянно;
вентилятор начинает работать слишком рано, или слишком поздно;
при работе узла возникают посторонние шумы, вибрация.

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки

Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи

К таким поломкам относятся:

выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
неисправность датчика;
обрыв в электрической цепи;
перегорание предохранителя;
поломка реле.

Постоянная работа вентилятора

Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:

замыкание в электрической цепи вентилятора;
выход из строя датчика;
заклинивание реле во включённом положении.

Вентилятор включается рано, или, наоборот, поздно

Несвоевременное включение вентилятора свидетельствует о том, что характеристики датчика по каким-то причинам изменились, и его рабочий элемент неверно реагирует на изменения температуры. Подобные симптомы характерны как для карбюраторных, так и для инжекторных «семёрок».

Посторонние шумы и вибрация

Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.

Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Заезженная тема: Вентилятор и монтажный блок ВАЗ 2107

Возвращаюсь к уже заезженной проблеме с монтажными блоками нового образца. Суть проблемы заключается в том что при установке монтажного блока нового образца на карбюраторную классику перестаёт работать вентилятор охлаждения. Проблема это не новая и в интернете есть полно статей как это исправить, но всё таки найти полную информацию (что называется для чайников) в интернете очень трудно, поэтому решил выложить внятную статью про решение этой проблемы.

Решение проблемы:За включение вентилятора охлаждения отвечает 4 реле в монтажном блоке

Обычно при покуке блока в нём стоит перемычка между 30 и 87 контактами вместо полноценного реле.

Для начала необходимо распаять недостающий штырёк, он имеет маркировку 7Ш,7 (зелёный цвет) и идёт на 86 контакт реле.

Тут всё просто, берём штырёк либо от старого блока, либо просто металлическую пластину вытачиваем под размер и впаиваем на место:

С 86 контактом разобрались.Теперь необходимо подать + на 85 контакт реле. Тут много способов, самый грамотным на мой взгляд является сделать всё по схеме и вместо отсутствующей дорожки в блоке просто кинуть провод:

Вставляем вместо перемычки обычное 4-х контактное реле и всё готово!

При такой компоновке напряжение к вентилятору подаётся через 4 реле и 10 предохранитель, как и положено по схеме.

Надеюсь кому-нибудь поможет данная статья

Спасибо за внимание

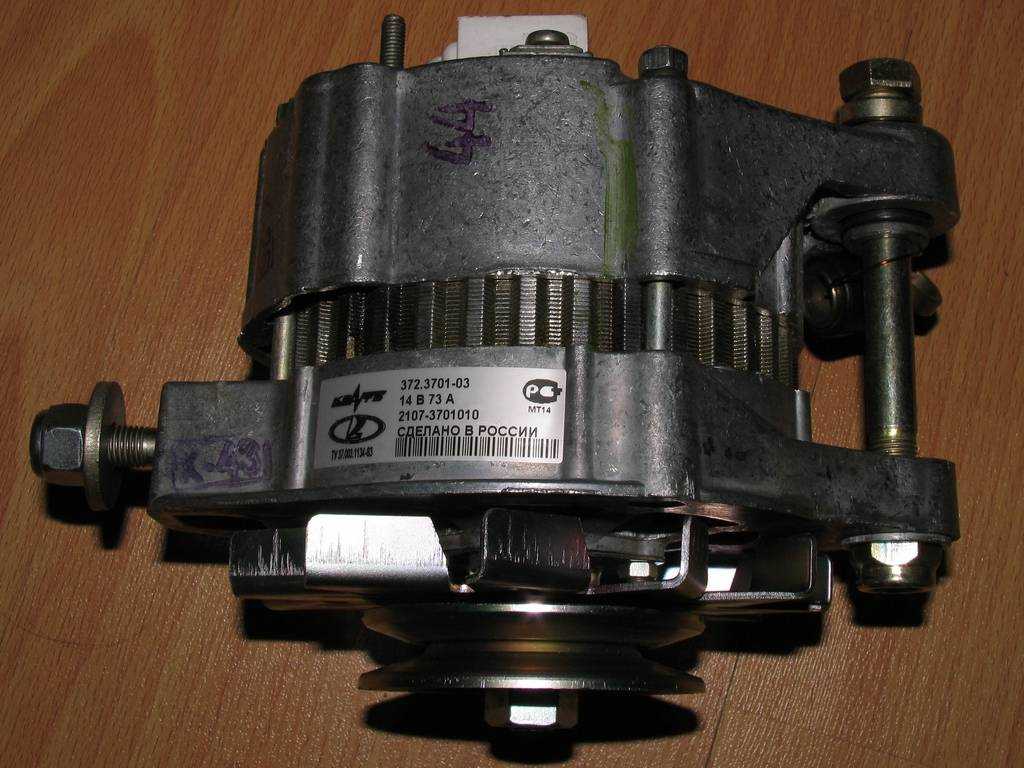

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

Генератор автомобиля ВАЗ

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

Схема подключения генератора на ВАЗ

1	обмотка ротора генератора
2	генератор
3	обмотка статора генератора
4	выпрямитель генератора
5	аккумуляторная батарея
6	тумблер зажигания
7	контрольная лампа заряда аккумуляторной батареи
8	реле контрольной лампы заряда аккумуляторной батареи
9	блок предохранителей ВАЗ -2106
10	дроссель
11	термокомпенсирующий резистор
12	добавочные резисторы
13	регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
затем через щётку напряжение идёт на обмотку возбуждения ГУ;
затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Реле заряда или реле контрольной лампы

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

Если изношены генераторные щётки.
При неисправностях генерирующего устройства.
Если неисправно реле зарядки.
При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.
