Ваз 2109 21099 2108

Неисправности

В процессе эксплуатации автомобиля возможны следующие неисправности стартера, которые могут повлечь его замену:

• неисправна обгонная муфта;
• замыкание обмоток статора или якоря;
• значительный износ щёток.

Данные неисправности характеризуются следующими признаками:

• якорь стартера медленно вращается;
• слышны нехарактерные шумы при запуске двигателя.

В случае игнорирования медленного вращения якоря на дорогой ремонт в будущем, конечно, не нарвешься, но можно нарваться на такую неприятность, как заводить двигатель «с толкача». А вот в случае шумов – откладывать ремонт не стоит.

Вполне возможна, например, такая неисправность, как выламывание зубьев у шестерни механизма обгонной муфты и тут уже можно нарваться на дорогостоящую замену маховика. Однако, прежде чем покупать новый стартер необходимо убедиться, что не имеется возможности его отремонтировать!

Для того, чтобы немного сэкономить денежных средств, можно заменить стартер своими руками, тем более что для этого потребуются из инструмента:

• ключи на 8 и на 13;
• жидкость WD-40.

Работы лучше проводить под навесом или в гараже.

В связи с тем, что добраться до стартера не очень удобно, упростим себе задачу, сняв корпус воздушного фильтра. Для этого, отсоединяем контакты датчика массового расхода воздуха, освобождаем патрубки от корпуса, а затем ключом на 8 отворачиваем два болта крепления кронштейнов передних опор.

Проведя подготовительные работы, приступаем к основной – замене стартера. Работы выполняем в следующей последовательности:

1. Обесточиваем электрическую цепь автомобиля, сняв с аккумулятора «минусовую» клемму.
2. Обрабатываем WD-40 резьбовые соединения крепления стартера к коробке скоростей.
3. Отсоединяем «минусовую» клемму втягивающего реле (красный провод).
4. Ключом на 13 отворачиваем гайку крепления «плюсовой» клеммы.
5. Ключом на 13 отворачиваем три гайки крепления стартера.
6. Снимаем стартер со шпилек.

Работы по установке новой запчасти производим в обратной последовательности, смазав шпильки, расположенные на коробке перемены передач графитовой смазкой, что поможет в последующем сократить время на откручивание, если понадобиться снимать стартер по какой-либо причине.

https://youtube.com/watch?v=7naohHI2PHQ

Как видно из описания работ снять и старый и установить новый стартер не составляет никаких трудностей и не требует специального инструмента и навыков. Удачи на дорогах и, конечно же, без поломок!

Типы втягивающих реле стартера

На отечественных автомобилях в зависимости от модели устанавливаются разные типы детали. Каждый из них имеет свою конструкцию и применяемость.

• Для «классики» (модели от «копейки» до «семёрки» — 2101, 2106, 2107 и т.д.) — нередукт. стартер;
• Для моделей от «восьмёрки» до 21099 — нередукт. стартер;
• Универсальные (для любой модели с редукт. стартером);
• Для моделей от «восьмёрки» до 2109 и 21099, 21013 — 21015 — со стартером AZD.

Следует знать, что существуют разборные и неразборные модели втягивающих реле. Разборные, как правило, относятся к категории старого образца и стоят на ВАЗ 2101 — 2107.

Проверка замка зажигания на автомобиле ВАЗ 2108, 2109, 21099

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не происходит, то как минимум не будут работать отдельные потребители, максимум автомобиль не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не стоит забывать о проверке замка зажигания.

Необходимые инструменты

— тестер (мультиметр или аналогичный прибор в режиме омметра).Если нет тестера, можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).

Подготовительные работы

— снимаем нижнюю часть пластмассового кожуха рулевой колонки, для облегчения доступа к соединительной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— находим и разъединяем соединительную колодку замка зажигания под панелью приборов;

— на части колодки жгута проводов ведущей к замку зажигания проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания в имеющиеся 3 положения. Используем тестер в режиме омметра, прижимаем его выводы к замыкаемым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый вывод, минус от АКБ на другой. Если контакты замыкаются, тестер должен показывать наличие некоторого сопротивления, контрольная лампа гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1. Положение ключа в замке зажигания – 0 (выключено).Контакты под напряжением 30 и 30/1

Выводы в колодке коричневого и розового провода.

2. Положение ключа в замке зажигания – 1 (зажигание).Контакты под напряжением — 30 и INT (наружное освещение, освещение приборов, сигнализация дальним светом), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель ветрового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворота, свет заднего хода, контрольные приборы), 30-15/2 (ближний и дальний свет фар. Противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в колодке черного и розового, коричневого и белого, коричневого и голубого провода.

3. Положение ключа в замке зажигания – 2 (стартер).Контакты под напряжением – 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (стоянка).Контакты под напряжением — 30 и INT, 30 и 1-Р (все перечисленные в пункте 2 электрические цепи). Контакт «Р» до 1988 года использовался для включения стояночного света.

Выводы в колодке черного и розового провода от замка зажигания.

Примечания и дополнения

— для полной проверки замка зажигания автомобиля ВАЗ 2108, 2109, 21099 на предмет механических повреждений, оплавления следует снять его с рулевой колонки.

Еще пять статей по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)

— Схема соединений указателей поворота на автомобиле ВАЗ 2108, 2109, 21099

— Предохранители и защищаемые ими электрические цепи автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Втягивающее реле

Стартер по своей конструкции представляет собой небольшой электромотор, специальная муфта (бендикс) которого зацепляется с маховиком силового агрегата на несколько секунд, приводя по вращение коленвал. Несмотря на небольшие размеры стартера, при запуске двигателя через него проходят токи, достигающие сотен ампер. Если питание на это устройство подавать непосредственно через ЗЖ, то никакие контакты не выдержат таких нагрузок и сгорят. Поэтому для подключения стартера к источнику питания задействуется специальное втягивающее реле, в котором конструктивно предусмотрены контакты, рассчитанные на большие токи. Этот механизм конструктивно расположен на корпусе стартера.

На рассматриваемое коммутирующее устройство возлагается ряд функций:

• соединение стартера с источником питания;
• зацепление и удержание бендикса с маховиком двигателя;
• отключение питания стартера после того, как мотор начнёт работать.

Принцип действия

Втягивающий механизм функционирует в таком порядке:

1. При повороте ключа в ЗЖ срабатывает дополнительное реле.
2. Питание от АКБ подаётся на катушку тягового реле.
3. Под действием магнитного поля якорь заходит внутрь обмотки.
4. Вилка стартера приводится в движение и выдвигает бендикс.
5. Звёздочка стартера зацепляется с маховиком силового агрегата.
6. Пластина, закреплённая на конце штока втягивающего реле, соединяет между собой контакты.

При описанных действиях в течение нескольких секунд происходит запуск мотора. После активации стартера втягивающая обмотка прекращает свою работу, а ток проходит через удерживающую катушку, за счёт которой якорь остаётся в крайнем положении. Наличие двух обмоток снижает потребление энергии батареи во время пуска двигателя.

После того как мотор начинает работать, электрическая цепь стартера размыкается, ток через удерживающую катушку перестаёт течь, а якорь за счёт пружины принимает исходное положение. Одновременно отводится муфта и пятак от контактов реле, бендикс отходит от маховика и стартер отключается от АКБ.

Неисправности

Поскольку устройство втягивания работает каждый раз при запуске силового агрегата и подвергается высоким нагрузкам, оно постепенно изнашивается и выходит из строя. О неисправностях реле можно судить по характерным признакам:

• когда мотор запускается, стартер продолжает работать, издавая жужжащий звук;
• в момент запуска двигателя реле издаёт щелчок, но стартер не функционирует;
• при повороте ключа стартер крутится, но не зацепляется с маховиком.

Неполадки могут возникать по нескольким причинам:

• нарушение целостности корпуса реле;
• проблемы со втягивающей или удерживающей катушкой;
• подгорание контактов;
• ослабление пружины.

Все перечисленные неполадки проявляются в результате естественного износа, перегорания обмоток либо разрушения частей узла.

На автомобиле

Диагностику проводим мультиметром или «контролькой»:

1. Визуально оцениваем целостность проводки реле.
2. Проверяем работу реле, для чего поворачиваем ключ в замке зажигания и прислушиваемся к стартеру: если щелчка неслышно, реле считается неисправным.
3. Если есть характерный звук, но стартер не крутит, может быть подгорели контактные пятаки в самом реле. Для проверки снимаем фишку, которая идёт от ЗЖ и замыкаем между собой два резьбовых контакта. При таком соединении стартер будет запитываться минуя реле. Вращение стартера укажет на неполадки с элементом коммутации.
4. Подключаем мультиметр к «+» реле, т. е. на контакт, куда приходит питание с АКБ, а минус соединяем с массой. Включаем зажигание и, если напряжение оказывается ниже 12 В, то скорее всего, заряда батареи не хватает для запуска мотора, но достаточно для срабатывания реле.

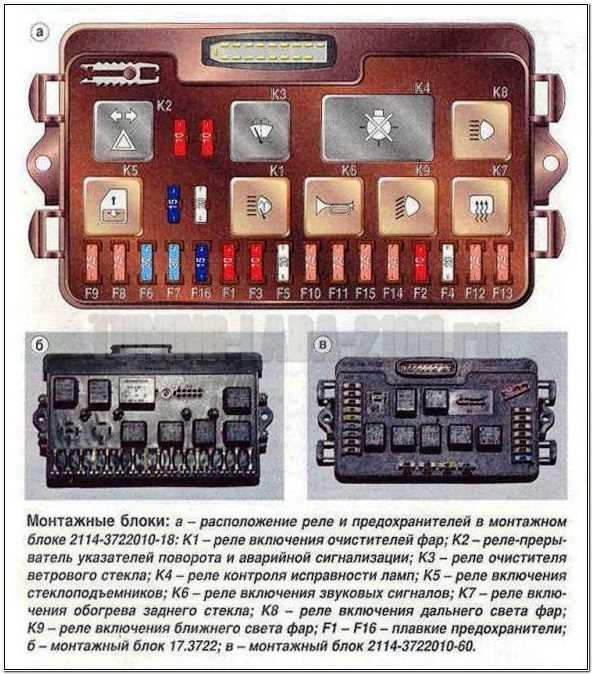

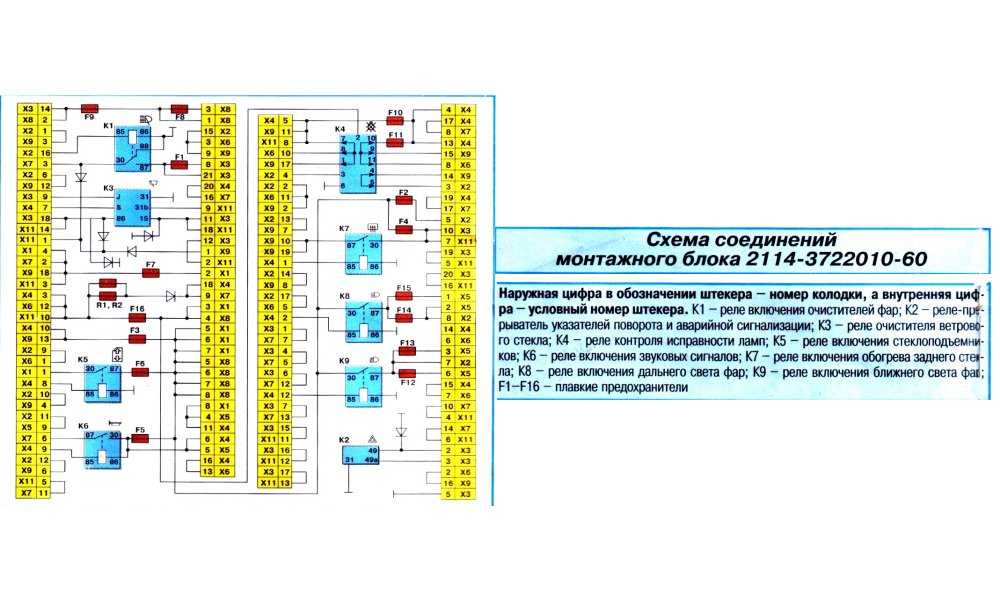

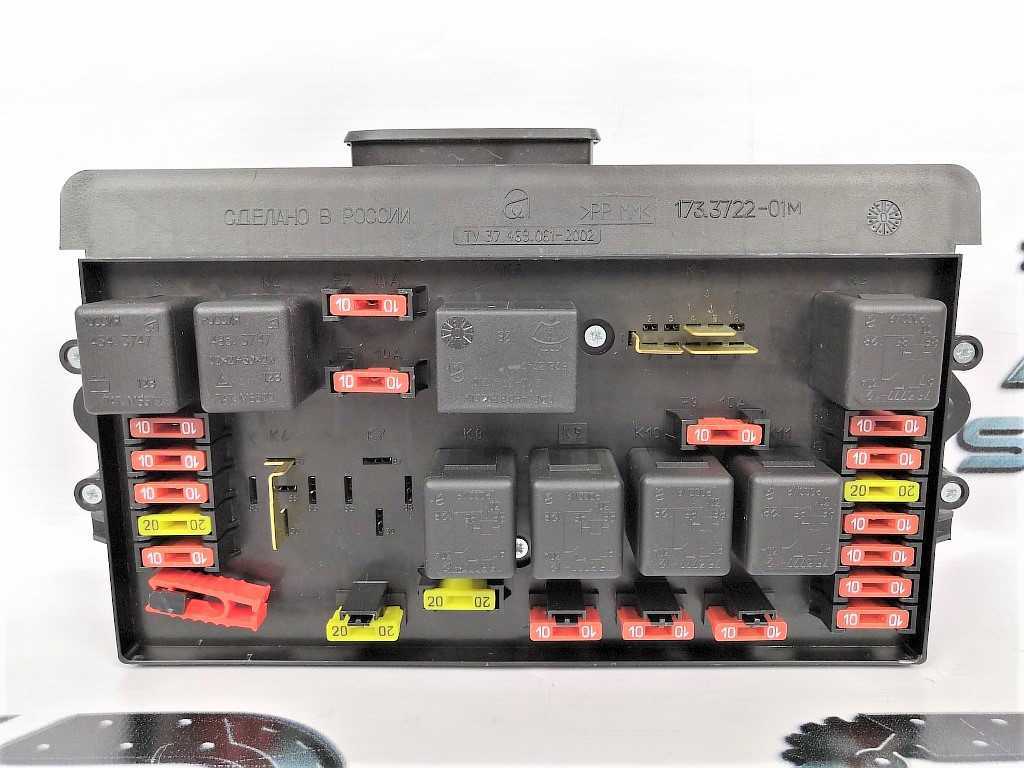

Распиновка блока предохранителей

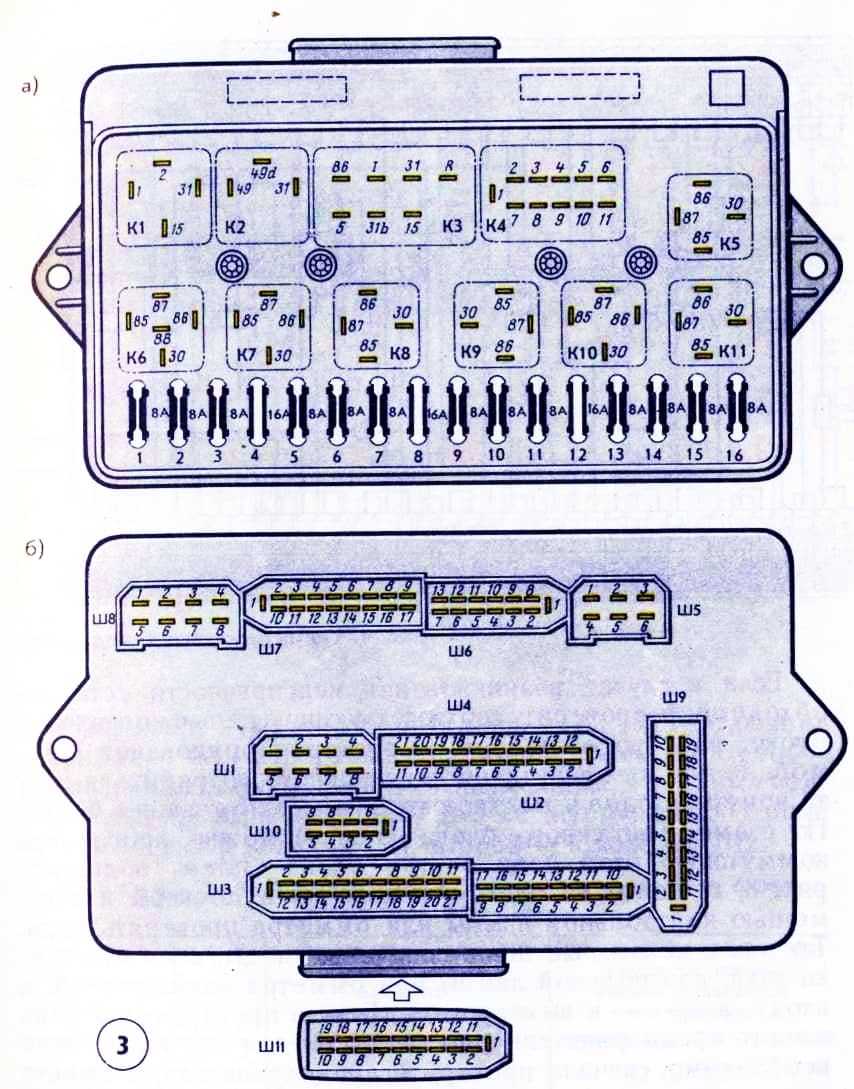

Контактные фишки монтажника разделены на две части. Это обусловлено тем, что обилие клемм может усложнить обслуживание автомобиля. На рисунке выше изображены обе группы, где выводы обозначены так.

1. Ш1-4 – подключение к модулю панели приборов.
2. Ш5/6 – передний жгут проводки.
3. Ш7/8 – левый брызговик (здесь смонтировано большое количество электроприборов).
4. Ш9/10 – задняя часть приборов.
5. Ш11 – присоединение коробки печки, системы отопления.

Провода подключаются одинаково, независимо от того, низкая панель установлена или высокая. Расположение фишек и разъемов всегда идентично.

Замена стартера ВАЗ 2109 (2108, 2115, Калина)

В этой статье пойдет речь о замена стартера на автомобиле Калина. Но в связи со схожей конструкцией двигателей, она отлично подойдет и для других авто семейства ВАЗ (2109, 2108, 2115 и т.д.).

Изначально, на моем автомобиле 2007 года выпуска (1118 1.6 8кл) был установлен стартер производства БАТЭ 2109-3708010-01. После 80000 километров пробега он начал выделывается и периодически отказывался работать — поворачиваю ключ, а в ответ тишина, ничего не клацает, ничего не крутиться. Но после применения физической силы — немного по нем постучать ключом — он оживал и снова начинал работать.

Вскрытие показало, что практически полностью, процентов на 90, износились щетки. В таком случае можно было просто заменить их на новые, но мне не понравилась сама конструкция стартера. Постоянные магниты не приклеены к корпусу, устанавливать их на место сплошное веселье, отсутствует редуктор. И именно из-за последней причины я решил заменить стартер на новый — с редуктором. По моим соображениям стартер с редуктором должен будет лучше крутить двигатель зимой, ибо старому это делать было очень тяжело.

Купил стартер фирмы АТЭК 2108-000.

Для того, что бы снять старый стартер придется снять воздушный фильтр.

Теперь у Вас появился отличный доступ к самому стартеру. От втягивающего реле нужно отсоединить два провода — один тонкий и один толстый (постоянный + от АКБ).

Стартер крепится к двигателю тремя гайками, одна из которых находится снизу. Ее то открутить будет сложнее всего.

В корпус двигателя впрессована втулка, которую желательно заменить на новую. Я этого не сделал, так как посчитал, что она ещё в довольно хорошем состоянии. Та и вытаскивать ее очень проблематично.

Так же желательно почистить все от грязи. Сам кончик оси и шестерёнку бендекса немного смазать. Теперь можно приступать к установке нового стартера. И не забудьте подключить все провода на свои места.

Прежде чем приступать к непосредственному демонтажу стартера в обязательном порядке стоит отсоединить провод от клеммы «-» аккумуляторной батареи. Вместе с тем, процедура снятия стартера совершенно не сложная, однако достаточно не удобная. Лучше всего данную работу проводить работы на яме.

Порядок выполнения работ:

1. отсоединяется от клеммы реле тягового стартера колодка с проводом.

2. Отворачивается гайка крепления, снимается привод с контактного болта тягового реле.

3. Отворачиваются болты крепления и снимается защита картера.

4. Внизу двигательного отсека размещаются две гайки, при помощи которых крепится стартер — их требуется отвернуть.

5. Вверху отсека двигателя нужно отвернуть еще одну гайку, с помощью которой прикрепляется стартер.

6. Вынимается стартер с автомобиля ВАЗ.

Пожалуй, это и все. Устанавливается стартер на основании данной последовательности работ только в обратном порядке.

Замена стартера на ваз 2109 видео бонус

Стартер на автомобиле ваз 2109 снимают для его замены или ремонта. Для выполнения работ подготовьте стандартный набор инструментов, обесточьте автомобиль, после чего загоните его на смотровую яму или эстакаду, чтобы было удобно снимать нижнюю защиту двигателя. Проделайте нижеследующую последовательность действий:

В первую очередь от тягового реле необходимо отсоединить все провода. Снимите колодку с проводами с разъема реле, после чего отверните гайки и снимите высоковольтный питающий провод от аккумуляторной батареи.

• Теперь необходимо снять защиту картера двигателя, для отворачиваем по периметру все винты ее крепления и снимаем.
• После чего, тут же снизу отворачиваем две гайки крепления стартера к блоку.

Далее отворачиваем еще одну гайку сверху в моторном отсеке и извлекаем стартер.

На этом ремонтные работы по снятию стартера на автомобиле ваз 2109 завершены. Произведите его разборку с последующим ремонтом или полную замену. Установку выполните в обратной последовательности. Предварительно необходимо смазать бендикс, а именно его шестерню. Так же тщательно зачистите наждачной бумагой клеммы тягового реле, так как если они сильно будут окислены, может произойти существенное падение напряжения в цепи и как следствие стартер будет плохо запускаться.

https://youtube.com/watch?v=DRhN3pF9UOE

Источники

• http://car-hobby.ru/zamena-startera-vaz-2109-2108-2115-kalina.html
• http://avtogury.ru/tyuning-dvigatelya/zamena-startera-na-vaz-21099-2109-2108-svoimi-rukami.html
• http://zubilovaz.ru/vaz-2109-kak-snyat-starter

Где находится реле стартера на ваз 21099 Telegraph

Скачать файл — Где находится реле стартера на ваз 21099

Реле включения стартера — многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала Второе это то самое втягивающее реле , при выходе из строя первого Случается редко в основном из-за перегрузок на него или из-за неисправной проводки стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет Втягивающее реле вить не работает и за очень короткий срок стартер придёт в негодность. Чтобы поменять реле которое отвечает только лишь за включения стартера, нужно запастись: Где находится реле включения стартера? В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается. Когда нужно менять реле включения стартера? Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле Мол оно вечно и никогда не ломается , просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности. При выходе из строя реле включения стартера как мы уже сказали автомобиль не будет заводиться и тем самым реагировать на повороты ключа в замке зажигания, тоже самое будет происходить при слабом заряде аккумуляторной батареи и поэтому если у вас есть подозрения на неё то либо заряжайте, либо меняйте на новую в случае если она будет уже сильно изношена, кроме этого точно такая же ситуация Машина не заводиться может из-за замка зажигания происходить, а именно из-за его контактной группы но на автомобилях с реле включением стартера это бывает редко, потому что реле ещё разгружает контакты у замка зажигания и тем самым контакты реже подгорают, но всё же о том как проверить контактную группу замка вы можете вычитать в статье под названием: Более подробную информацию про проверку реле на примере классики смотрите в ролики ниже:. Вот почему изначально на десятках такое реле не делают очень, очень это нужная вещь, у друга 99 жа все время ни припомню чтобы она не смогла завестись с первого раза, у меня же десятка и приходиться постоянно крутить этот стартер и даже бывает иногда что он не с первого раза схватывает, вот теперь собираюсь такое же реле ставить и себе на автомобиль деловой то на пять минут, но зато он очень помогает. Главная Дом и Дача Ремонт квартиры Ремонт дачи Кухня Дизайн дома Сад и Огород Сантехника Домашнее хозяйство Домашняя техника Уборка в доме Посуда Бытовая химия Ковры и ткани Мебель Автомобили Ремонт и сервис Управление машиной Мотоциклы Контакты. Замена реле включения стартера на ВАЗ , ВАЗ , ВАЗ Замена реле включения стартера на ВАЗ , ВАЗ , ВАЗ Добро пожаловать! Более подробную информацию про проверку реле на примере классики смотрите в ролики ниже: Интересное Арки из гипсокартона фото дизайн интерьера Беседки для дачи своими руками: Ремонт Дома Ремонт Дом, дача Советы по ремонту Легко сделать Разное Квартира Дом и быт Дом и сад Материалы Мелкий ремонт Статьи Ремонт Авто Авто Automobile. Связь с нами Обзоры.

Рецензия на статью на английском

Стихотворный размер 7

Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Мазда 626 2.0 дизель технические характеристики

Апелляционная жалоба образец по административному делу

Решение тригонометрических уравнений 10 класс

Сколько хранятся входящие письма в организации

Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

Как построить фундамент для бани видео

Болезни герберы комнатной

Квалификационная работа перевод говорящих имен собственных

Замена бендикса на стартере

Характерным признаком неисправности бендикса является его прокручивание вхолостую – при запуске двигателя он не входит в зацепление с маховиком. Для того чтобы заменить бендикс на переднеприводных автомобилях ВАЗ, стартер в любом случае необходимо снимать. Следует отметить, что между собой стартерные корпуса моделей ВАЗ 2108-09-14-15 и ВАЗ 2110-11-12 отличаются, на корпусах «девятки» бендикс открытого типа, а задний конец ротора устанавливается во втулке коробки передач (на рисунке ниже – под номером 5).

У стартеров ВАЗ 2110-11-12 бендикс закрыт корпусом, который отливается из алюминия.

Замену бендикса на стартере ВАЗ 2109 (2114-2115) производим следующим образом:

• на снятом с автомобиля узле отворачиваем заднюю крышку (установлены болты под ключ на 10);
• на роторном валу сбиваем стопор, вынимаем пружинное кольцо;

• демонтируем алюминиевую переднюю крышку в сборе с бендиксом и вилкой;

• отворачиваем два крепления ВР и снимаем реле;
• извлекаем старый бендикс с вилкой и монтируем новый, при этом необходимо установить правильно вилку;
• собираем все обратно.

Можно несколько изменить ход разборки (сначала снять втягивающее), но от этого ничего особенно не меняется.

Почему стартер не крутит и не щелкает на ВАЗ-2109 и как починить

От правильной работы стартера зависит, заведется ВАЗ-2109 или нет. Неисправность стартера может состоять как в поломке самого агрегата, так и в износе отдельных элементов электрической цепи. Предлагаем рассмотреть поломку, когда стартер не крутит и реле втягивания тоже не срабатывает, каковы причины таких особенностей функционирования авто и как их устранить.

Почему не крутит и не щелкает стартер

Отсутствие вращения стартера возможно вместе с отсутствием механизма срабатывания реле. Если реле исправно, слышен щелчок, если нет, никаких звуков при повороте ключа зажигания тоже нет. Специалисты отмечают следующие основные причины, почему на ВАЗ-2109 стартер не крутит и не щелкает:

• с провода, подключенного к выводу и расположенного на реле втягивания, соскочил наконечник;
• на аккумуляторе отсутствует заряд;
• окислились выводы от АКБ;
• пострадало реле механизма, например, окислены выводы или появился обрыв;
• в контактной составляющей выключателя зажигания отсоединена проводка (как точно определить эти провода? Они окрашены в розовый и красный цвет);
• некорректно работает втягивающее реле, его может заклинить, как вариант устройство согрело и теперь подлежит замене.

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

• обмотка;
• щеточный узел;
• втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.

Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.

Где находится реле вентилятора ВАЗ-21099 инжектор

С «Девяносто Девятой» достаточно часто возникает проблема, когда не включается вентилятор обдува двигателя, и охлаждающая жидкость начинает кипеть. При возникновении такой неисправности в первую очередь проверяют работоспособность самого вентилятора, подав на него напрямую напряжение с аккумулятора, но здесь могут быть и другие неполадки.

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира

Искомое реле на картинке обозначено оранжевым кружком, также здесь вы найдете и предохранитель, перегорающий при коротком замыкании вентилятора охлаждения.
