Что такое стартёр двигателя

Любой бензиновый ДВС снабжён деталью под названием «стартёр». Данный узел, то есть стартёр, является обычным электродвигателем. Напряжение «+12 Вольт» на него подаётся по одному электрическому шнуру. В качестве второго провода выступает корпус.

На питающей клемме напряжение есть всегда

Внутри стартёра закреплено реле, контакты которого проводят питающий ток. Когда нужно завести ДВС, контакты замыкаются. Сразу заметим: напряжение на силовом проводе остаётся всегда, пока аккумулятор заряжен. Поэтому, перед тем, как выполнять демонтаж, обязательно снимите минусовую клемму с АКБ.

Если аккумулятор заряжен, а стартёр «не крутит», то прежде нужно проверить, присутствует ли напряжение на контактах реле «Ка-3». Данный элемент закреплён в едином монтажном блоке, а называется он так: «Дополнительное реле стартёра».

Слышны щелчки, но стартер не крутится из-за обмоток или щеточного узла

Если аккумулятор, замок зажигания, контакты, проводка и реле стартера проверены, но он все равно не вращается при повороте ключа зажигания, значит проблема непосредственно в стартере. В такой ситуации придется его полностью снимать с автомобиля, разбирать и оценивать возможность проведения ремонта. Так же можно просто заменить стартер на новый.

Решив самостоятельно починить стартер, знайте, что проблема с отказом его вращаться под нагрузкой может быть связана с:

Неисправной обмоткой, которая имеет характерный горелый цвет и запах;
Неисправным щеточным узлом, износ которого легко определяется визуально.

Стартеры редко ремонтируются, и на подобный шаг следует идти только в крайнем случае. Если есть возможность заменить стартер, то лучше сделать это, чем возиться с ремонтом обмотки или щеточного узла.

Электрическая схема Лада Калина 2

Схема электрических соединений жгута проводов переднего 21924

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер Lada Kalina 2; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор ВАЗ-2192; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема соединений жгута проводов системы зажигания 21903

1 – датчик контрольной лампы давления масла; 2 – генератор Lada Kalina 2; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик давления системы кондиционирования воздуха; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 15 – катушки зажигания; 16 – свечи зажигания; 17 – форсунки; 18 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 – датчик фаз; 20 – датчик детонации.

Схема электрических соединений жгута проводов панели приборов 21924

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле Лада Калина 2; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель ВАЗ-2192; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 34 – выключатель системы курсовой устойчивости (ESC); 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 43 – датчик угла поворота рулевого колеса; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.

Как завести автомобиль без стартера

Если на вашем автомобиле неисправен стартер или сел АКБ, то автомобиль можно завести и другими способами.

Можно попробовать завести автомобиль с буксира, с горки и т. п. включив зажигание и вторую передачу, такой способ актуален как для севшего АКБ, так и для сломанного стартера. Данные манипуляции можно произвести только на механической КПП.

Если стартер вращается, но не крутит двигатель, то вероятнее всего неисправно втягивающее реле. При такой неисправности двигатель можно запустить довольно просто, достаточно лишь включить зажигание и перемкнуть контакты на втягивающем реле, как показано на картинке и двигатель запустится.

Цены на оригинальный стартер Лады Калины могут достигать и даже превышать 4000 рублей. На рынке встречается большое количество аналогов по ценам начинающимся от 2000 рублей, но качество таких деталей оставляет желать лучшего.

Для проведения замены стартера необходимо подготовить специальный инструмент, который понадобиться в процессе проведения работы.

Необходимый инструмент:

• Отвертки плоская и крестовая; Трещотка с головками на «13» и «15»мм; Рожковые ключи на «10» и «13»мм;

Пошаговая инструкция замены

• Снимаем минусовую клейму с АКБ, снимаем корпус воздушного фильтра и вынимаем его.

• Отключаем питание от втягивающего реле, для этого ключом откручиваем силовой кабель и отключаем разъем.

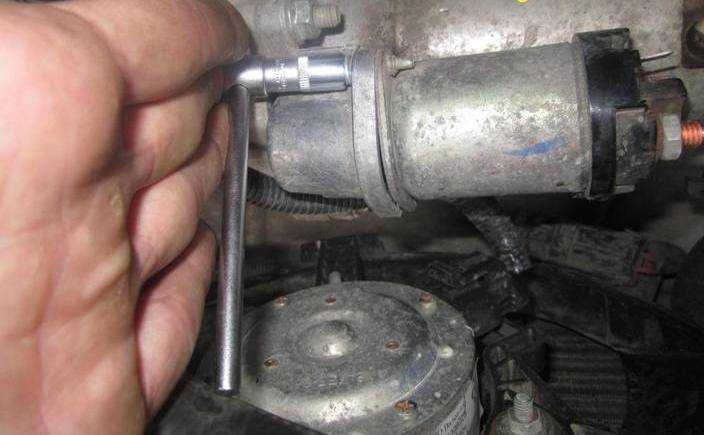

• С помощью трещотку и удлинителя откручиваем болты крепления стартера к корпусу КПП.

• Вынимаем стартер из подкапотного пространства.

Сборку производим в обратной последовательности.

Оценка результатов работы

После завершения работы следует проверить, как запускается двигатель. Пусковый двигатель должен работать ровно, без характерных для неисправной обгонной муфты стуков и скрежета. Это является признаком качественно выполненной замены бендикса на автомобилях ВАЗ-2109-2115.

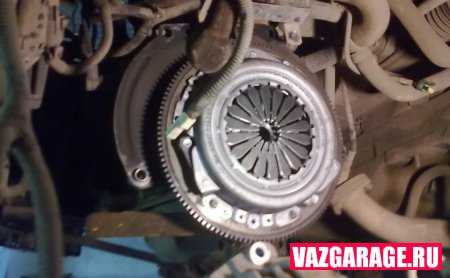

В некоторых случаях поменять бендикс оказывается недостаточно. Длительная работа неисправной муфты приводит к износу и повреждению зубьев маховика. При этом симптомы поломки, имевшиеся до замены шестерни, могут стать слабее, но не исчезают полностью. В подобных случаях необходимо произвести замену маховика.

Ремонт или замена стартера требуется, когда при повороте ключа зажигания в положение «запуск двигателя» стартер не крутится или крутится с провалами. Бывает, что стартер вращается, а двигатель нет. Это легко проверить по подозрительному звуку и отсутствию вращения шкива генератора.

Стоимость:

Вид работ	Работа	Запчасти
Замена	от 1200 руб.	от 3500 руб.
Диагностика	800 руб.	нет
Чистка	от 200 руб.	нет
Проверка на стенде	300 руб.	нет
Бендикс	от 400 руб.	от 250 руб.
Щеточный узел	от 200 руб.	от 300 руб.
Ремонт стартера	от 500 руб.	от 400 руб.
Втягивающее реле	от 200 руб.	от 500 руб.
Втулки	от 400 руб.	от 450 руб.
Якорь	от 350 руб.	от 700 руб.
Редуктор	от 450 руб.	от 500 руб.

Где делают стартеры Lada Kalina в Санкт-Петербурге:

ВНИМАНИЕ. Мы не ремонтируем агрегаты снятые с автомобиля. Мы самостоятельно делаем диагностику, ставим диагноз и даем гарантию

Мы самостоятельно делаем диагностику, ставим диагноз и даем гарантию

Мы не ремонтируем агрегаты снятые с автомобиля. Мы самостоятельно делаем диагностику, ставим диагноз и даем гарантию.

Когда делать:

— автомобиль не заводиться, стартер не подает признаков жизни; — при попытке завести автомобиль, слышен шум, авто не заводится; — после запуска двигателя, не происходит отключение реле;

Гарантия на замену — 360 дней., на ремонт — 180 дней.

В случае необходимости, мы можем помочь с эвакуацией автомобиля до наших СТО.

Замена стартера на 8-клапанной Калине

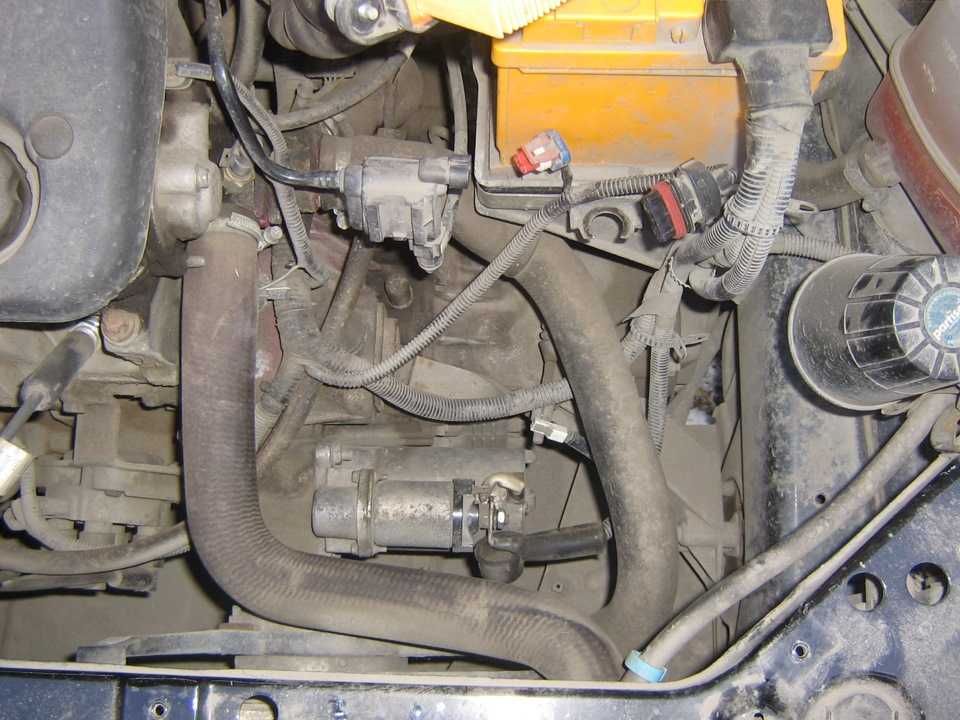

Выяснив, где находится необходимый агрегат, приступаем к замене. Для выполнения работ (снятие, ремонт и монтаж) понадобятся следующие инструменты и приспособления:

• ключи размерностью на «8», «10» и «13»;
• вороток с насадками 13 и 15 мм;
• отвертки, как с плоским, так и с крестообразным профилями;
• молоток, тиски и пассатижи;
• выколотка (из дерева или мягкого металла);
• омметр;
• немного смазки типа «ШРУС-4»;
• две металлические пластины, брусок из дерева и мелкозернистый наждачный лист бумаги.

После подготовительных работ, разбираемся, как снять устройство.

Чтобы замена была удобной, располагаем LADA Kalina над смотровой канавой.

1. Обесточиваем бортовую сеть (снимаем клеммы с выводов АКБ).
2. Демонтируем корпус воздушного фильтра вместе с элементом.
3. С помощью ключа (головки) на «13» откручиваем гайку, удерживающую наконечник провода на плюсовой клемме АКБ. Наконечник снимаем.
4. Ключом на «15» выполняем откручивание гаек, фиксирующих стартер к моторному блоку. Извлекаем узел.

Монтаж устройства и коммутацию с бортовой сетью LADA Kalina выполняем по обратной последовательности.

Снятие и разборка стартера ВАЗ (Lada) Kalina 1117 2004 — 2013

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Снимаем воздушный фильтр.

3. Отсоединяем провод управления тяговым реле.

4. Головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсо­вым» выводом аккумуляторной батареи.

5. Снимаем наконечник провода.

6. Головкой «на 15» отворачиваем две гайки крепления стартера (нижняя гайка на фото не видна).

7. Снимаем стартер.

8. Устанавливаем стартер в обратной последовательности.

Разборка стартера

Примечание:

Разбираем стартер для замены тягово­го реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выпол­нить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

1. Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

2. Крестообразной отверткой отво­рачиваем два винта крепления тягового реле.

3. Снимаем тяговое реле.

4. Вынимаем из передней крышки пру­жину и якорь тягового реле. Ключом «на 8» отворачиваем два стяжных болта.

5. Разъединяем корпус и переднюю крышку.

6. Вынимаем из корпуса якорь со щеткодержателем и задней крыш­кой.

7. Крестообразной отверткой отво­рачиваем два винта.

8. Снимаем заднюю крышку.

9. В гнезде подшипника задней крышки установлена волнистая пружинная шайба. Снимаем щеткодержатель.

10. Снимаем изолированные щетки со щеткодержателя.

11. Снимаем крышку плане­тарного редуктора.

12. Вынимаем три сателлита плане­тарного редуктора привода.

13. Снимаем резиновую заглушку.

14. Нажимая пальцем на торец вала привода. Вынимаем привод в сборе из передней крышки.

15. Двумя отвертками разжимаем проушину опоры и снимаем ры­чаг привода.

16. Опираем торцевую поверхность ко­ронной шестерни в деревянный бру­сок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода и ударив молотком по ключу, спрессовываем ограничительное кольцо.

17. Поддеваем отверткой запорное кольцо и снимаем его.

18. Снимаем ограничительное кольцо хода шестерни привода. Снимаем обгонную муфту с ше­стерней привода в сборе.

19. Отверткой сдвигаем из проточки вала стопорное кольцо и снима­ем его.

20. Снимаем шайбу.

21. Снимаем с вала привода корон­ную шестерню планетарного ре­дуктора.

22. Вставляем две металлические пла­стины между подшипником и кол­лектором якоря и опираем их на губки тисков, нанося удары молот­ком, через выколотку из мягкого металла в торец вала, спрессовы­ваем подшипник.

23. Внешним осмотром проверяем со­стояние коллектора и обмоток якоря. Обугливание обмоток не допускает­ся. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллек­тора якорь следует заменить.

Задиры и наволакивание материала подшип­ника скольжения на шейку вала якоря устраняем самой мелкой шкур­кой с последующей полировкой.

Ом­метром проверяем замыкание об­мотки якоря на его сердечник. Концы обмоток должны быть хорошо при­паяны к ламелям. Почернение обмо­ток и отделение от них лаковой изо­ляции не допускается.

При износе щеток меняем щетко­держатель в сборе.

24. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в ста­тор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие. Для этого, отгинаем четыре фикса­тора держателя пружины.

25. Вынимаем пружину.

26. После установки щеткодержателя на коллектор якоря устанавливаем пру­жины и загибаем фиксаторы держате­лей пружин.

27. Устанавливаем заднюю крышку и крепим к ней щеткодер­жатель.

28. На шестерни планетарного редукто­ра наносим смазку ШРУС-4.

29. Ограничительное кольцо хода приводной шестерни устанавли­ваем на стопорное кольцо при помощи раздвижных пассатижей.

30. При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоян­ными магнитами и опускаем кор­пус на заднюю крышку.

Система пуска

Довольно неплохие стартеры, если за ними правильно ухаживать. Они имеют надежный стальной корпус из сталей наиболее ходовых и стойких к погодным условиям марок, хорошее качество сборки, приемлемый вес. Такие запчасти выдерживают сильный мороз и высокую жару, кроме того и большие эксплуатационные нагрузки. Также меньше перегреваются при длительной работе. Допустимое время беспрерывной работы стартера калины — 10с, после чего наступает перегрев.

Цена стартера и его ремонт

Несомненно, цена ремонта зависит от рода поломки. Если вы, к примеру, буквально разломали стартер пополам, спалив блок управления, а также зацепив некоторые более важные модули авто, то будьте уверены — ремонт обойдется весьма дорого. В большинстве случаев с поломкой возможно справиться самостоятельно, особенно если требуется всего лишь замена неисправной детали. К примеру, блока питания или части тягового реле. Сконструирована Лада Калина совсем незамысловато, поэтому поломки чрезвычайно редко несут с собой огромные затраты при ремонте и проблемы. В среднем, цена нового стартера варьируется в пределах 100$, а его ремонт приблизительно от 15-20$ и выше.

Причиной поломки стартера автомобиля Лада может быть сгоревший предохранитель, а в холодную пору даже замерзшая смазка в редукторе. Возможны и механические повреждения. Например, трещина или нарушение геометрии вала, ослабление муфты обратного хода, неправильное смещение якоря или тягового реле. В таком случае, скорее всего, стартер нуждается в замене. Такое часто бывает вследствие того, что водитель, чтобы завести авто, пытается дернуть его стартером. Также возможно банальное окисление контактов клемм. Это может быть вызвано перепадом температур, попаданием на них различных смазок и окислителей или же просто дождливым климатом.

Как снять и заменить стартёр в сборе

Замена стартёра на Ладе Калине производится так же быстро, как замена других деталей, являющихся «расходниками». При этом поменять салонный фильтр будет даже сложнее. А долговечность узла под названием «стартёр» в действительности ничем не ограничена. Его чертёж приведён ниже:

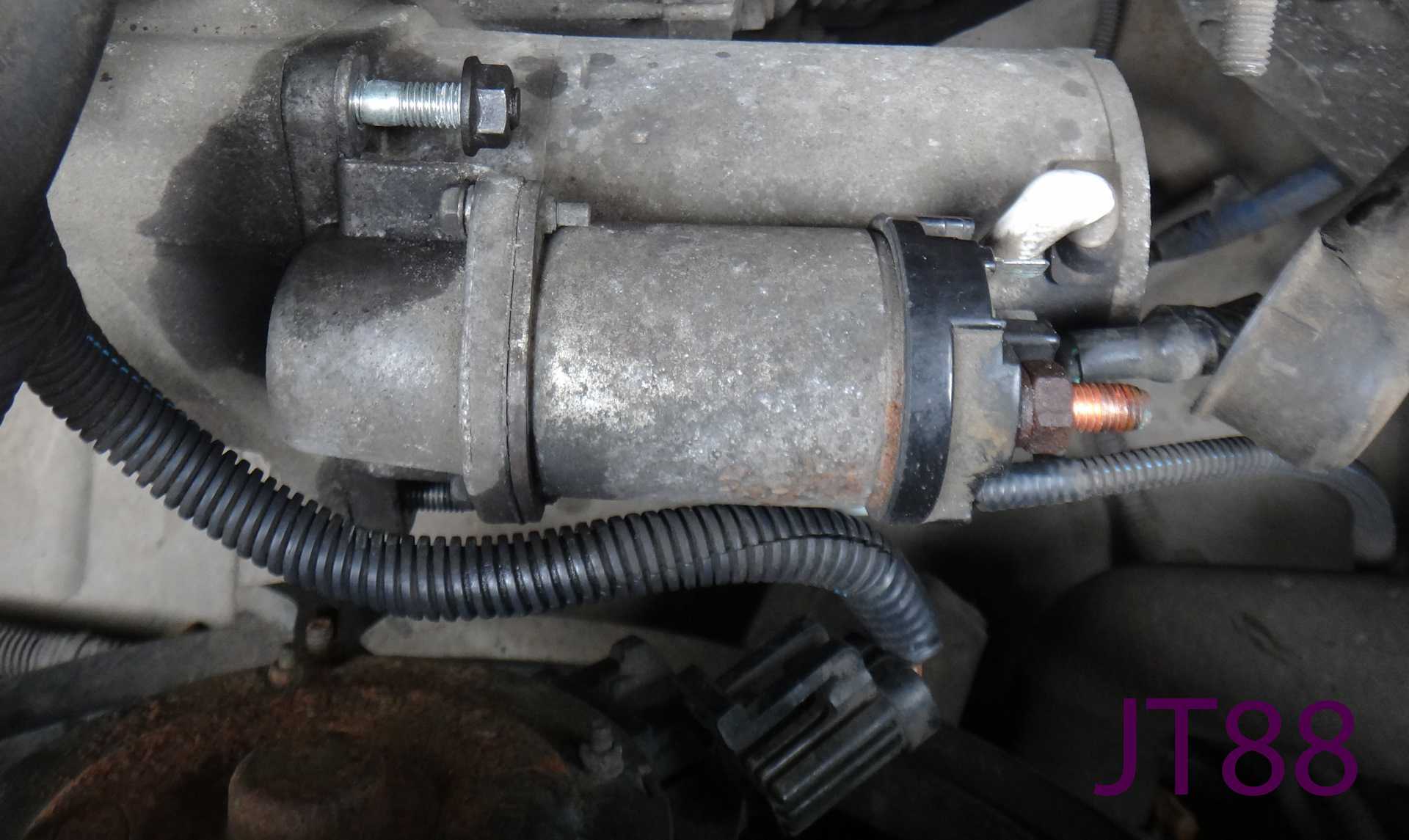

Стартёр Лады Калины-2

Здесь есть три крепёжных отверстия, под которые подходят винты «М8» (нужен ключ «на 13»). Демонтаж проводят в следующем порядке:

1. Откручивают гайку «3» (подойдёт ключ «на 13»);
2. С контактного винта снимают клемму;
3. Штекер встроенного реле отключают;
4. Отворачивают ключом «на 13» две либо три гайки крепления.

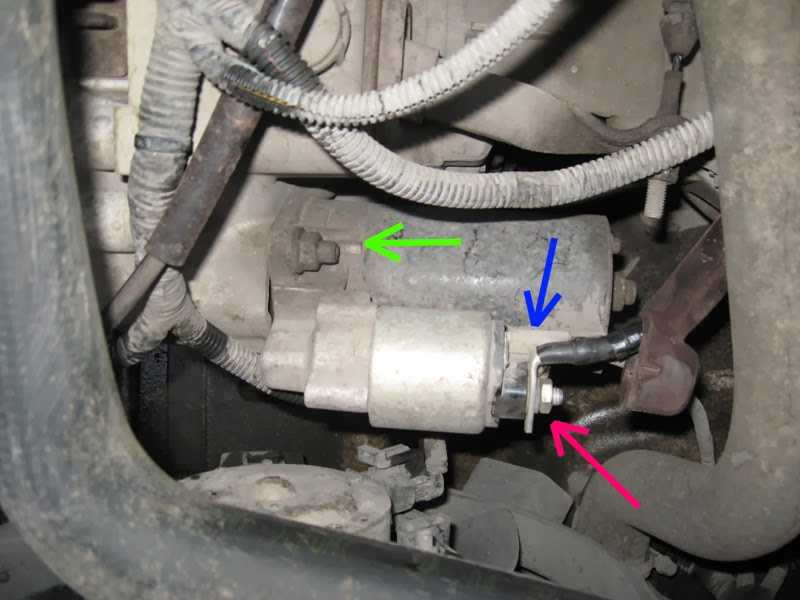

Все перечисленные действия иллюстрируются на фото:

Установка нового стартёра производится в обратном порядке. А руководство по его ремонту мы приводим на видео.

Снятие и разборка стартера Лада Калина

Работу удобнее проводить на смо­тровой канаве или эстакаде. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»).

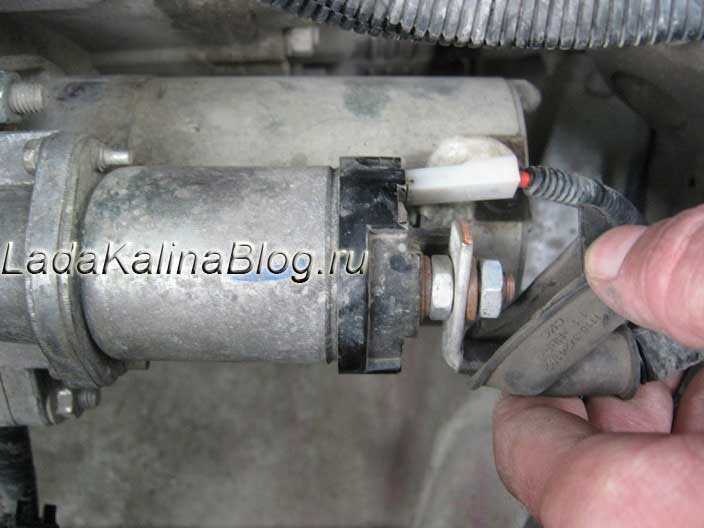

Отсоединяем провод управления тяговым реле.

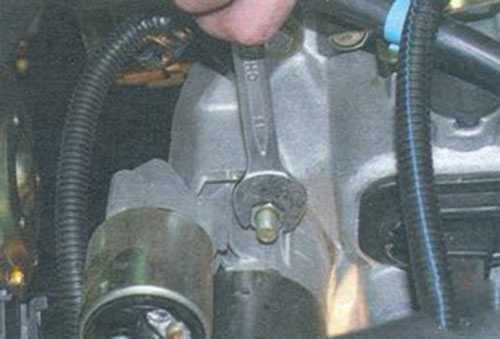

Головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсо­вым» выводом аккумуляторной батареи…

…и снимаем наконечник провода.

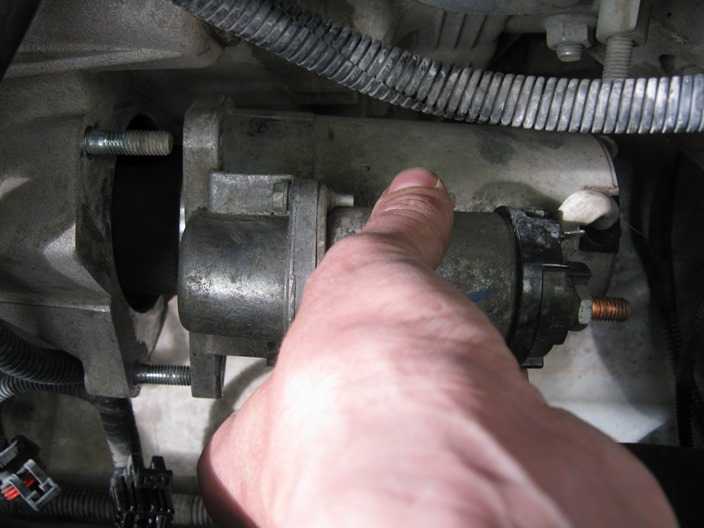

Головкой «на 15» отворачиваем две гайки крепления стартера (нижняя гайка на фото не видна).

Снимаем стартер.
Устанавливаем стартер в обратной последовательности.

Разбираем стартер для замены тягово­го реле, щеткодержателя со щетками и элементов привода.

Замену тягового реле можно выпол­нить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

Крестообразной отверткой отво­рачиваем два винта крепления тягового реле…

…и снимаем его.
Вынимаем из передней крышки пру­жину и якорь тягового реле.

Ключом «на 8» отворачиваем два стяжных болта.

Разъединяем корпус и переднюю крышку.

Вынимаем из корпуса якорь со щеткодержателем и задней крыш­кой.

Крестообразной отверткой отво­рачиваем два винта…

…и снимаем заднюю крышку.
В гнезде подшипника задней крышки установлена волнистая пружинная шайба.

Снимаем щеткодержатель.

Снимаем изолированные щетки со щеткодержателя.

Снимаем крышку плане­тарного редуктора.

Вынимаем три сателлита плане­тарного редуктора привода.

Снимаем резиновую заглушку.
Нажимая пальцем на торец вала привода…

…вынимаем привод в сборе из передней крышки.

Двумя отвертками разжимаем проушину опоры и снимаем ры­чаг привода.
Опираем торцевую поверхность ко­ронной шестерни о деревянный бру­сок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода..

…и ударив молотком по ключу, планетарного спрессовываем ограничительное кольцо.

Поддеваем отверткой запорное кольцо и снимаем его.
Снимаем ограничительное кольцо хода шестерни привода.

Снимаем обгонную муфту с ше­стерней привода в сборе.

Отверткой сдвигаем из проточки вала стопорное кольцо и снима­ем его.

Снимаем шайбу.

Снимаем с вала привода корон­ную шестерню планетарного ре­дуктора.

Вставляем две металлические пла­стины между подшипником и кол­лектором якоря и опираем их на губки тисков, нанося удары молот­ком, через выколотку из мягкого металла в торец вала, спрессовы­ваем подшипник.
Внешним осмотром проверяем со­стояние коллектора и обмоток якоря Обугливание обмоток не допускает­ся. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллек­тора якорь следует заменить. Задиры и наволакивание материала подшип­ника скольжения на шейку вала якоря устраняем самой мелкой шкур­кой с последующей полировкой. Ом­метром проверяем замыкание об­мотки якоря на его сердечник. Концы обмоток должны быть хорошо при­паяны к ламелям. Почернение обмо­ток и отделение от них лаковой изо­ляции не допускается.

При износе щеток меняем щетко­держатель в сборе.

Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в ста­тор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие.

Для этого, отогнув четыре фикса­тора держателя пружины…

…вынимаем пружину.
После установки щеткодержателя на коллектор якоря устанавливаем пру­жины и загибаем фиксаторы держате­лей пружин. Устанавливаем заднюю крышку и крепим к ней щеткодер­жатель.

На шестерни планетарного редукто­ра наносим смазку ШРУС-4.

Ограничительное кольцо хода приводной шестерни устанавли­ваем на стопорное кольцо при помощи раздвижных пассатижей.

При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоян­ными магнитами и опускаем кор­пус на заднюю крышку.

Видео по теме «Лада Калина. Снятие и разборка стартера»

Как снять, разобрать и собрать стартер на приоре!

Ремонт Стратера на Калину + маленькая доработка

Не крутит стартер на калине ч1

Как прозвонить якорь стартера мультиметром

Диагностика и проверка стартера

Если вы оказались на трассе далеко от сервиса, вы должны знать, как снять стартер и диагностировать неполадки своими руками. Провести диагностику можно визуально и при помощи мультиметра. Визуальный осмотр даст определить вам сколы, трещины – их необходимо устранить. Далее вам необходимо проверить якорь стартера.

Как прозвонить якорь стартера мультиметром расскажем вам в этой статье. Если вы не имеете возможность прозвонить сами, мы поможем вам проверить якорь стартера мультиметром.

Ремонт стартера начинается с разборки якоря электродвигателя. Причинами неисправности могут быть:

1. Потеря контактов на клеммах.
2. Износ и поломка щеток.
3. Высокие температуры для пластин коллектора.
4. Плохая изоляция.
5. Замыкание между пластинами.
6. Межвитковое замыкание.
7. Заклинивание якоря в рыле.

Первые признаки неисправности стартера:

• характерный звук гула;
• вибрация при работе стартера;
• появление искр;
• сильное нагревание корпуса и появление неприятного запаха жженой пластмассы;
• изменение вращения якоря.

Проблемы

Самая распространенная проблема – короткое замыкание. Решение проблемы – визуальная диагностика выходов инки и проводки. Затем необходимо прочистить контакты и произвести диагностику мультиметром. Испорченный участок заклеить клеем.

Как диагностировать проблему и отремонтировать стартер

Если визуально вы не смогли определить место, где пробита проводка, можно замкнуть проволокой в месте соединения всех ламелей и подать напряжение. В месте, где выгорает – пробой

Также надо обратить внимание на состояние ламелей. Если они повреждены и возможен ремонт, то надо произвести восстановление ламелей. Обмотка ротора стартера проверяется также лампочкой

Прикладываем к пластине коллектора стартер лампы и смотрим, загорается лампочка или нет. Если загорается, необходима замена обмотки или полная замена ротора. Если не загорается, проверяем сопротивление омметром. Сопротивление должно быть маленькое, примерно 10 кОм

Обмотка ротора стартера проверяется также лампочкой. Прикладываем к пластине коллектора стартер лампы и смотрим, загорается лампочка или нет. Если загорается, необходима замена обмотки или полная замена ротора. Если не загорается, проверяем сопротивление омметром. Сопротивление должно быть маленькое, примерно 10 кОм.

При межвитковом замыкании определить его поможет прибор для проверки якоря стартера. Решением проблемы будет исправление и выравнивание всех проводов и чистки их от мусора.

Если вышеперечисленные методы не помогли, вам поможет перемотка якоря.

Ремонт якоря своими руками начните с удаления короткого замыкания, обязательно очищаем место короткого замыкания и проверяем, не появляется ли оно вновь.

При распайке коллекторных выводов производим снятие ротора и хорошо зачищаем поверхности с помощью бормашины, запаиваем их и проверяем на межвитковое замыкание.

Чтобы определить сгоревший якорь необходимо воспользоваться аккумулятором.

Частота диагностики стартера

В зависимости от нагрузок на стартер будет зависеть его износ, соответственно чем больше нагрузка, тем чаще нужна диагностика стартера. Не забывайте вовремя диагностировать и ремонтировать неполадки автомобиля.

Теперь вы пошагово знаете, как проверить в домашних условиях стартер. Заказать диагностику и ремонт стартера автомобиля вы можете в нашей компании Modnikov. Удачи вам на дорогах!

Как заменить стартер на ВАЗ 1117-ВАЗ 1119?

Снятие: 1) В самом начале операции, вам нужно будет отсоединить минусовую клемму от аккумулятора, потому что стартер является электрическим прибором и если вы будете работать с ним и на него будет при этом подаваться напряжение, то возможно у вас сгорит на нём проводка или все внутренности его обгорят и тем самым он придёт в полную негодность. (О том как отсоединить клемму минус от аккумуляторной батареи, смотрите «вот в этой статье» в первом пункте)

Примечание! Кстати при помощи гаечного ключа или отвёртки (В общём что угодно можно использовать только обязательно металлическое и рукоятка должна быть заизолирована изолентой) если вы перемкнёте болт и клемму стартера как показано на видео-ролике ниже (Провод минус к аккумулятору должен быть подсоединён), то у вас машина заведётся но часто так делать не нужно только в крайних случаях!

2) Затем вам нужно будет снять брызговик с двигателя, для этого залезьте под днище автомобиля и вы увидите там два брызговика (Правый и левый), но если у вас стоит защита картера то и её вам придётся полностью снять, так вот когда появится у вас доступ к обоим брызговикам снять вам понадобится только левый (По ходу движения автомобиля), для этого при помощи гаечного ключа отверните сперва два болта которые его крепят к лонжерону кузова (см. фото 1), после этого отверните ещё четыре болта, два из которых скрепляют между собой обе части брызговика (Буквой А эти болты указаны), а другие два крепят левый брызговик к поперечине кузова (Они указаны буквой Б).

Примечание! Если вы не хотите с днищем возится, тогда прочтите статью под названием: «Замена корпуса воздушного фильтра на Ладе Калине», там будет показано как можно корпус будет снять (Помните мы говорили ранее то что сверху тоже можно заменить стартер, но только нужно снять для этого корпус воздушного фильтра который находится выше!

3) Теперь подберитесь к самому стартеру и отведите резиновый чехол (Указан красной стрелкой), который закрывает клемму минус (Она указана синей стрелкой), так вот когда чехол будет отведён возьмите в руки гаечный ключ и выверните полностью гайку которая удерживает клемму минус на одном месте и не даёт ей колебаться, а после этого взяв рукой за колодку проводов (Указана зелёной стрелкой), потянув за неё отсоедините её от клеммы плюс на которой она и находится.

Примечание! Колодку и саму минусовую клемму отведите в сторону от стартера чтобы они не мешали его снятию, а после отведения возьмите в руки вороток с накидной головкой или просто гаечный ключ и с его помощью выверните два болта (Болты крепления указаны под цифрой 2) которые крепят стартер (Указан цифрой 1) к двигателю автомобиля (Цифра 3)!

Установка: Устанавливается новый стартер на своё место в обратном порядке снятию, но когда вы его установите по дёргайте его рукой и убедитесь что он хорошо закручен, потому что болтаться он не должен, а так же проверьте хорошо ли подсоединены все провода к нему, вить если хоть у одного провода будет плохой контакт то автомобиль уже вряд ли заведётся с ключа.

Примечание! Кстати если минусовая клемма у вас будет слишком сильно загрязнена или покрыта ржавчиной, тогда при помощи наждачной бумаги очистите её!

Что такое стартёр двигателя

Любой бензиновый ДВС снабжён деталью под названием «стартёр». Данный узел, то есть стартёр, является обычным электродвигателем. Напряжение «+12 Вольт» на него подаётся по одному электрическому шнуру. В качестве второго провода выступает корпус.

Внутри стартёра закреплено реле, контакты которого проводят питающий ток. Когда нужно завести ДВС, контакты замыкаются. Сразу заметим: напряжение на силовом проводе остаётся всегда, пока аккумулятор заряжен. Поэтому, перед тем, как выполнять демонтаж, обязательно снимите минусовую клемму с АКБ.

Если аккумулятор заряжен, а стартёр «не крутит», то прежде нужно проверить, присутствует ли напряжение на контактах реле «Ка-3». Данный элемент закреплён в едином монтажном блоке, а называется он так: «Дополнительное реле стартёра».

Caterpillar (CAT)

Гидравлика считается слабым местом и у бульдозеров Caterpillar (CAT). Алгоритм устранения неисправностей аналогичен работам с ЧЕТРА и ЧТЗ. Еще одна проблема, с которой сталкиваются машинисты CAT – поломка гусениц.

Хотя в Caterpillar и применяют метод быстрого охлаждения беговой дорожки для закалки металла с повышенной стойкостью к абразивному износу, ходовая часть считается одним из слабых мест этой техники. Именно поэтому при необходимости замены частей гусеницы следует использовать только оригинальные детали. На них средний срок эксплуатации техники составляет 4-5 тыс. моточасов на твердых породах и до 18 тыс. часов на мягких. Комплектующие для ремонта ходовой Caterpillar производит та же ЧЕТРА, но срок эксплуатации запчастей гораздо меньше оригинала.

Замена стартера своими руками без проблем

Решил написать статью о замене стартера на Калине, так как недавно для этого готовил материал для своего сайт, думаю, что и здесь многим она будет полезна — эта информация. Так как перед этим я снимал корпус воздушного фильтра, то снимать стартер без него было очень удобно, что кстати, и советую делать всем, кто будет проводить такой ремонт.

Для снятия нужно будет два ключа: один рожковый или накидной на 13, а второй — трещотка с головкой на 13.

Сначала нужно открутить гайку крепления клеммы питания стартера, предварительно отодвинув резиновый колпачок как показано ниже на фотке:

Затем отсоединяем маленьких белый штекер провода:

Затем трещоткой с удлинителем откручиваем три гайки крепления корпуса стартера к двигателю, две сверху, как видно на фото ниже, и одна под низом, нащупать можно рукой:

И после этого можно вынимать стартер Калины со шпилек.

Устанавливаем все в обратном порядке после проведения необходимых ремонтных работ или замены!
