Выставление грм и зажигания ваз 2101

Какую цепь ГРМ и натяжитель ставить на ВАЗ 2106, ВАЗ 2107 и когда менять?

Оригинальный номер цепи ГРМ 2103-1006040, средняя цена 380 руб.

Аналоги:

• Fenox PC2103C3 — 519 руб.
• Kraft KT 017736 — 620 руб.

Оригинальный номер натяжителя цепи ГРМ 2101-1006060, средняя цена 364 руб.

Аналоги:

• TSN 671 — 254 руб.
• Riginal RG2101-1006060 — 230 руб.
• Trialli MT 151 — 407 руб.

Периодичность замены — каждые 200 тыс.км.

1

Для начала снимаем крышку головки блока.

2

Теперь проворачиваем коленчатый вал до того момента, пока метка на звездочке распределительного вала не сойдется с меткой на корпусе.

3

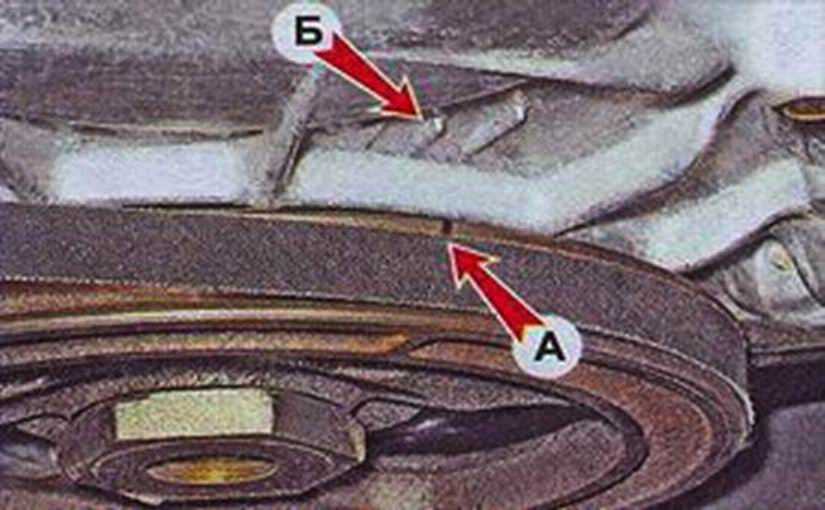

Метка на коленчатом вале также должна будет сойтись с меткой на крышке распредвала.

4

Далее отгибаем стопорную шайбу болта звездочки распределительного вала. После чего включаем четвертую передачу и ставим автомобиль на ручной тормоз.

5

Затем ослабляем болт крепления звездочки распределительного вала.

6

Накидным ключом «на 10» отворачиваем две гайки шпилек, соединяющих части кожуха. Головкой «на 10» с удлинителем отворачиваем болт крепления верхнего кожуха к кронштейну. Снимаем кожух. Ключом «на 10» откручиваем «пропеллер».

7

Ключом «на 10» отворачиваем три гайки и шесть болтов крепления крышки привода распределительного вала к блоку цилиндров.

8

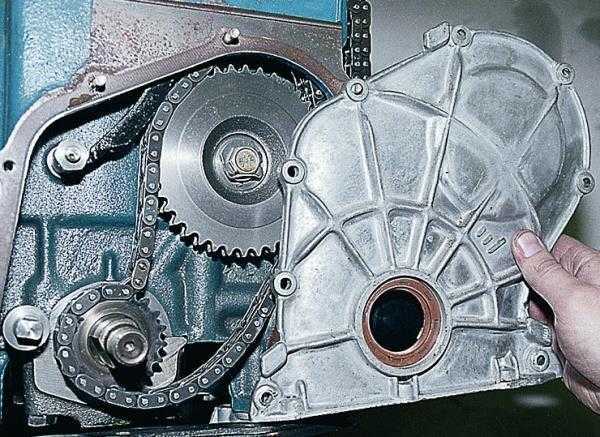

Снимаем крышку привода распределительного вала.

9

Ключом «на 17» отворачиваем болт крепления башмака натяжителя…

10

… и снимаем башмак.

11

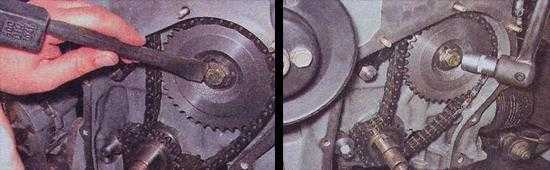

Зубилом отгибаем край стопорной шайбы болта крепления звездочки привода масляного насоса.

12

Ключом «на 17» отворачиваем болт крепления звездочки привода масляного насоса.

13

Снимаем болт с шайбами.

14

Снимаем звездочку. Вынимаем цепь привода распределительного вала. Затем приподняв цепь, снимаем звездочку распределительного вала.

15

Ключом «на 10» отворачиваем ограничительный палец цепи и снимаем его.

16

Перед установкой цепи совмещаем метку на звездочке коленчатого вала с меткой на блоке цилиндров.

17

Головкой «на 13» ослабляем колпачковую гайку натяжителя цепи. Проворачиваем коленчатый вал по часовой стрелке на полтора-два оборота. При этом пружина натяжителя, действуя на башмак натяжителя, автоматически отрегулирует натяжение цепи. Затягиваем колпачковую гайку натяжителя.

Признаки плохо отрегулированной цепи

Когда говорят о плохо отрегулированной цепи, то, как правило, имеют в виду цепь ослабленную и провисшую. Потому что сильно натянутая цепь никаких признаков поломки не демонстрирует. Она просто рвётся. Вот основные признаки того, что цепь ГРМ ослабла:

• после запуска мотора из-под капота раздаётся громкий скрежет и удары, частота которых нарастает по мере увеличения оборотов коленвала. Это происходит из-за того, что провисшая цепь непрерывно бьёт по успокоителю и по натяжительному башмаку;
• автомобиль плохо реагирует на нажатие педали газа: мотор начинает увеличивать обороты только через одну-две секунды после нажатия. Это связано с тем, что из-за провисшей цепи нарушается синхронность вращения вала ГРМ и коленчатого вала;
• появляются провалы мощности в работе двигателя. Причём возникать они могут как при наборе скорости, так и при работе мотора на холостом ходу. Из-за рассинхронизации работы валов, о которой говорилось выше, нарушается и работа цилиндров в моторе. При этом один цилиндр или вообще не работает, или работает, но не в полную силу;
• увеличение расхода топлива. Если блок цилиндров работает неправильно, это не может не сказаться на расходе горючего. Он может увеличиться на треть, а в особо тяжёлых случаях — вдвое.

Если водитель заметил один или несколько из вышеперечисленных признаков, это говорит только об одном: цепь ГРМ пора снять и проверить на износ. Если она окажется сильно изношенной, её придётся заменить. Если износ незначителен, цепь можно просто слегка подтянуть.

Когда необходима натяжка?

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

• шестерен промежуточного и коленчатого вала;
• распределительного и промежуточного валов;
• рокера;
• успокоителя;
• впускного и выпускного клапана;
• натяжителя;
• башмака;
• цепного привода ГРМ.

На фото изображены детали ГРМ.

Комплектующие механизма газораспределения

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Схема механизма газораспределения

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Проверка цепи ГРМ двигателя ВАЗ 2101-2107

Двигатели «классических» автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 имеют цепной привод газораспределительного механизма (ГРМ).

Признаки растяжения цепи привода ГРМ

В случае появления повышенной шумности в работе двигателя со стороны привода ГРМ (двигатель тарахтит, цепь «хлопает»), неустойчивых оборотов холостого хода (двигатель «троит»), снижения мощности и приемистости, «провалов» после нажатия на педаль газа необходимо в числе прочего проверить не растянулась ли цепь. В случае ее сильного растяжения смещаются фазы ГРМ (положение распределительного и коленчатого валов относительно друг друга).

Если присутствуют перечисленные признаки не следует тянуть с проверкой цепи, так как возможна поломка успокоителя цепи и ограничительного пальца.

Способы проверки растяжения цепи ГРМ на двигателях ВАЗ 2101-2107

Растянутая цепь начинает оказывать негативное воздействие на работу двигателя при растяжении более 4 мм. До этого предела ее натяжение можно отрегулировать натяжителем.

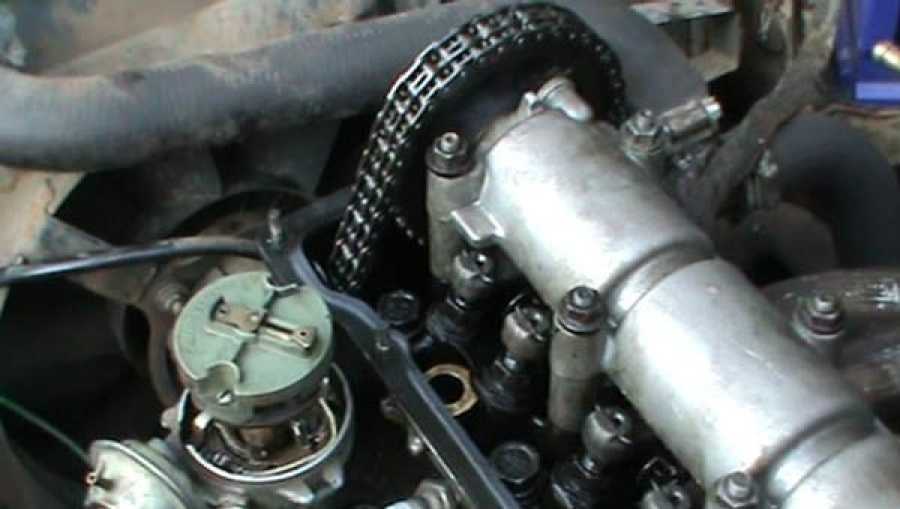

Перед проверки снимаем клапанную крышку двигателя для обеспечения доступа к цепи.

Первый способ проверки цепи

Приподнимаем вверх рукой звенья цепи посередине звездочки распредвала. Если звенья приподнимаются выше середины высоты зуба звездочки, цепь растянута и подлежит замене.

Второй способ проверки цепи

Ослабляем натяжение цепи. Приподнимаем ее и руками растягиваем ее звенья в разные стороны. Измеряем расстояние на которое сместятся звенья относительно друг друга (расстояние «А»). Сжимаем звенья, сдвигая их друг к другу на максимальное расстояние. Вновь измеряем расстояние между звеньями (расстояние «Б»). Вычитаем из расстояния «А» расстояние «Б» (определяем суммарный зазор в двух соединениях, который образуется за счет износа втулок и осей звеньев). Предельный износ 0,7 мм, что для звеньев всей «короткой» цепи составит 3,99 мм, «длинной» 4,06 мм. Это равно или превышает предел растяжения в 4 мм.

Помимо проверки на растяжение производим визуальный осмотр цепи. В случае наличия скола втулок и трещин цепь подлежит замене.

Примечания и дополнения

Аналогичную проверку можно проводить на двигателях автомобилей Нива, так как привод ГРМ у них так же цепной.

Замена цепи своими руками

Для замены цепи и шестерен с автомобиля понадобится слить охлаждающую жидкость и снять радиатор охлаждения. Ослабить крепление генератора, снять приводной ремень.

Снять клапанную крышку и совместить метки коленчатого и распределительного валов с метками на двигателе, для чего метку на шкиве коленчатого вала совместить с самой большой меткой на передней крышке ГРМ.

Включив пятую передачу и стояночный тормоз, ключом на 38 сорвать храповик (болт крепления) шкива коленчатого вала.

Снять датчик положения коленвала (для инжекторных двигателей) и переднюю крышку двигателя.

ВНИМАНИЕ! Помимо 9 болтов в верхней части крышки есть еще 3, которые вкручиваются со стороны поддона. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание

Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание.

Сняв крышку, отогнуть фиксирующие шплинты на шестерне масляного насоса (если ее необходимо снять) и ослабить фиксирующие гайки.

Снять шплинт шестерни распредвала и ослабить гайку.

Открутить гайки натяжителя цепи и снять его.

После снятия натяжителя цепь ослабнет и можно будет легко снять шестерни, а за ними и всю цепь.

Проверить состояние шестерни коленчатого вала, башмака натяжителя и успокоителя цепи, при необходимости заменить.

Собирать все в обратном порядке, но с некоторыми особенностями:

Все остальное собирается в обратной последовательности.

По итогу замены цепи фазы газораспределительного механизма возвращаются в свои пределы, работа двигателя стабилизируется и уходит посторонний шум из его передней части.

Если натяжка цепи не помогает, а шум продолжает беспокоить, не стоит затягивать с ее заменой, т.к. при биении она будет разбивать соседние детали и нарушать работу двигателя.

После покупки своей «Копейки» начал потихоньку ее ремонтировать и первым делом приступил к проверке двигателя, так как тарабанил он ужасно. Предыдущий хозяин сказал, что прогорел клапан, но после снятия клапанной крышки оказалось, что причина несколько серьезнее. Вот что я увидел после снятия крышки клапанов:

Как видите, корпус распредвала разбит и кусок валялся в головке сверху. Более того, рядом в той же куче лежал еще рокер с пружиной. Не удивительно, что предыдущий владелец ВАЗ 2101 думал, что прогорел клапан, так как симптомы похожи — не работал один цилиндр. Ниже расскажу более подробно о ремонте ВАЗ 2101-2107 с подобными проблемами.

Полезные замечания

На советские и ранние российские автомобили классического семейства традиционно ставили двухрядные цепи ГРМ. Это давало повышенную надёжность за счёт того, чтоб обрыв одного звена не провоцировал мгновенное столкновение поршня с клапаном в открытом положении. Недостатком был повышенный вес. В целях экономии и облегчения конструкции цепь стали делать однорядной. Ресурс двойной цепи доходит до 100 — 120 тысяч километров, в то время как однорядной — в два раза меньше. Некоторые автовладельцы возвращают в свои силовые агрегаты двухрядную цепь. Правда, для этого придётся заменить также все шестерни, входящие в зацепление с цепью. Сегодня комплект таких деталей найти достаточно сложно, поэтому готовьтесь к поисковой работе, если хотите повысить надёжность механизма ГРМ.

Двухрядная цепь ГРМ имеет гораздо больший ресурс, однако подобрать комплект деталей для её установки гораздо сложнее

Если владелец ВАЗ 2107 в какой-то момент стал замечать, что автомобиль ведёт себя странно, и его странное поведение сопровождается характерным звяканьем, раздающимся из-под капота — следует насторожиться. Высока вероятность того, что цепь ГРМ в моторе ослабла, и её необходимо срочно подтянуть или заменить. Опытный водитель вполне может поменять цепь самостоятельно. Попробуем разобраться, как это сделать с наименьшими затратами сил и нервов.

Назначение цепи ГРМ на ВАЗ 2106

Цепь ГРМ в моторе автомобиля ВАЗ 2106 соединяет два вала — коленчатый и вал ГРМ. Оба вала снабжены зубчатыми звёздочками, на которые и надевается цепь.

После запуска двигателя цепь обеспечивает синхронное вращение двух вышеуказанных валов. Если синхронность по каким-то причинам нарушается, это ведёт к сбоям в работе всего газораспределительного механизма автомобиля. Кроме того, возникают сбои в работе цилиндров, после чего автовладелец отмечает появление провалов мощности мотора, плохую реакцию машины на нажатие педали газа и возросший расход топлива.

Характеристики цепи ГРМ

На классические автомобили ВАЗ устанавливаются цепи ГРМ, которые различаются только по количеству звеньев. Длина цепей при этом одинакова:

• на автомобили ВАЗ 2101 и ВАЗ 2105 устанавливается цепь на 114 звеньев, длина которой варьируется от 495.4 до 495.9 мм, а длина звена составляет 8.3 мм;
• на автомобилях ВАЗ 2103 и ВАЗ 2106 устанавливаются цепи той же длины, однако в них уже насчитывается 116 звеньев. Длина звена при этом составляет 7.2 мм.

Штифты цепи ГРМ на ВАЗ 2106 выполнены из высококачественной легированной стали, обладающей высокой прочностью и износостойкостью.

Проверка цепи ГРМ на износ

Автовладельцу, решившему узнать степень износа цепи ГРМ на ВАЗ 2106, предстоит решить очень непростую задачу. Дело в том, что изношенная и растянутая цепь внешне мало чем отличается от новой. На старой цепи, как правило, нет серьёзных механических повреждений, а заметить износ её штифтов невооружённым глазом практически невозможно.

Но есть один простой тест на износ, о котором следует знать каждому автолюбителю. Проводится он следующим образом: отрезок старой цепи длиной около 20 см берут с одной стороны, располагают горизонтально, а затем поворачивают в руке так, чтобы штифты цепи располагались перпендикулярно полу.

Если угол свеса цепи ГРМ не превышает 10–20 градусов, цепь считается новой

После этого оценивается угол свеса цепи. Если свисающий отрезок цепи отклонился от горизонтали на 10–20 градусов — цепь новая. Если угол свеса составляет 45–50 градусов и более — цепь ГРМ сильно изношена и нуждается в замене.

Существует и второй, более точный метод определения износа цепи ГРМ. Но тут автовладельцу потребуется штангенциркуль. На произвольном участке цепи необходимо отсчитать восемь звеньев (или 16 штифтов), и с помощью штангенциркуля измерить расстояние между крайними штифтами. Оно должно составлять не более 122.6 мм.

Измерение цепи штангенциркулем следует производить минимум в трёх местах

Затем выбирается другой случайный участок цепи на 16 штифтов, и измерение производится повторно. Потом измеряется третий, последний участок цепи. Если хотя бы на одном измеряемом участке расстояние между крайними штифтами превысило отметку в 122.6 мм — цепь изношена, и её следует заменить.

Замена ГРМ на Ваз 2105, 2104, 21072: натяжение, метки

В этой статье подробно распишем порядок замены ремня ГРМ на автомобилях Ваз 2105, 2104, 21072. На этих моделях установлен один двигатель Ваз 2105 поэтому регламент действий будет общий.

Особенности модели

Если обратиться к истории, то впервые ременной привод газораспределительного механизма в автомобилях Волжского Автомобильного Завода начал использоваться на модели ВАЗ 2105: двигатель с таким приводом был экспериментом, и ставился не на все автомобили (в некоторых из них использовался мотор от моделей ВАЗ 2101 и 2103, имеющих цепной привод ГРМ).

А также, эта версия стала первой в советской эпохе, в которой реализовали привод газораспределительного механизма с помощью ремня вместо цепи, как у остальных моделей. Этот опыт сложно назвать удавшимся, ведь двигатель стал известен своей нестабильной работой и частыми протеканиями моторного масла.

Но, стараниями советских инженеров, механизм абсолютно безопасен в использовании. Обрыв ремня на ВАЗ 2105 не приводит к столкновению поршней с клапанами, так как первые имеют сверху специальные округлые углубления, и это не потребует ремонта мотора.

При стандартном использовании замена ремня в 2105 необходима в следующих случая:

• Пробег составляет в районе 60 тысяч км.
• На резине появляются повреждения (надрывы, трещины).
• Выполняется крупный ремонт двигателя.

Параметры и особенности двигателя

Двигатель ВАЗ 2105 используется на моделях ВАЗ 2104, 2105 и 21072. Он имеет ременной привод распределительного вала, и следующие основные параметры:

• объём двигателя в 1.3 л,
• мощность в 64 лошадиные силы,
• максимальный объём багажного отдела – до 385 литров,
• трата топлива в городе – 10 литров на 100 км,
• в смешанном цикле – 8 литров на 100 км.

В автомобилях, основанных на этом моторе, используется масло 5W-30-15W40 и топливо Аи 93. Ресурс мотора, по данным завода – 125, на практике – около 200, 4 цилиндра и 2 клапана, система питания – карбюратор, тип – рядный. Крутящий момент составляет примерно 94 Нм на 3400 оборотов в минуту. Ход поршня и диаметр цилиндра – 66 и 79 мм соответственно.

И также, при ремонте ГРМ на 2105 не стоит забывать об особенностях этого двигателя. Использование в приводе газораспределительного механизма зубчатого ремня взамен классической металлической цепи позволило добиться более тихой работы машины. К тому же, натяжка ременной передачи перешла на автоматику, убрав лишнюю точку смазки, что позволило заметно сократить потери моторного масла.

Порядок замены

1. Убрать ремень генератора.
2. Убрать верхнюю крышку ремня.

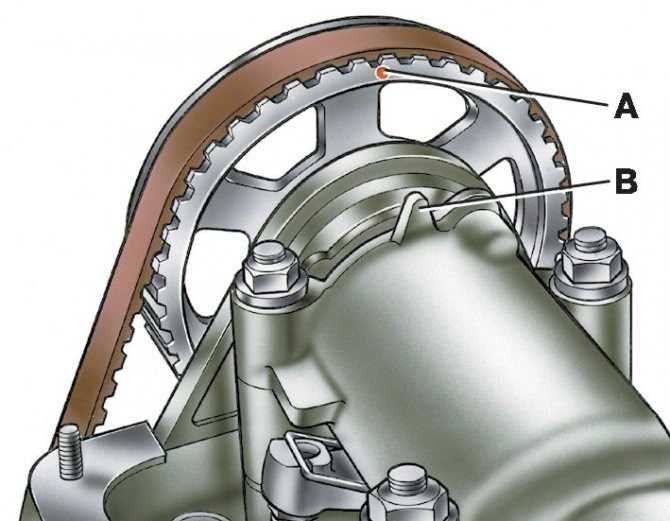

3. Провернуть по часовой стрелке коленвал до того момента, когда совпадут метки на шестерне распределительного вала с меткой на его корпусе, на шкиве коленчатого вала и крышке привода.
4. Снять серединную и нижнюю крышку ремня (из всего 3 шт., первую сняли в п.1)
5. Снять пружину 7, ослабить болты 3, отвести кронштейн влево до отказа и снять ремень.
6. Надеть новый ремень, отжать кронштейн и поставить пружину 7.

Регулировка натяжения

По регламенту требуется каждые 15 тыс. км. Проверять натяжение ГРМ на этом моторе и по необходимости регулировать натяжение.

Для регулировки натяжения необходимо:

1. Снять кожух ремня ГРМ.
2. Ослабьте болты № 3.
3. Проверните коленвал за шестигранник храповика на несколько оборотов. Поворачивать его необходимо по часовой стрелке.
4. При выполнении предыдущего пункта пружина № 6 обеспечит оптимальное натяжение автоматически.
5. Затяните болты № 3.
6. Наденьте защитный кожух ремня ГРМ.

Частота замены ремня ГРМ на ВАЗ 2105

Замена ремня газораспределительного механизма на ВАЗ 2105 необходима примерно каждые 60 тысяч км пробега при стандартном использовании, но, при некоторых повреждениях появляется необходимость в замене ГРМ раньше стандартного срока. Несмотря на определённый ресурс мотора, установленный на заводе (в нашем случае – 125), довольно часто возникают неисправности и их устранение является критически важным для продолжения использования машины.

При появлении складок, трещин, разлохмачиваний ремня его необходимо заменить, так как при использовании ремня ГРМ на ВАЗ 2105 в таком состоянии возникает опасность разрыва при работе двигателя. При замасливании стоит тщательно протереть ремень тканью, предварительно обмакнув её в бензин.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

• Осуществляется натяжка цепи ГРМ ваз-2107.
• Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
• Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, изготовленным по последнему слову техники и нафаршированным сложной электроникой. В этом её красота — не надо по всякому поводу обращаться к спецам автосервиса, большая часть работ по обслуживанию авто способен сделать сам владелец. Сюда относится и процедура опции зажигания, которую в состоянии выполнить каждый желающий, за ранее исследовав подробную аннотацию.

Изменения в работе двигателя после перескакивания

Обычно перескакивание ремня или цепи ГРМ происходит в результате одновременного действия нескольких факторов, например, растяжения, повышенной нагрузки во время старта двигателя или движения. В этом случае перескакивание может произойти через шестерни (шкивы), как коленвала, так и шкива распредвала. После этого зажигание смещается в сторону позднего.

Величина такого смещения в угловых единицах зависит от количества зубьев ремня ГРМ или звеньев цепи. Смещение ремня ГРМ на один зуб соответствует изменению угла зажигания на величину, равную отношению 360 угловых градусов/количество зубьев. Например, если количество зубьев равно 100, тогда смещение будет около 3,6 градусов.

При смещении на один зуб (звено) двигатель, как правило, работает. При этом наблюдаются следующие изменения:

• увеличение потребления топлива;
• затрудненный запуск двигателя;
• увеличение токсичности выхлопных газов;
• уменьшение приемистости двигателя.

В случае, когда ремень проскочил более, чем на зуб, изменение угла зажигания составляет более 5 угловых градусов. Это критическая величина. В современных автомобилях блок управления обычно глушит двигатель, чтобы не произошло серьезных механических повреждений, особенно, в двигателях, где в такой ситуации поршни «встречаются» с клапанами. Опытные водители во время выбора или приобретения автомобиля специально интересуются, встречаются ли поршни с клапанами в данной модели двигателя, установленного в автомобиль.

При перескакивании ремня (цепи) на два и более зуба (звена) наблюдаются:

• пропуски зажигания;
• неравномерная работа двигателя, движок натурально «колбасит»;
• отказ запуска двигателя;
• посторонние звуки при работе силового агрегата.
