Как правильно выставить фазы грм ваз 2107

Как выставить метки ГРМ ВАЗ-2112 16 клапанов: фото и видео

Автомобиль: ВАЗ-2112. Спрашивает: Костиков Владимир Игоревич. Суть вопроса: не могу зафиксировать метки ГРМ, как выставить метки по ВТМ?

У меня возникла проблема. При замене ремня ГРМ верхние шкивы не фиксировались, и теперь не ясно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может, проще довернуть все шкивы к положению ВМТ в цилиндре 1? Если речь идёт о 16 клапанах, выставление меток на ВАЗ-2112 мне знакомо: выполнял эту операцию на ГРМ 21124. Ну а у меня мотор с объёмом 1,5. Есть ли отличия?

Выставляй метки ГРМ правильно — иначе погнёшь клапана!

Двигатель ВАЗ-21124 обладает особенностью: как бы его шкивы не крутили, он не гнёт свои клапаны. С мотором 21120 (16v 1,5 л) такие шутки не пройдут! Если положения шкивов сбиты не сильно, попробуйте одеть ремень и довернуть механизм в положение «ВМТ 1 и 4». А впредь всегда пользуйтесь инструкцией:

Коленвал выставляют в требуемое положение, проверяя метку на шкиве привода генератора (фото 1) или на шкиве коленвала (фото 2);
Шкив привода генератора и шкив коленвала
Уточним: между датчиком ДПКВ и «пропуском» должно находиться 20 зубцов;
Метки на «верхних» шкивах должны смотреть строго вверх (фото 3 и 4). Эти шкивы обязательно фиксируются, после чего можно будет ослабить натяжение;
Шкив выпускного и впускного вала
Когда ремень ослаблен, вращать коленвал нельзя.

По идее, на ВАЗ-2112 выставление меток проводится одинаково, о каком бы моторе речь не шла. Здесь приведены фото для двигателя 21120.

Как всё выглядит в реальности и в инструкции

Не поленитесь найти смотровое окно на картере КПП. Под заглушкой находится ещё одна метка.

Последнее действие является факультативным. А выполняют его затем, чтобы не переделывать всю работу «с нуля».

Дополнительные сведения:

Число зубьев ремня между метками «верхних шкивов» – ровно 16;
Метка на шкиве коленвала иногда откалывается – используйте контроль по методу «1» (фото 1) или «3» (нижнее фото).

Уточнения для ВАЗ-21124

На моторе с объёмом 1,6 все действия выполняются так же, как указано выше. Есть одно исключение – шкив привода генератора выставляют по метке на кожухе (см. фото).

Шкив привода генератора, мотор 21124

Впрочем, если этой метки нет, пользуйтесь проверенным способом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Шкивы ГРМ можно вращать, как угодно – поршни в любом случае не заденут за клапаны. Сравните то, как выглядят поршни двух разных моторов – станет ясно, о чём идёт речь.

Два разных 16-клапанника

Для тех, кто ничего не понял

Число зубцов на шкиве коленвала – 21, на шкивах распредвалов – 42. Когда коленвал прокручивается на 360 градусов, распредвалы поворачиваются на 180. Вообще же полный цикл работы двигателя состоит из двух оборотов коленвала (720 градусов).

По идее, можно применять альтернативный метод настройки. Пусть метки шкивов распредвалов смотрят строго вниз. Тогда метка на шкиве коленвала должна быть обращена вверх (ВМТ 1 и 4).

Если фиксирующего приспособления нет, его можно изготовить самим. Подойдёт даже съёмник для пружин подвески (см. фото).

Взяли и зафиксировали

Желаем успехов.

Для чего нужна регулировка

Перед описанием процесса регулировки, нужно вначале определиться, для чего она вообще нужна. Дело в том, что для правильной работы двигателя воспламенение горючей смеси в цилиндрах должно производиться чуть раньше, чем поршень достигнет ВМТ. Нужно это для того, чтобы топливо успело полностью сгореть, это и обеспечит полную отдачу мощности. Если возгорание будет на значительном расстоянии до ВМТ (раннее зажигание) возникнет детонационное сгорание, которое может в итоге привести к значительному повреждению двигателя.

А вот если возгорание будет производиться в положении, когда поршень уже достиг ВМТ (позднее зажигание), топливо полностью не будет сгорать, отдача мощности будет меньше, дополнительно это будет сопровождаться увеличенным расходом топлива, неустойчивой работой мотора.

Поэтому и нужно, чтобы топливо воспламенялось строго на определенном расстоянии подхода поршня до ВМТ. Если же рассматривать это со стороны коленчатого вала, то воспламенение должно производиться на определенном угле его поворота до ВМТ. Поэтому часто регулировка зажигания ВАЗ-2101 еще называется углом опережения зажигания.

Распредвал 21213

Есть тысяча мнений по поводу того, есть ли смысл ставить распредвал от Нивы на классические модели ВАЗ, но однозначного ответа быть не может, и вот почему. Функция распредвала:

обеспечивать своевременное открытие впускных и выпускных клапанов;
сохранять стабильность фаз газораспределения;
синхронизировать работу клепанного механизма с кривошипно-шатунным.

На всех классических моделях ВАЗ стоит распредвал, который рассчитан на работу двигателя в оптимальном режиме, когда максимальный крутящий момент достигается около 3400-3500 об/мин. Распределительный вал от 21213 отличается от классического 2101 тем, что за счет смещения угла положения кулачков изменены фазы газораспределения.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Не совпадают метки распредвала с коленвалом на ВАЗ 2103. Сколько мучаюсь не получается либо не доходит либо переходит. Что посоветуете?

Плохо заводится и глохнет ВАЗ 2103 – 5 ответов
Как открутить нижний шкив что-бы глянуть метку на ВАЗ-2106 с двигателем ВАЗ-21083? – 4 ответа
Совместимы ли рокера с гидрокомпенсаторами старого образца? – 3 ответа
Как выставить зажигание на ваз 2105 ? – 2 ответа
Обломился успокоитель цепи ВАЗ – 2 ответа

Перескакивает после установки натяжителя?

Очевидно фрезерована голова. Здесь лучше приобрести и установить разрезную звёздочку распредвала. Если такой возможности нет, лучше поставить метку в недоход. Мотор будет резвее чем в переходе.

Если после прокручивания двигателя вручную, и метки сбиваются — это значит что-то вы неправильно делали.

Распространённая ошибка автолюбителей, это устанавливают вначале распредвал, а потом подгоняют колен/вал. Надо вначале установить метку колен/вала (в 4-том цилиндре поршень в ВМТ), а затем установить распредвал по меткам. На шестерне бывает 2-е метки, надо ориентироваться на ту, которая ближе к цепи, она почти на зубе. Потом проводится натяжка цепи. И после этого можно прокручивать колен/вал вручную. После двух оборотов, метки снова должны совпасть.

При выставлении меток, непопадание на ползубика — не критично, мотор будет работать. На зуб, два и больше, если не совпадает, то это неправильно, надо заново всё проверить и понять где совершена ошибка в установке.

Еще больше полезных советов в удобном формате

Как выставить зажигание на ваз 2105 ?

Как открутить нижний шкив что-бы глянуть метку на ВАЗ-2106 с двигателем ВАЗ-21083?

Совместимы ли рокера с гидрокомпенсаторами старого образца?

Установка поршня первого цилиндра в ВМТ ЗМЗ-406

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

1. Снять пробку 1 маслозаливной горловины. Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами. Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

2. Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку. Вывернуть болты 3 и снять пластмассовый успокоитель 4 цепи.

3. Установить поршень 1-го цилиндра в верхнюю мертвую точку (в.м.т.) такта сжатия. Для этого провернуть коленвал за храповик 1 так, чтобы метка 2 на шкиве коленвала совпадала с выступом 3 на крышке. При этом…

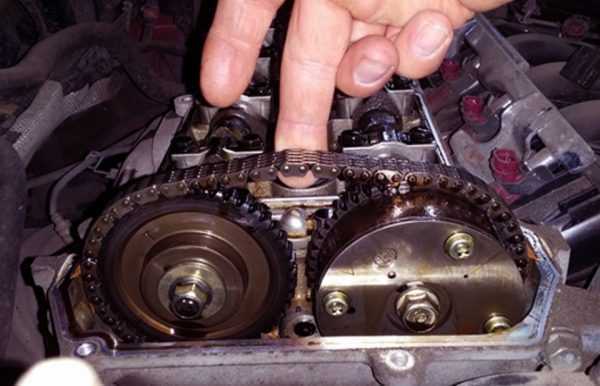

4. …метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны. После установки поршня 1-го цилиндра в в.м.т. не поворачивать распределительные валы, коленчатый вал и промежуточный вал.

5. Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ).

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Читать дальше: Блютуз в машину для музыки

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

Осуществляется натяжка цепи ГРМ ваз-2107.
Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Есть ли разница между контактным и электронным зажиганием?

На карбюраторных ВАЗ 2107 устанавливалось, как электронное, так и контактное устройство. Процесс регулировки не различается. Единственное различие может заключаться лишь в том, что перед тем, как выставлять метки, на контактном прерывателе необходимо зачистить контакты и проверить зазор, чтобы настройка системы была выполнена точнее.

Кстати, многие ошибочно называют коммутатор реле зажигания. Это реле является лишь способом уменьшения пускового тока и предназначено для сохранения срока службы контактов. Данное реле находится так в подкапотном пространстве. Настройка зажигания к нему не относится.

Вот так можно отрегулировать зажигание на карбюраторном автомобиле ВАЗ 2107. Удачи на дорогах!

Настройка зажигания ВАЗ 2101-07 самостоятельно. Секреты регулировки

На автомашине ВАЗ 2101-07 установлен трамблер, регулирующий угол опережения зажигание, как правило, для его остановки используют стробоскоп и ключ на 38 мм, в статье рассказывается, как можно обойтись без этого, используя подручные инструменты.Трамблер (в просторечье бегунок) устанавливается на старых карбюраторных моделях автомобиля, где нет электронного регулятора зажигания. Сейчас в автосервисах не осталось специалистов по его регулировке, но это можно сделать самостоятельно.

Принцип работы

Трамблер распределяет импульсы, поступающие от катушки зажигания по свечам автомобиля. Внутри его находится контактный прерыватель (бегунок). Он приводится в действие от шестерни привода автомобиля, куда вставлен хвостовик трамблера. На крышке распределителя зажигания крепятся высоковольтные провода, идущие к свечам блока цилиндра.

Важно правильно отрегулировать зажигание:

Раннее зажигание замедляет поднимание поршня вверх.
Позднее зажигание после прохождения поршнем мертвой точки, приводит потери энергии возгорания.
Оптимальный режим начало опускания поршня, после прохождения мертвой точки.

При неправильной регулировке:

Расход бензина увеличивается.
Мощность двигателя падает.
Уменьшается ресурс эксплуатации двигателя.

Регулировка момента зажигания

Для классической регулировки момента зажигания понадобится стробоскоп, ключ на 38 мм с удлиненной ручкой, для проворачивания коленчатого вала.

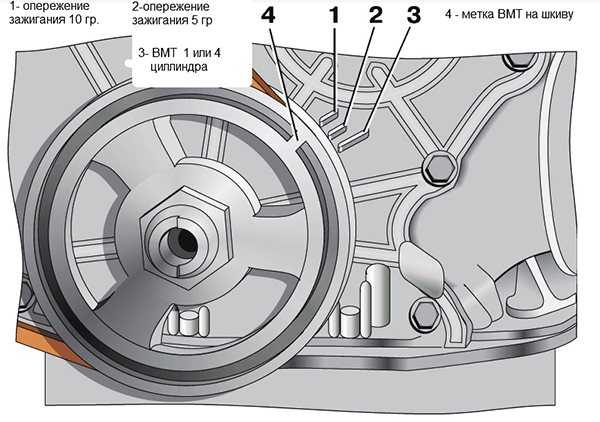

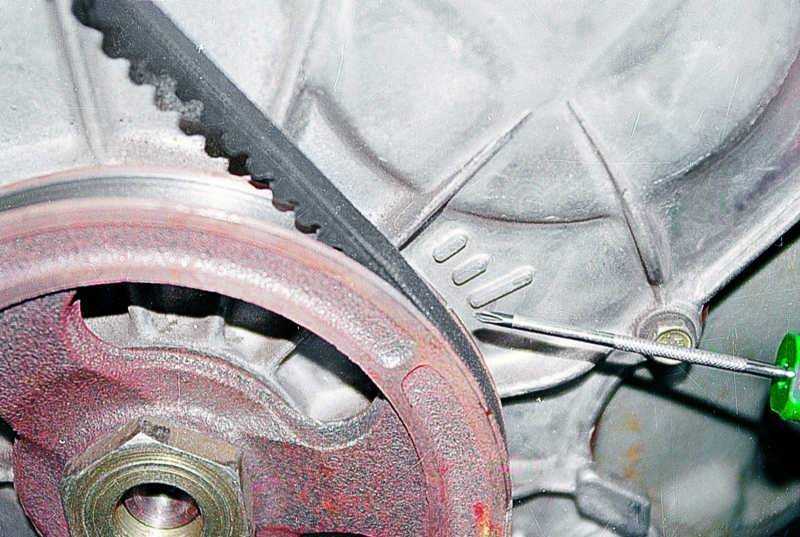

На коленчатом вале расположены три метки:

Короткая черта опережение зажигания 100.
Средняя – 50.
Длинная – 00 ВМТ (верхняя мертвая точка).

Рекомендуется выставлять опережение зажигания на 50. Для этого проворачивают коленчатый вал. Метка шкива и вала (ВМТ) должны совпасть. Если неизвестно какое было положение бегунка при снятии трамблера, то ориентируемся на наружный контакт, который должен быть направлен в сторону крышки с номером 1 или 3, в зависимости какой из поршней цилиндра находится в ВМТ.

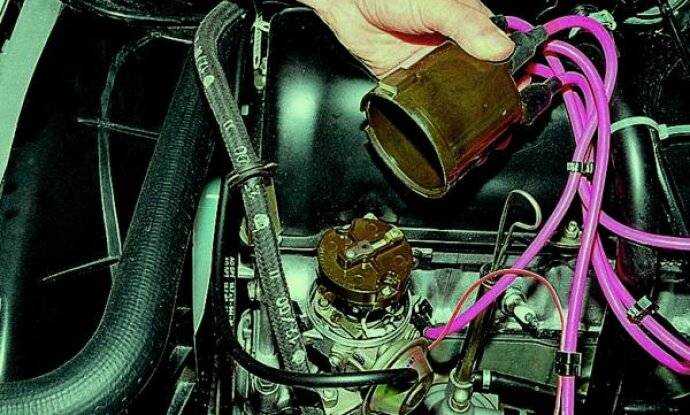

Для этого снимите крышку с трамблера отстегнув пружинные защелки, затем приподнимите бегунок и направьте внешний контакт на один из номеров указанных на крышке. Номерами указаны подключения проводов к свечам на блоке цилиндра от 1 до 4.

Определение ВМТ без ключа

Можно использовать простой метод установки ВМТ, без ключа. Для этого из цилиндра 1 или 3 вывинчиваем свечу, а на ее место вставляем пробку (из резины, бумаги, дерева), затем рывками прокручиваем коленчатый вал с помощью стартера, пробка вылетает из отверстия цилиндра. Значит, он находится в ВМТ.

Условно проводим линию от наружного контакта бегунка в сторону крышки трамблера с номером 1 или 3. Закрываем крышку, фиксируя пружинными защелками.

Для проведения точной регулировки опережения зажигания прогреваем двигатель, не выключая его, чуть ослабляем гайку (ключ 13 мм), затем затягиваем гайку крепления трамблера к блоку цилиндров.

Чтобы уменьшить угол опережения зажигания надо повернуть корпус вправо, для увеличения – влево. Затем затягиваем гайку крепления на корпусе двигателя.

Контрольной лампой, которую можно сделать самостоятельно, можно также провести регулировку. Проверяем сначала зазор в контакте прерывателя (0,35-0,45 мм).

Затем один из проводов подключаем к низковольтному проводу катушки зажигания, второй – к «массе» автомобиля. Включаем зажигание (двигатель не заводим), медленно поворачиваем корпус распределителя, лампа должна загореться, контакты сомкнуты, тухнуть, контакты разомкнуты.

Окончательную регулировку зажигания делаем на ровной дороге. На скорости 50 км/час включаем 4-ю передачу и давим на педаль «газа». Детонация двигателя не должна превысить 3 сек, если она больше – уменьшаем угол, при отсутствии детонации – увеличиваем угол.

Угол регулировки зажигания зависит от марки и качества бензина, состояния автомобиля. Настройка позволяет выбрать оптимальный вариант, увеличивающий мощность двигателя, сокращающий потребления топлива.

Пожалуйста, оцените этот материал!

Устройство электропроводки автомобиля

Такой принцип интеграции электронных компонентов в электросхему эксплуатации автомобиля претворяется на практике в таком виде соединений:

Действующие электроцепи транспортного средства задействуются посредством использования выключателя зажигания.
Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключены к АКБ через предохранительный блок.
Корпусные части всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтно-профилактических работ на автомобиле требуется обесточить электропроводку путем снятия отрицательного провода с клеммы АКБ, иначе несанкционированное касание инструментом контакта батареи может привести к КЗ. Для наглядности схема эл. проводки ВАЗ 2106 выложена на нашем интернет-ресурсе, и автолюбители могут ее использовать для проведения необходимых тестов.

проводки ВАЗ 2106 выложена на нашем интернет-ресурсе, и автолюбители могут ее использовать для проведения необходимых тестов.

При самостоятельном техобслуживании транспортного средства необходимо определять причину того или иного дефекта компонентов электрооборудования «шестерки». Поиск неисправности следует начинать с выключателя зажигания, который предназначен для:

управления функционалом системы зажигания;
координации работы систем охраны и предотвращения угонов автомобиля;
буксировки «шестерки» с работающей «аварийкой».

В автомашине ВАЗ 2106 схема проводки включает следующие элементы:

АКБ с контактом отрицательного провода на кузов транспортного средства;
стартер с разъемом «50» от выключателя зажигания через реле пуска;
генераторное устройство;
предохранительный блок;
выключатель зажигания;
регуляторное реле.

Установка и регулировка зажигания на «Пятерке» без ошибок

Зачем выставлять зажигание?

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

Детонация. При работе двигателя из-под капота раздаются металлические звуки.
Мощность двигателя, а также число оборотов значительно снизились.
Силовой агрегат в целом работает не устойчиво на небольших оборотах.
Возрастет расход горючего.
Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.
При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

Сначала сядьте в салон машины и заведите мотор.
Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
После этого медленно попробуйте провернуть распределитель в обе стороны.
От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

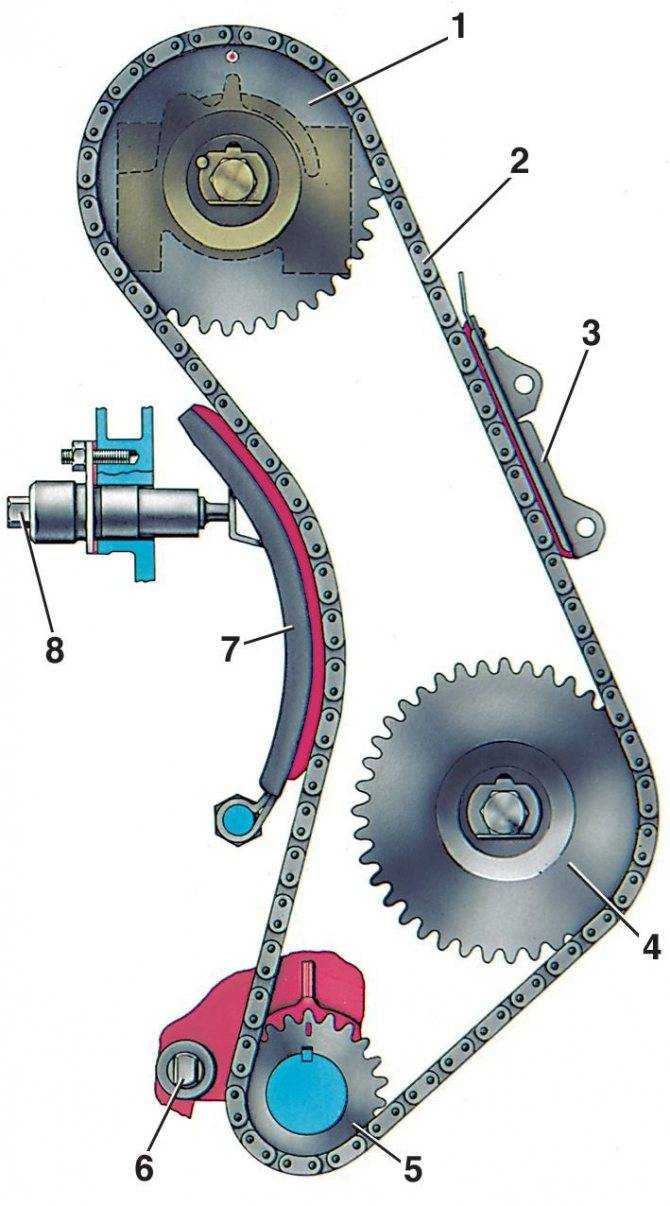

Автоматический натяжитель, конструкция, принцип работы

В автоматическом механизме используется храповой механизм, который сам производит выборку провисания цепи по мере ее растяжения.

Состоит такой элемент из корпуса, в котором установлена подпружиненная собачка храпового механизма.

Внутри корпуса располагается пружина и шток натяжителя с нанесенным зубчатым сектором.

Зубья сектора – мелкие, имеют шаг 1 мм, и наклонены в определенную сторону.

Работает автоматический натяжитель так.

По мере провисания цепи, пружина толкает шток и тот, воздействуя на башмак, производит выборку.

Но вернуться обратно штоку не дает собачка храпового механизма, которая одним из своих концов становится между зубьями сектора.

УСТРОЙСТВО СИСТЕМЫ ЗАЖИГАНИЯ ВАЗ

На ВАЗ моделей 2101-07 устанавливалось два типа зажигания – контактное и бесконтактное. Принципиальная разница у них в том, что у бесконтактной СЗ в трамблере отсутствует контактная группа, а роль прерывателя выполняет датчик импульсов (датчик Холла). В контактной СЗ в момент размыкания контактов во вторичной цепи обмотки катушки зажигания (КЗ) возникает высоковольтный импульс, который затем с помощью распределителя подается на свечи. Контактная схема зажигания выглядит так:

Трамблер;
Коммутатор;
Катушка зажигания;
Провода со штекерами.

Но какая бы СЗ не устанавливалась на «Классике», в любом случае она нуждается в регулировке.

Для начала, требуется установка метки зажигания. Для этого на шкиве коленчатого вала имеется насечка, которую необходимо совместить с одним из отливов на лобовой крышке. Всего их три, каждый из них соответствует марке бензина, который используется.

Метки зажигания ВАЗ 2107

Третья метка зажигания – это 0 градусов, то есть, зажигание происходит точно в верхней мертвой точке. Эта метка подойдет при использовании 92 или 95 бензина.

Установка зазора в контактах прерывателя

После того, как установлена метка (делать это проще с выкрученными свечами), важно выставить правильный зазор в контактах прерывателя распределителя зажигания ( если установлено контактное зажигание), для этого проделываем следующее:

Ослабляем немного фиксирующий винт, после чего регулирующим винтом выставляем зазор 0,4 мм. Контролируем плоским щупом. Затягиваем фиксирующий винт и ставим бегунок.

Установка трамблера

Далее установка зажигания на ВАЗ 2107 подразумевает правильную установку трамблера на свое место. Для этого:

Затяните гайку.

Видео «как установить зажигание на ВАЗ 2107:

голоса

Рейтинг статьи

Назначение цепи ГРМ на ВАЗ 2106

Цепь ГРМ в моторе автомобиля ВАЗ 2106 соединяет два вала — коленчатый и вал ГРМ. Оба вала снабжены зубчатыми звёздочками, на которые и надевается цепь.

После запуска двигателя цепь обеспечивает синхронное вращение двух вышеуказанных валов. Если синхронность по каким-то причинам нарушается, это ведёт к сбоям в работе всего газораспределительного механизма автомобиля. Кроме того, возникают сбои в работе цилиндров, после чего автовладелец отмечает появление провалов мощности мотора, плохую реакцию машины на нажатие педали газа и возросший расход топлива.

Характеристики цепи ГРМ

На классические автомобили ВАЗ устанавливаются цепи ГРМ, которые различаются только по количеству звеньев. Длина цепей при этом одинакова:

на автомобили ВАЗ 2101 и ВАЗ 2105 устанавливается цепь на 114 звеньев, длина которой варьируется от 495.4 до 495.9 мм, а длина звена составляет 8.3 мм;
на автомобилях ВАЗ 2103 и ВАЗ 2106 устанавливаются цепи той же длины, однако в них уже насчитывается 116 звеньев. Длина звена при этом составляет 7.2 мм.

Штифты цепи ГРМ на ВАЗ 2106 выполнены из высококачественной легированной стали, обладающей высокой прочностью и износостойкостью.

Проверка цепи ГРМ на износ

Автовладельцу, решившему узнать степень износа цепи ГРМ на ВАЗ 2106, предстоит решить очень непростую задачу. Дело в том, что изношенная и растянутая цепь внешне мало чем отличается от новой. На старой цепи, как правило, нет серьёзных механических повреждений, а заметить износ её штифтов невооружённым глазом практически невозможно.

Но есть один простой тест на износ, о котором следует знать каждому автолюбителю. Проводится он следующим образом: отрезок старой цепи длиной около 20 см берут с одной стороны, располагают горизонтально, а затем поворачивают в руке так, чтобы штифты цепи располагались перпендикулярно полу.

Если угол свеса цепи ГРМ не превышает 10–20 градусов, цепь считается новой

После этого оценивается угол свеса цепи. Если свисающий отрезок цепи отклонился от горизонтали на 10–20 градусов — цепь новая. Если угол свеса составляет 45–50 градусов и более — цепь ГРМ сильно изношена и нуждается в замене.

Существует и второй, более точный метод определения износа цепи ГРМ. Но тут автовладельцу потребуется штангенциркуль. На произвольном участке цепи необходимо отсчитать восемь звеньев (или 16 штифтов), и с помощью штангенциркуля измерить расстояние между крайними штифтами. Оно должно составлять не более 122.6 мм.

Измерение цепи штангенциркулем следует производить минимум в трёх местах

Затем выбирается другой случайный участок цепи на 16 штифтов, и измерение производится повторно. Потом измеряется третий, последний участок цепи. Если хотя бы на одном измеряемом участке расстояние между крайними штифтами превысило отметку в 122.6 мм — цепь изношена, и её следует заменить.

Как устроен цепной привод ГРМ автомобиля ВАЗ 2106: обзор и замена

Популярный автомобиль ВАЗ 2106, чей выпуск начался во времена СССР, комплектовался тремя типами двигателей — рабочим объёмом 1300, 1500 и 1600 см куб. Конструкция перечисленных моторов одинакова, разница заключается только в размерах цилиндропоршневой группы, коленчатого вала и шатунов. На всех силовых агрегатах шестерни газораспределительного механизма (ГРМ) приводятся в движение двухрядной цепью. Последняя постепенно вытягивается и нуждается в периодической подтяжке, минимальный ресурс детали — 100 тыс. км пробега. Когда натягивание не даёт результата, цепной привод меняется целиком — вместе с шестерёнками.

Этап предварительной разборки

Сразу добраться до узла ГРМ невозможно — мешает ремень генераторного привода, шкив коленчатого вала и электрический вентилятор. В старых моделях ВАЗ 2106 крыльчатка прикреплена к валу помпы, поэтому снимать её не обязательно. Чтобы демонтировать цепной привод, выполните ряд операций:

Загоните машину на яму, затормозите и выждите 20–60 мин, пока двигатель охладится до комфортной температуры 40–50 °C. Иначе при разборке обожжёте руки.
Спуститесь под автомобиль и снимите решётку, защищающую масляный поддон силового агрегата. Ключом на 10 мм выверните 3 винта крепления кожуха ГРМ к крышке поддона, затем отпустите гайку 19 мм на оси генератора.

В процессе разборки проверьте состояние прокладки клапанной крышки — возможно, она разбухла и пропускает масло. Тогда купите и поставьте новый уплотнитель.

Перед снятием алюминиевой крышки, за которой скрывается узел ГРМ, рекомендуется удалить всю грязь с переднего торца двигателя. Когда вы снимете кожух, откроется небольшой просвет между блоком и поддоном картера. Нельзя допустить, чтобы туда попадали посторонние частицы, особенно после недавней замены масла.

На автомобиле, оснащённом электронной системой впрыска топлива (инжектор), разборка ведётся в том же порядке. Только здесь отсоединяется шланг адсорбера, а короб воздушного фильтра снимается вместе с гофрой, подключённой к блоку дроссельной заслонки.

Частота замены ремня ГРМ на ВАЗ 2105

Замена ремня газораспределительного механизма на ВАЗ 2105 необходима примерно каждые 60 тысяч км пробега при стандартном использовании, но, при некоторых повреждениях появляется необходимость в замене ГРМ раньше стандартного срока. Несмотря на определённый ресурс мотора, установленный на заводе (в нашем случае – 125), довольно часто возникают неисправности и их устранение является критически важным для продолжения использования машины.

При появлении складок, трещин, разлохмачиваний ремня его необходимо заменить, так как при использовании ремня ГРМ на ВАЗ 2105 в таком состоянии возникает опасность разрыва при работе двигателя. При замасливании стоит тщательно протереть ремень тканью, предварительно обмакнув её в бензин.
