Замена натяжителя цепи на ваз 21213, ваз 21214, ваз 2131

Комплект деталей для ремонта привода ГРМ РУСМАШ для двигателей ВАЗ 21214 /Нива/, 2123 /Нива-Шевроле/

Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Самовывоз в Москве

Описание
Отзывы

ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ 21214 (Нива), ВАЗ 2123 (Нива-Шевроле, CHEVROLET NIVA).

Звёздочка распредвала — под датчик фаз.

Комплект деталей для ремонта привода ГРМ «РУСМАШ»

1. Автоматический натяжитель «Пилот» 2. Передний сальник коленчатого вала 3. Звёздочки распределительного (под датчик фаз) и промежуточного вала (однорядные, 2 шт) 4. Звёздочка коленчатого вала (однорядная) 5. Успокоитель цепи 6. Башмак натяжителя цепи (длинный) 7. Цепь привода ГРМ (однорядная)

Комплект привода ГРМ предназаначен для установки взамен штатного привода ГРМ для автомобилей ВАЗ 21214, 2123 (Нива-Шевроле) и является оптимальным решением при замене всех узлов ГРМ. Замена всего привода ГРМ обеспечивает наиболее долгий срок работы как узлов ГРМ, так и всего двигателя. В комплекте используются только ВЫСОКОКАЧЕСТВЕННЫЕ сертифицированные детали отечественного и импортного производства! Дополнительный контроль качества на стадии получения комплектующих и выходе готовой продукции позволил практически исключить возможность брака.

Во всех комплектах используется автоматический натяжитель цепи «Пилот», гарантия на который составляет весь срок службы автомобиля .

АНЦ «Пилот» после установки не требует обслуживания и полностью автоматически подтягивает цепь автомобиля по мере её растяжения. Выгодно отличается от аналогов тем, что не требует подвода масляной магистрали, что исключает её перетирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заклинивание натяжителя! Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепи. За счёт выверенного усилия натяжения пружины АНЦ «Пилот» практически не изнашивает башмак натяжителя цепи. В результате установки существенно снижается шум двигателя, а также увеличивается ресурс всех узлов ГРМ за счёт правильного натяжения цепи.

Гарантийный срок эксплуатации изделий 100 тыс. км пробега или 12 месяцев с даты продажи.

Пошаговая инструкция

Прежде чем начинать ремонт неисправностей, проверьте, чтобы все составляющие ГРМ не имели механических дефектов. Для этого нужно снять защитную крышку привода и произвести визуальный осмотр деталей: звездочек, успокоителя, натяжителя и башмака. Если найдены дефекты, следует выполнить замену этих комплектующих.

Инструменты

Перед тем, как начинать работы, нужно приготовить необходимые инструменты:

Для проведения работ автомобиль следует установить на удобную площадку и подставить под колеса опоры, чтобы он не покатился. Рычаг переключения скоростей нужно установить в нейтральное положение.

Моторный отсек ВАЗ 2101

Этапы

Разрез натяжителя цепи

1 – колпачковая гайка; 2 – корпус натяжителя; 3 – стержень; 4 – пружина плунжера; 5 – шайба; 6 – плунжер; 7 – пружина; 8 – сухарь; 9 – пружинное кольцо; А – поверхность плунжера; В – места кернения на торце корпуса

Порядок Осуществления 1. Ослабьте гайку 1 натяжителя. При этом освобождается вал 3 и цепь натягивается башмаком 7 (см. рисунок. План привода распределительного вала и вспомогательных агрегатов), на который действует пружина 7. 2. Поверните коленчатый вал на 1–1,5 оборота в направлении вращения. При этом пружина натяжителя, действующая на башмак, автоматически отрегулирует натяжение цепи. 3. Зажмите гайку 1 натяжителя, благодаря чему вал 3 зажимается цангами сухаря 8, и при работе двигателя на плунжер 6 действует только пружина 4. Эта пружина отжимает плунжер от головки стержня 3, и в промежуток между ними при работе двигателя затекает масло, играющее роль амортизатора при ударах цепи. Замена цепи Порядок Осуществления 1. Для демонтажа цепи затормозите транспортное средство стояночным тормозом, откройте капот, демонтируйте запасное колесо с поддерживающей трубой и демонтируйте аккумуляторную батарею. 2. Демонтируйте воздушный фильтр и закройте входную горловину карбюратора технологической заглушкой. 3. Отделите от карбюратора тросы привода воздушной и дроссельных заслонок. 4. Слейте охлаждающую жидкость из радиатора и блока цилиндров, демонтируйте радиатор со шлангами и термостатом. 5. Демонтируйте вентилятор, открутив гайки крепления. 6. Демонтируйте крышку головки цилиндров и поверните коленчатый вал вплоть до совмещения метки на звездочке распределительного вала с меткой на корпусе подшипников (см. рисунок. Контроль совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников), а метки на шкиве привода генератора – с длинной меткой на крышке привода распределительного вала (см. рисунок. Метки для установки момента зажигания). 7. Открутите болт крепления звездочки распределительного вала. 8. Ослабьте колпачковую гайку натяжителя цепи, отожмите монтажной лопаткой шток натяжителя и закрепите его колпачковой гайкой. 9. Демонтируйте звездочку распределительного вала. 10. Ослабьте крепление генератора и демонтируйте ремень его привода. 11. Включите 4-ю передачу в коробке передач, открутите гайку и демонтируйте с коленчатого вала шкив привода генератора. 12. Демонтируйте крышку привода распределительного вала с прокладкой, открутив гайки крепления крышки к блоку цилиндров и болты крепления масляного картера к крышке. 13. Открутите ограничительный палец 6 (см. рисунок. План привода распределительного вала и вспомогательных агрегатов) и демонтируйте цепь привода распределительного вала. 14. Монтаж цепи выполняйте в порядке, обратном снятию, соблюдая рекомендации, изложенные в подпункте 2.4. 15. Цепь перед монтажом смажьте моторным маслом. 16. Под крышку привода распределительного вала и крышку головки цилиндров устанавливайте новые прокладки. 17. После установки цепи откорректируйте натяжение цепи и ремня привода генератора, откорректируйте привод карбюратора и момент зажигания. Нива ВАЗ 21213 регулировка натяжения цепи Следующая страница»»»»»»

10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59.60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93.

Как производится замена детали

Подготовьте новую деталь и набор инструментов (плоскую длинную отвертку, отрез проволоки 25 см, набор рожковых и торцевых ключей). Установите автомобиль в светлом месте, откройте капот. Замена успокоителя проводится по инструкции:

Для начала вам необходимо снять экран с двигателя и удалить крышку с блока цилиндров. В процессе этой работы практически всегда повреждается прокладка, поэтому лучше всего заранее купить новую. Стараться сохранить старую смысла нет, потому что она не будет достаточно герметизировать блок. Затем снимите натяжной валик. Для этого вам нужно открутить его крепление. Следите, чтобы шайба его не упала в поддон. Удалите шестерню распределительного вала, не полностью сбрасывая с нее цепь. Вы получили доступ к успокоителю, начинайте выкручивать его крепления с нижнего

Обратите внимание на положение болтов, обратно их нужно будет вкрутить на те же места. Для того чтобы открутить верхнее крепление, соедините шестерню с цепью при помощи пластиковой стяжки. Открутите болт и извлеките успокоитель

Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

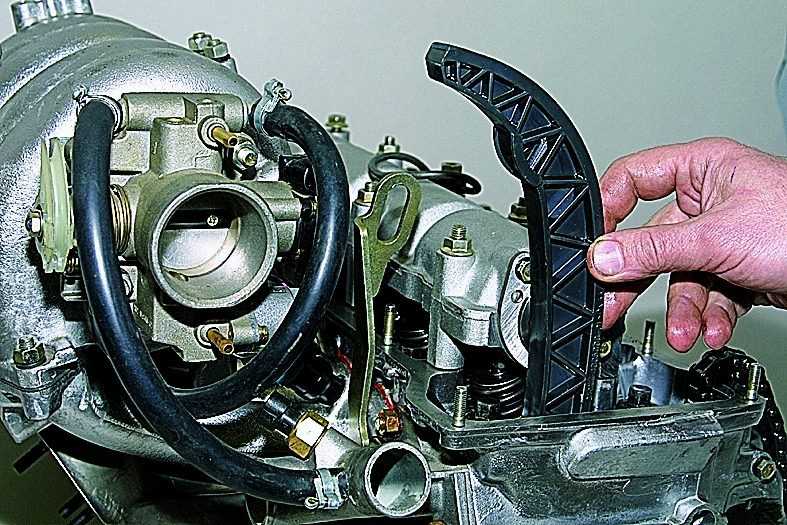

Открутите болт и извлеките успокоитель. Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

Если вы не удержите комплектующую, то вам придется разбирать двигатель практически полностью, чтобы достать ее из поддона.

После того как вы извлекли успокоитель, обратите внимание на его состояние. При видимых повреждениях необходимо заменить этот узел

Не стоит ждать, пока деталь полностью выйдет из строя

Сборка двигателя после установки новой запчасти производится в обратном порядке. Места для вкручивания болтов успокоителя обработайте герметиком

Обратите внимание, что при сборке рычаги (коленчатый и ГРМ) должны быть выставлены таким образом, чтобы метки на них совпадали, а цепь нужно равномерно натягивать от одной шестерни к другой

Не стоит ждать, пока деталь полностью выйдет из строя. Сборка двигателя после установки новой запчасти производится в обратном порядке. Места для вкручивания болтов успокоителя обработайте герметиком

Выставление зажигания нива шевроле. Как выставить зажигание на Нива Шевроле

При замене цепи установку новой следует производить в несколько этапов: Ключ для вращения коленвала Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата.

Колеса фиксируются башмаками или упором. Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.

После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях как выставить зажигание на нива шевроле инжектор натяге, при плановом ТО, спустя тыс.

Снимается звездочка распредвала. Если натянуть ее на себя расстояние смона извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала.

Метки ГРМ на автомобиле Шевроле Нива

При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Выставляйте ВМТ по метке на звездочке распределительного вала при установке по меткам на шкиве коленчатого вала и как выставить зажигание на нива шевроле инжектор передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра. После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения поршень 4-го цилиндра не установлен в ВМТ. В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток см.

Проверка и установка фаз газораспределения по меткам.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека на фотографии радиатор снят для наглядности. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ Метки расположены на звездочке распределительного вала лунка а и на корпусе подшипников распределительного вала выступ б. Кроме того, метки нанесены в литье на крышке как выставить зажигание на нива шевроле инжектор привода распределительного как выставить зажигание на нива шевроле инжектор выступ а и на зубчатом венце шкива коленчатого вала лунка б на кромке венца. Для наглядности фотография сделана на автомобиле со снятым радиатором, однако под определенным углом зрения они видны и из верхней части моторного отсека.

Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.

Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.

Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать как выставить зажигание на нива шевроле инжектор и другие части двигателя.

Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Установите его на место старого. Теперь возьмите цепочку ГРМ и также смажьте. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал.

ВАЗ 21213: правильная установка цепи ГРМ

Цепь газораспределительного механизма (ГРМ) является одной из ключевых деталей двигателя ВАЗ 21213. Правильная установка цепи ГРМ позволяет обеспечить правильное взаимодействие клапанов с поршнями и поддерживать оптимальный тайминг работы двигателя.

Процесс установки цепи ГРМ на ВАЗ 21213 включает несколько важных шагов. Во-первых, необходимо убедиться в правильном положении верхнего метки газораспределительного вала. Затем следует установить натяжитель цепи ГРМ в его положение, а затем ослабить его, чтобы дать возможность цепи ГРМ выравняться и натянуться при работе двигателя.

Далее следует установить цепь газораспределительного вала на зубчатые колеса и закрепить ее

При этом важно убедиться, что цепь правильно сидит на зубьях вала и колес, чтобы исключить возможность ее смещения или скачков при работе двигателя

После установки цепи ГРМ необходимо правильно затянуть натяжитель

Это важно для обеспечения оптимального натяжения цепи и предотвращения ее слабости или перенапряжения. После затягивания натяжителя следует проверить, чтобы верхний и нижний метки газораспределительного вала совпадали с соответствующими метками на метровой щупе

Важно проводить регулярную проверку и необходимую замену цепи ГРМ в соответствии с рекомендациями производителя и признаками износа. Правильная установка цепи ГРМ на ВАЗ 21213 поможет обеспечить надежную и эффективную работу двигателя, а также продлить срок его службы

Механический натяжитель цепи. Основные производители.

На фото представлено три основных варианта распространенных в России. Первое изделие делает фирма «Автомобильный стандарт», в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из фирмы «автомобильный стандарт» и сразу очень упало качество на входе. Пошло удешевление производства.

Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.

Резюме. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.

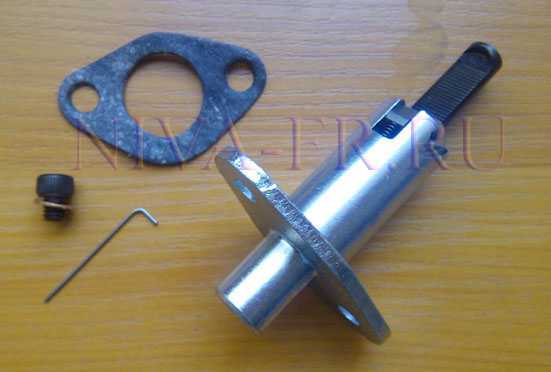

натяжитель цепи Пилот для 21213

Замена гидравлического натяжителя цепи на Нивах

Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.

Спасибо за подписку!

Если путем замены одного гидронатяжителя на новый решить проблему посторонних шумов не удалось — можно решиться на установку устройства механического образца. Зайдя на автомобильные форумы по ВАЗ 21214, можно удивиться, как люди практически в один голос отдают свое предпочтение механике. Очень популярный в народных массах механический нятяжитель серии “Пилот”. Но это не значит, что вам надо брать обязательно именно его, среди механики есть очень много достойных предложений, да и стоят они не так уж и дорого. Чтобы удлинить изделие для Шевроле Нива — достаточно просто наварить дополнительную втулку на плунжер.

Механический натяжитель цепи

Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники. И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.

Гарантия качества

К нам из другого сервиса приехал клиент с жалобой: После аварии и восстановления машины, что-то стучит в двигателе. Из двигателя ВАЗ 21214 действительно доносились посторонние звуки. Они напоминали неисправность в приводе ГРМ, как будто не натянута цепь. Так как в этом двигателе установлен гидронатяжитель цепи, то таких звуков не должно быть, а если и есть, значит это говорит о неисправном гидронатяжителе. В первую очередь надо проверить работает ли он, подводится ли к нему масло. Берем ключ «на 10» для демонтажа трубки и гидронатяжителя. А где же трубка? Где гидронатяжитель?

Трубка отсутствовала, а вместо гидронатяжителя был установлен обычный натяжитель цепи от ВАЗ — 2101. «Умельцы» из сервиса N постарались на славу. Они с гордостью и честью выполнили свою «черную работу» — сняли и выбросили гидронатяжитель цепи вместе с маслоподводящей трубкой. Им даже невдомек, что на инжекторной Ниве установлен башмак другого образца, который в свою очередь требует установки гидронатяжителя. Теперь все стало ясно! Обычный, классический натяжитель не справляется со своей задачей, т.к. он на много короче, поэтому цепь болтается и издает неприятные звуки. Снимаем натяжитель цепи. Естественно, на его конце мы видим проставку-удлинитель в виде штуцера от тормозной трубки. Но даже она не спасла, вся эта конструкция все равно оказалась короче.

Устанавливаем на место новый гидронатяжитель и трубку. Запускаем двигатель. Первые 10-15 секунд он работает с грохотом — заполняется маслом трубка и гидронатяжитель. Потом двигатель работает тихо, без посторонних шумов.

Есть еще одна причина повышенного шума цепи. Например, когда сломан успокоитель как на фото ниже. В этом случае звук будет напоминать стрекот. Появляться он будет при перегазовках, после закрытия дроссельной заслонки.

Грм нива. Проблемы и решение. Альтернатива заводским запчастям.

Тема данного раздела – грм нива. Именно так набирают в поисковиках желающие починить данный узел. Если сравнивать двигатель с организмом человека, механизм газораспределения (в дальнейшем ГРМ), это мышечная ткань, связки и сухожилия. То есть все то, что передает основные элементы движения. Задающим ритм, является коленчатый вал двигателя, а уже от него, посредством цепи и звезд, приводятся во вращение распределительный вал и масляный насос. В двух отдельных статьях я подробно расскажу про цепь и звезды. Здесь я хочу написать о механизме в целом, а главное, почему он доставляет столько неприятностей, хотя во всем мире цепные двигатели считаются относительно «беспроблемными долгожителями».

грм нива, основные проблемы

Чаще всего проблема с грм проявляется в следующем виде. Клиент говорит о том, что заменено масло, фильтра, свечи, провода и расходомер заодно – и несмотря на эти вложения и усилия двигатель потерял тягу. В 80% случаев требуется вмешательство в ГРМ.

Главная болезнь, это «наследство». Если взять аналогичные по объему двигатели, у многих из них так называемая двухцепная схема. То есть короткая цепь, которая соединяет коленчатый вал и промежуточный вал, и вторая цепь, которая от промежуточного вала – крутит распределительные валы. В этом случае, даже если цепь сделана по качеству не очень, вероятность набегания ошибки и рассинхронизации коленвала и распредвалов достаточно мала. В нашем случае, конструкторы завода просто взяли и на фиатовский двигатель поставили однорядную цепь, добавив новые башмак натяжителя и успокоитель. Естественно, что при такой длинной цепи, она «вытягивается» и выскакивает ошибка «чек энджин», с датчика распредвала, который следит по сути дела за синхронизацией валов.
Вторая болезнь это наше родное качество. Если мы возьмем, какой нибудь аналогичный двигатель, то ……….то мы его взять не сможем, потому что аналогичных живых двигателей, схожих по конструкции уже не осталось. Только мы тщательно оберегаем динозавра. Тогда сделаем по-другому. Законодателем моды в области цепных двигателей, всегда была фирма Ниссан. Поэтому, очень приблизительно мы возьмем их двигатель объемом 1,4 литра, 80-90 годов выпуска, с которого снимается похожая мощность, в 70-80 лошадок и которой был произведен миллионными тиражами. С этим движком я прекрасно знаком лично, поскольку у двух моих приятелей «разбежные» Альмеры, именно с ним. Я не буду сравнивать шумность и другие субъективные характеристики. Сравню только ресурсные показатели. На двух машинах пробеги превышают 250-300 тыс. цепи и звезды никто не менял и менять не собирается. Один раз в 100 тыс. меняются гидравлические натяжители цепей, и то как правило, только один из двух. Теперь берем грм 21214. Максимальный ресурс 150 тыс. После чего весь механизм, включая цепь, звезды и башмаки выбрасывается на помойку. А если мы говорим о рабочем ресурсе, когда цепь еще не вытянулась, а звезды еще не сточились…..то это 70-80 тыс.км.
Башмак натяжителя и успокоитель цепи. Когда вскрываешь наш двигатель 21214, а по правде сказать, все тот же Фиат, угнетает то, что двигатель по своим запчастям является достаточно простым. Но даже эти простые запчасти производители не могут сделать приемлемого качества. Очень часто при вскрытии клапанной крышки приходится наблюдать треснувший башмак натяжителя цепи и полностью развалившийся успокоитель. Их выпускает два завода. Никаких маркировок на них нет, они отличаются по цветам. Серо-синие ходят дольше, чем темно-коричневые.

Решение вопроса

грм нива. Мой подбор компонентов. На фото представлен ГРМ нива, который я собираю по частям на разных заводах. Втулочно-роликовая цепь, аналогов которой нет ни в одном магазине. Ресурс более 100тыс. до первых признаков потери рабочих характеристик. Звезды, изготовленные на зуборезном станке, а не методом штамповки, как делают кастрюли. Башмак натяжителя, ось башмака натяжителя и успокоитель нормального качества. И конечно передняя манжета коленвала, которая тоже идет в комплекте.

Отдельная статья посвященная втулочно-роликовой цепи

niva-fr.ru

Теория

Очень распространенное мнение что механизм грм на двигателе 21213 почти «вечный». Но давайте определим два важных понятия. Работающий узел и правильно работающий узел. Конструкция фиата 66-67 годов прошлого века, конечно гениальна по своей простоте и запасу надежности, но все-таки время берет свое: цепь начинает люфтить и «вытягиваться», пружины в натяжителе ослабевают и как следствие, зажигание начинает «плавать». В каждой конструкции есть как свои плюсы, так и свои минусы. Да, двухрядная цепь достаточно «ломовая», но, чтобы ее держать в натянутом состоянии требуется бОльшее усилие чем на однорядке. А это значит натяжитель должен быть со «свежей» пружиной.

Затягивание крепежных болтов

После правильного натяжения цепи на Ниве 21213 карбюратор необходимо также правильно затянуть крепежные болты, чтобы обеспечить надежную фиксацию.

Перед затягиванием болтов следует убедиться, что все детали цепи находятся в правильном положении и надежно закреплены. Если какая-либо деталь цепи имеет люфт или неправильное положение, следует исправить это перед затягиванием болтов.

Для затягивания крепежных болтов рекомендуется использовать динамометрический ключ, чтобы точно контролировать усилие затяжки

Важно следить за тем, чтобы все болты были затянуты с одинаковым усилием

Перед началом затягивания болтов следует проверить требуемый момент затяжки в соответствии с технической документацией или руководством по эксплуатации вашего автомобиля.

При затягивании болтов следует использовать правильную последовательность затяжки. Обычно рекомендуется затягивать болты поочередно, переходя от одного к другому, чтобы равномерно распределить нагрузку.

Для затягивания болтов рекомендуется использовать специальную технику – называемую крестовой последовательностью. Затягивайте болты в форме «Х», начиная с болта в верхнем левом углу и двигаясь диагонально вниз, затем переходите к нижнему правому углу и так далее. Это помогает распределить усилие затяжки равномерно и предотвратить деформацию деталей.

При затягивании болтов следует контролировать усилие затяжки с помощью динамометрического ключа. Если требуемый момент затяжки достигнут, следует остановиться и не затягивать болты дальше, чтобы избежать их повреждения или перегибания.

После затягивания болтов рекомендуется повторно проверить все детали цепи и убедиться, что они надежно закреплены. Если обнаружены проблемы, следует исправить их немедленно, чтобы обеспечить безопасность и надежность работы цепи.

Замена натяжителя цепи на ВАЗ 21213, ВАЗ 21214, ВАЗ 2131

Добро пожаловать! Натяжитель цепи – как уже понятно из его названия, он нужен лишь для того чтобы натягивать цепь чтобы она не ослабла во время работы двигателя, так вот со временем данная деталь ломается по разным причинам это происходит, иногда просто от очень больших нагрузок не выдержав данный натяжитель ломается, к примеру держите вы продолжительное время обороты двигателя в красной зоне, тем самым натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень прочный, к примеру на рынке на данный момент присутствует очень много данных натяжителей очень плохого качества которые действительно очень быстро выходят из строя и их после этого необходимо будет менять на новый, а о том как это сделать вы и узнаете из данной статьи.Примечание! Для того чтобы заменить натяжитель цепи, вам нужно будет запастись: Основным набором гаечных ключей в котором будут присутствовать самые основные ключи которые вы практически везде используете в автомобиле!

Где находится натяжитель цепи? Он располагается с боковой части двигателя, его можно будет беспрепятственно найти кстати если подойти к автомобилю с правой стороны подкапотного пространства (Отсчёт начинается от задней части автомобиля и до передней), там ещё рядом установлена аккумуляторная батарея и стоит стандартный инжекторный ресивер в виде изогнутых труб (Он белого цвета), так вот когда вы встанете с этой самой правой стороны, разыщите то место которое указано на фото, это и есть тот самый натяжитель.

Примечание! На фото выше есть один нюанс, там стоит совершенно другой натяжитель который некогда не ставился на автомобили Нива, так вот на форму данного натяжителя особого внимания не обращайте, а просто приблизительно узнайте где он находиться и всё! (От родного натяжителя будет ещё исходить трубка, вы сразу поймёте просто внимательнее посмотрите и всё он находиться практически в средней части двигателя)

Когда нужно менять натяжитель цепи? Он меняется только в том случае, если он пришёл в негодность, а как это понять спросите вы? В общём когда натяжитель приходит в негодность, двигатель у автомобиля начинает значительно громко работать, потому что цепь ослабляется и тем самым стоит такой грохот как будто вы завели автомобиль с дизельной системой впрыска, а не с бензиновой, поэтому если вы услышите как что то будет бренчать в двигателе, может так же появиться вибрация и кстати данный стук должен становиться меньше при увеличение оборотов, то есть если на холостом двигатель шумит и цепь бренчит, тогда просто дайте чуть газу и если этот стук будет уходить (Чем выше обороты, тем слабее должен быть стук) то это скорее всего действительно натяжитель, хотя много ещё каких деталей в этом могут быть виноваты но сперва нужно проверить его, так как он снимается очень быстро и проверяется соответственно тоже.

Как натянуть цепь на Ниве 21213: полезные советы

Натяжение цепи на Ниве 21213 — это важный процесс, который нужно проводить регулярно для поддержания правильной работы двигателя и передачи. Однако, многие владельцы сталкиваются с трудностями при выполнении этой процедуры в домашних условиях. В этом материале мы поделимся полезными советами, которые помогут вам правильно натянуть цепь на Ниве 21213.

Выбор инструментов

Первым шагом при натяжении цепи является выбор правильных инструментов. Вам понадобится гаечный ключ 13 мм, плоскогубцы, отвертка и мерная лента. Также следует убедиться, что цепь и звездочки находятся в хорошем состоянии и не нуждаются в замене.

Последовательность действий

Перед началом натяжения цепи на Ниве 21213 следует выключить двигатель и отключить клемму отрицательного заряда аккумулятора. Затем, следует открутить болты крепления заднего колеса и слегка поднять его мозгом или домкратом. Далее, необходимо снять чехол цепи и проверить натяжение цепи мерной лентой. При необходимости, можно натянуть цепь, переместив переднее колесо вперед по слотам. После этого, нужно зафиксировать колесо и проверить натяжение цепи еще раз.

Особенности натяжения цепи на моделях с карбюратором

На автомобилях Нива 21213 с карбюратором следует обратить внимание на положение покрышки при натяжении цепи. Покрышка должна находиться на нижнем слоте

Также следует учитывать, что при работе двигателя осуществляется натяжение цепи, поэтому цепь следует натягивать с небольшим запасом.

Следуя этим простым советам, вы сможете правильно натянуть цепь на Ниве 21213 с карбюратором и обеспечить правильную работу двигателя и передачи.
