Замена цепи грм на ваз 2106, а также успокоитель, башмак натяжителя, и звездочки

Инструкция по замене

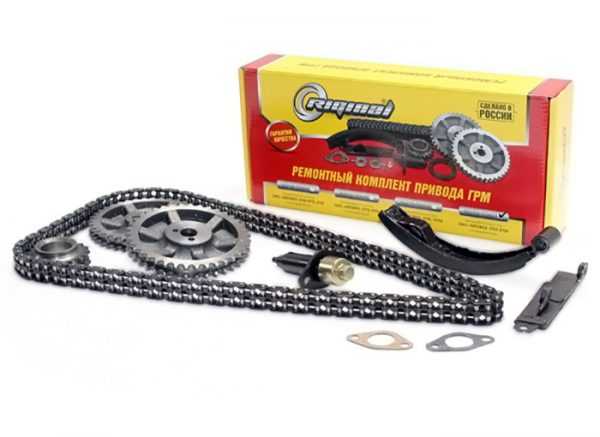

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

• цепь двухрядная, подходящая конкретному типу двигателя;
• 3 шестерёнки — две больших и одна малая (продаются комплектом);
• башмак натяжного устройства;
• пластина успокоителя;
• прокладка передней крышки силового агрегата;
• герметик силиконовый высокотемпературный.

Если при диагностике неполадок вы обнаружили потеки масла под шкивом коленчатого вала, стоит приобрести новый сальник, встроенный в переднюю крышку. Деталь несложно поменять в процессе разборки привода ГРМ.

Почему рекомендуется менять все детали привода, включая шестерёнки:

• в течение продолжительного периода, пока цепь растягивалась, зубья звёздочек тоже успели износиться;
• по этой же причине истёрлись накладки успокоителя и натяжителя;
• операция по ремонту очень трудоёмкая, повторять её из-за каждого износившегося элемента привода нецелесообразно.

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.

Остальной набор инструментов выглядит так:

• комплект рожковых ключей и головок с трещоткой и воротком;
• плоские отвёртки — обычная и усиленная;
• монтажная лопатка;
• пассатижи;
• молоток;
• ветошь, перчатки защитные.

Удобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

1. Установите авто на смотровую яму и включите ручной тормоз. Для удобства разборки дайте двигателю остыть до температуры 40—50 °С.
2. Спуститесь в канаву и демонтируйте защиту поддона картера. Сразу же открутите 3 передних болта, соединяющих поддон с торцевой крышкой, ослабьте гайку на нижнем креплении генератора.

Кроме перечисленных деталей вы можете снять другие элементы, например, аккумуляторную батарею и основной радиатор. Эти действия необязательны, но помогут расширить доступ к цепному механизму.

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.

Разборка инжекторной «шестёрки» производится аналогично, только вместе с корпусом воздушного фильтра нужно демонтировать гофрированную трубу, ведущую к дросселю, патрубки вентиляции картера и адсорбера.

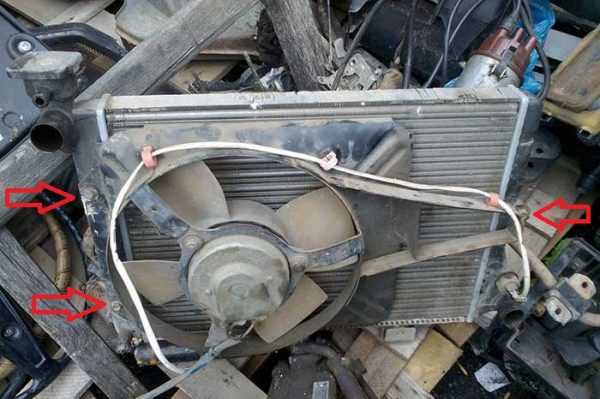

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

1. Открутите гайку храповика ключом 36 мм. Для ослабления зафиксируйте шкив любым удобным способом — монтажной лопаткой, мощной отвёрткой либо трубным ключом.

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.

При замене цепи на отцовской «шестёрке» меня угораздило уронить в картер отвалившийся кусок пластикового успокоителя. Попытки извлечения сквозь узкий проём оказались неудачными, обломок остался в поддоне. Результат: после ремонта отец проехал более 20 тыс. км и сменил масло, пластик находится в картере по сей день.

Установка новых запчастей и сборка выполняется в следующем порядке:

1. Вычистите прилегающие поверхности крышки и блока цилиндров, прикрыв картер ветошью.
2. Опустите новую цепь в проём головки цилиндров и зафиксируйте монтировкой, чтобы она не упала.

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.

Снятие старого башмака

Перед тем, как приступить к замене башмака натяжителя цепи ВАЗ 2101, необходимо снять старый башмак. Для этого следуйте следующим шагам:

1. Откройте капот автомобиля

Прежде чем приступить к снятию старого башмака, необходимо открыть капот автомобиля и зафиксировать его в открытом состоянии.

2. Отсоедините проводку

На башмаке натяжителя цепи найдите проводку, которая подключена к электрическим контактам. Одним концом отсоедините провод от башмака.

3. Ослабьте гаечный ключ

Используя гаечный ключ, ослабьте гайку, которая крепит башмак к двигателю. При этом убедитесь, что башмак не подвергается сильным перемещениям.

4. Снимите башмак

Уберите гайку совместно с башмаком и аккуратно снимите старый башмак с автомобиля.

Теперь, когда старый башмак снят, вы готовы приступить к установке нового натяжителя цепи ВАЗ 2101. Продолжайте следовать инструкции для завершения данной процедуры.

Установка нового башмака

Для того чтобы заменить башмак натяжителя цепи на автомобиле ВАЗ 2101, следуйте следующей пошаговой инструкции:

Шаг 1: Подготовка

Перед началом работы рекомендуется подготовить необходимые инструменты: ключи, отвертки, пассатижи и другие, а также новый башмак и натяжитель цепи.

Шаг 2: Подъем автомобиля

Поднимите переднюю часть автомобиля с помощью домкрата и установите его на опорные стойки. Убедитесь, что автомобиль надежно закреплен и не может свалиться.

Шаг 3: Снятие старого башмака

Снимите старый башмак натяжителя цепи, ослабив гайку его крепления при помощи ключа. После этого, аккуратно снимите башмак с цепи.

Шаг 5: Проверка и регулировка

Проверьте работу нового башмака, периодически натягивая и ослабляя цепь

Обратите внимание на то, чтобы башмак не трогался о раму автомобиля при натяжении цепи

Следуя этой пошаговой инструкции, вы сможете успешно заменить башмак натяжителя цепи ВАЗ 2101 и обеспечить нормальное функционирование цепи и двигателя автомобиля.

Подготовка инструментов и запчастей

Перед началом замены башмака натяжителя цепи ВАЗ 2101 необходимо подготовить инструменты и запчасти, которые понадобятся для выполнения работ. Проследите за тем, чтобы перед началом работы Вам были доступны следующие инструменты:

1. Гаечный ключ
2. Рожковый ключ
3. Отвертка
4. Щипцы
5. Молоток

Также, для замены башмака натяжителя цепи ВАЗ 2101 нужно приобрести следующие запчасти:

• Новый башмак натяжителя цепи
• Прокладку
• Резиновую шайбу

Убедитесь, что все необходимые инструменты и запчасти доступны и готовы к использованию перед началом работ. Это поможет избежать лишних задержек и повысит эффективность проводимых действий.

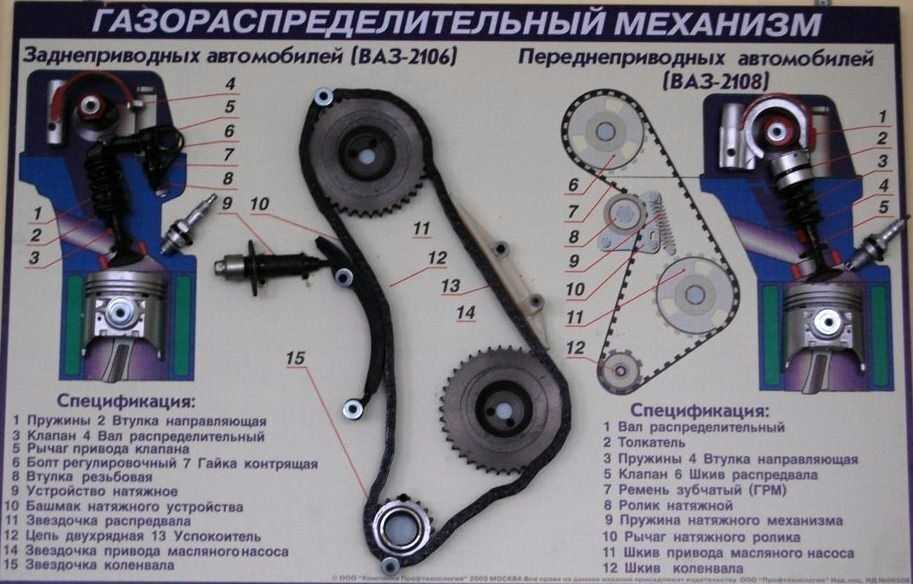

Типы и конструкция башмаков натяжителей

На двигателях ВАЗ-2101, 2103, 21213/21214 всех модификаций используются башмаки натяжителей скольжения — цепь скользит по их поверхности, имеющей антифрикционное покрытие. Сегодня можно встретить два типа башмаков, отличающихся материалами изготовления:

— Башмаки старого образца — металлические с антифрикционным покрытием; — Башмаки нового образца — пластиковые цельнолитые.

Башмаки натяжителя старого образца имеют крайне простое устройство. Основу детали составляет гнутая стальная пластина, на одном торце которой выполнена петля для монтажа на двигатель. С внешней (выпуклой) стороны на пластину нанесен слой пластика, которым башмак и скользит по цепи. С внутренней стороны, ближе к законцовке башмака, с помощью двух клепок крепится кронштейн — упор для натяжителя.

Башмак нового образа — это цельнолитая пластиковая деталь, имеющая дугообразную форму с отформованным кронштейном под упор натяжителя и петлей для монтажа на двигатель. Для повышения прочности и надежности в теле башмака выполняются ребра жесткости.

По применимости башмаки натяжителей делятся на несколько групп:

— Башмак типа 2101-1006090 — используется на двигателях ВАЗ 1200 и 1300. Отличительной деталью данного башмака является полукруглая выемка в верхней части кронштейна (упора толкателя); — Башмак типа 2103-1006090 — используется на двигателях ВАЗ 1500 и 1600. Отличительной деталью башмака данного типа является полукруглая выемка в нижней части кронштейна (со стороны петли); — Башмак типа 21213-1006090 — используется на двигателе ВАЗ-21213 (1700). Не имеет меток, отличается увеличенным размером; — Башмак типа 21214-1006090 — современный пластиковый башмак, используемый на двигателях ВАЗ-21214 и некоторых других 1700.

Также в 1970-х годах выпускался универсальный башмак натяжителя, однако сегодня его найти невозможно.

Башмак натяжителя устанавливается под крышкой привода ГРМ, он монтируется на двигатель с помощью одного болта сложной формы, который одновременно играет роль оси. Такой болт обеспечивает надежный монтаж башмака, но при этом препятствует чрезмерной затяжке и заклиниванию детали в процессе работы.

Сборка обратно

После того, как вы успешно заменили башмак натяжителя цепи, вы можете приступить к сборке обратно.

Шаг 1: Подготовьте новый башмак

Перед установкой нового башмака обязательно проверьте его наличие повреждений и соответствие размерам и форме предыдущего башмака. При необходимости, очистите поверхности от возможных загрязнений и удалите остатки старого башмака.

Шаг 2: Установите новый башмак

Осмотрите резиновую часть нового башмака и убедитесь, что она ориентирована корректно. Разместите башмак на натяжителе цепи и аккуратно установите его в отверстие на двигателе.

Убедитесь, что башмак плотно прилегает к поверхности двигателя и полностью закреплен. При необходимости, аккуратно приподнимите края башмака и проверьте его плотность крепления.

Шаг 3: Проверьте работу натяжителя цепи

После установки башмака, проверьте его функциональность

Осторожно нажмите на башмак, чтобы убедиться, что натяжитель цепи свободно перемещается вперед и назад. Убедитесь, что натяжитель цепи работает плавно без заеданий и шумов

Важно помнить, что неправильная установка или неисправный башмак натяжителя цепи может привести к серьезным повреждениям двигателя и поломке цепи. Поэтому, перед использованием автомобиля, рекомендуется провести тест-драйв для дополнительной проверки работоспособности натяжителя цепи

Замена жгута проводов

Время от времени может потребоваться заменить жгут проводов, особенно если он старый, изношенный или поврежден. Замена жгута проводов на ВАЗ 2101 может быть сложной процедурой, но с правильной инструкцией и набором инструментов это можно сделать самостоятельно.

Шаг 1: Подготовка

Перед началом замены жгута проводов необходимо выполнить следующие действия:

• Отсоедините отрицательный клеммный зажим аккумулятора, чтобы избежать случайного короткого замыкания;
• Получите новый жгут проводов, соответствующий модели ВАЗ 2101;
• Подготовьте необходимые инструменты, такие как отвертки, кусачки, ножницы и клещи.

Шаг 2: Снятие старого жгута проводов

Для снятия старого жгута проводов выполните следующие действия:

Осмотрите старый жгут проводов и определите его точное положение и способ крепления к раме автомобиля;
Акуратно отсоедините провода от соединительных разъемов, обозначив каждый из них, чтобы облегчить их последующую установку;
Поочередно отсоединяйте жгут проводов от крепежных скоб и закладных деталей, используя необходимые инструменты;
Осторожно снимите старый жгут проводов с рамы автомобиля.

Шаг 3: Установка нового жгута проводов

При установке нового жгута проводов необходимо следовать данным инструкциям:

Наденьте новый жгут проводов на раму автомобиля, обратив внимание на его корректное положение и крепежные места;
Проведите провода через кабель-каналы и крепежные скобы, прикрепив их к раме автомобиля;
Подключите провода к соответствующим соединительным разъемам, соблюдая порядок, обозначенный на предыдущем шаге;
Убедитесь, что все провода крепко закреплены и не выходят из соединений;
Проверьте, что новый жгут проводов не мешает работе других компонентов автомобиля и не подвержен деформации при повороте руля или сжатии подвески;
Завершите установку, убедитесь в правильной работе всех электрических компонентов автомобиля, а затем присоедините отрицательный клеммный зажим аккумулятора.

Замена жгута проводов может быть сложной операцией и требовать некоторых навыков и инструментов. Если у вас нет достаточного опыта в автомобильном ремонте, рекомендуется обратиться к квалифицированному специалисту.

Замена цепи ГРМ на ВАЗ 2107

Если приводное средство будет неисправно или вообще разрушится, есть риск существенной поломки двигателя. Многие моторы после обрыва цепи или ремня ГРМ требуют капитальной переборки и замены многих деталей, что стоит недёшево. Поэтому за техническим состоянием привода ГРМ нужно следить очень пристально, а в случае неисправностей обязательно менять. Замена цепи ГРМ на ВАЗ-2107 своими руками вполне возможна в силу относительной простоты и ремонтопригодности конструкции.

Возможные неисправности

Признаки того, что цепь растянулась и нужно диагностировать степень её исправности, следующие:

• посторонний стук и звяканье при работе мотора;
• сильное растяжение и выработка металла могут привести к нарушению фаз газораспределения, увеличению расхода топлива и другим неисправностям.

Если цепь лишь слегка потянулась, можно компенсировать проседание, увеличив прижим башмаком натяжителя. Когда же предел регулировок исчерпан, помочь может только замена цепи.

Растяжение цепи даже в несколько миллиметров заметен на глаз

Перескок цепи на один-два зубца шестерни ведёт к нарушению фаз газораспределения, что скажется на сбоях в работе даже на холостых оборотах, не говоря уже о работе под нагрузкой.

Замена цепи ГРМ

Быстрый способ

Стоит сразу оговориться, что этот способ не гарантирует длительную исправную работу двигателя. Применяйте его на свой страх и риск! Иногда быстрая замена цепи ГРМ оправдана, ели у вас есть с собой новая деталь, и вы обнаружили критическую неисправность цепи. Ехать дальше опасно. В этом случае быстрая замена цепи приведёт к меньшему риску, чем продолжение движения со старой. Делается это только для того, чтобы дотянуть до дома или ближайшей станции техобслуживания, где можно будет потратить больше времени для правильной установки передаточного механизма. Последовательность действий при быстром демонтаже такова:

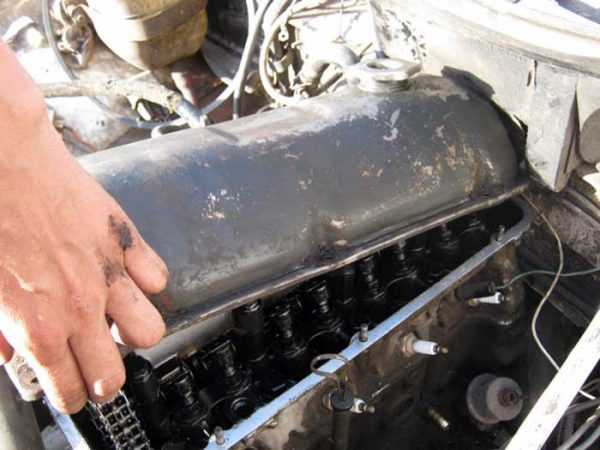

1. Открыв капот, нужно снять крышку головки блока цилиндров. Откроется вид на распредвал с ведомой шестернёй.
2. Извлечь соединительный палец и разъединить приготовленную новую цепь. Ту же операцию необходимо проделать со старой цепью.
3. Соединить новую цепь к одному из концов старой.
4. Придерживая и подтягивая свободный конец старой цепи, специальным ключом проворачивать коленвал до тех пор, пока новая цепь не встанет на место старой.
5. После этого достаточно соединить и заклепать новую цепь. Сделать это будет нелегко, так как её будет натягивать неослабленный башмак натяжителя, до которого нельзя добраться, не сняв крышку двигателя.

Принцип быстрой замены заключается в снятии крышки блока клапанов

Как видно, при быстром способе нет никакой возможности отрегулировать новую цепь, которая с первых минут работы может начать изнашиваться. Поэтому попав в безвыходную ситуацию и применив быструю замену, не поленитесь затем в спокойных условиях сделать всё правильно и чётко.

Практичный способ

Вначале необходимо снять детали, которые закрывают доступ к передней части двигателя. Это декоративная решётка радиатора, сам радиатор, из которого нужно аккуратно слить антифриз. После этого порядок действий следующий:

Коленчатый вал необходимо провернуть до совпадения метки на шестерне с отливом

Для того чтобы снять шкив коленвала понадобится накидной или рожковый ключ на 36

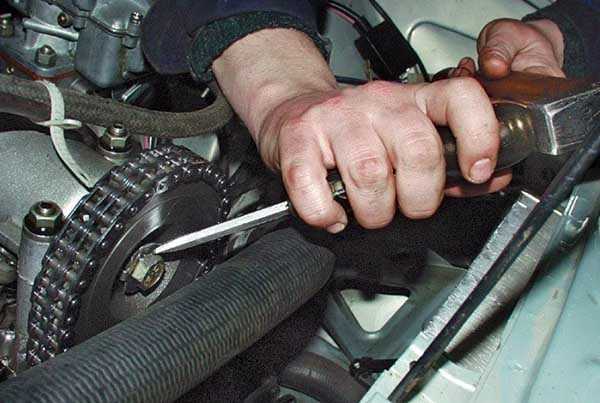

Для расшплинтовки подойдёт плоская отвёртка или зубило

Установка

Первым делом выставьте положение коленвала. Шпонка, фиксирующая звёздочку, должна совпадать с меткой на корпусе блока цилиндров. Если совпадения нет, коленвал нужно будет принудительно прокрутить. После можно надевать цепь. Порядок следующий:

1. Сначала звенья накидываются на звёздочку коленвала и фиксируем специальным прижимным болтом.
2. Прикрутите успокоитель и башмак натяжителя, потом его можно будет отрегулировать.
3. Наденьте цепь на шестерню масляного насоса. Не забудьте водворить на место шплинт, который предотвратит откручивание крепежа во время работы двигателя.
4. В последнюю очередь цепь надевается на звёздочку распредвала. Помните, что её положение определяется совпадением меток. Шестерню с надетой цепью насадите на посадочную ось, прикрутите и зашплинтуйте.

Надетую цепь необходимо закрепить болтом

Финальным аккордом является прикручивание крышки

Видео: замена цепи и звёздочек на ВАЗ 2107

Двухрядная цепь ГРМ имеет гораздо больший ресурс, однако подобрать комплект деталей для её установки гораздо сложнее

Особенности натяжного механизма и возможные его неисправности

Натяжитель – элемент привода, обеспечивающий определенное натяжение цепи ГРМ.

«Родное» устройство данного авто является плунжерным. То есть, в конструкции данного элемента имеется подпружиненный плунжер, который за счет давления пружины обеспечивает необходимое натяжение.

Работает данный элемент таким образом – пружина выталкивает плунжер из корпуса, тот упирается в башмак и толкает его до тех пор, пока плунжер не остановит сопротивление цепи, при этом из нее мощной пружиной натяжителя выбирается провисание, цепь натягивается.

Но конструкция его такова, что после выборки провисания цепи плунжер фиксируется сухарем.

Однако со временем цепь все больше растягивается и требуется дополнительная ее натяжка, для чего нужно колпачковой гайкой снимать фиксацию сухарем плунжера, чтобы пружина снова сделала выборку.

Одним из основных недостатков такого натяжителя является возможность попадания сора между плунжером и корпусом, из-за чего он может заклинить.

Иногда устранить заклинивание можно путем легкого постукивания по корпусу, но не всегда. Повреждение же корпуса всегда ведет к надобности в его замене.

Проводить периодическую выборку провисания цепи не всегда удобно, поэтому вместо штатного натяжителя можно установить автоматический, который сам производит выборку.

При этом конструкция такого натяжного механизма очень проста и возможность заклинивания его практически исключена.

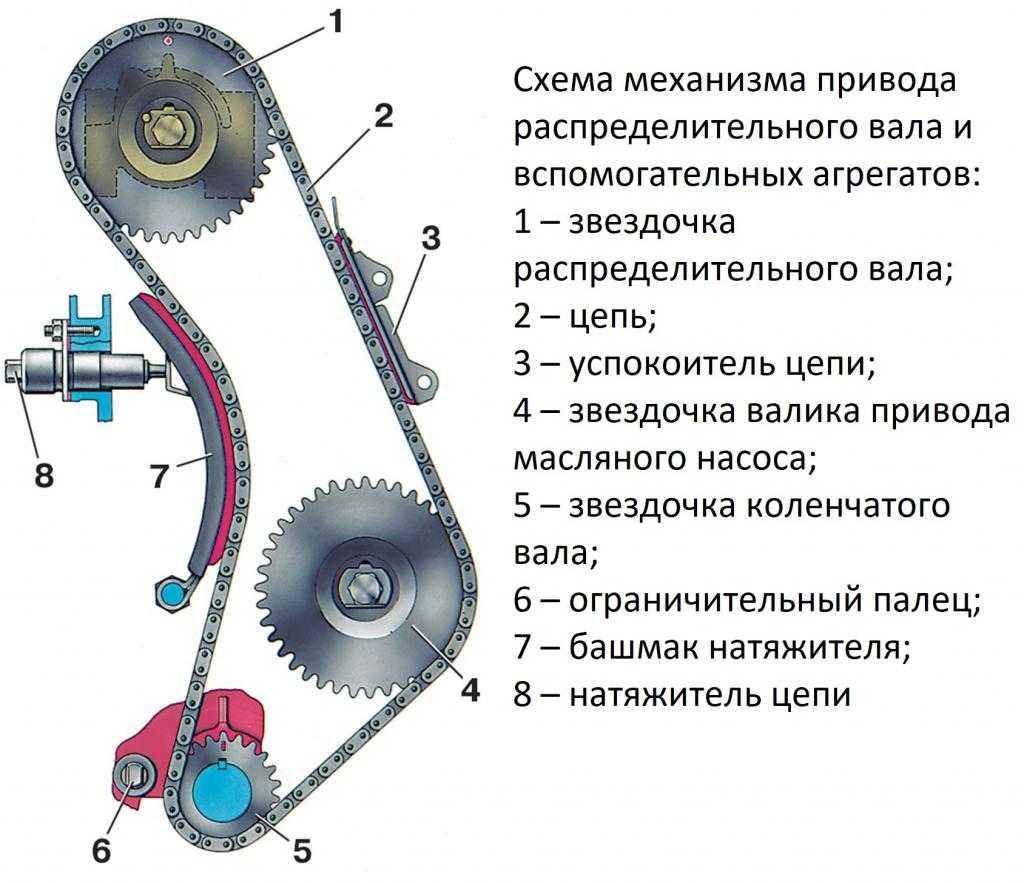

Назначение башмака натяжителя цепи

На ранних моделях двигателей ВАЗ (2101 и 2103, устанавливаемые на все модели ВАЗ «Классика», а также 21213 и 21214, устанавливаемые на автомобили «Нива») используется цепной привод газораспределительного механизма, который имеет ряд неоспоримых преимуществ перед приводом на основе ремня. В частности, цепь снижает вероятность проскальзывания и нарушения фаз двигателя, она надежнее и долговечнее, позволяя реже выполнять техническое обслуживание ГРМ. Однако нормально работает такой привод только в том случае, если цепь имеет постоянное натяжение с определенным усилием. Эта задача решается с помощью системы из двух основных деталей — натяжителя цепи и башмака натяжителя.

Натяжитель и башмак натяжителя решают несколько задач:

— Обеспечивают оптимальное натяжение цепи ГРМ во всем диапазоне часты вращения коленвала; — Компенсируют ослабление натяжения цепи при ее растяжении (в автоматическом режиме или при ручной регулировке); — Равномерное распределение нагрузки от толкателя по участку цепи, снижая степень ее износа.

Натяжитель устанавливается со стороны восходящей ветви цепи между шестерней коленвала и шестерни распредвала. Между натяжителем и цепью находится подвижный башмак (имеет одну точку опоры и может качаться), который воспринимает усилие от натяжителя и распределяет его по цепи. Башмак натяжителя цепи играет важную роль в работе ГРМ, поэтому рассмотрим эту деталь подробнее.

Замена цепи ГРМ

1. Снимаем патрубок дроссельной заслонки, патрубок вакуумного усилителя тормозов и отвода картерных газов, тросик дросселя. Головка на 10 и крестовая отвертка для хомутов.
2. Снимаем радиатор отсоединив от него два патрубка и вывернув два болта расположенных в верхнем правом и левом углу. Головка на 10. Радиатор снизу вставляется в пазы, в которых установлены резиновые прокладки, не потеряйте их.
3. Снимаем клапанную крышку, открутив восемь гаек на 10.

   Крепление клапанной крышки.

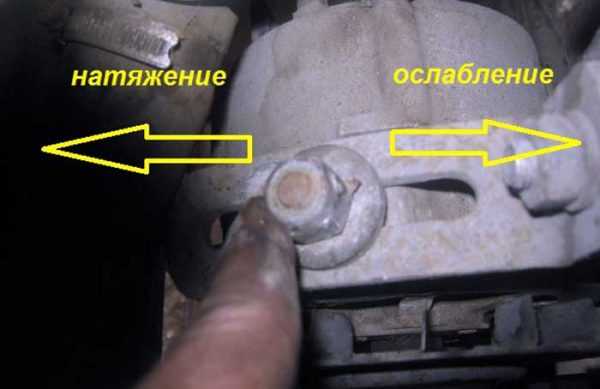

4. Ослабляем гайку натяжного элемента генератора и сдвигаем его к блоку цилиндров. Снимаем клиновой ремень генератора. Ключ на 17.

   Натяжение ремня генератора.

Выставляем верхнею мертвую точку (ВМТ)

1. Проворачиваем коленвал по часовой стрелке до совпадения меток на шкиве и маркером на передней крышки цепи ГРМ. Ключ или головка на 38.

   Метка шкива коленвала.

2. На звездочки и маркере на корпусе подшипников распредвала так же должны совпасть метки.

   Метки распределительного вала.

Снимаем старую цепь ГРМ

Стопорим коленвал, затянув ручной тормоз, подложив под колеса упоры и включив пятую передачу, откручиваем гайку шкива. Головка на 38.

Открутив две гайки на 10 вынимаем натяжитель цепи ГРМ. Натяжитель цепи ГРМ.

Отгибаем лепесток стопора и откручиваем болт звездочки распредвала. Крепление звездочки распредвала.

Снимаем звездочку вместе с цепью

Обращаем внимание на износ зубьев если вы вдруг решили оставить старые. Если зубья стали острыми звездочка в замену. Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале

Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале

Был как-то случай, когда товарищи их перепутал и хорошо, что перед тем как заводить он вручную провернул коленвал, естественно клапана уперлись в цилиндры после чего снова пришлось все разобрать.

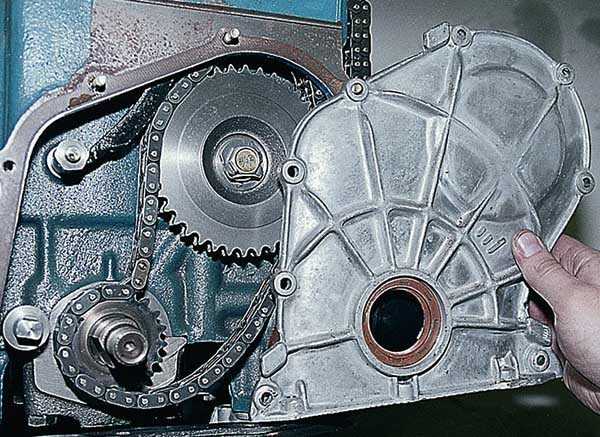

Открутив три гайки и семь болтов, три из которых со стороны поддона, снимаем переднею крышку цепи ГРМ, можно сразу поменять сальник коленвала. Головка на 10. На поддоне ослабляем соседние болты для того что бы он немного просел вниз и при установке крышки обратно нам не мешала прокладка. Крепление передней крышки ГРМ.

Метка на звездочке коленвала должна совпадать с меткой на блоке. Метка звездочки коленвала.

Откручиваем болт крепления средней шестерни и башмака натяжителя.

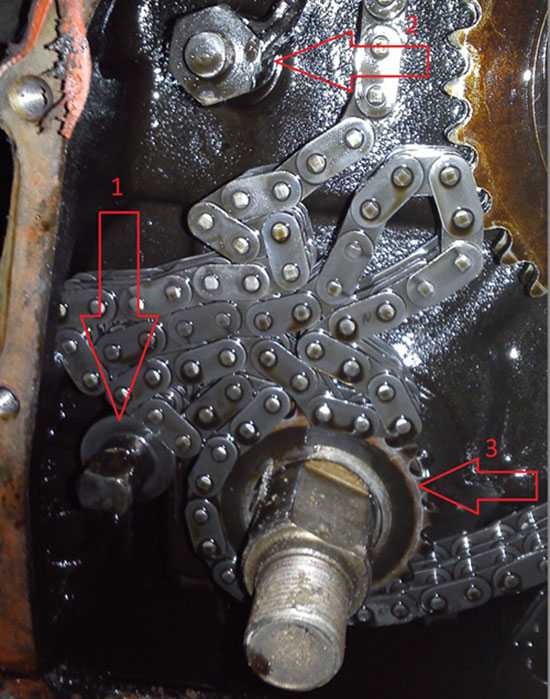

Выкручиваем ограничительный палец и снимаем все звездочки и старую цепь ГРМ. Ключ на 17.

В суете забыли сфотографировать место крепления успокоителя, но вы его без труда найдете справа на головке блока цилиндров, крепится двумя болтами на 10.

Установка новой цепи ГРМ

1. Новую цепь ГРМ обязательно смазываем моторным маслом.
2. Надеваем ее на звездочку коленчатого вала и среднею звездочку, устанавливаем их на место, затянуть и законтрить обязательно.
3. Устанавливаем на место ограничительный палец, башмак натяжителя и успокоитель. Все протягиваем.
4. Проверяем метку коленвала.
5. Надеваем цепь на звездочку распредвала, а ее соответственно не распредвал. Обязательно должна быть нисходящая ветвь цепи натянута и метки все совпадать. Если при установке метка на распредвале не совпадает просто передвиньте цепь на нужное число звеньев на звездочки, предварительно сняв ее.
6. Затягиваем болт распредвала, контрим, отгибаем лепесток на шайбе.

Натяжка цепи ГРМ

1. Устанавливаем на место новый натяжитель, в продаже имеются автоматические я рекомендую использовать их. Прокладку лучше смазать герметиком, затягиваем две гайки на 10.
2. Вынимаем чеку для автоматического или откручиваем колпачковую гайку на 13 для обычного полуавтоматического, вы услышите характерный щелчок, это значит, что натяжитель сработал. Цепь окажется натянутой. Натяжитель цепи ГРМ.
3. Если вы используете старый натяжитель, то пред установкой его необходимо взвести. Откручиваем колпачковую гайку на несколько оборотов пока плунжер не станет свободно перемещаться. Утапливаем его до упора в корпус натяжителя и затягиваем гайку. Придется наловчится поскольку пружина достаточно мощная.
4. В случае полуавтоматического натяжителя немного проворачиваем коленвал по часовой стрелки и затягиваем гайку на 13.

Обязательно проворачиваем коленвал два оборота и проверяем совпадение всех меток. Устанавливаем все детали в порядке обратном снятию, заливаем антифриз. Заводим двигатель и радуемся. Все довольно просто, заменить цепь ГРМ на данном автомобиле своими руками вполне реально, единственное условие — это наличие смотровой ямы.

Замена натяжителя цепи ВАЗ 2107

Появление характерного металлического звона в передней части силовой установки автомобиля ВАЗ-2107 сигнализирует о проблемах с приводом газораспределительного механизма.

Причиной возникновения этого звона является послабление цепи привода в результате сильного ее растяжения или слабой ее натяжки натяжителем.

И если сильное растяжение цепи устранить можно только путем ее замены, то натяжка ее – процедура, которая входит в перечень работ по техническому обслуживанию, и должна своевременно проводиться.

Но бывают и случаи, когда натяжка недавно была произведена, цепь еще не выработала свой ресурс, а звон уже начал появляться.

Зачастую виной этому является механизм натяжения цепи.

Вопросы обслуживания и замены башмаков натяжителей автомобилей ВАЗ

Башмак натяжителя в процессе эксплуатации не требует технического обслуживания. Однако с течением времени накладка башмака (или рабочая поверхность пластикового башмака) изнашивается и теряет свои характеристики, такой башмак уже не может обеспечить натяжение цепи с необходимым усилием и требует замены. О необходимости выполнить замену башмака свидетельствует характерный шум цепи, в запущенных ситуациях цепь и вовсе может проскакивать. Также следует выполнять замену башмака и в случае его деформации или механического повреждения (это обнаруживается только при ремонте или обслуживании двигателя, когда демонтируется крышка привода ГРМ).

Замена башмака натяжителя — не самая простая операция, поэтому к ней следует подходить ответственно. В общем случае работа выполняется в следующем порядке:

1. Демонтировать с силового агрегата грязезащитный щиток;
2. Снять ремень привода генератора;
3. Демонтировать вентилятор в сборе с кожухом и электромотором;
4. Демонтировать гайку крепления шкива коленвала, снять шкив;
5. Ослабить крепление поддона со стороны привода ГРМ;
6. Выкрутить болты крепления крышки привода ГРМ, аккуратно снять крышку (при этом следует отверткой поддеть крышку, чтобы ее нижняя кромка вышла из-под поддона);
7. Выкрутить болт крепления башмака натяжителя, снять башмак;
8. Установить новый башмак;
9. Установить все снятые детали в обратном порядке.

После установки нового башмака следует выполнить регулировку натяжения цепи, что выполняется с помощью натяжителя.

При своевременной замене башмака натяжителя привод ГРМ автомобилей «классического» семейства ВАЗ будет работать уверенно и надежно, обеспечивая качественное функционирование двигателя в любых условиях.

Для чего требуется замена натяжителя?

Как явствует из названия, функцией устройства служит натяжение цепи механизма газораспределения. Так как при длительной эксплуатации оно ослабевает, её звенья вытягиваются. В таком случае появляется неустойчивая работа двигателя, Постепенно смещаются фазы газораспределения, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.

При этом в первую очередь производят натяжение цепи, так как для этого не нужны никакие запасные части. Однако если оно оказалось неэффективным или кратковременным, то, скорее всего, натяжитель перестал фиксировать цепь и требуется его замена. Также возможно, требуется замена башмака натяжителя.

Рассмотрим более простой вариант замены натяжителя цепи, при котором не требуется замена башмака. Для замены башмака требуются серьёзные подготовительные работы, такие, как снятие защиты картера, ремня генератора, кожуха вентилятора, шкива коленвала и т. д.

Артикул: 21010-1005030-00еще, артикулы доп.: 21010100503000, 2101-1005030скрыть

Код для заказа: 000887

Есть в наличии Доступно для заказа – 6 шт.Данные обновлены: 15.05.2021 в 23:30

Код для заказа000887Артикулы21010-1005030-00, 21010100503000, 2101-1005030ПроизводительLADAКаталожная группа:..Двигатель ДвигательШирина, м:0.06Высота, м:0.02Длина, м:0.06Вес, кг:0.184 Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Для этого товара еще нет обзоров.

Написать обзор

Статьи о товаре

• «Хрустальные» ВАЗы: «Классика». Ты помнишь, как всё начиналось?16 Апреля 2013 Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.
• «Хрустальные» ВАЗы: Нива2 Апреля 2013 Серия статей ‘«Хрустальные» ВАЗы или типичные поломки отечественных автомобилей’ знакомит автолюбителей с характерными неисправностями, которые возникают при эксплуатации машин АвтоВаза. Данная статья посвящена любимице охотников и рыболовов — «Ниве».

Звездочка ГРМ ВАЗ-2101-2107 коленвала АвтоВАЗАртикул: 21010-1005030-00, 21010100503000, 2101-1005030Код для заказа: 000887460 ₽ или оформите заказ по телефону 8 800 6006 966

Наличие товара на складах и в магазинах, а также цена товара указана на

15.05.2021 23:30

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.Интернет-цена – действительна при заказе на сайте или через оператора call-центра по телефону

8-800-600-69-66

. При условии достаточного количества товара в момент заказа.

Цена в магазинах

– розничная цена товара в торговых залах магазинов без предварительного заказа.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

0522df286ae14c9182c53b79bedd7e20

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Товар успешно добавлен в корзину
