Подготовка автомобиля к смене «расходника»
Любые манипуляции с элементами топливопровода производятся после сравнивания давления в магистрали с атмосферным. После остановки двигателя топливо в магистрали все еще находится под давлением. Его стравливание можно произвести только после обесточивания цепи электропитания модуля бензонасоса. Производится данная процедура следующим образом:
- выключить зажигание;
- снять с применением плоской отвертки крышку облицовки центрального тоннеля (формирует дно ниши для мелочей возле прикуривателя);
- вынуть из расположенного под снятой крышкой блока предохранителей системы питания и управления двигателем предохранитель на 15 А, отвечающий за электропитание бензонасоса (второй по счету справа налево);
- включить зажигание (привычного жужжания из-под заднего сидения не будет) и пустить двигатель;
- после самопроизвольной остановки мотора провернуть стартер в течение 5 сек.
Подготовить топливную систему Калины к замене фильтра можно альтернативным способом:
- снять (на седане) или откинуть (хетчбэк и универсал) заднее сидение;
- демонтировать лючок бензонасоса, крепящийся к днищу двумя саморезами;
- отсоединить колодку проводов от модуля бензонасоса при выключенном зажигании;
- пустить двигатель;
- после выработки топлива провернуть стартер в течение 5сек.
Компоненты топливной системы автомобиля Лада Калина
Рис.5. Дроссельный узел топливной системы Лада Калина 1 — сектор привода дроссельной заслонки; 2, 4 — штуцеры для соединения с системой охлаждения двигателя; 3 — штуцер подвода картерных газов; 5 — датчик положения дроссельной заслонки; б регулятор холостого хода; 7 — штуцер для соединения с адсорбером; 8 — дроссельная заслонка; 9 — патрубок корпуса дроссельной заслонки
Система питания Лада Калина состоит из топливного бака, топливного модуля, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, топливопроводов, воздуховодов, дроссельного узла, впускного модуля, а также системы улавливания паров бензина.
Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром. Воздушный фильтр установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра — сменный, выполнен из специальной бумаги.
Чтобы исключить подсос загрязненного воздуха во впускной тракт, вверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента, крышка фильтра выполнена съемной. Очищенный воздух через датчик массового расхода воздуха по воздуховоду проходит к дроссельной заслонке.
Дроссельная заслонка регулирует количество воздуха, поступающего в цилиндры двигателя Лада Калина. Привод заслонки от педали «газа» — тросовый. Заслонка вращается на оси в корпусе (патрубке).
Корпус дроссельной заслонки закреплен на фланце впускного модуля на шпильках. В корпусе выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения.
Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с адсорбером и системой вентиляции картера двигателя Лада Калина.
Корпус дроссельной заслонки с установленными на него датчиком положения дроссельной заслонки и регулятором холостого хода, образуют дроссельный узел.
Запас топлива хранится в баке емкостью 50 л. Топливный бак — стальной, сварен из двух штампованных частей. Бак подвешен к днищу автомобиля на двух стальных хомутах.
Заливная горловина топливного бака выведена на правый борт автомобиля Лада Калина и закрыта пробкой. Топливо из бака подается электрическим топливным насосом (бензонасосом) погружного типа.
Бензонасос установлен в топливный бак. Для доступа к насосу в днище автомобиля под подушками заднего сиденья выполнен люк с крышкой.
На входном патрубке топливного насоса Лада Калина установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином.
На бензонасос подается напряжение по команде ЭБУ при включении зажигания. Если при этом не будет сделана попытка запуска двигателя, то через 2—3 с ЭБУ выключит топливный насос.
От насоса по гофрированной трубке топливного модуля бензин поступает в топливопровод и далее в топливный фильтр, где топливо подвергается более тщательной очистке.
Рис.6. Бензонасос Лада Калина
1 — выступ для крепления сетчатого фильтра; 2 — топливозаборный патрубок для подсоединения сетчатого фильтра; 3 — корпус; 4 — колодка электрического разъема; 5 — выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой
Замена бензонасоса Лада Калина
Операция по замене топливного насоса требует опыта и аккуратности (можно повредить элементы топливного модуля), поэтому в случае неисправности топливного насоса рекомендуется заменить топливный модуль в сборе.
Работы по замене бензонасоса Лада Калина:
— Снимаем топливный модуль

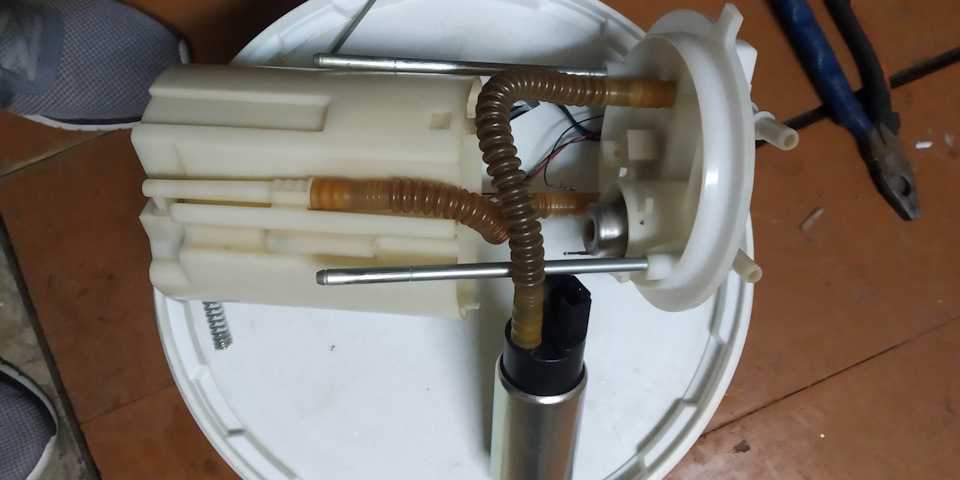

— Вынимаем насос из заборной камеры топливного модуля.
— Сетчатый фильтр удерживается стопорной пружинной шайбой на цилиндрическом выступе топливного насоса.
— Снимаем сетчатый фильтр с патрубка электробензонасоса. При этом помогаем шлицевой отверткой с тонким лезвием, аккуратно смещая стопорную шайбу по приливу насоса.
Порядок обслуживания бензонасоса, возможные неисправности
Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.
Для этого устройства обычно контролируют два параметра: рабочее давление и производительность при работе. Уже после снятия устройства можно проверить и потребляемый ток при номинальной и полной нагрузке. Но для таких замеров понадобится уже специализированный стенд.
Первоначальным пунктом контроля станет напряжение разъема, который питает бензонасос от бортовой системы питания автомобиля. Оно не только должно равняться 12 В или даже чуть превышать это значение, но и при работе машины должен отчетливо слышаться шум работающего устройства.
Недостаток такого способа контроля заключается в невозможности обнаружения ненадежного контакта в электрической цепи на пути к разъему. Любая неплотность соединения, в блоке предохранителей, реле бензонасоса, приведет к тому, что полученные 12 В на клеммах до насоса покажут те же 12 В. Но работающий насос получит всего несколько вольт и работать нормально не сможет.
Также неисправностью в такой ситуации может стать поломка реле бензонасоса. Эту неисправность диагностировать легко, поскольку на панель приборов выведена специальная символика, которая позволяет водителю увидеть ошибку в работе этой детали.
Все реле управления находятся в салоне автомобиля и при неисправной работе выделяют себя характерными щелчками. Заменить реле бензонасоса самостоятельно не составляет труда, достаточно по специальным нанесенным символам распознать место его установки.
Детали бензонасоса в разобранном виде
Проверка создаваемого давления заключается в контроле этого параметра в режим подкачки насоса, когда тот после поворота ключа на 1,5-2 секунды включается, чтобы добавить топливо в трубопроводную систему. У Лада Калина этот показатель составляет 0,8-1,2 кгс/см2. Если давление оказывается заниженным, то следует поискать причину такого явления, поочередно проверяя каждое звено: фильтр, сетку, топливный насос. В конечном итоге та деталь, которая препятствует быстрому наращиванию давления до нормального, будет заменена.
Одной из неисправностей бензонасоса является скорая потеря давления в топливопроводе после остановки двигателя. Причем эту неисправность тоже следует диагностировать правильно, потому что причин падения давления может быть несколько. Это и слабая форсунка системы питания, и обратный клапан насоса, и непосредственно регулятор давления.
Быстро падающее давление станет причиной неуверенного или долгого запуска двигателя, что особенно актуально при минусовых температурах. Несмотря на исправную в целом систему питания и зажигания, запуск мотора в мороз может просто разрядить ваш аккумулятор или не позволит совсем произвести запуск мотора.
Итак, если все-таки было установлено, что не работает бензонасос или требуется замена топливного фильтра (рабочие операции во многом совпадают), то необходимые работы нужно проводить в следующем порядке:
Снять давления в топливной магистрали. Для этого достаточно просто дать машине постоять в течение 30 минут после последнего запуска. Для большей уверенности, после обесточивания бензонасоса нужно провести короткий запуск мотора, чтобы выработать находящийся в топливопроводе бензин.
Обязательно обесточить автомобиль, отсоединив клемму «минус» на аккумуляторной батарее.

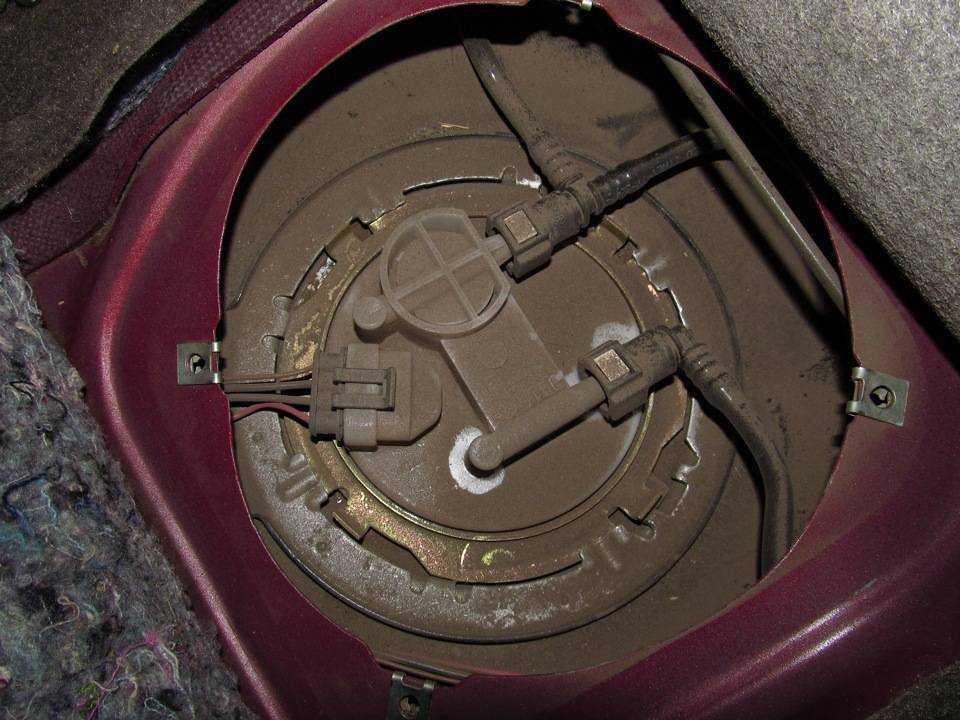

Обеспечить доступ к люку бензобака
Для этого откидывают задние сиденья и, отвернув крестовой отверткой 4 самореза, осторожно открывают люк, предотвращая попадание возможных загрязнений в бак.
Отсоединить электрический разъем пластиковой крышки топливного модуля, а также
Процесс снятия электрического бензонасоса своими руками
топливопроводные трубки с крышки. Работы следует проводить без приложения лишних усилий, чтобы избежать поломки пластиковых деталей крышки. Снимают стопорное кольцо, для чего потребуется специальный съемник. Если будете пользоваться подручным инструментом, нужно запастись терпением.
Можно приступать к демонтажу блока насоса, аккуратно поднимая конструкцию вверх. Следует соблюдать аккуратность, поскольку легко можно повредить поплавок. При снятии нужно немного наклонять весь блок, вытягивая его по диагонали.
Если не работает бензонасос и нуждается в замене, установку нового механизма производить следует в обратном порядке. Перед установкой нового насоса желательно заполнить его топливом, поскольку сухой нагнетатель жидкости может не закачать топливо для начала работы насоса. Топливный насос не является устройством засасывающим, а только нагнетающим.
Лада Калина Седан K-Line › Бортжурнал › Ревизия топливной системы. Замена сеточки бензонасоса, топливного фильтра
Доброго времени суток!
Многие меняют сеточку бензонасоса. В очередной раз решил достать насос, глянуть и заменить, если она черная, сеточку насоса…
Давление в рампе принудительно не снижал. Просто оставил на ночь авто, а днем заменил сетку…
Приступим

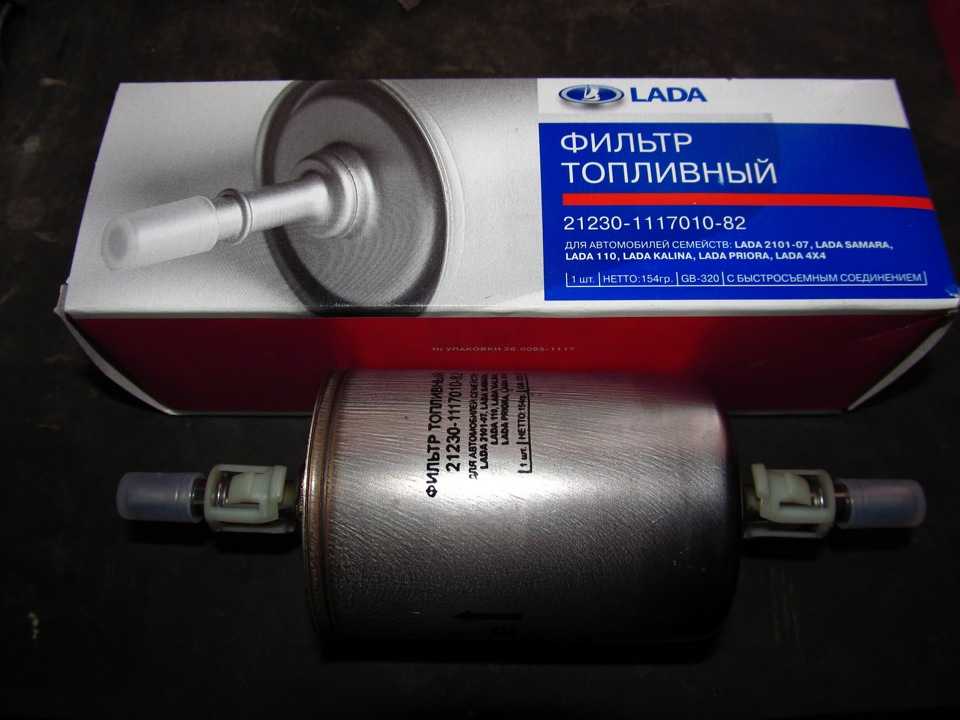

1. Приобрел топливный фильтр 21230-1117010-82 за 200р. Судя по марке, фильтр от Шевроле-нива.
Колпачки естественно при установке снять. Пластмассовые фиксаторы отломать, они тут не нужны

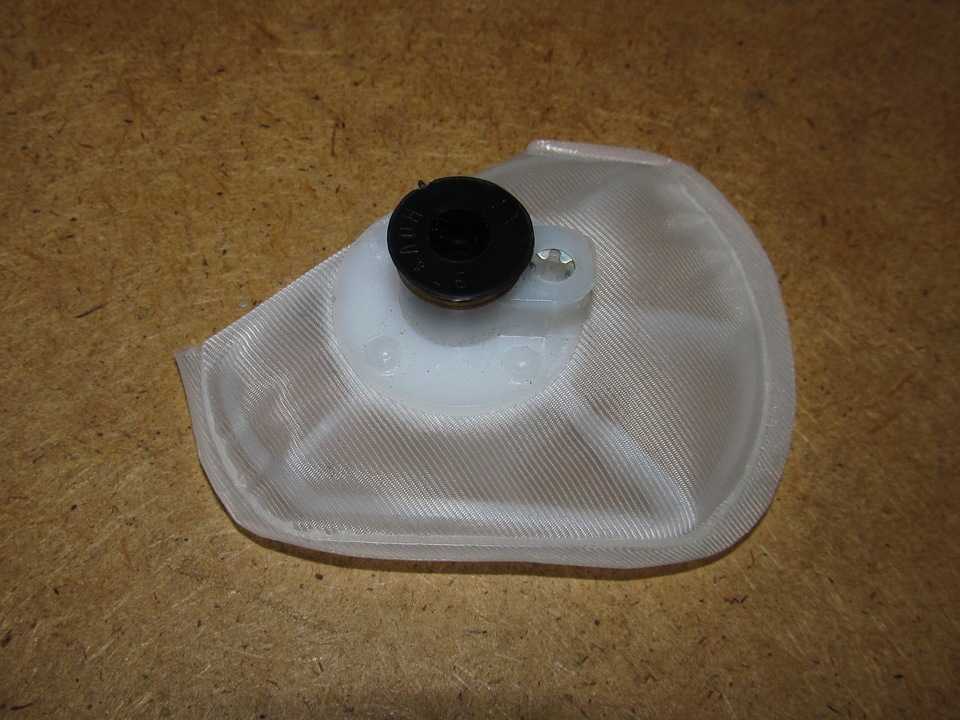

2. А вот и сеточка бензонасоса на Калину за 65р. Цена этой сеточке — 35р. Сеточки для «десяток» и для «калин» — разные.
перед установкой резиночку черную нужно снять

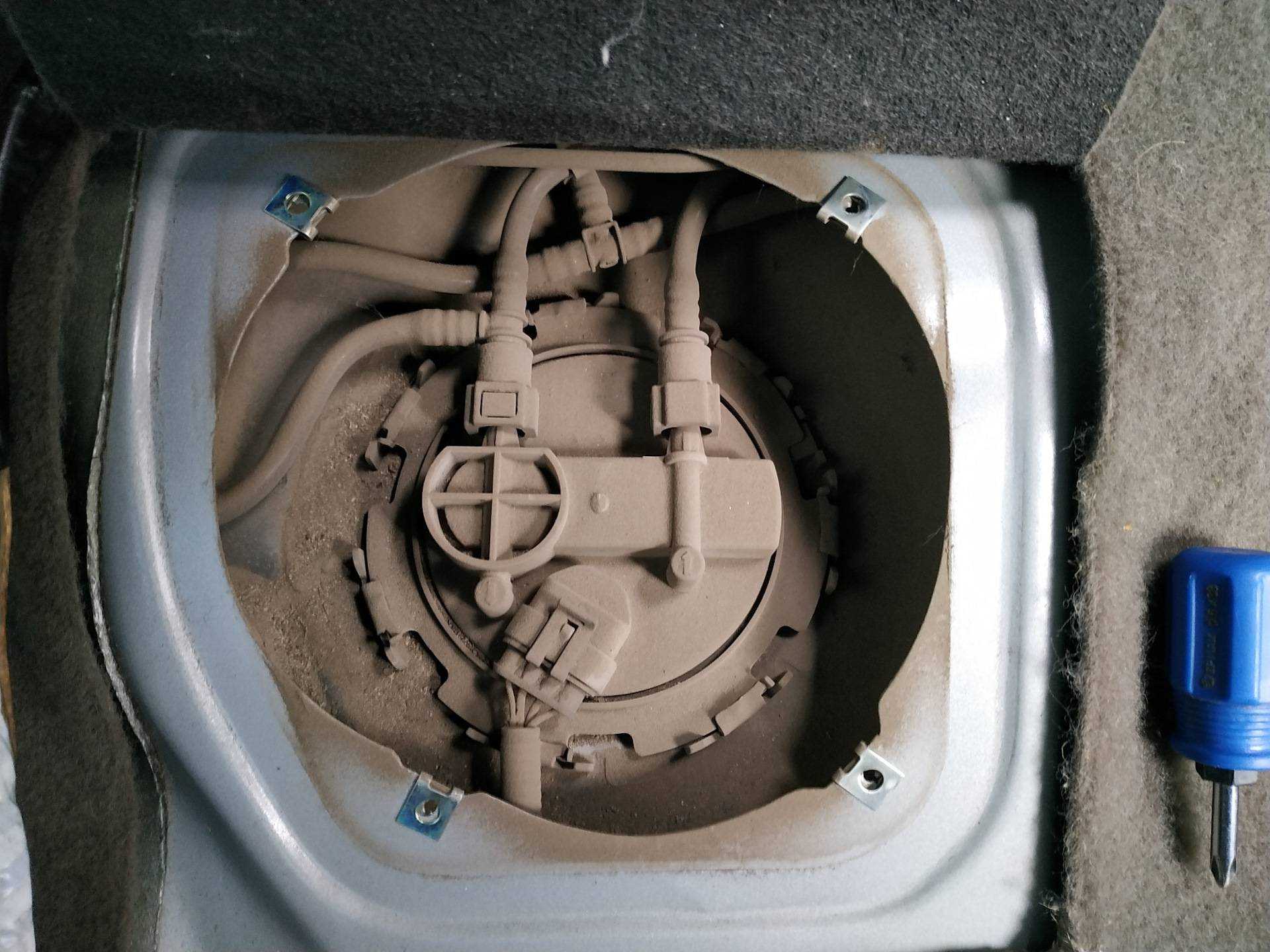

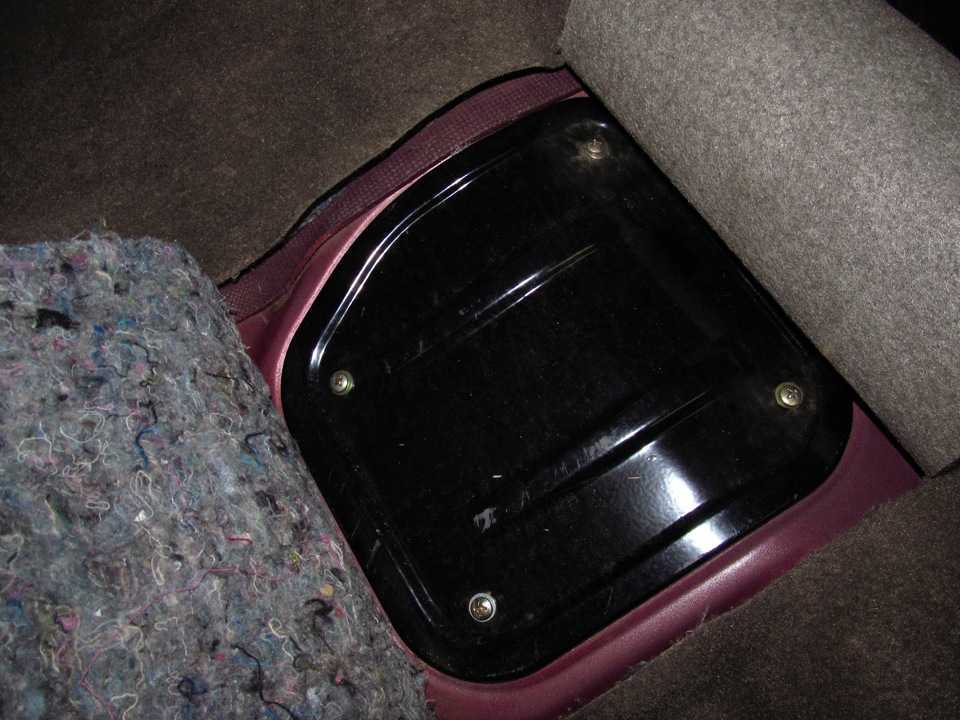

3. Откидываем задние сидения, добираемся до крышки, открываюшей путь к насосу. Откручиваем 4-е шурупа.
4. Все как у всех — в пыли… И так каждый раз при снятии… Обязательно пылесосим все перед снятием топливных магистралей.

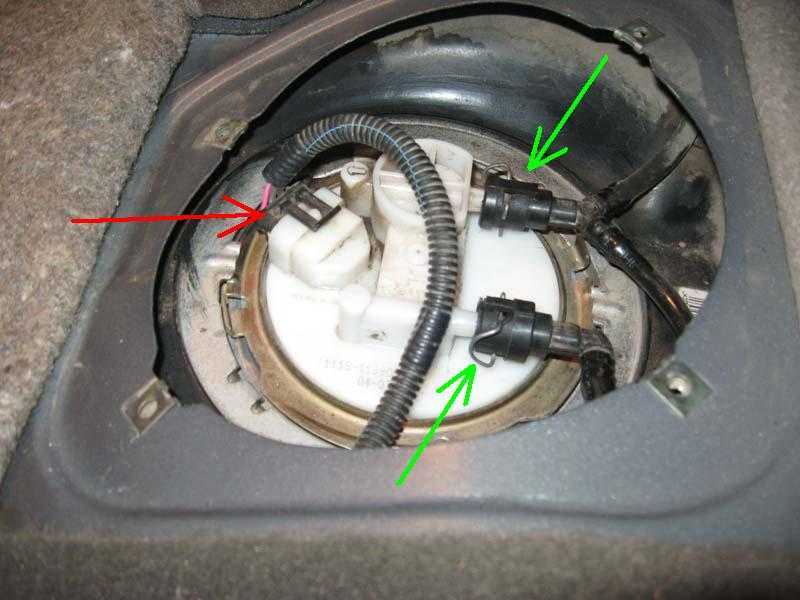

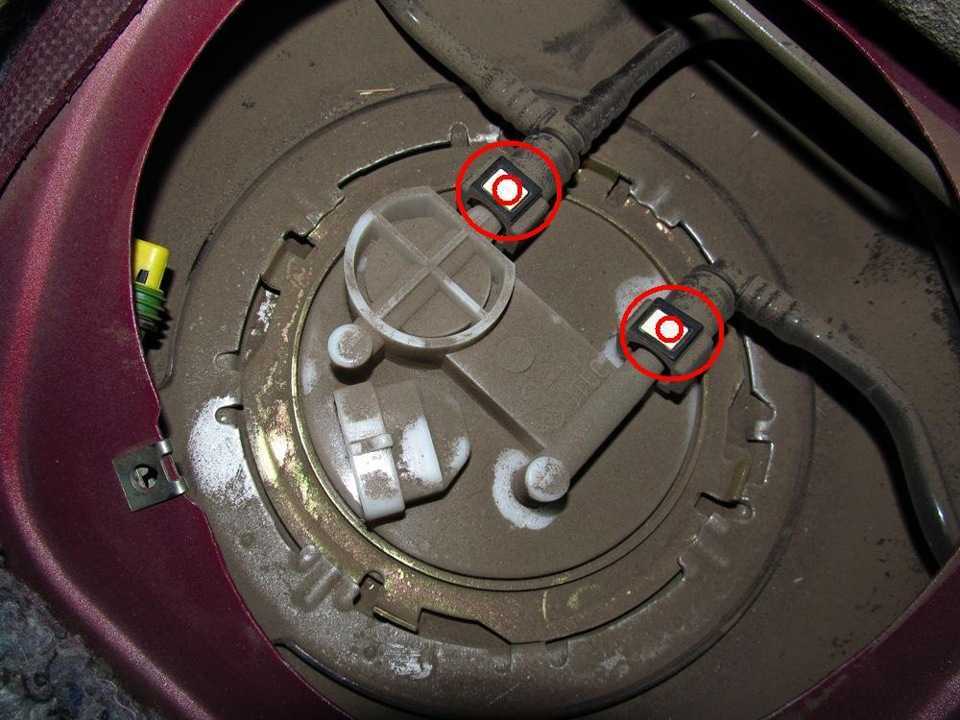

5. На рисунке указал место, где снимаются топливные шланги. У меня в «букваре по калине» указаны совсем другие фиксаторы, которые намного удобнее этих.

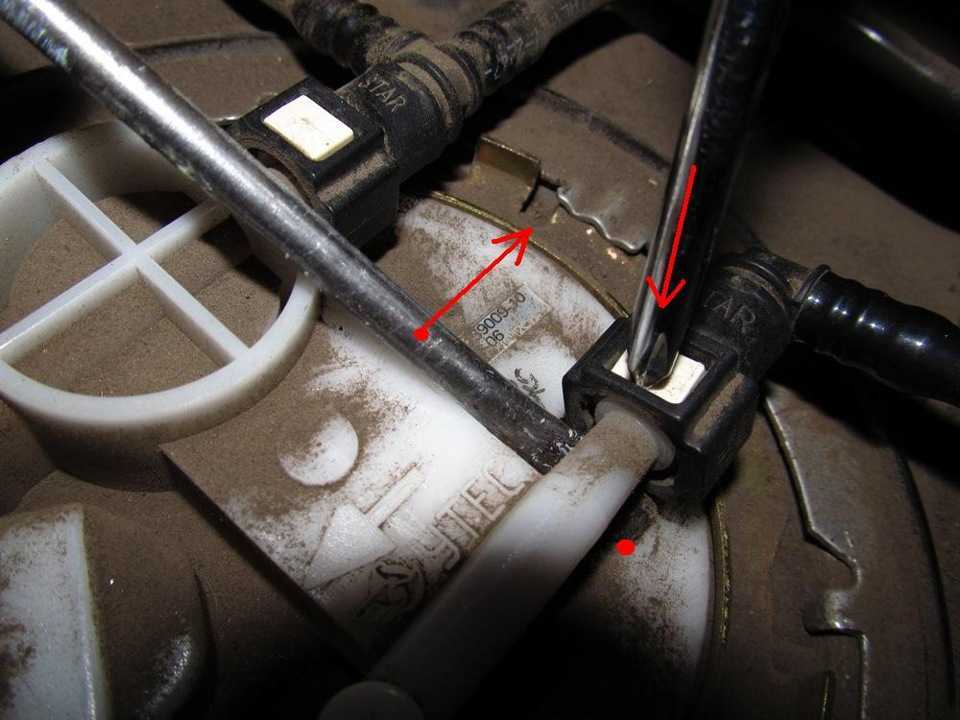

6. А вот и сам принцип снятия! Надавливаем одной отверткой на фиксатор с одной стороны. Другой отверткой поддеваем топливный шланг по направлению стрелки и снимаем его. Все делаем предельно аккуратно!

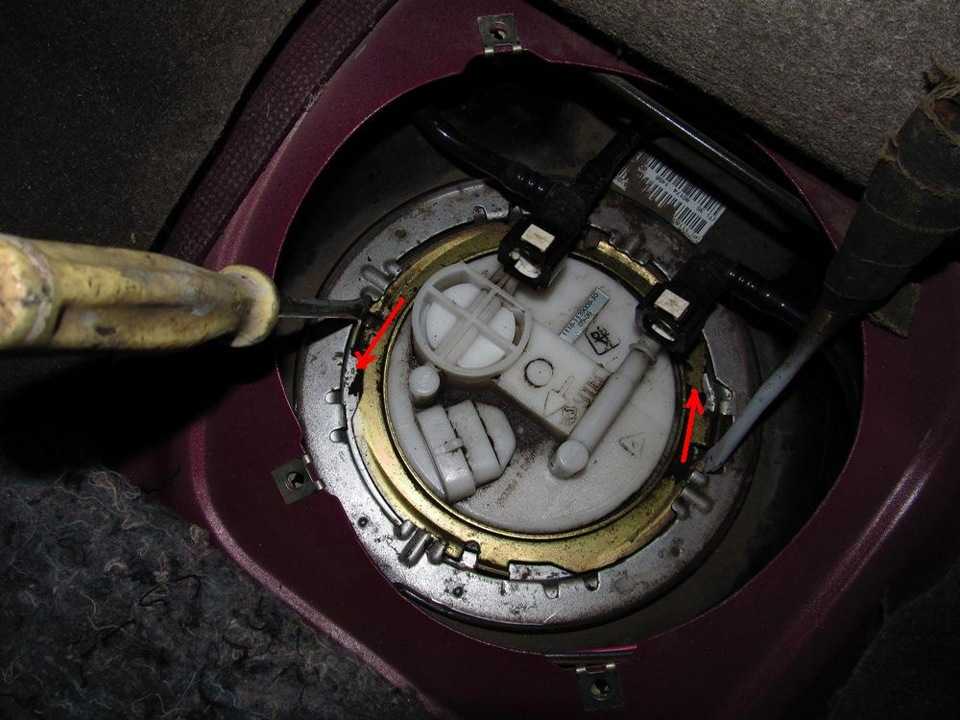

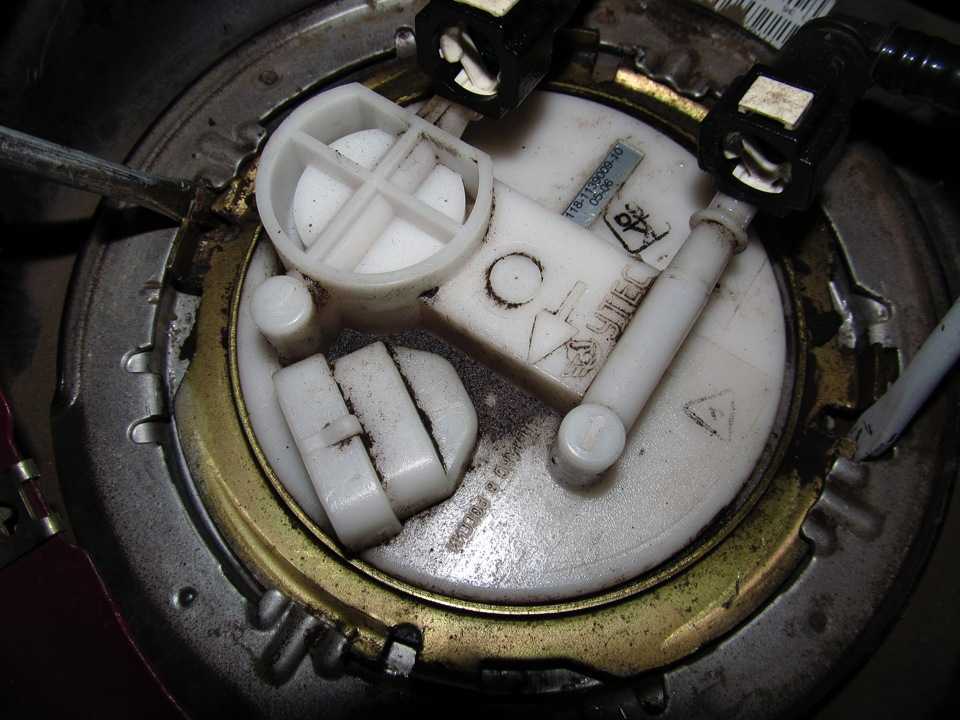

7. Протираем насос тряпкой. Снимаем стопорное кольцо (золотистое). Стрелками указано направление кручения. С первого раза будет очень трудно сдвинуть сбить с места это кольцо. Нужно будет приложить не мало усилий. Молоток и хорошая отвертка в помошь!Я снимаю насос 3-й раз, поэтому уже намного проше все делать!
8. Вот фото в увеличенном виде. Система «ямок» и «канавок» позволяет облегчить снятие стопорного кольца. Да «десятках» вместо этого кольца используются гаечки, порядка 8-и штук под ключик на 8 или на 7… Не знаю, в каком случае проще снимать насос.

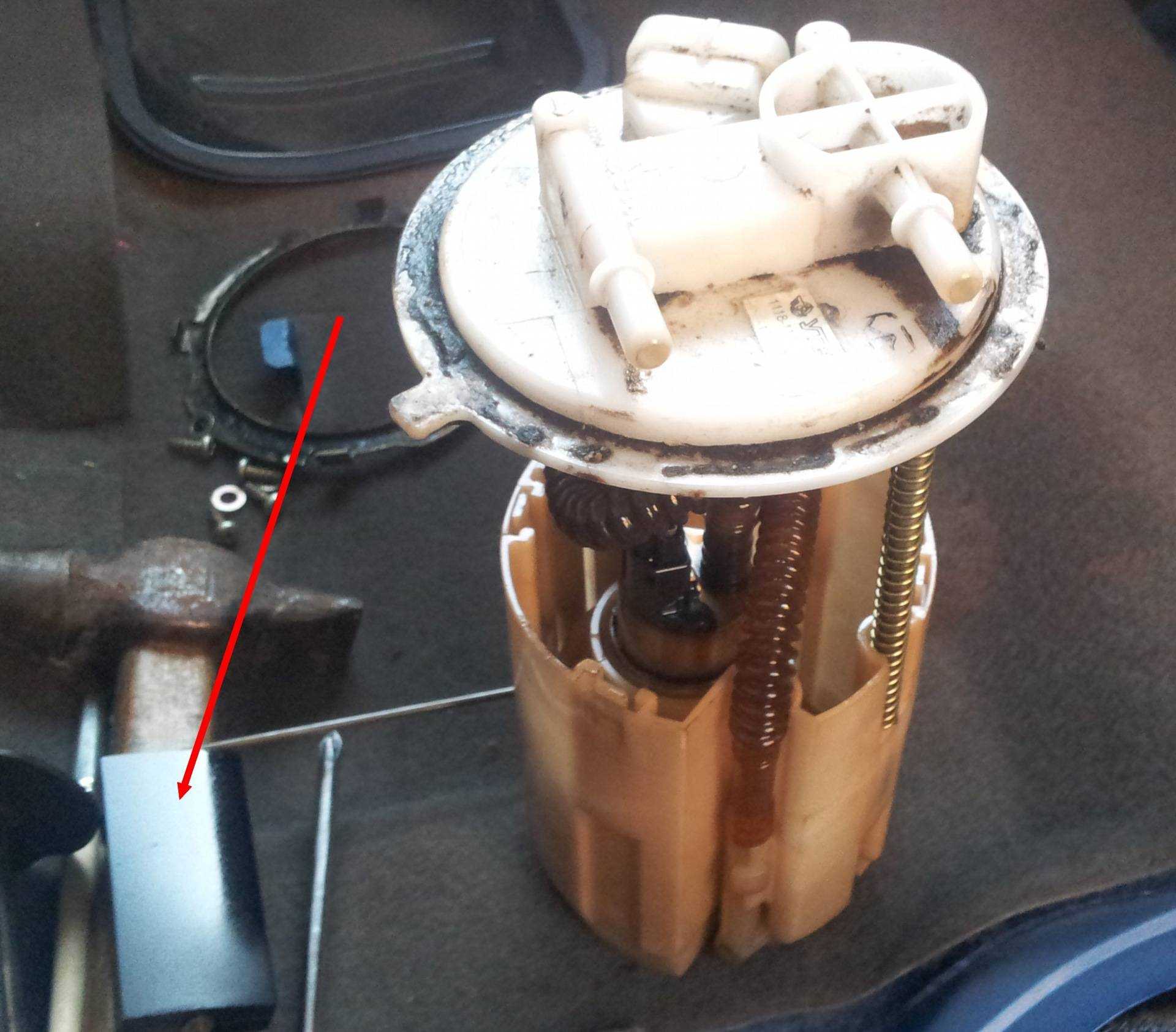

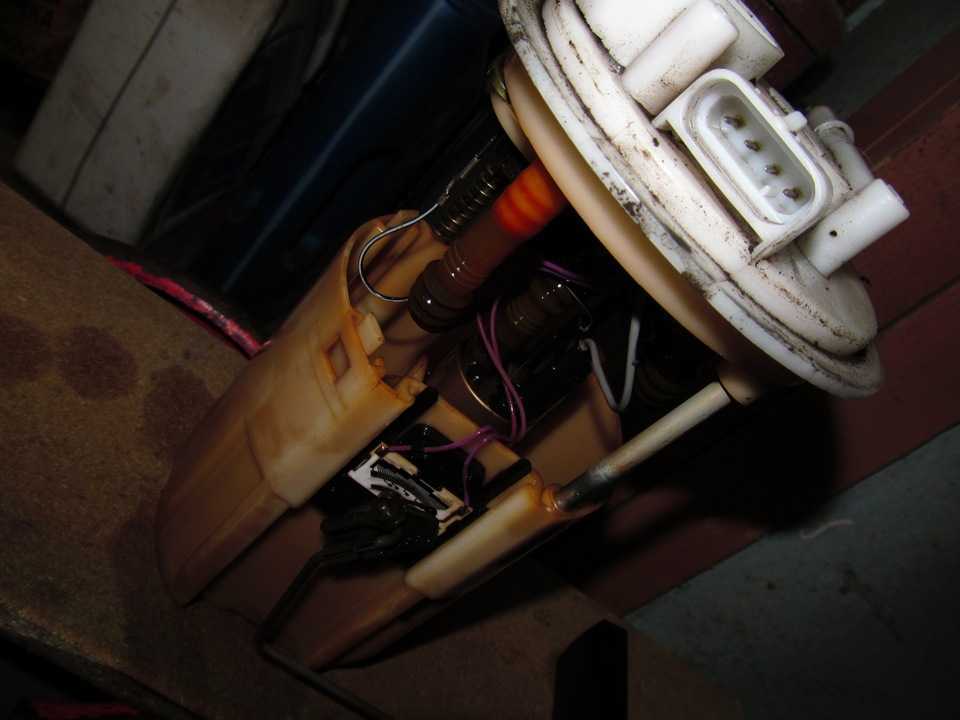

9. Вынимаем насос аккуратно, чтоб не пролить бензин в салоне. Покрыт весь желтым налетом. Пробег 55 тыс. Разбираем насос. Все по «мурзилке» к калине. Снимаем все провода, датчик уровня топлива. Затем поддеваем заборную трубку и скидываем ее. Никакие топливные гофриротанные шланги не надо снимать.

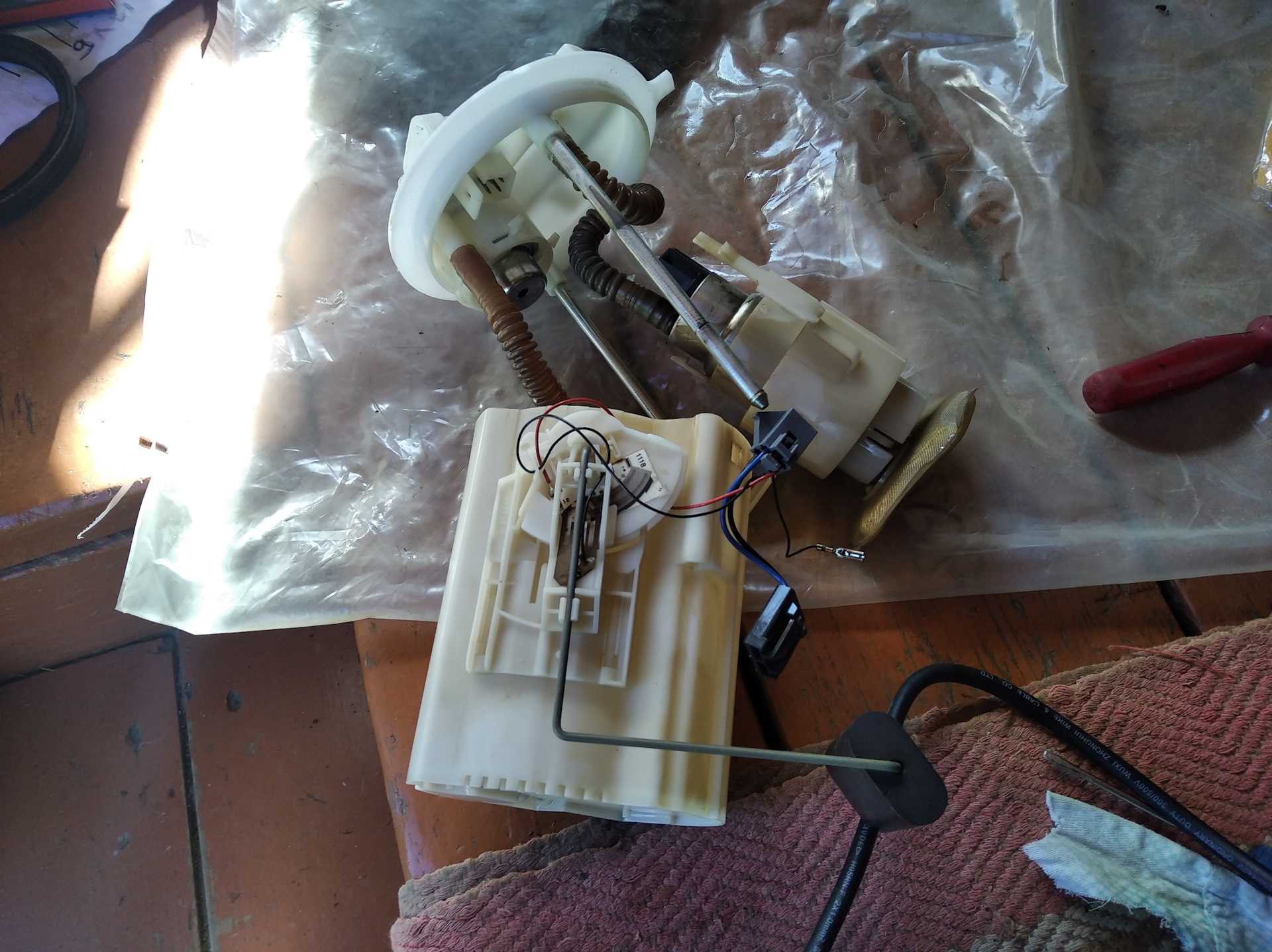

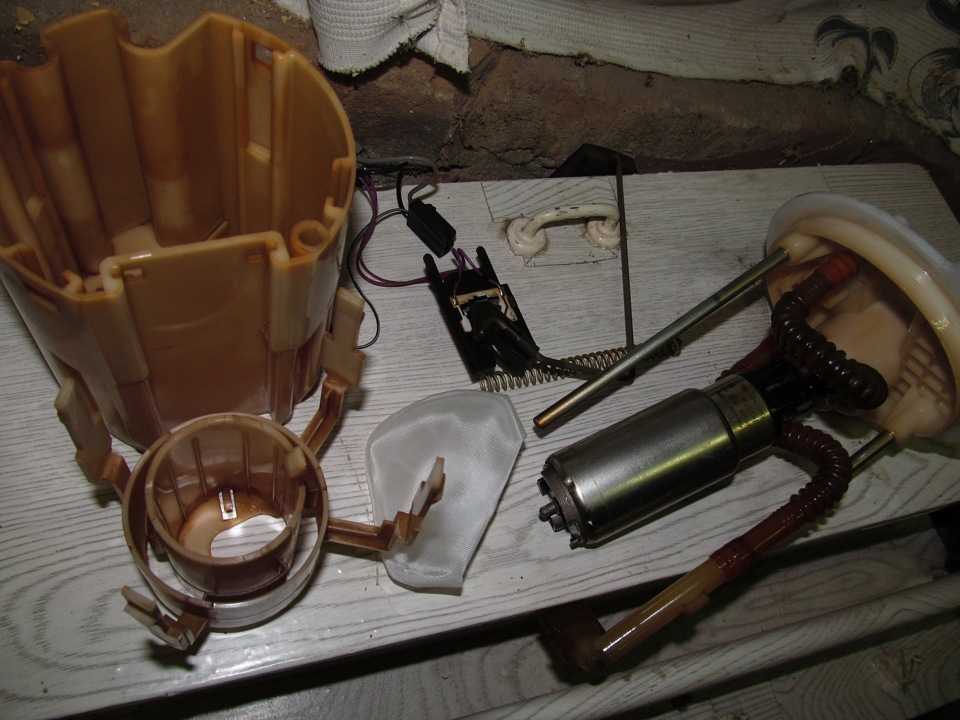

10. Отгибаем аккуратно 4-е пластмассовых фиксатора и снимаем нижний стакан. . Заглядываем в стакан и удивляемся\неудивляемся (кому как нравится)… Грязи хватает…
11. А вот и сеточка, научное название — «фильтр грубой очистки».
состояние оставляет желать лучшего
12. Снимаем сеточку, приложив определенные усилия с помощью отвертки. Кладем новую и старую сетки и сравниваем.

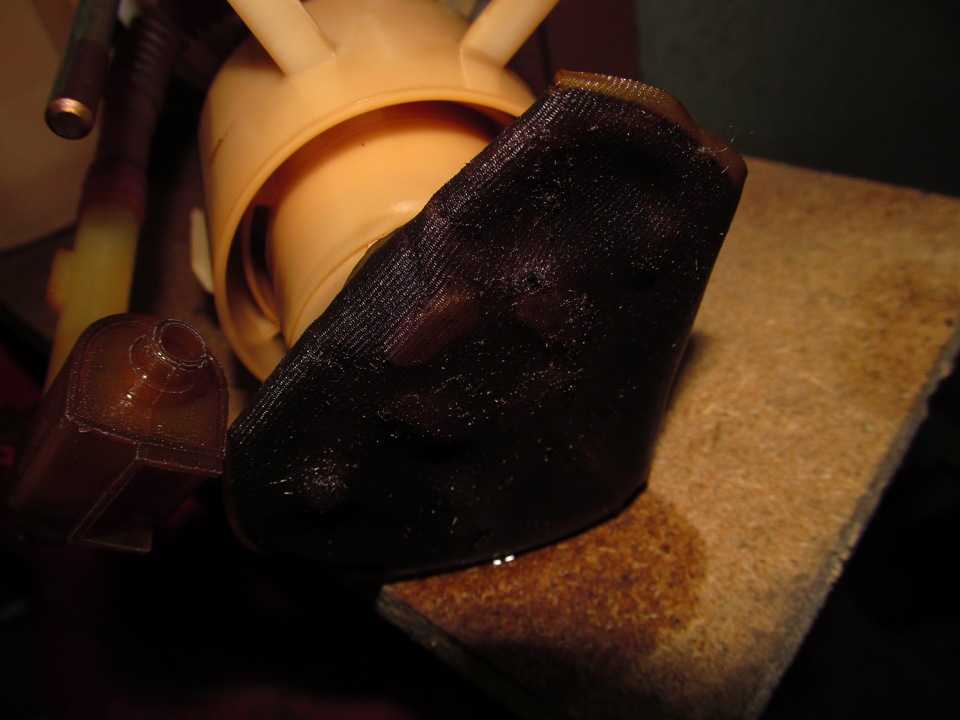

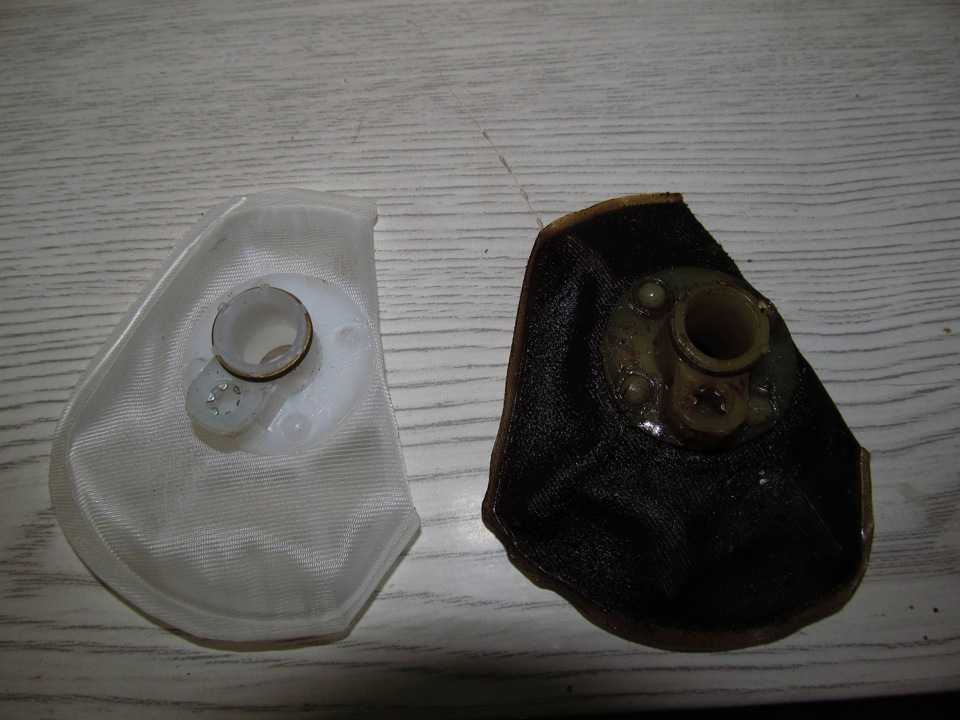

Состояние сеточки бензонасоса, пробег 55 тыс. км

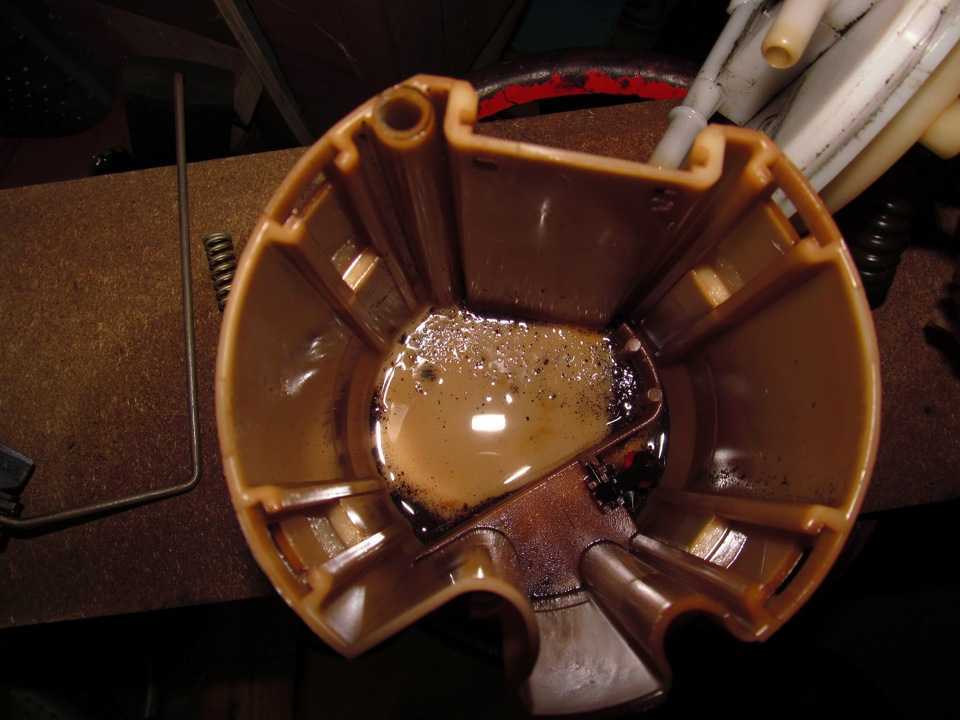

13. Протираем все детали насоса тщятельно. Вычищаем всю грязь со дна стакана.
Внимание! если показания топливного датчика скачут, неверны — нужно почистить контакты датчика растворителем с тряпочкой (а если все безнадежно, то датчик под замену)

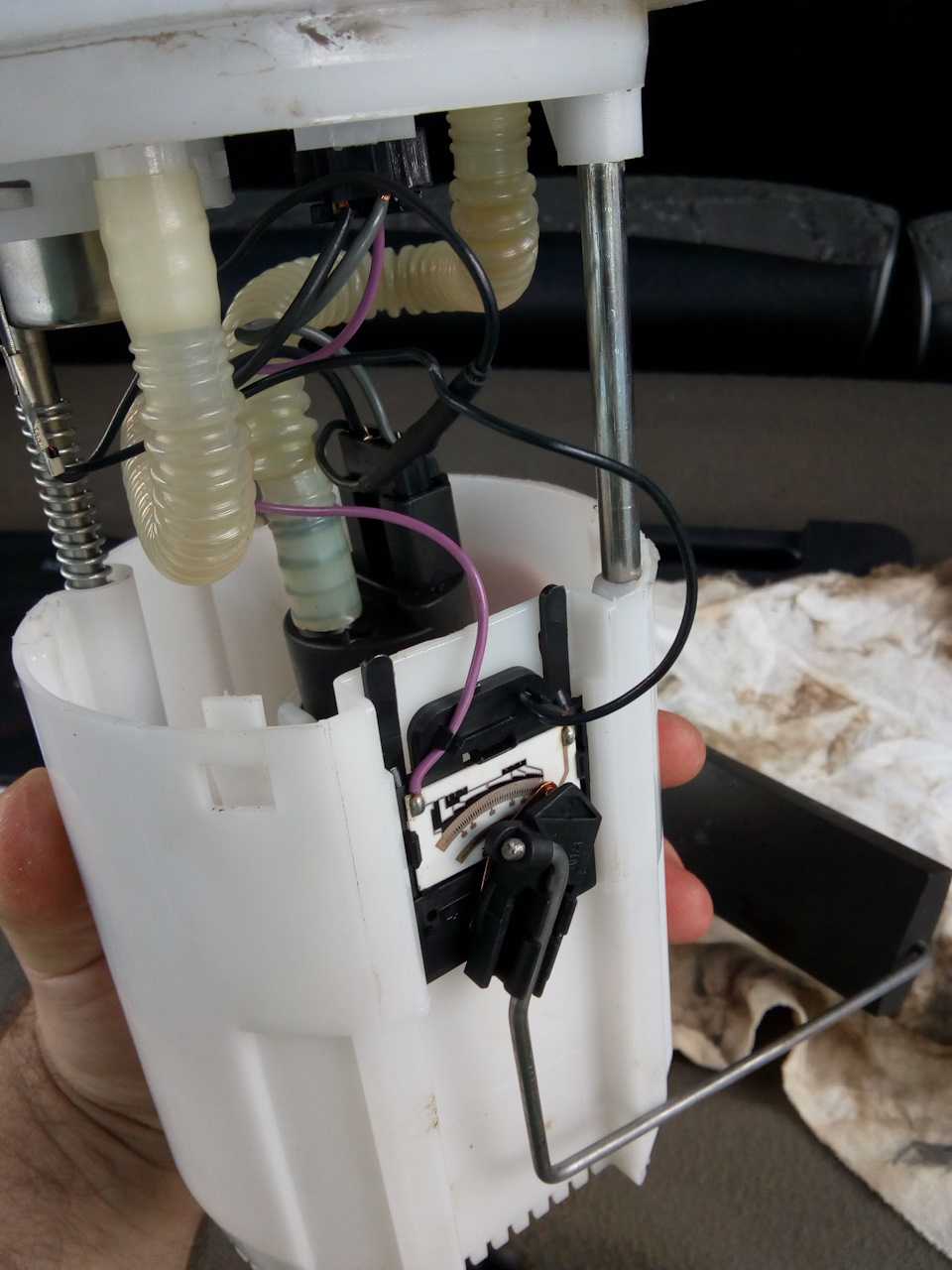

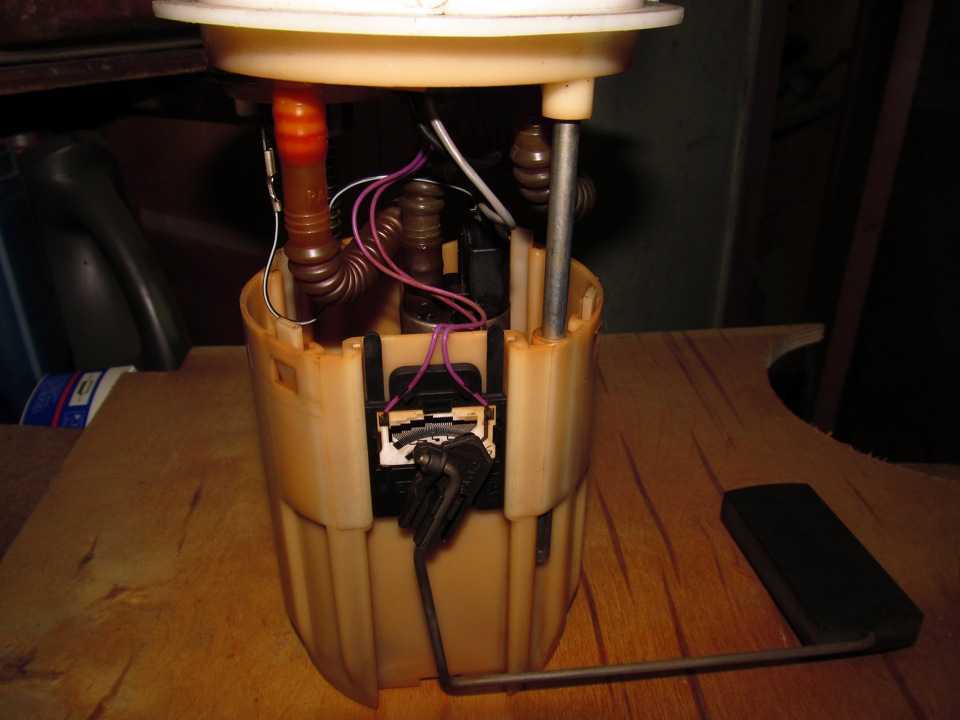

14. Фото датчика уровня топлива. Насос собран. Теперь устанавливаем его в бак. С насосом закончили.
собираем в обратном снятию порядке
Замена топливного фильтра

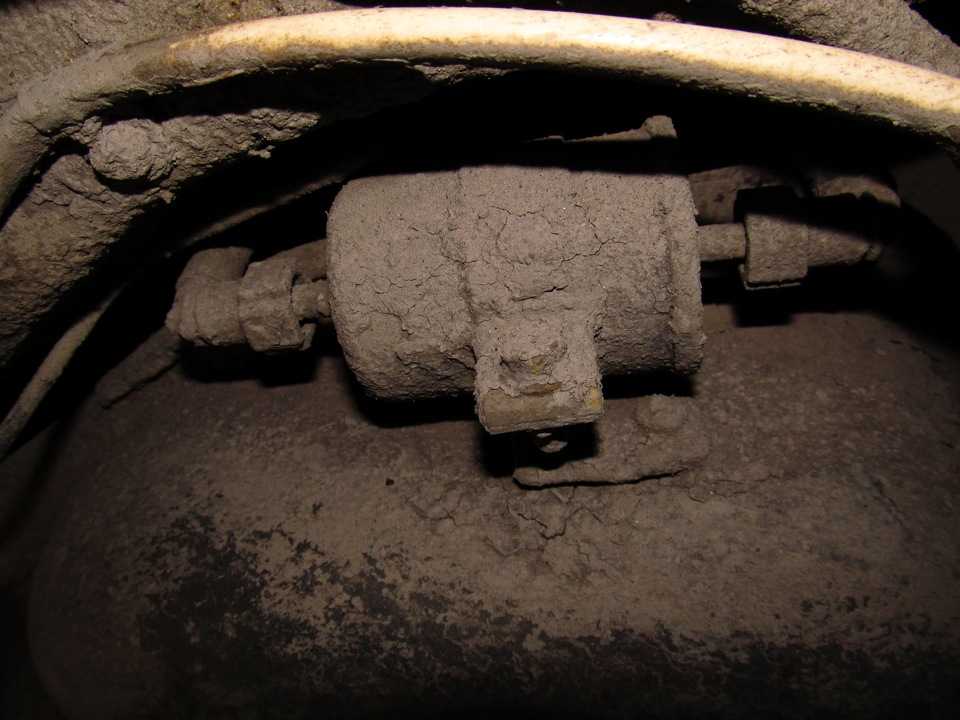

15. Переходим в топливному фильтру. Научное название — фильтр тонкой очистки.Найти его можно возле правого заднего колеса в районе поддомкратной чашечки.
Вот такой красавец

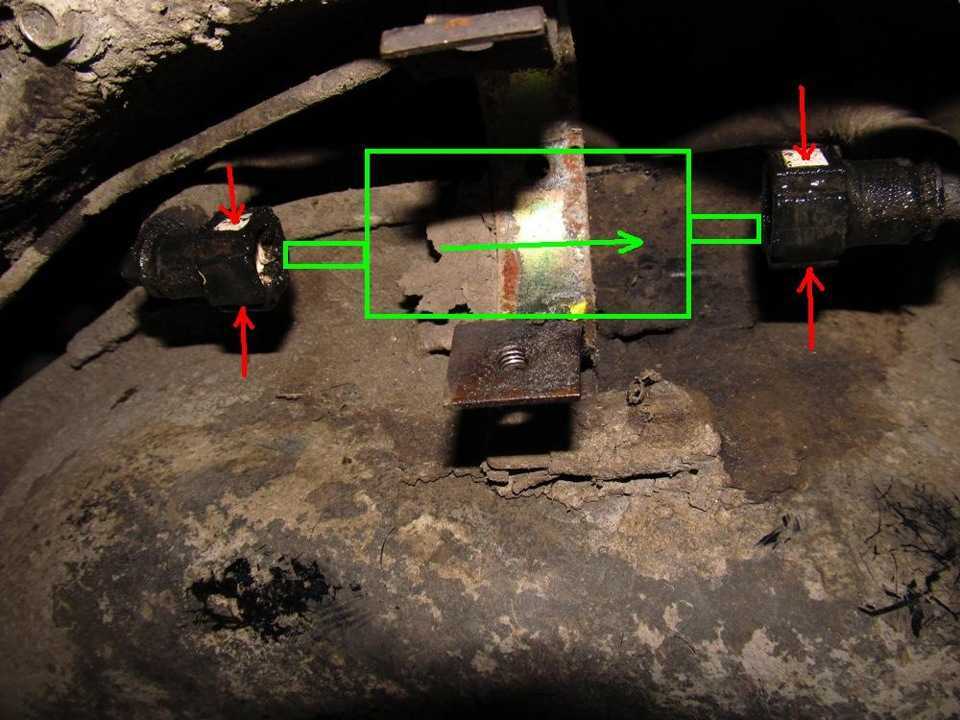

16. Шланги с топливного насоса было намного проще снять. Тут нужно с двух сторон нажимать и еще стягивать шланг. Очень не удобно…Ключиком на 10 снимаем с хомута фильтр.
стрелками указано приложение силы для снятия фиксаторов

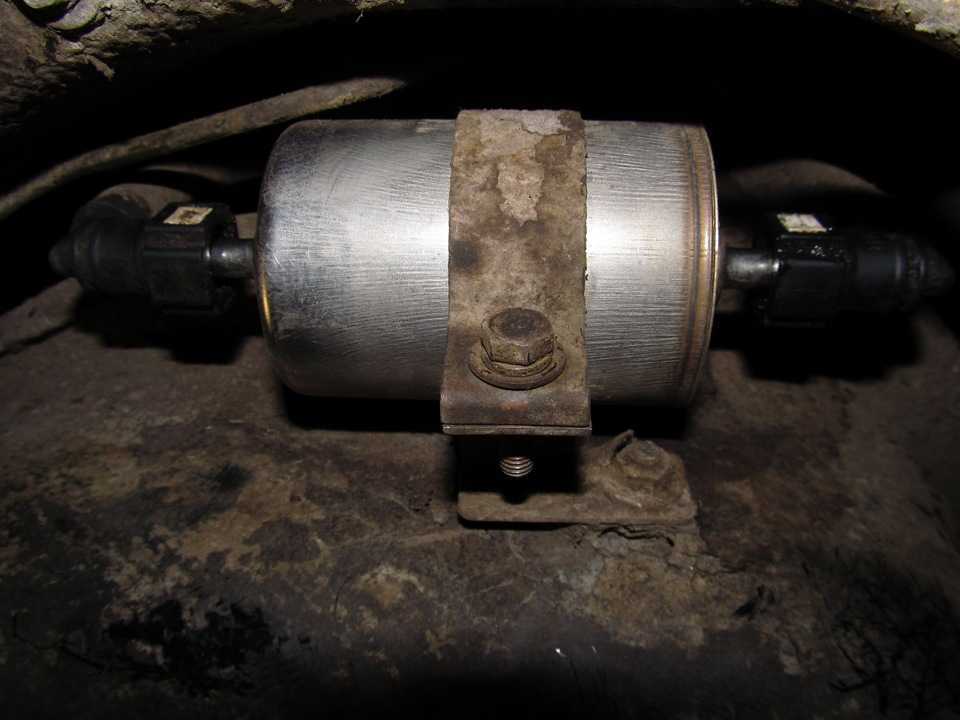

17. Ставим новый фильтр на свое теперь уже законное место.
в букваре на калину указано, что фильтр менять каждые 30тыс пробега

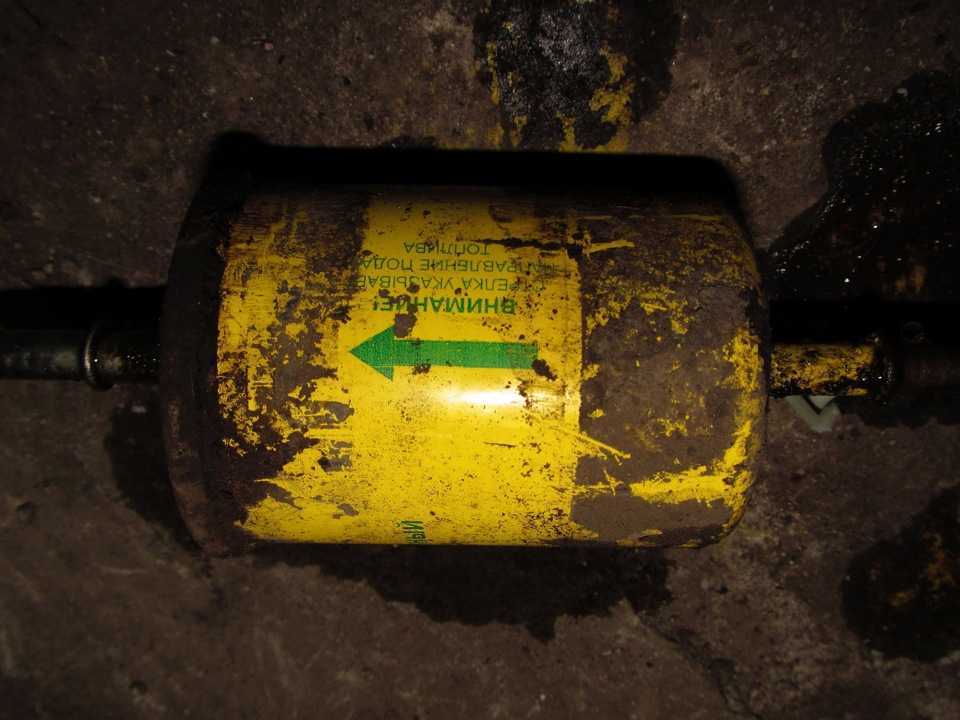

18. Так вот какой он, старый фильтр. Оказывается он желтого цвета!

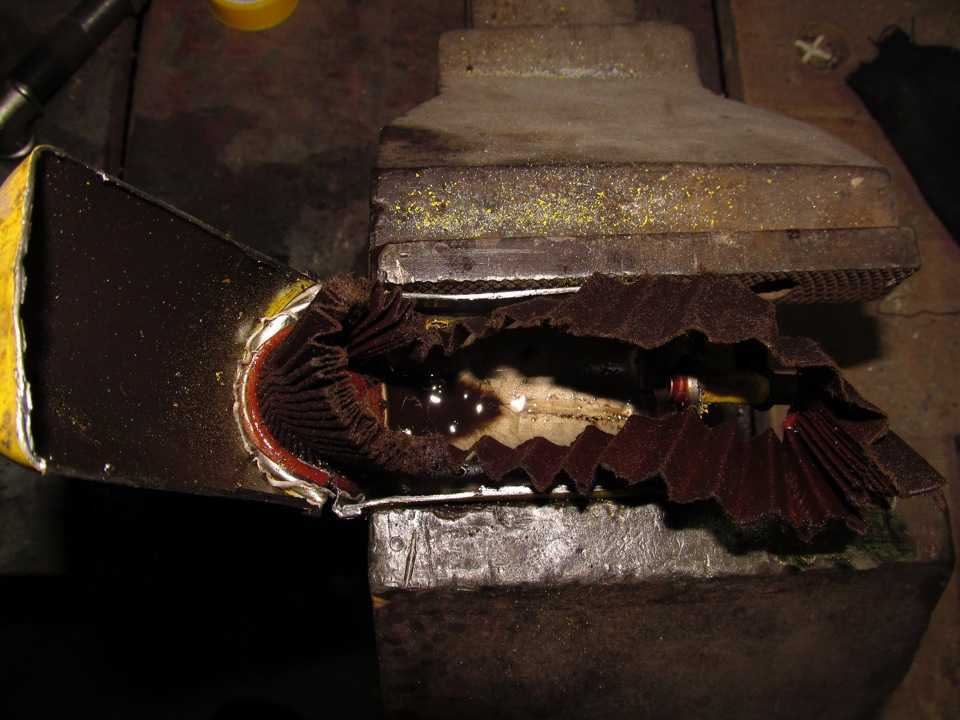

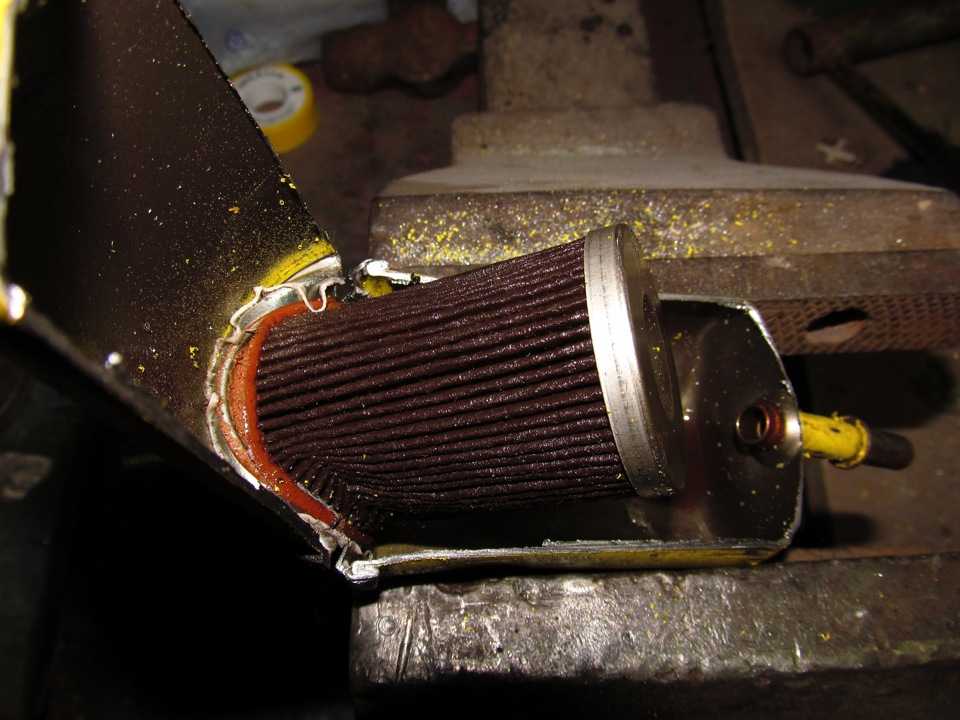

19. Какой он внутри? Очень интересно!Значит производим вскрытие!
20. Без комментариев…
Хотелось бы еще бензобак помыть! Но это в другой раз… Такой целью не задавался.Его снимать нужно, слишком трудоемко…
На очереди промывка форсунок… Но когда до них дойдет очередь, не знаю…
Вывод:1. Обязательно менять сеточку бензонасоса вместе с заменой топливного фильтра.2. Заодно почистите датчик уровня топливной системы с помошью ватки и расворителя. Только аккуратно. У меня контакты были все сплошными, в графитовой фигне…3. Для полного феншуя лучше бензобак промыть!
Всем удачи! Жмем кнопку «Нравится» (если полезный пост)…
Порядок замены сетки бензонасоса на Лада Гранта
Так как топливный фильтр на автомобиле Лада Гранта находится непосредственно в баке, то его необходимо оттуда извлечь. Для этого откидывается одна половина заднего сиденья, после чего отворачивается два винта крепления лючка. Под ним находится топливный насос. Чтобы его извлечь, необходимо выполнить следующие действия:
- Сбросить давление в системе питания автомобиля
- Отключить колодку с проводами питания
- Отсоединить две топливных трубки от крышки бензонасоса
- Сдвинуть в сторону стопорное кольцо, которое фиксирует насос в баке
- Вытащит весь модуль в сборе
После этого уже можно без особых проблем приступать к извлечению сетчатого фильтра.
Немного отводим в сторону три фиксатора – защелки, которые наглядно показаны на фото ниже.
Теперь сдвигаем нижнюю емкость, чтобы разъединить модуль как бы на две части, предварительно отсоединить трубку, что показана на фото.
Теперь уже до конца разъединяем две части модуля.
Теперь нам представляется полный доступ к сетке, и достаточно ее поддеть отверткой, чтобы она отошла со своего посадочного места. Возможно, придется приложить немного больее усилие, чем ожидается, но снять ее без особых проблем можно.
В результате получаем снятый сетчатый фильтр, как видно, достаточно сильно загрязненный, хотя в данном примере рассматривается автомобиль с пробегом всего 65 000 км.
Теперь берем новую сеточку и устанавливаем ее на свое месте в обратной последовательности.
На фото выше видна черная резиновая заглушка. Разумеется, что ее необходимо вытащить перед установкой. Также тщательно промойте емкость насоса внутри и снаружи, чтобы на нем не осталось частиц грязи и другого мусора!
Для этого лучше всего использовать специальное средство для очистки карбюратора или инжектора, типа того, что показано выше. Затем уже можно собирать всю конструкцию и устанавливать ее в бензобак.
Перед первым запуском двигателя Гранты необходимо закачать топливо несколько раз, не заводя при этом двигатель: двух-трех раз закачки обычно бывает достаточно. Теперь можно запускать мотор и проверять результат проделанной работы. Следует регулярно производить замену сетки, так как на данном примере видно, что даже при небольшом пробеге она уже довольно грязная.
Цена новой сеточки бензонасоса на Гранту составляет около 50-70 рублей.
https://zarulemvaz.ru
На легковом автомобиле Лада Гранта (ВАЗ-2190), после включения зажигания, водитель должен в течение 2-3 секунд слышать звук работающего бензонасоса, который должен перед запуском двигателя поднять давление в топливной рампе. Если этого не происходит, то придётся искать причину, по которой электрический бензонасос Лады Гранты отказывается работать.
Вначале, необходимо проверить состояние предохранителя F21 (15А, цвет синий), защищающего данную электрическую цепь. Он находится в монтажном блоке, расположенном на передней панели слева от рулевой колонки. Возможно, что этот предохранитель перегорел или ослабли и окислились контакты монтажного блока, куда он вставляется.
Если с предохранителем F21 всё в порядке, тогда проверке подлежит реле включения электрического бензонасоса К12, через контакты которого подаётся питание на его клеммы. Оно расположено в том же монтажном блоке, что и предохранитель. Сделать это можно следующим образом: вытаскиваем данное реле из гнезда и в нём, при помощи перемычки, замыкаем контакты 30 и 87, затем, включаем зажигание. Если бензонасос исправен, то он начнёт работать.
Чтобы убедиться, что виновником отказа бензонасоса стало реле К12, нужно провести ещё одну проверку при помощи контрольной лампы, которую необходимо подсоединить к клеммам 85 и 86 гнезда реле К12, так же при включённом зажигании. Если контрольная лампа загорится, значит, виновником отказа бензонасоса является реле К12, а если контрольная лампа не загорится, тогда придётся проверять состояние датчика положения коленчатого вала (ДПКВ), так как именно по его команде, после начала вращения коленчатого вала стартером электронный блок управления (ЭБУ) подаёт напряжение на клемму 85 гнезда реле бензонасоса.
Но, при проверке состояния реле К12, может оказаться, что после замыкания контактов 30 и87, бензонасос не начнёт работать. В этом случае, поднимаем подушку заднего сиденья и снимаем крышку люка, чтобы получить доступ к бензонасосу и отсоединяем от него колодку с проводами. Затем, к клеммам бензонасоса, при помощи пары проводов подаём напряжение напрямую с аккумуляторной батареи. Если бензонасос заработает, то неисправность придётся искать в проводах и колодках, идущих от монтажного блока к бензонасосу, а если не заработает, тогда неисправность находится в самом бензонасосе.
Модуль снят, что дальше?
Выведя из зацепления четыре защёлки, крышку модуля отсоединяют от «стакана». Затем, «стакан» можно будет очистить, заменить сетку насоса и так далее. Подробности проиллюстрированы на фото:
Сетка будет закреплена перед отверстием заборника
Сборку модуля выполняют в обратном порядке. А устанавливая его на место, нужно следить за тем, чтобы пластиковый выступ совпал с прорезью на баке:
Модуль бензонасоса в сборе
Приводим ещё пару советов:
- Нельзя включать двигатель насоса «на воздухе» (обмотки перегреваются);
- Замену модуля производят вместе с уплотнительным кольцом, которое должно присутствовать в комплекте.
В автомобиле Лада Калина, как в любом другом, можно наблюдать следующий эффект: симптомы указывают на то, что не работает бензонасос, но его двигатель жужжит. Тогда, нужно прочистить либо заменить сетку (рассмотрено выше).
Существуют разные народные советы по ремонту и тюнингу. Один звучит так: чистку насоса выполняют, не проводя демонтаж, а просто включив электродвигатель в обратной полярности. Именно этому совету следовать не рекомендуется.
Где на ВАЗ 2110 предохранитель и реле бензонасоса
Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.
| F1 — 5А | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта. |
| F2 — 7,5А | Левая фара (ближний свет). |
| F3 — 10А | Левая фара (дальний свет). |
| F4 — 10А | Правая противотуманная фара. |
| F5 — 30А | Электродвигатели стеклоподъемников дверей. |
| F6 — 15А | Переносная лампа. |
| F7 — 20А | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал. |
| F8 — 20А | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. |
| F9 — 20А | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла. |
| F10 — 20А | Резервный. |
| F11 — 5А | Лампы габаритного света правого борта. |
| F12 — 7,5А | Правая фара (ближний свет). |
| F13 — 10А | Правая фара (дальний свет). Контрольная лампа включения дальнего света. |
| F14 — 10А | Левая противотуманная фара. |
| F15 — 20А | Электрообогрев сидений. Блокировка замка багажника. |
| F16 — 10А | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации. |
| F17 — 7,5А | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер). |
| F18 — 25А | Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 — 10А | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер). |
| F20 — 7,5А | Лампы задних противотуманных фонарей. |
| К1 | реле контроля исправности лампочек; |
| К2 | реле передних дворников; |
| K3 | реле-прерыватель повторителей и аварийной сигнализации; |
| К4 | реле включения ближнего света; |
| К5 | реле включения дальнего света; |
| К6 | дополнительное реле; |
| К7 | реле включения обогрева заднего стекла; |
| K8 | резервное реле |
На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.
Где на ваз 2110 находится реле бензонасоса
Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓
Где на ваз 2110 находится реле бензонасоса
Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор
Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.
Рис. 2 Снятие боковой крышки
После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.
Рис.3 Силовые предохранители и реле
Почему перегорает предохранитель бензонасоса ВАЗ 2110
Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.
Самыми распространёнными виновниками являются:
- оплавился жгут проводов над выхлопным коллектором;
- повреждены или оплавились провода под ковролином;
- межвитковое замыкание в электродвигателе насоса;
- повреждён плюсовой провод, идущий к насосу (утечка тока на массу).
Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.
Пошаговая инструкция по замене
- Открываем задние двери салона, поднимаем сиденья, затем убираем с пола салона ковролиновое покрытие.
- Под ковролином есть небольшой люк, закреплённый четырьмя винтами. Откручиваем их с помощью крестовой отвёртки, снимаем крышку люка.
- Под крышкой, как правило, много пыли и грязи. Прежде чем разбирать насос дальше, следует удалить эту грязь с помощью компактного автомобильного пылесоса.
- Вручную снимаем клемму с бензонасоса, также снимаем одну с аккумулятора (чтобы избежать возникновения искры и возгорания).
- Снимаем кожух двигателя, откручиваем колпачок бензопровода, с помощью крестовой отвёртки слегка нажимаем на сапун и сливаем немного бензина (это позволит значительно снизить давление в бензопроводе).
- Очистив крышку бензонасоса от грязи с помощью пылесоса, следует вручную снять бензопроводы, а затем нужно плоской отвёрткой поддеть и снять стопорную пластину, удерживающую бензонасос.
- После снятия пластины бензонасос можно вынуть.
- Затем следует снять с бензонасоса отстойник. Он крепится к насосу четырьмя защёлками, которые легко открываются вручную. Вместе с отстойником снимается топливные шланг, датчик, поплавок.
- После снятия всех этих деталей можно получить доступ к сетке бензонасоса, которую удерживает стопорное колечко. Нажимаем на защёлку, ослабляем колечко и снимаем старую сетку.
- Устанавливаем новую сетку (причём при установке сетки должен быть слышен характерный щелчок стопорного кольца) и собираем насос.

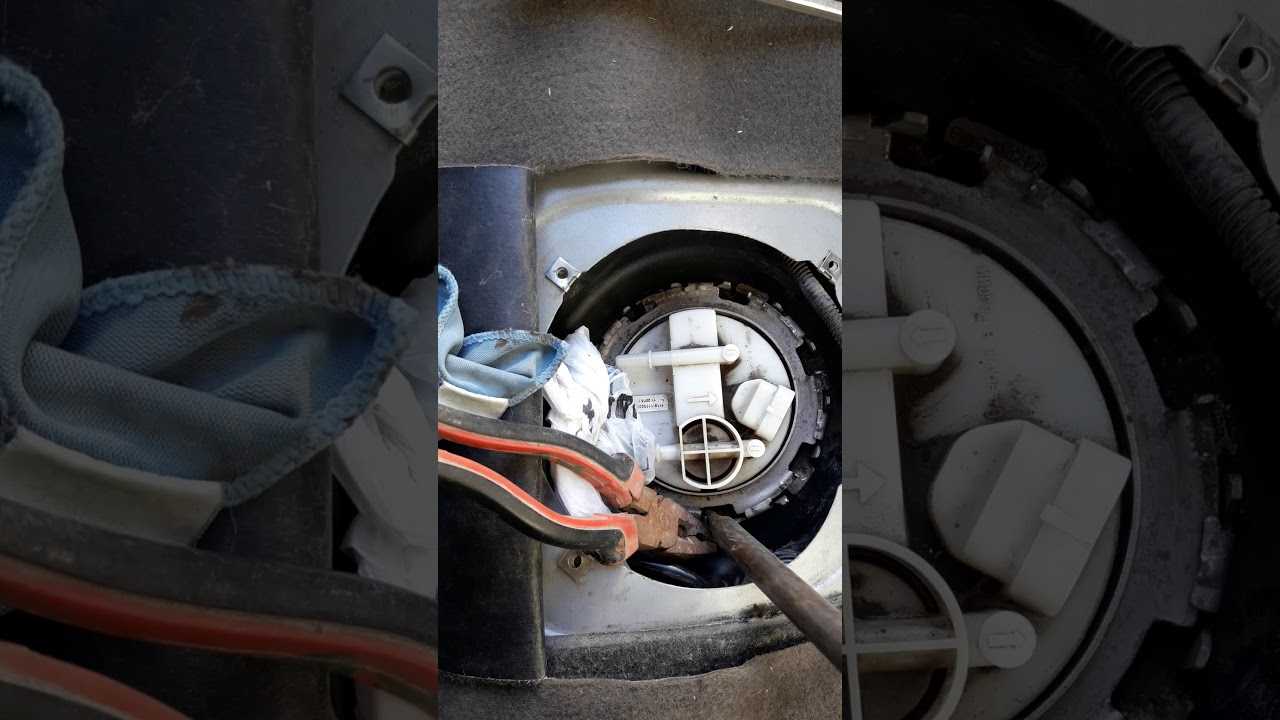

Открываем люк
Убираем грязь

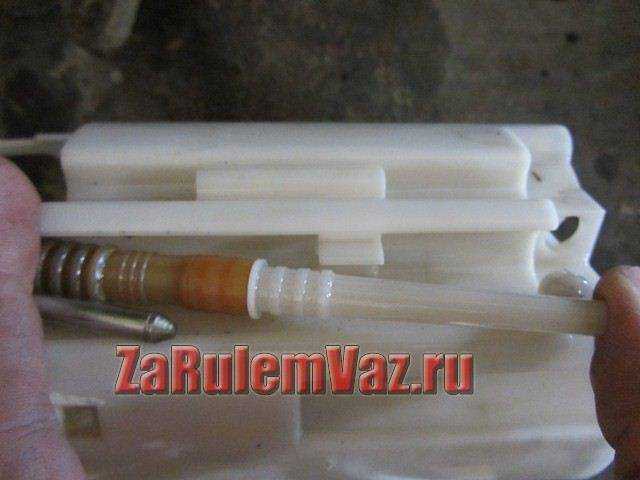

Снимаем бензопроводы
Вынимаем насос
Снимаем сетку
Проверка исправности бензонасоса на инжекторе
Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.
Этап 1. Проверка предохранителя
Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.
Этап 2. Проверка реле
Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.
Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!
Этап 3. Проверка подачи питания на БН
Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.
Этап 4. Проверка электродвигателя бензонасоса
Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.
При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.
Этап 5. Проверка фильтра грубой очистки
Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.
Этап 6. Проверка обратного клапана
Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.
1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.
