Снимаем-устанавливаем топливный насос (бензонасос) ваз 2108, 2109, 21099

Характеристики топливного насоса

Дабы определить наличие неисправностей в топливной помпе, вам необходимо обязательно знать про оптимальные параметры данного устройства.

Характеристика	Требуемые параметры
Длина штока бензонасоса	82,4 миллиметра
Выступление штока над верхней прокладкой	0,8-1,3 миллиметра
Толщина первой прокладки	0,3 миллиметра
Ход штока бензонасоса	2,5-2,8 миллиметра
Давление насоса при холостых оборотах	0,20-0,35 атмосфер

Покупка нового бензонасоса обойдется не так дорого — до 1000 рублей. Однако и такие затраты для многих высоки. А у некоторых просто совесть не позволит купить сразу новый насос, если есть возможность обойтись ремкомплектом и вернуть помпе работоспособность буквально за копейки и пару часов работы в собственном гараже.

Замена устройства

Регулировка привода бензонасоса автомобилей ВАЗ 2108, 2109, 21099

Производительность бензонасоса, а значит, и нормальная работа двигателя, напрямую зависит от того, насколько правильно отрегулирован привод бензонасоса.

Если в работе двигателя появились провалы, рывки, подергивания, снизилась приемистость на режимах средних и максимальных нагрузок или в него вообще не поступает топливо, имеет смысл провести регулировку привода бензонасоса.

Суть регулировки заключается в изменении величины минимального выступания толкателя относительно плоскости теплоизоляционной проставки и прокладок бензонасоса, с целью обеспечения оптимальной его прозводительности.

— Проворачиваем коленчатый вал до момента минимального выступания толкателя

Момент минимального выступания можно определить визуально, можно приложив к толкателю палец. Коленчатый вал медленно вращаем большой шлицевой отверткой за зубцы маховика в лючке на картере сцепления, а пальцем контролируем движение толкателя.

— Измеряем величину минимального выступания толкателя

Для этих целей есть специальное приспособление (67.7834.9506), но можно обойтись штангенциркулем. На изображении ниже измерение произведено вообще при помощи обычного сверла (1 мм). Минимальное выступание толкателя должно находится в пределах 0,8 – 1,3 мм.

Если полученное значение меньше требуемого, производительность бензонасоса будет низкой. В результате наступают негативные последствия для работы двигателя описанные выше. В противном случае (значение больше нормы — бензонасос «перекачивает») возникает «перелив» топлива в карбюраторе, так как бензонасос выдает большое давление топлива, а клапан в поплавковой камере не рассчитан на такую нагрузку.

Отрегулировать минимальное выступание можно подбором прокладок под бензонасос. Всего их две: между теплоизоляционной проставкой и двигателем (0,27-0,33 мм), между бензонасосом и теплоизоляционной прокладкой (0,79-0,80 мм).

Если выступание толкателя недостаточное, прокладку бензонасос-проставка заменяем на более тонкую, аналогичную прокладке проставка-двигатель (0,27-0,33 мм). Если выступание больше нормы, то прокладку бензонасос-проставка ставим более толстую (1,10-1,30 мм). Такую толстую прокладку можно взять в ремкомплекте бензонасоса или вырезать из листа паронита необходимой толщины. Прокладка между теплоизоляционной проставкой и двигателем не меняется и в регулировке не участвует.

В случае невозможности отрегулировать привод бензонасоса подбором прокладок необходимо заменить толкатель.

Примечания и дополнения

— Производительность бензонасоса автомобилей ВАЗ 2108, 2109, 21099 составляет 1 литр в минуту при частоте вращения коленчатого вала двигателя 2000±40 об/мин и температуре воздуха 20 гр. Давление нагнетания топлива составляет 0,21-0,30 кгс/см².

— Если прохудилась диафрагма бензонасоса, то регулировка привода может не помочь при устранении плохой подачи топлива. См. «Признаки неисправности диафрагмы бензонасоса ВАЗ 2108, 2109, 21099».

Источник

Какие бензонасосы устанавливались на автомобили ВАЗ 2108/2109

Большинство автомобилей ВАЗ 2108/2109 оснащались бензиновыми двигателями с карбюраторным впрыском горючей смеси в камеры сгорания. Инжекторными системами подачи топлива оборудовались только их последние модификации.

Таблица: серийные двигатели автомобилей ВАЗ 2108/2109

Модификация двигателя	Объем, см3	Количество клапанов, шт	Тип впрыска	Годы выпуска
ВАЗ 2108
2108	1289	8	Карбюраторный	1984–1997
21083	1499	8	1986–2005
21081	1099	8	1987–1997
2111–80	1499	8	Инжекторный	1994–2005
ВАЗ 2109
2108	1289	8	Карбюраторный	1987–1997
21081	1099	8	1988–1997
21083	1499	8	1988–2004
2111–80	1499	8	Инжекторный	1994–2004
11183–20	1596	8	1994–2004

Абсолютно все карбюраторные «восьмёрки» и «девятки» оснащались механическими топливными насосами ДААЗ производства Димитровградского автоагрегатного завода. Они выпускались и выпускаются сейчас под каталожным номером 2108–1106010.

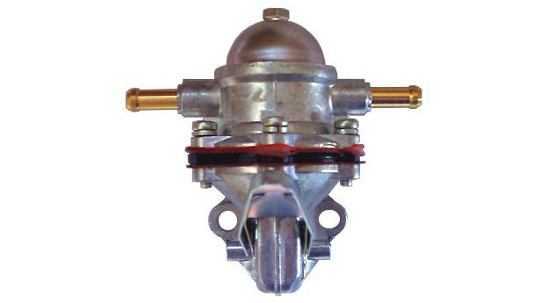

Механический топливный насос ДААЗ 2108–1106010

Инжекторные двигатели ВАЗ 2108/2109 были оснащены электрическими погружными бензонасосами, производимыми российскими предприятиями «Пекар», «Утёс», СААЗ, а также насосами совместного и зарубежного производства. На последние модификации устанавливались топливные помпы фирмы «Бош». Каталожный номер погружного электрического бензонасоса ВАЗ 2108/2109 – 2112–1139009.

Электрический насос «Бош» 2112–1139009

Проверка насоса на инжекторной «девятке»

У ВАЗ 2109 с инжекторным двигателем установлен электрический насос. Он приводится в действие, получая напряжение (12 В) от аккумуляторной батареи. Его место дислокации — непосредственно бензобак Лады. Миссия электрической помпы: доставить бензин в топливную рампу под высоким давлением. Далее из рампы горючее попадает в форсунки, которые впрыскивают его в камеру сгорания.

Если на ВАЗ 2109 инжектор не качает бензонасос, проверяются следующие элементы:

• реле бензонасоса ВАЗ 2109;
• предохранитель;
• напряжение на насос;
• провода от монтажного блока к помпе;
• давление в топливной рампе.

Исправный топливный насос должен начать работу при запуске двигателя. Звук его работы должен быть слышен под задним сиденьем. Начинаем первый этап проверки.

Этапы работы	Возможные ситуации и ваши действия
Берём индикатор напряжения и проверяем исправность реле и предохранителя, которые расположены в монтажном блоке.	Если схема подключения электрической цепи в порядке, нужно проверить подачу напряжения непосредственно на помпу. Для этого демонтируем заднее сидение автомобиля Лада 2109. Под ним находится верхняя крышка насоса и соединенный разъём провода из монтажного блока, а также сюда подводится шланг топливной магистрали. Разъединяем контакты и отвинчиваем болты на крышке.
Теперь обеспечен доступ непосредственно к насосу. Изымаем топливный насос из бензобака.	Замеряем напряжение на бензонасосе при помощи мультиметра (тестера) либо 12-вольтной лампочки. Если прибор покажет, что напряжение на бензонасос ВАЗ 2109 поступает, проблема не в электрике. Значит, следует проверять топливную систему. Ну а в случае отсутствия напряжения не стоит беспокоиться о неисправности помпы. Просто проверьте целостность провода, ведущего от монтажного блока к насосу, нет ли повреждений.
На инжекторной «девятке» следует поддерживать уровень топлива в бензобаке не мене 10 л. Это делается для того, чтобы бензонасос ни в коем случае не всосал воздух. Исправность насоса проверяем, замеряя давление в топливной рампе.	Подключаем прибор в специальное отверстие в рампе. Если напряжение в норме, а манометр не показывает давления, проблема может быть в топливном фильтре. Проверяем его целостность и пропускную способность. Если фильтр исправен, проводим проверку топливной магистрали, ведущей от бензобака к рампе.

В случае исправности всех этих деталей делаем вывод, что «полетел» сам бензонасос. Заменив помпу на новую, подключаем её и пробуем завести автомобиль. Если машина заводится, действительно проблема была в насосе. В случае отказа запуска двигателя следует более тщательно проверить топливную систему.

При отсутствии манометра производительность бензонасоса проверяется по количеству бензина, качаемого в единицу времени.

Выполнить такую проверку можно, подключив к рампе шланг и опустив его в ёмкость. Ждём, пусть топливо течёт в ёмкость одну минуту. Затем проверяем объём топлива в ёмкости. Он должен составлять от 0,5 до 1 л.

Видео инструкция по замене

На автомобилях ВАЗ 2108, 2109, 21099, 2105, 2107 выход из строя бензонасоса — довольно распространенное явление. Если он неисправен, полностью или частично прекращается подача топлива в карбюратор, что влечет за собой в ряде случаев невозможность запуска как холодного так и горячего двигателя, так же двигатель может пускаться и глохнуть, возможен нестабильный холостой ход.

Если подозрение пало на неисправность бензонасоса, то следует для начала провести его проверку. Рассмотрим проведение этой процедуры на примере двух наиболее распространенных их видов — ДААЗ и «Пекар». Они могут устанавливаться как на заднеприводных, так и на переднеприводных автомобилях.

1. Проверяем исправность и работу всей топливоподающей системы.

Снимите топливный шланг с нагнетательного штуцера бензонасоса. Несколько раз нажмите на рычаг ручной подкачки топлива. При исправном бензонасосе из него должна брызнуть сильная струя топлива. Если этого не произошло, проводим вторую проверку.

проверка исправности топливной системы автомобилей ВАЗ

2. Проверяем исправность впускного клапана.

Снимите топливный шланг с всасывающего штуцера бензонасоса (теперь у нас оба топливных шланга сняты с обеих штуцеров). Затыкаем его пальцем и нажимаем несколько раз на рычаг ручной подкачки топлива. На пальце должно ощущаться разрежение (он должен засасываться в штуцер). Если разрежение есть — бензонасос исправен, если нет — ищите неисправность в топливных магистралях или бензобаке.

разрежение на всасывающем и нагнетательном штуцерах бензонасоса — проверка исправности впускного и выпускного клапана бензонасоса

3. Проверяем герметичность выпускного клапана.

Прикладываем к отверстию нагнетательного штуцера (который к карбюратору) палец и несколько раз нажимаем на рычаг ручной подкачки. Из отверстия штуцера должна выходить струя воздуха, хорошо ощущаемая пальцем.

Причины неисправности бензонасосов автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107

Засорен или деформирован сетчатый фильтр бензонасоса

Снимаем крышку бензонасоса. Достаем фильтр. Прочищаем, промываем в бензине, продуваем сжатым воздухом. Деформированный меняем.

сетчатый фильтр очистки топлива бензонасоса ДААЗ

На бензонасосе «Пекар» и аналогичных ему фильтр можно достать вывернув всасывающий штуцер из крышки. Саму крышку можно не снимать.

Неисправны (прохудились,потрескались) диафрагмы Признаком их неисправности может служить наличие потеков топлива на корпусе бензонасоса и запах бензина от моторного масла в двигателе. Хотя и не обязательно.

Снимаем верхнюю часть корпуса бензонасоса. Вынимаем диафрагменный узел. Отворачиваем гайку на штоке и снимаем диафрагмы (их три). Меняем их на новые. Собираем все в обратной последовательности.

диафрагмы (мембраны) бензонасоса ДААЗ

На бензонасосе «Пекар» диафрагма всего одна. Извлечь ее можно сняв крышку. Для отсоединения поворачиваем ее на 90 градусов.

Неисправны клапана

Снимаем крышку бензонасоса и сетчатый фильтр. Визуально осматриваем полость бензонасоса и впускной клапан. Снимаем верхнюю часть корпуса и осматриваем выпускной клапан. Если клапана не герметично запрессованы в корпус, неплотно прижимаются, потеряли подвижность — бензонасос подлежит замене. При наличии засорения убираем его и продуваем все сжатым воздухом.

впускной и выпускной клапана бензонасоса автомобилей ВАЗ 2108, 2109, 21099

На бензонасосе «Пекар» оба клапана располагаются в крышке и оценить их состояние можно сняв ее с его корпуса.

Стерся или деформировался толкатель бензонасоса

Снимаем бензонасос со шпилек отвернув две гайки его крепления. Прокладки, теплоизоляционную проставку и толкатель оставляем не двигателе. Проворачиваем коленчатый вал так чтобы толкатель был максимально утоплен. Замеряем выступание толкателя над плоскостью верхней прокладки. Оно должно составлять 0.8 — 1.3 мм. Если выступание не укладывается в этот размер, то пытаемся его отрегулировать подбором прокладок либо меньшей, либо большей толщины, либо меняем толкатель.

измерение величины выступания толкателя бензонасоса

Меняем только внешнюю толстую прокладку, которая между термоизолирующей проставкой и бензонасосом. Продаются ремкомплекты бензонасоса с уже готовыми прокладками, но также можно вырезать самостоятельно из листа поронита.

прокладки под бензонасосом

Поломалась пружина под диафрагмами

Снимаем верхнюю часть корпуса бензонасоса, шток с диафрагмами и осматриваем пружину. Поломанную меняем.

возвратная пружина бензонасоса

Еще пять статей на сайте по топливной системе автомобилей ВАЗ

Проверка общего состояния бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2109. Для этого нужно провести следующие мероприятия:

• Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
• Несколько раз вручную нажмите на рычаг для подкачки топлива;
• Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
• Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Проверка впускного клапана

1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Проверка герметичности

Чтобы проверить герметичность впускного клапана, необходимо:

• Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
• При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
• Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Засорился или повредился фильтр

Чтобы исправить ситуацию, вам нужно:

• Снять с топливного насоса крышку, извлечь оттуда фильтр, прочистить и промыть его чистым горючим. Затем обязательно продуйте с помощью сжатого воздуха;
• Проверьте состояние фильтра. Если он деформирован, никакой ремонт не поможет. Придется поменять фильтрующее устройство;
• Если у вас стоит помпа Пекар или подобная ему, фильтр можно демонтировать за счет откручивания всасывающего штуцера из крышки. То есть крышку снимать вовсе не обязательно.

Поломка диафрагмы насоса

Вам необходимо сделать следующее ради вашего топливного насоса:

• Снять верхнюю часть корпуса топливной помпы и извлечь оттуда диафрагменный узел;
• Открутите на шток гайку, а затем вытащить 3 диафрагмы;
• Заменить вышедшие из строя элементы на новые. Они доступны в любом ремкомплекте для топливного насоса ВАЗ 2109;
• Соберите узел в обратной последовательности;
• Если у вас помпа Пекар, здесь диафрагма только одна. Ее можно извлечь, демонтировав крышку;
• Чтобы отсоединить диафрагменный узел, поверните его на 90 градусов.

Обязательно параллельно проверьте состояние пружинки, расположенной под диафрагмой. Для этого нужно снять верхнюю часть корпуса помпы, извлечь шток диафрагмы и посмотреть на текущее состояние пружины. Если она сломана, деформирована или не обладает упругостью, замените элемент.

Неисправности впускного и выпускного клапана

Если оба клапана вызывают сомнения относительно своей работоспособности, придется предпринять определенные меры.

1. Снимите крышку с топливного насоса и удалите фильтр сетчатого типа.
2. Оцените визуально состояние полости насоса и впускного клапана.
3. Демонтировав верхнюю часть корпуса помпы, вы сможете взглянуть на выпускной клапан.
4. Если оба клапана недостаточно герметично установлены, они плохо прижаты или стали неподвижны, меняйте весь насос полностью.
5. Обнаружив следы засорения клапанов, удалите их, продуйте корпус сжатым воздухом.

В случае с насосом Пекар два клапана располагаются в крышке, потому чтобы оценить их состояние, просто снимите крышку с корпуса топливной помпы.

Повреждение толкателя

Не редко отказ в работе бензонасоса связан с повреждением толкателя. На этот случай у нас приготовлена отдельная инструкция.

1. Снимите помпу со шпилек, открутив крепежные гайки. Вставка теплоизоляции, толкатель и прокладки при этом остаются на моторе.
2. Прокрутите коленвал, чтобы максимально выдвинуть толкатель.
3. Замерьте расстояние, на которое выступает толкатель относительно верхней прокладки. В норме показатель составляет 0,8-1,3 миллиметра.
4. Если выступ меньше или больше, попробуйте его отрегулировать, используя более толстые или тонкие прокладки.
5. Между термоизоляционной вставкой и насосом имеется внешняя прокладка с наибольшей толщиной. Менять при регулировке выступа нужно именно ее.
6. Новые прокладки доступны в ремкомплектах, хотя многие делают из своими руками. Для этого потребуется кусочек паронита.

Общие причины

Инжектор/карбюратор:

1. Забит или деформирован топливный фильтр. Он засоряется, если заливали некачественное топливо (с примесями, ржавчиной и т.д.). Снимите крышку с бензонасоса, достаньте фильтр, промойте бензином и продуйте сжатым воздухом. Рекомендуется также промыть топливную систему. При деформации топливного фильтра, необходима его замена.
2. Перегиб топливного шланга. Эта неисправность возникает во время ремонта машины и при установке агрегатов вблизи топливной системы. В этом случае устраняется перегиб или проводится замена шланга.
3. Перегиб топливной трубки. Происходит в результате механического повреждения днища при ударе. Как и в случае со шлангом, при необходимости заменяем её.

Порядок замена бензонасоса ВАЗ на Лада Гранта

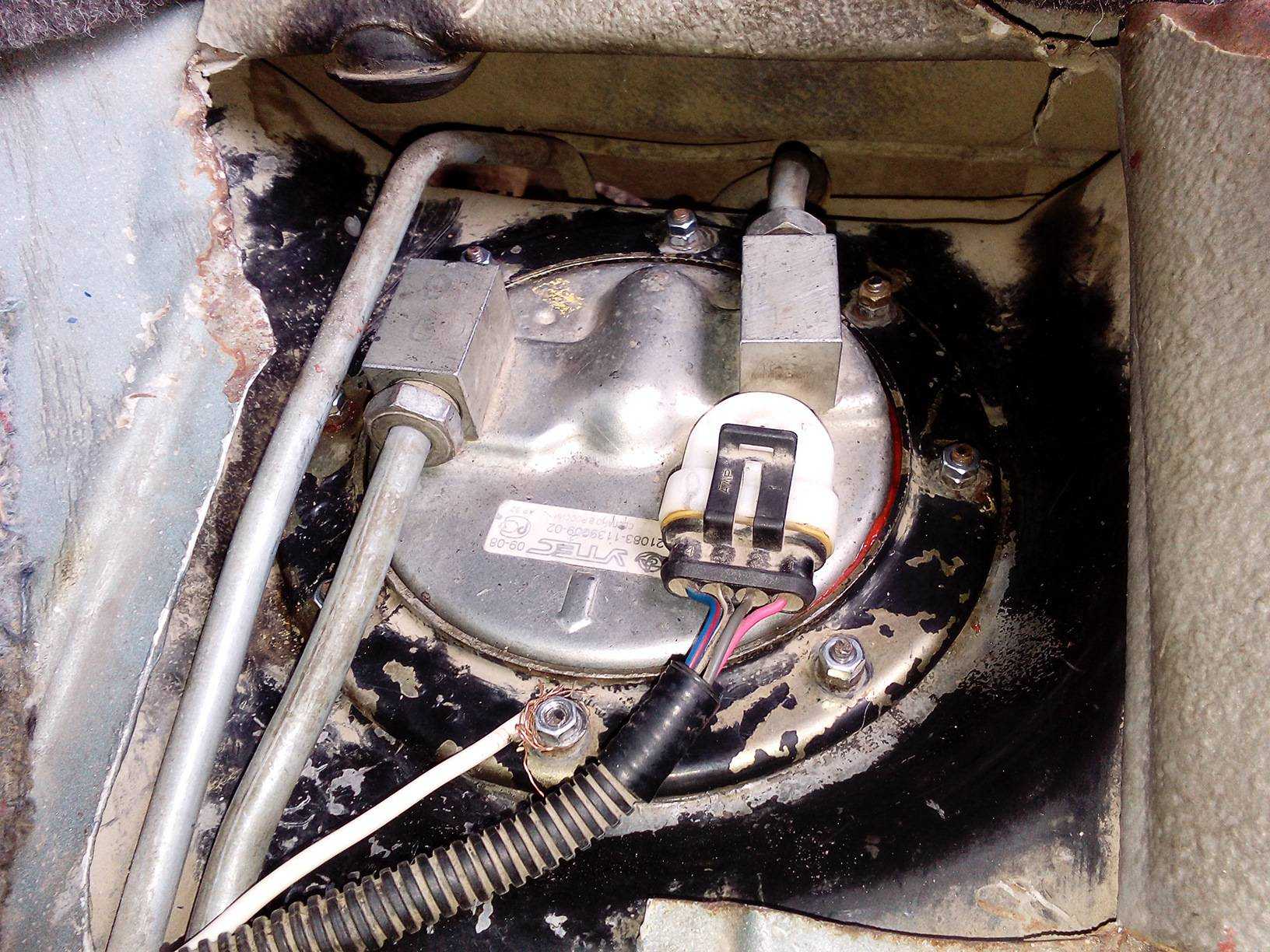

1. Открываем монтажный блок предохранителей, который находится на торпеде слева от водительского места, и вынимаем нужный нам элемент, который отвечает за бензонасос.
2. Приподнимаем и вынимаем диван заднего сидения, после чего снимаем под ним обшивку
3. С правой стороны ест черный лючок. Под его крышкой находится доступ к бензонасосу
4. С помощью крестовой отвертки откручиваем четыре винта и снимаем крышку люка
5. После доступа к бензонасосу отсоединяем клемму питания и трубопроводы.
6. С помощью молотка и отвертки откручиваем против часовой стрелки стопорное кольцо, с помощью которого бензонасос фиксируется в баке автомобиля.
7. Убрав с помощью ветоши пыль и грязь в районе верхней части бензонасоса, аккуратно извлекаем его и производим замену.
8. Собираем в обратном порядке

Замена сеточки и очистка бензонасоса

1. После того, как пластиковый стакан бензонасоса был извлечен из бензобака, аккуратно отщелкиваем четыре пластиковых защелки и снимаем нижнюю часть стакана
2. Как правило, в стакане будет присутствовать огромное количество грязных отложений, а сеточка будет полностью залеплена грязью.
3. С помощью отвертки снимаем сетку и тщательно чистим все детали бензонасоса.
4. Ставим новую сетку (фильтр грубой очистки), собираем и устанавливаем бензонасос в бак.

Источники информации:

Источники

• http://expertvaz.ru/2109/benzonasos-karbyurator.html
• http://xn—80aaecx8b1a.xn—p1ai/что-делать-если-перестал-качать-бензо/
• http://remontauto-vaz.ru/page/priznaki-neispravnosti-i-zamena-benzonasosa-na-lada-granta-svoimi-rukami

Как заменить топливный насос или же он самый бензонасос?

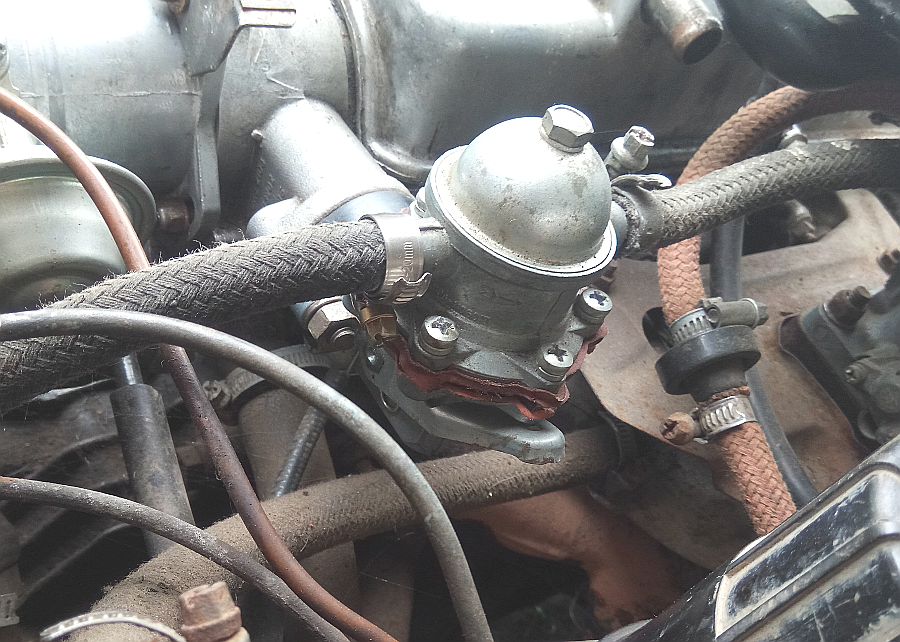

Снятие: 1) Сперва отсоедините оба шланга от насоса, а если быть более точнее, то вам нужно отсоединить от насоса левый и правый шланг, для этого:

1. Возьмите отвертку в руки, и после чего ослабьте отверткой винт левого и после чего правого хомута крепления шланга.

2. Далее отсоедините оба шланга, от штуцеров, которые находятся на самом топливном насосе.

Примечание! Шланги можно снимать в любом порядке, как таковой последовательности при снятии у них нет!

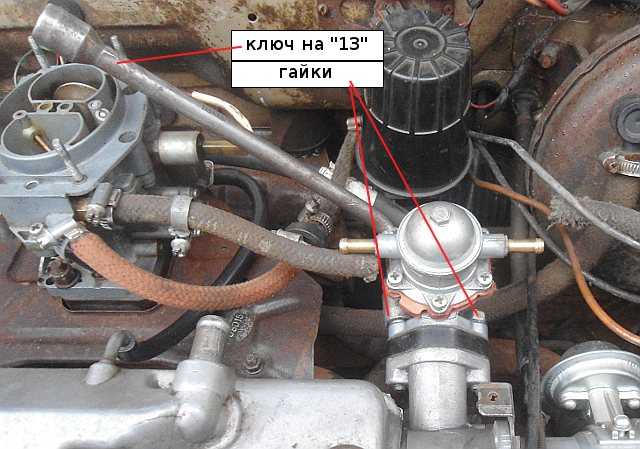

2) Затем отверните гаечным ключом, обе гайки крепления топливного насоса к двигателю.

3) И после чего извлеките топливный насос из шпилек, тем самым сняв его с двигателя автомобиля.

Замена прокладок топливного насоса:

1) После снятия насоса, где он располагался, сразу же за ним устанавливается наружная уплотнительная прокладка, которую нужно снять и желательно заменить на новую.

Примечание! Размер новой наружной уплотнительной прокладки, составляет 0.75 мм!

2) Далее на том же месте где располагалась наружная уплотнительная прокладка, находится теплоизоляционная проставка, которую так же вам нужно будет снять, для того что бы подобраться к внутренней прокладки.

Примечание! Внутри теплоизоляционной проставки находится толкатель, который при деформации нужно заменить на новый!

3) После снятия теплоизоляционной проставки, на шпильках останется сидень последняя внутренняя уплотнительная прокладка, которая так же подлежит замене при прогорании.

Примечание! Размер новой внутренней уплотнительной прокладки, составляет 0.30 мм!

Установка: 1) Сперва установите новую внутреннюю уплотнительную прокладку, на теплоизоляционную проставку.

2) Затем установите теплоизоляционную проставку, совместно с новой внутренней уплотнительной прокладкой, на свое посадочное место.

Примечание! Если вы извлекали ранее толкатель из теплоизоляционной проставки, то в таком случае установите его обратно!

3) Далее установите наружную прокладку на свое место.

4) Следом проверьте присутствует ли на картер сцепления небольшая заглушка, если она там есть, то в таком случае снимите ее, потому что под ней находится маховик, который нужно будет проворачивать в дальнейшем.

5) После снятия заглушки, приложите палец своей руки на кончик толкателя «верхняя стрелка», и в это же время при помощи отвертки, понемногу проворачивайте маховик за его зубья «нижняя стрелка».

Примечание! Проворачивать маховик нужно до того, пока вы не почувствуете рукой минимальное выступание толкателя!

6) Когда будет достигнуто минимальное выступание толкателя из проставки, воспользуйтесь двумя металлическими линейками, и при помощи них произведите замер выступа толкателя из проставки, как показано на рисунке:

Примечание! Выступание толкателя из проставки, должно быть в пределах 0.8-1.3 мм, если выступ толкателя на вашем автомобиле выходит за рамки, то его нужно привести в норму, как его привести в норму, читайте в рубрике «Важно»!

7) После всех проделанных операций, установите новый топливный насос, в обратном порядке снятию.

Примечание! При установке насоса, обратите свое внимание на стрелку которая на нем изображена, при установке эта стрелка должна быть строго направлена в сторону карбюратора!

Важно! 1) Что бы привести выступ толкателя в норму, для этого: 1. Замените наружную прокладку на более тонкую, если выступ толкателя менее 0.8 мм! 2

А в том случае если выступ толкателя превышает 1.3 мм, тогда замените эту же самую наружную прокладку, только на этот раз уже на более толстую!

2) При проворачивании маховика, коробку устанавливайте на нейтральную передачу!

Источник статьи: http://vaz-russia.com/remont-vaz-2108/zamena-benzonasosa-na-karbyuratornyih-vaz-2108-vaz-2109-vaz-21099.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
