Замена ремня грм на ваз 2108, ваз 2109, ваз 21099

Подготовительные работы

Чтобы заменить ремень ГРМ, требуется провести подготовительную работу, чтобы добраться до него. Для этого поднимаем капот и снимаем патрубок воздушного фильтра, открутив крепления удерживающего хомута ключом. Далее снимается защитный кожух ремня, для чего нужно раскрутить три болта, которые его удерживают. Делается это обычным рожковым ключом. В открывшемся пространстве будет виден ремень ГРМ, который и требуется заменить.

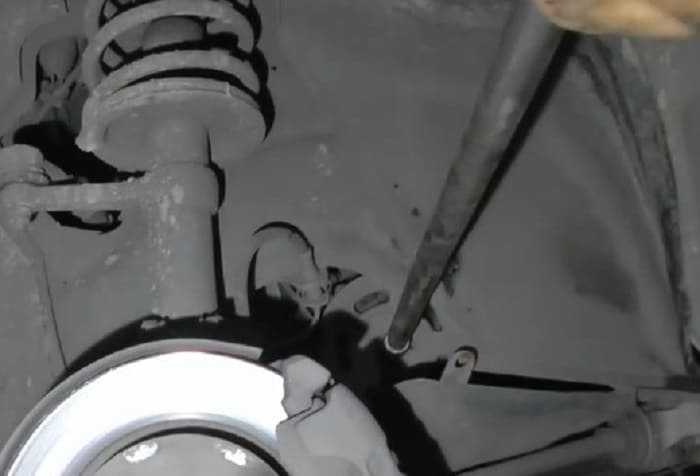

Предварительно снимается переднее правое колесо и защита под ним, чтобы добраться до шкива коленчатого вала, который приводит в движение газораспределительный механизм посредством ремня. В кабине ставим рычаг в положение четвертой передачи и просим помощника нажать на педаль тормоза. Головку на 19 устанавливаем на длинный вороток, чтобы было удобно добраться до шкива коленвала, который отворачиваем, для чего придется приложить определенные усилия. После того как болт сорван, можно ставить нейтральную передачу и не удерживать педаль тормоза.

Сверху из открытого капота ослабляется гайка, удерживающая натяжение ремня генератора, это лучше делать при помощи специального карданчика, на который насадить головку ключа. Шкив генератора пододвигается таким образом, чтобы можно было без помех снять ремень. После этого снимают шкив коленчатого вала, чтобы была видна шестерня.

Натяжение ремня

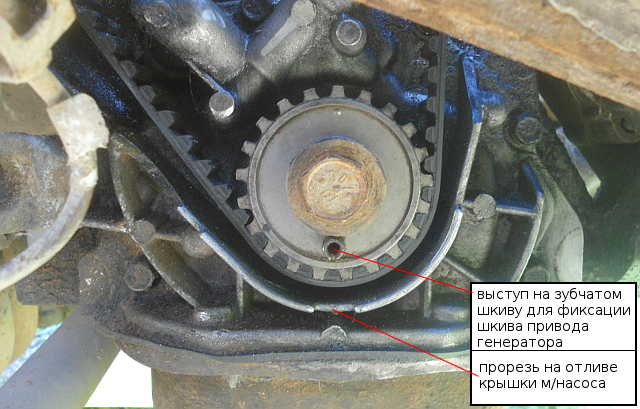

Если после проворачивания коленчатого вала установочные метки совпадают, производят окончательное натяжение ремня ГРМ. Для этого в приводе используют натяжной ролик, который установлен на эксцентрике. Провернуть его можно гаечным или специальным ключом, это зависит от механизма натяжения. Если на ролике имеется специальная гайка, её проворачивают ключом по часовой стрелке, затем фиксируют гайку на оси ролика. Если на ролике вместо натяжной гайки имеются два отверстия, натяжение выполняют специальным ключом.

Когда такой ключ отсутствует можно вставить в отверстия два болта подходящего диаметра. Далее между ними вставляют мощную отвёртку. Проворачивая её по часовой стрелке, натягивают привод газораспределительного механизма. Правильная настройка регулировка привода ГРМ важна, это обеспечит достижение характеристик силового агрегата, которые гарантирует изготовитель моторов. Если что-то выполнено неправильно, ремень ГРМ сползает к двигателю, может оборваться, что приведёт к аварийной остановке мотора. Для проверки правильности натяжения ремня привода ГРМ его двумя пальцами проворачивают (скручивают) вокруг своей оси, после чего он должен вернуться в первоначальное положение.

Установка

Теперь непосредственно о том, как вернуть на место уже новый ремешок ГРМ. Сложного тут также ничего нет, но посмотреть наглядные видео, изучить инструкцию все же советуем.

Как только вы осмотрели состояние узла и решили что-то поменять, приступайте к сборке механизма.
Сподручнее работу выполнять так, чтобы все надписи были повернуты в вашу сторону, то есть в сторону правого крыла автомобиля.
Поставьте на место шкив, если не потребовалась его замена.

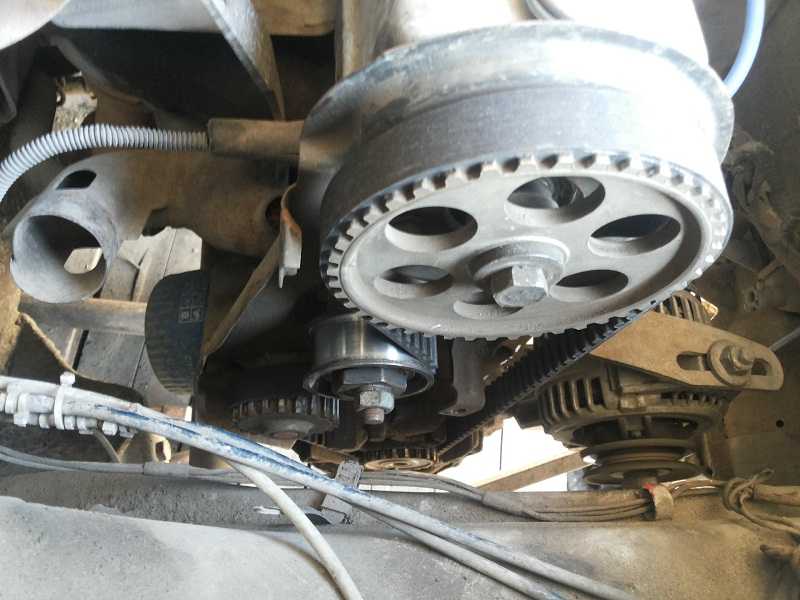

Далее надевается ремень. Причем надевать следует сначала на нижнюю шестерню, а потом уже на верхнюю. Не наоборот.
Убедитесь, что отсутствуют провисания.

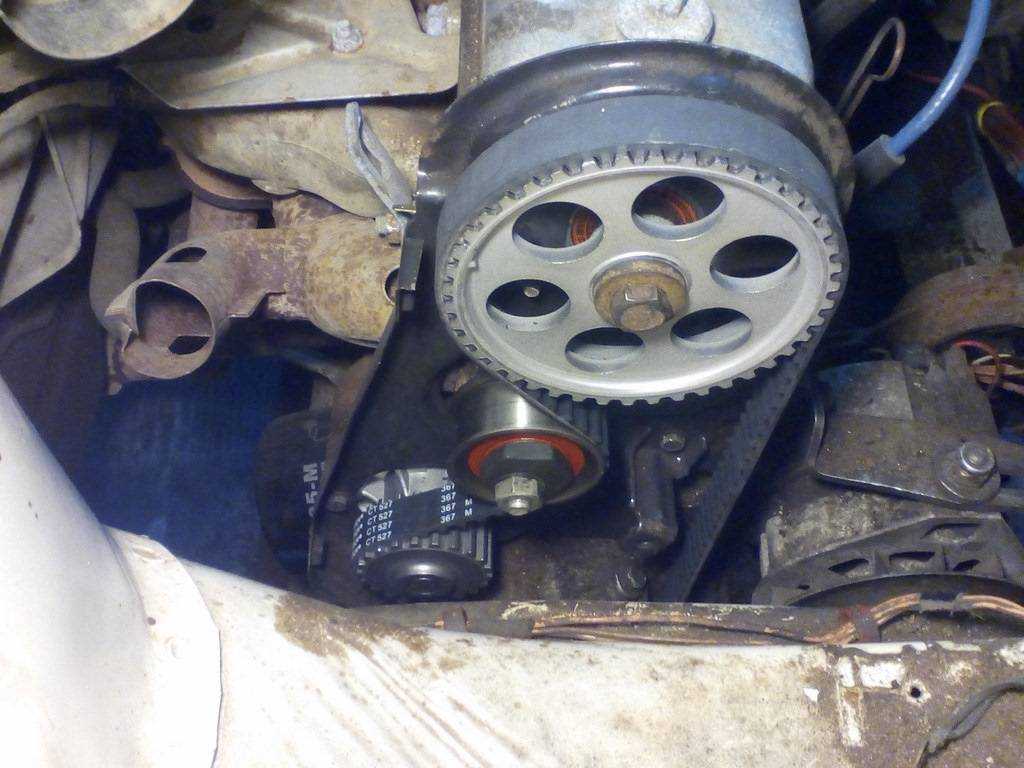

Заведите ремень газораспределительного механизма за водяную помпу и натяжной ролик.
Подтяните натяжной ролик, используя специальный ключ.
При отсутствии такового ключа используйте простой ключ и отвертку.
Обязательно отрегулируйте новенький ремешок должным образом. Регулировка выполняется до того момента, когда его вы уже не сможете провернуть на угол более 90 градусов. Это оптимальный вариант натяжка ремешка для ВАЗ 2109.

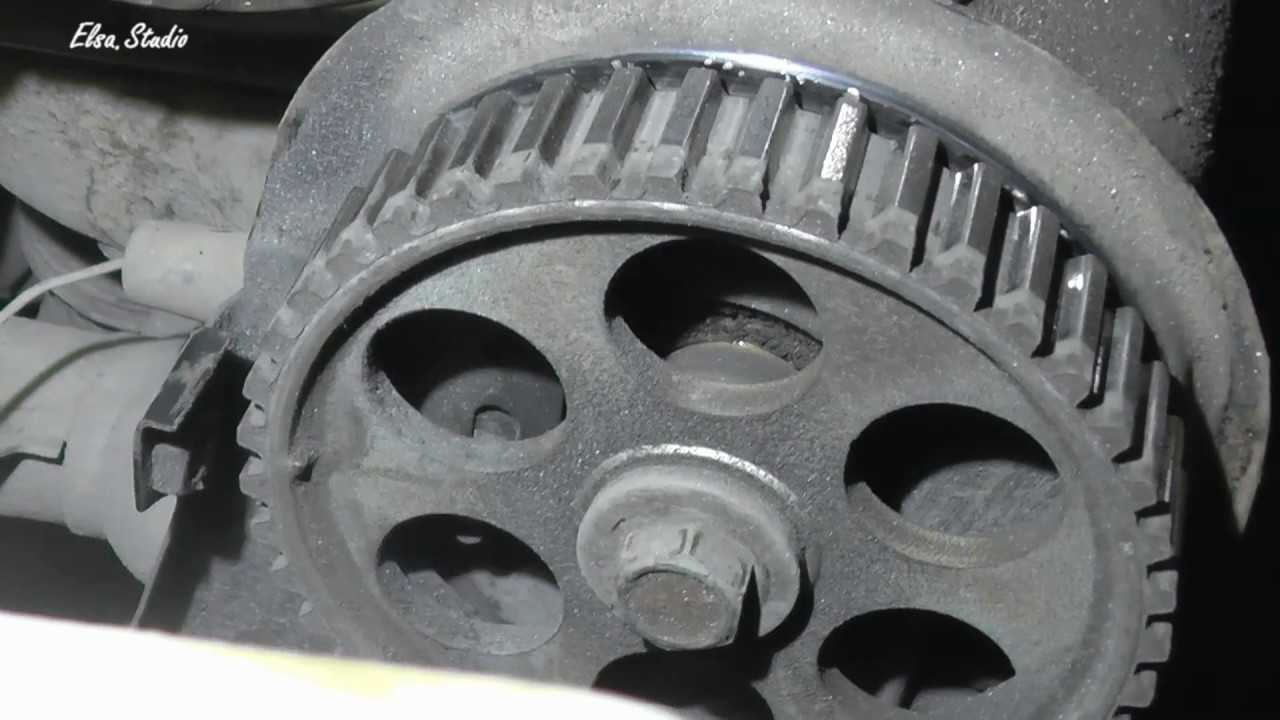

Проверните несколько раз шкив. Это позволит удостовериться, что метки на шестеренке газораспределительного механизма и на маховике имеют правильное положение.
Если метки по каким-то причинам не совпали, у нас плохие новости. Вам придется вновь снимать ремешок, и регулировать положение заново.

Трещина на ремешке

Основная сложность в замене ремешка ГРМ заключается не в проблематичности выполняемых процессов, а во времени, которое необходимо затратить на ремонт.

Грамотный подход, внимательность и использование качественного нового ремня позволит без проблем восстановить работоспособность газораспределительного механизма и сэкономить не одну сотню рублей на посещении автосервиса.

Когда требуется замена

Ремень ГРМ отвечает за работу газораспределительного механизма.

Старайтесь всячески избегать обрыва ремня в процессе движения, иначе это может негативно сказаться на состоянии двигателя и стоимости его ремонта.

Наиболее опасным является контакт, «встреча» между двумя основными элементами — поршень и клапан. При этом узел деформируется, требуется дорогостоящее восстановление автомобиля.

Существует несколько основных критериев, которые говорят о необходимости замены узла.

Признак износа	Особенности
Естественный износ	Каждый элемент имеет определенный ресурс, запас прочности, выше которого он «прыгнуть» может лишь в редких исключениях. Для ремней ГРМ у девяток он составляет 50-60 тысяч километров
Визуальные признаки износа	Если изучить состояние ремешка, при наличии неисправностей это будет проявляться в виде дефектов, трещин, отслоений по краям. Все это говорит о том, что дальше эксплуатировать авто с таким ремешком нельзя, требуется замена
Масло или ОЖ на поверхности	Очередной признак того, что ремешок отживает свое и нуждается в замене. Параллельно не забудьте проверить, нет ли течи их системы охлаждения и масляных каналов
Перетянуть ремешка	Когда еще эксплуатационный срок не подошел к концу, ремешок все равно может ослабляться. Чтобы устранить это, проводится его натяжение. Но со временем натяжка достигает предела, ремешок перетягивается и более вернуться в нужное положение не способен. Под замену и только
Износ зубьев	Если возникли неполадки с зубьями, при движении ремень начинает попросту проскальзывать во время вращения коленчатого вала. Тут придется менять шестерни и сам ремень

Трещина на ремешке

Как выбрать качественные детали

Покупайте распредвал от надежной и проверенной временем компании, например- ПАО «Автоваз». На упаковке есть пломба с голограммой. Она переливается на свету и на ней изображён фирменный значок компании. Также на коробке есть стикер со штрих-кодом. Деталь упакована в синюю полупрозрачную плёнку. Внутри упаковки есть штамп отдела ОТК. Рокеры покупайте вместе с регулирующими болтами. Есть рычаги нового и старого образца. В них отверстия отличаются по диаметру и количеству пропилов. Если вы купите рокеры и болты по отдельности, есть вероятность, что они не подойдут друг другу.

Прочитайте, может пригодится: Масляный фильтр имеет недостаток

Периодичность

Инструкция по эксплуатации автомобиля рекомендует заменять ремень ГРМ на ВАЗ 2109 при пробеге 75 тыс. км. Специалисты рекомендуют делать это немного раньше указанного срока производителем автомобиля.

Менять ремень ГРМ на ВАЗ желательно при пробеге примерно 60 тыс. км. Иногда это приходится делать ещё значительно раньше. Это может быть в том случае, когда в зону работы привода попадает моторное масло, оно разрушает структуру ремня. Рекомендуется периодически осматривать передачу, состояние рабочей зоны ремня. При появлении малейших протечек моторного масла их незамедлительно устраняют.

Почему обрывает ремень грм на ваз 2109.

Многие задаются вопросом почему обрывает ремень грм уже только после того, как это случилось. Вам повезет если такая поломка произойдёт, например где-нибудь во дворах при прогреве двигателя, а не на трассе между городами. Поэтому, что бы Вы не попадали в такие ситуации, необходимо знать почему это происходит.

Причин обрывов ремня несколько:

Естественный износ детали.
Покупка бракованного ремня.
Попадание на ремень технических жидкостей.
Неисправность деталей привода грм.

Давайте обсудим каждый пункт подробнее.

Естественный износ детали.

В процессе работы ремень не только стирается, но и гнётся, в результате, чего возникают микротрещины, которые, в последствии, вырастают и приводят к обрыву ремня.

У каждого узла есть свой срок службы. Ремень газораспределительного механизма восьмиклапанного двигателя ВАЗа период работы составляет 60 тысяч километров.

Попадание на ремень технических жидкостей.

На ремень грм запросто может попасть масло или охлаждающая жидкость. Масло попадает из-за износа сальников распредвала и коленвала, а антифриз может вытечь при износе помпы.

Неисправность деталей привода грм.

К деталям привода грм относятся:

Шестерни распредвала и коленвала.
Натяжной ролик
Шестерня привода помпы

За многие тысячи километров шестерни газораспределительного механизма изнашиваются и повышается возможность перескока ремня через зуб шестерни.

Из-за некачественного ролика натяжения ремня или из-за его долгой эксплуатации он может заклинить. Так же не следует перетягивать ремень. Очень сильно перетянутый ремень начинает свистеть и может очень быстро порваться.

В процессе работы подшипники помпы изнашиваются и у вала помпы появляется люфт, в результате, чего шестерня привода помпы стоит криво и ремень грм начинает сползать и тереть о защитный кожух или об блок.

Замена помпы

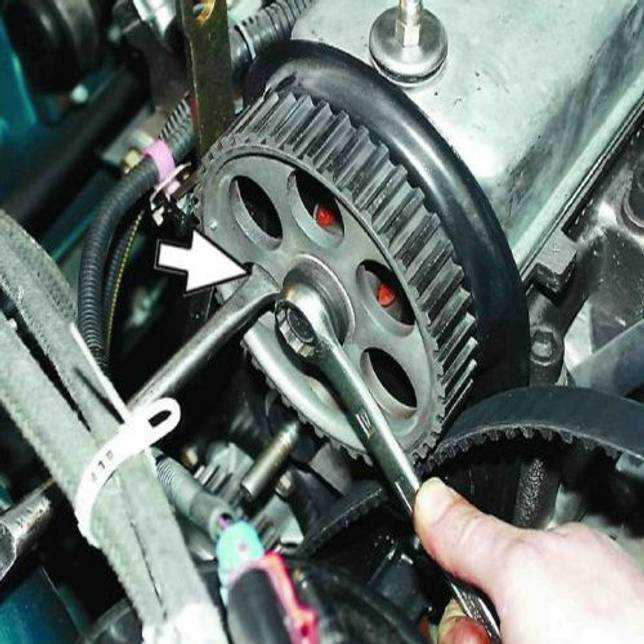

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний.

Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт крепления крышки, три болта крепления помпы.

Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.

Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.

Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее.

Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.

Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

Замена Грм Ваз 21099 Инжектор

Ремень ГРМ на автомобиле ВАЗ 21099 инжектор: как поменять

Девять генераторов привода

На заводском оборудовании автомобили Lada Samara оснащены 3 типами бензиновых агрегатов объемом 1.1.1.3 и 1.5 литра. На всех этих двигателях механизм газораспределения приводится в действие ремнем ГРМ. Производитель советует менять этот расходник каждые 50000 км.

Это несвоевременно замена Ремень ГРМ на двигателях приводит к дорогостоящему ремонту головки блока цилиндров. Замена ремня ГРМ на автомобилях ВАЗ 2108, 2109, 21099. Исключение составляют машины, оснащенные 1,5-литровым двигателем. Поршни этого двигателя имеют заводские штампы для клапанов.

Поменять ремень ГРМ на ВАЗ 21099 своими руками, если установлен инжектор, никаких специальных способностей не требуется. Если автомобиль оснащен карбюратором, процедура такая же, но шкив коленчатый вал удаляется по-другому.

Разборка: часть 1

Замена ремня ГРМ на ВАЗ не очень трудоемкая процедура, но, как и любая работа с двигателем, требует осторожности, бдительности и терпения. Неточности приведут вас прямиком к мыслителю, и вы не упадете с легким испугом

Список необходимых запасных частей:

Зубчатый ремень.
Водяной насос (насос) с прокладкой.
Натяжной ролик.
Штырь
Ремень ГРМ ВАЗ 2108-99.
Авто Герметик.

Кроме того, вам понадобится помощник.

Снимите старый ремень

Сначала нужно поставить рычаг переключения передач в нейтральное положение, поставить автомобиль на ручной тормоз, открыть капот и поставить задние колеса под задние колеса. Замена ремня ГРМ для инжектора ВАЗ 21099:. Замена ремня ГРМ на ГРМ ВАЗ 2108-09. Калина инжекторная на ВАЗ 21099. Далее нужно достать домкрат, сумку с инструментами и запасное колесо. Все. Вы можете продолжить.

Установка

Как только вы осмотрели состояние узла и решили что-то поменять, приступайте к сборке механизма.
Сподручнее работу выполнять так, чтобы все надписи были повернуты в вашу сторону, то есть в сторону правого крыла автомобиля.
Поставьте на место шкив, если не потребовалась его замена.
Далее надевается ремень. Причем надевать следует сначала на нижнюю шестерню, а потом уже на верхнюю. Не наоборот.
Убедитесь, что отсутствуют провисания.
Заведите ремень газораспределительного механизма за водяную помпу и натяжной ролик.
Подтяните натяжной ролик, используя специальный ключ.
При отсутствии такового ключа используйте простой ключ и отвертку.
Обязательно отрегулируйте новенький ремешок должным образом. Регулировка выполняется до того момента, когда его вы уже не сможете провернуть на угол более 90 градусов. Это оптимальный вариант натяжка ремешка для ВАЗ 2109.
Проверните несколько раз шкив. Это позволит удостовериться, что метки на шестеренке газораспределительного механизма и на маховике имеют правильное положение.
Если метки по каким-то причинам не совпали, у нас плохие новости. Вам придется вновь снимать ремешок, и регулировать положение заново.

Обратная сборка узла

Загрузка …

Пошаговая инструкция замены

Почему свистит ремень генератора при запуске двигателя или кондиционера

Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.

Пошаговая инструкция для проведения технических работ с системой ГРМ:

Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
При помощи ключа трещотки открутить кожух ремня ГРМ.
Специальным ключом нужно ослабить натяжитель ремня.
Затем открутить шкив привода.
Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
Затем освободить натяжитель от давления в пружине.
Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
Заменить натяжители.
После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
Затем можно надеть ремень ГРМ.
После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
После выполненной сборки нужно завести двигатель.
Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.

ролик со скрытой пружиной

ролик с конструкцией внешней пружины

Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.

Неисправности после замены роликов ГРМ

В большинстве случаев, после проведения замены натяжителей ремня ГРМ, автовладелец не встречает никаких проблем. Однако, как показала практика, неисправности могут проявить себя спустя некоторое время.

Неисправности и способы устранения:

Неисправность 1: Аккумулятор плохо заряжается, после нескольких часов простоя автомобиль не заводится. Также в бортовой электросети наблюдаются перепады напряжения.

Способ решения: Скорее всего во время установки ремня ГРМ, водитель неверно настроил положения шестерен вала, по отношению к шестерни генератора. Следствием чего стали проявляться сбои в бортовой сети. Они возникают из-за асинхронной работы выше описанных шестерен. Для устранения данной проблемы следует всего лишь выполнить отладку положения шестерен вала, генератора. После проведения дополнительной настройки проблема уходит.

Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.

Способ решения: В большинстве случаев, такая проблема встречается при установленной модифицированной панели щита системы ГРМ. Такие поломки происходят из-за того, что положение роликов было не откалибровано, в следствии чего ремень был перетянут. Для устранения данной неисправности стоит снять один из роликов, затем надеть ремень. После этого установить снятый ролик обратно на панель. Затем проводить настройку его положения. Саму настройку нужно проводить при помощи специального ключа, которым нужно затягивать дополнительные винты на натяжителе. Во время настройки положения ролика следует также выполнять проворот ремня, чтобы удостовериться в отсутствии чрезмерного давления на нем.

При появлении любых других неполадок в работе двигателя после проведенной замены роликов, простым решением будет:

Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.

Несмотря ни на что хотелось бы подчеркнуть, что автомобиль ВАЗ 2109 хоть и является детищем отечественного автопрома, но при должном уходе может не один год прослужить своему владельцу.

Как заменить рамень ГРМ на ВАЗ 2108 — 21099

Можно сказать, что ремень довольно современная и функциональная конструкция, и большая часть современных двигателей использует именно его. Если сравнивать с цепью, то ремень имеет намного больше преимуществ.

Эти преимущества следующие: состояние привода грм намного легче проверить, намного легче заменить сам ремень грм, уменьшается количество шума и также уменьшается количество потерь, так как с цепью происходит потеря между башмаком цепи и самой цепью. Но ремень имеет и свои недостатки, несмотря на огромные достоинства. Иногда случается обрывание ремня.

Если происходит обрывание ремня ГРМ, то клапана становятся согнутыми, а поршни портятся. Хотя, обрыв его случается довольно редко, и если вы следите за состоянием ремня и меняете его, обрывания не произойдет.

А теперь самое интересное – установка нового ремня

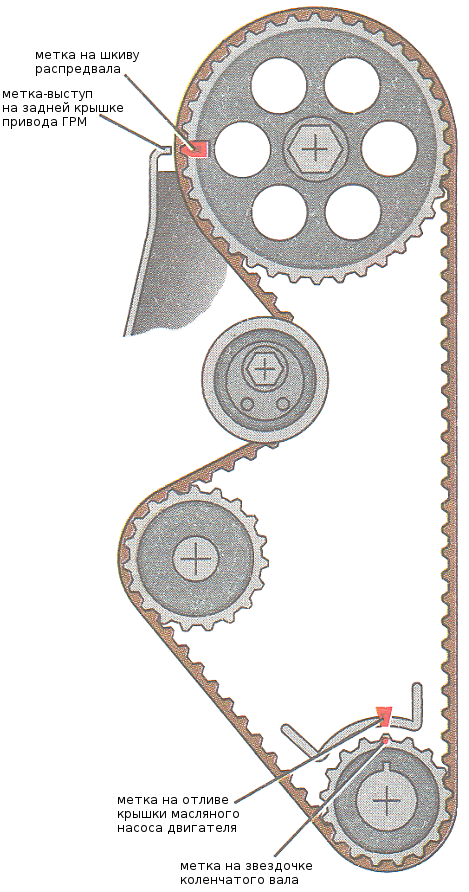

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Как натянуть ремень ГРМ в ВАЗ 21099?

Ремень является одной из главных составляющих газораспределительного механизма. От его состояния зависит синхронная работа валов. Если он износился, то натяжение снижается, то вся головка блока цилиндров может выйти из строя. Непоправимый вред ГРМ может привести его разрыв.

При встрече клапана с поршнями может произойти их деформация и повреждение поверхности стенок цилиндров. На восстановление газораспределительного механизма придется хорошо потратиться. Поэтому своевременная замена или натяжка ремня ГРМ ВАЗ 21099 1 – это необходимая превентивная процедура в техобслуживании после каждых 50 тысяч км пробега.

Контроль состояния натяжения ремня ГРМ

Процедура осмотра степени износа и контроля натяжки ремня ГРМ ВАЗ 21099 для автомобиля с инжектором более проста. Как правило, автовладельцы выполняют данную процедуру после 15-20 тыс. км пробега и зачастую своими руками.

На этапе подготовки необходимо снять крышку привода газораспределительного механизма и приготовить ключ для ролика натяжения ремня. Далее контролируют степень износа ремня привода. Для этого требуется тщательно осмотреть его по всей длине, поворачивая коленвал по ходу часов.

При наличии дефектов, таких как трещины, расслоение, разрушение зубьев, а также наличие высокой степени масленого загрязнения, то пришло время его заменить. Но, если он в удовлетворительном состоянии, то стоит проверить только степень натяжения ремня.

Для газораспределительного механизма важно, чтобы ремень имел оптимальное натяжение. Перетяжка и расслабление крайне нежелательны. Проверку проводят вручную

Делая небольшое усилие, подхватив двумя пальцами ремень и разворачивают его под прямым углом. Если требуется приложить усилие для разворота, то это значит, что он перетянут. Но если его легко развернуть на больший угол, то требуется его дополнительная подтяжка

Проверку проводят вручную. Делая небольшое усилие, подхватив двумя пальцами ремень и разворачивают его под прямым углом. Если требуется приложить усилие для разворота, то это значит, что он перетянут. Но если его легко развернуть на больший угол, то требуется его дополнительная подтяжка.

Регулировать натяжение необходимо ключом №17. Чтобы сделать натяжку оптимальной, вращают натяжной ролик при этом либо необходимо ослабить, либо подтянуть его. После этого проверяют натяжение ремня и затягивают гайку крепления, не прилагая больших усилий. На завершающем этапе в обязательном порядке необходимо проконтролировать совпадение меток установки ГРМ двигателя.

Замена ремня ГРМ

Многих волнует вопрос, как правильно натянуть ремень ГРМ ВАЗ 21099. Эта процедура более трудоемкая требует соблюдения определенных технических приемов. Начинают с демонтирования изношенного ремня. Необходимо снять защитную крышку. Далее, начиная с шестерни распредвала, снимают с генератора, отпуская стопорный болт сверху, необходимо передвинуть генератор к двигателю. Если ремень ослаб, его снимают.

После выставления вала по меткам, которые должны совпасть по корпусу сцепления и на маховике, отпускают ролик натяжения. Далее удаляют ремень с шестерни распредвала. Затем снимается правое колесо, подняв автомобиль домкратом. Поворачивая рулевое колесо до упора вправо, необходимо снять защитный щиток под правой колесной аркой, открутив 3 болта. После того, как откручивают крепление шкива, ремень можно снять.

Как натянуть ремень ГРМ ВАЗ 21099 с карбюратором

Начиная эту процедуру, надо помнить, что автомобиль должен быть холодным и соблюдать все правила техники безопасности. Для ее проведения понадобится помощник. Начинают с заведения ремня по шестерню коленвала. Далее он накидывается на колесо распредвала. Затем его натягивают на зубчатый шкив водяного насоса.

Заводить его надо справой стороны. После закрепления коленвала, его надевают на генератор. Регулирование натяжения проводят как указано выше. Опять контролируют метки и ставят на место защитный щит и крышку. Теперь нажимаем пуск и автомобиль готов к движению.

В каких случаях необходима замена?

Ремень ГРМ представляет собой резиновый обод с зубчатой внутренней стороной. Он служит для синхронизации работы валов: коленчатого и распределительного, а также является приводом для водяного и масляного насосов. Он относится к расходникам, которые необходимо регулярно менять. Замена должна выполняется согласно рекомендациям производителя ВАЗ 21099, который рекомендует менять деталь через 50-60 тыс. км пробега. Но это не является главным критерием.

Обрыв ремня во время движения может стать причиной капитального ремонта мотора. Если обрывается ремень, исчезает синхронизация коленвала и распредвала. Тогда клапана начинают биться о поршни, гнуться, тем самым портят поршни и стенки цилиндров. Поэтому проверять состояние ремня ГРМ следует через каждые 15 тыс. км. Если при осмотре обнаружены трещины, то его необходимо поменять.

Об автомобиле ВАЗ 21099

Машина ВАЗ 21099 (Спутник или Samara Forma) была последней моделью завода широко известного «девятого» семейства Самара. Она представляла собой давно производимую девятку, только с вынесенным багажным отделением. Из-за этого её длина увеличилась на 200 мм. Кроме этого, получила изменение решётка радиатора, передние крылья, капот. Приборная панель, которую водители называли «высокая», получила тахометр. До начала производством заводом десятого семейства ВАЗ, она оставалась самой популярной отечественной машиной для того времени.

Автомобиль ВАЗ 21099 комплектовался 8-ми клапанным силовым агрегатом с рабочим объёмом равным 1500 см 3, однако некоторые из них могли иметь движки с рабочим объёмом 1300 см 3. Первое время система питания была с карбюратором, а в дальнейшем завод перешёл на инжектор. Привод механизма ГРМ для обоих типов моторов был ремённой. Конструкция поршней мотора объёмом 1,5 литра была такова, что практически исключалась возможность для встречи поршня с клапанами после повреждения ремня. Использование такой схемы привода позволило снизить массу двигателя.

Этим новшеством была упрощена замена на ВАЗ 21099 с инжектором и карбюратором зубчатого ремня. Для правильной установки фаз газораспределения предусмотрены специальные метки ГРМ на заднем кронштейне для пластиковой защиты привода ГРМ, а также на блоке цилиндров в районе шкива на коленчатом валу двигателя.

Механизм газораспределения устроен таким образом, что на стержень клапана воздействует кулачок распределительного вала, рычаги привода клапана в такой схеме отсутствуют. Тепловой зазор выставляется на холодном моторе установкой регулировочных шайб, которые подбирают необходимой толщины.

Конструкция привода механизма ГРМ для машин с инжектором не отличается от автомобилей с карбюратором в системе питания.

Особое внимание на состояние деталей механизма ГРМ следует уделять моторам с рабочим объёмом 1300 см 3. При обрыве ремня в таком моторе происходит встреча клапанов с поршнями, что вызовет дорогостоящий капитальный ремонт силового агрегата

Чаще проверяйте состояние деталей механизма. Проворачивайте шкивы, осматривайте состояние зубьев ремня. Это позволит избежать негативных последствий во время эксплуатации машины.

Почему обрывает ремень грм на ваз 2114.

Естественный износ детали.
Покупка бракованного ремня.
Попадание на ремень технических жидкостей.
Неисправность деталей привода грм.

Давайте обсудим каждый пункт подробнее.

Естественный износ детали.

Попадание на ремень технических жидкостей.

Неисправность деталей привода грм.

К деталям привода грм относятся:

Шестерни распредвала и коленвала.
Натяжной ролик
Шестерня привода помпы

Установка

Как только вы осмотрели состояние узла и решили что-то поменять, приступайте к сборке механизма.
Сподручнее работу выполнять так, чтобы все надписи были повернуты в вашу сторону, то есть в сторону правого крыла автомобиля.
Поставьте на место шкив, если не потребовалась его замена.
Далее надевается ремень. Причем надевать следует сначала на нижнюю шестерню, а потом уже на верхнюю. Не наоборот.
Убедитесь, что отсутствуют провисания.
Заведите ремень газораспределительного механизма за водяную помпу и натяжной ролик.
Подтяните натяжной ролик, используя специальный ключ.
При отсутствии такового ключа используйте простой ключ и отвертку.
Обязательно отрегулируйте новенький ремешок должным образом. Регулировка выполняется до того момента, когда его вы уже не сможете провернуть на угол более 90 градусов. Это оптимальный вариант натяжка ремешка для ВАЗ 2109.
Проверните несколько раз шкив. Это позволит удостовериться, что метки на шестеренке газораспределительного механизма и на маховике имеют правильное положение.
Если метки по каким-то причинам не совпали, у нас плохие новости. Вам придется вновь снимать ремешок, и регулировать положение заново.

Обратная сборка узла

Загрузка …

Подготовительные работы

Натяжение ремня

Установка

Когда требуется замена

Как выбрать качественные детали

Периодичность

Почему обрывает ремень грм на ваз 2109.

Естественный износ детали.

Попадание на ремень технических жидкостей.

Неисправность деталей привода грм.

Замена помпы

Замена Грм Ваз 21099 Инжектор

Разборка: часть 1

You may also like

Установка

Пошаговая инструкция замены

Неисправности после замены роликов ГРМ

Как заменить рамень ГРМ на ВАЗ 2108 — 21099

А теперь самое интересное – установка нового ремня

Как натянуть ремень ГРМ в ВАЗ 21099?

Контроль состояния натяжения ремня ГРМ

Замена ремня ГРМ

Как натянуть ремень ГРМ ВАЗ 21099 с карбюратором

В каких случаях необходима замена?

Об автомобиле ВАЗ 21099

Почему обрывает ремень грм на ваз 2114.

Естественный износ детали.

Попадание на ремень технических жидкостей.

Неисправность деталей привода грм.

Установка

Похожие записи:

Похожие записи:
