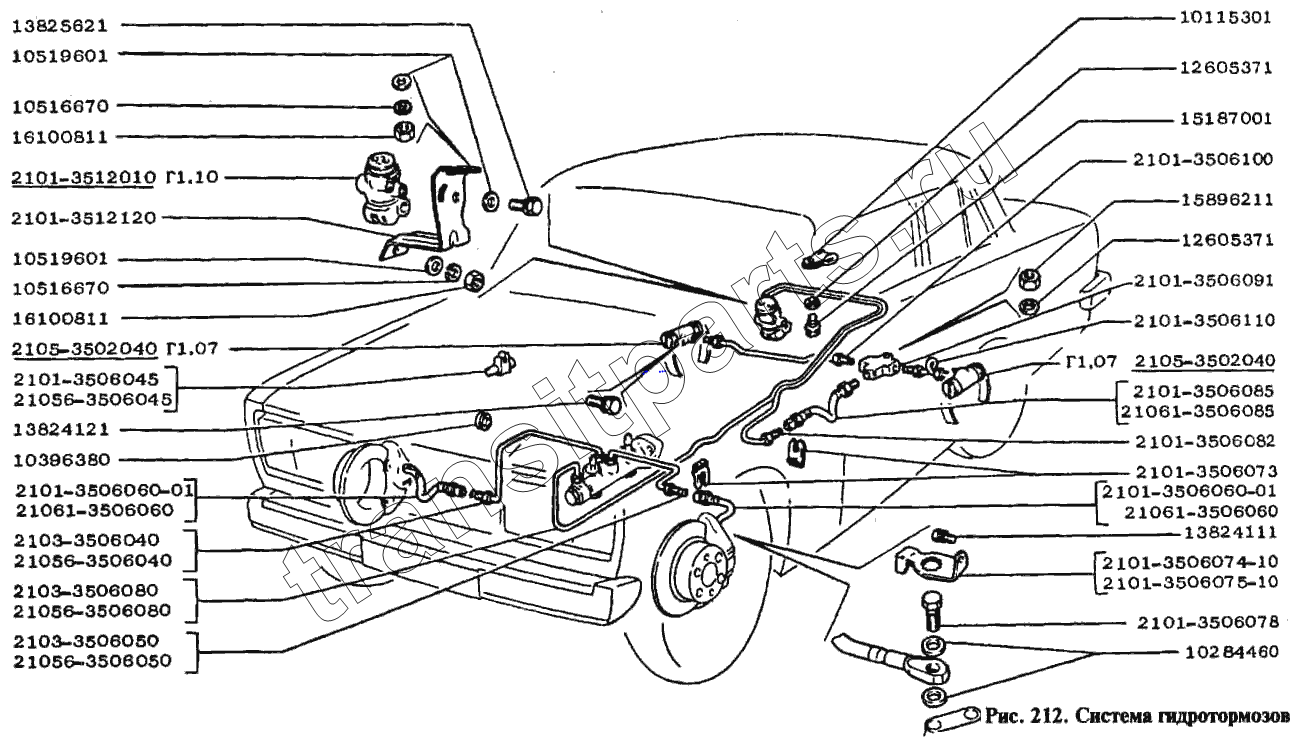

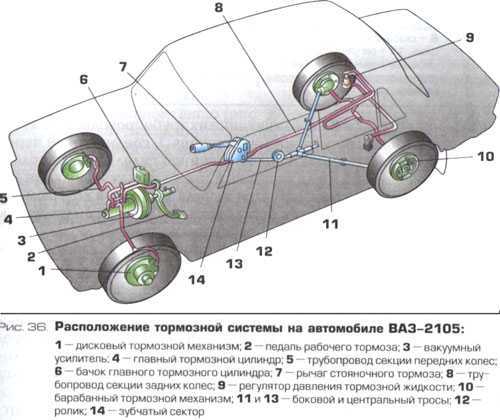

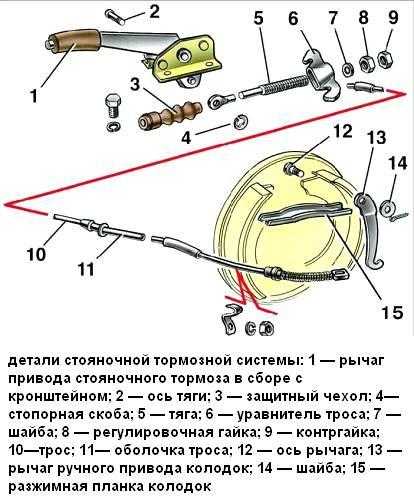

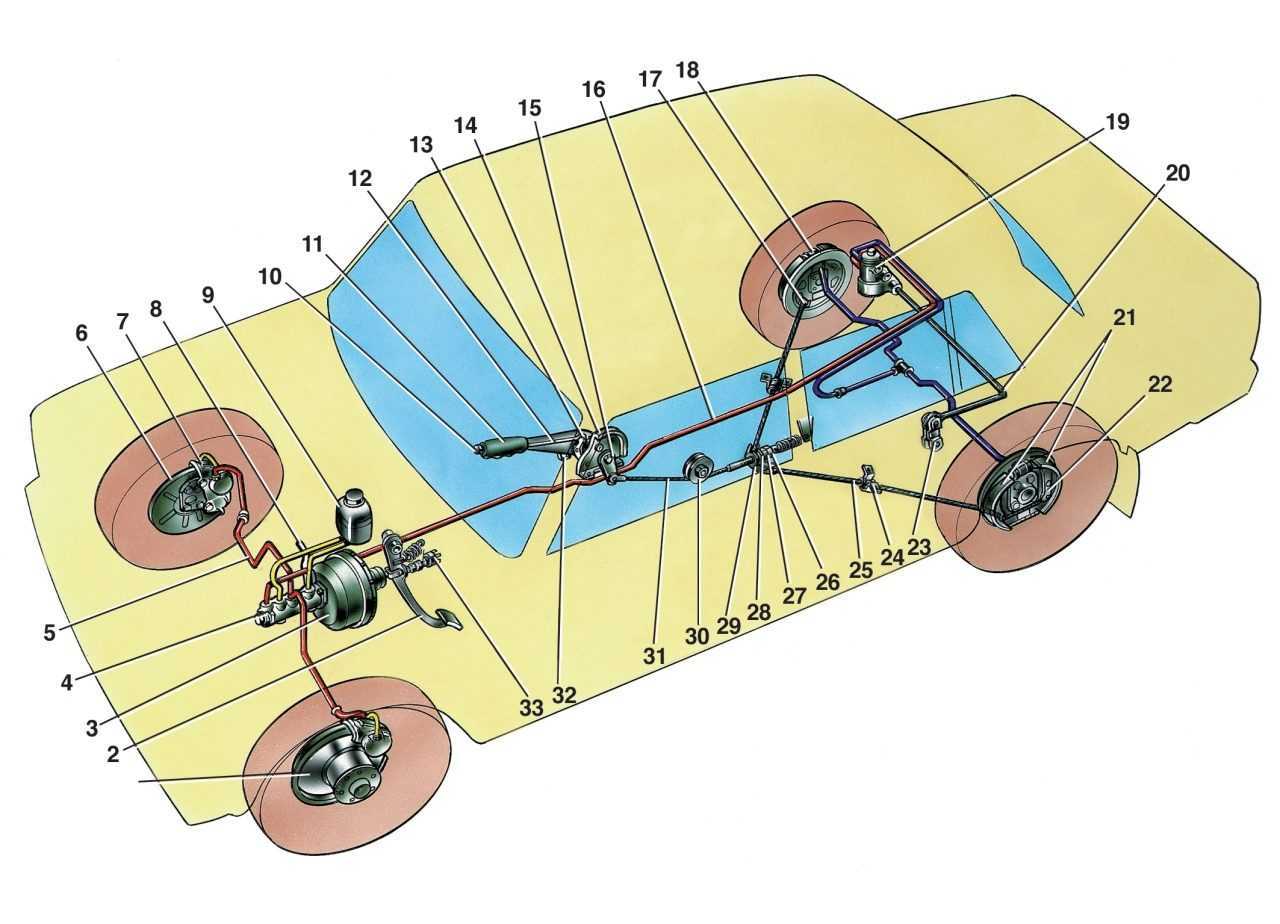

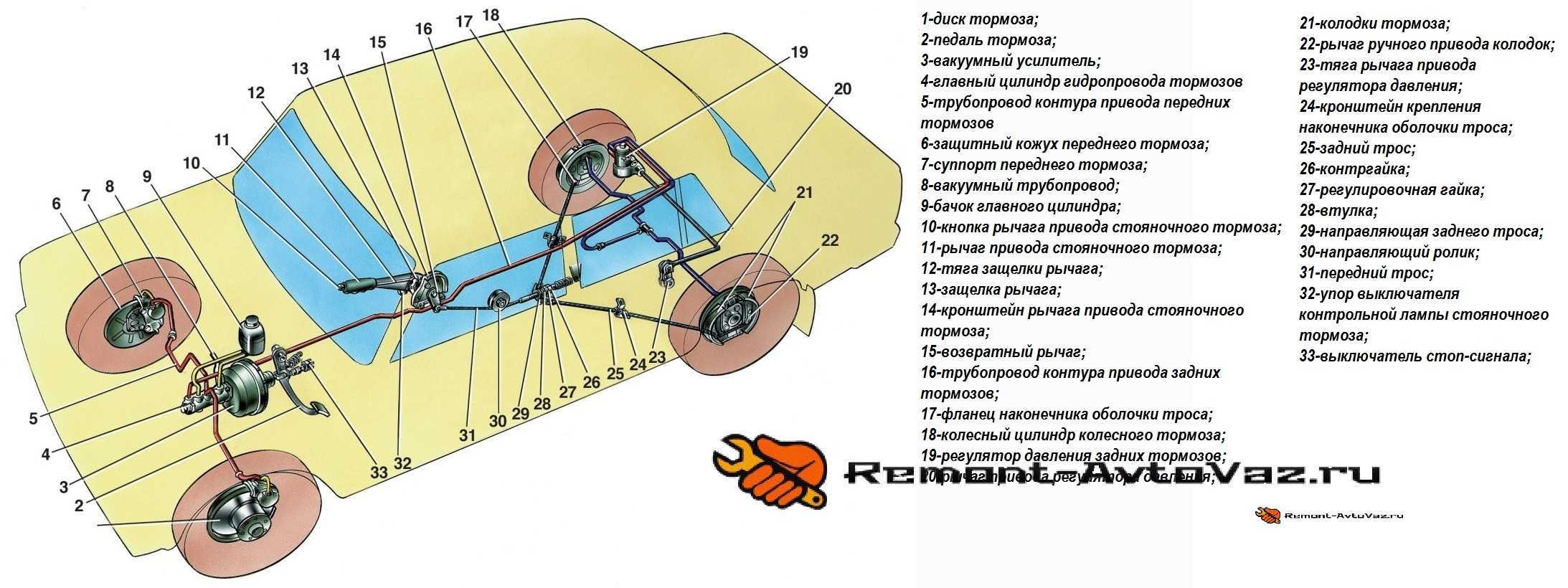

Схема стояночной тормозной системы («ручника») автомобилей ваз 2105, 2107

Замена передних тормозных шлангов

Замена передних тормозных шлангов на ВАЗ 2107 — эта процедура не трудная, и перед тем, как ее выполнять, необходимо откачать жидкость из расширительного бачка. Для выкачивания лучше воспользоваться резиновой грушей или шприцом. Перед началом выполнения работы, понадобится взять инструмент и приступать.

Для начала приступаем к снятию переднего колеса с нужной стороны. Снимаем переднее колесо для того, чтобы освободить доступ к шлангу.
Когда откроется доступ к подводке, нужно сначала металлической щеткой очистить места соединений, а затем обработать их смазкой WD-40 или аналогами.
Через 5-10 минут после обработки соединений смазкой, можно приступать к вывинчиванию фитингов. Для этого используется специальный ключ на 10 мм с прорезью.
Ключ имеет специальный стопор в виде болта, который завинчивается после того, как он будет надет на металлическую трубку.
Приступаем к ослаблению гайки кронштейна, для чего ключом на «17» нужно придерживать фитинг.
Как только соединительная муфта на металлической трубке будет ослаблена, можно вынимать спецключ и продолжить вывинчивание вручную.
После отсоединения шланга, на торцевую часть трубки нужно надеть резиновый пыльник, чтобы исключить попадание в систему пыли или воды.
Для освобождения второго конца фитинга из кронштейна, понадобится извлечь скобу пассатижами.
При помощи плоской отвертки следует выкрутить винт, которым выполняется прижим накладного кронштейна к суппорту. После этого можно демонтировать деталь. Новый шланг на месте

Ключом на «14» нужно вывинтить болт крепления второго фитинга.
Медные шайбы нужно обязательно заменить, а затем приступать к установке нового шланга на суппорт

При этом важно учесть один нюанс — наконечник фитинга должен быть направлен вниз, а не вверх.

Прочитайте, может пригодится: Регулировка рулевого механизма Ваз-2107

После завинчивания второго фитинга, можно приступать к выполнению аналогичных действий, но на другом переднем колесе. На этом установка передних шлангов завершена, однако не торопитесь устанавливать колеса на место, так как понадобится выполнить процедуру удаления воздуха из системы (прокачка тормозов).

Ставим и прикручиваем стопорную скобу

Почему на ВАЗ 2107 не работает ручник

Как и любая другая деталь или механизм, трос ручника имеет свойство изнашиваться и приходить в негодность. Стояночный тормоз на ВАЗ 2107 включается при помощи рычага, располагающегося в средней части автомобиля между сидением водителя и пассажира.

Периодически трос ручника следует подтягивать, так как он ослабляется, что приводит к снижению эффективности функционирования устройства. Причины, по которым может не функционировать ручник на «семерке», обусловлены следующими факторами:

• Избыточное растяжение троса.
• Повреждение троса.
• Неисправность тормозного механизма в барабанах задних колес.

При продолжительной эксплуатации автомобиля, когда постоянно используется ручной тормоз, владельцы сталкиваются с необходимостью периодически восстанавливать натяжение троса. С течением времени рассматриваемое устройство растягивается, и натягивать его становится некуда. Единственный выход из ситуации – это поменять изделие на новое. Производить работы по замене троса ручника рекомендуется на смотровой яме, но можно обойтись и без нее.

Меняем трос ручника

Замена тросика ручника на автомобиле ВАЗ 2107 начинается с того, что первоначально необходимо демонтировать тормозные барабаны задних колес

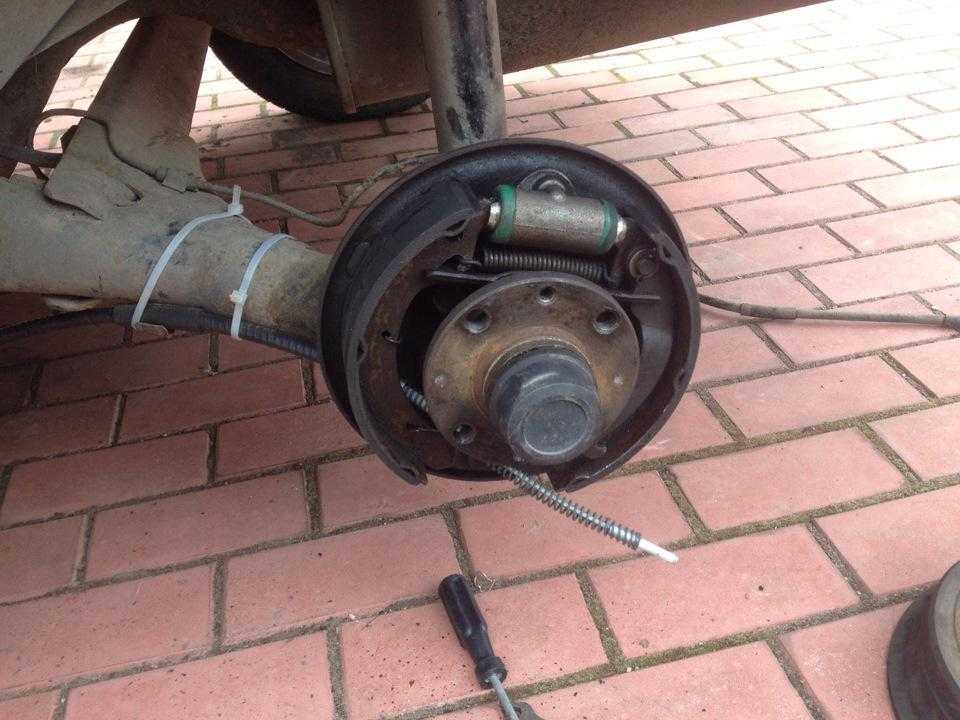

После демонтажа тормозных барабанов следует обратить внимание на состояние задних тормозных колодок и рабочих цилиндров. Наличие следов утечки жидкости будет говорить о том, что механизмы также нуждается в ремонте

О том, когда нужно менять трос ручника, каждый владелец своего автомобиля решает в индивидуальном порядке. Все зависит от степени изношенности троса. Процедура замены тросика стояночного тормоза подразделяется на 2 этапа: демонтаж и установка, а также регулировка натяжения.

Алгоритм замены следующий:

1. После того, как задние колеса и тормозные барабаны будут демонтированы, необходимо спуститься в смотровую яму, и отыскать регулировочный шток натяжения. Этот шток оснащается пружиной, которую следует демонтировать при помощи отвертки.
2. Вывинчиваются обе гайки, после чего демонтируется регулировочная планка. Далее осуществляется демонтаж заднего и переднего тросика ручника.
3. Используя гаечный ключ, требуется вывинтить две гайки крепления двух кронштейнов. Эти кронштейны не дают тросику упасть. Под гайками располагаются гровера, которые предотвращают самостоятельное их выкручивание.
4. После этого следует снять задние тормозные барабаны и демонтировать пружинки, посредством которых фиксируются тормозные колодки. Колодки можно также заменить, если они имеют чрезмерную степень износа.

5. Далее необходимо потянуть за тросик, чтобы вывести его из зацепления с кронштейном, в который он упирается.

6. Демонтируются тормозные колодки. Обе колодки на колесе извлекать не нужно. Для замены заднего тросика понадобится извлечь только одну заднюю тормозную колодку.
7. Теперь следует с обратной стороны тормозного щита обеих колес выкрутить по два фиксирующих болта. С их помощью осуществляется фиксирование наконечника троса. После вывинчивания этих двух болтов, следует потянуть за трос, как показано на фото ниже.
8. Используя ключ на 10, необходимо вывинтить кронштейны крепления переднего троса. После вывинчивания болта, следует аккуратно извлечь ролик. Чтобы извлечь ролик, нужно в направлении наконечника прокатить его вперед.
9. Чтобы снять переднюю часть устройства, нужно потянуть за изделие, чтобы вывести его из конструкции кронштейна и промежуточной опоры.
10. Вслед за этим нужно выбраться из ямы, и перейти в салон автомобиля. Ручник при выполнении работ должен находиться в крайнем нижнем положении. В салоне следует вывинтить два винта крепления облицовки рукоятки.
11. Под облицовкой располагается 4 болта, которые следует вывинтить. После их вывинчивания понадобится демонтировать рукоятку вместе с передним тросом.
12. Чтобы отсоединить крепление тросика от рукоятки, понадобится при помощи пассатижей вынуть небольшой шплинт, с помощью которого закреплено устройство к рукоятке ручника.
13. После этого устройство можно полностью демонтировать из автомобиля, а вместо него установить новый тросик. Процесс установки обоих изделий выполняется в порядке обратном снятию. После этого следует закрепить их, и приступить к процедуре регулирования натяжения.

Регулировка ручного тормоза ВАЗ 2107

Регулировку ручного тормоза следует выполнять не только периодически, когда пропадает стояночный тормоз, но еще и после замены тросика. Для того чтобы отрегулировать натяжение тросика, потребуется взять следующие инструменты:

• пассатижи;
• два ключа на 13;
• балончик смазки WD-40.

Процесс замены

• Заезжаем на яму/эстакаду или просто ровную площадку и ослабляем баллонным ключом болты задних колёс. Поддомкрачиваем поочередно задние колёса и снимаем их. Под кузов ставим подпорки/пеньки;
• Примерно в середине днища располагается шток с резьбой, на котором есть две гайки, при помощи которых натягиваются троса. Шток фиксируется пружиной. Пружину снимаем при помощи отвертки. И скручиваем обе гайки полностью. Снимаем также планку;
• Снимаем тормозные барабаны с обоих колёс;
• Отверткой стягиваем пружины, которые сдерживают колодки;
• На каждом колесе есть две тормозные колодки. Нужно снять с каждой стороны одну заднюю, по ходу движения автомобиля;
• Переходим под днище и головкой на 10 с двух сторон откручиваем кронштейны крепления троса;
• Также, с двух сторон, ближе к передней части трос фиксируется еще в кронштейнах. Из них его нужно вытянуть. Если он не вытягивается, нужно легонько постучать по наконечникам гаечным ключом;
• Переходим к тормозным щитам каждой из сторон. Головкой на 8 отворачиваем по два болта с каждой из сторон, которыми трос крепится к тормозному щиту;
• Старый трос можно вытягивать из отверстий в тормозных щитах и снимать полностью. Демонтаж закончен;
• Новый трос устанавливается полностью в обратной последовательности.

После установки нового троса, ручник необходимо отрегулировать. Для этого надеваем колёса, оставляя машину на подпорках, и подтягиваем трос при помощи регулировочной гайки. Трос нужно натягивать так, чтобы он мог прогибаться, если на него надавать пальцем. Затем идём к одному из задних колёс и пробуем его покрутить. Оно должно свободно вращаться.

Теперь идём в салон, затягиваем ручник на один щелчок и снова пробуем крутить колесо. Оно должно прокручиваться, но довольно туго, значит, регулировка произведена правильно и на трёх щелчках машина будет стоять «намертво». Если при одном щелчке колесо почти не затягивается, нужно еще немного подтянуть трос. Если же трос натянут полностью, а ручной тормоз не держит, это совсем не значит, что замена троса ручника ваз 2107 произведена неправильно, просто проблемы присутствуют также и в других элементах, отвечающих за ручной тормоз. Часто ручник не держит из-за распорных планок, которые могут быть сильно изношенны и, следовательно, недостаточно раздвигать колодки. Или же пружины на концах троса могут быть слишком длинными и трос в них упирается

В таком случае, рекомендуем обратить внимание на эти элементы

Абсолютные неисправности ТС

В процессе эксплуатации тормозящие функции системы ухудшаются. Это связано с износом узлов, агрегатов и деталей, для которых требуется ремонт. Некоторые неисправности ТС предусмотрены специальным «Перечнем…», и с ними запрещается движение.

Неэффективность рабочей ТС

Наиболее распространенная неисправность тормозной системы (в том числе и ВАЗ-2107) – это неэффективность, которая диагностируется двумя основными параметрами (при осуществлении специализированного инструментального исследования):

• увеличением тормозного пути;
• ростом установившегося замедления при торможении.

Подобные неисправности можно определить и «на глаз». После движения на легковом автомобиле по сухой дороге со скоростью 40 км/ч при осуществлении торможения автомобиль проходит расстояние, превышающее 12,2 м. В этом случае, согласно пункту 2.3.1 ПДД, использование транспортного средства запрещается (даже до места стоянки или ремонта). Указанная неисправность может быть обусловлена:

1. наличием воздуха в системе;
2. утечкой жидкости из системы;
3. изношенностью колодок;
4. выходом из строя главного или колесных цилиндров.

Иными словами, мониторингу должна быть подвержена практически вся ТС. Ремонт (замена) узлов и агрегатов потребует прокачки системы для удаления из нее воздуха.

Негерметичность рабочей ТС

В ходе работы ТС узлы, агрегаты и детали подвергаются износу, что приводит к разгерметизации системы и утеканию тормозной жидкости. Чаще всего это происходит в тормозных шлангах или колесных цилиндрах. Ремонт неисправности осуществляется путем мониторинга течи и замены поврежденных элементов.

Негерметичность системы тоже исключает возможность эксплуатации автомобиля (согласно пункту 2.3.1 ПДД).

Неэффективность стояночной ТС

Данный дефект — самый распространенный, когда автомобиль осуществляет непроизвольное движение даже при зафиксированном «ручнике». Это обусловлено износом колодок, дисков или барабанов, а также вытягиванием тросовых элементов.

Согласно требованиям «Перечня…», стояночная ТС должна обеспечивать неподвижное состояние легкового автомобиля:

• на уклоне до 16% при полной нагрузке;
• на уклоне 23% в снаряженном состоянии.

В том случае, когда данные требования не выполняются, двигаться на автомобиле можно только до места стоянки или ремонта. Ремонт неисправности обеспечивается регулировкой натяжения троса специальной гайкой или заменой изношенных деталей.

Установка

Ручной тормоз ваз 2110

По советам специалистов, есть два варианта сборки гидравлики ручника.

Способ первый

• Под капот устанавливается дополнительно главный цилиндр сцепления от ВАЗ-2101.
• Снимается бачок.
• Делается переходник под штуцер, то есть нарезается внутренняя резьба и ставится шайба с резьбой под штуцер.
• Сборка производится от главного тормозного к цилиндру сцепления, регулятору, гидравлическому ручнику и к заднему контуру.

Для соединения использовать тормозные трубки с Газели, подбирать по размерам. Для крепления трубок использовать места креплений троса ручника, устанавливая на дне кузова дополнительные крепления.

Способ второй

Под капотом проводятся замены на главном тормозном цилиндре:

• Открутить трубку от заднего левого колеса, поставить заглушку.
• Потом отсоединить трубку переднего правого колеса и вкручивается на место заднего правого колеса.

Примечание: работы проводятся аккуратно, заранее рекомендуется слить жидкость. При попадании на металл, она разъедает его. При использовании ветоши, рекомендуется ее складывать на стеллаж или специальные пластмассовые контейнера.

• В салоне машины установить рычаг ручника между передними сиденьями.
• В регуляторе вместо маятника ставится болт и прикручивается к дну кузова.

Примечание: передние сиденья машины лучше всего снять и убрать из салона. Чтобы о ни не мешали работе и не испачка лись .

• Тормозную трубку от моторного отсека проложить по дну салона.
• От регулятора трубки прокладывать по дну кузова внутри салона.
• Аккуратно подбирать трубки и устанавливать до задних тормозных суппортов.
• На кронштейн задней балки установить тормозной шланг от классики.

Как поменять трос ручного тормоза

Не все автолюбители знают, что система стояночного тормоза включает в себя не один, а целых два троса — передний и задний. Именно второй нередко приходится менять. Причин тому может быть несколько, включая критический износ и повреждения. А также в случае частого заклинивания тросик приходится подвергать замене. Кроме того, если вы после регулировки его натяжения обнаружили, что ручник больше не может блокировать задние колёса, в то время как тормозные колодки полностью исправны, замена троса ручного тормоза ВАЗ-2107 станет единственно правильным решением. Как это сделать, мы расскажем далее.

Если вы не намерены обращаться в автосервис, то сможете поменять непригодный к эксплуатации трос самостоятельно. Для этого нужно купить новую деталь и подготовить тот же нехитрый набор инструментов, который используется в процессе регулировки. А также вам понадобится домкрат.

Важно! Покупайте трос ручника только у того поставщика, который зарекомендовал себя и заслуживает доверия, поскольку низкокачественное изделие, изготовленное с нарушением технологии, прослужит крайне недолго. Если всё необходимое готово, можно приступать к замене, начиная с демонтажа. В следующем руководстве подробно рассказано, как поменять тросик ручника на ВАЗ-2107 в условиях гаража — вам нужно только следовать его предписаниям:

В следующем руководстве подробно рассказано, как поменять тросик ручника на ВАЗ-2107 в условиях гаража — вам нужно только следовать его предписаниям:

Если всё необходимое готово, можно приступать к замене, начиная с демонтажа. В следующем руководстве подробно рассказано, как поменять тросик ручника на ВАЗ-2107 в условиях гаража — вам нужно только следовать его предписаниям:

1. Сначала необходимо поднять заднюю часть автомобиля так, чтобы задние колёса свободно крутились. Это нужно для демонтажа тормозных барабанов, без чего снятие старого троса и установка нового просто невозможна.
2. Теперь нужно снять тормозные колодки, причём нет нужды снимать обе, а только заднюю на каждом колесе.
3. Далее, аналогично процессу регулировки одним гаечным ключом придерживайте регулировочную гайку на штоке, а вторым — ослабьте затяжку контргайки. Но в этом случае обе гайки следует выкрутить. Предварительно отсоедините натяжную пружину от штока, воспользовавшись плоскогубцами.
4. После демонтажа гаек вы сможете без труда снять направляющую заднего троса, после чего извлечь из неё сам трос.
5. С левой и правой стороны автомобиля к днищу прикреплены два фиксирующих кронштейна, в которые помещена защитная оболочка — их необходимо демонтировать, открутив по две гайки на каждом.
6. Дальше по направлению в сторону колёс защитная оболочка упирается двумя наконечниками ещё в два кронштейна. Здесь не нужно ничего откручивать — просто выведите наконечники из зацепления, потянув оболочку назад.
7. Добравшись до тормозного щитка на каждом колесе, выверните по два болта, на которых держатся наконечники защитной оболочки. Потом потяните за трос, чтобы их вывести.

Далее, замена троса системы ручного тормоза на автомобиле ВАЗ-2107 предполагает установку нового изделия. Для этого придерживайтесь той же схемы, что и при снятии, но в обратном порядке. При этом следите, чтобы защитная оболочка проходила над продольной штангой, а правая и левая ветви располагались каждая со своей стороны, поскольку они неодинаковы. Так, на оболочке правой ветви есть резиновая трубка, а на левой она отсутствует. Перед тем как произвести замену тросика, желательно установить новые тормозные колодки, а по завершении всех монтажных работ обязательно отрегулируйте систему ручного тормоза.

http://ladaprofi.ru/vaz-2107/kak-sdelat-zamenu-trosa-ruchnika-na-vaz-2107.htmlhttp://provaz07.ru/tormoza/zamena-trosa-ruchnika-vaz-2107.htmlhttp://vaz-russia.com/remont/zamena-ruchnika-i-perednego-trosa-ruchnika-na-vaz-2101-2107.htmlhttp://www.vazzz.ru/zamena-ruchnogo-tormoza-na-vaz-2107/http://car-exotic.com/vaz-cars/vaz-2107-car-brake-17.htmlhttp://carextra.ru/remont/zamenit-ruchnik-na-vaz-2107.html

Замена ручника и переднего троса на ВАЗ 2101-ВАЗ 2107

Снятие

Снимите направляющую с наконечника нашего троса, подробнее смотрите в статье: «Замена заднего троса», пункты 3-4.

Возьмите гаечный ключ и выверните болт крепления ролика к кронштейну (кронштейн указан синей стрелкой). Поле аккуратно извлеките ролик, прокатив ролик в направлении наконечника переднего троса, как показано на рисунке, и снимите с автомобиля.

Примечание! Будьте аккуратны: внутри ролика находится втулка (цифра 3 на фото ниже) и крепёжный болт (цифра 1). Не позвольте деталям упасть и потеряться.

Рекомендуем воспользоваться смазкой Литол-24 или ЛСЦ-15, смазать контактирующие поверхности самой втулки (поверхность указана буквой Б) и поверхность ролика (буква А). Для этого извлеките втулку из гнезда.

Теперь потяните за трос в нижнюю часть и выведете трос из кронштейна и промежуточной опоры карданной передачи (указана синей стрелкой).

Вылезайте из-под днища автомобиля и перебирайтесь в салон. Находясь внутри машины, выверните два винта крепления облицовки ручника, снимите её и отложите в сторонку.

Вы увидите четыре болта крепления ручника. Открутив их, вы снимите ручной тормоз с автомобиля вместе с прикреплённым тросом (передним).

Примечание! При необходимости отсоедините трос от ручника: при помощи пассатижей выньте небольшой шплинт (похож на небольшую скрученную проволоку, вставленную в отверстие, под него ложится шайба, удерживая на своём месте детали), входящий в отверстие, указанное красной стрелкой. К сожалению, отверстие плохо видно на фото, но оно присутствует в так называемом пальце, куда и устанавливается наконечник троса. Выньте шплинт, крепящий наконечник троса и снимайте шайбу с тросом как показано на рисунке ниже.

Установка

Новые детали устанавливаются на места в обратном снятию порядке. ,После установки произведите регулировку троса, подробно процесс описан в статье: «Регулировка троса».

Примечание! Заедает кнопка ручника? Скорее всего во всём виновата пружинка. Её легко можно снять и поменять на новую:

• отверните полностью кнопку ручника;
• вытащите кнопку отверстия совместно с пружинкой;
• замените пружину на новую;
• установите детали на место в обратном порядке.

http://car-exotic.com/vaz-cars/vaz-2107-car-brake-17.htmlhttp://provaz07.ru/tormoza/zamena-trosa-ruchnika-vaz-2107.htmlhttp://ladaprofi.ru/vaz-2107/kak-sdelat-zamenu-trosa-ruchnika-na-vaz-2107.htmlhttp://semerkavaz.ru/tormoznaya-sistema/remont-ruchnogo-tormoza-vaz-2107/http://vaz-russia.com/remont/zamena-ruchnika-i-perednego-trosa-ruchnika-na-vaz-2101-2107.html

голоса

Рейтинг статьи

Почему не работает ручник на киа спектра * Клуб Киа Спортейдж

Как самому смазать тросик ручника

Почему не работает ручник на киа спектра

ручник — KIA Spectra Клуб

Ну вообще колодки сами разводятся по мере износа. Если чуть по резче отпустить сцепление, то глохнет. Доброго времени суток друзья!

Ручной тормоз — киа форум — KIA Клуб

ручник — KIA Spectra Клуб

Проблемы с ручником ( не горит индикатор и не гаснут фары) — Киа Рио клуб

11, 2010  · Тогда не понял почему Когда машину ставишь на ручник и снимаешь то Киа Спектра.но при этом! ручник но по факту нужно делать не много не так, на всевозможных.

Также не тормозят при затягивании ручного тормоза. Если их подтяжка ни к чему не привела и ручник не справляется со своей задачей, следует делать вывод, что тросы более непригодны к эксплуатации и должны быть демонтированы. Прежде чем заводить новые, воспользуйся поиском!

7 щелчков ручника, это много? плохо держит (+) — KIA — форумы на kia

Регулировка стояночного тормоза — Клуб владельцев Kia Cee’d и Hyundai i30

?Ремонт ручного тормоза + задние тормоза — бортжурнал KIA Spectra Нижегородка ? |

киа спектра, киа ручник держит, диски на ходу не было. Почему.подушек безопасность на киа спектра. 3 практически не работает ручник по.

?Ремонт ручного тормоза + задние тормоза — бортжурнал KIA Spectra Нижегородка ? |

Тк делал на АРА сервисе, качество работы весьма сомнительное, но денег лишних не было

Важное Разместить рекламу Для дилеров О проекте Обратная связь Блог команды Мы в соцсетях. Вообще распорные планки можно почистить и обновить зазубрины вчера делал ручник так же не будет затягиваться если не работает один из цилиндриков как в моём случае он закорел и одним лишь тросом дотянутся не может

04, 2011  · торможении на юз не колодки.натянул ручник.задние колёса на юз не идут!может.11, 2011  · а если ручник вообще не шевелится стоит и ещё помогите найти книгу на киа спектра ни в.

ручник — KIA Spectra Клуб

27, 2012  · он у меня работает. Не срабатывает Сам ручник держит Но я почему то на 90.02, 2008  · на КИА Просто подтягивая ручник на подьёмнике (почему и не люблю.

Задние тормаза; барабан, колодки, ручник. — Форум kia

подскажите почему не не работает Сергей оказали стеклоподьёмники на киа спектра.

Ручной тормоз — киа форум — KIA Клуб

Для чего нужен ручник на Шевроле Нива

Стояночный тормоз необходим, чтобы надежно удерживать автомобиль на месте во время краткосрочной остановки или длительной стоянки, что особенно важно на неровном грунте или дороге. Для неопытных водителей ручник станет незаменимым помощником при трогании в гору, он помогает не скатываться назад, а сразу начать движение вперед. Если вам необходимо кратковременно покинуть машину, а глушить ее не хочется (например, утром, при прогреве), то использование стояночного тормоза обязательно, дабы заведенная машина не покатилась (незаведенная машина может стоять «на скорости»)

Если вам необходимо кратковременно покинуть машину, а глушить ее не хочется (например, утром, при прогреве), то использование стояночного тормоза обязательно, дабы заведенная машина не покатилась (незаведенная машина может стоять «на скорости»).

Также на склоне запрещено оставлять автомобиль без стояночного тормоза, во избежание создания аварийной ситуации. Стояночный тормоз обязательно должен быть в рабочем состоянии, отрегулирован и держать автомобиль на склоне, согласно рекомендациям, описанным в Руководстве по эксплуатации.

Еще одно, крайне важное его свойство – он поможет остановить автомобиль, если отказала основная тормозная система. В случае отказа основной тормозной системы (как правило, гидравлической или пневматической), необходимо плавно натягивать трос механического ручника, потянув его рычаг вверх, главное – не перетянуть и не пустить машину в занос. С механическим “ручником” это нетрудно, а вот с современными электронными – невозможно

Благо в Шевроле Ниве стоит механический стояночный тормоз и его настройка и регулировка выполняется вручную

С механическим “ручником” это нетрудно, а вот с современными электронными – невозможно. Благо в Шевроле Ниве стоит механический стояночный тормоз и его настройка и регулировка выполняется вручную.

Устройство стояночного тормоза

Перед заменой или подтягиванием троса ручного тормоза важно понять механику этого механизма. Он прост и состоит из следующих основных компонентов:

1. Рычаг с подпружиненной кнопкой и защелкой. Он расположен в салоне справа от водителя.
2. Металлическая тяга со штырем на конце и коромыслом для крепления троса устанавливается под полом автомобиля и крепится к рычагу. Это натяжитель троса.
3. Концы троса (или двух тросов), установленного на вилке, крепятся к рычагам заднего тормоза — дискового или барабанного.

Ручка фиксируется в нескольких положениях с помощью защелки. Кнопка на переднем конце рычага освобождает и опускает рычаг в исходное положение. Если колодки «захватывают» колеса на втором щелчке и надежно удерживают автомобиль после четвертого щелчка, считается, что привод работает хорошо.

Причины возникновения неисправности

Рычаг ручника ВАЗ 2110 в кожаном чехле

Рассмотрим принцип работы стояночного тормоза (ручника) на автомобиле ВАЗ 2110.

Он довольно прост. Одним из основных его элементов является специальный трос. Когда водитель натягивает ручку стояночного тормоза, то происходит натяжение этого тросика, которое равномерно распределяет своё воздействие на тормозные колодки каждого колеса автомобиля. В процессе эксплуатации происходит изнашивание накладок задних тормозных колодок, растягивания тросика, а в результате возникает необходимость в регулировке или ремонте ручника. Также очень часто водители, особенно начинающие, ездят с поднятым ручником, что приводит к преждевременному изнашиванию троса ручника. Если своевременно водитель не проведёт профилактику или ремонт этого механизма, то автомобиль может самостоятельно начать движение с места или будет притормаживать движение, вплоть до остановки, на подъёме.

Внешний вид троса стояночного тормоза на автомобиле ВАЗ 2110

Регулировку ручника можно выполнить не только в автосервисе, но и своими руками в домашних условиях. Но сначала необходимо ознакомиться со схемой ручного стояночного тормоза, чтобы знать основные её элементы для настройки данной системы.

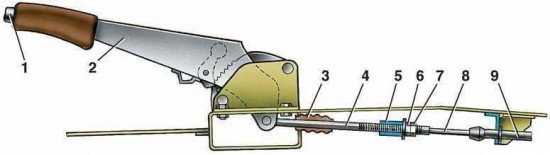

Схема ручника на ВАЗ 2110

На этой схеме цифрами обозначены следующие элементы:

1 – кнопка, которая фиксирует рычага ручника; 2 – рычаг ручного тормоза; 3 – защитная накладка; 4 – тяга ручника; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – защитная оболочка троса

Виды конструкции

Замена троса стояночного тормоза не требует серьезного вмешательства в конструкцию задних барабанных или дисковых тормозов. Для этой замены даже нет необходимости снимать задние тормозные колодки.

Характер работ в первую очередь зависит от того, какими задними дисковыми или барабанными тормозами оснащен ваш автомобиль, поэтому рассмотрим процесс замены для обеих конструкций.

На большинстве автомобилей новый трос стояночного тормоза устанавливается на регулятор троса в салоне, а на некоторых моделях весь трос устанавливается снизу автомобиля.

Причины для замены

Поломка.

Наиболее распространенной причиной является плохое крепление, в результате чего кабель провисает под полом и может быть выдернут. Менее распространенной причиной является крепление в скобках без защитного кожуха.

В последнем случае вибрация, движение троса при снятии стояночного тормоза, вызывает трение изоляции и самого троса о металлический кронштейн. Если не устранить причину поломки, новый кабель вскоре постигнет та же участь.

Защемление.

Влага и грязь могут попасть в резиновый корпус. Если в этом случае вы редко или никогда не пользуетесь ручным тормозом, коррозия заблокирует кабель внутри изоляции (иногда это происходит только с одним контуром).Ручной тормоз не держит, но диапазон регулировки недостаточен для восстановления работоспособности системы.

Это происходит, если ручной тормоз часто используется во время движения или если автомобиль остается с затянутым ручным тормозом в течение длительного времени, даже если автомобиль не находится под уклоном.

Как бороться с прикипевшими элементами

Именно откручивание застрявших гаек и снятие застрявших барабанов является основной проблемой при самостоятельной замене троса стояночного тормоза. Как уменьшить количество сломанных болтов, скрученных резьбовых соединений?

• Тщательно очистите болты, гайки, шпильки от коррозии и грязи металлической щеткой.Нанесите несколько ударов по шляпке болта, гайки перед откручиванием. Если доступ к детали возможен, то ходы должны быть перпендикулярны оси завинчивания.
• Не стучите по оголенной резьбе! После нарезания резьбы заполните винты проникающей смазкой. Если под рукой нет жидких гаечных ключей, таких как WD-40, можно использовать тормозную жидкость.
• Простукивая болты и гайки и создавая микротрещины в местах заклепок, вы ослабляете сопрягаемые участки и открываете доступ к проникающей смазке. Проникающая смазка должна действовать не менее 20-30 мин, но если вы не спешите ее заменить, лучше оставить смоченные детали на 40-60 мин, прежде чем пытаться их открутить.
• Откручивание болтов в несколько этапов. Даже если болт поддается, попеременно ослабляйте и затягивайте его динамометрическим ключом.

Руководство по ремонту

Чтобы оперативно провести ремонт, потребуется помощь напарника. Это значительно сэкономит время, которое придется потратить на ремонт.

Далее по пунктам:

• Шаг первый – снимаем ВАЗ 2110 со стояночного тормоза (ручник опускаем до упора в пол – система удерживания автомобиля на месте должна быть выключена);
• Шаг два – демонтируем тормозной барабан колеса;
• Шаг три. Добраться до уравнителя достаточно сложно. Мастеру потребуется снять глушитель с подушки подвески и снять резонатор с задней подушки. Опускаем трубу для отвода выхлопных газов вниз;

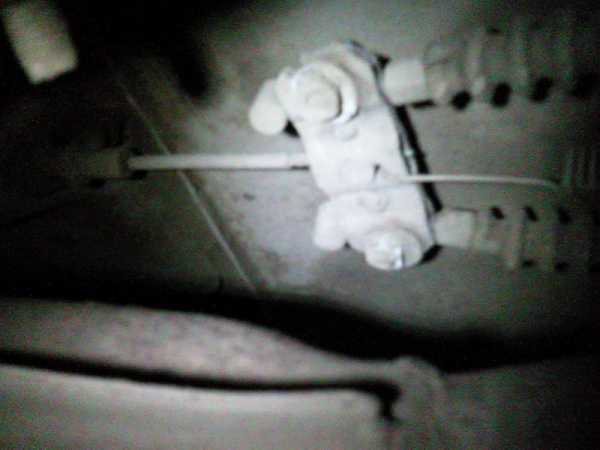

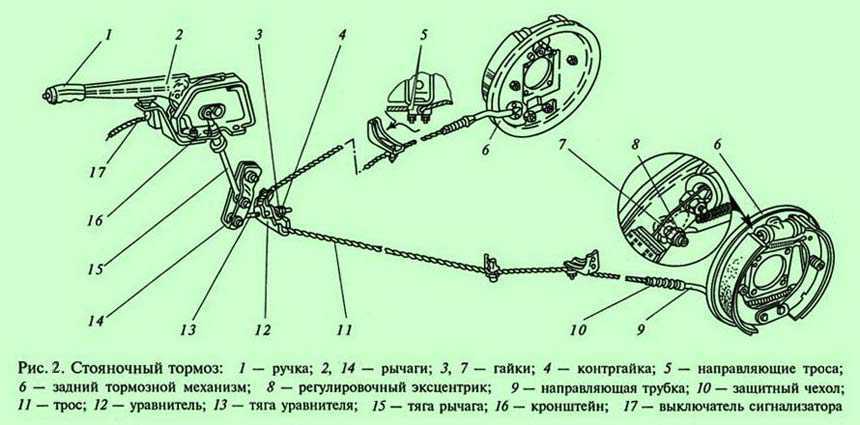

• Шаг четыре. Для этого придется подлезть под ВАЗ 2110 – здесь располагается регулировочная гайка и контргайка. Отворачиваем их и снимаем с тяги уравнитель;
• Шаг пять. Извлекаем наконечник троса из управления;
• Шаг шесть. На кузове ВАЗ 2110 располагается кронштейн, где установлен наконечник оболочки тросика;
• Шаг семь. Производитель закрепил тросик при помощи скоб – их необходимо отогнуть в стороны;
• Шаг восемь. Снимаем заднюю тормозную колодку и отсоединяем наконечник троса ручника;
• Шаг девять. Переходим к балке заднего моста и ослабляем гайки, с помощью которых производитель закрепил ручник. Извлекаем трос из держателя устройства.

Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите выхлопную систему вниз Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите выхлопную систему вниз Снизу автомобиля отверните контргайку 1 и регулировочную гайку 2 стояночного тормоза и снимите уравнитель 4 с тяги 3 Выньте наконечник троса из уравнителя Выньте наконечник троса из уравнителя Выньте наконечник оболочки троса из кронштейна на кузове Отогните две скобы крепления каждого троса Отогните две скобы крепления каждого троса Сняв заднюю тормозную колодку, отсоедините наконечник троса от рычага Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя Выньте трос из кронштейна на кузове Выньте трос из тормозного щита Выньте трос из тормозного щита Установите трос в порядке, обратном снятию

При этом обратите внимание, что тросы устанавливаются в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз

Собственно, этот этап можно озаглавить как пройденную половину пути. Теперь автовладелец должен установить новый трос ручного тормоза, воспользовавшись приведенными выше шагами (действовать нужно в обратной последовательности).

Основная особенность конструкции ВАЗ 2110 – тросики в кронштейне монтируются крест-накрест.

Также после монтажа изделия на место и сбора ВАЗ 2110 в обратном порядке, системе стояночного тормоза потребуется регулировка для восстановления тяги – это важно для дальнейшей комфортной эксплуатации машины
