Замена стоек ваз 2110: как сделать правильно?

Задняя стойка ничто без хорошего амортизатора

После замены стоек на ваз 2110 может случиться следующая ситуация. По кочкам и неровностям колеса нормально стали держать дорогу, а раньше, до замены, зад автомобиля подпрыгивал даже на мелких кочках. Но, хотя устойчивость на дороге и стала нормальной, вдруг пропал комфорт от вождения. Другими словами, теперь кочки отдают в спину водителя через сиденье, а автомобиль на дороге реально трясет. В чем же дело? Может быть, все дело в притирке новых стоек или так и должно быть? Оказывается, все дело действительно может быть заключено в амортизаторах или же в подшипниках, но тогда стук не должен исчезнуть. Поэтому правильная замена стоек подразумевает знание ее конструкции, так сказать комплексный подход применять нужно.

Итак:

• Амортизаторы в данном случае могут играть очень большое значение. Как известно, на сегодняшний день существует масса различных амортизаторов газового и масляного типа. Одни из них специально сделаны жестко и при езде по неровным участкам дорого обязательно будут чувствоваться все кочки. Зато управление автомобилем в этом случае будет просто супер. Обычно, к таким амортизаторам относятся продукция дорогих производителей, предназначенная для спортивной езды по трассам и ровному покрытию.
• Что касается езды по бездорожью, то большинство экспертов сходится во мнении, что лучше масляных амортизаторов в данном случае нет. В частности, они и стоят дешевле, и не обладают слишком высокой жесткостью. Именно поэтому, если чувствуется после замены задних стоек жесткость и некомфортность езды, все дело может заключаться в амортизаторах. Их придется заменить.
• На сегодняшний день, кроме амортизаторов масляного типа, имеются еще и такие, которые снабжены специальной регулировкой жесткости. Но стоят они очень дорого и не каждый владелец Ваз 2110 способен себе позволить их купить.

Меняем амортизатор

Замена амортизатора проводится следующим образом:

• автомобиль поднимается на домкрат, а под передние колеса ставятся упоры;
• опять же демонтируется заднее сиденье;

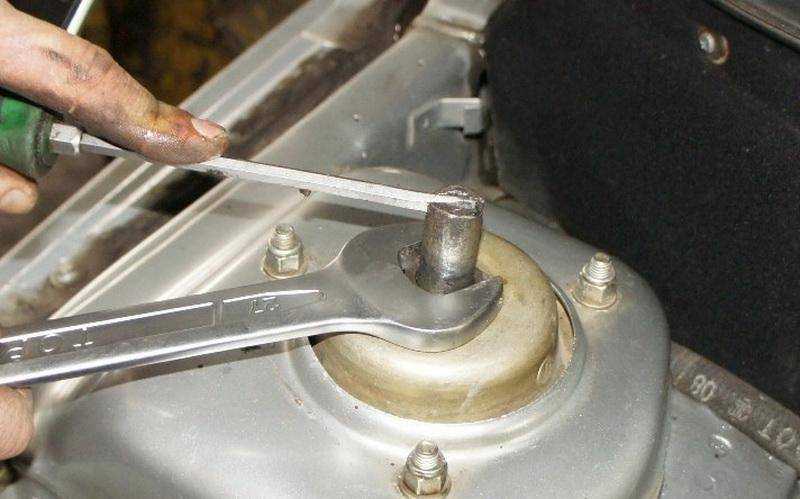

• изнутри салона отворачиваем болты, фиксирующие верхние части амортизаторов;
• теперь нужно будет вывернуть нижнее крепление амортизатора;
• выводя нижний конец из кронштейна, амортизатор автоматически снимется вместе с пружиной.

Вот здесь, на данном видео можно посмотреть, как проводится замена амортизаторов.

• после того, как выйдет амортизатор с пружиной, нужно будет снять изолирующую прокладку пружины, которая находится в нише колеса;
• вынимаем опорную шайбу, опять же из салона (как на фото);

• вынимается также подушка и втулка;

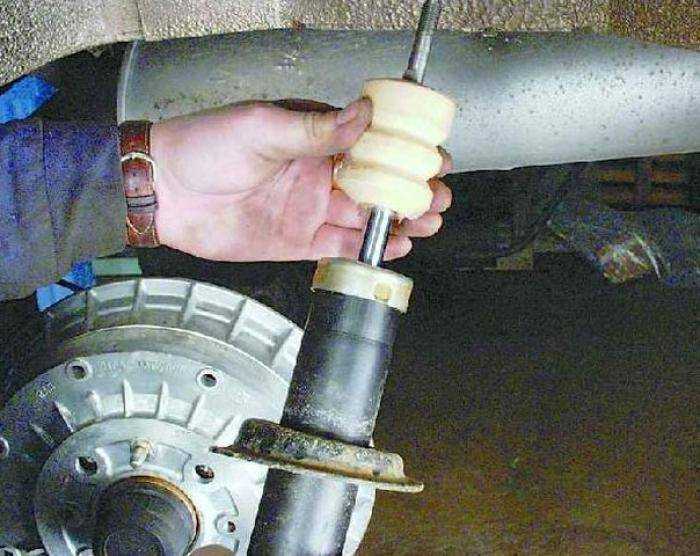

• далее снимается кожух с амортизатора, а оттуда и буфер хода сжатия;
• устанавливаем новый амортизатор.

Инструкция рекомендует проводить вышеописанные операции строго по правилам. И даже новичок, который умеет лишь держать гаечный ключ в руке, способен справиться с заменой задних стоек автомобиля ваз 2110. Так же на нашем ресурсе Вы можете узнать о том,как выполняется замена передних стоек. Проводя операцию по замене своими руками, можно даже неплохо сэкономить, ведь цена на услуги подобного рода в автосервисах довольно высока.

Задние стойки на автомобилях ВАЗ 2110-2112 выхаживают порой более 100 000 км, если рассматривать именно заводские детали. Но если вы заметили, что при попадании в ямы на дороге, одна или обе стойки начинают «пробивать», стучать или даже стали видны потеки масла, то это говорит о необходимости их замены.

Рассмотрим перечень инструмента, который понадобится для ремонта:

1. Головка на 19 мм
2. Ключ на 19 мм
3. Специальный ключ для удерживания штока стойки от проворачивания
4. Трещотка и вороток
5. Молоток

Замена опорного подшипника на ВАЗ-2110, 2111, 2112

Они являются составляющими элементами верхних опор передних амортизаторов. Опорные подшипники находятся в верхней внутренней поверхности «стаканов», расположенных в моторном отсеке над каждым из колес.

Конструкция штатного опорника ВАЗ 2110 состоит из самого подшипника (сепаратор из плотной резины с вмонтированными в него стальными шариками) и двух защитных резиновых прокладок.

Основные неисправности

При выходе опорного подшипника из строя в передней части автомобиля в районе стоек появляется стук, напоминающий глухие удары. Чаще всего такие симптомы наблюдаются при езде по неровностям.

Стук сигнализирует о том, что подшипник перестал справляться со своими обязанностями вследствие нарушения своей целостности. Это вызвано разрушением его конструкции из-за:

• превышения рекомендованного ресурса;
• чрезмерных динамических нагрузок;
• попадания внутрь подшипника грязи и влаги.

Однако стук в районе стоек может иметь и другие причины. Чтобы проверить опорники, и убедиться, что стучат именно они, поднимите капот автомобиля, снимите крышку предполагаемого «стакана», и положите ладонь на верхнюю опору амортизатора.

Раскачайте машину вверх-вниз. Если при этом вы услышите тот же стук, а рукой почувствуете соответствующую ему вибрацию, не откладывая замените подшипник.

Когда следует менять

Также опорные подшипники подлежат неотлагательной замене при диагностировании их неисправности. В противном случае кроме кузова будут страдать и сами опоры, и стойки амортизаторов.

Рекомендуется производить замену сразу двух опорных подшипников.

Самый дешевый опорник на «десятку» стоит примерно 300 рублей. Неплохой альтернативой оригинальным моделям подшипников являются изделия других производителей, как например, «SS-20», «АСОМИ», «ТРЕК» или «FENOX» (до 800 рублей за штуку). Они могут иметь измененную конструкцию, рассчитанную на те, или другие требования потребителей.

Можно купить и всю верхнюю опору в сборе. Это обойдется примерно в 1200-3000 рублей за единицу.

Стоимость работ по замене одного опорника на СТО составляет около 500 рублей.

Замена

Не обязательно переплачивать за работу по замене опорных подшипников. Имея под рукой необходимые инструменты, это можно сделать самостоятельно.

Инструменты и средства:

• баллонный ключ;
• автомобильный домкрат;
• специальный съемник для рулевых наконечников (в крайнем случае, молоток и небольшая монтировка);
• гаечные ключи на 9, 13, 19;
• пассатижи;
• две стяжки для пружин.

Порядок работ

1. Поставьте машину на ровной площадке. Поддомкратьте кузов с нужной стороны. Демонтируйте соответствующее колесо.
2. Расшплинтуйте гайку крепления рулевого наконечника (пассатижи) и открутите ее (ключ на 19).
3. Используя специальный съемник для наконечников выпрессуйте палец.

   Если подобного инструмента у вас не нашлось, выбейте палец, аккуратно подбив его молотком снизу, и поддев небольшой монтировкой сверху. Постарайтесь не повредить резьбу на пальце.

4. Открутите две гайки крепления нижней части стойки в поворотном кулаке (ключ на 19). Если не удается их отвернуть, обработайте соединения жидкостью против ржавчины.
5. Под капотом находится три гайки крепления верхней опоры к кузову. Открутите их (ключ на 13).

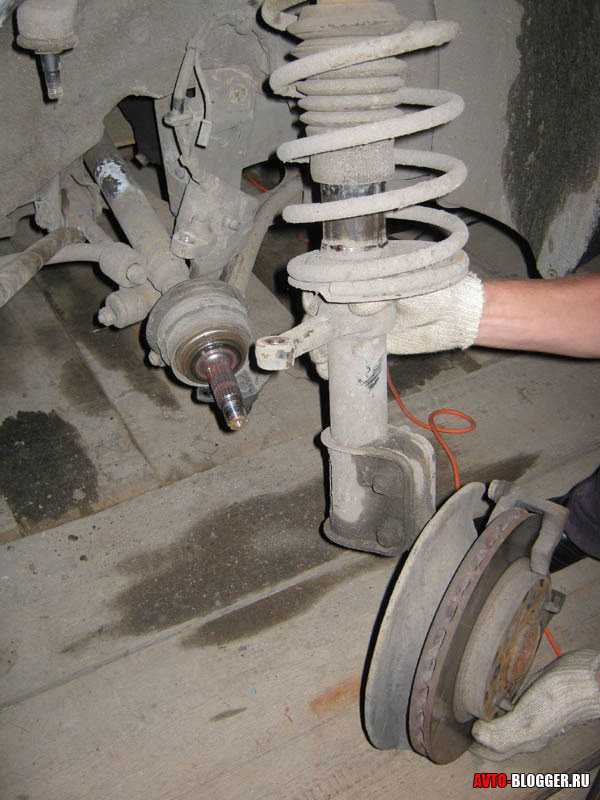

6. Извлеките весь амортизатор.
7. При помощи двух стяжек для пружин стяните пружину так, чтобы разгрузить опору.
8. Открутите гайку центрального крепления опоры к стойке (ключи на 9 и на 22). Снимите опору и разберите ее.
9. Замените в ней опорный подшипник на новый.
10. Работы по сборке стойки и монтажу ее к кузову и подвеске проведите в обратном порядке. Замена второго подшипника проводится аналогично.

Заключение

Закончив ремонтные работы, проверьте работу подшипников методом, описанным выше. После этого испытайте их в движении, аккуратно проехавшись по неровной дороге. Если вы довольны своей работой, не спеша отправляйтесь на станцию техобслуживания для регулирования угла установки передних колес.

Мы определяем, что элемент не сработал

Существует несколько признаков, по которым можно определить неисправность:

• Тело усиливается, вибрируя на гребне со стороны поврежденного амортизатора;
• Ощущается в рулевом колесе;
• Тормозное расстояние становится длиннее;
• При повороте автомобиль входит;
• Следы пятен масла;
• При движении по прямой линии автомобиль уносит;
• В стойке есть стук, посторонний шум.

Диаграмма устройства

Если вы не отремонтируете передние стойки на СТО в срок или своими руками, это может привести к печальным последствиям:

• Несущие подшипники рухнут;
• Шины будут неравномерно изнашиваться, прыгать, формировать удары на поверхности резины;
• Несущие подшипники не пройдут;
• Тормозное расстояние будет длиннее, что опасно на любой части дороги;
• Тормозные колодки будут неисправны, их срок службы значительно сократится.

Существует два основных способа проверки элементов для их неисправности. Один профессионал, второе ремесло, но и довольно эффективный.

1. Специальный стол для встряхивания. Он управляется автомобилем, и компьютер вычисляет эффективность амортизаторов. Следует отметить, что новые стойки могут показать результат около 75%!, но это вполне нормально. Если процент меньше 50, то пришло время изменить деталь.
2. Ручной поворот. Вам нужно занять переднюю часть автомобиля, за его крылом, и начать качаться. Попытайтесь достичь максимальной амплитуды, которая позволяет вам получить вес вашего тела. Во всяком случае попросите друга помочь. Суть в том, что после качания резко удалите руки и посмотрите на машину. Если она немедленно вернется в исходное положение и больше не колебется, тогда все будет в порядке. Если вы обнаружите даже небольшое колебание, вы можете предположить, что стойки должны быть предпочтительно заменены в ближайшем будущем.

Замена передних стоек, опор и пружин ВАЗ 2110, 2112, Лада Калина, Гранта, Приора, 2109Видео руководство по самостоятельной замене передних стоек, опор и пружин на переднеприводных автомобилях.

Замена передних стоек, опор и пружин ВАЗ 2110, 2112, Лада Калина, Гранта, Приора, 2109Видео руководство по самостоятельной замене передних стоек, опор и пружин на переднеприводных автомобилях.

Что делать, если стучит задняя стойка

Когда после пробега в 30 000 км стучит задняя стойка ВАЗ 2110, крайне сложно навскидку назвать, что является основанием для этого. Причин может быть несколько:

1. Если при эксплуатации авто по ухабистой дороге раздается стук, то в большинстве случаев так функционируют амортизаторы с дефектом, требующие обновления.
2. Если при осмотре замечен дефект (износ) втулок рычагов задней подвески, то необходимо произвести замену рычагов.
3. При «просевшей» пружине требуется демонтаж и установка новой детали.
4. Стук — следствие некачественной затяжки крепежа амортизатора или износа его втулок из резины, смонтированных в проушинах.
5. Стук может являться следствием частых действий по перегрузке задней подвески или при ее дефекте – деструкции буферного элемента хода сжатия.
6. Он появляется при дефектах пружин этого узла, а также при нарушении коаксиальности задней оси авто по причине деформации рычажных втулок.

При прослушивании скрежета, исходящего от рычагов, они подлежат замене. Одним из методов определения посторонних звуков является освобождение багажного отделения от груза. Приняв решение о замене этой детали, следует знать, что стоимость задней стойки на «десятку» приемлема для российских автолюбителей.

Рассматривая устройство задней стойки, можно отметить, что данный узел — агрегат зависимого действия с пружинами и амортизаторами-телескопами двусторонней формы использования. Кормовая стойка «десятки» крепится на ведомую несущую конструкцию, которая представляет собой комплект рычагов, кронштейны с посадочными местами (проушинами), сайлент-блоки, соединительные элементы и другое вспомогательное оснащение.

Самостоятельная замена стоек ВАЗ 2110 – экономим на посещении СТО

Автомобили ВАЗ семейства 2110 достаточно совершенны с точки зрения конструкции подвески. При этом удачная схема расположения элементов даёт возможность самостоятельно производить обслуживание и ремонт. Амортизаторы (стойки) фактически относятся к расходным материалам. Их замена предусмотрена регламентом технического обслуживания. Стоимость задних и передних узлов небольшая, однако владельцы автомобилей вынуждены доплачивать за работу СТО. Изучив материал, вы научитесь выполнять обслуживание самостоятельно.

Как устроены амортизаторы ВАЗ 2110, 2111, 2112 + схема

Конструкция имеет как достоинства, так и недостатки. Основное преимущество — достаточно высокие показатели комфорта и управляемости при низкой стоимости производства. К тому же у Макферсон — компактная схема, что позволяет уменьшить размеры передней части легковых автомобилей. Главная особенность — отсутствие верхнего рычага подвески. Упругий элемент (пружина) и амортизатор объединены на одной оси, которая является поворотной. Верхняя часть стойки опирается на усиленную чашу в брызговике крыла с помощью опорно-поворотного подшипника.

Конструкция не обеспечивает идеальную управляемость спортивного авто, но невысокая стоимость перевешивает все возможные недостатки.

Периодичность осмотра и замены амортизаторов определена инструкцией по техническому обслуживанию. Однако состояние отечественных дорог и пренебрежение нормами загрузки автомобиля приводит к ускоренному износу этих элементов.

Почему стучит подвеска и авто плохо управляем: признаки износа

• Автомобиль подпрыгивает на неровностях, колебания кузова не гасятся.
• Сильная вибрация на дороге типа «стиральная доска».
• На неровностях движение подвески отдаётся в рулевое колесо.
• Увеличен тормозной путь при исправной тормозной системе.
• При вхождении в поворот на безопасной скорости наблюдается снос или занос автомобиля (в зависимости от того, передние или задние стойки вышли из строя).
• Характерные стуки в подвеске при исправных стойках стабилизатора Также деталь может греметь.
• Нестабильное поведение автомобиля на прямой дороге.

Кроме того, состояние амортизаторов можно проверить визуально.

• Неисправные стойки имеют масляные подтёки.
• При нажатии весом тела на крыло автомобиля и последующем отпускании подвеска должна совершить 1–2 колебания. Если больше — амортизатор неисправен

Самостоятельная замена стоек ВАЗ 2110 – экономим на посещении СТО

Автомобили ВАЗ семейства 2110 достаточно совершенны с точки зрения конструкции подвески. При этом удачная схема расположения элементов даёт возможность самостоятельно производить обслуживание и ремонт. Амортизаторы (стойки) фактически относятся к расходным материалам. Их замена предусмотрена регламентом технического обслуживания. Стоимость задних и передних узлов небольшая, однако владельцы автомобилей вынуждены доплачивать за работу СТО. Изучив материал, вы научитесь выполнять обслуживание самостоятельно.

Как устроены амортизаторы ВАЗ 2110, 2111, 2112 + схема

Конструкция не обеспечивает идеальную управляемость спортивного авто, но невысокая стоимость перевешивает все возможные недостатки.

Периодичность осмотра и замены амортизаторов определена инструкцией по техническому обслуживанию. Однако состояние отечественных дорог и пренебрежение нормами загрузки автомобиля приводит к ускоренному износу этих элементов.

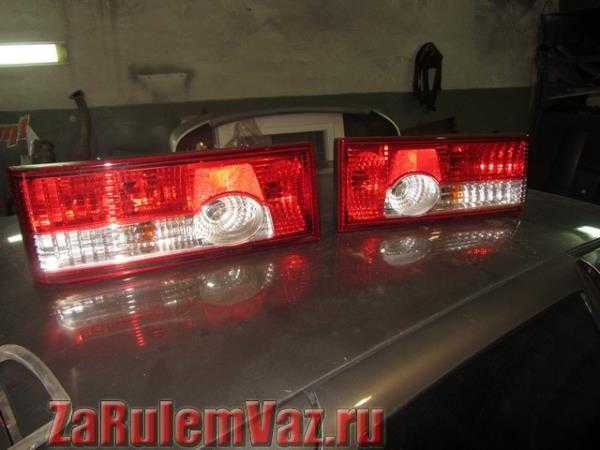

Как снять задние фонари на ВАЗ 2114, 2113, 21099, 2109, 2108

Прежде чем приступать к выполнению замены, необходимо отсоединить клемму минус от аккумуляторной батареи. Если вы уверены в своей электропроводке, то можно и не отсоединять клемму, но убедиться в том, что питание на фонари не подается — строго необходимо.

После чего открываем крышку багажника и отводим в сторону так называемые окошки в обшивке багажника, которые фиксируются липучками. Именно через эти смотровые окна видны гайки крепления фонарей:

При помощи трещотки выкручиваем две гайки крепления фонаря с одной стороны, как показано на фото ниже.

Теперь отсоединяем штекер питания от платы, нажав на фиксатор.

Теперь остается еще две гайки с другой стороны, которые доступны также после открытия специального «окошка» в ковролине.

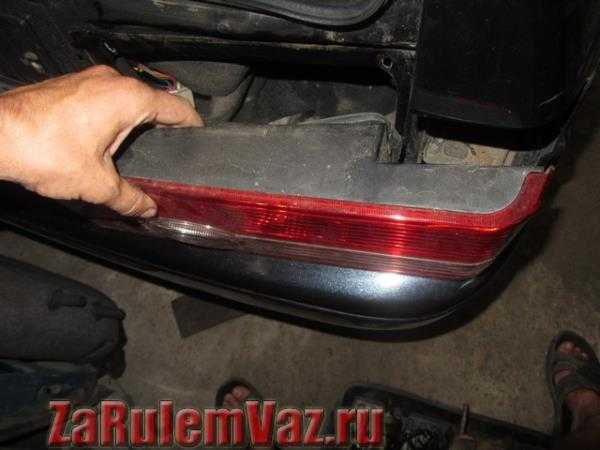

После этого с наружной стороны аккуратно берем за корпус фонаря и стараемся его отвести назад, тем самым извлекая из посадочного места.

Второй фонарь на ВАЗ 2114 и 2113 меняется аналогично. Не забываем подключать штекеры питания после установки новых фонарей.

Задняя подвеска Ваз 2110 – основные компоненты

К ним крепятся оси колес вместе с тормозными механизмами. Впереди рычагов находятся втулки 16 с резинометаллическими шарнирами 1, через них продеты болты, которые соединяют с кронштейнами 2, которые, в свою очередь, крепятся к лонжеронам кузова. Пружины 11 одним концом стоят в чашке амортизатора 9, другим – в опору через резиновую прокладку 10, которая приварена к внутренней арке кузова.

Амортизаторы телескопические двухстороннего действия. Болтом 9 они крепятся к кронштейну. Шток прикреплен к верхней опоре 5 пружины через подушки из резины 6 и опорную шайбу 3. В ступице 13 установлен упорный подшипник 12. Он подобен переднему, но имеет меньший размер и, в отличии от переднего, где внутреннее кольцо устанавливается с натягом, подшипник 12 на оси 14 имеет переходную посадку. В процессе эксплуатации его не нужно регулировать или смазывать, возникший люфт не допускается устранять путем подтягивания гайки, только замена.

Не рекомендуется разборка ступицы при исправном подшипнике, т. к. при выпрессовке он разрушается.

В каком порядке производить ремонт телескопической стойки:

1. Прежде всего, читайте как снять телескопическую стойку с автомобиля ВАЗ 2110.

2. Стойку зажать в тисках, а потом сжать пружину при помощи специальных стяжек. Затем при помощи приспособления открутите верхнюю гайку опоры стойки и шток амортизатора, при этом последний нужно удерживать от проворачивания.

3. Демонтируйте на стойке автомобиля верхнюю опору.

4. Верхнюю чашку пружины снять.

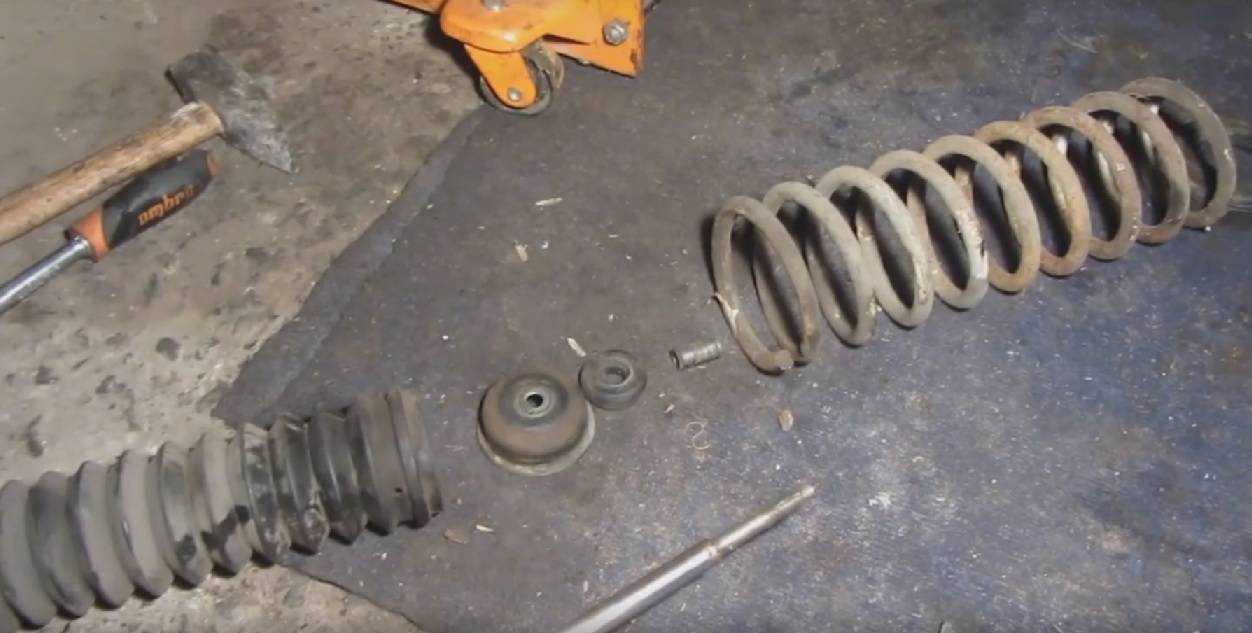

5. Снять саму пружину телескопической стойки.

6. Освободить амортизаторную стойку от защитного кожуха с буфером хода сжатия.

7. Если корпус стойки, чашка пружины, находящаяся внизу, а также поворотный рычаг и кронштейн подверглись деформации и разрушению, дали трещины, то данное состояние говорит о необходимости замены амортизаторной стойки. Производить на ней какую-либо сварку запрещено, вследствие этого нарушится её работоспособность.

8. Далее амортизаторную стойку нужно зафиксировать в вертикальном положении и пару раз до упора поднять и опустить амортизаторный шток. Делается это для того, чтобы понять, нет ли по ходу его движения заеданий, стуков и провалов. Если таковые обнаружены, телескопическая стойка требует замены и ремонту не подлежит. Причинами замены может быть также вышедшая из строя резьба в верхней части штока либо подтекания жидкости (допустимо лишь незначительное отпотевание).

Для того, чтобы перебрать амортизаторную стойку, лучше всего обратиться к услугам специализированной мастерской, поскольку для её ремонта обязателен специальный инструмент и, что немаловажно, навык

9. Помимо обычных гидравлических амортизаторов существуют ещё амортизаторы в так называемом патроне (цельном неразборном корпусе). Если в автомобиле такого рода механизм, то для замены нужно сбить опору буфера сжатия, при помощи специального ключа открутить гайку корпуса стойки, извлечь старый патрон и произвести установку нового. Если патрон нужно установить вместо простого гидравлического амортизатора, то шток с рабочим цилиндром необходимо высвободить из корпуса, чтобы слить жидкость. Затем корпус следует промыть внутри и, руководствуясь инструкцией производителя, произвести установку нового патрона.

10

Также нужно обратить внимание на состояние защитного кожуха и буфера хода сжатия. В случае повреждения последнего, его нужно обязательно менять. Если на защитном кожухе произошло отслоение резины от металлической арматуры, а также, если кожух имеет трещины, порванные участки, не обладает необходимой упругостью, значит пришло время замены

Если на защитном кожухе произошло отслоение резины от металлической арматуры, а также, если кожух имеет трещины, порванные участки, не обладает необходимой упругостью, значит пришло время замены.

11. Подшипник требует замены в случае присутствия осевого передвижения в корпусе опоры; замечено, что из-под защитных колец подтекает смазка; в ходе поворачивания подшипник заедает; а также по причине коррозии. Возможно придётся заменить корпус верхней опоры, если на нём появились трещины. Или можно заменить опору в сборе. Резьба шпилек также может быть изношена и, само собой разумеется, они подлежат замене.

12. Деформация витков пружины, трещины на ней также сигнализируют о необходимости менять деталь. Чтобы проверить осадку пружины, нужно её три раза прижать так, чтобы витки соприкоснулись. Затем дайте пружине нагрузку 3187 Н (325 кгс). Под таким давлением пружина должна иметь длину не меньше 201 мм (182 мм — экспортные авто).

Процесс сжатия пружины проводится по её оси: требуется, чтобы опорные поверхности были в соответствии с поверхностями опорных чашек, которые находятся на телескопической стойке. Пружины, имеющие жёлтую (в экспортном варианте — белую) маркировку (класс А) могут иметь длину менее 207 мм (188 — подлежащие экспортной отправке), тогда следует произвести замену на пружину, где маркировка зелёная (голубая — экспортные авто) (класс В). Лучше всего менять и одну, и другую пружину в передней подвеске (они должны принадлежать к одной группе). Также замените вышедшую из строя верхнюю чашку пружины.

13. Произведите замену болтов крепления телескопической стойки с изношенной резьбой.

14. Теперь нужно начать сборку телескопической стойки с конца, отталкиваясь от последнего процесса (в обратном порядке). Защитный кожух требуется надеть на кольцевую канавку, которая находится на буфере хода сжатия.

15. Установленная пружина должна располагаться так, чтобы её конец был до упора прижат к выступу нижней чашки. Таким же образом нужно установить на пружину верхнюю чашку.

16. Только тогда, когда ваш автомобиль уже стоит на земле, окончательно затягивайте гайку штока амортизатора.

Замена передних стоек, пружин и опор на ВАЗ 2110-2112

Передние стойки на автомобилях ВАЗ 2110-2112 находятся под большей нагрузкой чем задние, и в этой связи они выходят из строя раньше. Обычно первыми симптомами является стук со стороны стоек во время проезда по ямам или даже лежачим полицейским. Если появились стуки, можно посмотреть на стойку, и скорее всего вы увидите, что она потекла. Хотя, даже не потекшие стойки могут стучать, если они эксплуатируются довольно продолжительное время.

На личном опыте могу сказать, что на ВАЗ 2112, которая была во владении более 5 лет, стойки не менялись ни разу, и пробег уже подходил к 200 000 км. А купили мы ее, когда на одометре было 50 000 км. Соответственно, можно сделать вывод, что как минимум 150 тысяч км. они отходили.

Если вы решили менять переднюю подвеску своими силами, то прежде всего следует иметь ввиду, что понадобится немало инструмента, а именно:

• ключ баллонный;
• домкрат;
• съемник шаровых опор и наконечников рулевых тяг;
• ключи накидные на 17, 19;
• головки на 13, 17 и 19 мм;

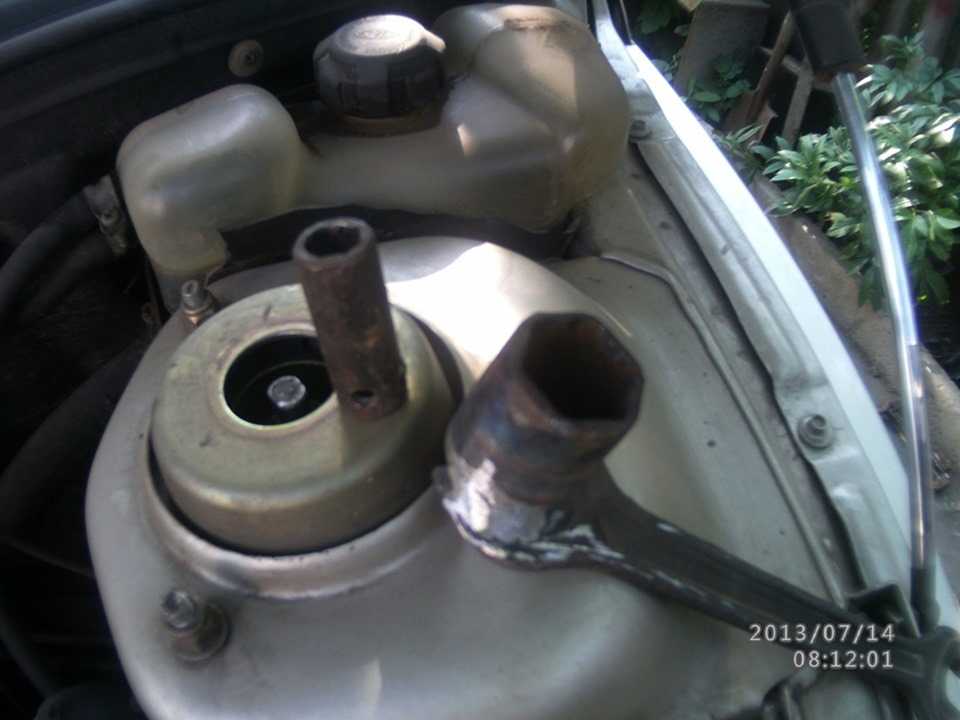

• специальный ключ для удерживания штока стойки от проворачивания;
• стяжки пружин;
• вороток и трещоточная рукоятка.

Для начала приведу подробный и развернутый видео обзор по выполнению данной процедуры, а уже после этого сделаю небольшое описание данной работы.

Чтобы посмотреть видео в высоком качестве, нажмите на значок шестеренки внизу справа, и выберите HD 1080.

Данный обзор был сделан на примере 2110, которая была у меня как-то на разборе. Думаю, что показано все доходчиво. Что касается установки новых элементов подвески, то лично я рекомендую ставить заводские оригинальные запчасти производства Автоваз. И это касается только ВАЗ 2110, так как заводская подвеска вполне неплохо себя зарекомендовала.

Всякие занижения и прочие эксперименты я не поддерживаю, хотя и не критикую особо: как говорится, «на вкус и цвет….». Но личный опыт показал, что занижение — это потеря комфорта при городской езде, и все неровности дороги постоянно будут приходиться на пятую точку.

В таком случае пружина будет находиться в постоянно расслабленном состоянии, что негативно скажется на эффективности работы подвески, и также приведет к появлению нежелательных звуков со стороны передних стоек.

Также, немалую роль стоит уделить моментам затяжки резьбовых соединений при установке новых элементов. К примеру, гайки крепления верхней опоры стойки к кузову автомобиля должны быть закручены с силой не более 19,6–24,2 Н*м.

На фото выше показан пример Калины, но смысл от этого не теряется ни коем образом.

То же самое стоит сказать и об остальных соединениях. Крепление стойки к поворотному кулаку составляет 77,5–96,1 Н*м. И гайка крепления наконечника к стойке затягивается с моментом 27,05–33,42 Н*м.

Что касается симптомов неисправности опор, подшипник и пружин, то они могут быть различными. К примеру, при поворотах руля слышен скрежет или даже хруст, причем выражено это даже во время стоянки автомобиля — скорее всего это говорит о выходе из строя опорных подшипников. Также, при достаточно сильном их износе может появиться стук с верхней части стойки — точнее от опоры.

Пружины со временем при длительной или слишком нагруженной эксплуатации, могут терять свои свойства, и проседать. Это приводит к потере эффективности подвески, проседания автомобиля, и велика вероятность, что колеса при езде по неровной дороге начнут цеплять подкрылки, что было даже на одной из моих машин.
