Замена передних стоек ваз 2108, 2109, 21099

Замена

Прежде чем начать замену, советуем ознакомиться с устройством передней подвески и ее компонентами.

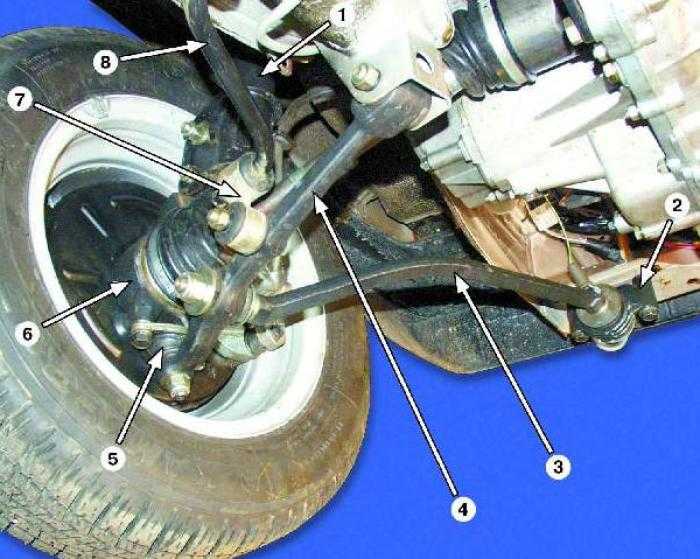

1 — стойка;

2 — кронштейн растяжки;

3 — растяжка (распорка передней стойки);

4 — рычаг передней подвески;

5 — шаровой шарнир рычага;

6 — поворотный кулак;

7 — сойка стабилизатора поперечной устойчивости;

8 — штанга стабилизатора.

https://youtube.com/watch?v=HrnXtK17AeI

Установка распорки передних стоек — это популярный способ доработки ходовой части, подвески. Дополнительно установленная распорка (или растяжка) позволяет повысить жесткость кузова на скручивание при движении по неровностям, бездорожью. Плюс она уменьшает крен кузова при скоростном вхождении в повороты.

Распорка

Теперь приступаем непосредственно к замене передних стоек.

1. Поставьте автомобиль на достаточно ровную, твердую поверхность. Пол вашего забетонированного гаража вполне подойдет.
2. Выключите ручной тормоз, а для повышения собственной безопасности под кузов установите упоры. Это могут быть любые подручные предметы.
3. Ослабьте немного крепежные болты колес, после чего немного поднимите автомобиль с помощью домкрата.
4. Поднимите капот, надежно его зафиксируйте, чтобы не приходилось постоянно держать одной рукой и не рисковать получить листом металла по голове.
5. Снимите заглушку с опорного подшипника стойки. Она выполнена из пластика.
6. Винтовым ключом на 13 ослабьте 3 крепежные гайки. Они располагаются между верхней частью стойки и нижней частью кузова.
7. Извлеките полностью шплинт. Для этого его предварительно нужно разогнуть обычными плоскогубцами.
8. Выпрессуйте съемник из стойки. Перед этим на рулевой тяге открутите крепежную гайку ключом на 19.
9. Если по какой-то причине вы решили попытаться отремонтировать стойку, тогда вооружайтесь молотком и зубилом. Этими инструментами многие корректируют форму амортизатора. Хотя на практике лучшее решение — это замена.

10. Извлеките из уплотнителя тормозной шланг.

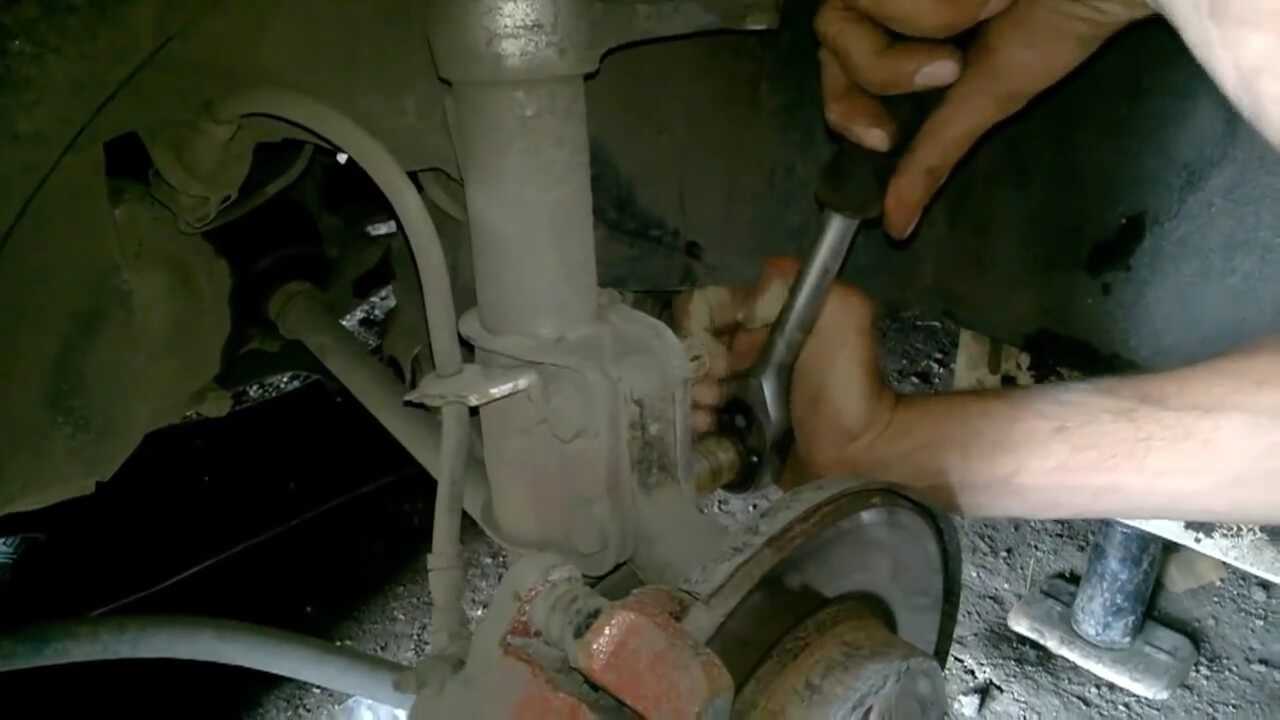

11. Демонтируйте болтовые крепежи с помощью ключей.
12. В сторону кузова отворачиваются все гайки верхней части стойки.
13. Отведите обязательно только вниз поворотный кулак проушин.
14. Извлекайте поврежденную, вышедшую из строя стойку через колесную арку.
15. Плотно и прочно прижмите пружину к подшипнику, сжав ее предварительно с помощью специального инструмента.
16. Подкорректируйте механически подшипник, крепежные болты, шплинты и пружины.
17. Все указанные компоненты установки обратно уже на новую переднюю стойку.
18. Проведите процедуру обратной сборки, действия в противоположной замене последовательности.

Готовность к замене

По завершению работ обязательно восстановите геометрию колес. Для этого придется посетить автосервис, поскольку у них имеются специализированные стенды.

Указанная инструкция позволит вам самостоятельно прокачать и поменять передние стойки на своем ВАЗ 2109. Дополнительно советуем посмотреть обучающие видео уроки, а также проконсультироваться со специалистами относительно выбора новых деталей.

 Загрузка …

Ремонт ходовой ваз 2109 своими силами

Каждый опытный автомобилист понимает, как важно вовремя делать профилактику наиболее уязвимых узлов автомобиля. К ним относится и ходовая часть – её диагностика просто необходима для безопасной эксплуатации любой машины

Ходовая часть включает в себя: колёса, заднюю и переднюю подвески, а также раму. Эти элементы подвергаются большим нагрузкам не только при движении, но и в состоянии покоя автомобиля. Поэтому детали ходовой изнашиваются быстрее, чем любые другие. В нашей статье пойдёт речь об автомобиле ВАЗ 21099 – ремонт ходовой части которого, сможет выполнить своими руками любой автовладелец.

Предварительная быстрая диагностика ходовой части ВАЗ 21099

Для того, чтобы иметь представление о состоянии ходовой части, машину необходимо загнать на яму/подъемник при хорошем освещении. При невозможности – воспользуйтесь домкратом, не забывая использовать ручной тормоз и ставить опору под противоположные поднятой стороне колеса. Передние колеса для более детального осмотра можно снять. С собой обязательно иметь мягкую щетку и тряпку.

Беглый осмотр можно проводить после каждых 5 тыс. километров пробега. Профилактический осмотр и возможную замену узлов ходовой надо осуществлять через каждые 10-30 тыс. километров пробега в зависимости от условий эксплуатации автомобиля (качества дорожного покрытия).

Прокачка

Вы сначала можете снять старую стойку, но перед установкой новой ее обязательно нужно прокачать.

Прокачка требуется только двухтрубным амортизаторам. Однотрубные в подобных мероприятиях не нуждаются.

Отсутствие необходимости в прокачке однотрубных стоек обусловлено тем, что емкость с газом высокого давления изолирована надежно поршнем.

Если избежать процедуры прокачки, либо неправильно выполнить данную работу, двухтрубный амортизатор может выйти из строя по причине попадания во внутреннюю гильзу воздуха или газа, в зависимости от типа стойки через клапан. Это случается при транспортировке узла не в вертикальном положении.

Теперь посмотрим, как выполняется прокачка стоек своими руками.

Проверьте ход штока после прокачки. Если провалы отсутствуют, звуков пузырения нет, все отлично. При наличии подобных явлений нужно обязательно повторить процедуру прокачки еще несколько раз.

Обратите внимание на то, что газо-масляные стойки, в отличие от масляных, прокачиваются только в положении штоком вверх. До начала установки аморт обязательно должен оставаться в таком положении

Замена передних амортизаторов на ВАЗ 2108, 2109, 21099

Если амортизаторы выходят из строя, водитель ощущает ухудшение управляемости автомобиля (особенно при перестроениях), раскачку кузова, стук со стороны передней подвески при движении по неровной дороге. В такой ситуации амортизаторы нужно заменить новыми.

Необходимые для замены амортизаторов инструменты и запасные части

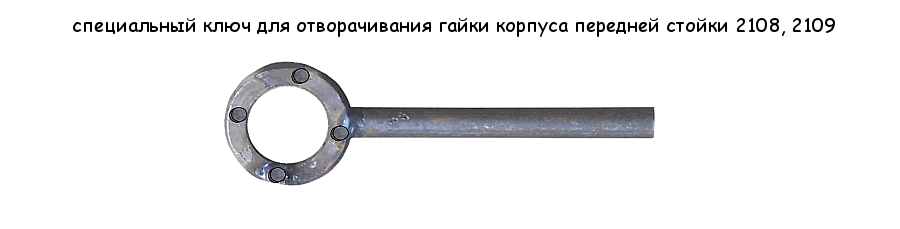

— Специальный ключ для отворачивания гайки корпуса передней стойки

— Приспособление для отворачивания гайки штока амортизатора

— Новый амортизатор (картридж)

— Фиксируем автомобиль на ровной площадке

— Поддомкрачиваем и снимаем переднее колесо

— Очищаем от грязи элементы передней подвески

— Снимаем переднюю стойку

Порядок замены амортизаторов стоек передней подвески автомобилей ВАЗ 2108, 2109, 21099

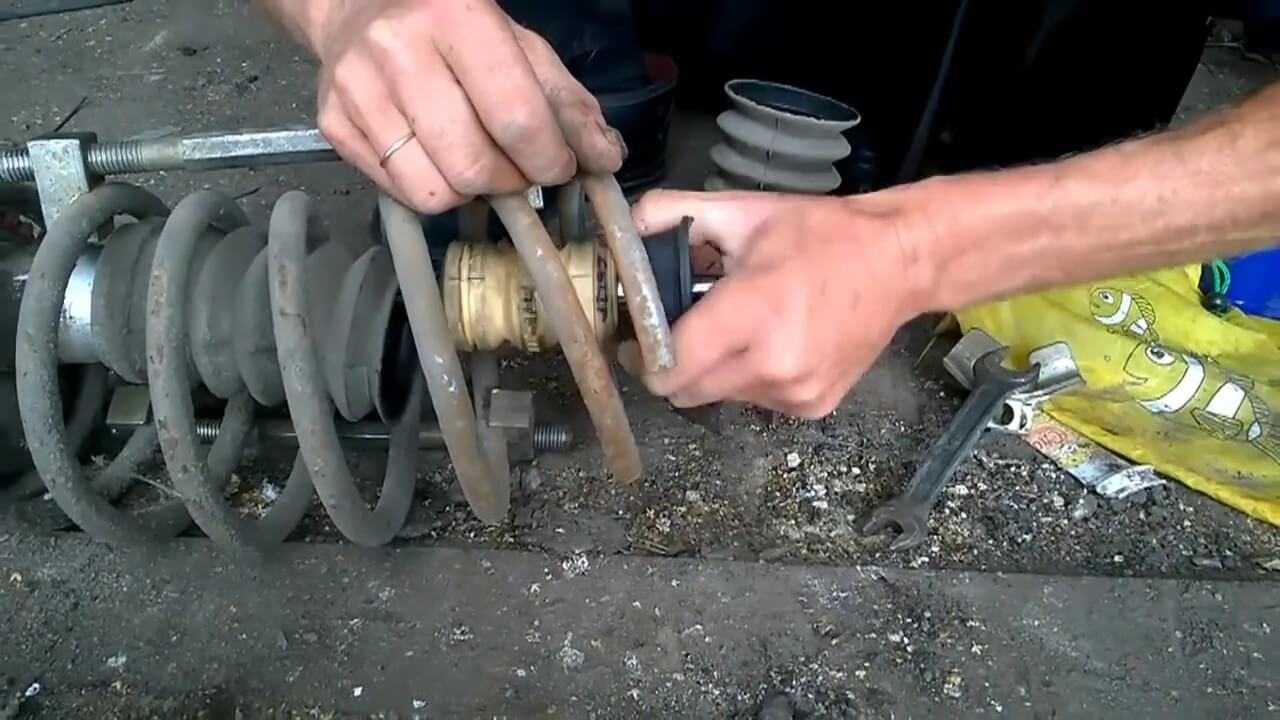

— Снимаем пружину передней стойки

Для этого устанавливаем на пружину две стяжки. Одна напротив другой. Зацепляем каждую за четыре витка пружины. Немного сжимаем пружину, вращая болты стяжек. Специальным приспособлением отворачиваем гайку штока амортизатора и снимаем все детали стойки.

— Сбиваем опору буфера сжатия

Надставляем зубило, ударяем по нему молотком и сбиваем.

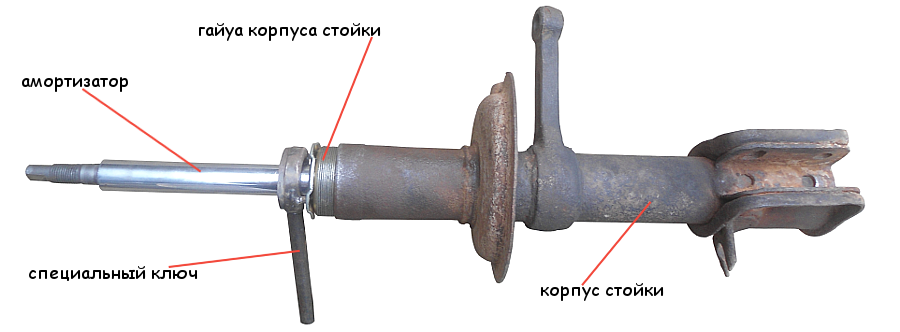

— Отворачиваем гайку крепления амортизатора

Амортизатор закреплен в корпусе передней стойки при помощи специальной гайки. Для ее отворачивания потребуется специальный ключ. Он может быть разной конструкции. С его помощью отворачиваем гайку (см. фото в начале статьи). Снимаем ее.

— Извлекаем амортизатор

Вынимаем амортизатор (картридж) из корпуса передней стойки.

— Устанавливаем новый амортизатор

Устанавливаем в корпус стойки новый амортизатор. Закрепляем его гайкой.

Производим сборку и установку передней стойки в порядке обратном разборке.

Так как амортизаторы рекомендуется заменять парой, аналогичным образом производим работы по замене с другой стороны автомобиля.

Таким образом производится замена амортизаторов передних стоек автомобилей ВАЗ 2108, 2109, 21099.

Примечания и дополнения

Амортизаторы автомобилей ВАЗ 2108, 2109 и 2110 различаются по длине (десяточные длиннее). Это нужно учитывать при приобретении новых.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

Модели

Теперь назовем несколько наиболее популярных, востребованных моделей амортизаторов, которые пользуются спросом среди владельцев ВАЗ 2109. Это, быть может, позволит решить, какие стойки лучше поставить именно вам.

Модель

Особенности

Гибридная стойка, имеющая множество положительных отзывов. Умеренно жесткие, ход довольно мягкий. При активном использовании прослужат 1-1,5 года. При редкой эксплуатации авто прослужат годы

Гибрид, во многом превосходящий предыдущий вариант по уровню жесткости. Зато автомобиль идеально удерживается на дороже. Способны выдержать активную эксплуатацию в течение года, но затем часто течет масло. Цена выше, чем у Каяба

Масляные мягкие стойки, которые не понравятся поклонникам жесткой езды. Во многом превосходит стандартную систему ВАЗ 2109, но по показателям контроля за дорогой уступает Блистен и Каяба. Цена приближена к последнему, служит около 1 года

Газовые аморты, которые выбирают преимущественно стрит рейсеры, гонщики, поклонники очень жесткой езды. Потому отзывы среди обычных водителей в основном негативные. Жесткость очень высокая, зато служит достаточно долго

Бюджетный вариант стоек для тех, кто не может позволить себе большие затраты на собственный автомобиль. Во многом похожи на Каяба по своих характеристикам, но немного жестче. Бюджетник во всех отношениях, хотя проработать стойка может до 3 лет при умеренной эксплуатации

Комплект Каяба

Выбирая амортизаторы, ориентируйтесь на собственные требования к комфорту и управляемости автомобиля, а также принимайте во внимание финансовую сторону вопроса

Какие могут быть проблемы и как их устранить

Среди неисправностей могут быть и такие мелкие, которые следует устранить, используя обычный ремкомплект. Например, ослабление болтов штанги стабилизатора или гайки крепления опоры. Следует затянуть их покрепче.

Если же вы слышите, что подвеска издает звуки (стук, скрип), то это свидетельствует о более серьезных повреждениях. Сначала нужно определить, откуда исходит звук. Для этого можно использовать домкрат. Раскачайте в вертикальной плоскости колесо, если стучит в центре колеса, то, скорее всего, в подшипнике имеется довольно большая щель. Самому лучше подшипник не менять, так как можно его разрушить. Лучше обращаться в автосервис, где есть специальное оборудование для этих целей.

Делаем выводы: лучше заняться диагностикой и профилактикой своего авто и обезопасить себя во время езды, чем вкладывать средства в тюнинг.

http://luxvaz.ru/vaz-2109/288-shema-i-ustroystvo-peredney-podveski.htmlhttp://masteravaza.ru/hodovka/remont-hodovka/remont-hodovoj-vaz-2109-390http://www.syl.ru/article/272565/new_perednyaya-podveska-vaz–remont-osobennostihttp://m.etlib.ru/report/1381-zamena-perednej-stojki-vaz-2109http://ladaautos.ru/vaz-2109/sxema-remont-i-neispravnosti-perednej-podveski-vaz-2109.html

голоса

Рейтинг статьи

Шаг 2: Снятие переднего колеса

Перед началом работы следует приподнять переднюю часть автомобиля с помощью домкрата и установить его на соответствующие опоры, чтобы создать безопасную рабочую среду. После этого можно приступить к снятию переднего колеса.

1. Сначала необходимо снять колпак с колеса. Для этого можно использовать плоскую отвертку или другой подходящий инструмент, чтобы аккуратно поддеть колпак и снять его со ступицы.

2. После снятия колпака необходимо отпустить гайки колеса с помощью ключа для гаек. Не забудьте учесть направление поворота гаек (обычно – против часовой стрелки) и приложить достаточное усилие для их откручивания.

3. Когда гайки колеса будут откручены, можно полностью снять переднее колесо со ступицы. Для этого нужно аккуратно потянуть или пнуть колесо, чтобы оно вышло из пазов ступицы. Будьте осторожны, чтобы не повредить диск или шину.

4. После снятия колеса установите его в безопасное место, чтобы его не случайно не повредить или не скатилось.

Теперь переднее колесо успешно снято, и можно приступить к дальнейшим действиям.

Замена передних стоек ВАЗ 2108, 2109, 21099

Замену амортизаторов и (или) или пружин передних стоек на автомобилях ВАЗ 2108, 2109, 21099 производим парой (с двух сторон). Если заменяется стойка в сборе, то так же меняем сразу две.

Необходимые инструменты приспособления и детали

— Торцевой ключ или головка на «13»

— Накидные ключи на «17» и «19»

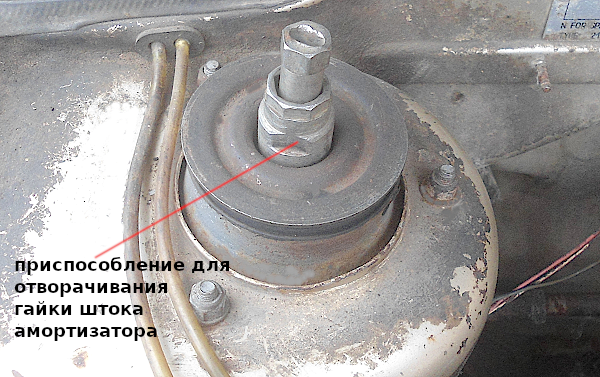

— Приспособление для отворачивания гайки штока амортизатора передней стойки

— Выколотка из мягкого металла

— Паяльная лампа или газовая горелка

— Поддомкрачиваем и снимаем одно из передних колес автомобиля

— Очищаем от грязи элементы передней подвески автомобиля

— Выводим тормозной шланг из зацепления из кронштейна на стойке

Замена передних стоек на автомобилях ВАЗ 2108, 2109, 21099

— Отсоединяем наконечник рулевой тяги от рычага корпуса стойки

Либо снимаем его специальным съемником, либо разъединяем соединение «народным» способом (при помощи монтажки и молотка). Подробнее: «Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099».

— Ослабляем затяжку гайки штока амортизатора стойки (если планируется разборка стойки)

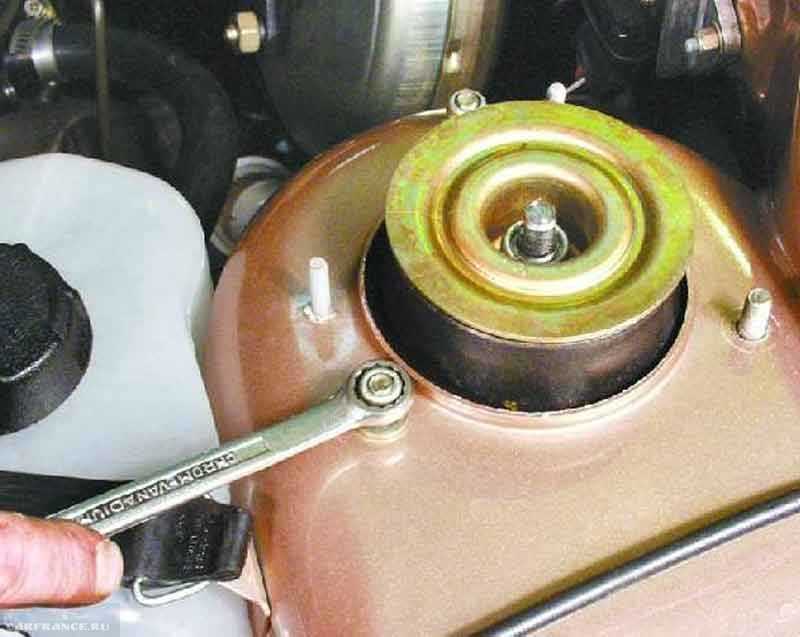

— Отворачиваем три гайки крепления верхней опоры стойки к кузову («чашке»)

Торцовым ключом или головкой на «13».

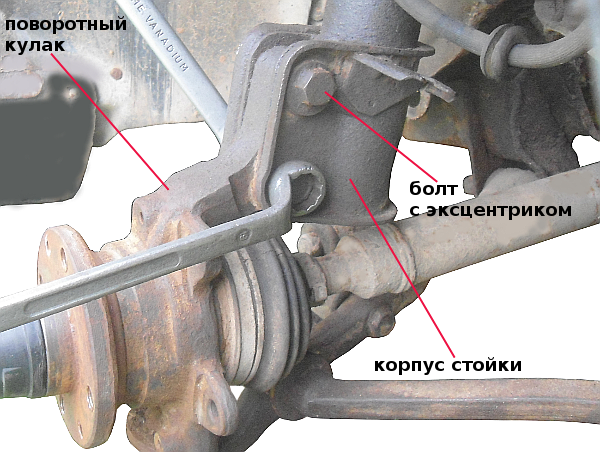

— Отворачиваем гайки крепления корпуса стойки к поворотному кулаку и вынимаем болты

Необходимо пометить краской или зубилом положение регулировочного болта (верхний болт с эксцентриком), чтобы при установке стойки обратно выставить его в изначальное положение. В этом случае угол развала передних колес автомобиля практически не сбивается.

На этапе извлечения болтов могут быть проблемы, так как они закисают в отверстиях в поворотном кулаке. Если провернуть ключом болты не удалось, то сначала обстукиваем их молотком, потом пытаемся выбить через выколотку. В самом тяжелом случае нагреваем поворотный кулак в месте крепления болтов при помощи газовой горелки или паяльной лампы и пытаемся их вывернуть. Подробнее: «Как отвернуть болты передних стоек автомобилей ВАЗ 2108, 2109, 21099».

— Снимаем переднюю стойку в сборе с автомобиля

— При необходимости разбираем переднюю стойку и заменяем вышедшие из строя детали

Аналогично заменяем вторую стойку. Момент затяжки гайки штока 66-81 Н.м, болтов крепления стойки к поворотному кулаку 78-96 Н.м.

После замены передних стоек автомобиля ВАЗ 2108, 2109, 21099 необходимо проверить и отрегулировать углы установки передних колес.

Примечания и дополнения

— Передняя стойка автомобилей ВАЗ 2108, 2109, 21099 состоит из корпуса амортизатора («стакана»), картриджа – амортизатора, пружины и верхней опоры с подшипником. Так же выпускаются не разборные передние стойки, без картриджа, с встроенным амортизатором.

— Другим вариантом замены передних стоек на автомобилях ВАЗ 2108, 2109, 21099, при котором не сбивается угол развала колес, является снятие стойки вместе с поворотным кулаком. Для этого не нужно отворачивать болты крепления стойки к поворотному кулаку, а необходимо отвернуть гайку ступицы переднего колеса, отсоединить от поворотного кулака наконечник рулевой тяги, отвернуть два болта крепления шаровой опоры и снять стойку.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт автомобиля

Замена стоек

Правильно можно заменить стойки путем последовательного выполнения действий в списке:

1. Подставьте под передние колеса автомобиля противооткатные упоры или же обычные кирпичи.
2. Вывесьте колесо, у которого нужно менять стойку, используя для этого домкрат.
3. Демонтируйте колесо с машины.
4. Демонтируйте защитный колпак со стакана, на котором находится неисправная стойка.
5. Зажмите шток амортизатора пассатижами или разводным ключом и открутите гайку, которая крепит амортизатор автомобиля.
6. Снимите металлическую шайбу и резиновую подушку, которые находятся под гайкой.
7. При помощи двух ключей открутите гайки в нижней части амортизатора.
8. Для этого держите одну гайку и откручивайте другую.
9. Выньте болт, к которому крепились две гайки.
10. Опустите амортизатор вниз.
11. Снимите вручную с амортизатора буфер сжатия, а также защитный чехол.
12. Снимите прокладку с амортизатора. Она также может остаться на нижней части стакана.

Прокачка

Вы сначала можете снять старую стойку, но перед установкой новой ее обязательно нужно прокачать.

Отсутствие необходимости в прокачке однотрубных стоек обусловлено тем, что емкость с газом высокого давления изолирована надежно поршнем.

Если избежать процедуры прокачки, либо неправильно выполнить данную работу, двухтрубный амортизатор может выйти из строя по причине попадания во внутреннюю гильзу воздуха или газа, в зависимости от типа стойки через клапан. Это случается при транспортировке узла не в вертикальном положении.

Теперь посмотрим, как выполняется прокачка стоек своими руками.

Тип стоек

Этапы прокачки

Задние масляные стойки

Передние газо-масляные стойки

Проверьте ход штока после прокачки. Если провалы отсутствуют, звуков пузырения нет, все отлично. При наличии подобных явлений нужно обязательно повторить процедуру прокачки еще несколько раз.

Обратите внимание на то, что газо-масляные стойки, в отличие от масляных, прокачиваются только в положении штоком вверх. До начала установки аморт обязательно должен оставаться в таком положении

Замена передней стойки ВАЗ 2109

Если провести небольшой тест, взяв наугад пять переднеприводников производства ВАЗ и просто покачав автомобили, то обнаружить машину без стуков и ощутимых люфтов будет не так уж просто. У четырёх машин обнаруживаются либо большие люфты, либо люфты со стуком. Всё это говорит о низком качестве выпускаемых деталей, но именно стойка — слабое место в передней подвеске, которое является главным источником грохота автомобиля, передающегося в салон. Даже если стуки начинают выдавать себя только по неровностям, скоро стойка загремит по-настоящему, и лучше опередить ремонт и сделать профилактику заранее.

Установка рабочей стойки

1. Новая стойка устанавливается на место старой.
2. Амортизатор прикручивается гайкой.
3. Все шланги возвращаются в исходное положение.
4. Шаровой шарнир прикручивается с помощью гайки.
5. Устанавливается шплинт.
6. Колесо монтируется на место.
7. Автомобиль снимается с домкрата.
8. На место устанавливается защитный колпак.
9. Брызговик двигателя устанавливается на исходное место.

Во время установки важно следить за тем, чтобы все гайки были закручены полностью. После установки амортизаторов автомобилю требуется провести развал – схождение

Если водитель постоянно затягивает с ремонтом стоек, то рискует попасть в ДТП. Неисправные механизмы станут причиной заноса автомобиля или не дадут водителю вовремя применить экстренное торможение.

Постоянная тряска и качка автомобиля сделают некомфортной любую поездку. Кроме того, неисправные передние стойки со временем приведут к выходу из строя всей подвески. Её ремонт обойдётся автовладельцу большими затратами денег и времени.

Прокачка

Вы сначала можете снять старую стойку, но перед установкой новой ее обязательно нужно прокачать.

Прокачка требуется только двухтрубным амортизаторам. Однотрубные в подобных мероприятиях не нуждаются.

Отсутствие необходимости в прокачке однотрубных стоек обусловлено тем, что емкость с газом высокого давления изолирована надежно поршнем.

Если избежать процедуры прокачки, либо неправильно выполнить данную работу, двухтрубный амортизатор может выйти из строя по причине попадания во внутреннюю гильзу воздуха или газа, в зависимости от типа стойки через клапан. Это случается при транспортировке узла не в вертикальном положении.

Теперь посмотрим, как выполняется прокачка стоек своими руками.

Тип стоек

Этапы прокачки

Задние масляные стойки

• Стойка переворачивается штоком вниз, выжидается 2-3 секунды, после чего шток плавно сжимается;
• В течение 3-5 секунд шток удерживается в таком положении;
• Стойка в сжатом состоянии переворачивается штоком вверх, удерживается 5 секунд;
• Шток вытягивается;
• Все предыдущие шаги повторяются 5-7 раз;
• Процесс завершается вытягиванием штока.

Передние газо-масляные стойки

• Амортизатор устанавливает штоком вверх, выжидается 2-3 секунды и плавно сжимается не до конца (около 2-3 сантиметров оставляйте);
• В таком положении стойка удерживается 3-5 секунд, после чего шток плавно вытягивают;
• Предыдущие пункты повторяются несколько раз;
• Процесс завершается плавным вытягиванием штока.

Проверьте ход штока после прокачки. Если провалы отсутствуют, звуков пузырения нет, все отлично. При наличии подобных явлений нужно обязательно повторить процедуру прокачки еще несколько раз.

Обратите внимание на то, что газо-масляные стойки, в отличие от масляных, прокачиваются только в положении штоком вверх. До начала установки аморт обязательно должен оставаться в таком положении

Шаг 1: Подготовка к снятию стойки

Перед началом процедуры, убедитесь, что автомобиль находится на ровной и устойчивой поверхности, а также оттяните ручной тормоз и поставьте блокировочные колеса.

Далее приступите к снятию передней части автомобиля:

1. Откройте капот

Для доступа к верхнему креплению амортизационной стойки необходимо открыть капот автомобиля и установить его в надежное положение, используя поддерживающую штангу или подставку.

2. Снимите колесо

Используя подходящий гаечный ключ или штатный ключ для колес, ослабьте гайки крепления переднего колеса. Затем поднимите переднюю часть автомобиля с помощью специального подъемника или домкрата, уберите колесо и установите его в безопасное место.

После выполнения этих действий вы будете готовы перейти к следующему шагу – снятию амортизационной стойки.

Как устроена передняя подвеска ВАЗ-2109

Очень важно вовремя делать профилактику ходовой части машины, так как основная нагрузка при эксплуатации приходится именно на нее. Причем нагрузка происходит и в состоянии покоя

Ходовая часть включает в себя такие элементы: рама, колеса, задняя и передняя подвеска. Ранняя диагностика поможет избежать многих проблем.

Основная деталь передней подвески – это амортизационные стойки, на них крепятся пружины. На верхней части стойки прикручены 3 болта и подшипник. Все это в целом обеспечивает возможность поворота стойки с колесами машины.

Следующая основная деталь – поворотный кулачок. Своей нижней частью он прикреплен к шаровой опоре, а верхней соединяется с низом стойки. Соединение обеспечивают болты. Верхний из них регулирует развал. За поперечную устойчивость автомобиля отвечает штанга, которую сайлентблоки крепят к основанию авто с помощью кронштейнов.

Таким образом, мы видим, что передняя подвеска включает в себя очень много деталей, но самые основные из них:

• пружина;
• рычаг;
• амортизатор;
• шаровые опоры;
• шарнир растяжки;
• кронштейны.

Причины поломки амортизатора

Если стойки неожиданно вышли из строя, то это говорит о том, что разрушились основные его элементы – сальник и клапанная система. Основные причины поломки любого амортизатора:

1. Скопление грязи и пыли.
2. Наличие коррозии.
3. Повреждение защитного пыльника.
4. Наличие задиров и царапин на штоке.
5. Пробои, нарушение герметичности.
6. Деформация.

Еще можно добавить изначально низкое качество амортизатора. Если он будет эксплуатироваться в жестких условиях – большие перепады температуры, езда по плохим дорогам, пробкам, то это приведет к преждевременному выходу из строя конструкции.

Поэтому при замене передних стоек ВАЗ-2109 нужно тщательно выбирать запчасти, проверять их на наличие любых, даже самых мелких дефектов.

Прежде чем менять стойки, убедитесь в исправности опорных подшипников. Они могут деформироваться, резиновая часть нередко рассыпается.

Иногда причина стука кроется и вовсе в ослаблении крепления. Следить за состоянием элементов подвески – это лучший способ оттянуть дорогостоящий ремонт

Проведите тщательный осмотр и обратите внимание на наличие:

1. Раскачивания кузова и низкую управляемость автомобилем. Шток амортизатора ходит без сопротивления – либо полностью вытекло масло, либо разрушен вкладыш.
2. Низкую устойчивость при прохождении поворотов и заносы.
3. Чрезмерное проседание при торможении и разгоне.
4. Излишнюю чувствительность при наезде на выбоины и ямы.
5. Тряску и повышенную вибрацию.
6. Неравномерный и сильный износ покрышек.

При неисправности одного амортизатора менять придется два (на одной оси). Обязательно нужно установить новые опорные подшипники – в этом случае получится добиться высокой надежности подвески и увеличить ресурс новых амортизаторов. Также вы почувствуете, что автомобиль станет более безопасным и комфортным.

Передние и задние стойки ВАЗ 2109

На автомобилях ВАЗ 2109 и ВАЗ 2108 используются одинаковые амортизаторы. На более новых моделях (2110, 2115, и т. п.) подвеска аналогичная и все элементы взаимозаменяемые. На заводе-изготовителе устанавливались амортизационные стойки СААЗ – масляные двухтрубные.

Поломки этих элементов почти всегда видны или слышны – появляются подтеки, стуки при движении по кочкам. Чревато это тем, что весь кузов становится неуправляемым – при движении по неровной дороге машина начинает прыгать. Амортизаторы не останавливают эти колебания, хотя в идеале должны гасить их.

Обратите внимание! Стойки придется снимать при проведении ремонта подвески – замене подушек, сайлентблоков, защитного кожуха, ограничителя хода штока, и т. д

Прокачка

Вы сначала можете снять старую стойку, но перед установкой новой ее обязательно нужно прокачать.

Отсутствие необходимости в прокачке однотрубных стоек обусловлено тем, что емкость с газом высокого давления изолирована надежно поршнем.

Если избежать процедуры прокачки, либо неправильно выполнить данную работу, двухтрубный амортизатор может выйти из строя по причине попадания во внутреннюю гильзу воздуха или газа, в зависимости от типа стойки через клапан. Это случается при транспортировке узла не в вертикальном положении.

Теперь посмотрим, как выполняется прокачка стоек своими руками.

Тип стоек

Этапы прокачки

Задние масляные стойки

• Стойка переворачивается штоком вниз, выжидается 2-3 секунды, после чего шток плавно сжимается;
• В течение 3-5 секунд шток удерживается в таком положении;
• Стойка в сжатом состоянии переворачивается штоком вверх, удерживается 5 секунд;
• Шток вытягивается;
• Все предыдущие шаги повторяются 5-7 раз;
• Процесс завершается вытягиванием штока.

Передние газо-масляные стойки

• Амортизатор устанавливает штоком вверх, выжидается 2-3 секунды и плавно сжимается не до конца (около 2-3 сантиметров оставляйте);
• В таком положении стойка удерживается 3-5 секунд, после чего шток плавно вытягивают;
• Предыдущие пункты повторяются несколько раз;
• Процесс завершается плавным вытягиванием штока.

Проверьте ход штока после прокачки. Если провалы отсутствуют, звуков пузырения нет, все отлично. При наличии подобных явлений нужно обязательно повторить процедуру прокачки еще несколько раз.

Обратите внимание на то, что газо-масляные стойки, в отличие от масляных, прокачиваются только в положении штоком вверх. До начала установки аморт обязательно должен оставаться в таком положении

Выявление неисправности

Деформация элементов подвески особенно растяжек кузовного оснащения, дезорганизует углы колес и не дает возможности выполнить корректировку развала – схождения. Прежде всего, следует проверить сайлентблоки авто, резиновые подушки, шаровые шарниры, усадку телескопических стоек.

Ремонт ВАЗ-2109 требует замены подушек из резины и сайлентблоков, если имеет место разрыв и одностороннее вспучивание, в том числе после подрезки торцовых поверхностей резиновых элементов.

Проверить на машине состояния шарового шарнира фронтальной подвески можно после демонтажа колеса, с замером расстояния между нижним рычагом и дисковым элементом тормозной системы. Если после прокачивания узла дистанция увеличивается от 0, 8 мм и более, шарнир следует заменить.

Замена амортизаторов передней подвески ВАЗ 2109

Достаточно при ремонте передней подвески ВАЗ 2109, необходимо также заменить амортизаторы. Понять, что пора менять амортизаторы можно, услышав удары при движении. Наиболее часто это свидетельствует о том, что поломались пружины или амортизатор утратил свою эластичность. Заменить пружины и амортизаторы можно только в паре.

https://www.youtube.com/watch?v=kuumpwST8JM

Процесс замены:

1. Для начала необходимо снять переднюю стойку. Потом разобрать ее. Но при этом нельзя будет отремонтировать углы колес.
2. Необходимо снять колесо, и повернуть руль до упора. Отверните гайку ключом при этом надо вынуть шплинт.
3. Выведите держатель стойки. Снимите заглушку и ослабьте гайку штока амортизатора.
4. Нанесите на болт установочную отметку. Отверните болт.
5. При обратном сборе, необходимо добиться совмещения меток, тогда отклонение углов колес будет меньше.
6. Далее отверните верхний и нижний болты и снимите регулировочную шайбу.
7. Открутите гайки, которые соединяют опору стойки и кузов. Установите две стяжки на пружины. При этом стяжки должны быть противоположны друг другу.

Передняя подвеска 2109 может часто ломаться при этом доставляя множества хлопот своему хозяину. Чтобы избежать проблем и частых поломок подвески 2109, необходимо своевременно проводить диагностику своего автомобиля и в случае возникновения какой-либо неисправности, срочно ее проверить и осмотреть, а в случае сильной поломки, то заменить. Если вы сами не в состоянии починить переднюю подвеску ВАЗ 2109, лучше отгоните автомобиль в автосервис, где опытные мастера быстро и качественно починят ваш автомобиль. Если этого не сделать своевременно, могут случиться плохие последствия.

Замена передних стоек ваз 2109 своими силами

Передние стойки ваз 2109

Общеизвестным фактом является то, что национальные дороги не просто имеют неровности, а фактически всецело ими покрыты. Однако даже в норме на хорошо асфальтированном участке могут встречаться различного рода неровности, которые нивелируются стойками автомобилей. Замена передних стоек ваз 2109 является вполне обыденной задачей, которую может выполнить среднестатистический автолюбитель. Главное понимать механизм их функционирования, чтобы можно было объективно сделать вывод о наличии или отсутствии неисправности. Замена передний стоек ваз 2109 своими руками приведена в нижеописанной инструкции.

Признаки неисправности стоек ВАЗ 2109

О необходимости замены стоек ВАЗ 2109 свидетельствуют такие признаки:

1. Первым и неизбежным признаком, показывающим необходимость замены стойки является течь амортизатора. На автомобилях ВАЗ 2109 не проседают, а именно текут амортизационные стойки уже на 40,000 км.
2. Второй симптом, указывающий на необходимость замены – это шумы и скрипы в подвеске, особенно при езде по пересечённой местности.
3. Иногда биение неисправных стоек передаётся и на рулевое колесо, что также может сигнализировать о их неисправности.
4. Как следствие предыдущего признака, автомобиль может частично уводить в бок или заносить по сторонам.
5. При повороте авто увеличивается траектория заноса, а также возрастает тормозной путь.

Для устранения подобных неисправностей необходимо как можно скорее выявить повреждения деталей, причины стуков и дефекты стойки.

Советы по замене передней стойки ВАЗ 2108, ВАЗ 2109

Осуществить замену стойки можно двумя способами, но принципиальной разницы в процессе замены нет. Один способ предусматривает снятие стойки в сборе, не откручивая регулировочных болтов. Как следствие, объём выполняемых работ увеличится за счёт снятия дополнительных механизмов. Второй способ показана на фото выше, он быстрее и позволяет работать с деталями, которые необходимо непосредственно заменить. Однако этот вариант имеет и недостаток — сразу после замены следует осуществить развал-схождение колёс.

Осуществляя ремонт стойки, необходимо проверить наличие трещин, следов износа и деформации поперечных рычагов, растяжек, осмотреть штанги стабилизатора. Деформация этих деталей и прежде всего растяжек и деталей кузова, нарушает углы установки колёс, что приводит к невозможности их регулировки.

Также необходимо произвести проверку резинометаллических шарниров и подушек, при обнаружении разрывов, трещин, односторонней выпуклости резины эти детали необходимо заменить.

Для работы нам понадобятся:

• ключи накидные и торцевые «на 9», «на 13», «на 17», «на 19», «на 22»;
• молоток и плоскогубцы;
• монтировка;
• стяжки для пружин;
• домкрат;
• проникающая смазка WD-40;
• новый масляный амортизатор.

Стоимость амортизатора ВАЗ 21082905002 составляет 2000 рублей. Его аналоги: KYB 365057 — 1600 рублей, AL-KO 408720 — 650 рублей, NORD YADA 2108 2905002 — 1200 рублей.

Актуальность цен по Москве и области на лето 2017.

Задняя подвеска

Центральная балка является основным элементом системы заднего привода ВАЗ 2109 – ремонт задней подвески зачастую требует замены балки целиком. Итак:

• Чтобы её произвести, нужно поднять заднюю часть автомобиля, поставив под передние колёса башмаки и включить передачу.
• После снятия колёс снимают оба амортизатора, отсоединяют тросы ручного тормоза и вынимают из кронштейнов наконечники.
• Отсоединяя тормозные шланги, нужно подумать, чем закрыть отверстия, во избежание утечки тормозной жидкости. Отвинтив гайки крепления балки, выбиваете болты и снимаете балку.

ВАЗ 2109: ремонт подвески задней

Если вы будете разбирать балку, то лучше заранее ослабить все соединения, затянутые с большим крутящим моментом. Возможно, достаточно будет заменить сайлент блоки, или подшипники, и установить балку на место. Если же вы не уверены, что можете сами определить причину неисправности – доверьтесь специалистам.

Как проверить амортизатор

Прежде чем проверять работу амортизаторов, нужно оценить их состояние визуально.

Важно! Наличие масляных пятен, даже покрытых слоем пыли, говорит о том, что внутри корпуса пусто. Стойка работать уже не сможет правильно

Еще обратите внимание на наличие механических повреждений, состояние пружины, других элементов подвески. Проводить диагностику лучше всего после длительной поездки, чтобы в стойках масло (если оно там еще есть) прогрелось

Снимать стойки не нужно. Последовательность действий:

1. Установите автомобиль на ровной площадке.
2. Один угол энергично раскачиваете вверх-вниз, прилагая усилие к верхней части крыла.
3. Отпустите и наблюдайте за поведением кузова. Если амортизатор исправен, то машина качнется еще 1-2 раза вверх-вниз, после чего кузов остановится. Если произошло три колебания, то это говорит об исправности стойки, но все же она в не очень идеальном состоянии и скоро ее придется менять.

Аналогично производится проверка всех остальных амортизаторов

Обратите внимание на наличие провалов, подклинивания, посторонних звуков при раскачивании
