Сколько стоит замена рулевых тяг ваз 2107?

замена рулевых тяг на автомобиле ваз 2107

Снятие рулевых тяг с автомобиля ваз 2107

2. Очищаем от грязи гайки и чехлы рулевой тяги.

3. Наносим проникающую смазку на резьбу шаровых шарниров рулевых тяг.

4. Плоскогубцами вынимаем шплинт гайки крепления рулевого пальца к рычагу поворотного кулака.

5. Рожковым ключом на 22 мм отворачиваем гайку крепления рулевого пальца шарового шарнира к рычагу поворотного кулака.

7. Съемником выпрессовываем пальцы рулевых наконечников и снимаем боковые рулевые тяги.

8. Перед разборкой боковой рулевой тяги измеряем и записываем ее длину. Это необходимо для того, чтобы при сборке не изменить имеющуюся величину схождения колес на автомобиле ваз 2107. Ослабляем болты стяжных хомутов соединительной муфты и вывинчиваем рулевые наконечники.

Аналогично снимаем и разбираем другую боковую рулевую тягу.

9. Для снятия средней рулевой тяги расшплинтовываем и торцовым ключом на 22 мм с удлинителем из моторного отсека ваз 2107 отворачиваем гайки.

10. Если пальцы шарниров боковых рулевых тяг отсоединены от маятникового рычага и сошки редуктора рулевого механизма, то при помощи съемника выпрессовываем пальцы шаровых шарниров рулевой тяги и снимаем тягу.

11. Если боковые рулевые тяги не отсоединены от проушин сошки и маятникового рычага, то пальцы шаровых шарниров средней рулевой тяги можно выпрессовать, выбивая их с помощью подходящего стержня А. Предварительно подставляем упор Б под внутренний наконечник боковой рулевой тяги.

Установка рулевых тяг на автомобиль ваз 2107

1. Устанавливаем рулевые тяги на автомобиль ваз 2107 в обратной последовательности. После сборки и регулировки боковой рулевой тяги по длине затягиваем стяжные хомуты.

2. После установки рулевых тяг на автомобиль ваз 2107 необходимо проверить и в случае необходимости отрегулировать углы схождения колес самостоятельно (см. «Углы установки колес на автомобиле ваз 2107 — развал, схождение — регулировка») или в специализированной мастерской.

Замена рулевой трапеции на классике — Ваз-2101, Ваз-2105, Ваз-2106 и Ваз-2107

Читайте

Выход из строя рулевого наконечника, рулевой тяги и даже всей рулевой трапеции на классике моделей Ваз-2101. Ваз-2105. Ваз-2106 и Ваз-2107 сопровождается характерным стуком в подвеске (даже на небольших неровностях), потерей курсовой устойчивости при движении (автомобиль отказывается ехать прямо, тянет в сторону и приходится постоянно подруливать), а так же неравномерным износом шин. Многим владельцам классики, которые уже имеют большой стаж вождения таких автомобилей, это знакомо, а учитывая качество наших дорог, вопрос о замене тяги, наконечника или всей рулевой трапеции, вставал уже не раз.

Дальше, будем определятся с местом для проведения всех работ и с необходимым инструментом для успешной замены рулевой трапеции на Ваз-2101. Ваз-2105. Ваз-2106 и Ваз-2107. О месте проведения работ писать-читать много нет необходимости, так как работы необходимо проводить на яме, подъемнике либо эстакаде, иначе веселое времяпрепровождения вам будет гарантировано и травмоопасно. С инструментом, тоже довольно просто, смотрите фотографию №1 следующую далее.

Вам потребуются ключи на 22, 13, 12 (может понадобиться), пассатижи, отвертка, рулетка и молоток. Думаю, всё перечисленное у вас найдётся, все-таки вы серьезный автолюбитель:). А вот съемник для рулевых тяг, скорее всего придется вам приобрести. Смотрите фотографию №2. Два варианта: справа съемник ветеран (в простонародье называется «уголком», который наверно был изобретен в год выпуска первого автомобиля из «классики»), а слева универсальный съемник. И тот, и другой съёмник поможет вам справиться с поставленной задачей. Но, я всё же советую вам отдать предпочтение универсальному съемнику, так как им удобнее работать и распрессовывает пальцы на раз, к тому же может пригодится и при ремонте на других моделях автомобилей.

По запчастям, считаю, что самым оптимальным вариантом для покупки будут рулевые наконечники, трапеция и тяги Белебеевского производства (представлены на фотографии №3 ). В их комплект входят: две рулевые тяги, два рулевых наконечника, поперечная (средняя) тяга, шесть шплинтов и столько же гаек. Вроде, как все хорошо, но это не все. Не хватает, сгонов рулевых тяг (регулировочные муфты)! Почему производитель ими не комплектует свои наборы, остается загадкой. Если не ошибаюсь, то только «Трек» считает необходимым наличие рулевых сгонов в своём комплекте. Проверяйте комплект, не отходя от кассы! Если же сгоны всё таки отсутствуют в комплекте, тогда обязательно их купите отдельно. Как выглядят сгоны и сколько их всего необходимо, вы увидите на фотографии №4

Замена рулевых тяг на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рулевые тяги необходимо всегда держать в хорошем состоянии и по возможности проверять их на наличие различного рода повреждений, ведь они являются неотъемлемой частью машины и участвуют в проворачивании колёс. Как заменить тяги на новые в случае, если старые пришли в негодность?

Примечание! Вам понадобятся следующие инструменты: пассатижи, гаечный ключ «на 22», отвёртка, молоток и специальный съемник шаровых шарниров (фото съемника приведено ниже).

Местонахождение тяг

Расположены внизу автомобиля, но просто взглянуть на тяги не получится, т.к. их закрывают передние колёса автомобиля. Поэтому выверните руль и увидите как одна из рулевых подсоединена к поворотному кулаку автомобиля.

Примечание! Для наглядности выше приведена схема, где красными стрелками указана центральная рулевая тяга, а синей стрелкой обозначены две боковые тяги, которые как раз таки и подсоединены к рычагам поворотного кулака, обозначенного зелёной стрелкой!

Когда нужно менять тяги? В ситуации деформации машина начинает вести себя на дороге расхлябано, а именно: при полностью выровненном руле передние колёса начинают уходить в какую-либо сторону, это особенно становится заметно на повороте (вы поворачиваете автомобиль допустим на лево, а тянет в право).

Примечание! Тяги деформируются от сильного наезда на кочку или другое препятствие, поэтому будьте аккуратны и берегите свой автомобиль, а если неприятность приключилась, то проверьте сами тяги и шаровые на исправность! (Подробно процесс описан в статье: «Проверка рулевых тяг и шаровых шарниров на исправность»)

Порядок выполнения ремонтных работ

Замена неисправной детали рулевого механизма производится в такой последовательности:

1. Узел очищаем от загрязнений при помощи щетки, на резьбовые соединения наносим проникающий состав.
2. Пассатижами вынимаем фиксирующие шплинты и при помощи накидного ключа или головки на «22» откручиваем гайку на пальце.
3. Тяги рулевые от поворотного кулака отстыковываются с использованием специального съемника. Приспособление надевается на узел сверху и при помощи болта производится выдавливание пальца из проушины.

Полезный совет: если место соединения предварительно обстучать через медную или бронзовую выколотку, то процесс демонтажа значительно ускоряется.

Производитель автомобиля ВАЗ 2107 рекомендует изношенные рулевые тяги менять комплектом. Ресурс данных конструкционных узлов из одной партии установленных на автомобиле, как правило, одинаков. Замена только одного из них не решает проблемы кардинально пройдет немного времени и процесс ремонта придется повторить в отношении остальных элементов системы.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

• выровнять колеса, установив их в положение, соответствующее прямолинейному движению;
• очистить крышку рулевого редуктора от грязи и масляных потеков;
• снять защитный колпачок с регулировочного винта;
• ключом на 19 ослабить контргайку, фиксирующую регулировочный винт;
• отверткой закрутить регулировочный винт, уменьшая люфт рулевого редуктора;
• затяните контргайку, удерживая регулировочный винт отверткой;
• проверьте, легко ли вращается рулевое колесо и соответствует ли люфт допустимым пределам;
• при необходимости повторите регулировку.

Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.

Особенности системы управления у «семерки» Ставшая за многие годы классикой, седьмая модель «Жигулей» продолжает наматывать километры и радовать владельцев своей надежностью и простотой в эксплуатации. Найти какую-либо деталь для ремонта не представит труда даже для полного «чайника». А технология восстановительных работ в домашних условиях отточена поколениями автолюбителей.

Если спросить у опытных водителей, с чего они начинали, то каждый третий скажет: с «Жигулей». Да, встретятся и нелестные отзывы, но при этом в глазах будет заметна ностальгия – любой вспомнит какое-то знаменательное событие, связанное с «семерочкой». Впрочем, не будем отвлекаться и рассмотрим опыт обслуживания и ремонта системы управления, а именно замены рулевых тяг на ВАЗ 2107.

Выбор новых деталей трапеции

Поскольку автомобиль ВАЗ 2107 снят с производства, найти оригинальные запчасти становится все сложнее. На дорогах стран СНГ рулевые тяги приходят в негодность довольно часто, поэтому запас «родных» деталей давно исчерпан. В последние годы комплекты деталей трапеции поставляются на рынок несколькими известными производителями:

• «Белмаг»;
• «Кедр»;
• «Трек»;
• Fenox;
• Delphi;
• «ВИС».

Полный комплект включает тяги, хомуты и корончатые гайки со шплинтами

Качество рулевых тяг указанных производителей примерно одинаковое, о чём свидетельствуют отзывы автолюбителей на форумах. Поэтому выбор новой запчасти сводится к соблюдению 3 правил:

1. Остерегайтесь подделок и не покупайте детали в сомнительных торговых точках.
2. Избегайте рулевых тяг неизвестных брендов, продающихся по бросовой цене.
3. Не перепутайте левый длинный наконечник с правым, если меняете часть трапеции.

Назначение механизма.

Во время выполнения маневра радиус траектории движения автомобиля определяется углом поворота управляемых колес. Однако простота такого действия – только кажущаяся. В ходе выполнения поворотов возникает проблема – колеса описывают кривые с разными радиусами: для внешнего он больше, для внутреннего – меньше. Соответственно, чтобы устранить проскальзывание внутреннего и ухудшение сцепления с дорожным покрытием и потерю управляемости во время маневра необходимо обеспечить различные углы отклонения управляемых колес: для внешнего — меньший, а для внутреннего — больший.

Эту задачу и решает конструкция рулевой трапеции.

Назначение и виды трамблёров

Основной распределитель «шестёрки» располагается на горизонтальной площадке, сделанной слева от клапанной крышки мотора. Вал агрегата, заканчивающийся шлицами, входит в приводную шестерню внутри блока цилиндров. Последняя вращается цепью газораспределительного механизма и одновременно крутит вал масляного насоса.

Под установку распределителя на блоке двигателя предусмотрена специальная площадка

Трамблёр выполняет в системе зажигания 3 функции:

• в нужный момент разрывает электрическую цепь первичной обмотки катушки, отчего во вторичной образуется импульс высокого напряжения;
• поочерёдно направляет разряды к свечам согласно порядку работы цилиндров (1—3—4—2);
• автоматически корректирует угол опережения зажигания при изменении оборотов коленчатого вала.

Трамблёр занимается распределением импульсов по свечам и обеспечивает своевременное искрообразование

Различные модификации «шестёрок» комплектовались разными типами распределителей:

1. ВАЗ 2106 и 21061 оснащались двигателями рабочим объёмом 1,6 и 1,5 л соответственно. Из-за высоты блока на модели устанавливались трамблёры с длинным валом и механической контактной системой.
2. Автомобили ВАЗ 21063 комплектовались двигателем 1,3 л с низким блоком цилиндров. Распределитель — контактного типа с укороченным валом, разница для моделей 2106 и 21063 составляет 7 мм.
3. На обновлённую серию ВАЗ 21065 ставились бесконтактные трамблёры с длинным штоком, работающие совместно с системой электронного зажигания.

Разница в длине валов 7 мм обусловлена различными объёмами моторов, применяемых на «шестёрке»

Разница в длине приводного вала, зависящая от высоты блока цилиндров, не позволяет использовать деталь ВАЗ 2106 на двигателе объёмом 1,3 л — распределитель попросту не сядет в гнездо. Ставить запчасть с коротким валом на «чистую шестёрку» тоже не выйдет — шлицевая часть не достанет до шестерни. Остальная начинка контактных трамблёров одинакова.

Будучи молодым неопытным водителем, лично столкнулся с проблемой разной длины штоков распределителей зажигания. На моих «Жигулях» ВАЗ 21063 в дороге обломился вал трамблёра. В ближайшем автомагазине приобрёл запчасть от «шестёрки» и начал устанавливать на авто. Результат: распределитель не вставился до конца, между площадкой и фланцем остался большой зазор. Позже продавец объяснил мою ошибку и любезно заменил деталь на подходящую к мотору 1,3 л.

Замена реактивных тяг на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Реактивные тяги – это неотъемлемая часть в подвески автомобилей, они только вступают в работу при наезде на кочку или при трогании с места, всего тяг пять в классическом автомобиле, все располагаются в задней части авто, две по бокам, две в центре (Ближе к центру) и одна длинная, но называется она не реактивная тяга, а поперечная штанга, как всё это меняется, мы подробно описали в этой статье, принцип замены всех тяг один и тот же, поэтому проблем с их заменой у Вас не должно будет возникнуть.

Примечание! Тяги крепятся при помощи болтов на конце которых гайки завёрнуты и тому подобного, поэтому сразу думайте что для замены тяг нужно взять будет и кстати, рекомендуем всю работу на яме осуществлять с ней гораздо удобней тяги менять и про домкрат с баллонным ключом не забудьте!

Где находятся реактивные тяги? Увидеть их на автомобиле сложно (Посредством фото), если своими глазами посмотреть, то всё до мельчайшего разглядеть можно будет, поэтому фото мы не стали выкладывать, а выложили подробную схему задней подвески классического авто, посмотрев на неё можно увидеть как каждая тяга стрелкой указана, разберём по подробней: На фото всего приведено пять стрелок, красная обозначает ту самую длинную тягу под названием «Поперечная штанга», две синих стрелки указывают на продольные штанги и две зелёных на продольные тяги, благодаря этому всему, задняя подвеска получается более менее устойчивой к завалу задних колёс при езде на кочки, приведём пример, если все тяги снять то при наезде на кочки задние колёса и поперёк будут ходить и заваливаться (Вместе с ними и мост будет перемещаться и он выскочить даже может), из-за этого будет плохая устойчивость автомобиля на высокой скорости и большая вероятность того, что автомобиль при резком повороте руля перевернётся, с тягами же мост держится крепко в одном положении, а при наезде на кочке происходит их скручивание и даже если мост уйдёт вперёд, то он сразу же вернётся в своё изначальное положение, в связи с чем развал колёс не измениться и машина будет ехать точно так же ровно как и до этого ехала.

Когда нужно менять реактивные тяги? Лучше всего конечно же тяги менять все вместе комплектом, потому что очень неприятно постоянно лазить в подвеску, лучше один раз залезть и всё сделать как надо и забыть об этом на довольно долгое время (Тяги живут года долгое время, но это зависит от дорог и от качества их исполнения, хорошие тяги как мы уже сказали довольно долгую жизнь прослужат), меняются они в том случае, если тяги погнулись, если сайлентблоки потрескались у них и при тому подобных случаях.

ВАЗ 2105, ВАЗ 2107, ВАЗ 2106 замена реактивных штанг (тяг). Фото и видео инструкция

На ремонте у нас находится автомобиль ВАЗ 2105, 2010 года выпуска, пробег 58 тыс.км., необходимо выполнить замену реактивных тяг (штанг) на подвеске заднего моста. Покажем как сделать эту процедуру своими руками, инструкция также применима для ВАЗ 2107, ВАЗ 2106.

Поднимаем машину. Гидростойкой поджимаем мост, чтобы отвязать амортизатор и пружина не выпала. Если вы будете проводить работу на земле, можете использовать дополнительный домкрат. Гайки на 19, откручиваем нижнее крепление заднего амортизатора:

Теперь переходим к креплениям самих тяг:

Вытаскиваем старую штангу и берём новую, тяги у нас фирмы КЕДР, номер для заказа МК-01-2919100, к ним также были заранее приобретены новые болты крепления, их номер для заказа 21010-2919000-86. Перед установкой весь крепёж смазываем медной смазкой, чтобы при дальнейшем ремонте без проблем смогли их открутить. Устанавливаем в обратном порядке.

После откручиваем верхнею короткую реактивную тягу:

Спереди шайбы стоят с двух сторон, снимаем их и переставляем на новые. При помощи монтажки немного выкручиваем мост, чтобы вставить болт:

После того как затянули штаны, можно снимать тягу панара:

Для того чтобы вставить затем в это место новый болт, снова понадобится монтажка, которой отожмём пружину.

labavto.com

Устройство и принцип работы трапеции

Рулевые тяги разворачивают колеса в сторону, куда водитель повернул руль. Расположена она на уровне днища машины под силовым агрегатом, прикреплена снизу к лонжеронам. Состоит из трех тяг: правой, средней и левой. У средней тяги два шарнира, две другие являются сборными деталями из длинной и короткой частей.

Работает трапеция по следующей схеме. Когда водитель поворачивает рулевое колесо, вращается хвостовик редуктора и вал. С помощью червячного механизма усилие передается на сошку. Она начинает разворачиваться в нужную сторону вместе с тягами. Благодаря всем трем тягам одновременно поворачиваются передние колеса. Шаровые пальцы, расположенные на концах тяг, дают возможность двигаться рулевым тягам лишь по горизонтали.

Диагностика неисправностей трапеции

В процессе эксплуатации шаровые пальцы постоянно проворачиваются, сухари истираются, появляется люфт. Об изношенности наконечника говорят следующие признаки:

• снизу машины слышаться стуки при движении по неровным дорогам;
• на ровной дороге авто самопроизвольно меняет траекторию пути;
• чувствуется вибрация на руле, которая передается от люфта шаровых пальцев;
• тяжело поворачивать руль, при этом снизу слышен скрип.

Если, поворачивать рулевое колесо, нужно прилагать значительные усилия, это говорит о том, что заклинило шаровой палец в корпусе. В этом случае срочно нужно менять пришедшую в негодность деталь, иначе палец может выбить из гнезда во время движения, и машина потеряет управление. Шарниры быстрее изнашиваются, если пришел в негодность пыльник, из-за чего грязь попадает в шарнирное соединение.

Неисправность рулевых тяг возможна по следующим причинам:

1. Естественный износ. Срок службы зависит от условий, в которых эксплуатируется авто. Обычно он составляет 20-30 тыс. км пробега, далее в узлах появляется стук и люфт.
2. Поврежденные защитные колпачки на шарнирах. Под пыльник попадает грязь, песок, вода. Коррозийные процессы и абразивное действие сокращают эксплуатационный срок шаровых пальцев.
3. Недостаточное количество смазочного вещества приводит к повышенному трению и преждевременному износу соприкасающихся деталей. Перед монтажом нужно проверять наличие смазки.
4. Деформация тяги в результате удара о какое-нибудь препятствие на дороге или при наезде на кочку. Если искривление незначительное, можно попробовать выровнять тягу, подогревая ее газовой горелкой.

При сильном износе появляется люфт и большой свободный ход колесной передней пары в горизонтальной плоскости. Для прямолинейного движения водителю приходится постоянно выравнивать автомобиль с помощью поворота руля.

Диагностируются неисправности рулевых тяг путем проведения следующих действий:

• Машину устанавливают на смотровую яму.
• Спустившись под авто, нужно сделать визуальный осмотр трапеции, особенно, если был удар.
• Тягу рукой берут около наконечника и раскачивают в вертикальной плоскости – вниз-вверх. Если почувствуется люфт, деталь необходимо менять. Так же проверяют все шарнирные узлы.

Следует учесть, что крутить стержень вокруг своей оси не имеет смысла, так как это рабочее состояние рулевой тяги. Если ощущается небольшой люфт, это объясняется срабатыванием пружины, расположенной внутри наконечника.

Диагностика рулевых тяг ВАЗ.

Для замены желательно приобрести полный ремкомплект, но можно менять отдельные запчасти.

На замену трудно найти оригиналы изделий, поэтому покупать следует детали известных производителей, чтобы они подошли на ВАЗ 2107 и отличались хорошим качеством. Рулевую трапецию не обязательно менять полностью за один раз, можно менять детали по мере износа. Поэтому рулевые тяги часто собраны из изделий разных производителей.

Самостоятельно меняем короткий наконечник: пошаговая инструкция

Для проведения процедуры не потребуется смотровая яма, так как наружная часть трапеции доступна после демонтажа колеса. Из инструментов нужно приготовить: набор ключей, плоскогубцы, молоток, специальный съемник в виде стакана, рулетку или линейку, домкрат. Из материалов: резиновые перчатки, смазку WD-40, опору под колеса против отката, ветошь.

Перед заменой необходимо выполнить ряд подготовительных мероприятий:

Установить машину, зафиксировать и снять колесо с той стороны, где будут проводиться работы. Руль выворачиваем в нужную сторону до упора.

• Все крепления, которые будут откручиваться, нужно очистить от загрязнений и смазать WD-40.
• Замеряем рулеткой расстояние от одного центра наконечника до другого, чтобы при замене сохранить прежнюю длину тяги.

Устройство и назначение

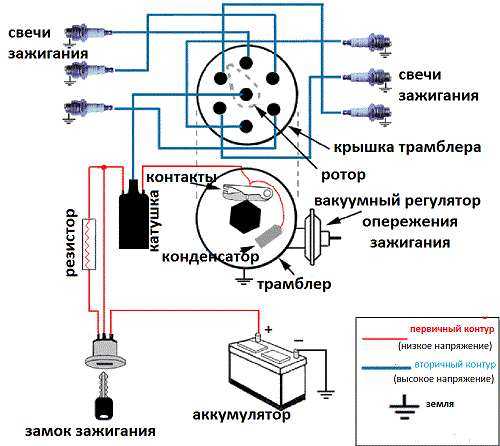

Схема подключения трамблера к системе зажигания

Распределитель зажигания на ВАЗ 2107 выполняет такие функции:

1. Он способствует началу образования искры в результате размыкания контактов узла. В более современных машинах, в том числе и «семерках» более поздних годов выпуска, эту функцию выполняет датчик Холла.
2. Устройство направляет образованное напряжение в катушке на необходимую свечу.
3. Также узел изменяет начало момента образования искры в соответствии с режимами езды и качеством используемого бензина. Для этого используются соответствующие регуляторы.
4. Распределитель зажигания обеспечивает скопление энергии, а также ее разряд в катушке.

Что касается устройства трамблера ВАЗ, то оно следующее:

• корпус узла;
• валик с так называемым кулачками;
• устройство центробежного регулятора;
• контакты механизма;
• ротор;
• крышка трамблера;
• вакуумный регулятор.

Следует отметить, что контактные версии также оснащаются конденсаторами, предназначенными для улучшения образования искры и защиты контактов от перегорания. Как сказано выше, в более современных, бесконтактных системах, процесс прерывания обеспечивается датчиком Холла (как правильно смазать прерыватель, чтобы не допустить его выход из строя, смотрите на видео, автор — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль. Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе

Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

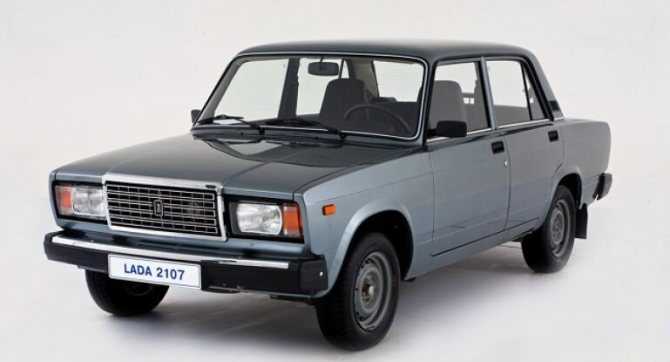

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

В современных автомобилях поворот передних колёс производится посредством зубчатой рейки, соединённой с валом рулевого колеса. На ВАЗ 2107 и других классических моделях «Жигулей» используется устаревшая система шарнирных тяг — так называемая трапеция. Надёжность механизма оставляет желать лучшего — детали изнашиваются буквально за 20–30 тыс. км, максимальный ресурс — 50 тыс. км пробега. Позитивный момент: зная конструкцию и приёмы разборки, владелец «семёрки» может сэкономить и заменить элементы самостоятельно.

Как заменить рулевые тяги на ВАЗ 2101-ВАЗ 2107?

Примечание! Совместно все тяги называются сокращённо «Трапеция», поэтому в некоторых случаях будет выгоднее полностью заменить трапецию чем просто одну рулевую тягу (Это только в том случае если большинство тяг пришло в негодность, потому что как правило трапеция целиком выйдет дешевле, чем покупать отдельно по одной тяги)!

В данной инструкции, замена рулевой тяги будет показана лишь на примере одной боковой, потому что остальные тяги заменяются точно так же!

Снятие: 1) Сперва для более удобной работы, снимите то колесо со стороны который вы собираетесь производить замену тяг. (О том как снять колёса, см. в статье: «Замена колеса на ВАЗ»)

2) Далее при помощи пассатижей, рас-шплинтуйте гайку пальца шарового шарнира.

3) После того как шплинт будет убран, с помощью гаечного ключа «на 22» отверните гайку крепления пальца.

4) Теперь взяв в руки специальный съемник, установите его как показано на фото ниже, а после установки начните заворачивать гайку которая присутствует на съемнике и вследствие чего палец должен будет выйти из рычага поворотного кулака.

Примечание! Если у вас нет съемника, то в таком случае возьмите в руки молоток и нанесите им несколько резких ударов по рычагу кулака и продолжайте бить до тех пор, пока палец который указан стрелкой не выйдет из ушка рычага! (Бить по рычагу, нужно вдоль его оси)

А если у вас не получится извлечь палец, то попробуйте нанести какую либо проникающую смазку наподобие «WD-40», и после нанесения палец намного быстрее выйдет из рычага!

5) Затем проделайте точно такую же процедуру по выпрессовыванию пальца, но уже на этот раз выпрессуйте палец внутреннего шарнира который указан стрелкой.

6) А после всех завершенных операций, снимите рулевую тягу с машины.

Установка: 1) Установка новой тяги осуществляется в обратном порядке снятию.

Примечание! Устанавливайте новую тягу точно такой же длинны как у вас и была ранее, иначе может нарушится схождение колёс!

А так же рекомендуется после установки новых тяг, отрегулировать схождение колёс у автомобиля! (О том как отрегулировать схождение, читайте в статье под названием: «Регулировка схождения колес»)
