Ремонт задней подвески Форд Фокус 2
На отечественном рынке в подавляющем большинстве встречаются Ford Focus-2 только российской сборки, поэтому о качестве запчастей, устанавливаемых на автомобилях, собранных в Испании и Германии, говорить сложно. Но и автомобили, собранные во Всеволожске под Санкт-Петербургом, отличаются достаточно высокой надежностью, и задняя подвеска при нормальной эксплуатации служит долго.
Если на автомобиле не гонять на большой скорости по плохим дорогам, более или менее серьезного ремонта ходовая часть потребует на пробеге около 100 тыс. км, не раньше. Как правило, первыми выходят из строя продольные рычаги, в них изнашивается сайлент-блоки. Рычаг полностью можно не менять, обойтись перепрессовкой сайлентблоков, но для того чтобы произвести такой ремонт, необходимо разбирать чуть ли не всю подвеску.
- Bilstein;
- SACHS;
- Koni и др.
Стойки стабилизатора обычно на многих моделях автомобилей выходят из строя первыми, но на Ford Focus 2 эти детали удивительно живучие, иной раз выхаживают более 100 тыс. км.
Автовладельцам «Вторых Фокусов» нужно знать, что многие запчасти на машину подходят от Mazda 3, в частности, являются практически одинаковыми очень многие детали задней подвески. Правда, здесь есть одна разница – родные «Фордовские» запчасти надежнее, чем на «Мазду», хотя и стоят дороже.
Устройство подвески ВАЗ 2107
«Семерка», как и предшественники, имеет двухрычажную подвеску с независимыми рычагами. Верхние рычаги крепятся к стойке брызговика, нижние – к поперечине, удерживающей передние лонжероны.
Для свободного вращения рычагов на оси используются сайлент-блоки (резинометаллические втулки), благодаря которым рычаг сохраняет подвижность, но не «люфтит» на оси и не стучит.
Крепление ступицы колеса выполнено на шаровых шарнирах, которые позволяют ей свободно вращаться вдоль вертикальной оси.
Плавный ход при проезде неровностей обеспечивается пружинами и амортизаторами, гасящими колебания.
Замена втулок реактивных тяг ВАЗ 2107.
Добрый день уважаемые посетители сайта zerga.ru. В этой статье я расскажу и покажу, как самому сделать замену втулок реактивных тяг ВАЗ 2107. Принцип замены одинаков для всех Классических моделей ВАЗ.
В прошлой статье «Замена реактивных тяг автомобилей ВАЗ», я показал, как меняются полностью тяги, но если износилась только резиновая втулка (сайлентблок), то есть смысл заменить только её.
Для начала, нам нужно провести диагностику и узнать, на всех ли реактивных тягах нужно менять втулки. Как правильно провести диагностику передней и задней подвески (ходовой), рекомендую ознакомиться со специальной статьёй (Позднее поставлю ссылку).
Что бы проделать данную операцию, нам потребуется смотровая яма. Как хорошо, что она у меня есть. Раньше когда её не было, я то и дело бегал к соседям что бы пустили поковыряться в своём автомобиле, но сейчас всё на много проще.
Закатив автомобиль на смотровую яму, я определил, что износились резиновые втулки на поперечной тяге. Вот теперь и начнем работу.
Первое что нужно сделать, это снять поперечную реактивную тягу. Я взял щётку по металлу и хорошенько вычистил все резьбы на болтах от грязи и обработал жидкостью WD-40.
Теперь, когда у нас всё готово я открутил обе гайки без особого труда.
Перед нами встало следующее испытание, это вытащить болты. Почему испытание? Потому, что если резинка разболталась, то между болтом и металлической втулкой попадает влага и начинается коррозия. Это всё приводит к тому, что под воздействием коррозии болт прикипает к втулке и вытащить эго порой бывает просто не возможно.
В моём случае, мне очень повезло, и болты пошли очень легко. Левый болт вышел отлично, а вот правый упёрся в нижний стакан пружины.
На фотографии выше видно, куда упирался болт. Что бы вытащить болт, нужно нагрузить в багажник немного металлолома или попросить товарища придавить немного зад автомобиля. Таким образом, кронштейн опустится немного вниз и болт можно свободно вытаскивать.
Теперь просто извлекаем тягу, здесь трудностей не должно быть. Если реактивная тяга будет идти туго, то можно помочь ей монтировкой.
Далее приступаем к извлечению старой резиновой втулки.
Замена резиновых втулок реактивных тяг.
Что бы вытащить резиновую втулку, нам нужно выбить металлическую внутреннюю обойму (втулку). Покопавшись в ящике с инструментами, я нашел подходящую наставку. Не знаю что это такое, но подошло как раз. По-моему это инструмент для пробивания дырок в стене, типа древний перфоратор:).
Дальше я воспользовался тисками как подставкой. После нескольких хороших ударов молотком, втулка пошла на выход.
Ещё несколько ударов и втулка вылетела вместе с наставкой. Здесь будьте осторожны, что бы ни попасть молотком по пальцам при резком выходе втулки.
После всех стараний, получается вот такая картина.
На фотографии выше видно как потрескались резиновые втулки и это ещё не большой износ. При большем износе внутренняя металлическая обойма сама выпадает и резинка тоже.
Следующим шагом, будет выдавливание старой резинки. Нам потребуется стержень для выдавливания и упор под реактивную тягу.
Лень было изготавливать специальный съемник и я, покопавшись в гараже, нашел подходящий инструмент.
Вместо упорной втулки я использовал держатель для больших плашек (которыми нарезают резьбы), а для выдавливания, применил обычный металлический кругляк с диаметром 25милиметров.
На фотографии выше видно как я установил данную конструкцию. Приложив небольшое усилие, втулка легко выдавится.
На фотографии выше видно как втулка начала выходить.
Приложив, ещё немного усилия и она выскочила.
Подготовка к установке втулок реактивных тяг.
Перед тем как установить новую втулку, нужно обязательно вычистить всю грязь и ржавчину внутри металлической обоймы реактивной тяги. Если этого ни сделать, тогда при запрессовке новую втулку может завернуть и повредить, что нам никак не нужно. Да и сама установка втулки будет проблематична.
Назначение и необходимые проверки системы управления транспортным средством
Передача усилия к поворотным рычагам от рулевого механизма осуществляется при помощи тяг, которые являются составляющей частью, так называемой, трапеции. Этот узел состоит из:
- редуктора;
- длинной штанги;
- маятникового рычага;
- два длинных наконечника;
- два коротких наконечника;
- два зажимных устройства со стяжными хомутами.
От перечисленных деталей зависит управляемость, комфорт и безопасность передвижения
Поэтому контролю над их состоянием следует уделять повышенное внимание и не нарушать график периодических осмотров. Некоторые предпочитают доверять мастерам СТО, но, если разобраться, то подобная операция вполне выполнима в домашних условиях
Для этого будет достаточно наличия смотровой ямы или эстакады. Далее обследуем:
- состояние резиновых пыльников;
- осевое перемещение пальцев;
- наличие трещин;
- шарниры на наличие зазоров;
- крепление маятника к кузову.
Далее необходимо проверить люфт руля. При покачивании влево-вправо, свободный ход допускается не более 2 см. Нажать педаль тормоза и испытать легкость хода «баранки» — она должна сравнительно легко вращаться.
Замена втулок реактивных тяг ВАЗ 2107.
Добрый день уважаемые посетители сайта zerga.ru. В этой статье я расскажу и покажу, как самому сделать замену втулок реактивных тяг ВАЗ 2107. Принцип замены одинаков для всех Классических моделей ВАЗ.
В прошлой статье «Замена реактивных тяг автомобилей ВАЗ», я показал, как меняются полностью тяги, но если износилась только резиновая втулка (сайлентблок), то есть смысл заменить только её.
Для начала, нам нужно провести диагностику и узнать, на всех ли реактивных тягах нужно менять втулки. Как правильно провести диагностику передней и задней подвески (ходовой), рекомендую ознакомиться со специальной статьёй (Позднее поставлю ссылку).
Что бы проделать данную операцию, нам потребуется смотровая яма. Как хорошо, что она у меня есть. Раньше когда её не было, я то и дело бегал к соседям что бы пустили поковыряться в своём автомобиле, но сейчас всё на много проще.
Закатив автомобиль на смотровую яму, я определил, что износились резиновые втулки на поперечной тяге. Вот теперь и начнем работу.
Первое что нужно сделать, это снять поперечную реактивную тягу. Я взял щётку по металлу и хорошенько вычистил все резьбы на болтах от грязи и обработал жидкостью WD-40.
Теперь, когда у нас всё готово я открутил обе гайки без особого труда.
Перед нами встало следующее испытание, это вытащить болты. Почему испытание? Потому, что если резинка разболталась, то между болтом и металлической втулкой попадает влага и начинается коррозия. Это всё приводит к тому, что под воздействием коррозии болт прикипает к втулке и вытащить эго порой бывает просто не возможно.
В моём случае, мне очень повезло, и болты пошли очень легко. Левый болт вышел отлично, а вот правый упёрся в нижний стакан пружины.
На фотографии выше видно, куда упирался болт. Что бы вытащить болт, нужно нагрузить в багажник немного металлолома или попросить товарища придавить немного зад автомобиля. Таким образом, кронштейн опустится немного вниз и болт можно свободно вытаскивать.
Теперь просто извлекаем тягу, здесь трудностей не должно быть. Если реактивная тяга будет идти туго, то можно помочь ей монтировкой.
Далее приступаем к извлечению старой резиновой втулки.
Замена резиновых втулок реактивных тяг.
Что бы вытащить резиновую втулку, нам нужно выбить металлическую внутреннюю обойму (втулку). Покопавшись в ящике с инструментами, я нашел подходящую наставку. Не знаю что это такое, но подошло как раз. По-моему это инструмент для пробивания дырок в стене, типа древний перфоратор:).
Дальше я воспользовался тисками как подставкой. После нескольких хороших ударов молотком, втулка пошла на выход.
Ещё несколько ударов и втулка вылетела вместе с наставкой. Здесь будьте осторожны, что бы ни попасть молотком по пальцам при резком выходе втулки.
После всех стараний, получается вот такая картина.
На фотографии выше видно как потрескались резиновые втулки и это ещё не большой износ. При большем износе внутренняя металлическая обойма сама выпадает и резинка тоже.
Следующим шагом, будет выдавливание старой резинки. Нам потребуется стержень для выдавливания и упор под реактивную тягу.
Лень было изготавливать специальный съемник и я, покопавшись в гараже, нашел подходящий инструмент.
Вместо упорной втулки я использовал держатель для больших плашек (которыми нарезают резьбы), а для выдавливания, применил обычный металлический кругляк с диаметром 25милиметров.
На фотографии выше видно как я установил данную конструкцию. Приложив небольшое усилие, втулка легко выдавится.
На фотографии выше видно как втулка начала выходить.
Приложив, ещё немного усилия и она выскочила.
Подготовка к установке втулок реактивных тяг.
Перед тем как установить новую втулку, нужно обязательно вычистить всю грязь и ржавчину внутри металлической обоймы реактивной тяги. Если этого ни сделать, тогда при запрессовке новую втулку может завернуть и повредить, что нам никак не нужно. Да и сама установка втулки будет проблематична.
Подвеска с виртуальной осью поворота колеса
Такая подвеска применяется на легковых автомобилях Фольксваген Фаэтон. При подвеске переднего колеса на четырех рычагах ось его поворота проходит не через верхний и нижний шарниры поворотной стойки, как это имеет место у известных конструкций подвески, а через точки пересечения продленных осей верхних и нижних рычагов.
Таким образом ось поворота колеса расположена как бы в свободном пространстве и меняет свое местоположение при повороте колеса. Поэтому такую ось поворота колеса называют виртуальной. Данная конструкция позволяет существенно приблизить ось поворота колеса к его средней плоскости. Это положительно сказывается на величинах плеча обката и плеча действия возмущающих сил, благодаря чему улучшаются характеристики управляемости и устойчивости автомобиля
Балка задней подвески состоит из двух продольных рычагов 15 (рис.17) и соединителя 14, которые сварены между собой через усилители. В задней части к рычагам подвески приварены кронштейны 16 с проушинами для крепления амортизаторов, а также фланцы 2, к которым крепятся болтами оси задних колес. Спереди рычаги подвески имеют приварные втулки 3, в которые запрессованы резинометаллические шарниры 4. Через шарнир проходит болт, соединяющий рычаг подвески со штампованно-сварным кронштейном 5, который крепится к лонжерону кузова приварными болтами. Пружина 12 подвески опирается одним концом на чашку амортизатора 1, а другим через изолирующую прокладку 13 в опору, приваренную к внутренней арке (брызговику) кузова. На шток амортизатора задней подвески устанавливаются буфер 7 хода сжатия, закрываемый крышкой 8 с кожухом 6, и детали крепления амортизатора — распорная втулка 11, подушки 10 и опорная шайба 9.
Рис. 17. Детали задней подвески
Амортизатор 8 (рис. 18) задней подвески гидравлический, телескопический, двустороннего действия. Он крепится болтом 9 к кронштейну продольного рычага подвески. Верхнее крепление амортизатора штыревое: лток крепится к верхней опоре 5 пружины подвески через резиновые подушки 6, чашку 2 и опорные шайбы 3. Между пружиной 1 и опорой 5 установлена изолирующая прокладка 4. Нижняя часть пружины упирается в чашку 7. Детали амортизатора показаны на рис. 19.
Рис. 18. Крепление амортизатора
В ступице 13 (см. рис. 18) установлен двухрядный радиально-упорный подшипник 12, подобный подшипнику ступицы переднего колеса, но меньшего размера. В отличие от ступицы переднего колеса, где внутреннее кольцо подшипника устанавливается на ступицу с гарантированным натягом, подшипник 12 имеет переходную посадку. Он фиксируется в ступице стопорным кольцом 16, а на оси 14 гайкой 15. Ось колеса своим фланцем крепится болтами 10 к фланцу балки задней подвески. К ступице колеса крепится болтами и установочными штифтами 17 тормозной барабан 11.
Рис. 19. Детали амортизатора задней подвески
1 —
гайка клапана отдачи;2 — пружина клапана отдачи;3 — тарелка клапана отдачи;4 — шайба;5 — диски клапана отдачи;6 — дроссельный диск клапана отдачи;7 — поршень; 8 — кольцо поршня; 9 — тарелка перепускного клапана;10 — пружина перепускного клапана;11 — ограничительная тарелка;12 — дистанционная втулка;13 — резервуар;14 — шток;15 — опора буфера сжатия;16 — гайка;17 — прокладка;18 — защитное кольцо штока;19 — сальник;20 — уплотнительное кольцо резервуара;21 — направляющая втулка штока;22 — цилиндр;23 — обойма клапана сжатия;24 — пружина впускного клапана;25 — тарелка клапана сжатия;26 — дроссельный диск клапана сжатия;27 — диски клапана сжатия; 28 — корпус клапана сжатия;29 — резино-металлический шарнир.
О выборе реактивных тяг
Тяги «Трек»
Продукция фирмы «Трек» пользуется большой популярностью у владельцев «семёрок». Эти тяги отличаются высокой надёжностью и высокой ценой, которая начинается от 2100 рублей за комплект.
Основным отличием «Трека» являются головки для втулок. Они, во-первых, большие, а во-вторых, крепятся к штангам с помощью сварки. А ещё сайлентблоки на «Треках» делаются из особо плотной резины, что значительно продлевает срок их службы.
Тяги «Кедр»
На подавляющем большинстве «семёрок», ранее сходивших с конвейера, устанавливались реактивные тяги именно от «Кедра», поскольку эта фирма всегда была и остаётся официальным поставщиком «АвтоВАЗа».
По качеству «Кедр» несколько уступает «Треку». Особенно это касается втулок и сайлентблоков. Всё это изнашивается довольно быстро, а следовательно, и менять их придётся чаще. Но есть и хорошая сторона — демократичная цена. Комплект тяг «Кедр» можно приобрести за 1700 рублей.
Тяги «Белмаг»
При всей простоте и надёжности тяг «Белмаг» у них есть один существенный недостаток: их не так-то просто найти в продаже. С каждым годом они всё реже и реже встречаются на прилавках магазинов автозапчастей. Но если автовладельцу всё-таки удастся их отыскать, то его можно поздравить, поскольку ему досталось надёжное изделие по разумной цене. Стоимость тяг «Белмаг» начинается от 1800 рублей за комплект.
Вот, в сущности, и весь список крупных производителей хороших тяг для ВАЗ 2107. Разумеется, сейчас на рынке есть масса более мелких фирм, довольно агрессивно продвигающих свою продукцию. Но большой популярности у владельцев классики ни одна из этих фирм не снискала, потому и упоминать их тут нецелесообразно.
Так что же выбрать водителю из всего вышеперечисленного?
Ответ прост: единственным критерием выбора реактивных тяг является толщина кошелька автовладельца. Если человек не стеснён в средствах, оптимальным вариантом будет покупка тяг «Трек». Да, они стоят дорого, однако их установка позволит надолго забыть о проблемах с подвеской. Если денег недостаточно — имеет смысл поискать на прилавках продукцию фирмы «Белмаг». Ну а если эта затея не увенчается успехом, остаётся третий вариант — тяги «Кедр», которые продаются повсеместно.
Здесь же следует сказать пару слов о подделках. Зная о том, что автовладельцы чаще всего выбирают продукцию трёх вышеуказанных фирм, недобросовестные производители сейчас буквально завалили прилавки подделками. Причём в некоторых случаях подделки выполнены настолько искусно, что выявить их может только специалист. Обычному водителю в такой ситуации остаётся ориентироваться лишь на цену и помнить: хорошие вещи стоят дорого. И если на прилавке лежит комплект тяг «Трек» всего за тысячу рублей, то это серьёзный повод призадуматься. И не торопиться с покупкой.
Как снять старую реактивную тягу ВАЗ 2107
Очень часто меняют не всю тягу, а только резиновые и металлические втулки, но эти работы немного сложнее — поменять старую тягу на новую в сборе проще.Ставят автомобиль на яму или эстакаду, фиксируют его. Очищают от грязи места крепления и сами тяги (обычная щетка по металлу плюс ветошь). Заливают все резьбовые соединения WD-40 и дают им «откиснуть» (иногда помогает).Открутить штангу со стороны кузова можно используя два ключа на 19. Для облегчения процесса иногда применяют трубу надетую на ключ, чтобы увеличить рычаг. Некоторые пользуются молотком и зубилом, что бы сдвинуть гайку с места — все зависит от ситуации. Но чаще всего соединение прикипает намертво и используют именно эти «грубые», но действенные методы. Затем выбивают болт, снимают тягу вместе с резиновыми и металлическими втулками.Снять тягу со стороны моста сложнее. Открутить болт со стороны моста часто не удается и его приходится срезать болгаркой. Причем срезать надо в двух местах между кронштейном и сайлентблоком. Только после того, как болт разрезан, тягу можно вынуть из кронштейна, а оставшиеся головку болта и гайку выбить.
О модернизации реактивных тяг
Иногда водители решают самостоятельно повысить надёжность подвески ВАЗ 2107 и продлить срок её службы. С этой целью они модернизируют реактивные тяги. Обычно под модернизацией тяг подразумевают две операции. Вот они:
- установка сдвоенных реактивных тяг;
- установка усиленных реактивных тяг.
Теперь немного подробнее о каждой из вышеперечисленных операций.
Сдвоенные тяги

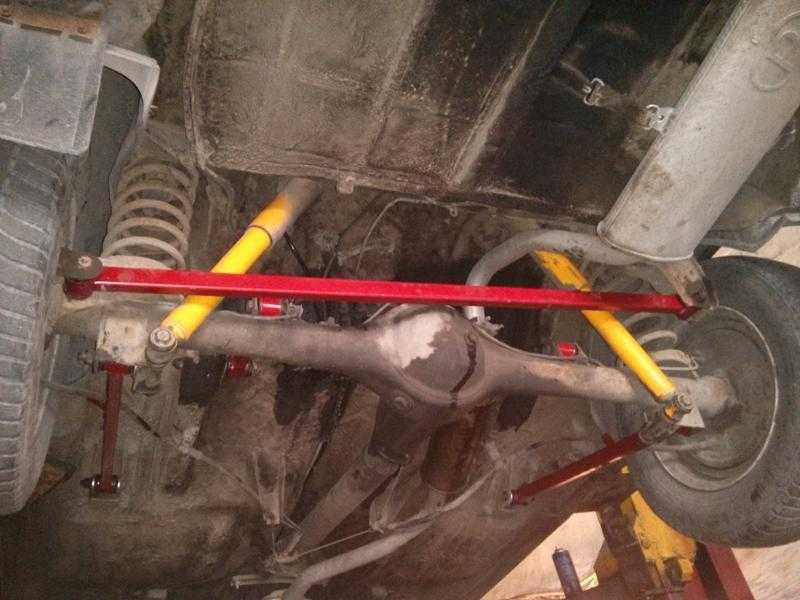

Чаще всего водители устанавливают на ВАЗ 2107 сдвоенные тяги. Причина очевидна: для этой процедуры с тягами не приходится делать практически ничего. Просто приобретается не один, а два комплекта тяг, устанавливаемых на штатное место возле задней оси «семёрки». Плюс приобретаются не обычные, а удлинённые крепёжные болты, на которых и держится вся эта конструкция.
Установка сдвоенных тяг на ВАЗ 2107 повышает общую надёжность подвески
Очевидным преимуществом такой модернизации является повышение надёжности подвески: даже если одна из тяг оборвётся во время езды, автомобиль вряд ли потеряет управление и у водителя всегда будет шанс вовремя заметить проблему и остановиться (обрыв реактивной тяги практически всегда сопровождается сильнейшим стуком по днищу машины, не услышать этого просто невозможно). Есть у этой конструкции и недостаток: подвеска становится жёстче. Если раньше она без особых проблем «съедала» небольшие неровности дороги, то теперь водитель во время езды будет чувствовать даже маленькие камешки и ямки.
Усиленные тяги

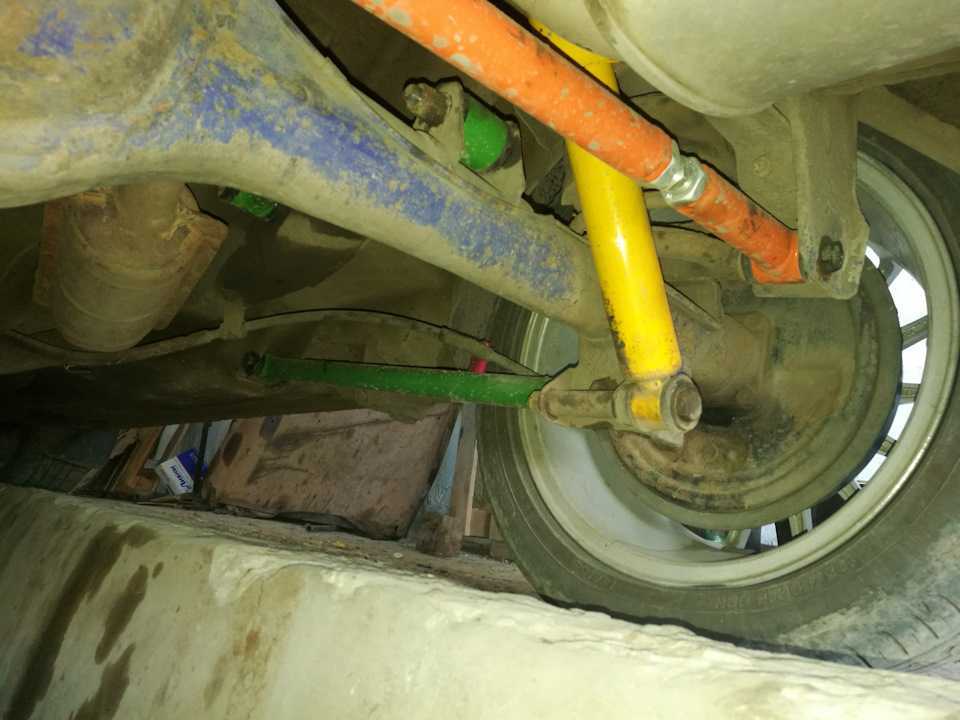

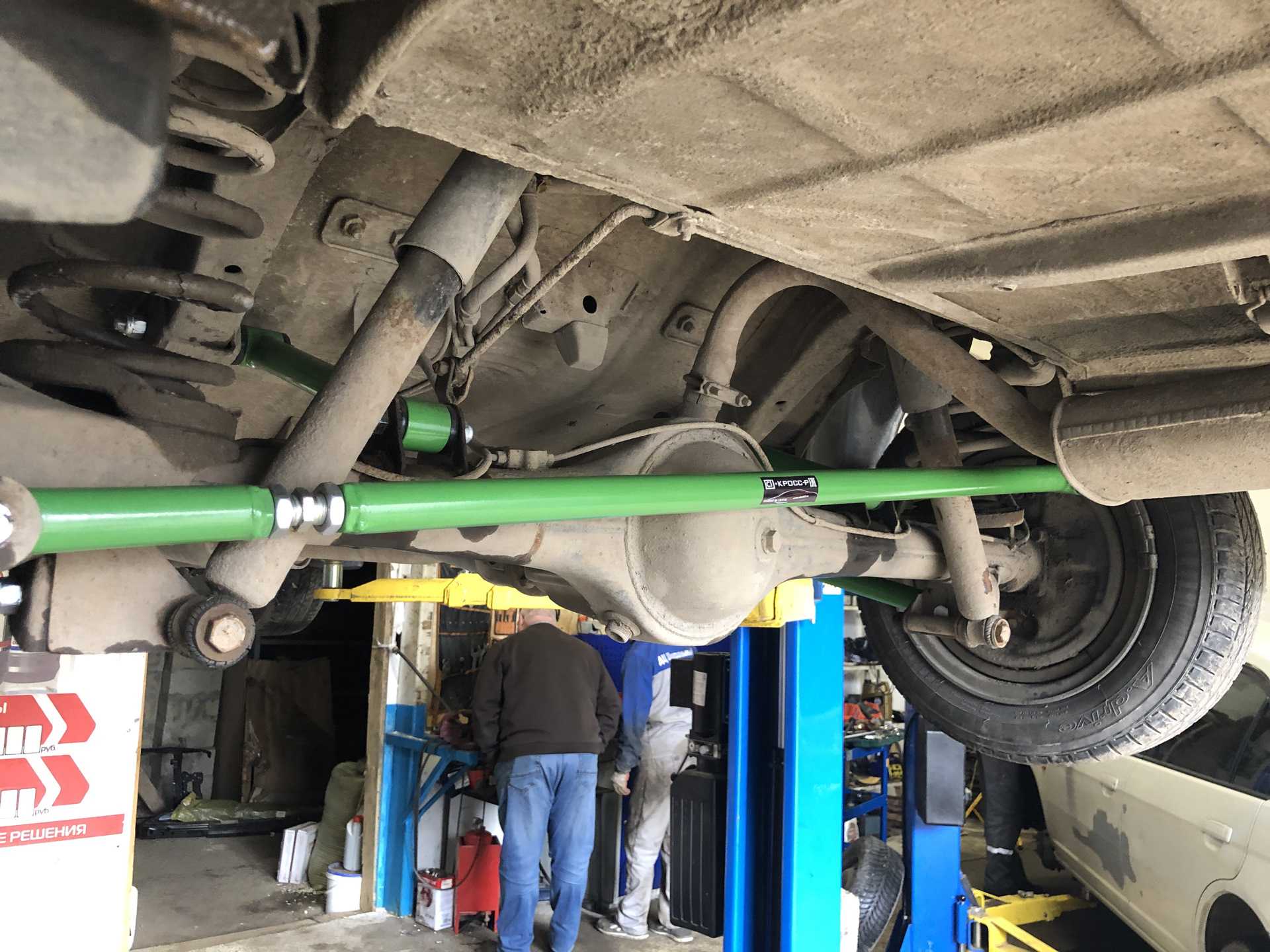

Если автомобиль эксплуатируется в экстремальных условиях и ездит преимущественно по грунтовым дорогам или по дорогам с очень плохим асфальтом, автовладелец может установить на него усиленные реактивные тяги. Как правило, такие тяги водители изготавливают самостоятельно. Но в последнее время и крупные производители начали предлагать усиленные тяги собственного производства. Например, в продаже можно найти тяги «Трек-Спорт», отличающиеся большим размером сайлентблоков и регулируемой поперечной штангой. Пара гаек на поперечной штанге позволяет немного изменять её длину. Что в свою очередь сказывается на управляемости автомобиля и на общей жёсткости его подвески.

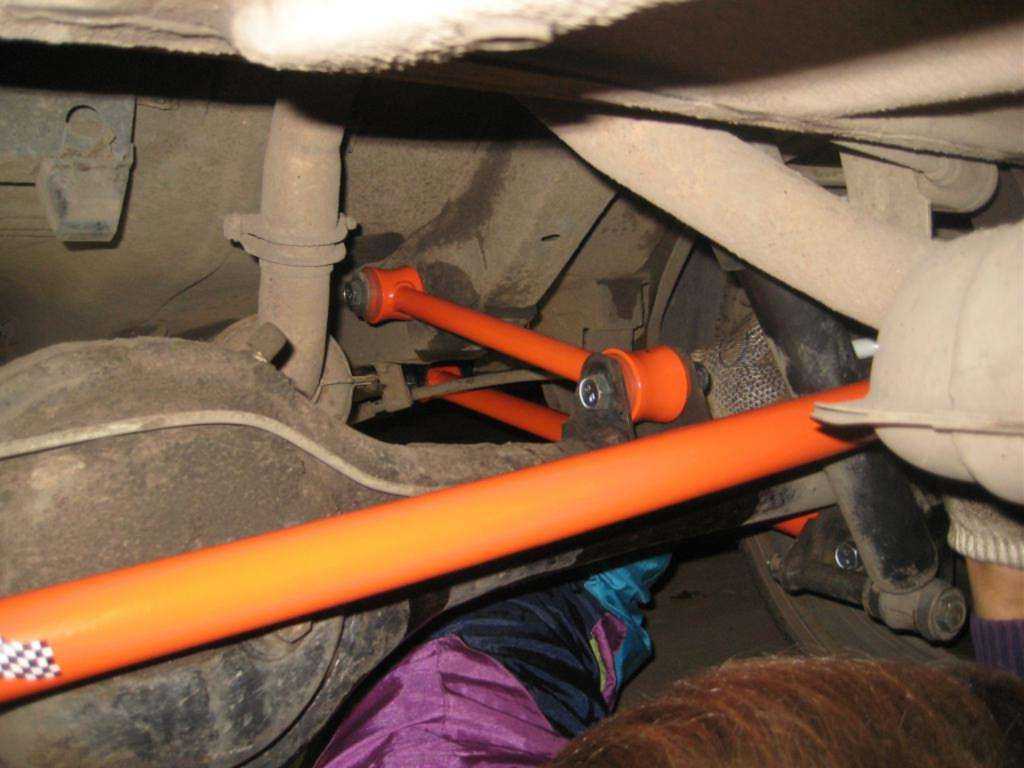

На усиленных штангах есть гайки, позволяющие менять длину штанги и регулировать жёсткость подвески
Разумеется, за повышенную надёжность водителю придётся заплатить: стоимость комплекта тяг «Трек-Спорт» начинается от 2600 рублей.

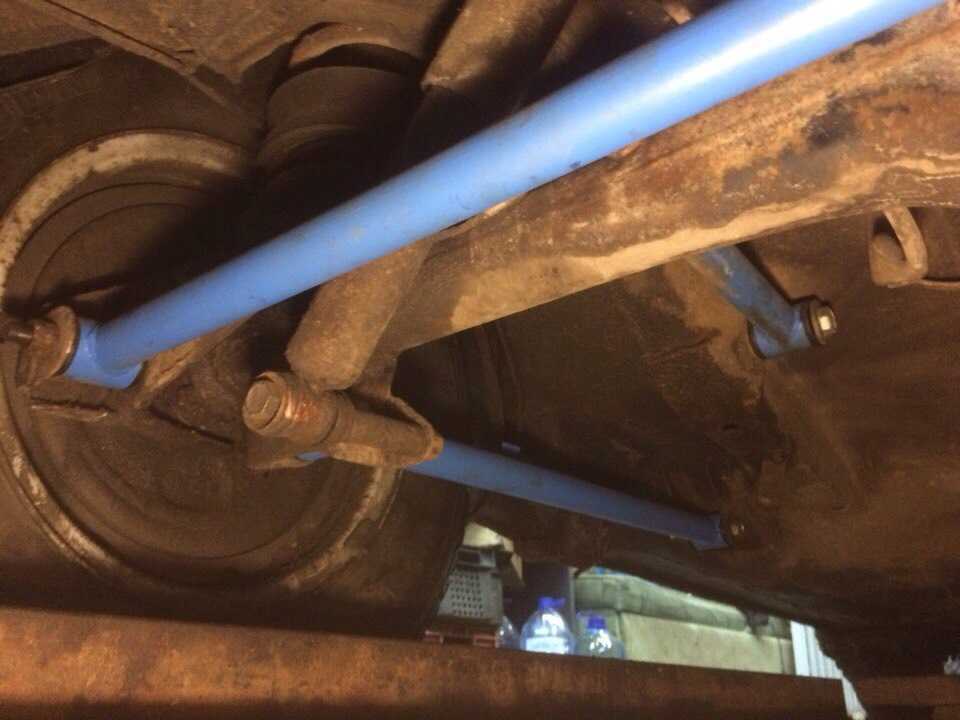

Замена реактивных тяг на ВАЗ 2107
Перед началом работы определимся с необходимыми расходниками и инструментами. Вот что нам понадобится:
- комплект новых реактивных тяг для ВАЗ 2107;
- состав для снятия ржавчины WD-40;
- монтажные лопатки;
- комплект рожковых ключей;
- молоток.
Последовательность работы
Прежде всего следует сказать о двух важных моментах. Во-первых, менять тяги следует только на смотровой яме или на эстакаде. Во-вторых, все пять тяг с ВАЗ 2107 снимаются совершенно одинаково. Именно поэтому ниже будет описана процедура демонтажа только одной центральной штанги. Для снятия остальных четырёх тяг нужно лишь повторить перечисленные ниже действия.
Ремонт реактивных тяг своими руками
Замена реактивных тяг на примере ВАЗ 2106
В большинстве случаев замена тяг происходит по причине износа сайлентблоков (резинометаллический шарнир расположенный по концам тяги),но в данном примере немного другая проблема.
Лопнула сама тяга.
Мы, как всегда без лишних слов, объясним и покажем как самому, без особых навыков и инструмента произвести замену реактивных тяг.
Ну что ж, приступим к замене.//Здесь я опишу как заменить тяги на примере одной, средней, поперечной. Поскольку остальные 4 тяги меняются по аналогии)//
По времени это удовольствие может занимать от часа до восьми, смотря как будут откручиваться болты.
Первое, что нам нужно сделать, купить комплект реактивных тяг (цена от 12$ за 5 шт).
Почему комплект, да потому, что если лопнула (разболтался сайлентблок) одна, лучше все поменять, да и поштучно они не продаются. Также к ним нужно купить комплект болтов (порядка 5$),
поскольку старые болты настолько прикипели, что открутить их крайне сложно, обычно они срезаются болгаркой.Но попробуем всё же открутить. Для начала все болты зачищаем от грязи и обильно поливаем ВэДэшкой.
Далее берём пару ключей на 19 и пытаемся открутить. Менять тяги нужно по очереди,- снял одну — поставил новую. Если снять все сразу, то мост уйдёт.После 40минут минут неудачных попыток открутить болты, я решил их срезать.
Выбиваем болт и снимаем тягу. Если со стороны двери всё ясно, то со стороны колеса, так просто болт не снять.
Нужно снимать крепление амортизатора.
Откручиваем болт, вытаскиваем втулку.
Теперь мы можем без труда заменить тягу полностью.Сначала вставляем её с одной стороны (если гайка обычная, то гровер обязателен, если самоконтрящаяся, то нет)
Потом с другой. Болты гяг от души затягиваем! Собираем в обратной последовательности крепление амортизатора. Старый солидол с фтулки вытираем, новый наносим(не жалея, лишнее выдавится).
Закручиваем болт крепления втулки.Собственно всё. Остальные 4 тяги меняются по аналогии.
Лёгкого Вам в ремонта и удачи на дорогах!У меня всё!
Усиление стабилизирующей тяги

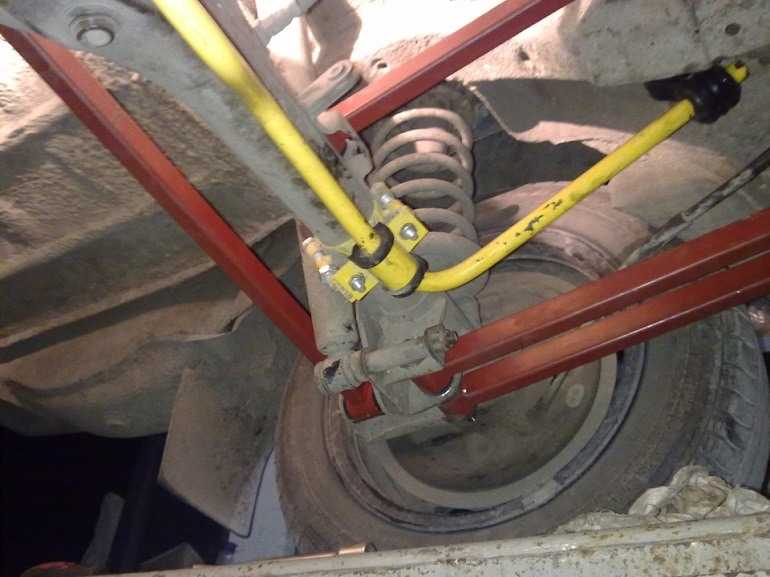

Некоторые владельцы «классики» ВАЗ, любящие всячески усовершенствовать свою машину, добрались и до стабилизирующего узла. Есть мнение, что автомобиль лучше ведет себя на дороге, если установить двойной стабилизатор на ВАЗ 2101-07. Такая модернизация улучшает управляемость авто, так как жесткость не позволяет ему раскачиваться и отклоняться от траектории.
Чтобы реализовать усиление стабилизатора, необходимо купить такие детали:
- тягу стабилизатора;
- комплект резиновых втулок;
- 4 кронштейна, предназначенные для крепления к рычагу.
Новую тягу нужно сразу же подрезать на 80 мм с каждой стороны. Затем снять «родную» штангу вместе с кронштейнами. Дальнейшие шаги — согласно инструкции:
- Снять с «родной» тяги крайние втулки и почистить концы.
- Надеть на новую штангу 2 средних втулки таким образом, чтобы они совпали с кронштейнами на старой. Крайние резинки натянуть на концы тяги.
- На старый стабилизатор натянуть дополнительные резинки, совпадающие с крайними на новом.
- Сложить тяги вместе и скрутить их кронштейнами, накладываемыми на дополнительные втулки с обеих сторон.
- Поставить усиленный стабилизатор на автомобиль.
Похожую конструкцию можно смастерить с помощью сварки из втулок от Нивы и стоек стабилизатора от ВАЗ 2110. Это обойдется несколько дороже, да и внешний вид будет не слишком эстетичен.
Задняя ходовая

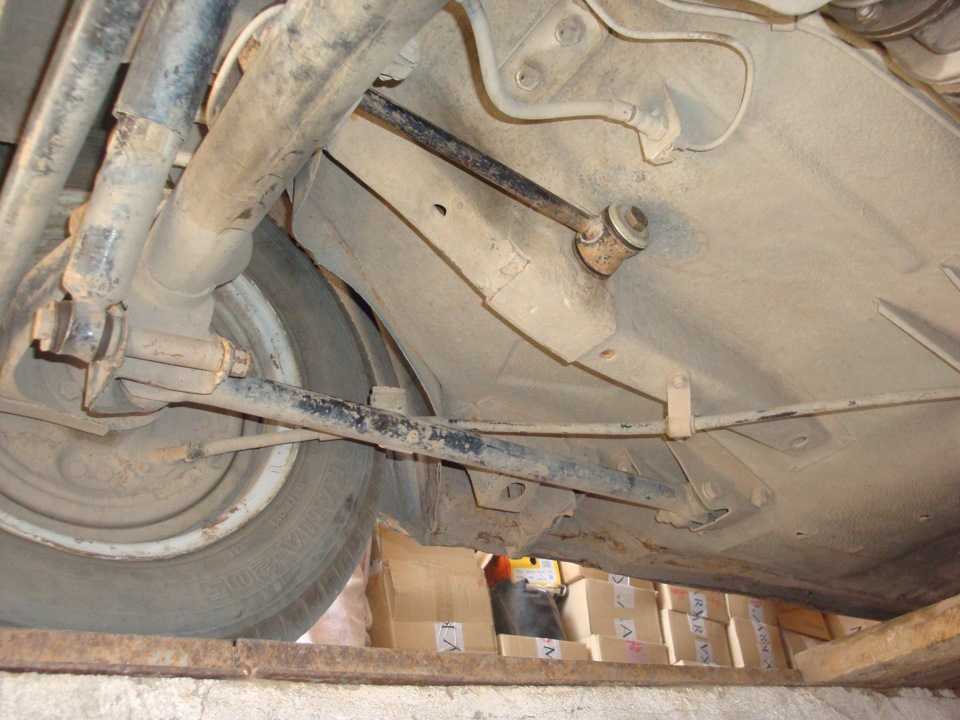

Задняя ходовая автомобиля ВАЗ 2107, в отличии от передней, имеет зависимый тип. Схема данного вида подвесок, довольно простая. Основной элемент, к которому крепятся все остальные детали – задняя ось. Она располагается поперек всего автомобиля, и соединяет оба задних колеса.
На краях задней оси, располагаются ступицы, в паре с подшипником. Но, в отличии от передней подвески, данная схема исключает из себя наличие шаровых опор, поворотного кулака. То есть, колесо может вращаться только взад, или вперед. Крепится ступицы, так же, как и впереди – с помощью специального колпака.
С внутренней стороны ступиц, к колесу подводится тормозной трос. Он блокирует задние колеса, при поднятом ручнике, тем самым предотвращая любое движение автомобиля в целом. Немного дальше от ступицы, на задней оси, располагаются пружины. В отличии от устройства передней подвески, схема задней имеет отдельные, от амортизаторов, пружины. Они располагаются вертикально, под прямым углом. Амортизаторы, умеют небольшой угол наклона, в сторону редуктора.
Прямо под пружинами, с обратной стороны оси, располагаются крепления продольной штанги. Поскольку ВАЗ 2107 – заднеприводный, на его оси располагается редуктор. Он отвечает за передачу вращения от КПП, до задних колес. Данное устройство, имеет вращающиеся детали. А так, как автомобиль постоянно меняет уровень задней оси, при попадании в яму, или наезде на бугор, схема конструкции заднего моста должна обеспечивать целостность всего механизма. Поэтому, ходовая двигается вместе с карданом. А обеспечивают данное движение, вверх и вниз – именно продольные штанги.

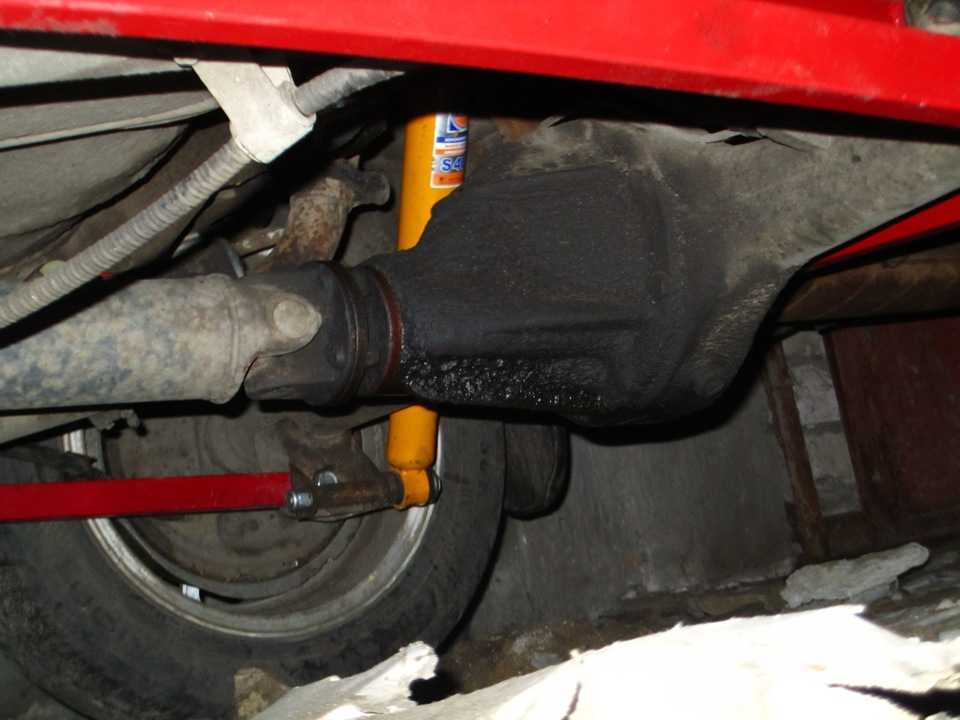

Также, для дополнительной устойчивости конструкции, вдоль задней оси, располагается поперечная штанга.
Установка тяги делается следующим образом:
- сначала монтируется тяга в передний кронштейн. Перед вставлением болта в нужное отверстие, он обрабатывается нигролом;
- реактивная тяга помещается в задний кронштейн. Не удивляйтесь, если отверстия в месте крепления не будут совпадать.
Если реактивная тяга была сломана, то под нагрузкой мост все время перемещался. Это и привело к смещению.
Чтобы отрегулировать отверстия, нужно монтажной лопаткой, уперев ее за кронштейн, выкручивать мост до совмещения креплений. Когда они совпадут, требуется вставить болт и зафиксировать его гайкой.
С помощью таких манипуляций у вас получится своими руками осуществить замену реактивных тяг и сэкономить средства на посещение СТО.
Рад Вас приветствовать, друзья, на блоге « »
Стук в задних колесах копейки, двойки и следующего ряда классических моделей отечественного автопрома появляется от износа втулок реактивных штанг или как еще их называют – тяг. Практически все классические ВАЗы в своей компоновке содержат эти нужные для заднего моста элементы.
Некоторые автовладельцы меняют штанги целиком, но для устранения стука или других неисправностей достаточно поменять только втулки, которые очень быстро изнашиваются, если конечно сама тяга не согнулась или не деформировалась. Естественно поменять полностью тягу гораздо проще, чем выбивать изношенную «резинку», а потом назад запрессовывать новую, но этот процесс более экономный и не такой уже сложный.
На рынке сегодня можно встретить много различных ремонтных комплектов, как и штанг полностью, так и втулок отдельно
При покупке стоит обратить внимание на комплектацию, а конкретнее на количество больших и малых резиновых запчастей. Большинство предоставляют наборы с 4-мя большими и 6-ю малыми втулками
Лучше взять ремкомплект для ВАЗ-2121 у которого все элементы одинаково большого размера
Конечно, с ними придется повозиться, но зато полученный результат оправдает все ожидания. Кроме резиновых втулок необходимо будет приобрести и металлические, которые в любом случае тоже необходимо будет заменить
Лучше взять ремкомплект для ВАЗ-2121 у которого все элементы одинаково большого размера. Конечно, с ними придется повозиться, но зато полученный результат оправдает все ожидания. Кроме резиновых втулок необходимо будет приобрести и металлические, которые в любом случае тоже необходимо будет заменить.
Процедуру замены втулок задней реактивной тяги необходимо осуществлять на смотровой яме. В первую очередь нужно открутить гайки на болтах, которые соединяют штангу с кузовом автомобиля и мостом. Затем снять болты и освободить саму тягу.
При долгой эксплуатации машины, для осуществления этой операции, могут понадобиться специальные инструменты, например, металлическая проставка, с помощью которой можно выбить заржавевший болт. После снятия реактивной тяги, можно приступить к выбиванию изношенных втулок. Для этого лучше зажать ушко штанги в тиски, и с помощью той же проставки и молотка выбить резинку. После того как втулка сошла со своего места, ее можно легко снять, поддев ее отверткой. В крайнем случае, если она уже прикипела к металлу, втулку можно выдернуть плоскогубцами. После освобождения ушка штанги от резиновой втулки, внутреннюю его поверхность необходимо зачистить с помощью наждачной бумаги и протереть поверхность сухой тряпкой.
При установке новой втулки нужно убедиться, что внутренняя поверхность ушка является гладкой и без шероховатостей. Далее штанга и новая резинка обрабатывается мыльной водой, для того чтобы избежать большого трения. Заменяемая втулка одевается в проушину тяги и с помощью тисков, аккуратно и не спеша запрессовывается. После этого таким же образом осуществляется установка металлической части. Такие же действия необходимо произвести и со второй частью реактивной тяги.
Кроме замены втулок нужно так же позаботиться и о болтах с гайками. Желательно их тоже поменять, потому как реактивная тяга это подвижный элемент автомобиля. Посадочные места кузова и моста машины предварительно зачищаются и смазываются специальным маслом. После этого тяга с замененными втулками прикручивается к корпусу. Так же можно смазать и сами болты, таким образом, защитив их от коррозии.
Стуки и потряхивания в автомобилях ВАЗ в основном зависят от задних реактивных тяг, поэтому следует уделять им внимание, тем более решение проблемы не затрагивает большие финансовые вливания и не требует большего мастерства и опыта. Бывали даже случаи, когда задняя штанга просто лопалась в районе ушка и задний мост «вело» по дороге, но отечественная машина все равно сохраняла ход
