Схема электрооборудования лада калина

Распиновка проводов по секциям

Распиновка (цоколевка) другими словами, разводка выводов, это обзор каждого контакта электрического соединения на схеме. Общая схема электропроводки сложна для восприятия малоопытному автолюбителю, поэтому предлагается цоколевка отдельных секций.

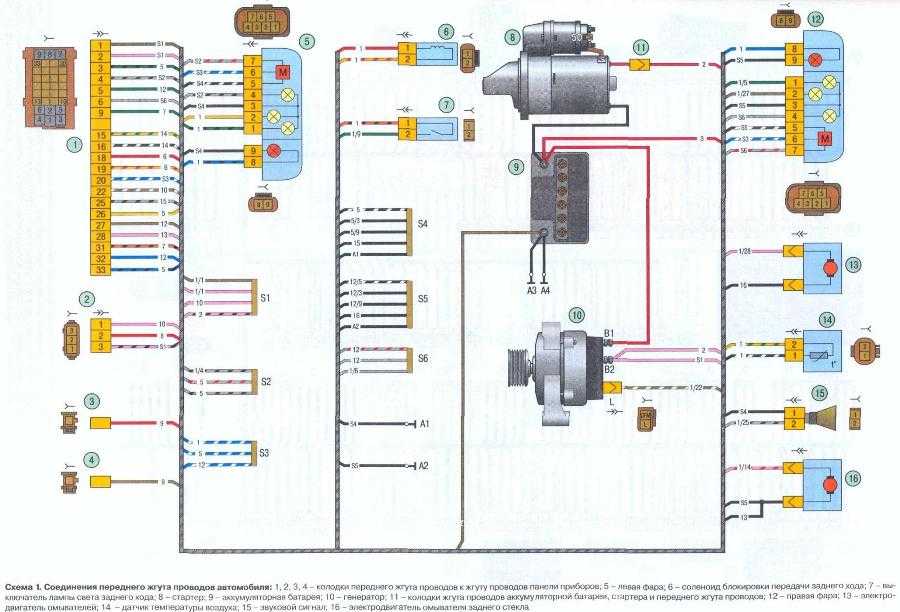

Перечень нахождения элементов на графическом изображении соединения переднего жгута

1, 2, 3, 4 — колодки переднего жгута проводов к пучку проводов приборки; 5 — левая головная оптика; 6 — соленоид блокировочного элемента задней передачи; 7 — прерыватель лампы света обратного хода; 8 — стартер; 9 — фишка для подключения к аккумуляторной батареи; 10 — генератор; 11 — колодки пучков провода АКБ, стартера и передней «косички» проводов; 12 — правая головная оптика; 13 — электромотор для омывателя (хэтчбек); 14 — температурный датчик воздуха; 15 — клаксон; 16 — электромотор омывателя заднего стекла.

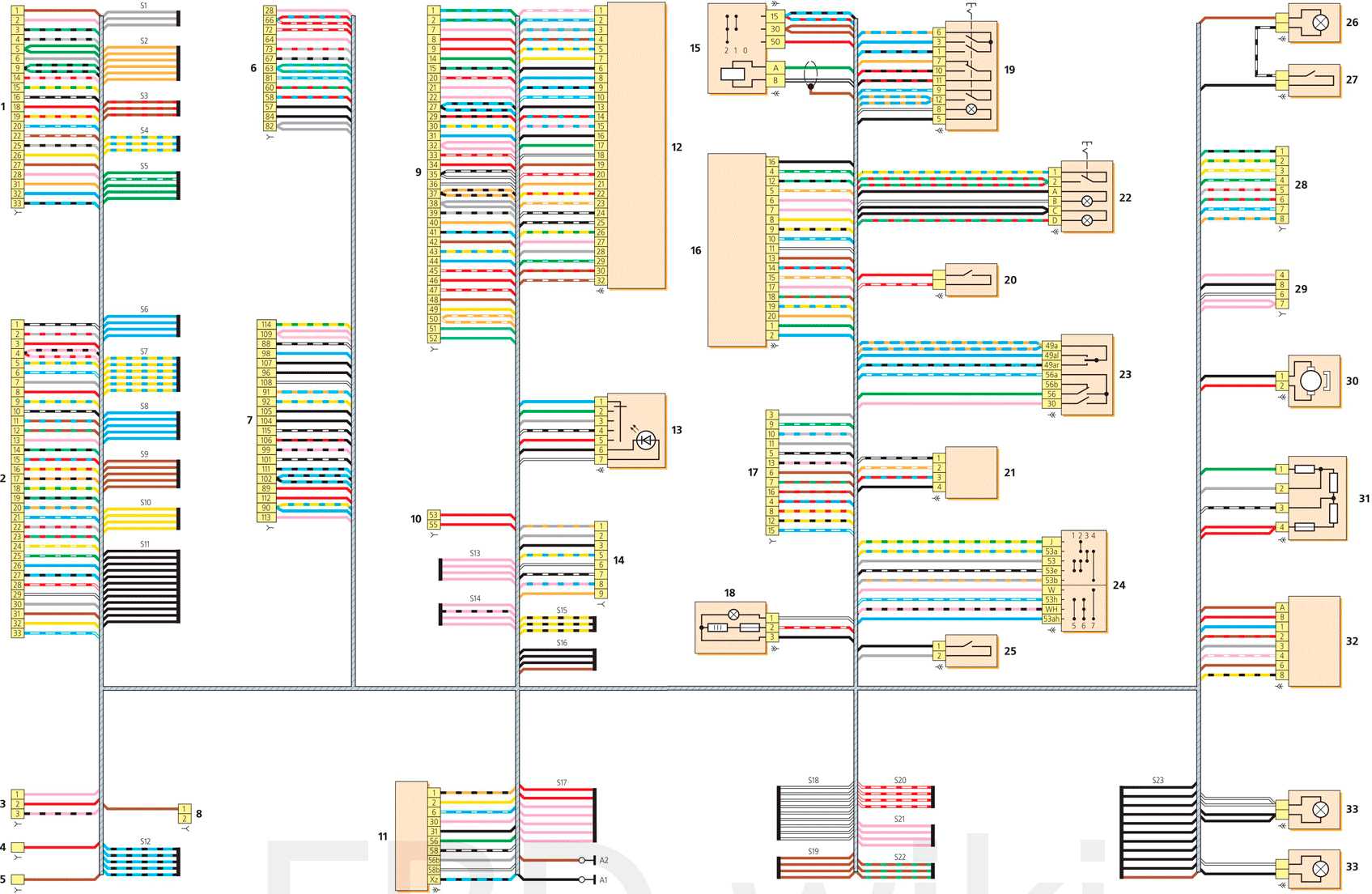

Перечень элементов на электросхеме соединения жгута приборной панели

Цоколевка жгута консоли, одна из самых сложных, на ней находятся выходы от самых важных узлов и агрегатов автомашины

1, 3, 4, 5 — колодки пучка проводов приборки к переднему жгуту; 2, 8 — тоже самое к задней «косичке» проводов; 6, 7, 9, 10 — продолжение направления на монтажный узел; 11 — электропитание устройства управления светотехникой; 12 — набор приборов; 13 — тумблер электродвигателя печки; 14 — питание коробки воздухопритока; 15 — замок зажигания; 16 — блок иммобилайзера; 17 — колодка жгута проводов приборной панели к пучку проводов системы зажигания; 18 — питание прикуривателя; 19 — переключатель аварийной сигнализации; 20 — прерыватель обогрева заднего стекла; 21 — выключатель стоп-сигнала; 22 — прерыватель света сигнализации; 23 — регулировка режимов компьютера; 24 — управление стеклоочистителем; 25 — выключатель клаксона; 26, 27 — лампы освещения управления отопления и вентиляции; 28 — освещение перчаточного ящика; 29 — электропитание на кнопку вкл/выкл в бардачке; 30, 31 — цоколевка на штатную магнитолу; 32 — питание электродвигателя печки; 33 — сеть резистора отопителя; 34 — блок управления электроусилителем.

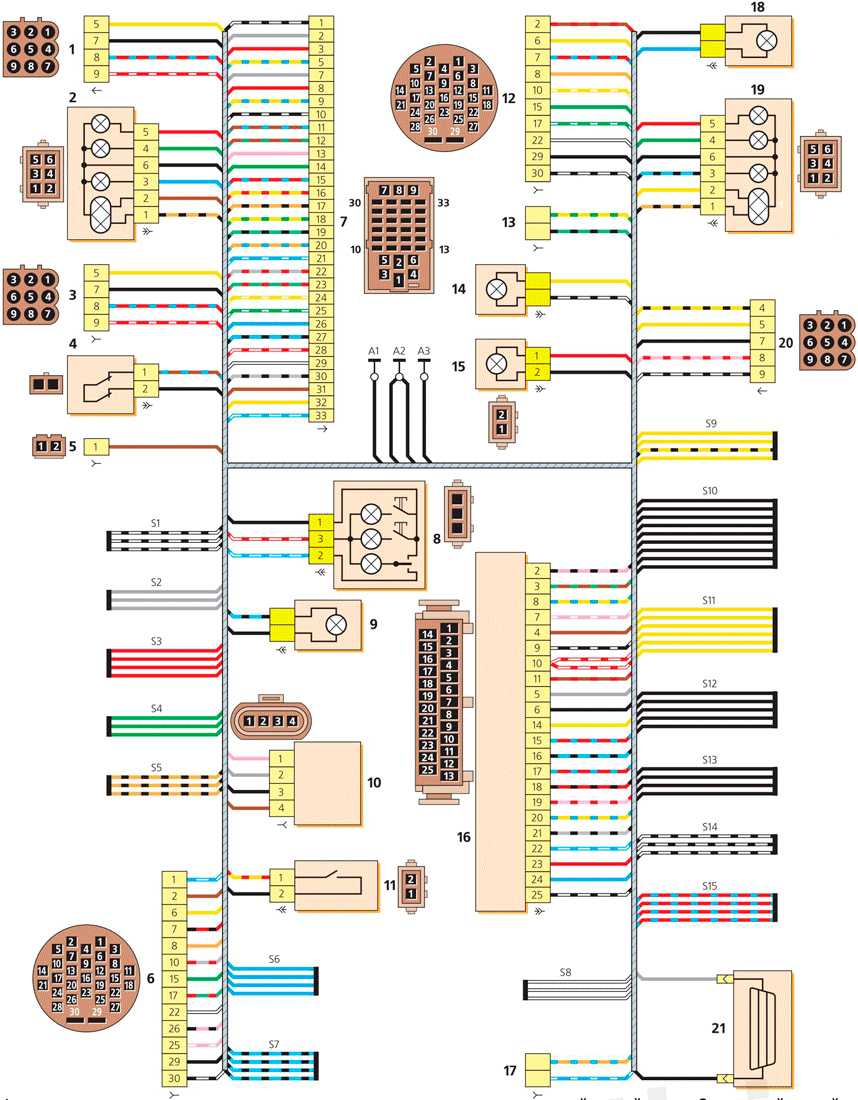

Пиктограмма элементов на электросхеме заднего жгута

1 — соединение заднего жгута к жгуту проводов задней правой двери; 2 — правая задняя оптика; 3 — аналогично 1 только левой задней двери; 4 — выключатель сигнализатора ручника; 5, 7 — соединение заднего жгута со жгутом проводов консоли; 6 — соединение задней «косички» со жгутом проводом левой двери водителя; 8 — светильник салона; 9 — указатель поворота с левой стороны; 10 — насос бензобака с датчиком уровня топлива; 11 — прерыватель соленоида блокировки обратного хода; 12 — соединение заднего жгута со жгутом проводов передней пассажирской двери; 13 — соединение заднего жгута с проводом заднего правого динамика; 14 — лампа грузового отделения; 15 — вспомогательный сигнал торможения; 16 — блок управления сигнализацией; 17 — соединение заднего жгута с проводом левого заднего динамика; 18 — указатель поворота с правой стороны; 19 — левая задняя оптика; 20 — соединение заднего жгута со жгутом проводов багажного отделения; 21 — обогрев заднего стекла.

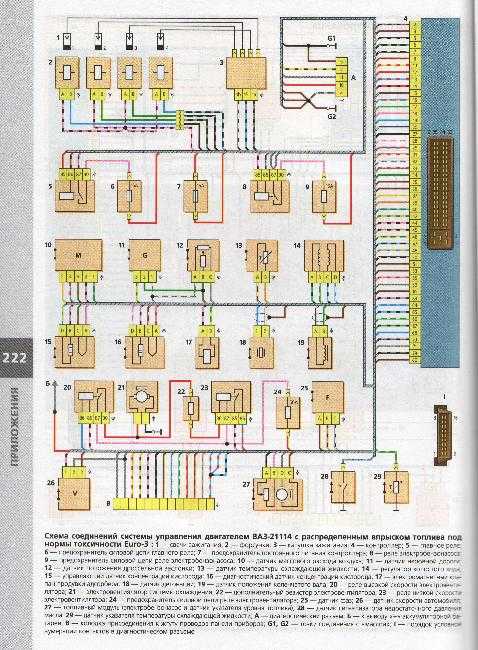

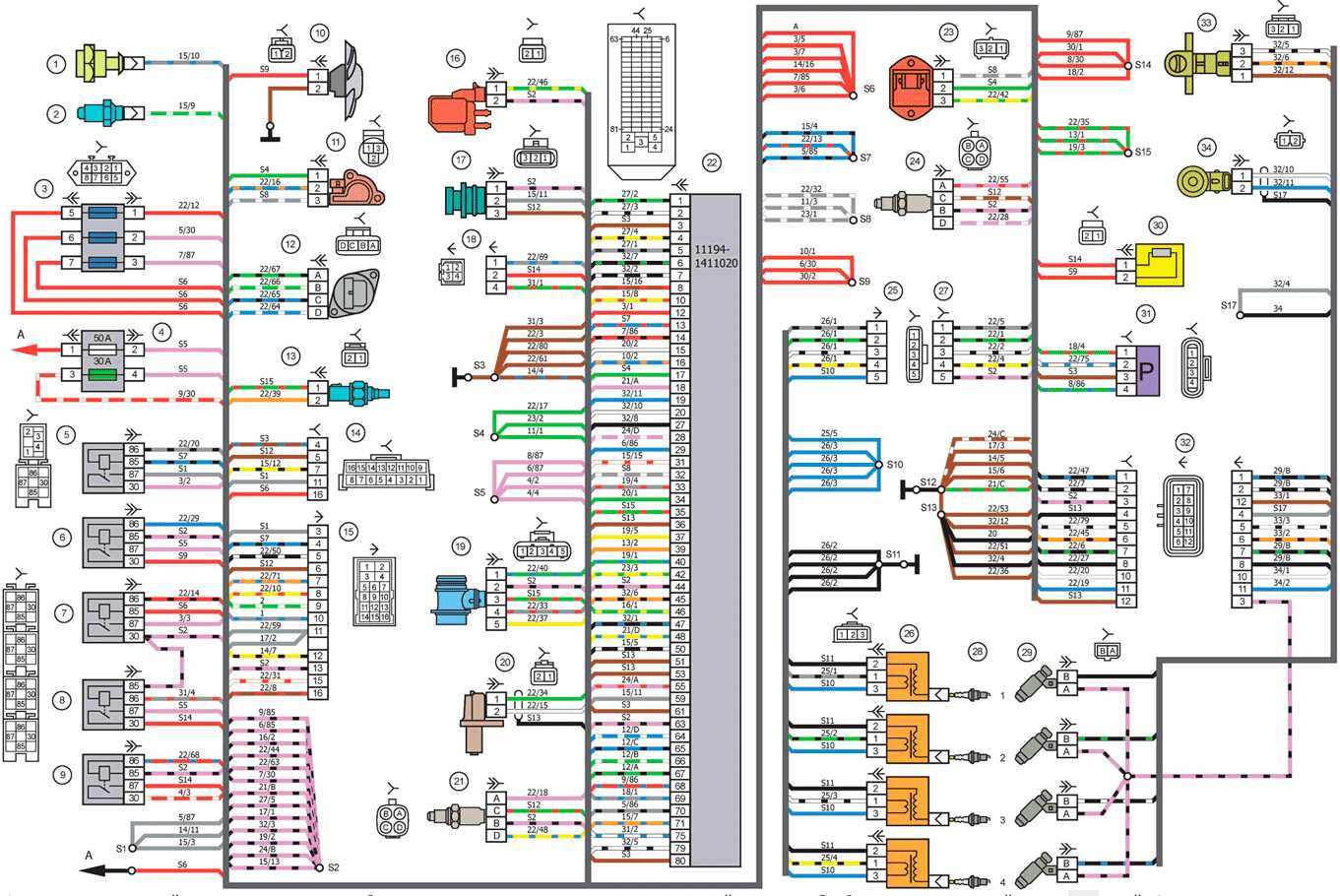

Графическое изображение соединений жгута проводов системы управлением двигателем

1 — контролер ЭБУ; 2 — присоединение жгута проводов ЭБУ к панели приборов; 3 — блок предохранителей; 4 — датчик, контроля скорости; 5 — датчик бездорожья; 6 — сенсор лампы подающей сигнал о падении давления масла; 7 — выводы от ДПДЗ; 8 — сенсор температуры антифриза; 9 — датчик индикатора температуры антифриза; 10 — выводы сенсора массового расхода воздуха; 11 — редуктор холостого хода; 12 — реле бензинового насоса; 13 — предохранитель бензонасоса; 14 — реле зажигания; 15 — предохранитель реле зажигания; 16 — предохранитель цепи питания электронного блока управления; 17 — выводы датчика коленвала; 18 — регулирующий датчик кислорода; 19 — сенсор фазы; 20 — датчик детонации; 21 — клапан продувки адсорбера; 22 — датчик кислорода; 23 — вывод от катушки зажигания; 24 — свечки зажигания; 25 — инжекторные форсунки; 26 — присоединение проводов зажигания к проводам ЭБУ; 27 — присоединение жгута проводов ЭСУД к «косичке» стержней катушки зажигания; 28 — присоединения жгута ЭСУД к пучку проводов инжекторных форсунок; 29 — присоединение пучка проводов форсунок к жгуту кабелей ЭСУД; А — к клемме аккумулятора со знаком +; В1, В2, В3 — места заземления жгута системы зажигания; С1 — место заземления пучка кабелей катушки зажигания.

Установка

В качестве подсветки можно использовать небольшой плафон (например, от подсветки багажника), но чтобы не портить обшивку двери мы рекомендуем взять светодиодную ленту длинной 30 см (к упить ее можно на AliExpress (см. каталог ) ). Снимаем обшивку двери (инструкция для Лада Гранта/Калина 2 и Лада Прора) и закрепляем LED-ленту на нижней ее части, используя двухсторонний скотч. Провода от ленты следует тщательно заизолировать и проложить под обшивкой двери (через сделанное отверстие в обшивке).

Прокладывать провода из двери в салон автомобиля придется через специальный колодку (для Лада Гранта/Калина 2). Тут два варианта, либо выполнить подключение через этот разъем (соединение типа «мама»-«папа»), либо просто просверлить отверстие внутри колодки. Провода в салоне, осталось их подключить. На автомобиле Лада Приора колодка отсутствует, поэтому проблем с протягиванием проводов не будет.

Схемы электрических соединений автомобиля BA3-11183. Лада Калина Альбом электросхем

Блок с предохранительными устройствами, позволяющими защитить оборудование в электроцепи авто при возможных скачках напряжения. Соединительные разъёмы переднего, заднего жгута и жгута панели приборов находятся под торпедой с левой стороны. В частности, автомобиль получил: Три силовых агрегата разной мощности от 87 л. Электросхема соединения жгута панели приборов Ваз , Ваз , Ваз 1.

К примеру — разветвитель в прикуриватель. Электросхема заднего жгута Лада Калина Сеодинения заднего жгута автомобиля: 1 — колодка заднего жгута к панели приборов; 2 — колодка к жгуту проводов левой передней двери; 3 — к жгуту проводов задней двери; 4 — правый фонарь; 5 — к жгуту проводов задней двери; 6 — к жгуту проводов двери задка; 7 — к панели приборов; 8 — плафон; 9 — левый боковой указатель поворота; 10 — датчик указателя уровня топлива; 11 — выключатель блокировки заднего хода; 12 — к правой передней двери; 13 — датчик стояночного тормоза; 14 — фонарь багажника; 15 — блок управления стеклопакетом; 16 — правый указатель поворота; 17 — левый фонарь; 18 — к двери задка.

Генераторное устройство — этот элемент считается одним из главных, поскольку он позволяет обеспечить питанием все приборы и оборудование авто во время работы двигателя. Электросхема соединения переднего жгута Ваз , Ваз , Ваз 1,2,3,4- колодки переднего жгута проводов к жгуту проводов панели приборов; 5 — левая фара; 6 — соленоид блокировки передачи заднего хода; 7 — выключатель лампы света заднего хода; 8-стартер; 9 — аккумуляторная батарея; генератор; 11 — колодки жгута проводов аккумуляторной батареи, стартера и переднего жгута проводов; правая фара; электро-двигатель омывателей; 14 —датчик температуры воздуха; звуковой сигнал; 16 — электродвигатель омывателя заднего стекла.

Если какой-то из компонентов сети выходит из строя, то владельцу необходимо знать несколько аспектов: место нахождения, способ коммутации и пр. На этом же кронштейне расположено гнездо с предохранителем вентилятора радиатора.

Соединяет жгут панели приборов с потребителями в дверях стеклоподъёмники, соленоиды замков и т. Покупатели могли выбрать и предлагаемые автопроизводителем опции, большая часть из которых представляли новинки для отечественного автопрома: Системы АБС и ESP; Подушку безопасности для переднего пассажира; Аудиосистему с сенсорным экраном; Систему навигации; Датчики дождя и света и т.

Электросхема соединения жгута панели приборов Ваз , Ваз , Ваз 1. Вышел из строя предохранитель или реле.

Обрыв проводки либо от устройства отошел провод. Фото электрической схемы корректора фар Справочно: Ранее на автомобилях устанавливался гидрокорректор, однако он был признан недостаточно надежным и был заменен на электромеханическое устройство. Кнопка открытия багажника в салоне Lada КАЛИНА — Обзор

Читайте дополнительно: Измерение сопротивления изоляции в электроустановках производится

Электрическая схема Лада Калина 2

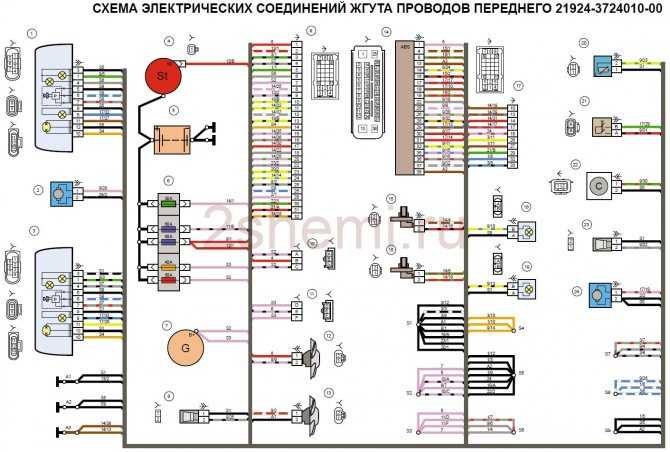

Схема электрических соединений жгута проводов переднего 21924

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер Lada Kalina 2; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор ВАЗ-2192; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема соединений жгута проводов системы зажигания 21903

1 – датчик контрольной лампы давления масла; 2 – генератор Lada Kalina 2; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик давления системы кондиционирования воздуха; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 15 – катушки зажигания; 16 – свечи зажигания; 17 – форсунки; 18 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 – датчик фаз; 20 – датчик детонации.

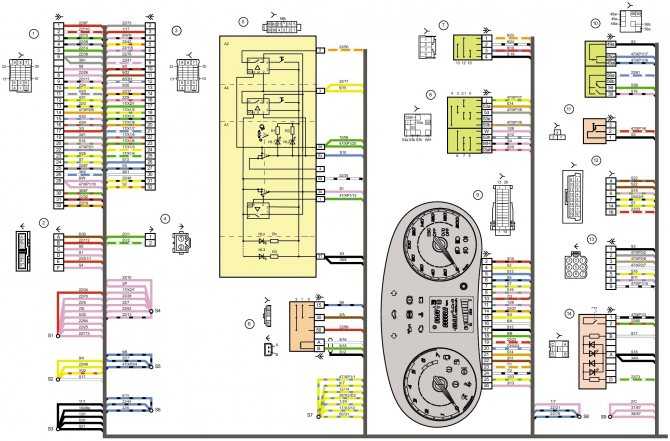

Схема электрических соединений жгута проводов панели приборов 21924

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле Лада Калина 2; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель ВАЗ-2192; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 34 – выключатель системы курсовой устойчивости (ESC); 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 43 – датчик угла поворота рулевого колеса; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.

Электрооборудование Калина

При длительной эксплуатации Lada Kalina могут выйти из строя разные компоненты. Одним из таких является электрическая цепь автомобиля, которая состоит из источников электроэнергии, приборов, датчиков и вспомогательных устройств. В момент выхода из строя какого-либо из элементов необходимо знать расположение, способ подключения и назначение всех звеньев цепи.

В Ладе Калина электросхема помогает найти расположение нужного элемента. Любые ремонтные работы уже существующего или подключению нового электрооборудования невозможно выполнить без электросхем. В инструкции ВАЗ 1118 приведены схемы отдельных участков цепи и собраны в альбом. Рассмотрим принцип работы электрического оборудования Лады Калина и строение основных электросхем.

Меры профилактики

Какие меры профилактики следует соблюдать, чтобы не допустить проблем в работе электросхемы:

1. Используйте только оригинальные приборы и устройства — применение дешевых китайских аналогов может привести к скачкам напряжения или короткому замыканию. К примеру — разветвитель в прикуриватель. Как известно, гнездо прикуривателя рассчитано на определенную мощность. Подключая вместо одного устройства два или больше (с использованием разветвителя), нагрузка на узел увеличивается в разы. Из-за этого может возникнуть замыкание и даже возгорание.
2. Как можно быстрее решайте проблемы, которые появились в работе электроприборов. Если неисправности будут скапливаться, впоследствии это может привести к более серьезным проблемам.
3. Как минимум дважды в год необходимо проводить плановое ТО для АКБ. Это рекомендуется делать перед наступлением холодов и с приходом весны. Проверяйте уровень электролита в банках, заряжайте АКБ для восполнения утраченного заряда, а также регулярно проводите визуальную диагностику корпуса устройства.
4. Используйте только оригинальные предохранители, эксплуатация самодельных предохранительных элементов может привести к серьезными проблемам.

Сталкивались ли вы с проблемами неработоспособности проводки на авто?

Опрос

• Да
• Нет
• Не знаю (свой автомобиль не ремонтирую)

Загрузка …

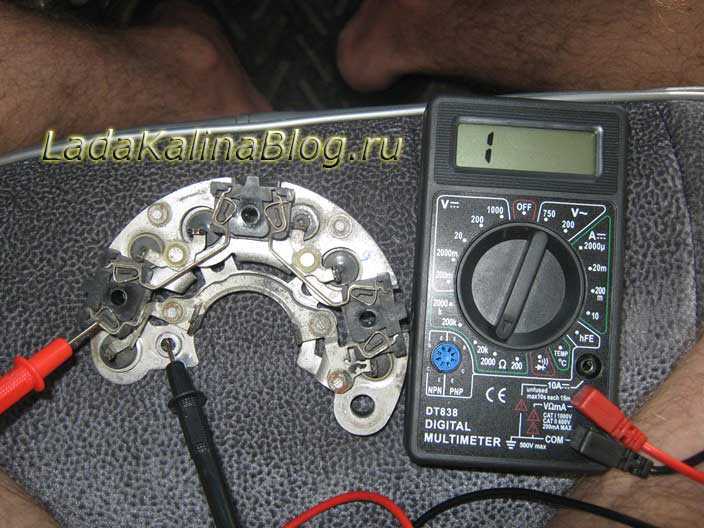

Проверка выпрямительного блока (диодного моста)

Для выполнения этой диагностики, необходимо снять диодный мост с генератора Калины, подробнее об этом описывалось в предыдущих статьях этого раздела.

Затем подключаем тестер черный проводом к минусовой пластине блока, а красный поочередно к трем контактным выводам диодов. Таким образом проверяем все выпрямители в блоке. Значения на приборе должны быть в диапазоне от 400 до 800 Ом. Лично на моей Калине при проведении данной проверки все диоды показали сопротивление в пределах 535 Ом. А вот в инструкции по ремонту от издательства «Третий Рим» говорится о цифрах 580-620 Ом. Скажу сразу, что при прозвоне двух исправных генераторов указанных в руководстве значений так и не удалось достигнуть, хотя проблем с зарядкой не возникало, так что лично я сомневаюсь в точности данных этой инструкции.

Потом проводим ту же самую операцию, только поменяв местами контактные провода мультиметра. В этом случае прибор при исправных диодах покажет бесконечность, то есть его показания не изменятся:

Очиститель и омыватель ветрового стекла

Система очистки ветрового стекла Лада Калина включает в себя:

1. Электромотор с редуктором;
2. Комплект рычагов и щеток.

Штатная электропроводка Калина системы очистки лобового стекла

На представленной схеме обозначены:

1. Электрический насос бачка с омывающей жидкостью;
2. Штатный замок зажигания;
3. Блок управления режимами работы электродвигателя;
4. Сам электродвигатель стеклоочистителей;
5. Блок с предохранителей и реле;
6. Вывод «А» от источника питания.

Комплект омывателя включает в себя:

1. Полиэтиленовый бак с насосом;
2. Форсунки, расположенные на капоте авто;
3. Комплект гибких соединительных шлангов.

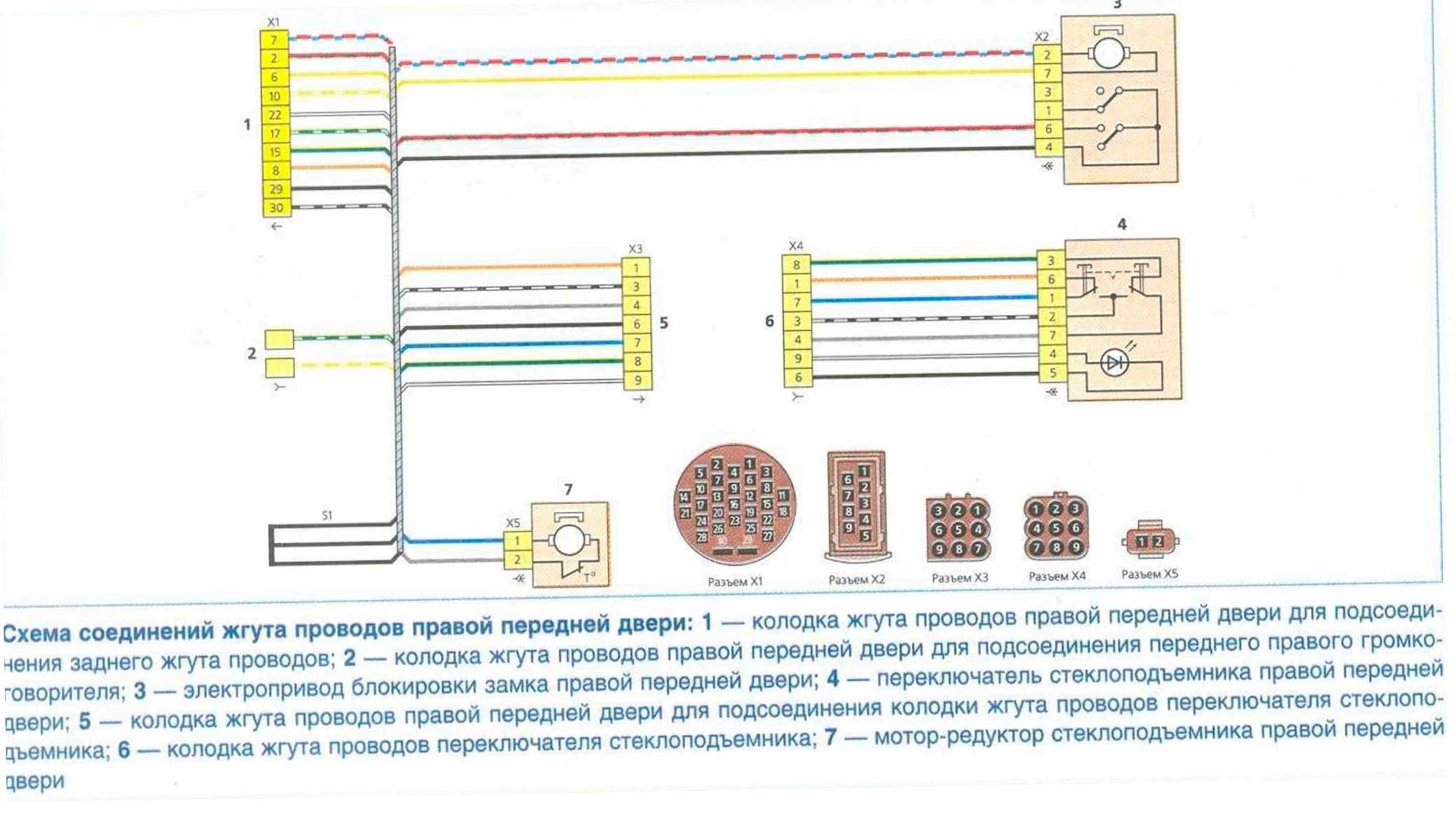

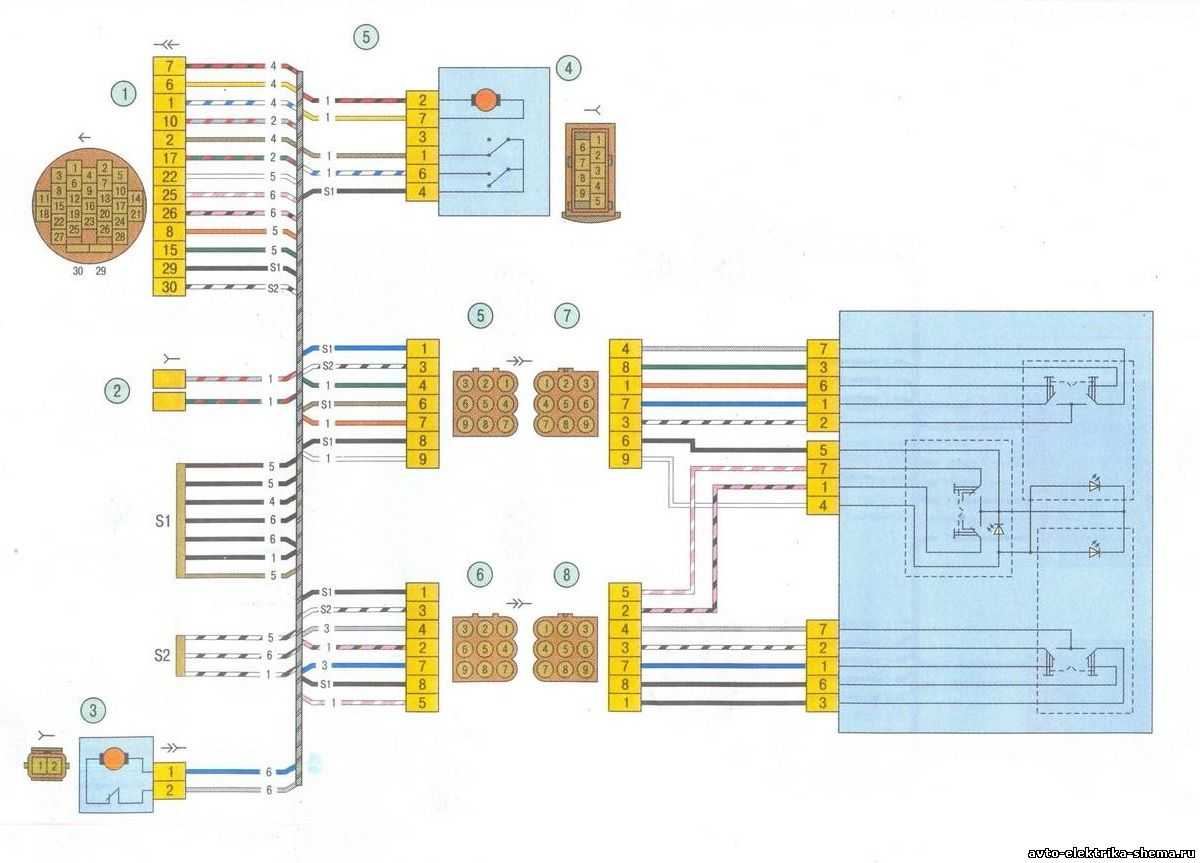

Подключение проводов разъем двери лада калина

На примере своего Универсала хотел бы написать немного о штатной аудиоподготовке Лады Калины. Насколько мне известно сейчас на всех автомобилях, начиная с комплектации «норма», имеется аудиоподготовка, которая включает в себя:

• Штекеры для подключения магнитолы
• Провода для передних колонок
• Провода для задних колонок

Теперь все с фотографиями и более подробно опишу ниже. Итак, штекеры для подключения магнитолы находятся под заглушкой ниже блока управления отопителем. Если извлечь эту заглушку, то там будут два разъема серого и коричневого цвета.

Магнитолы подключается очень просто, серый цвет — вверх, коричневый — вниз. Что касается проводов в передних дверях, то чтобы до них добраться, нужно снять обшивку передней двери. Ниже на примере показаны выводы уже в прорезанной под колонку обшивке двери:

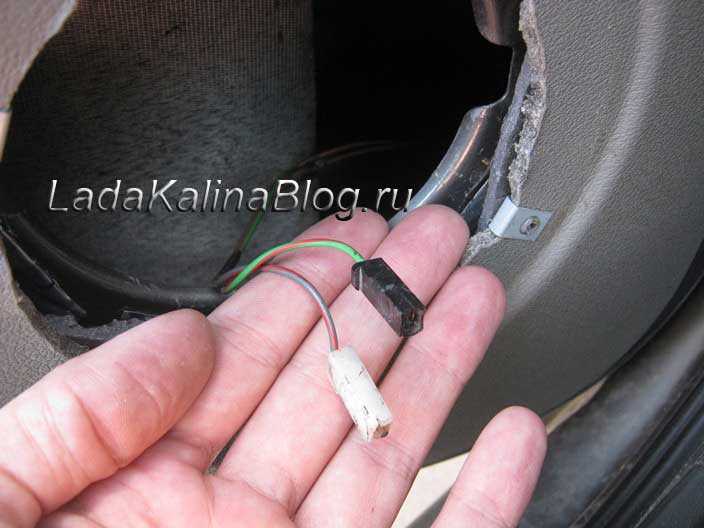

А вот задние сначала пришлось немного поискать, с левой стороны провод нашелся быстро, так как находился возле плафона освещения багажника:

А правый находится под обшивкой багажника, приклеенный скотчем к металлу задней арки, соответственно сначала придется поискать его рукой под обшивкой или же вообще ее снять. Вот на примере уже выведенные провода:

Многие калиноводы писали, что у них даже на «норме» никаких проводов нету, но я убедился в обратном. Для примера, моя Калина Универсал 2011 года выпуска. Провода задние пробовал подключать к колонке, все отлично работает, музыка льется. Так что установить музыку со штатной аудио-подготовкой проще простого.

Итак, решил подсобрать информацию о злополучных разъёмах дверей Калины, на которые не найти клемм…

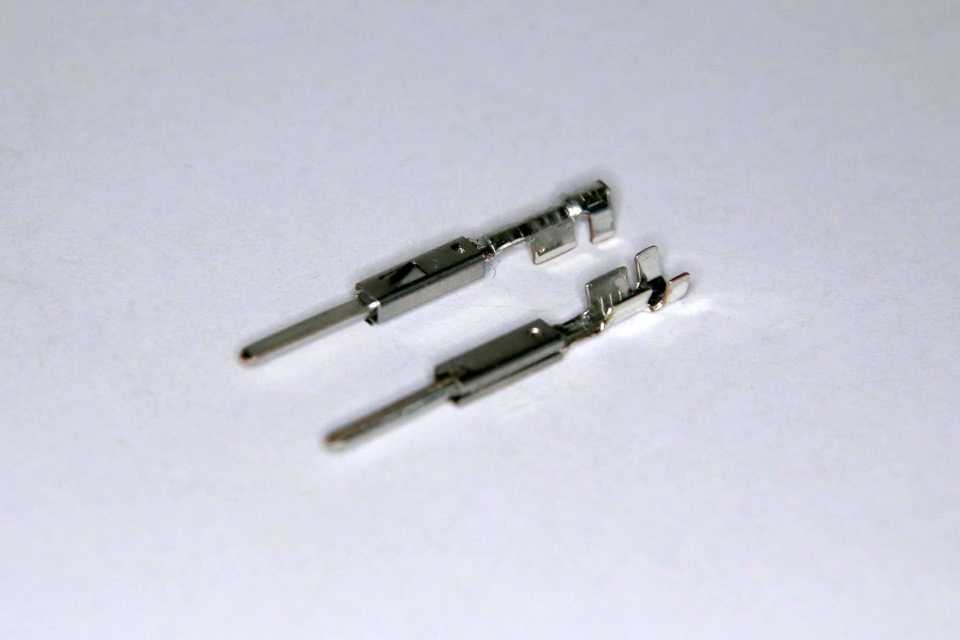

контакты: «папа» СЦНК.685168.098 (-01);или контакты фирмы Reinshagen серии Ducon 1.5×0.8:400537 или 400538;

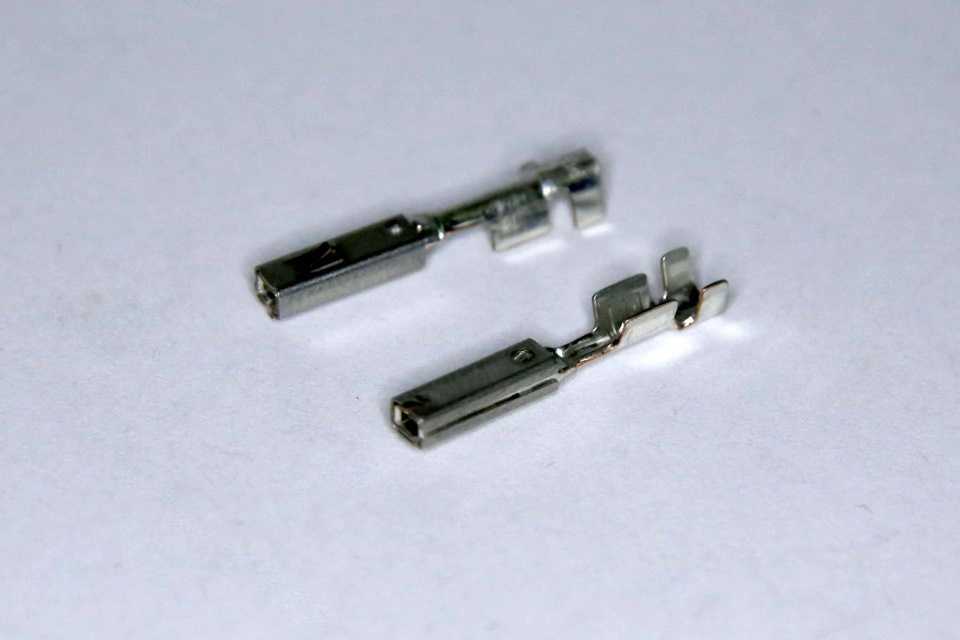

Колодка СЦНК.434432.001 (аналогReinshagen 404401)гнездовая 30-контактная под контакты:24 штуки СЦНК.685169.079 (-01);2 штуки СЦНК.685169.091.или контакты фирмы Reinshagen 24 штуки серии Ducon 1.5×0.8:400529 или 400530;2 штуки серии Ducon 2.8×0.8: 400792;или контакты Фирмы Delphi24 штуки 12147302 или 12147303Ответная колодка: СЦНК.434422.002 или колодка фирмы Reinshagen 404402.

Раздобыл один дверной разъём с отрезком салонной проводки, можно сказать резинки «про запас», колодка разъёма и контакты «мама» с отрезками проводов уже есть. Провод для подогрева зеркала уже поставил на водительской стороне (попутно, пока изучал строение разъёмов). Осталось добраться до дверной внутрянки и поставить контакт «папа», которого пока нету… Массу хочу прикрутить на штатную дверную точку массы, то есть через разъём двери будет только один провод +12 вольт после реле обогрева (взял с обогрева заднего стекла).

Чтобы в темное время суток при выходе из автомобиля не наступить в грязь или лужу, предлагаем установить дополнительное освещение зоны высадки. Где лучше закрепить внешнюю подсветку и как удобней всего подключить читайте далее..

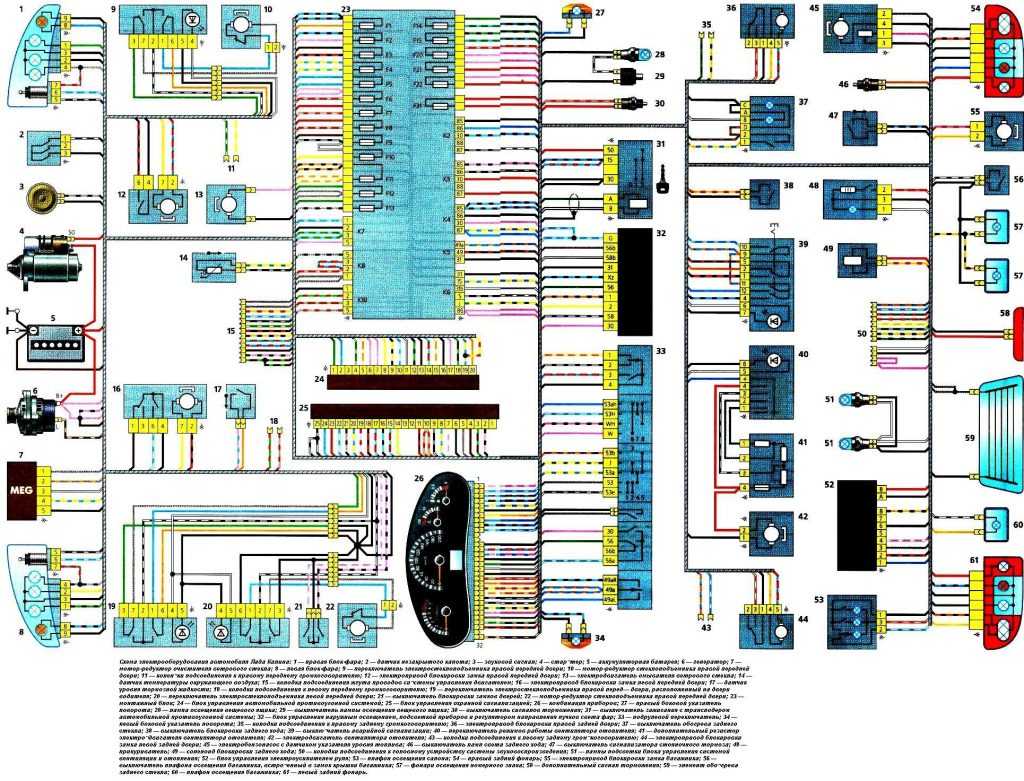

Общая схема электрооборудования Калины

На электросхеме модели Лада Калина распиновка разъемов выполнена в несколько этапов. Согласно заводским чертежам изначально раскрывается общее положение элементов, следом расшифровывается каждый узел отдельно.

1. Узел правой передней фары.
2. Сенсор, указывающий на положение замка капота.
3. Запитка клаксона.
4. Блок клемма стартера.
5. Силовые кабели АКБ.
6. Рабочий блок генератора.
7. Клемма подачи напряжения на привод дворников.
8. Блок контактов левой головной оптики.
9. Фишка подъемника правой двери.
10. Аналогично для редуктора подъемника стекла.
11. Выход на динамик водительской двери.
12. Привод блокировки водительской двери.
13. Мотор бачка стеклоомывателя.
14. Вывод сенсора измерителя температуры за бортом.
15. Штатный разъем подключения ЭСУД.
16. Аналогично, что и 12, для переднего пассажира.
17. Показатель остатка тормозухи в расширительном бачке системы.
18. Аналогично, что и 11, для переднего пассажира.
19. Переключатель стеклоподъемника двери переднего пассажира, находящийся в БУ водителя.
20. Клавиша подъемника стекла водительской двери.
21. Кнопка блокировки замков.
22. Питание редуктора подъемника для передней пассажирской двери.
23. Ввод монтажного узла.
24. БУ противоугонки.
25. Аналогично для сигнализации.
26. Распиновка на приборную доску.
27. Правый поворот.
28. Подсветка бардачка.
29. Выключатель лампы подсветки бардачка.
30. Выключатель клавиши стопов.
31. Клемма выключателя зажигания противоугонки.
32. Конструкция головного освещения.
33. Подача тока на разъем подрулевого рычага.
34. Левый поворотник.
35. Колодка правого заднего динамика.
36. Привод электрозамка задней правой двери.
37. Блок подогрева ветрового окна.
38. Блокировка обратного хода.
39. Прерыватель аварийки.
40. Регулировка вентилятора печки.
41. Вспомогательный резистор печки.
42. Мотор печки.
43. Питание заднего левого динамика.
44. Клемма блокировки задней левой двери.
45. Подача тока для бензонасоса и поплавка.
46. Выключатель белой лампы обратного хода.
47. Кнопка включения стопов.
48. Питание прикуривателя.
49. Блокировка ЗХ – питание соленоида.
50. Фишки магнитофона или акустической системы.
51. Подсветка БУ вентиляцией и печкой.
52. Подача напряжения и сигналов на ЭУР.
53. Лампы подсветки внутреннего пространства.
54. Тыльный правый плафон.
55. Питание на замок крышки багажника.
56. Привод подсветки грузового отсека.
57. Подсветка ГОС номера.
58. Вспомогательная лампа стопа.
59. Непосредственно подогрев ветрового стекла.
60. Лампа подсветки грузового отсека.
61. Левая кормовая фара.

Далее следует распиновка проводов Калина первого поколения для каждой секции индивидуально. Это выполнено по причине повышенной сложности основной схемы, где указываются все элементы бортовых цепей сразу. Неопытный пользователь не сможет сориентироваться по обобщенной инструкции.

Что такое бензонасос

Бензонасос является ключевой составной частью системы питания, в его рабочую задачу входит бесперебойная, своевременная подача горючего в систему.

В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

• простота конструкции;
• хорошая подача горючего;
• безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Вопрос с качественным бензином в нашей стране, к большому сожалению, до сих пор остается не решенным, это является одной из причин, почему топливная система Лады Калины выходит из строя.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.

Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.

Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?

Виды неисправностей:

• Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
• Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
• В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.
