Замена моторчика дворников ваз 2114: делаем правильно

Снятие, ремонт и установка стеклоочистителя

Вам потребуются: ключи «на 10», «на 24», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

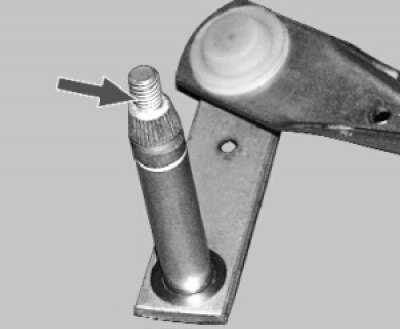

2. Поверните оба рычага щеток в вертикальное положение и отверните гайки их крепления.

3. Снимите рычаги щеток с валиков механизма стеклоочистителя

Примечание. Если рычаг не удается снять рукой, отверните гайку крепления рычага, не отворачивая ее до конца, чтобы не повредить резьбу. С помощью плоскогубцев сдерните рычаг со шлицев валика, полностью отверните гайку и снимите рычаг.

4. Снимите по одному защитному колпачку с обеих сторон.

5. Отверните по одной гайке верхнего крепления кронштейна с обеих сторон.

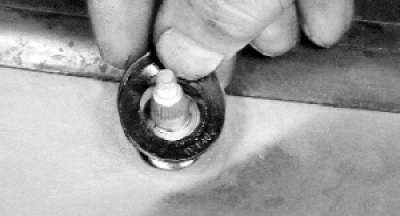

6. Снимите резиновые выравнивающие шайбы с обеих сторон.

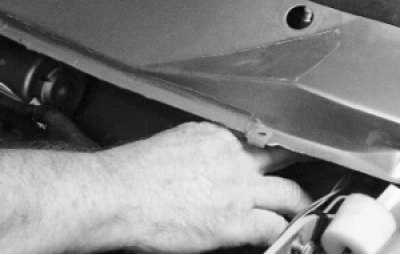

7. Откройте капот и разъедините колодку жгута проводов стеклоочистителя. Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом (см. «Снятие и установка вентилятора отопителя»), иначе он будет мешать извлечению стеклоочистителя.

8. Снимите крышку монтажного блока реле и предохранителей, отжав защелки крышки.

9. Выньте все реле из блока, чтобы они не мешали снять стеклоочиститель.

10. Выверните болт нижнего крепления кронштейна стеклоочистителя.

11. Сожмите пластмассовый держатель проводов и выньте его из отверстия в кузове.

12. Снимите держатель с проводов, чтобы не потерять его.

13. Выведите валики механизма стеклоочистителя из отверстий в кузове.

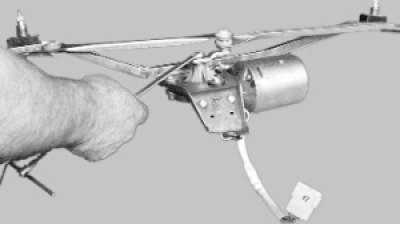

14. Сдвиньте стеклоочиститель так, чтобы его двигатель оказался в широкой части отсека перед ветровым стеклом (место установки вентилятора отопителя). Повернув стеклоочиститель, выведите его двигатель из отсека. Сдвиньте стеклоочиститель в сторону блока реле и предохранителей и выньте его из отсека.

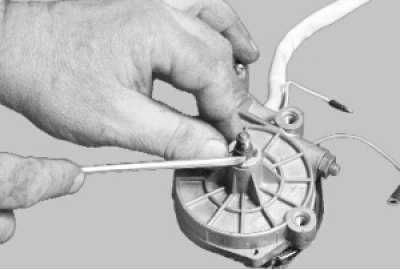

15. Отверните гайку крепления кривошипа механизма стеклоочистителя…

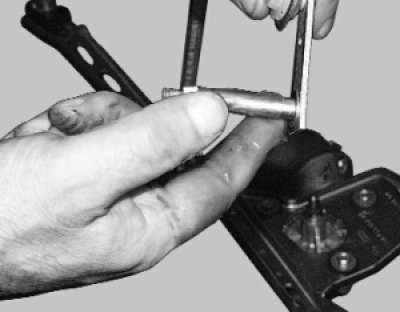

16. …и снимите кривошип с вала редуктора, поддев его отверткой.

17. Выверните три болта крепления редуктора с электродвигателем.

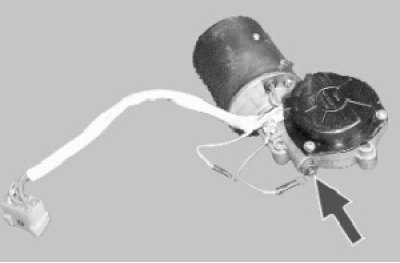

18. Выверните два винта крепления проводов электродвигателя и отсоедините провода от термобиметаллического предохранителя. Снимите двигатель с кронштейна.

19. Снимите стопорное кольцо с вала редуктора.

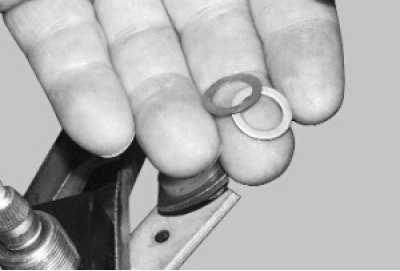

20. Снимите с вала редуктора регулировочные шайбы.

Примечание. Промаркируйте регулировочные шайбы, чтобы при сборке установить их на те же места и в том же количестве.

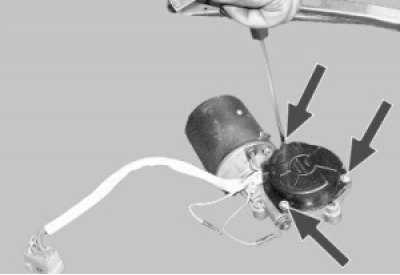

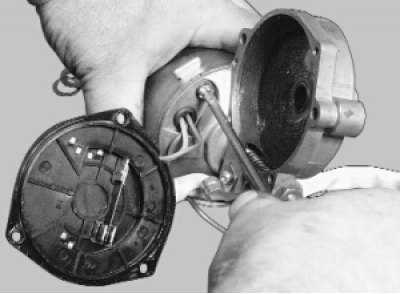

21. Выверните три винта крепления…

22. …и снимите крышку редуктора.

Предупреждение! При разборке не выворачивайте регулировочный винт, иначе нарушится осевой зазор вала якоря.

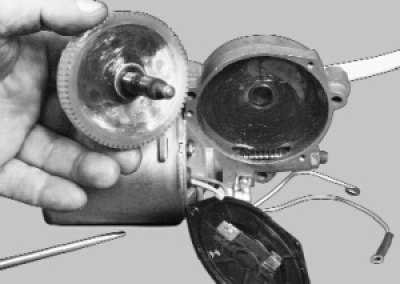

23. Снимите панель с редуктора.

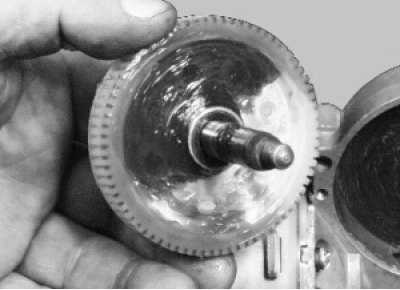

24. Выньте шестерню редуктора.

25. Выверните два винта (второй находится за корпусом редуктора)…

26. …и выньте две закладные гайки.

27. Снимите корпус редуктора со щеткодержателем с корпуса электродвигателя.

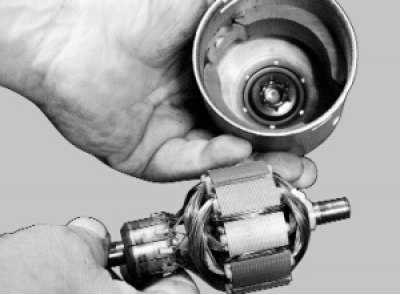

28. Выньте якорь из корпуса двигателя. После разборки продуйте корпус электродвигателя сжатым воздухом, чтобы удалить угольную пыль.

29. Снимите с обоих валиков механизма стеклоочистителя стопорные кольца…

30. …и регулировочные шайбы.

31. Выньте тяги из кронштейна стеклоочистителя и снимите регулировочные шайбы с обоих валиков.

32. Выньте уплотнительные кольца из проточек с обеих сторон кронштейна.

Примечание. Дальнейшая разборка системы тяг невозможна, так как тяги неразборной конструкции: 1 – кривошип; 2 – короткая тяга; 3 – шарнир тяг; 4 – валики механизма стеклоочистителя; 5 – длинная тяга.

33. Если пружины щеток повреждены или потеряли упругость, замените их.

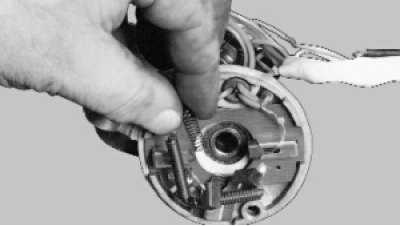

34. Проверьте легкость перемещения щеток в щеткодержателе. Они должны перемещаться свободно, без заеданий. Замените изношенные или со сколами щетки. При замене припаяйте выводы новых щеток к щеткодержателю

35. Зачистите коллектор мелкозернистой шкуркой, если он загрязнен или на нем есть риски, царапины и т.п. При сильно изношенном или обгоревшем коллекторе замените якорь или редуктор с электродвигателем в сборе. При обнаружении следов заедания на шейках якоря зачистите шейки мелкозернистой шкуркой.

36. Замените шестерню редуктора с сильно изношенными или поломанными зубьями.

37. Выправите погнутые тяги. Если это невозможно, замените тяги в сборе.

38. При повреждении шлицев или резьбы валиков замените тяги в сборе.

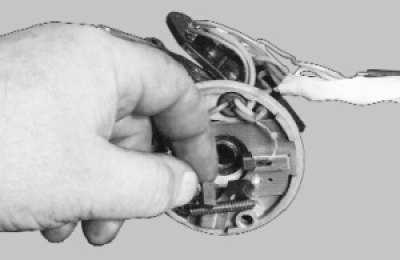

39. Подгоревшие или окисленные контакты механизма самоостанова зачистите мелкозернистой шкуркой.

40. Замените порванные, потрескавшиеся или потерявшие упругость резиновые подушки и другие резиновые детали.

41. Соберите и установите стеклоочиститель в обратном порядке с учетом следующего:

проследите, чтобы при установке якоря в корпус в выемку вала был установлен упорный шарик;

42. Установите очиститель ветрового стекла в порядке, обратном снятию.

Если подобрать щетки не по размеру, что будет?

Выбирая авто стеклоочистители на ВАЗ, обязательно необходимо обращать должное внимание на их размер, поскольку отклонение даже на 10-15 мм играет очень важное значение. Даже немного увеличенный, в сравнении рекомендациями изготовителя, размер щетки, может в процессе эксплуатации способствовать проявлению негативных моментов, а именно:

Даже немного увеличенный, в сравнении рекомендациями изготовителя, размер щетки, может в процессе эксплуатации способствовать проявлению негативных моментов, а именно:

Даже немного увеличенный, в сравнении рекомендациями изготовителя, размер щетки, может в процессе эксплуатации способствовать проявлению негативных моментов, а именно:

• стекло плохо очищается даже после продолжительной работы щеток – неправильная длина щеток существенно снижает прижимную силу дворника непосредственно к стеклу, поэтому упадет качество его очищения, особенно это очень заметно при использовании бескаркасных стеклоочистителей;
• такие дворники могут задевать на лобовом стекле уплотнительную резинку, тем самым причиняя ей повреждение, при этом они отрываются от рабочей поверхности, делают пропуски с неочищенными полосами и не обеспечивают высококачественную очистку;
• удлиненные стеклоочистители будут задевать друг друга, а значит, могут заблокировать их работу и лишить водителя требуемого поля обзора на трассе в неподходящий момент;
• большая щетка иногда даже задевает кромку водительской двери, причиняя при этом определенный вред корпусу авто, а также стуком об стойку банально раздражает водителя и отвлекает от ситуации на дороге.

Слишком маленькие размеры щетки на ВАЗ 2114, чем предусмотрено производителем, значительно понижают эффективность очистки, так как ограничивают площадь очистки стекла (центральная часть лобового стекла не будет захвачена щетками). Кроме этого, во время дождя малая длина дворников благоприятствует появлению струящейся воды и возникновению островков, полос грязи.

Основные причины отказа работы дворников на ВАЗ 2114

Ниже можно перечислить основные причины данной поломки, и методы устранения:

1. Сгорел предохранитель, который отвечает за работу моторчика стеклоочистителя. В данном случае необходимо проверить его целостность в монтажном блоке предохранителей и при необходимости заменить сгоревший на новый.
2. Плохое соединение штекера питания самого мотора дворников. Попробуйте отсоединить и заново подсоединить фишку, а также осмотрите контакты в них.
3. Выход из строя электродвигателя стеклоочистителя. Случается крайне редко, так как конструкция достаточно надежная. Но в случае возникновения данной проблемы, необходимо будет произвести замену сгоревшей детали.
4. Сломался механизм привода в движение дворников на ВАЗ 2114 — точнее трапеция. Внимательно осмотрите трапецию и проверьте, не соскочила ли одна из ее тяг. При выявлении поломки ее следует устранить самостоятельно, либо же произвести замену данной конструкции.
5. Заклинивание трапеции. Нередко можно наблюдать подобную неисправность, когда втулки трапеции закисают и дворники начинают клинить. Разборка и смазка конструкции поможет с этим справиться.
6. Выход из строя выключателя работы дворников. Решение — замена подрулевого переключателя.

Выше были перечислены основные проблемы, которые могут возникнуть и пути их устранения.

Сломался стеклоочиститель на Самаре 2 (ВАЗ 2114), помогите!

• Дворники не возвращаются в исходное положение на ВАЗ 2115 – 3 ответа
• Почему самопроизвольно включаются стеклоочистители, ВАЗ Самара 2? – 2 ответа
• Почему, в третьем положении переключателя стеклоочистителя, еле двигаются дворники? – 1 ответ

Задний, передний? Во всех режимах или только в каком-то одном?

Если передние дворники не работают в первом, прерывистом режиме, — виновато реле в монтажном блоке (К3). Или подрулевой переключатель.

Если передние дворники не работают во втором режиме — проблема в изношенных щетках или их зависании.

Если передние дворники не работают в третьем режиме — скорей всего, неисправность в третьей щетке, которая смещенная от геометрической нейтрали.

Если передние дворники не работают в четвертом режиме — причина поломки в реле или переключателе.

Если не работает стеклоочиститель во всех режимах — нужно посмотреть предохранители F7 и F16, прозвонить контролькой проводку к электродвигателю и проверить крепление массы.Если все исправно, проблема может быть в самом двигателе.

В холодное время года, когда выпадает снег и ударяют морозы, дворники лучше снимать со стекла, иначе они могут примерзнуть.

Пытаться с помощью хлипких стеклоочистителей стряхнуть со стекла выпавшей за ночь снег — тоже лишнее.

Задний «дворник» — очиститель заднего стекла расположен на задней двери автомобилей ВАЗ 2108, 2109. Он состоит из моторедуктора, рычага и щетки («дворника»). Омыватель заднего стекла состоит из электродвигателя в бачке омывающей жидкости, электромагнитного клапана включения омыва заднего стекла, трубок, по которым подается омывающая жидкость и форсунке над задней дверью.

Особенности электрических схем включения очистителя и омывателя заднего стекла (заднего «дворника»)

— Электрический ток поступает в систему включения очистителя и омывателя с вывода «30» генератора, при замыкании контактов «30» и «15/2» замка зажигания.

— На подрулевой переключатель (правый, вывод «53ah») ток поступает с замка зажигания, через предохранитель №4 (F7) и колодку Ш3 (Х3) монтажного блока.

— При замыкании контактов «53ah» и «53H» подрулевого переключателя включается моторедуктор очистителя на задней двери автомобиля, при замыкании контактов «53ah» и «WH» омыватель заднего стекла.

Примечания и дополнения

Еще статьи по омывателю и очистителю заднего стекла автомобилей ВАЗ 2108, 2109

Неисправности моторчика и способы устранения

Давайте рассмотрим, как действовать, если не работает моторчик стеклоочистителя, и чем могут быть вызваны такие проблемы. Есть несколько вариантов:

1. Электродвигатель не работает, биметаллический предохранитель бездействует, а вставка плавкая, отвечающая за питание дворников, целая. В таком случае нужно проверить исправность проводки, качество соединения всех контактов, определить имеющиеся повреждения и устранить их.

Если с проводкой все в норме, то стоит проверить переключатель стеклоочистителя. Если он барахлит, просто замените его. Может не работать и сам двигатель — такое часто случается при залипании щеток или подгорании контактных соединений.

В таком случае нужно сделать ремонт моторчика стеклоочистителя — провести его ревизию, заменить неисправные элементы, выполнить очистку загрязненных узлов

Важно проверить целостность проводки, которая соединяет электродвигатель и колодку

Следующий этап — проверка биметаллического предохранителя, который нужно почистить, а в случае невозможности ремонта просто выбросить и заменить новым. Если не помогло, проверьте обмотку якоря моторчика на целостность. Если цепи нет, то необходимо заменить якорь или весь механизм в комплексе.

2. Биметаллический предохранитель работает, моторчик не запускается, а предохранитель питания постоянно перегорает. Первое, что нужно сделать — проверить целостность рычагов. Часто они не срабатывают из-за возникшей деформации или примерзания щеток к лобовому стеклу.

Хуже всего, если причиной такой проблемы является короткое замыкание в цепи якоря. Здесь ремонт неисправности возможен только двумя способами — путем установки нового якоря или замены редуктора.

3. Не работает режим с прерыванием работы. Здесь проблема или в реле, или в переключателе стеклоочистителя. В первом и во втором случае лучше выполнить замену неисправного элемента.

4. Дворники не останавливаются в режиме прерывания. Причина — выход из строя реле или неисправность концевых выключателей. В последнем случае кулачок шестеренки редуктора просто не дожимает пружинную пластинку. Проблема решается путем небольшого подгиба.

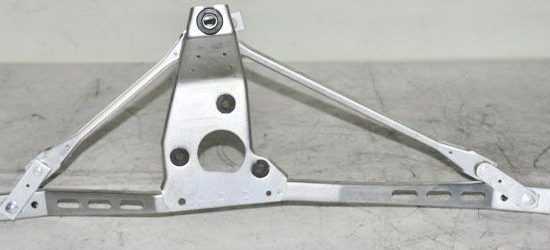

Пошаговая замена трапеции стеклоочистителя

В сырую погоду на скорости дворники опускались не до конца и если стоять на месте иногда тоже могли до конца не опуститься, присутствовал люфт валов трапеции скорее всего из-за этого до конца не опускались.

Купил новую трапецию фирмы АВТОПРИБОР.

Резинки гайки уплотнители трапеции.

Графитовую смазку.

Замена трапеции дворников

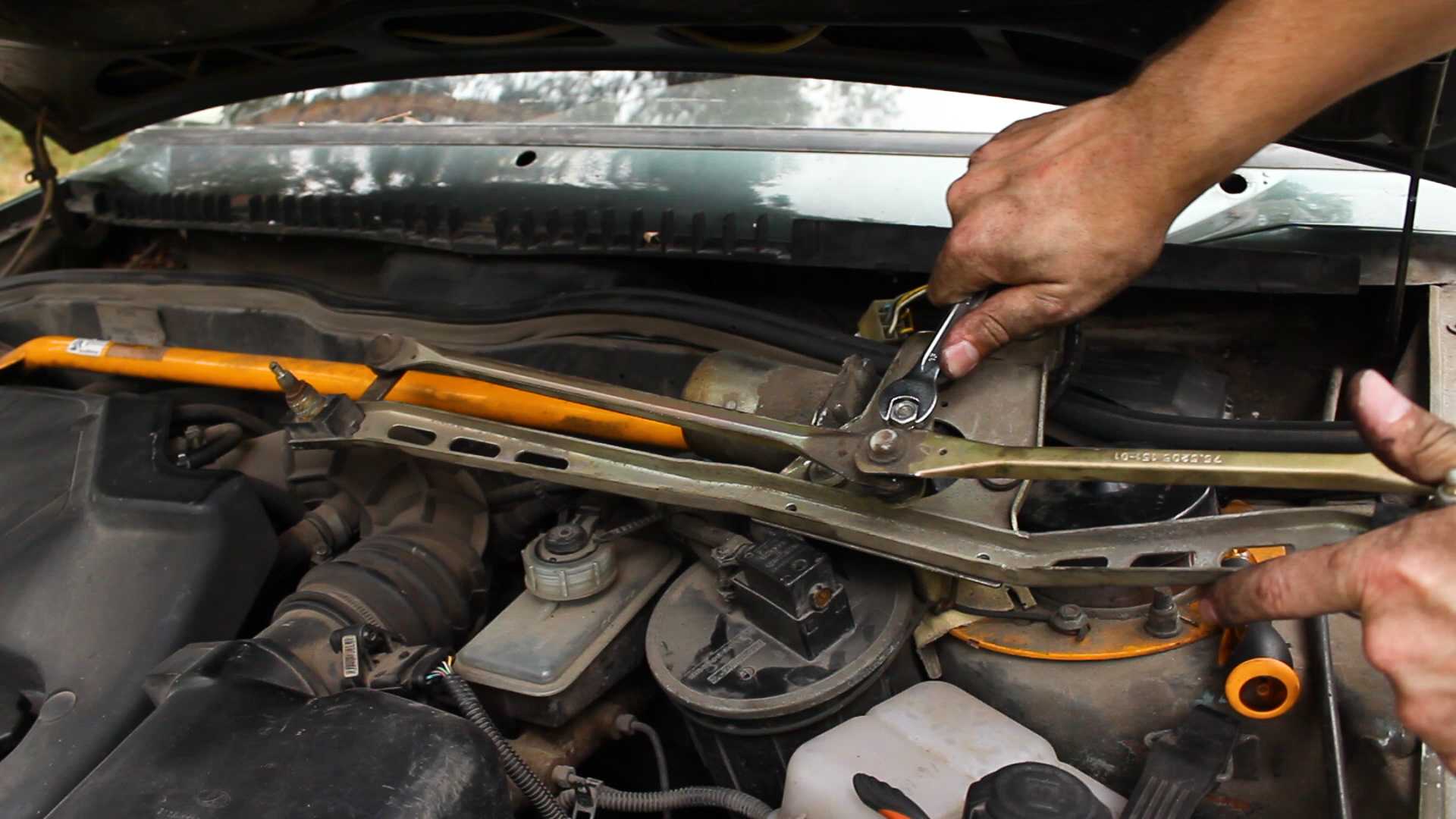

Снимаем дворники.

Снимаем колпачок и ключом на 24 откручиваем гайки.

Отсоединяем разъём мотора стеклоочистителя.

Откручиваем кривошип трапеции с мотора стеклоочистителя.

Откручиваем болт крепления трапеции с массой.

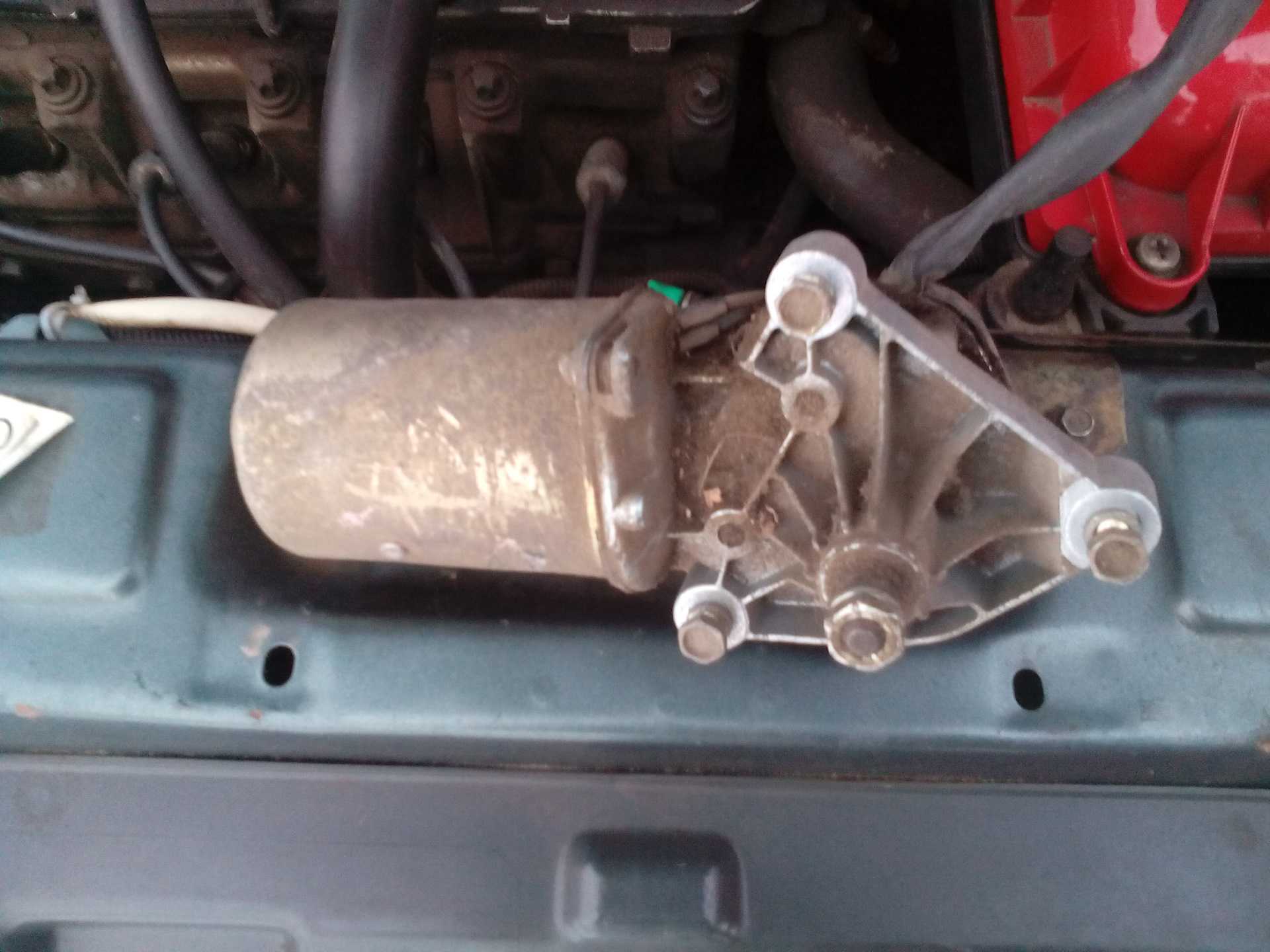

Откручиваем мотор стеклоочистителя и вытаскиваем мотор.

Откручиваем кожух мотора печки.

Поднимаем часть уплотнителя.

Снимаем крышку монтажного блока.

Максимально продвигаем трапецию в сторону монтажного блока и вытаскиваем её.

Старая трапеция уже выработалась, сильно разболталась.

Разбираем новую трапецию для дополнительной смазки

Снимаем кривошип, для этого отвёрткой разъединяем кривошип от трапеции.

Разъединяем отвёрткой тяги трапеции.

Снимаем стопор с вала и вытаскиваем вал.

Все движущиеся детали смазываем и собираем обратно.

При покупке новой трапеции без мотора, обратите внимание на отверстие в кривошипе оно может быть больше чем вал на двигателе и попросту не цепляться на шлицах двигателя, так случилось и у меня, кривошип я поставил от старой трапеции он у меня был распрямлён для увеличения хода дворников

Смазка мотора стеклоочистителя

Откручиваем два винта пластикового кожуха и снимаем его, откручиваем два винта пластины и приподнимаем пластину.

В моем моторчике еще было достаточно заводской смазки.

Но я все равно еще добавил не много графитовой смазки. Собираем обратно мотор. Ставим новую трапецию собираем в обратном порядке.

Search

Современные дворники на ВАЗ 2114 Для очистки ветрового стекла ВАЗ 2114 от загрязнений и грязи во время дождя предусмотрено специальное устройство, так называемые стеклоочистители ВАЗ 2114. Коробка передач электродвигателя стеклоочистителя заставляет щетки двигаться вперед и назад.

Результатом является чистое лобовое или заднее стекло. Внутри машины находится регулятор скорости для дворников. Он почти всегда находится за рулем. Размер кистей может быть очень разным. Практически все автомобильные стеклоочистители работают в нескольких режимах. Стеклоочиститель работает на 4:

• прерывает при паузе;
• 1-я скорость;
• 2-я скорость;
• работать с шайбой.

Заднее стекло имеет два режима:

Функциональность и качество современных стеклоочистителей

Надо сказать, что качество щеток стеклоочистителя и их размер оказывают огромное влияние на безопасность автомобиля

Поэтому выбор правильного стеклоочистителя остается очень важной задачей. Надежность и качество уборщиков определяются тем, что они:

• не шуметь;
• иметь длительный срок службы;
• идеально чистить стекло.

При отсутствии хотя бы одного из свойств, описанных выше, комфорт нахождения в автомобиле отсутствует, существует опасность попасть в аварию из-за ограниченной видимости, особенно в дождь. Размер щеток стеклоочистителя играет важную роль. Если это немного больше, чем необходимо, то усилие щетки на стекле, особенно когда это бескаркасный дворник, заметно уменьшается. В результате стекло не очень хорошо очищается.

Кроме того, большой размер щетки повлияет на плоскость очистки. Щетка может касаться резины ветрового стекла своим краем, тогда она не касается рабочей поверхности. На машине Калина большая щетка начинает касаться края водительской двери. Когда размер щетки намного меньше требуемого, наблюдается уменьшение площади очистки. Лобовое стекло не чистит на сто процентов.

При этом маленькие дворники оставляют грязный остров на стекле. Какими должны быть размеры щеток на ВАЗ 2114? Эта модель автомобиля поставляется с 2 стеклоочистителями. Они имеют равномерный симметричный размер 51 см. Тем не менее, можно установить кисти с небольшим изменением размера.

На стороне водителя щетка может быть длиной 53 см и 51 см на стороне пассажира. При установке аналогичных щеток длиной 53 см в центре стекла образуется небольшая полоска воды. Заднее стекло автомобиля также оснащено стеклоочистителем.

You may also like

Размер кисти в В этом случае не более 30 см Разрешается устанавливать дворник длиной 33 см. Он идеально вписывается в размер стекла. Некоторые автовладельцы даже устанавливают щетку длиной 40 см, но они требуют особого увеличения хода.

Другими словами, стеклоочиститель не должен касаться стеклянного уплотнения. Для этого снимите мотор, запустите несколько зубьев и установите его на место.

Замена мотора стеклоочистителя ВАЗ

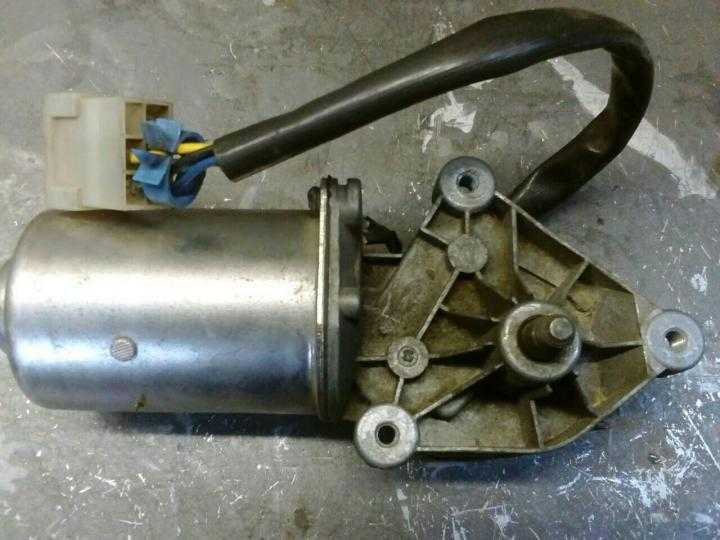

Время от времени мотор-редуктор выходит из строя. Щетки работают постоянно, выключатель не работает. Щетки стеклоочистителя не работают при включенном контроллере двигателя. В некоторых случаях они не выключены. Для устранения такого повреждения требуется замена двигателя.

Мотор стеклоочистителя Ваз 2109

замена

коробка передач электродвигателя стеклоочистителя в комплектеВАЗ 21083 группа каналов в контакте.

Мотор стеклоочистителя является наиболее распространенным трехскоростным электродвигателем. Он, как и стандартные коробки передач, имеет биметаллический предохранитель, расположенный специально на корпусе или скрытый внутри. Замена мотора довольно распространенная. Необходимо открутить четыре крепежных болта. Но при этом могут возникнуть следующие проблемы:

• плохое моторное размещение;
• необходимо отметить местоположение кривошипа.

Под рукояткой находится изогнутый стержень, который соединяет двигатель и трапециевидные рычаги. Если кривошип установлен неправильно, зубья нового двигателя могут быть сломаны. Замена разработки выглядит следующим образом.

1. Disconnected Блок предохранителей.
2. Отметьте расположение ручки.
3. Кривошипное крепление отпускается.
4. Открути это крепежные болты трапеции.
5. Редукторный двигатель снят.

Иногда двигатель трудно добраться из-за его местоположения. Для удобства нужно переехать Блок предохранителей, ранее отвинчивая крепежные болты.

Замена дворников на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Дворники — какими словами ещё их только не называют, кто то по простому щётки говорит, кто то правильно выражается говоря стеклоочистители поменять нужно на автомобиле, ну а кто то просто дворники называет, эта очень важная деталь для автомобиля и она должна на нём присутствовать, тем более со временем щётки изнашиваются и хуже чистить начинают, поэтому их ещё и менять своевременно нужно, многие щёткам не придают особой значимости, а это и зря, как некоторые говорят ещё: «Да стоят они и стоят на новые тратиться не собираюсь», но всё же потратиться когда ни будь придётся, вить их неисправность может привести к аварийной ситуации на дороге, кроме этого приведём пример, если вы когда ни будь ездили на старых автомобилях таких как ВАЗ 2101 с родными дворниками в ливень, то вы поймёте сразу разницу с тем же самым автомобилем ВАЗ 2114 проехав на нём в тот же самый ливень и поверьте нам, эта разница очень ощутима и на безопасность тоже влияет, поэтому за дворниками нужно следить и время от времени менять, а то в дождь практически невозможно станет ездить.

Примечание! Чтобы произвести замену данных деталей, много инструментов не нужно, вам понадобиться главное это: Гаечные ключи, ну и отвёртка возможно пригодится и кроме этого больше ничего не нужно!

Когда нужно менять дворники? И у дворников есть свой срок годности как мы это уже подметили чуть ранее, по хорошему, было бы отлично менять дворники на новые каждый год, но не все эту процедуру будут соблюдать, но мы вам рекомендуем, просто всё дело в том что от времени резиновая часть щёток высыхает (От того что на неё солнце светит) и она затвердевает и теряет свои свойства, а резина потерявшая свои свойства и затвердевшая практически бессмысленна против сильного дождя будет и в ливень, вас старые щётки уже не спасут, потому что резина просто очищать воду со стекла толком не будет, кроме того о том пора ли вам менять щётки скажет сама резина, для этого вам нужно будет рукой провести по рабочей части дворников (Рабочая часть это та которая к стеклу лобовому прилегает) и если вы ощутите что кромка у неё затупилась (Если вы не понимаете затупилась она или же нет, тогда новую щётку возьмите и проведите рукой по резиновой кромке и сравните между собой новую и старую щётки и сразу всё поймёте) то щётка нуждается в замене.

Схема электрооборудования

10.06.2014 Двигатель 1,5i (Евро-2)

На инжекторных самарах 2113 2114 устанавливаются два двигателя: 1,5i (Евро-2) 1,6i (Евро-2/3) 1,6i (Евро-3/4 е-газ).

Соответственно предоставляем вам все схемы электрооборудования и питания двигателя под данные двигатели.

Схема электрооборудования ВАЗ 2115

Схема электрооборудования ВАЗ 2115

На фото представлена схема всего электрооборудования на ВАЗ 2115. Цвета проводов могут отличаться. Для увеличения фотографии, нажмите на неё.

Схема электрооборудования ВАЗ 2113, 2114

Для увеличения фотографии, нажмите на неё. Схема представлена в двух частях с описанием.

Схема электрооборудования ВАЗ 2113, 2114 ч.1

Схема электрооборудования ВАЗ 2113, 2114 ч.2

Схема системы управления двигателем 2111 1,5i

Схема электрооборудования системы управления двигателем 2111 1,5 литра с нормой токсичности Евро-2. Для увеличения фотографии, нажмите на неё. Схема представлена в двух частях с описанием.

Схема системы управления двигателем 2111 1,5i

Схема системы управления двигателем 11183 (1,6i) Евро-2

Схема электрооборудования системы управления калиновским двигателем с нормой токсичности Евро-2.

Схема системы управления двигателем 11183 (1,6i) Евро-2

Схема системы управления двигателем 11183 (1,6i) Евро-3

Схема системы управления двигателем 11183 (1,6i) Евро-3

Схема электрооборудования системы управления калиновским двигателем с нормой токсичности Евро-3.

Схема системы управления двигателем 11183 (1,6i) е-газ

Схема электрооборудования системы управления калиновским двигателем с нормой токсичности Евро-3/4 с электронной педалью газа (е-газ). Для увеличения фотографии, нажмите на неё. Схема представлена в двух частях с описанием. Е-газ устанавливается с 2011 года, на самарах он довольно капризный и с ним возникают частые проблемы.

Схема системы управления двигателем 11183 (1,6i) е-газ

vaz-2114-lada.ru

Как заменить дворники на ВАЗ 2113-ВАЗ 2115?

Примечание! Все дворники которые установлены на автомобилях семейства Самара 2 заменяются абсолютно идентично, то есть передние дворники точно так же как и задний заменяются и разницы особой в этом нет (Только если у вас дворники не разные будут стоять, если разные, то и замена соответственно немножко по другому производиться будет, но в целом всё делается идентично), поэтому пример замены будет показан лишь на одной передней щётки, кстати когда вы будете выбирать новую щётку на свой автомобиль, старайтесь брать тех же размеров (Это если вы не родную поставить захотите, просто если родную, то там даже и смотреть ни на что не нужно, она 100% подойдёт) что и старые ваши щётки, потому что если вы переборщите с размерами, то когда щётки будут работать, то они задевать за кузов ещё ко всему этому будут и в связи с чем отрываться от центральной части ещё будут, а это уже плохое очищение стекла и скорее всего вы щётки на новые сразу же замените!

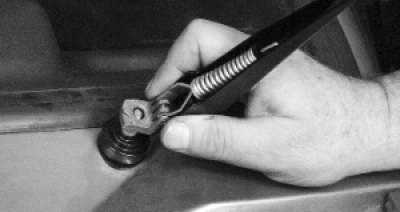

Снятие: Дворник можно различными способами снять, мы вам оба способа расскажем в одном из них сам дворник вы снимите, а в другом объясним как саму щётку снять и заменить на новую, но об этом чуть позже, начнём с самого дворника, он крепиться на одной лишь гайке к валику трапеции (Трапеция это та вещь которая отвечает за работу дворников и она очень важна, а валик всего лишь передаёт усилие от трапеции на сам дворник и в связи с этим он работает) отвернув эту гайку, вы сможете снять дворник полностью с автомобиля (см. фото 1), после чего подденьте отвёрткой или же рукой снимите защитный колпачок (см. фото 2) и если он будет испорчен (Надорван, деформирован и т.д.) то в таком случае замените его на новый, кроме этого вы ещё гайку можете вывернуть (см. фото 3) которая удерживает валик трапеции чтобы он не упал и под гайкой, в добавок снимите резиновую и пластиковую шайбу (см. фото 4) если они будут деформированы, то в таком случае замените их на новые.

Примечание! Когда гайка которая крепит дворник будет откручена, покачивайте его рукой аккуратно и тем самым он снимется с валика трапеции, но не всегда люди будут менять сам дворник (Хотя зря, многие думают что за очищение лобового стекла отвечает одна лишь щётка, но на самом деле и поводок тоже огромную роль играет, потому что он прижимает к стеклу саму щётку и всё это вместе называется дворник), кто то и щётку одну заменит и всё, так вот как она заменяется объясним, во-первых укажем тот факт что сами по себе автомобили семейства Самара 2 не новые, поэтому за всё время там и дворники скорее всего поменяны на бескаркасные (Сами люди это делают) или просто другие какие ни будь стоят но только не родные, поэтому смысла объяснять как снимать именно на родных дворниках щётку мы не ведем, возьмём для примера бескаркасный дворник и объясним как на нём можно заменить щётку (На всех дворниках она практически идентично заменяется), в общём в центральной части щетки где она крепиться к поводку есть фиксатор (Указаны фиксаторы на обоих дворниках красными стрелками), данный фиксатор и удерживает саму щётку на поводке, вы у себя посмотрите на этот фиксатор, поймите как он выполнен и отогните его (Любой фиксатор отгибается) и тем самым снимите щётку с поводка и новую установите точно так же, после установки проверьте плотно ли щётка защёлкнулась фиксатором!

Установка: Все детали устанавливаются на свои места точно так же как и снимаются, просто всё в обратном порядке делается.

Дополнительный видео-ролик: Если у вас поводки уже отжили своё (В них пружина слабнет со временем) и нормально щётку к стеклу не прижимают, то в таком случае ознакомьтесь с видео-роликом который расположен чуть ниже, в нём подробно рассказывается тот факт, как можно улучшить прижимание щётки к стеклу за счёт вставления шайб между пружиной и корпусом поводка, в общём смотрите и вникайте в данный ролик.

Чтобы лобовое стекло автомобиля ВАЗ 2114 очистить от грязи и потоков воды во время дождя, предусмотрено специальное приспособление, так и называемое — дворники на ВАЗ 2114. Щетки стеклоочистителя ВАЗ состоят из рычага, поворачивающегося в определенную сторону, и резиновой прокладки, очищающей стекло. Мотор-редуктор дворников заставляет щетки двигаться вперед и назад.

• прерывистый, когда выдерживается пауза;
• первая скорость;
• вторая скорость;
• работа вместе с омывателем.

• без омывателя;
• с омывателем.

Замена мотор-редуктора стеклоочистителя

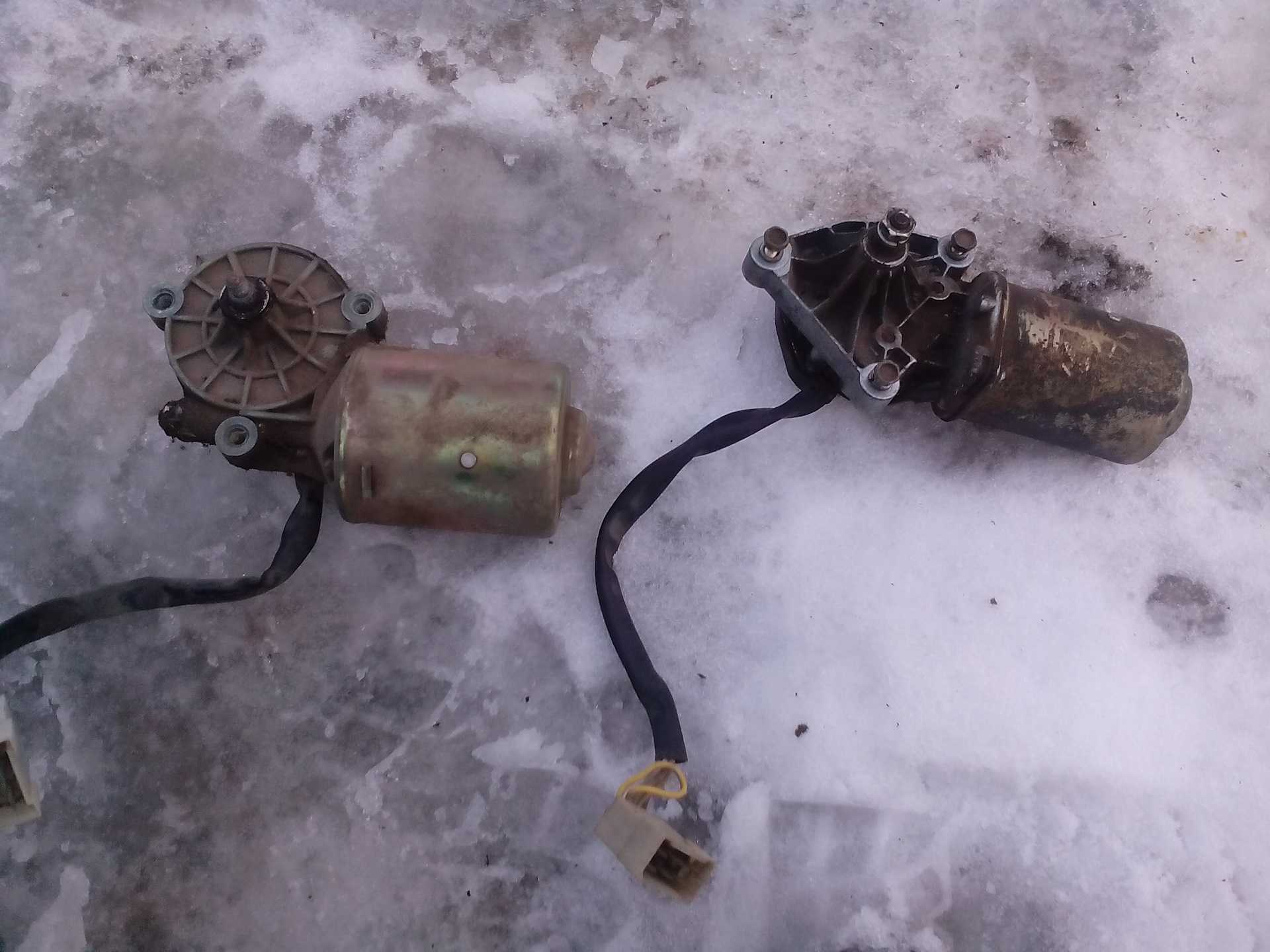

Если в ходе проверки была установлено, что в неработающих стеклоочистителях виноват именно моторчик дворников ваз 2114, то необходимо выполнить его замену, для которой понадобятся:

• шлицевая отвертка;
• набор головок и вороток (либо пара ключей на 10 и на 13);
• новый мотор-редуктор.

Сама замена, при этом, должна выполняться в следующем порядке:

1. Снять массовую (минусовую) клемму с аккумуляторной батареи машины.Отсоединяем клемму
2. Провернуть рычаги (тяги) щеток таким образом, чтобы они приняли вертикальное положение.
3. Вывернуть крепежные элементы рычагов.
4. Демонтировать рычаги с поворотных валиков.
5. Снять колпачки с каждой стороны механизма.
6. Выкрутить крепежные гайки, удерживающие кронштейн моторчика.
7. Снять предохранительные шайбы.
8. Поднять капот и зафиксировать его.
9. Отключить клеммную колодку от контактов устройства.Снимаем колодку
10. Снять кожух с общего блока предохранителей (в случае необходимости — вынуть реле, мешающие хорошему доступу к крепежу электромоторчика).
11. Выкрутить винт, фиксирующий кронштейн стеклоочистителя.
12. Снять пластиковый фиксатор проводов.Снимаем пластиковый фиксатор
13. Демонтировать держатель проводов из технологического отверстия.
14. Открутить 3 крепежных болта, фиксирующих мотор-редуктор к рычагам трапеции.
15. Вытянуть мотор-редуктор.

На этом процесс по демонтажу моторчика стеклоочистителя можно считать полностью завершенным. Обратная сборка и установка выполняется в этом же порядке, но в обратной последовательности.

Новый мотор-редуктор ваз 2114

После того, как замена электрического моторчика дворников будет выполнена, следует подключить минусовую клемму к аккумулятору и проверить работоспособность стеклоочистителя на всех режимах. Если проблема останется (например, дворники будут перемещаться в свое крайнее положение и останавливаться), следует проверить и другие компоненты электрической цепи, например реле управления или концевики трапеции.

В заключение стоит добавить, что для продления срока службы дворников, необходимо периодически (например, 1 раз в год) выполнять их полную разборку и проверку (например, на факт наличия искривления тяг или появления зазоров в подвижных соединениях). Такое своевременное устранение мелких механических дефектов поможет снизить нагрузку на электрический моторчик и, как следствие, продлит его общий срок службы.

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

• Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
• Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

• Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
• Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
• Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
• Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Возможные неисправности омывателя

Чтобы дворники работали нормально, необходима постоянная подача воды. Для автоматизации такого процесса был сделан омыватель. Могут быть следующие причины выхода его из строя.

1. Отказал подрулевой переключатель. Чтобы проверить это, необходимо замкнуть два контакта, расположенных под рулем. Передний контакт 53ah-w, задний — 53ah-wh. После этого замерить сопротивление. В случае низкого сопротивления, пробоя, переключатель требуется заменить новым.
2. Насос омывателя не подает воду. Его необходимо поменять.
3. Произошел обрыв провода, соединяющего переключатель с насосом.
4. Форсунки забиты грязью. Их можно прочистить острой иглой.
5. Не работает реле К3.
6. Порвался шланг.

Как видно, проблем и поломок хватает и у простых деталей. Однако соблюдение правил эксплуатации поможет избежать ремонта и увеличить срок их службы.

Трапеция привода стеклоочистителя представляет собой металлический каркас, к которому крепятся тяги стеклоочистителей, а также управляющий ими мотор-редуктор.

В каких случаях требуется замена трапеции?

Рано или поздно, каждый владелец ВАЗ 2114 сталкивается с ситуацией, когда передний стеклоочиститель перестает работать. Часто бывает так, что с утра дворники работают нормально, но стоит машине тронуться в путь — и они начинают ползти по стеклу со скоростью минутной стрелки. В конце концов, срабатывает терморезистор, и они останавливаются.

Иногда трапецию снимают и при замене мотора-редуктора, но на самом деле мотор легко снимается и без демонтажа трапеции.

Как заменить трапецию стеклоочистителя?

Некоторые специалисты советуют предварительно демонтировать мотор печки и блок предохранителей, но в большинстве случаев можно обойтись и без этого.

• Откройте капот и отсоедините кабели стеклоочистителя от блока предохранителей.
• Извлеките кожух вентилятора и фильтр печки.
• Далее потребуется снять крепления мотора печки и отодвинуть его, не снимая.
• После этого нужно снять накладку с креплений стеклоочистителя и отвернуть гайку самого крепления. Для этого потребуется ключ на десять.
• Перьевой отверткой подденьте резинку на гайке стеклоочистителя и отверните ее ключом на «24».
• Извлеките кольца и прокладки, расположенные на валу стеклоочистителя.
• Такие же действия произведите и для второго стеклоочистителя.
• После этого требуется отвернуть крепления трапеции в подкапотном пространстве.
• Извлечь трапецию, находящуюся в свободном положении, мешает мотор отопителя и блок предохранителей.
• Чтобы снять трапецию, можно либо полностью демонтировать моторчик печки вместе с блоком предохранителей, либо просто снять с трапеции мотор-редуктор (второй вариант предпочтительнее).
• Перед тем, как снимать редуктор, поставьте маркером отметку текущего положения кривошипа. Затем демонтируйте его, воспользовавшись ключами на «13» и «10».
