Механизм сцепления lada vesta / ваз веста с 2015 года

Неполадки гидропривода сцепления

В рабочий цилиндр тормозная жидкость поступает из главного цилиндра по трубопроводам. У этих двух основных деталей механизма встречаются следующие неисправности:

• чрезмерный износ резиновых манжет в цилиндрах;
• утечка тормозной жидкости (отсутствие герметичности в местах соединения трубопроводов);
• повреждения цилиндров, трубопроводов и т. д., что становится причиной появления трещин.

Гидравлический привод отличается высокой надёжностью, но и он может подвести, если в систему попадет воздух. Главный признак завоздушивания: неполное отключение сцепления. Из-за этого передачи будут включаться либо с большим трудом либо это будет практически невозможно сделать.

Обычно воздух в систему попадает при критически низком уровне тормозной жидкости в бачке главного цилиндра, а также по причине потери герметичности. Для устранения неполадок достаточно прокачать систему, для этого предусматривается специальный штуцер.

Регулировать гидравлический привод сцепления в процессе эксплуатации автомобиля не надо.

Долговечность системы зависит от того, какой стиль вождения предпочитает владелец и условий эксплуатации. Исправное сцепление не будет пробуксовывать и полностью передавать крутящий момент от двигателя к КПП при отпущенной педали. При выжиме педали трансмиссия должна полностью отключаться от силовой установки.

Проверить работоспособность гидропривода механической КПП Лады Весты можно самостоятельно, действуя по определенному алгоритму.

Что сделать	Что произойдет
Заглушить мотор и нажать на педаль сцепления два-три раза.	В механизме привода не должно чувствоваться заеданий, скрипа, стука и любых других посторонних звуков.
Запустить двигатель.	Если при этом от МКПП слышится воющий звук, который становится отчётливее при выжиме педали, значит, выжимной подшипник сильно изношен и его нужно заменить.
На запущенном двигателе выжать педаль сцепления и включить любую скорость.	При этом не должно раздаваться никаких скрипов, стуков, хруста. В противном случае посторонние звуки свидетельствуют о неполном выключении сцепления. Обычно это говорит о завоздушивании системы. Если воздух отсутствует – значит есть неисправность главного или рабочего цилиндра, поломка диафрагменной пружины.
На заведённом моторе включить скорость и плавно отпускать педаль сцепления.	В момент, когда автомобиль начнёт трогаться, не должно быть рывков и посторонних шумов. В противном случае причина сбоев может заключаться в повреждении дисков, демпфера или попадания масла на диски.
Во время движения нужно резко нажать на педаль акселератора.	Если обороты выросли, а автомобиль практически не ускорился, значит, сцепление буксует. О пробуксовке легко понять по характерному запаху гари от фрикционных накладок диска в салоне. Проблема решается заменой дисков.

Если после выполнения всех этих шагов проблемы не были выявлены, сцепление можно считать исправным. Срок службы узла сокращается не только из-за неполного выключения или пробуксовки, но и при езде на бездорожье, с максимальной нагрузкой, при движении с прицепом или буксиром, агрессивном стиле вождения.

Шум при выключении или включении сцепления

Шум, похожий на шелест, скрежет, легкий гул, вой появляется во время выключения узла. С включением он исчезает. Почти со стопроцентной вероятностью можно сказать, что износился выжимной подшипник. Его замена не требует снятия компонента целиком. Однако, его несвоевременная замена ведет к выходу из строя всего механизма. Хлюпающий, свистящий звук при нажатии на педаль связан с износом главного или рабочего цилиндров. Идет давление, сломанная деталь его не держит – жидкость прорывается дальше, издавая шум. Шум в коробке исчезает только при выключении сцепления

Второй тип звука постоянен, пропадает только при выключенном зацеплении, дислоцируется в районе коробки переключения передач. Природа «дзыньканья» Лады Весты — ослабленная связь между тремя основными узлами.

Стертый ведомый круг теряет свои объемы, начинает болтаться внутри корпуса. Разношенные демпферы не способны плотно прижимать круг. Коробка не плотно соединена с двигателем. Замена сцепления на механической коробке переключения передач

Процедура очень сложная. Главная сложность даже не в том, что нужно КПП полностью извлекать, а в том, что при сборке ее нужно на весу центрировать с маховиком. Ремонт можно осуществить своими руками. Но если у вас нет должного опыта, экономить не стоит того, ведь речь идет о прямом контакте с самыми важными «органами» Лады. В общем виде процесс выглядит так:

• Обесточиваем Весту, снимаем все навесное оборудование, закрывающее доступ к крепежным болтам КПП (воздушный фильтр, патрубки);
• Чтобы незакрепленный двигатель внутреннего сгорания Лады не упал, удержим его маленьким ромбическим, бочковым домкратом;
• Откручиваем силовые крепежи, чтобы не сливать масло, демонтируем коробку в сборе с приводами;
• По очереди ослабляем, затем выкручиваем крепежные элементы корпуса зацепляющего механизма (болты здесь силовые, но маленького диаметра, нужен хороший ключ на 8). Извлекаем деталь, дефектуем;
• Новое изделие устанавливаем, специальным инструментом настраиваем положение ведомого круга внутри;
• В картере коробки меняем выжимной подшипник;
• Ровно, без наклона первичным валом коробки передач попадаем в шлицы маховика;
• Проверяем работу привода.

Здесь описаны далеко не все операции. Например, чтобы изъять коробку с приводами требуется демонтаж рычагов подвески и так далее.

Механизм соединения коробки и двигателя — «жизненно» важный элемент. Как и любая деталь, оно любит аккуратное обращение, своевременное обслуживание. Механизм напрямую связан с двигателем внутреннего сгорания и коробкой переключения передач, длительная эксплуатация неисправной детали может вывести из строя эти два узла. Не пренебрегайте появившимися подозрениями на неисправность узла. Пусть машина вам служит долго.

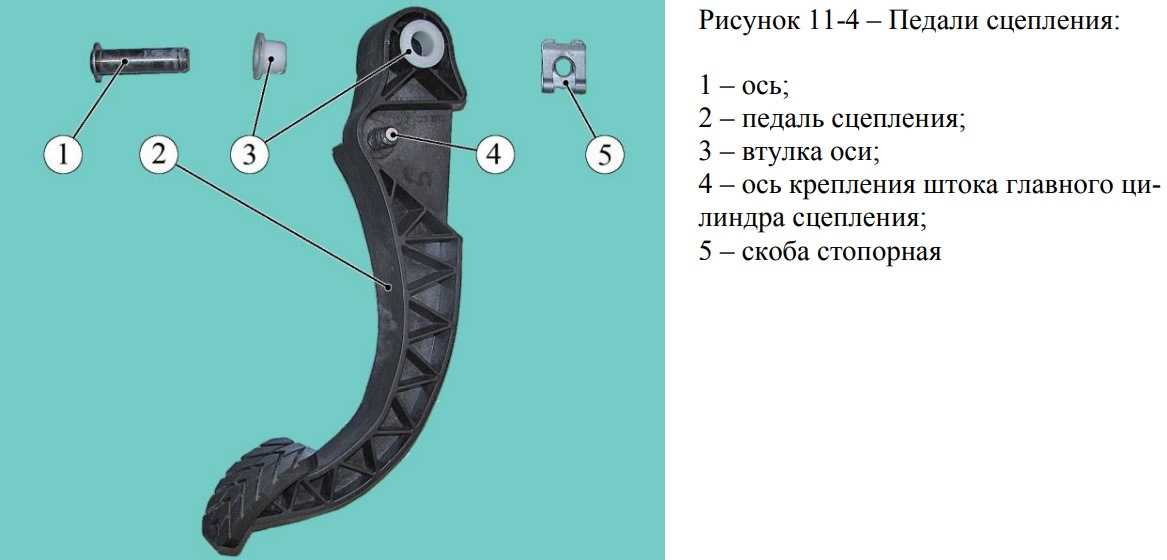

Столкнулся на Весте с непонятными щелчками. При нажатии педали сцепления в салоне, в районе педали слышен щелчок.

Втулка скорее всего пластиковая

0 0 Рейтинг ответа: 0

➤ Как заменить сцепление на Ладе Весте МКПП своими руками?

Для замены сцепления на автомобиле Лада потребуется немало времени, сил, средств и опыта. Многие автолюбители практикуют ремонты своими руками по причине дороговизны услуг мастеров.

Профилактика осложняется тем, что в конструкции ВАЗа предустановлен подрамник, ограничивающий доступ к агрегатам. С целью оказания методической помощи владельцам технических средств, на примере автомобиля Лада Веста рассмотрим процесс самостоятельной замены сцепления.

Порядок действий при замене сцепления Лада Веста робот

1. Открываем капот.
2. Снимаем АКБ в сборе.
3. Демонтируем воздушный фильтр, корпус, воздуховоды.
4. Отщелкиваем ряд датчиков-контроллеров.
5. В салоне машины снимаем пластиковые вставки, селектор КПП, электроприводы.
6. Вывешиваем авто гидравлическим подъемным механизмом.
7. Демонтируем колеса.
8. Сливаем отработку в пустую емкость.
9. Демонтируем защиту поддона.
10. Снимаем правый приводной вал.
11. Демонтируем стартер, актуатор.
12. Разводим маховик и корпус роботизированной коробки.
13. Подставляем телескопическую опору.
14. Извлекаем АМТ из-под автомобиля.
15. Снимаем модуль сцепления в сборе.
16. Проводим профилактику, устанавливаем новые детали.
17. Собираем конструкцию вновь.

1. Домкратим переднюю часть машины или устанавливаем ее на смотровой канал, в зависимости от места проведения ремонта.
2. Снимаем колеса, брызговики, подрамник.
3. Демонтируем АКБ, колодки с проводами.
4. Снимаем кожух воздушного фильтра, очистительный элемент.
5. Демонтаж и замена тросиков сцепления по мере необходимости.
6. Демонтируем стартер, гидропривод, правый приводной вал.
7. Снимаем защиту поддона, заднюю опору двигателя.
8. Фиксируем мотор на траверсы.
9. Разводим корпус механики с маховиком.
10. После профилактики, замены изношенных элементов собираем вновь.

Где находится сцепление

В Лада Веста с комплектацией АМТ, МКПП сцепление установлено под днищем машины, за маховиком. Доступ к элементам для профилактики после предварительного вывешивания подъемником, демонтажа навесного оборудования.

Ресурс замены сцепления. Последствия нарушения сроков

Изготовитель в руководстве по эксплуатации указывает на средний интервал замены сцепления для:

МКПП:65 –80 тыс. км.;
АМТ: 120 – 140 тыс. км. на сцепление по гарантии.

В зависимости от условий эксплуатации, стиля вождения интервал может быть увеличен.

Последствия нарушения, игнорирования сроков замены не самые радужные, так как речь идет о безопасности водителя, пассажиров. Нередко причиной аварии, ДТП становится неисправность сцепления, трансмиссии технического средства.

• увеличение свободного хода педали;
• пробуксовка ведомого диска при нагрузке двигателя, резком наборе оборотов;
• в моторном отсеке, салоне машины слышен запах горелого;
• при переходе на повышенные передачи слышны щелчки, удары, толчки;
• повышение, понижение скоростей осуществляется с небольшой паузой, задержкой;
• передачи временами произвольно «выбивают».

ЭТО ИНТЕРЕСНО: Как снять руль уаз патриот

После того, как демонтировали роботизированную коробку, процесс которой описан выше, приступаем к:

1. Дефектовке нажимного диска, осматриваем его целостность, проверяем на отсутствие трещин.
2. Ключами на «8», «10» выкручиваем крепежи корзины, демонтируем оба диска.
3. Проводим осмотр выжимного подшипника, рычага привода. Заменяем детали новыми по мере необходимости.

Мастера СТО настоятельно рекомендуют заменять все элементы модульно, не оставлять б/у, даже если нет следов износа, выработки. После установки гидравлику не регулируем, так как электрический привод сделает это автоматически.

После демонтажа механической трансмиссии, пошаговый процесс описан выше, устанавливаем новые элементы:

• корзину;
• выжимной подшипник;
• демпфер.

Устанавливаем агрегаты в обратной последовательности. В отличие от электрического, механический привод требует обязательной прокачки. Для этого выполняем следующие действия:

1. Выкручиваем крышку расширительного бачка тормозного цилиндра.
2. Восполняем недостающее количество ДОТа.
3. Домкратим переднюю часть, снимаем колесо.
4. С тыльной стороны тормозного суппорта надеваем резиновый шланг на тавотницу, отвинчиваем ее.
5. Сливаем ДОТ в емкость.
6. Как только жидкость станет прозрачной, выйдут пузырьки воздуха, закручиваем тавотницу.

По аналогии стравливаем воздух на правом суппорте. Проверяем уровень ДОТа в расширительном бачке, доливаем по уровню.

Вывод

Процесс замены сцепления в домашних условиях достаточно сложный. Для неопытного автомобилиста это невыполнимая задача. Строго соблюдайте приведенную рекомендацию для облегчения процесса. При покупке деталей сверяйте номера, артикулы. Не приобретайте дешевые аналоги сомнительного происхождения, без гарантии качества.

Регулировка сцепления на Лада Веста

После неудачной или просто неправильной настройки педали сцепления или нажимного диска можно обнаружить, что неполадок только прибавилось — появляются сторонние, явно лишние звуки и шумы. Что в это время происходит с самим агрегатом Lada (ВАЗ) Vesta, непонятно, и как выполненная регулировка отразится на его рабочем ресурсе — тоже неясно.

Обычно опытные автовладельцы сами регулируют сцепление , причем проводят это на самых разных иномарках. Однако не всегда такой подход удачен, тем более если авто новое или владелец не имеет опыта.

Провести данный тип работ с квалифицированным подходом возможно за небольшую сумму в автосервисе, где мероприятие выполняет мастер.

Источники

• http://www.kolesa.ru/article/brakovannyj-robot-menyaem-stseplenie-i-multimedijku-lada-vesta
• http://auto.vesti.ru/news/show/news_id/661903/
• http://zamenit-sceplenie.ru/lada-vaz/lada-vaz-vesta

Как сохранить АМТ Лада Веста в пробках

Немного предыстории:

• Тест системы ESP Лада Веста
• Мануальный режим AMT Лада Веста
• Испытание трекшн-контроля Лада Веста

Всех приветствую! С вами Дмитрий Флегантов!

Как вы знаете, у меня во владении находится автомобиль ЛАДА Веста СВ Кросс 2021 с двигателем объемом 1.8 литра, на роботе АМТ 2.0.

Про робот АМТ на новых Ладах ходит множество разных слухов, однако все эти слухи стали неактуальны с выходом второй версии АМТ и робот стал практически идеальным. Но, базовые правила грамотной эксплуатации автомобиля никто не отменял, без которых установленные дополнительные аксессуары Лада Веста становятся лишь декорацией.

Сегодня я расскажу вам, как сохранить сцепление робота АМТ при ежедневном движении по городу, особенно при постоянных дорожных пробках и стартах со светофоров. Напомню, что роботизированная трансмиссия АМТ представляет из себя обычную механическую коробку с обычным сцеплением, вот только выжим сцепления и переключение передач осуществляет, посредством актуаторов, автоматика по заложенным в блок управления алгоритмам. В результате вы получаете две педали, как на классическом автомате и, соответственно, такую же комфортную езду.

Итак, что предпринять для того, чтобы к 70 000 км, а то и раньше, ваше сцепление не сказало «кря», а выходило положенные 150 000 км? Да все просто, нужно просто не рвать его и не буксовать (это, кстати и к обычной «механике» относится). А, что значит в отношении робота «не рвать» и не «буксовать», спросите вы, он же автоматически работает? А, это значит, что не нужно допускать резкого разгона с места и длительного движения на очень маленькой скорости. Тут абсолютно актуальны все те принципы эксплуатации, которые вы применяете на механической КПП. Робот хоть и автомат, но подчиняется вашим командам, он хоть и минимизирует износ элементов, корректируя ваши ошибки, однако и у него есть пограничные режимы, постоянное движение в которых приведет к преждевременному ремонту. Это, как если вы будете постоянно крутить мотор в отсечку, он вроде бы и предназначен для таких нагрузок, однако эти нагрузки должны быть кратковременными, а не постоянными!

Первое, что вы должны усвоить, это то, что не нужно резко давить на педаль газа, когда автомобиль стоит на месте и сцепление выключено, старт должен быть плавным, а ускоряться можно тогда, когда сцепление полностью включилось. Уверяю, так вы стартанете даже быстрее и оставите поток позади, чем при резком нажатии на «гашетку», так как включение сцепления происходит за доли секунды, но вы его при этом не заставляете срабатывать рывком (робот пытается этот рывок сгладить и допускает краткосрочный букс, отсюда и повышенный износ).

Второе правило, которое убережет сцепление от износа при ползании в пробке, заключается в том, что не нужно двигаться с очень малой скоростью, которая меньше, чем при «ползущем» режиме (ползущий режим реализован у АМТ только с двигателем 1.8). При таком медленном движении, чтобы мотор не заглох, робот допускает букс сцепления так же точно, как это делает водитель на автомобиле с МКПП, естественно, что это вызывает износ и нагрев дисков. Поэтому, не нужно ползти впритык к впереди идущему транспорту, подождите немного, увеличьте дистанцию и начните движение при полностью включенном сцеплении.

Вот и все! Соблюдая эти нехитрые правила, вы значительно продлите срок службы сцепления своей Лады Весты СВ Кросс, да и любого другого автомобиля, как оборудованного механической коробкой, так и роботизированной трансмиссией!

Для иллюстрации смотрите видеоролик, где я все это показываю наглядно:

Надеюсь, был полезен!

Продолжение следует…

Штатная антигравийная защита Лада Веста

Авторская рубрика Дмитрия Флегантова

Регулировка сцепления лада веста механика

Срок службы сцепления зависит от условий эксплуатации и стиля вождения. Сцепление во включенном состоянии (при отпущенной педали) должно не «пробуксовывать» и без потерь передавать крутящий момент от двигателя к трансмиссии. А при нажатой педали сцепления полностью отключать трансмиссию от двигателя. Включение сцепления должно быть плавным — без рывков.

Порядок проверки технического состояния сцепления механической коробки передач с гидравлическим приводом:

1. При заглушенном двигателе нажимаем на педаль сцепления несколько раз. Убеждаемся в отсутствии заеданий в механизме привода выключения сцепления, в отсутствии скрипов, стуков и других посторонних шумов (см. щелчки после нажатия на педаль сцепления).

2. Запускаем двигатель. Если из картера сцепления слышен воющий звук, усиливающийся при нажатии на педаль сцепления, то вероятнее всего, изношен выжимной подшипник сцепления.

3. При работающем моторе нажимаем на педаль сцепления до упора и включаем передачу. Включение должно быть легким, без треска и хруста. Если при включении передачи слышен треск, а выключение затруднено, значит сцепление выключается не полностью. Прокачиваем гидропривод выключения сцепления. Если воздуха в приводе нет, значит причина может быть в неисправности главного цилиндра сцепления, рабочего цилиндра сцепления, износе или снижении упругости диафрагменной пружины.

4. При запущенном двигателе включаем передачу и постепенно отпускам педаль сцепления. Проверяем плавность включения сцепления и отсутствие рывков и посторонних звуков в момент трогания. Рывки и дребезг в момент включения сцепления могут быть вызваны замасливанием или короблением дисков сцепления, либо разрушением демпфера крутильных колебаний.

5. Во время движения на третей передаче резко нажимаем на педаль газа. Если обороты двигателя возрастают быстро, а автомобиль плохо разгоняется, то сцепление пробуксовывает. Также об этом свидетельствует появление запаха гари в салоне автомобиля, издаваемый сильно нагретыми фрикционными накладками ведомого диска. Для устранения этой неисправности необходимо заменить сцепление.

Сцепление считается исправным, если вышеперечисленные признаки неисправностей в процессе диагностики сцепления не были выявлены. Эксплуатация автомобиля с максимальной нагрузкой или по бездорожью, буксировка прицепа, неполное выключение сцепления при трогании, ускорении или движении, а также длительное удержание выжатой педали сцепления при работающем двигателе значительно сокращают срок службы деталей.

Напомним, на МКПП и АМТ используется одинаковое сцепление, но способы его проверки отличаются. Проверка сцепления на Весте или XRAY с АМТ (автоматизированной трансмиссией) описана в этой статье. Кстати, в настоящий момент внедряются диски сцепления более прогрессивной конструкции, новые пружины демпфера, а также новый материал накладок. Эти модернизации позволят сделать переключения и начало движения еще более плавным, а также увеличат срок службы деталей. Отзывы о сцеплении можно оставлять тут.

Категории товаров, которые вам могут быть интересны на основании статьи «Как проверить сцепление МКПП на Лада Веста, Ларгус и XRAY»:

На нашем сайте вы найдете:

• актуальную информацию о Ладе, новинки в производстве и новости, касающиеся марки;
• статистические данные о продажах и месте российского автопрома как на местном, так и на международном рынке;
• полезные советы по эксплуатации, ремонту и обслуживанию автомобилей ВАЗ;
• всю самую важную информацию, которая поможет вам при ремонте автомобилей ВАЗ;
• обзоры самых распространенных проблем, с которыми сталкиваются машины.

Если у вас возникли вопросы, касающиеся ремонта вашего авто, материалов и запчастей для него, вы можете получить консультацию специалиста. Для этого перейдите в раздел КОНТАКТЫ и отправьте свой вопрос.Это и многое другое об особенностях отечественных машин вы найдете на нашем портале ОЛАДЕ.РУ

LADA Vesta: Регулировка датчика хода педали сцепления

Некоторые владельцы автомобилей LADA Vesta в ходе эксплуатации своих машин, сталкиваются с рывками, клевками и дерганьем во время переключения на 1, 2 и 3-ю передачи. Иногда, появляется ошибка под номером P0830.

Одной из причин, которая может вызывать такое поведение машины, является некорректная работа датчика хода педали сцепления, чья не до конца продуманная конструкция вызывает вышеуказанные проблемы.

Данный датчик может отличаться в зависимости от того, какой модификацией автомобиля вы владеете. В моем случае, это был датчик Renault 253250007R с прямоугольным штоком и рисками.

Находится данный элемент системы сцепления под приборной панелью, рядышком с рулевой колонкой и крепится в верхней части педали сцепления.

Проблема же с дерганьем машины возникает тогда, когда шток погружается в корпус датчика. Если вновь вытянуть его на требующуюся длину и поставить датчик на место, то проблема исчезнет и автомобиль начнет вести себя нормально, но ненадолго, т.к. любой резкий возврат педали сцепления в базовое состояние приведет к тому, что шток опять укоротится.

Дело в том, что белые защелки вокруг основания штока не могут удержать его при резком возврате педали сцепления и поэтому раз за разом шток проваливается в корпус и укорачивается, лишая водителя комфорта движения и провоцируя рывки.

Ведь датчик передает сигнал о положении педали сцепления на двигатель, а он в свою очередь синхронизирует свои обороты с первичным валом, что благоприятно влияет на трансмиссию.

Столкнувшись с данной проблемой в очередной раз, я стал думать, как же решить ее раз и навсегда. Обдумав разные варианты в конце концов пришел к выводу, что можно установить проставку между подвижной белой частью и регулировочным штоком.

Таким образом, я смог бы зафиксировать шток в выдвинутом состоянии на требующейся длине и исключил бы возможность его проваливания в датчик.

В качестве проставки решил использовать конусный колпачок от ручки, который обрезал до 9,5 мм. Вытянул шток из датчика и надел на него колпачок так, чтобы узкая сторона была направлена в сторону корпуса датчика. Затем, установил шток обратно в датчик.

Проставка не должна быть толстой, иначе она будет мешать ходу штока и упираться в корпус датчика, а следовательно сам агрегат в результате будет функционировать не правильно.

Педаль сцепления в таком случае также потеряет свой ход и будет не до конца возвращаться в свое базовое состояние, а это в свою очередь окажет влияние на опорный подшипник выжимающий сцепление, который будет постоянно находится в напряженном состоянии и иметь повышенный износ.

Закончив с модификацией датчика хода педали сцепления, устанавливаем его на место

1. Рукой отводим педаль сцепления вниз;
2. Устанавливаем датчик на педальный узел и поворачиваем его на 90 градусов по часовой стрелке;
3. Мягко отпускаем педаль сцепления и соединяем разъем датчика.

Установив все на место, проверяем работу педали сцепления — она должна иметь небольшой холостой ход. Если он есть, то доработка датчика была выполнена правильно и можно начинать эксплуатацию машины.

Данная доработка на моем автомобиле позволила мне избавиться от рывков и машина стала двигаться плавнее, чего собственно я и добивался.

Есть и другие вариации данной модификации. К примеру, некоторые автовладельцы LADA Vesta вместо колпачка используют маленькую стяжку и зубочистку или обматывают шток проволокой. Эффективность таких способов я не проверял, поэтому ничего сказать по этому поводу не могу.

https://club-vesta.ru/ustrojstvo/samostoyatelnaya-regulirovka-datchika-hoda-pedali-stsepleniya-lada-vesta-i-iks-rejhttps://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-vesta/3568-regulirovka-datchika-sceplenija-na-lada-vesta-i-lada-xray.htmlhttps://vaz-russia.com/remont-lada-vesta/regulirovka-datchika-sczepleniya-na-lada-vesta.htmlhttps://remont-avtovaz.ru/regulirovka-i-prokachka-stsepleniya-na-lada-vesta/https://capfa.ru/1541-lada-vesta-regulirovka-datchika-hoda-pedali-sceplenija.html

Замена сцепления на роботизированной коробке (АМТ) Лада Веста

После того, как демонтировали роботизированную коробку, процесс которой описан выше, приступаем к:

1. Дефектовке нажимного диска, осматриваем его целостность, проверяем на отсутствие трещин.
2. Ключами на «8», «10» выкручиваем крепежи корзины, демонтируем оба диска.
3. Проводим осмотр выжимного подшипника, рычага привода. Заменяем детали новыми по мере необходимости.

Мастера СТО настоятельно рекомендуют заменять все элементы модульно, не оставлять б/у, даже если нет следов износа, выработки. После установки гидравлику не регулируем, так как электрический привод сделает это автоматически.

Классификация

Специалисты предлагают классифицировать оцилиндровочные станки по пяти параметрам:

• типу механизма;
• способу перемещения бревна;
• уровню автоматизации;
• типу питания привода;
• диаметру используемой заготовки (минимально – 80 м, максимально – 500 м).

Используют в установках два типа механизмов. Первый – проходной (роторный), позволяющий непрерывно передвигать древесину через фрезу. Второй – циклический (токарный), в котором обработка выполняется при повторении цикла действий.

Если циклические действия выполняет режущий инструмент, станок относят к цикло-проходному типу, а если перемещается бревно – цикло-позиционному. В механизмах бревна имеют возможность как вращаться, так и двигаться прямолинейно вдоль направляющих.

Регулировка датчика сцепления по шагам

Требуемый инструмент: линейка или штангенциркуль.

Делается это следующим образом:

1. Выключить зажигание и поднять рычаг стояночного тормоза.
2. Отсоединить колодку проводов от датчика.
3. Повернуть элемент против часовой стрелки на четверть оборота.
4. Измерить расстояние от корпуса до шляпки на конце штока. Оно должно быть 17-18 мм. Для регулировки нужно оттянуть шток от корпуса.
5. Установить датчик обратно.
6. Если есть трудности, посмотрите картинку в начале статьи

Необходимый инструмент:

• смотровая яма;
• помощник;
• противооткатные упоры;
• домкрат;
• опоры – 2;
• ключи: колесный, 18 мм (2шт.);
• торцовые головки: 8, 10, 13, 16, 17, 18, 30 мм, Torx E10;
• биты: Torx T20;
• центрирующая оправка;
• монтажная лопатка;
• шестигранник – 5мм;
• четырехграник – 8мм;
• пустая емкость для трансмиссионного масла – 5 л;
• отвертка: шлицевая, крестовая;
• молоток;
• бородок или металлический стержень.

Порядок действий следующий:

1. Заехать на смотровую яму, включить стояночный тормоз, подложить под задние колеса упоры.
2. Откачать тормозную жидкость из бачка гидропривода тормозной системы до уровня ниже штуцера, к которому подключены шланги привода сцепления.
3. Ослабить колесные болты и ступичные гайки на передних колесах, поднять переднюю часть машины на домкрате, установить опоры и убрать домкрат,.
4. Снять колеса.
5. Снять коробку передач:
   1. Выкрутить 13 болтов, крепящих брызговик двигателя (защиту) и нижнюю крышку картера сцепления..
   2. Снять аккумулятор и его полку.
   3. Снять корпус воздушного фильтра.
   4. Отсоединить тросы выбора передачи, нажав на фиксатор на корпусе КПП, отсоединить наконечник троса. Нажать на фиксаторы, крепящие оболочку троса к корпусу коробки. Убрать трос из зоны ремонта.
   5. Отсоединить шланг, подводящий тормозную жидкость к рабочему цилиндру сцепления и слить ее.
   6. Отсоединить колодки проводов: датчика кислорода, выключателя фонарей заднего хода.
   7. Слить масло, выкрутив пробку головкой “на 17” (21807) или четырехгранником (JR3 / JR5).
   8. Снять левый подкрылок, выкрутив винты с помощью биты Torx T20 и вытащив фиксаторы с помощью шлицевой отвертки.
   9. Установить под КПП домкрат и приподнять ее, разгрузив левую опору силового агрегата.
   10. Открутить стяжной болт из кардана рулевого механизма и отсоединить его от рулевой колонки.
   11. Снять стартер, открутив гайку с силового контакта головкой “на 13” и 3 болта крепления головкой E10.
   12. Отсоединить стойки стабилизатора от амортизационных стоек, открутив гайку с пальца шаровой опоры головкой “на 16”, удерживая палец от проворачивания шестигранником.
   13. Снять заднюю опору двигателя, выкрутив головкой и ключом “на 18” 3 болта, крепящих опору к переднему подрамнику и корпусу КПП.
   14. Отсоединить шаровые опоры от поворотных кулаков, открутив гайки головкой “на 18”.
   15. Снять продольные балки переднего подрамника,
   16. Снять подрамник, выкрутив головкой “на 18” 4 болта, крепящих к кузову.
   17. Снять приводы передних колес: открутить ступичные гайки, вытащить хвостовик внешнего ШРУСа из ступицы. Уперев монтажную лопатку в во внутренний ШРУС, вытолкнуть привод из коробки передач.
   18. Выкрутить болты, крепящие КПП к блоку цилиндров.
   19. Снять левую опору силового агрегата, выкрутив головкой “на 16” 4 болта, крепящих ее к кузову, и открутить головкой “на 18” 2 болта крепящих опору к КПП.
   20. Снять агрегат с автомобиля.
6. Открутить головкой “на 8” 6 болтов, крепящих сцепление к маховику, удерживая последний от проворачивания с помощью монтажной лопатки.
7. Снять сцепление. Рекомендуется заменить рабочий цилиндр.
8. Проверить состояние шлицов первичного вала КПП и отсутствие течи масла из-по сальника.
9. Вставить в отверстие в коленвале центрирующую оправку и надеть на нее ведомый диск так, чтобы выступающая часть была обращена к картеру сцепления.
10. Установить сцепление и остальные детали в обратном порядке.
11. Прокачать гидропривод сцепления.

Порядок действий при замене сцепления Лада Веста робот

1. Открываем капот.
2. Снимаем АКБ в сборе.
3. Демонтируем воздушный фильтр, корпус, воздуховоды.
4. Отщелкиваем ряд датчиков-контроллеров.
5. В салоне машины снимаем пластиковые вставки, селектор КПП, электроприводы.
6. Вывешиваем авто гидравлическим подъемным механизмом.
7. Демонтируем колеса.
8. Сливаем отработку в пустую емкость.
9. Демонтируем защиту поддона.
10. Снимаем правый приводной вал.
11. Демонтируем стартер, актуатор.
12. Разводим маховик и корпус роботизированной коробки.
13. Подставляем телескопическую опору.
14. Извлекаем АМТ из-под автомобиля.
15. Снимаем модуль сцепления в сборе.
16. Проводим профилактику, устанавливаем новые детали.
17. Собираем конструкцию вновь.

Читать дальше: Шевроле каптива проблемы с акпп

Замена сцепления на механической коробке переключения передач Лада Веста

После демонтажа механической трансмиссии, пошаговый процесс описан выше, устанавливаем новые элементы:

• корзину;
• выжимной подшипник;
• демпфер.

Устанавливаем агрегаты в обратной последовательности. В отличие от электрического, механический привод требует обязательной прокачки. Для этого выполняем следующие действия:

1. Выкручиваем крышку расширительного бачка тормозного цилиндра.
2. Восполняем недостающее количество ДОТа.
3. Домкратим переднюю часть, снимаем колесо.
4. С тыльной стороны тормозного суппорта надеваем резиновый шланг на тавотницу, отвинчиваем ее.
5. Сливаем ДОТ в емкость.
6. Как только жидкость станет прозрачной, выйдут пузырьки воздуха, закручиваем тавотницу.

По аналогии стравливаем воздух на правом суппорте. Проверяем уровень ДОТа в расширительном бачке, доливаем по уровню.

Замена сцепления на механической Весте

Замена сцепления на механической Ладе Веста

Замена сцепления на механической коробке переключения передач Лада Веста

Вывод

Процесс замены сцепления в домашних условиях достаточно сложный. Для неопытного автомобилиста это невыполнимая задача. Строго соблюдайте приведенную рекомендацию для облегчения процесса. При покупке деталей сверяйте номера, артикулы. Не приобретайте дешевые аналоги сомнительного происхождения, без гарантии качества.
