Втулки маятника ваз 2107

Как определить неисправный маятник

Наиболее простейший способ определить неисправность рычага – это прислушаться к наличию стуков во время движения по неровной дороге. Специально въезжать в яму или наезжать на кочку не следует, поэтому можно съехать на обочину и поэкспериментировать

Но это не единственный способ определения неисправности такой немаловажной детали, как маятник

Второй способ определения неисправности маятникового рычага ВАЗ 2107 – это наличие большого люфта рулевого колеса. Определить это достаточно просто, для чего следует покрутить руль в одну и в другую сторону. Но наиболее частым случаем выхода из строя маятника является наличие нагрузки при повороте руля. Но не всегда данные факторы свидетельствуют о том, что виновником является рычаг маятника. Неисправности при таковых признаках могут заключаться в ослаблении болтов или перетяжке регулировочной гайки. Поэтому прежде чем приступать к замене устройства, следует обязательно убедиться в его поломке. Сделать это можно после его демонтажа. Первый признак неисправности детали – это наличие дефектов на его составляющих элементах, поэтому для определения поломки потребуется разобрать механизм.

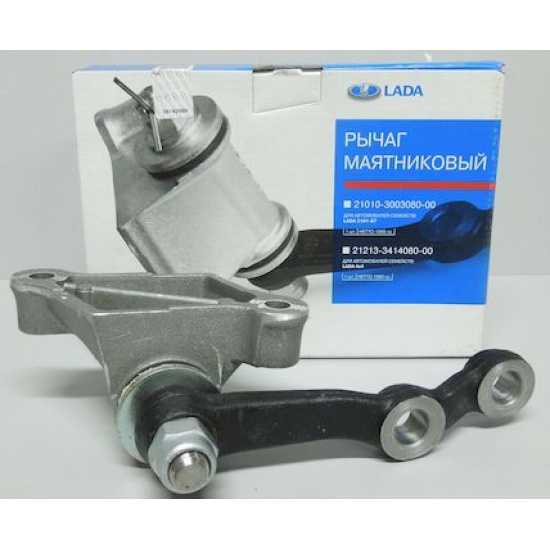

Расположение маятника на ВАЗ 2107

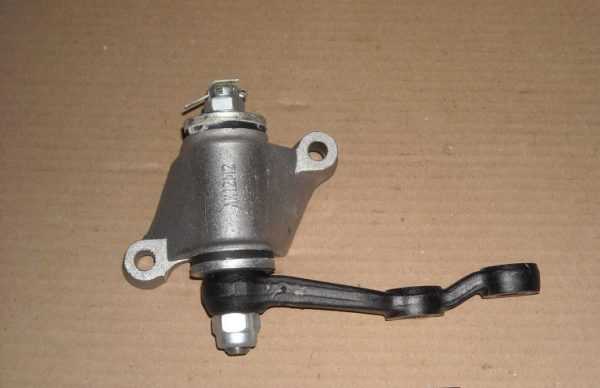

Располагается такое изделие на автомобиле ВАЗ 2107 снизу подкапотного пространства. Увидеть маятник можно при открытии капота, взглянув при этом в нижнюю часть автомобиля со стороны пассажира. Демонтировать или рассмотреть устройство удобнее всего снизу из смотровой ямы или на эстакаде.

От маятника отходит сошка, которая и руководит поворотом передних колес автомобиля ВАЗ 2107. Ниже на фото представлен вид маятникового рычага на ВАЗ 2107.

Снятие и ремонт маятника

Для проведения работ потребуется запастись стандартным набором инструментов и съемником рулевых тяг, после чего приступать к рабочему процессу:

Первоначально требуется разъединить от устройства два шаровых шарнира рулевых тяг.

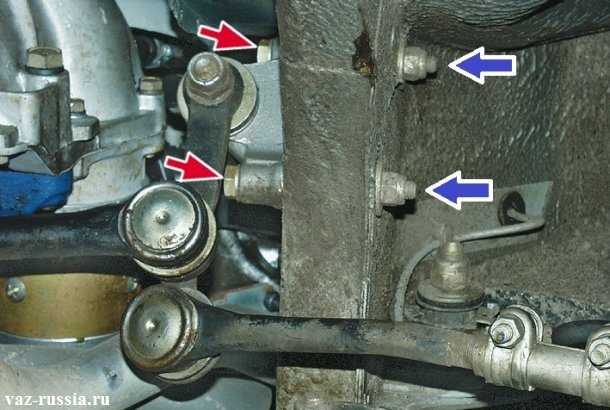

Используя два ключа на “17” необходимо отвинтить крепления маятникового рычага

После вывинчивания болтов с гайками следует обратить внимание на расположение шайб. При сборке эти шайбы следует установить обратно на тоже место. Ниже на фото показан вид расположения болтовых соединений и шайб.
После извлечения болтов можно демонтировать изделие.

Ниже на фото показан вид расположения болтовых соединений и шайб.
После извлечения болтов можно демонтировать изделие.

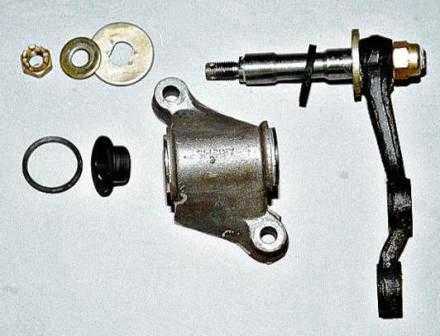

После снятия изделия осуществляется его замена или ремонт. Установка нового маятникового рычага выполняется в порядке обратном снятию. Целесообразно производить замену маятникового рычага только в том случае, если он не подлежит ремонту. В частых случаях изделие можно отремонтировать, что многие автомобилисты и делают самостоятельно.

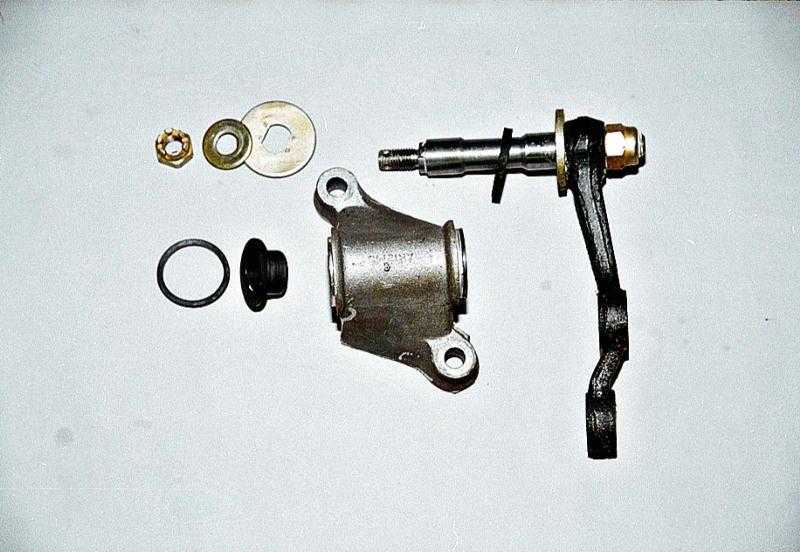

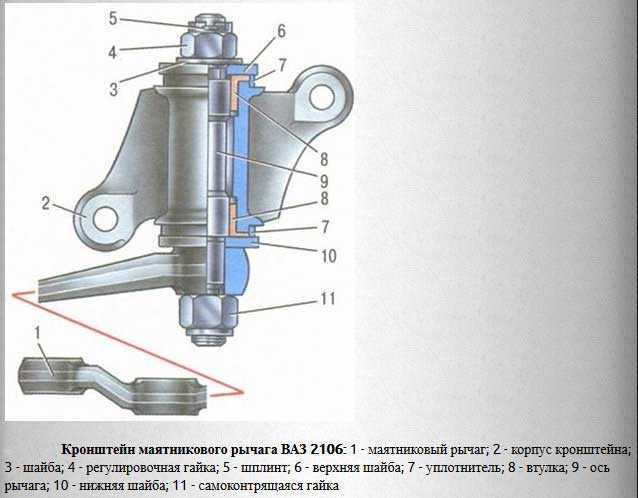

Ремонт механизма осуществляется посредством следующих процедур:

Закрепить демонтированную деталь в тисках.
Используя плоскогубцы, следует снять шплинт и открутить гайку.
Демонтировать шайбу, которая расположена под гайкой.
Теперь необходимо демонтировать еще одну шайбу, которая имеет больший диаметр, чем предыдущая. Для этого можно воспользоваться отверткой.

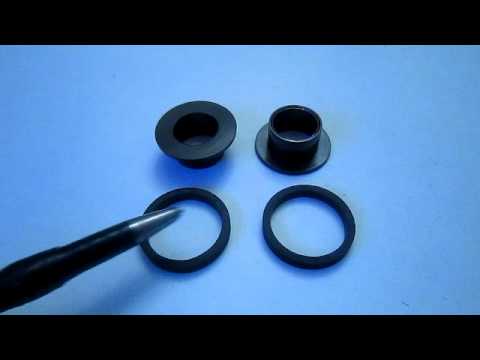

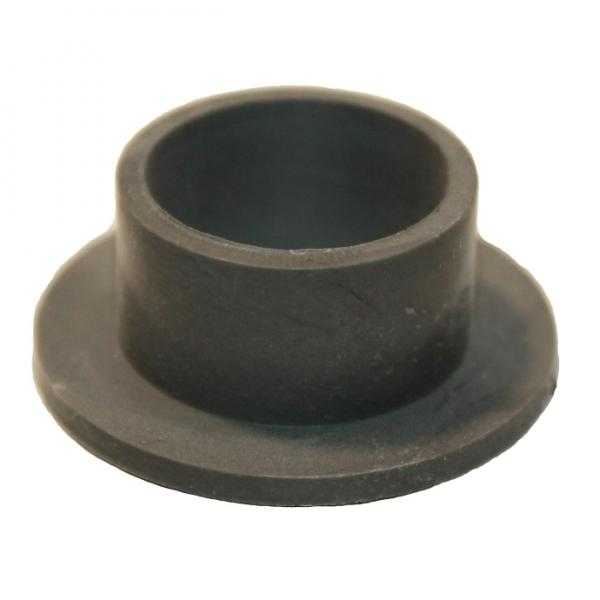

Демонтируется пластиковая втулка вместе с уплотнительным кольцом.
Теперь можно снять кронштейн с оси изделия.
Демонтируется второе уплотнительное кольцо и вторая втулка.
После этого проводится осмотр состояния извлеченных деталей и самого корпуса устройства. Рекомендуем, раз уж вы разобрали агрегат, установить новые втулки из ремкомплекта. Они стоят недорого, но после замены вам не придется в ближайшее время снова снимать маятник. При наличии малейших дефектов корпуса – изделие подлежит замене.

Сборка изделия выполняется в порядке обратном снятию, но изначально при этом следует выполнить смазку всех деталей Литолом-24

На этом замена такого немаловажного устройства на автомобиле ВАЗ 2107 завершена. После сборки следует проверить люфт рулевого колеса. В настоящее время на рынке продают также маятниковые рычаги с подшипниками качения

Встречаются разные отзывы о надежности такого варианта. Все склоняются к тому, что маятник на подшипниках облегчает вращение рулевого колеса, и служит в несколько раз дольше чем заводской, но он неремонтопригоден. В итоге выбирать вам

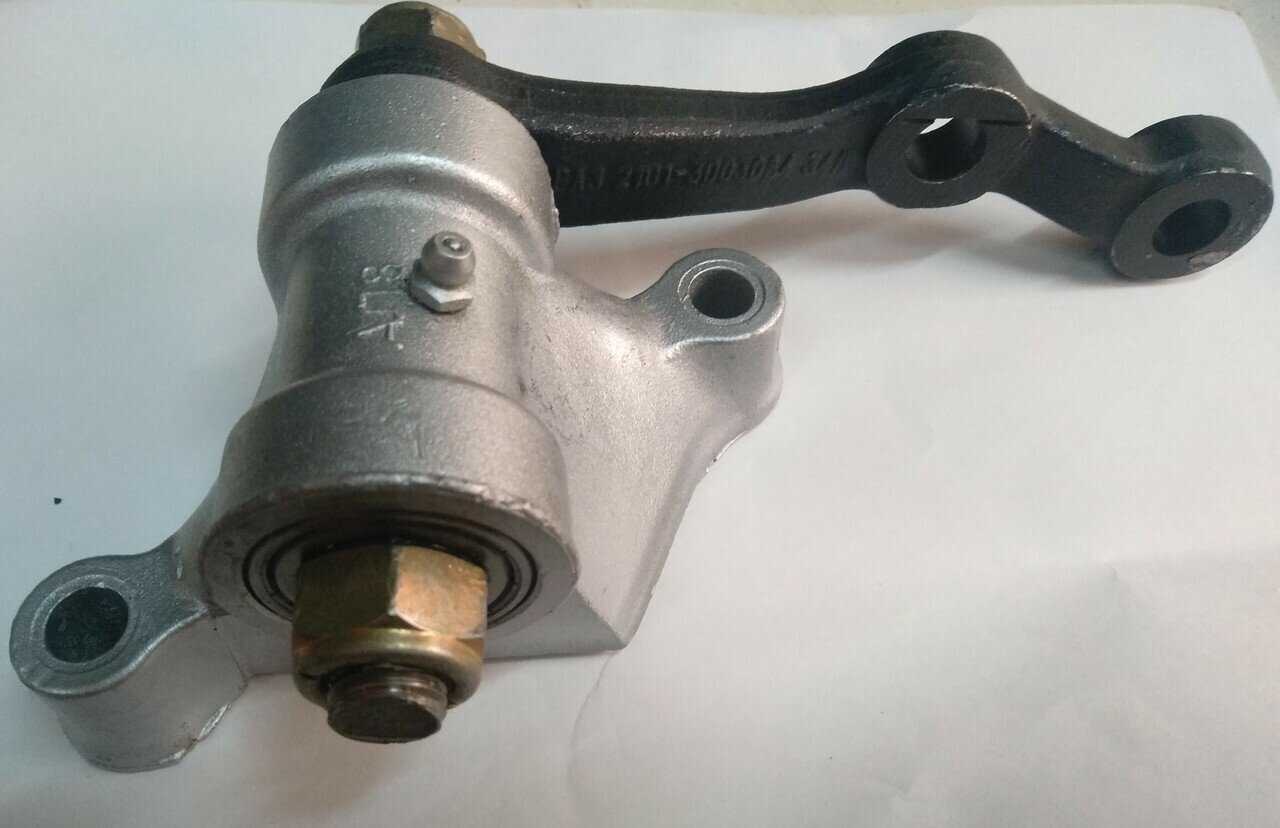

В настоящее время на рынке продают также маятниковые рычаги с подшипниками качения. Встречаются разные отзывы о надежности такого варианта. Все склоняются к тому, что маятник на подшипниках облегчает вращение рулевого колеса, и служит в несколько раз дольше чем заводской, но он неремонтопригоден. В итоге выбирать вам.

Стоимость маятника для ВАЗ 2107 на территории РФ начинается от 350 рублей и доходит до 500 рублей, в зависимости от завода изготовителя.

Замена пружин на ВАЗ 2106

Провести визуальный контроль состояния пружин и при необходимости заменить их следует при:

Снижении плавности хода;
Скрипе, скрежете, характерном звуке соударения витков при наезде на неровности;
Перекосе передней части автомобиля;
Заметной «просадке» переда по отношению к задней части автомобиля.

Особенности замены передних пружин на ВАЗ 2106

ВАЗ 2106 – достаточно простой в устройстве автомобиль, а поэтому замена передних пружин не является сложной задачей. Произвести замену данного элемента подвески можно самостоятельно, для чего потребуется:

Набор рожковых гаечных ключей, специальный и баллонный ключи.
Домкраты (гидравлический и винтовой).
Молоток.
Монтажная лопатка.
Щетка по металлу.

Стоит отметить, что пружины следует менять исключительно парами – замена одной пружины не допускается.

Инструкция

Ослабьте крепежные болты передних колес (при выполнении данной операции автомобиль должен стоять на колесах).
Вывесьте переднюю часть автомобиля (можно вывешивать стороны поочередно, используя винтовой домкрат).
Демонтируйте переднее колесо с той стороны, где собираетесь менять пружину.
Удерживайте шток амортизатора от проворачивания и ослабьте затяжку гайки

После этого полностью открутите гайку, снимите пружинную шайбу, шайбу подушки и верхнюю подушку крепления амортизатора.
Открутите гайки крепления кронштейна к рычагу подвески (2 штуки), а затем снимите пружинные шайбы.
Демонтируйте амортизатор (снимается вниз, через монтажное отверстие в рычаге подвески).
Слегка открутите две крепежные гайки нижнего рычага подвески к оси.
Установите под нижний рычаг подвески домкрат.
Слегка нагрузите подвеску (потребуется для облегчения отсоединения стабилизатора поперечной устойчивости).
Открутите крепежные гайки скобы подушки стабилизатора поперечной устойчивости, снимите шайбы, а затем снимите со стабилизатора скобу подушки и саму подушку.
Ослабьте гайку пальца нижнего шарового шарнира, которой он крепится к поворотному кулаку, а затем отверните ее до совпадения с торцом пальца.
Уберите домкрат.
Несколько раз резко ударьте по наружной поверхности нижнего ушка поворотного кулака (для извлечения из него пальца шарового шарнира).
Установите домкрат под нижний рычаг подвески, но не нагружайте подвеску.
Открутите гайку пальца шарового шарнира.
Немного разгрузите подвеску, опустив нижний рычаг (делайте это очень осторожно), а затем переведите при помощи монтажной лопатки штангу стабилизатора поперечной устойчивости через шпильки крепления скобы.
Полностью разгрузите подвеску и уберите из-под рычага домкрат.
Обеспечьте себе доступ к пружине, для чего закрепите верхний рычаг подвески при помощи проволоки в максимально возможном верхнем положении. От поворотного кулака рычаг отсоединять не следует.
Подденьте пружину снизу, а затем извлеките ее нижний конец из опорной чашки. Используйте монтажную лопатку

Данную операцию выполняйте максимально осторожно, чтобы избежать выстреливания пружины.
Демонтируйте пружину с вашего ВАЗ 2106.
Снимите прокладку пружины с верхней опорной чашки.

Используйте монтажную лопатку

Основные неисправности двигателя

Автомобили ВАЗ 2107 оснащаются тремя основными видами силовых агрегатов с рабочим объемом 1,5, 1,6 и 1,7 литра. Второй двигатель оборудован распределенной системой впрыска, который значительно отличается от карбюраторных. В процессе длительной эксплуатации детали и узлы агрегата подвергаются износу, что может вызвать следующие неисправности:

Отказ системы питания: топливного насоса, трубопроводов низкого или высокого давления.
Засорение главного топливного или воздушного жиклера, повреждение мембран пускового устройства или иных механизмов.
Отказ системы зажигания: высоковольтных проводов, свечей, распределителя или иных механизмов.
Поломка масляного насоса, засорение фильтра.
Предельный износ деталей цилиндропоршневой группы, вкладышей коленчатого или распределительного вала, ГРМ.

Диагностика неисправностей инжектора или ЭБУ производится с применением специального тестера, который имеется на специализированных СТО. Ремонтно-восстановительные работы на двигателе относятся к категории сложных и требуют высокой квалификации и специальных навыков.

Как заменить маятниковый рычаг?

В состав рулевого механизма входит маятниковый рычаг. Он находится в правой части кузова ВАЗ 2106 и прикреплен к нему болтами. Крайняя правая и средняя тяга связаны с редуктором и присоединены к рычагу. Чтобы демонтировать маятниковый рычаг нужно снять обе тяги, открутив гайки предварительно. Дальше потребуется только скрутить крепления маятникового рычага к кузову. Удобнее проводить работы, если предварительно снять правое колесо и приподнять автомобиль.

Маятниковый рычаг ВАЗ 2106 не подлежит ремонту, нужна замена. Для установки нового рычага нужно проделать те же операции в обратной последовательности.

Тяги удобно менять по очереди. Если есть смотровая яма, для этого даже не потребуется колеса снимать. Если ямы нет, нужно снять колеса, приподнять автомобиль и закрепить его надежно.

Извлеките наконечники из рычага и редуктора. Выньте тяги из поворотного кулака ступицы. Перед тем как приступить к установке выполните контрольные замеры, длина новой тяги и старой должна совпадать. Для проверки схождения колес лучше посетить СТО.

Рулевой механизм автомобиля ВАЗ 2106 может доставить еще немало хлопот владельцу. Существенное влияние на это оказывает состояние дорог и манера езды водителя, езда по ямам на высокой скорости быстро выведет из строя рулевое. Так как дороги неидеальны, попадание в ямы — штатная ситуация. Поэтому нужно тщательно следить за состоянием рулевого механизма. Каждые 30-40 тысяч километров пробега нужно делать сход-развал автомобиля на СТО. Только так можно обеспечить свою безопасность.

РЕМОНТ РУЛЕВОЙ КОЛОНКИ

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

КАК СНЯТЬ РЕДУКТОР

набор ключей;
вороток;
головки;
съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

Автомобиль устанавливают на подъёмник или смотровую яму.
Очищают пальцы рулевых тяг от загрязнений.
Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.
Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.
Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

ВИДЕО: ЗАМЕНА РУЛЕВОЙ КОЛОНКИ НА ПРИМЕРЕ ВАЗ 2106

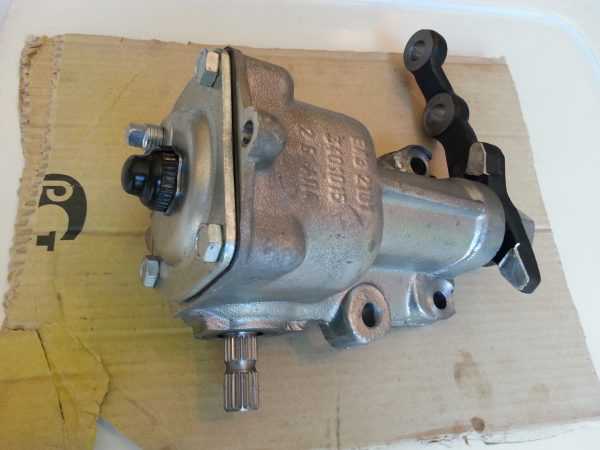

КАК РАЗОБРАТЬ РЕДУКТОР

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

стандартный набор ключей;
головку на 30;
съёмник сошки;
тиски.

Работу проводят в следующем порядке:

Откручивают гайку сошки и съёмником спрессовывают тягу с вала.
Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.
Верхняя крышка крепится при помощи 4 болтов — откручивают их.
Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.
Извлекают из редуктора вал тяги с роликом.
Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.
Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.
Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.
При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин

Все детали, которые имеют видимый износ, подлежат замене.

СБОРКА И УСТАНОВКА РЕДУКТОРА

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.
В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.
Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
Устанавливают вал короткой тяги.
В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

ГАЗ 24 Чорный Волх › Бортжурнал › Трапеция и доработка маятника

В свободное от работы время привожу последовательно в порядок агрегаты своего танка. Вот дошли руки до рулевой трапеции.

К сожалению, предыдущий хозяин не уделял внимания обслуживанию машины. Поэтому пыльники на наконечниках были порваны, внутри — вода с песком, а ось маятника заклинило во втулках.

Но это же Волга! Запас прочности и качество металла — просто нет слов. При должном обслуживании эта машина практически вечная! Разобрал все шарниры трапеции, промыл, заменил пыльники и собрал с новой смазкой.

По состоянию деталей — в худшем случае через пару лет нужно будет заменить пару пальцев и корпусов шарнира.

Для снятия тяг трапеции использовал вот такой съемник:

Отличнейшая вещь! Пальцы из своих гнёзд вылетают на ура. Купил его по объявлению за копейки. Позабавило, что человек, продавший мне его понинтересовался потом: «А для чего нужна эта штуковина?» _________________

Ну и по поводу маятника. До того, как я его разобрал, вращался он с нечеловеческим усилием, и не во втулках, а в уплотнительных резинках.

Чтобы избежать такой ситуации в дальнейшем, я решил немного доработать заводскую конструкцию, и сделать маятник обслуживаемым. Просверлил отверстие с резьбой и вкрутил масленку:

Замена маятникового рычага

Nissan Qashqai2 Передний привод,механика Logbook Замена сайлентблоков подрамника. Продолжение Если ремонт невозможен, можно установить новый маятниковый рычаг и закрепить его. Порядок действий обратен снятию маятника с кузова автомобиля.

Замена маятника на ВАЗ 2107 является достаточно несложным процессом. Произвести его можно самостоятельно.

Первым сигналом, который необходимо учесть, и произвести замену маятника является согнутая сошка маятникового рычага. Произвести ремонт замены маятника можно и без эстакады. Изначально необходимо демонтировать корпус основного фильтра, чтобы он не мешал. Далее необходимо отвернуть корончатые гайки рулевых тяг, а также гайку шарового пальца. После этого необходимо произвести выпрессовку шаровых пальцев обеих рулевых тяг. Для этого используется длинный стальной прут, на который наносится удары молотком.

Далее необходимо произвести снятие саммантникового рычага. Эта процедура совершенно несложная (необходимо всего лишь повернуть две гайки рычага). На этом разборка закончена. Далее необходимо заменить маятник. Он не разборный, поэтому его необходимо заменять полностью. Сборка деталей производится в обратном порядке. После вмешательства в подвеску и рулевое управление необходимо обязательно проверить развал схождение. На этом замена маятника транспортного средства завершается.

Процесс замены маятника абсолютно несложен. Именно поэтому можно не обращаться по таким «пустякам» на СТО, а выполнить ремонт своими руками. Эта процедура не требует специальных приспособлений и инструментов. Для замены маятника необходимо всего лишь торцовый и гаечный ключ. Впервые процесс замены маятника лучше всего провести под наблюдением опытного специалиста.

Более подробно а том, как произвести замену маятника на ВАЗ 2107 можно узнать на следующем видео

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки: -повышенный люфт (свободный ход) руля; -стуки в районе передних колес; -затрудненное (тугое) вращение руля. Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу. Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем: -люфт руля по ободу 18 – 20 мм; -в шарнирах и соединениях не должно быть стуков; -крепления картера рулевого механизма и маятникового рычага не ослабли; -в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении; -усилие поворота руля не превышает 20 кгс; -регулировочные муфты боковых тяг надежно закреплены хомутами; -все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Замена шаровых опор

Схема работы (как и все прочие) начинаются с очистки деталей от присохшей грязи. Нужно взять за правило очищать все элементы внизу машины, перед началом диагностики и ремонта. Удобнее всего это делать вначале струей воды из сопла переносной автомойки, а затем высушить сжатым воздухом.

Для замены шаровых опор вначале снимаем колеса ВАЗ 2107.

Домкрата для нагрузки нижней части подвески упирают в нижний рычаг, имитируя «нагрузку» на подвеску.

Выворачивают гайку пальца шаровой (например, верхней).
Специальным выпрессовывателем разъединяют поворотный кулак и палец опоры;
Выворачивают шаровую опору и извлекают её в защитном чехле.
Ставится новая опора, и сборка происходит в обратном порядке.

Так же происходит замена нижней опоры. После этого поддомкрачивают автомобиль с другой стороны и производят замену шаровых на другой стороне подвески.

После этого необходимо провести регулировку развала-схождения колёс, это надо проделать на станции техобслуживания на специальном стенде.

Напомним, что сайлент-блок – это соединительный элемент в подвеске ВАЗ 2107, да и любой другой «классики», имеющий упругий вкладыш из полиуретана или резины для того, чтобы смягчать толчки подвески и колебания. Эти детали воспринимают на себя большие ударные нагрузки.

На рисунке показана схема крепления сайлент-блока нижнего рычага.

Из – за этого сайлент-блоки способны к износу, в результате чего расстраивается развал – схождение. Менять сайлент – блоки желательно через каждые 50-100 тысяч км. Пробега.

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

рулевое колесо;
вал;
редуктор;
сошка;
трапеция;
маятник;
поворотные кулаки.

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

Водитель поворачивает руль.
Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
Червячный элемент вращается, перемещая двухгребневый ролик.
Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

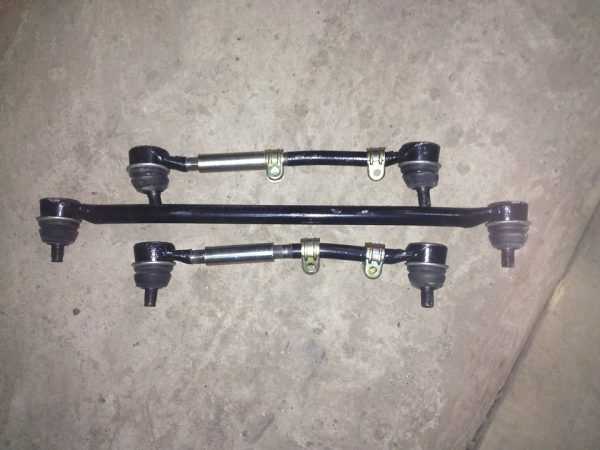

Рулевая трапеция

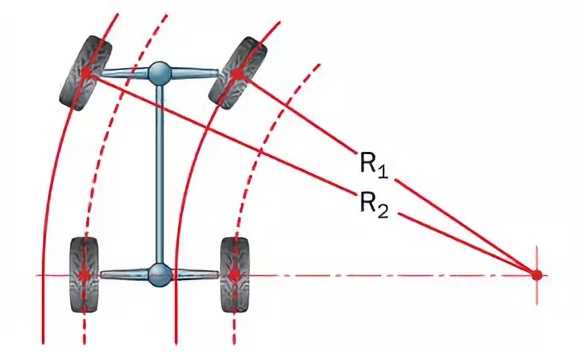

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.
