Как сделать развал схождение своими руками ваз 2106, значения углов, инструкции с фото и видео

Регулировка развала и схождения на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Развал – под этим термином понимается то, как колесо у автомобиля будет стоять относительно вертикали. Если верхний край у колеса будет выведен наружи, то это значит то что развал положительный, а если тот же самый верхний край колеса будет находится во внутренней части автомобиля, то этот развал будет уже считаться отрицательным и обозначаться значением «-».

Примечание! При неправильно отрегулированном развале, а именно при отрегулированном развале лишь у одного переднего колеса, при езде автомобиль может уносить в сторону – это можно очень легко определить, при езде сняв руки с рулевого колеса!

Схождение – этот термин означает то, как колёса будут сходится между собой относительно дороги. Вот к примеру на задне-приводных автомобилях колёса стоят под положительным углом, а на переднем приводе под отрицательным как показано на фото. А сделано это всё для того, чтобы при трогании с места и при дальнейшей езде колёса выравнивались и становились полностью ровно.

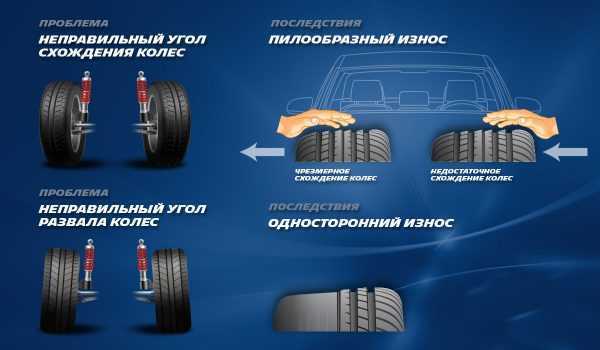

При неправильно отрегулированном схождении, покрышки у автомобиля могут намного быстрее износится чем при отрегулированном схождении, поэтому всегда следите за ним и по возможности регулируйте!

Какие инструменты мне понадобятся для регулировки? Для регулировки будет обязательно нужен штангенциркуль, а так же набор основных гаечных ключей, клещи вида «Кобра», обычная нитка небольшой длинны и необычная нить с привязанными на обоих её концах крючками.

Ещё вам понадобится брусок толщиной «22 мм», и ещё один брусок только уже толщиной «6 мм».

Когда нужно регулировать развал и схождение? Они подлежат регулировки, при:

Изменение траектории движения автомобиля, допустим вы едете прямо а автомобиль в это время уводит в сторону.
А так же при видимых отклонений заданных углов установки колёс, в связи с этим будет наблюдаться неравномерный и преждевременный износ шин, а так же повысится расход топлива автомобилем и вследствие чего из-за этого могут преждевременно выйти из строя детали подвески.
Ещё проверять развал и схождение нужно после аварии, при которой были повреждены и заменены необходимые детали подвески.

Как сделать отрицательный развал?

Давайте теперь копнём немного глубже и узнаем, как сделать отрицательный развал своими руками. Прежде чем заняться непосредственной регулировкой, нужно узнать, пойдёт ли вашей модели авто такой развал и будет ли в пределах нормы поперечная и вертикальная устойчивость.

Последние два показателя можно искусственно увеличить. Для повышения поперечной устойчивости необходимо вмонтировать в переднюю подвеску специальный стабилизатор, а вот для вертикальной — проведите замену амортизационных пружин на новые, которые будут более жёсткими. А для того чтобы исключить возможность заноса при повороте на скорости, уменьшите количество витков в пружинах задней подвески. Тогда авто во время поворота будет прижиматься на внешнюю сторону колеса, а, значит, заднюю ось не будет сносить.

Теперь перейдём к самому процессу регулировки. Для этого вам обязательно понадобятся специальные пластины, которые можно приобрести в любом автомагазине. Обязательно учитывайте, какой угол вы хотите при покупке пластины, потому что они бывают разные. Алгоритм действий практически для всех марок и моделей автомобилей идентичный.

Авто необходимо установить на твёрдой и ровной поверхности, после чего поднять на домкрат и демонтировать колесо. После этого снимается и тормозной барабан вместе с колодками, и даже ступица. Теперь можно надевать развальную пластинку и собирать демонтированные элементы обратно в противоположном порядке (ступица-барабан с колодками-колесо). Такие же манипуляции нужно проделать со вторым колесом, после чего работа будет завершена.

Работа на самом деле очень лёгкая, но, если у вас нет необходимого оборудования и желания, обратитесь в сервисный центр, там оказывают такую услугу. При качественно выполненном отрицательном развале задних колёс вы сразу же заметите, что автомобиль при повороте стал гораздо устойчивее.

Подготовка и порядок наладки углов установки колес ВАЗ 2107

Наличие ровной площадки, отбалансированные равноразмерные диски и шины с требуемым давлением – далеко не единственные требования

Не менее важно перед началом наладки снять декоративные колпаки и обеспечить:

отсутствие свободных перемещений в «ходовых» узлах;
допустимый люфт в рулевом управлении;
должную затяжку всех соединений в ходовой части;
исправность амортизационной системы.

Проверку и настройку ходовой части желательно выполнять, предварительно положив на каждое сидение по 70 кг и положить в багажник – 40 кг. Впрочем, можно проводить регулировку и на пустом автомобиле. Установив руль в направлении прямолинейного движения, следует выбрать все люфты в подвеске, покачав несколько раз каждый из четырех бамперов.

Устанавливать оговоренную производителем геометрию следует по строго определенной зависимости: кастор-развал-схождение.

Регулировка развала схождения в автосервисе

Если выполнить регулировку самому боязно, то лучше отогнать автомобиль в сервис.

В хорошо оборудованных СТО при ремонтных работах используются три вида стендов: компьютерный, лазерный и оптический.

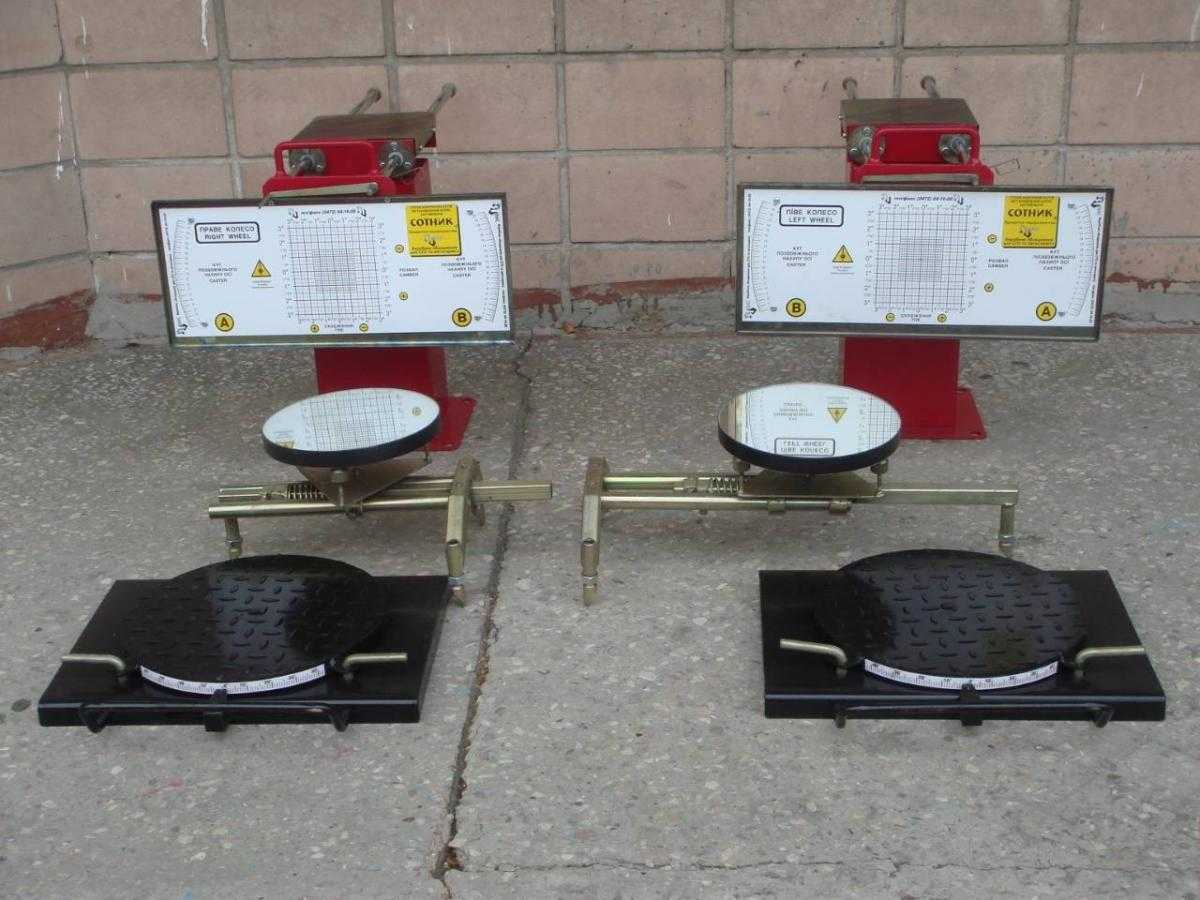

На оптическом стенде к колесам машины прикрепляют особые трубочки, которые направляют световой луч на плоскость со шкалами, расположенными вертикально и горизонтально. Наклонный угол можно определить по расположению световой точки относительно шкалы.

Оптические стенды имеют один минус – они могут определить развал только на одной паре колес, с таким стендом выставить все четыре колеса под одним углом – трудоемкий процесс, имеющий высокую погрешность.

На ступень выше оптических стендов – лазерные.

Они работают по тому же принципу, только вместо светового луча применяется лазерный. Изначально производится установка лазерных излучателей на авто, а на колесах закрепляются зеркала, расположенные параллельно плоскости вращения. Шкалу измерения устанавливают напротив зеркальной поверхности, тогда при правильном регулировании луч лазера от нулевого параметра шкалы должен вернуться на место от зеркала.

В случае если лазерный луч возвращается в иную точку, то требуется регулировка. Лазерный стенд на ступень выше оптического в точности, но уступает по этому параметру компьютерному стенду.

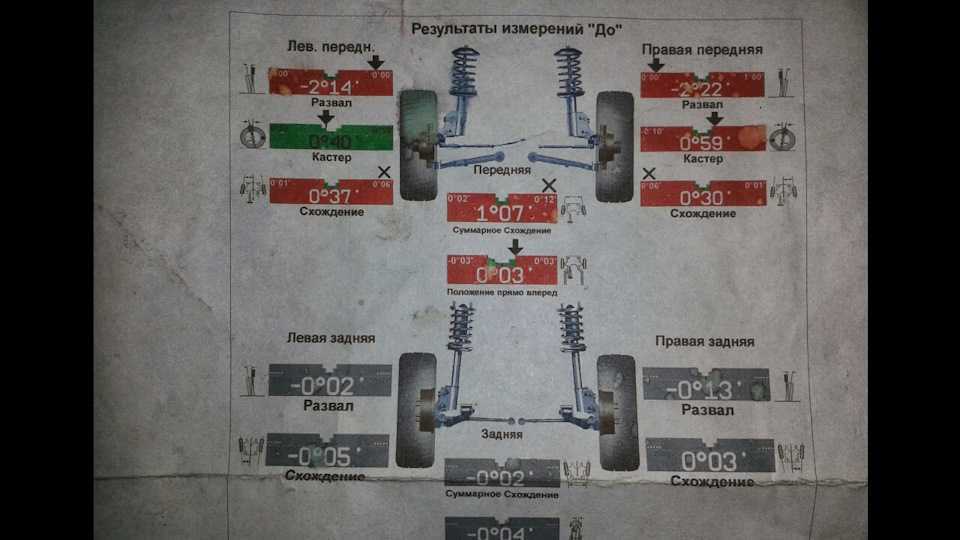

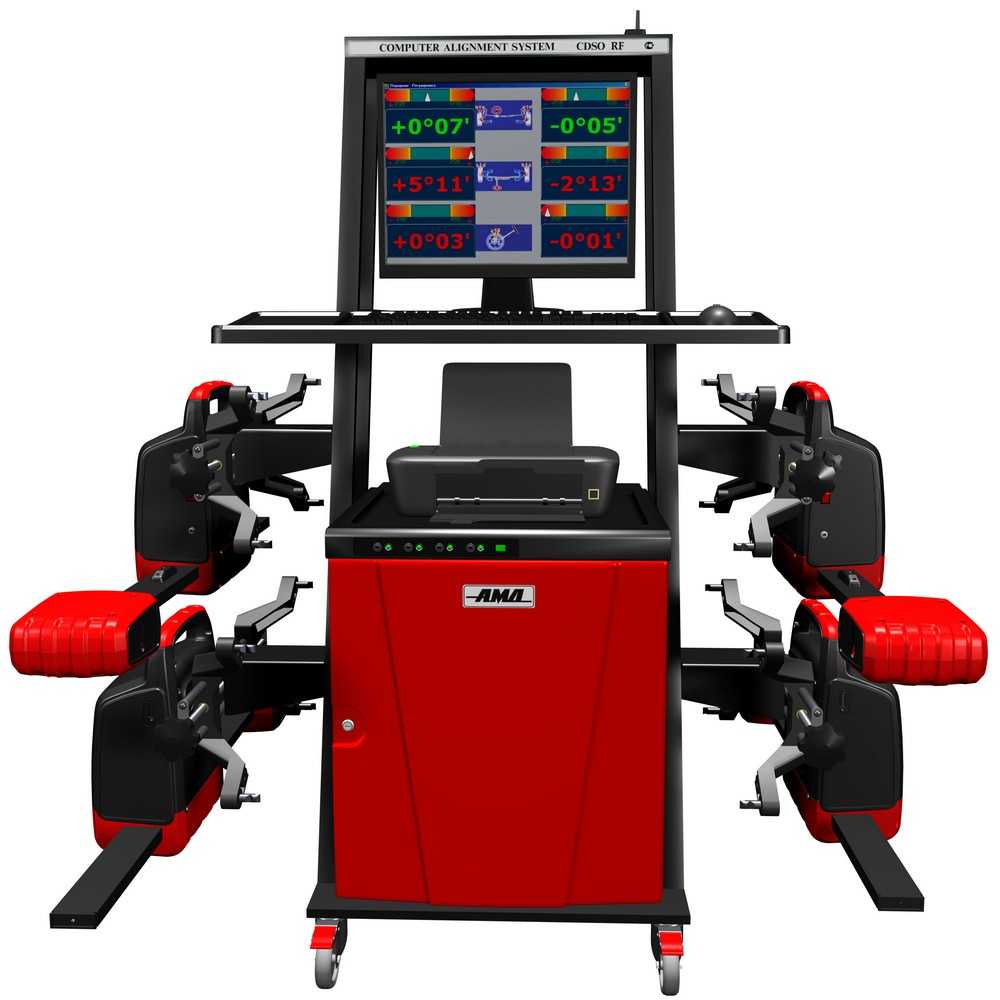

Самым современным оборудованием для развал-схождения является компьютерный стенд.

Он способен определить все величины, используя особые датчики, которые устанавливают на колеса. Датчики передают полученную информацию в компьютер, где происходит сравнение со стандартными параметрами для конкретной марки, например с ВАЗ2107. После компьютерного анализа производится автоматическая балансировка.

Подготовительный этап и схема наладки углов установки передних колес на Lada 2107

Сбалансированные диски, шины с оптимальным давлением воздуха и ровная площадка – это далеко не полный список необходимых условий, когда регулировка развала схождения колес своими руками пройдет без ошибок. Не менее важны, казалось бы, незначительные факторы:

Отсутствие чрезмерного люфта в узлах передней подвески.
Нормальный свободный ход рулевого управления.
Уровень затяжки соединений ходовой части.
Исправное состояние амортизационной системы.

Чтобы настройка ходовой части была корректной, желательно нагрузить машину: на каждое кресло положить по 60-70 кг, а в багажник – 40-50 кг. Собственно, регулировки можно выполнять и на порожнем авто, но назвать ее точной вряд ли возможно. Геометрия, установленная в документации производителя, выполняется по схеме: кастор – развал – схождение.

Руль выставляется в направлении прямолинейного вектора движения, после чего следует покачать кузов машины со стороны каждого колеса, чтобы выбрать люфты подвески. Перед тем, как приступить к установке своими руками величин развал схождения на автомобиле ВАЗ 2107, нужно проверить уровень горючего в топливном баке, и при необходимости долить до полного состояния. Также не забываем снять декоративные колпаки на дисках.

Необходимые инструменты и оборудование

Для самостоятельной работы по выставлению углов расположения колес следует подготовить:

Набор гаечных ключей и раздвижные пассатижи.
Штангенциркуль или измерительная рулетка.
Бечевка длиной 3 метра с крючками на концах.
Отвес и деревянные бруски толщиной 22 и 6 мм.

Настраиваем угол кастора

Корректировка кастора всегда предваряет установку углов передних колес

Работы производятся с использованием спецшаблонов, при этом важно учитывать следующие моменты:

Погрешность угловых показателей кастора между левой и правой стороной авто не должна превышать 30′.
П-образные шайбы монтируются пазом вниз.

Процедура настройки выполняется методом перестановки шайб на болтах, которые фиксируют нижний рычаг относительно его оси (на торцах). Увеличить угол можно путем установки шайбы на болт, расположенный ближе к салону.

Шаг 2: Измерение сход-развала

Для измерения сход-развала потребуется специальное оборудование, такое как сходомер или лазерный уровень.

Процедура измерения сход-развала включает следующие шаги:

Подъем автомобиля на подъемнике или использование домкрата и установка его на опоры.
Установка сходомера или лазерного уровня на колесо и его центрирование.
Измерение углов сход-развала: угол схождения, угол развала и угол камбер.
Сравнение полученных значений с рекомендованными значениями производителя.
Необходимые корректировки сход-развала, при необходимости.

Правильное измерение и настройка сход-развала позволит улучшить управляемость автомобиля и продлить срок службы шин.

Примечание: Если у вас нет опыта в проведении сход-развала, рекомендуется обратиться к специалистам или автосервису для выполнения этой процедуры.

Проверка угла схождения

Для проверки угла схождения необходимо использовать специальное оборудование — сходомер. Этот прибор позволяет определить угол схождения и внести необходимые корректировки.

Процедура проверки угла схождения включает в себя следующие шаги:

Подъем автомобиля на подъемник или использование специальных рамп.
Установка сходомера на колеса автомобиля.
Выставление сходомера в начальное положение и фиксация его на колесе.
Поворот колеса в нужное положение и чтение показаний на сходомере.
Сравнение полученных показаний с рекомендуемыми значениями угла схождения для ВАЗ 2107.
При необходимости корректировка угла схождения путем регулировки тяги рулевой трапеции.
Повторение процедуры проверки угла схождения после корректировки.

Проверка угла схождения должна проводиться регулярно, особенно после замены подвески или рулевых элементов. Это поможет поддерживать оптимальные характеристики управляемости автомобиля и увеличить срок службы шин.

Важно отметить, что проверку угла схождения лучше доверить профессионалам, так как неправильная настройка сход-развала может привести к негативным последствиям для автомобиля и его владельца

Измерение угла развала

Для измерения угла развала необходимы следующие инструменты:

1.	Угломер;
2.	Линейка;
3.	Шнурок;
4.	Маркер или мел.

Шаги для измерения угла развала:

Приподнимите автомобиль и установите его на подставки, чтобы колеса отрывались от земли.
Установите угломер на колесо автомобиля и зафиксируйте его в горизонтальном положении.
Поверните рулевое колесо до упора влево или вправо, чтобы колесо было отклонено на максимальный угол.
Используя линейку и шнурок, измерьте расстояние между передними и задними краями колеса на уровне ободной поверхности.
Запишите полученное значение и повторите измерения для другого колеса.
Сравните измеренные значения с рекомендуемыми значениями угла развала для ВАЗ 2107 и в случае необходимости отрегулируйте угол развала.

Измерение угла развала позволяет определить, насколько правильно настроено подвесное устройство автомобиля и влияет на его управляемость и сцепление с дорогой. Правильное измерение и настройка угла развала способствуют улучшению управляемости и снижению износа шин.

Регулировка углов установки колес

Чтобы сход-развал вашего автомобиля соответствовал норме, необходимо установить рулевое колесо в идеально ровное положение и обеспечить нагрузку на задний и передний бамперы не менее 50 килограммов на каждый. После этого процедура выполняется в несколько основных этапов:

натягиваем нитку от самой верхней точки колеса вниз;
замеряем расстояние снизу и сверху, используя для этой цели штангенциркуль. В крайнем случае можно воспользоваться обычной линейкой;
выполняем необходимые расчеты, исходя из того, что 1 миллиметр разницы в полученных результатах составляет 10 градусов;
веревку с крючками прикрепляем за переднее и заднее колеса. При этом необходимо под нитку на заднем колесе установить деревянный брусок толщиной 22 миллиметра;
прокручиваем руль таким образом, чтобы колеса с обеих сторон коснулись натянутой веревки;
следующий этап – размещение под нитью сразу двух брусков, суммарная толщина которых составляет 28 мм. Если одно из колес не достает до веревки, осуществляем его регулировку;
повторяем процедуру до тех пор, пока не будет выставлен правильный угол для каждого колеса вашего авто.

Сама регулировка выполняется путем перемещения муфт рулевой тяги. Для этого посредством двух гаечных ключей на 13 ослабляются хомуты, удерживающие данную деталь. Как только муфта придет в движение, нужно смещать ее в ту или иную сторону до контакта с нитью.

Регулировка схода-развала является необходимой процедурой, которая в обязательном порядке проводится в рамках каждого технического обслуживания. Все дело в том, что при неправильных углах установки колес автомобиль будет вести себя непредсказуемо. Это, в свою очередь, повлияет на безопасность водителя и пассажиров, может стать причиной дорожно-транспортного происшествия.

Добро пожаловать!

Развал — под этим термином понимается то, как колесо у автомобиля будет стоять относительно вертикали. Если верхний край у колеса будет выведен наружи, то это значит то что развал положительный, а если тот же самый верхний край колеса будет находится во внутренней части автомобиля, то этот развал будет уже считаться отрицательным и обозначаться значением «-».

Примечание!

При неправильно отрегулированном развале, а именно при отрегулированном развале лишь у одного переднего колеса, при езде автомобиль может уносить в сторону — это можно очень легко определить, при езде сняв руки с рулевого колеса!

Схождение — этот термин означает то, как колёса будут сходится между собой относительно дороги. Вот к примеру на задне-приводных автомобилях колёса стоят под положительным углом, а на переднем приводе под отрицательным как показано на фото. А сделано это всё для того, чтобы при трогании с места и при дальнейшей езде колёса выравнивались и становились полностью ровно.

Какие инструменты мне понадобятся для регулировки?

Для регулировки будет обязательно нужен штангенциркуль, а так же набор основных гаечных ключей, клещи вида «Кобра», обычная нитка небольшой длинны и необычная нить с привязанными на обоих её концах крючками.

Ещё вам понадобится брусок толщиной «22 мм», и ещё один брусок только уже толщиной «6 мм».

Когда нужно регулировать развал и схождение?

Они подлежат регулировки, при:

Изменение траектории движения автомобиля, допустим вы едете прямо а автомобиль в это время уводит в сторону.
А так же при видимых отклонений заданных углов установки колёс, в связи с этим будет наблюдаться неравномерный и преждевременный износ шин, а так же повысится расход топлива автомобилем и вследствие чего из-за этого могут преждевременно выйти из строя детали подвески.
Ещё проверять развал и схождение нужно после аварии, при которой были повреждены и заменены необходимые детали подвески.

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

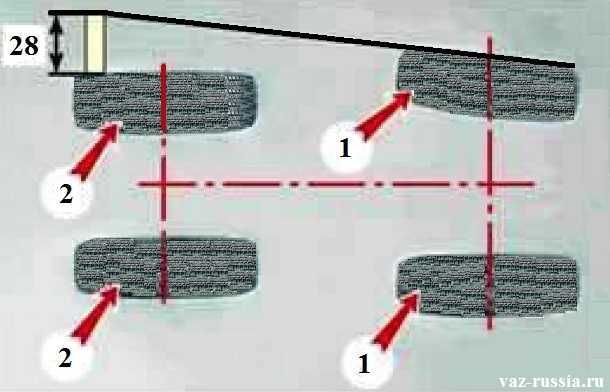

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

Для регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

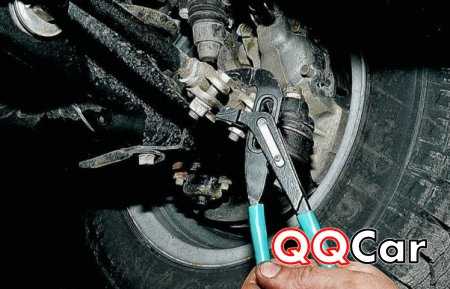

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Источник

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

если менялись рулевые наконечники, рычаги либо сайлентблоки;
в случае изменения штатного клиренса;
при уводе автомобиля в сторону;
если шины имеют сильный износ;
когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр	Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота	4°+30′ (3°+30′)
угол развала колёс	0°30’+20′ (0°5’+20′)
угол схождение колёс	2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Развал – схождение для чего нужна процедура?

Перед тем как я дам вам пошаговую инструкцию давайте разберемся что же это за процедура развал – схождение, какими бывают углы установки колес Ваз 2109 и как от них зависит поведение автомобиля на дороге?

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол зависит от количества регулировочных шайб на концах растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

Угол придельного поворота оси на повороте ВАЗ 2109

Угол развала колеса — угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Угол развала колес ВАЗ 2109

Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение колес Ваз 2109

Схождение изменяется вращением регулировочных муфт при ослабленных контргайках наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Заключение

Регулировка развал-схождения своими руками на ВАЗ-2107 — это сложная и ответственная процедура. Если не уверены в своих силах или не располагаете смотровой ямой, необходимым набором инструментов, то лучше отказаться от затеи делать эту процедуру самостоятельно. Схождение необходимо устанавливать на уровне около 2 мм. При этом под нитку подкладываются бруски толщиной 34 мм.

Если необходимо выдержать схождение в 1,5 мм, то на 3 мм тоньше должен быть брус. Причем машина должна быть нагружена — это обязательное условие для проведения работы. От качества исполнения зависит не только удобство пользования автомобилем, но и частота ремонта подвески, срок службы покрышек, безопасность

Поэтому нужно уделять должное внимание состоянию рулевого управления и подвески

Редко какой автовладелец осмеливается самостоятельно деталь развал схождения колёс на ВАЗ 2101. И зря. Ведь если у вашего автомобиля имеются лишь минимальные отклонения, то эту процедуру можно сделать самому в гараже.

Первое, над чём придётся повозиться – это замер схождения передних колёс. Его нужно производить путём подсчёта разности между кромками ободов колёс в разных положениях – заднем и переднем. Число должно было около 2-4мм. Замеры нужно делать между одними и теми же точками обода. Если разность не подпадает под указанную величину, то нужно руководствоваться следующими правилами:

1. Ослабьте хомуты на регулировочных муфтах боковых тяг.

2. Вращайте муфты на одинаковое расстояние, но в противоположных направлениях.3. Затяните гайки так, чтобы кромки хомутов не были плотно прижаты.

4. Замерьте величину схождения.5. При необходимости повторите процедуру.

Следите, чтобы прорези хомутов совпадали с муфтами

Так же, обратите внимание на болты, они должны быть обращены вперёд, иначе будут задевать подвеску. Развал проводиться по той же схеме, только замеры будут вертикальные. Их разность колеблется от 1 до 5 мм

Регулировка развала будет проходить так:

Их разность колеблется от 1 до 5 мм. Регулировка развала будет проходить так:

1. Поднимите авто домкратом.2. Снимите колесо.3. Снимите амортизатор.4. Установите стяжку на пружину.5. Открутите гайки оси нижнего рычага.6. Измените количество регулировочных шайб (одинаковое количество с обоих болтов).7. Закрепите ось рычага на поперечине.8. Разгрузите пружину.9. Установите амортизатор.10. Установите колесо.11. Покачайте переднюю часть машины.12. Проведите замеры.13. По необходимости повторите процедуру.

Как сделать развал-схождение колес своими руками — видео

Если ваш автомобиль не имеет серьёзных неисправностей, то такая настройка авто исправит проблему развала схождения. Напомним, что в предыдущей статье мы рассказывали своими руками.

Своими руками на ваз операция вполне доступная, поэтому на специализированную станцию диагностики обращаться вовсе не обязательно, что сэкономит средства и порадует вас.

Всё что вам понадобится для регулировки развал схождения – это по возможности ровная площадка, спичечный коробок, нитки и ключи.

Для начала проверьте, чтобы колесо при прямолинейном движение находилось ровно посередине и число оборотов в правую и в левую сторону совпадало. Также проверьте давление в шинах – оно должно быть одинаковое во всех колёсах.

Осмотрите – крепление должно быть надёжным. Измерьте расстояние между ступицами справа и слева – оно должно быть одинаковое с обеих сторон. Отрегулировать его можно путём уменьшения или увеличения толщины шайб на растяжках.

Теперь ставим автомобиль на площадку таким образом, чтобы перед остановкой он проехал в один оборот колеса и назад не покатилась. Крепим на отвесе на крыле нитку так, чтобы она проходила через центр ступицы.

Далее замеряем обычной линейкой или штангенциркулем расстояние от нитки до края диска вверху и внизу. Если оно не одинаковое, то отпускаем гайку болта с эксцентриком на стойке и регулируем болтом положение колеса.При этом не забудьте чуть ослабить натяжение и второго болта крепления кулака.

Хуже всего, если вверху расстояние до диска у вас меньше, чем внизу. Если наоборот, то это даже предпочтительнее для устойчивости, но только если вверху оно больше чем внизу в пределах 1-5 мм. Ту же операцию проводим и со вторым колесом. После того, как его , затянем нижние крепления стоек и проверим всё ещё раз.
