Стартер ваз 2101: назначение, неполадки и их устранение

Ваз 2109: неисправности стартера — ищем причины

Стартер для ваз 2109

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки.Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки.Рассмотрим более подробно:

• Тревожные сигналы
• Неисправности

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры.На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

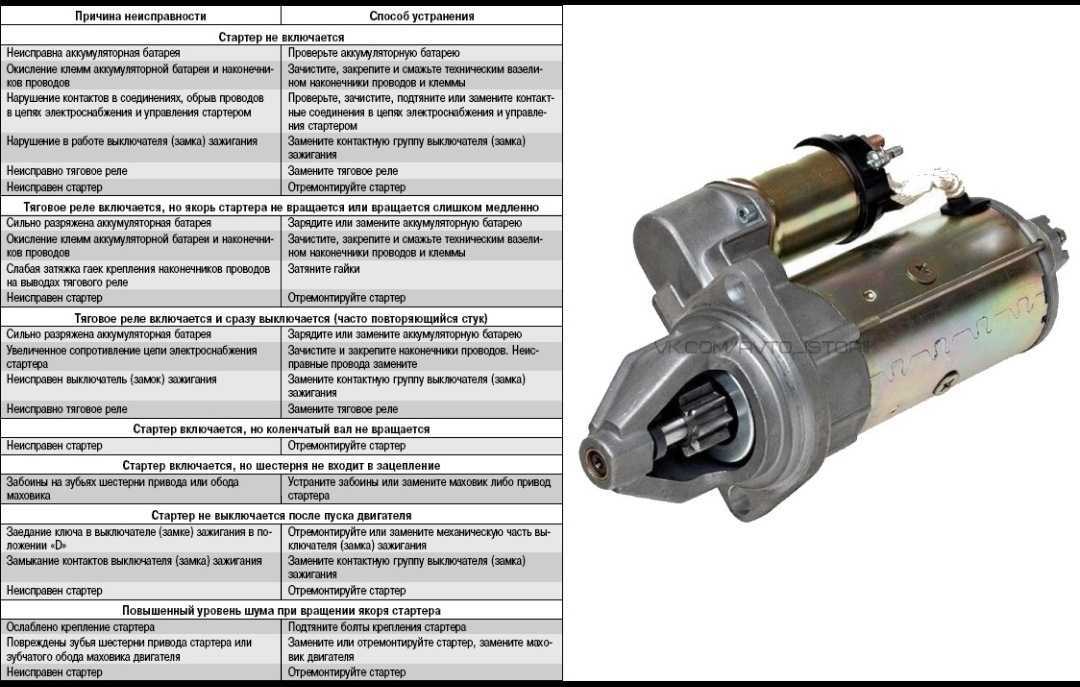

Неисправности

Итак:

• Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
  1. Проверить, не сел ли аккумулятор (АКБ).
  2. Проверить предохранитель в блоке предохранителей, отвечающий за стартер.
  3. Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

Меняем реле (Фото 2)

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

• На ВАЗ 2109 еле крутит стартер
  1. необходимо убедиться, в норме ли заряд АКБ
  2. не перетянут ли ремень генератора

Совет! Если проблема в другом, необходимо обратится к специалисту, возможно, изношены втулки стартера или иная причина. Чаще на ВАЗ 2109 плохо крутит стартер по причине износа передней втулки установленной в картере двигателя.

• На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
  1. необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
  2. возможно, необходима замена втулок якоря.
• На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
  1. Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
  2. Возможнозалипают контакты (пятаки) втягивающего реле стартера.
  3. Или не исправность в контактной группе замка зажигания — сплавились контакты.
• На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
  1. Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
  2. Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
  3. Также можно завести автомобиль, кинув питание от другого автомобиля
  4. Если предыдущие варианты не помогли, необходима замена АКБ
• На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
  1. Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало втягивающее реле. При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы.Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

• На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)
  1. Изношены щетки стартера (фото 3)
  2. Возможно, стартер сгорел
  3. заклинил стартер

Совет!Если стартер сгорел, иногда целесообразней купить новый стартер, цена на стартер варьируется от фирмы производителя.

Щетки изношены и не достают до якоря (фото3)

• На ВАЗ 2109 стартер трещит
  1. Сломаны или изношены зубцы венца маховика. (фото 4)
  2. Изношен бендикс (механизм, входящий в зацепление с маховиком).

В этом месте стартер трещит (Фото 4)

Совет! одной из наиболее частых неисправностей стартера является люфт якоря. Как же устранить люфт якоря стартера ВАЗ 2109. Необходима замена втулок скольжения. Наибольшую сложность для некоторых представляет замена передней втулки находящейся в картере (фото 5). А именно как достать эту втулку?

Решения

Итак:

• Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
• Или же разрубать втулку острым предметом ( отвертка, маленькое зубило, др.)

Втулка в корпусе (фото 5)

На первый взгляд неисправностей стартера очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

Схема трактора МТЗ 82

Трактор МТЗ 82 выполнен по обычной, стандартной схеме, как и большинство остальных тракторов (задние колеса естественно,больше передних) и они имеют полурамную конструкцию. На трактор устанавливают, чаще всего, дизель Д 240 с запуском от электростартера или же МТЗ-82 240Л с уже запуском, который уже исходит от карбюраторного пускового двигателя.

Дизель с естественным введением топлива и объемно пленочным смесеобразованием в камере сгорания, которая размещается в поршне, развивает мощность приблизительно до 59 кВт (80 л. с.) при частоте вращения около 2200. мин и совсем небольшом расходе топлива 238 г/кВт-ч(185 г/э.л.с.ч).

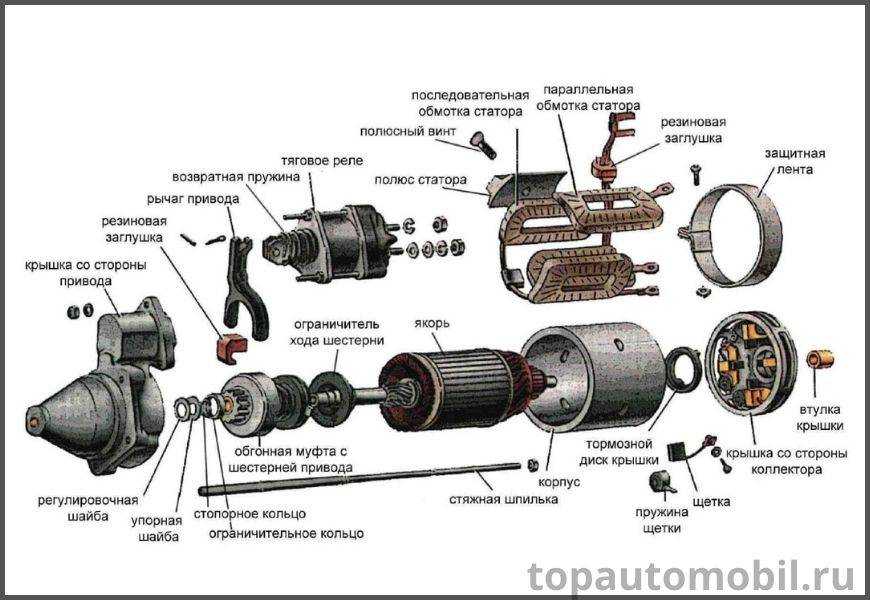

Ремонт стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Ремонты такого элемента ТС, как стартер ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, является достаточно кропотливым процессом. Водитель должен иметь хорошую выдержку и точно следовать определенным инструкциям. Тогда  ремонт стартера своими руками пройдет гладко.

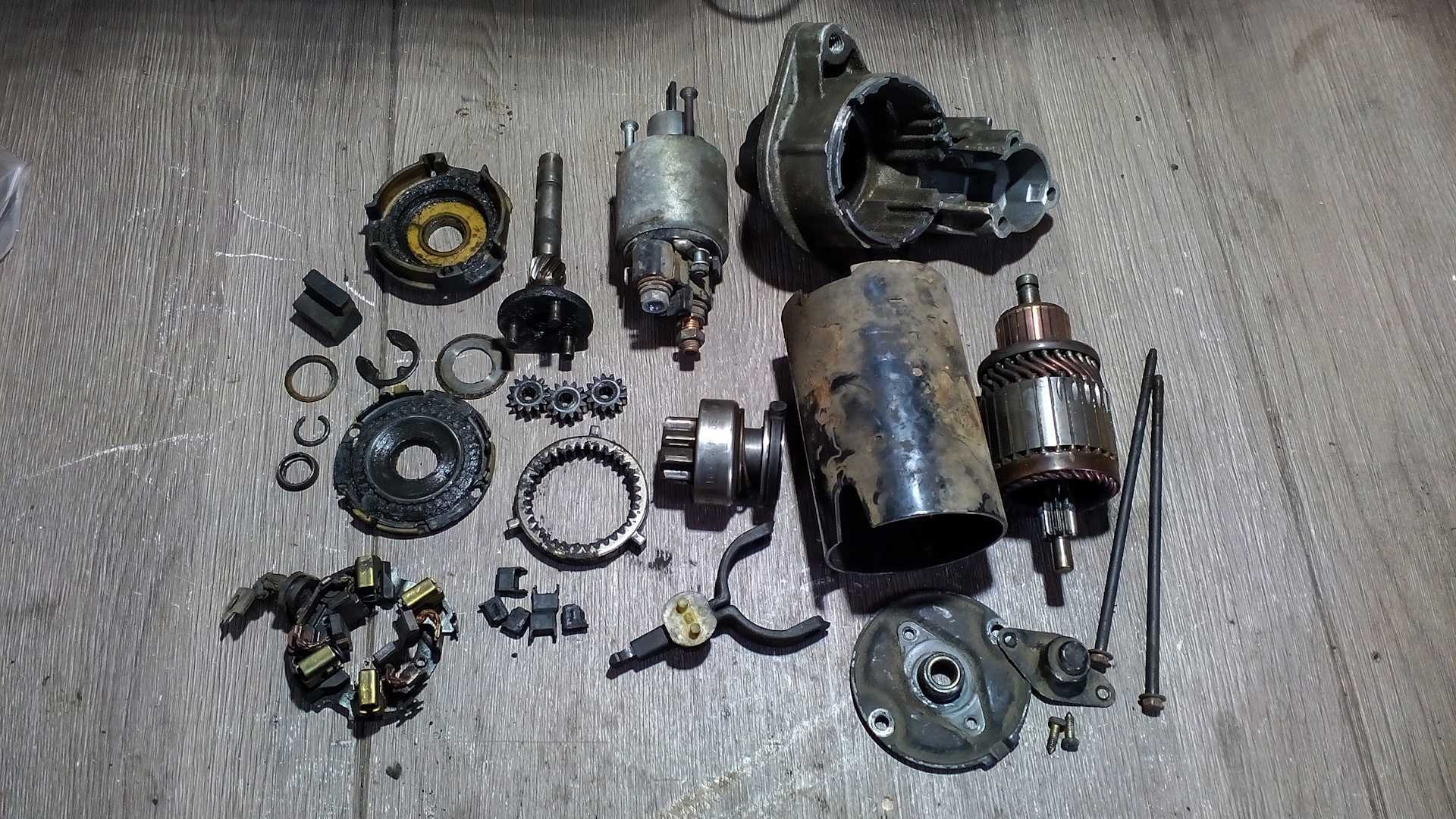

Итак, ремонтировать стартер необходимо в нижеуказанной последовательности:

1. Демонтировать старый стартер с мотора.
2. Применяя ключ на «тринадцать», ослабить затяжку гайки крепления проводки, которое предусматривает тяговое реле.
3. Отсоединить наконечник проводки.

4. Подать напряжение, эквивалентное двенадцати Вольтам, на вывод реле.

5. Изменить полюс корпуса на минусовое значение. Что же касается омметра, то данный прибор следует подсоединить к болтам контактного типа. Вместе с тем, если втягивающее реле отремонтировано, якорь вытягивает так называемую «обгонную муфту» в окно специальной крышки, которая находится спереди. А вот болты контактного типа должны быть замкнуты.

6. Взяв крестообразную отвертку, необходимо открутить 3 винта.

7. Выполняем демонтаж тягового реле.
8. Корпус реле освобождаем от штока, который укомплектован пружиной.
9. Новое реле тягового типа устанавливаем, используя обратную последовательность.
10. Чтобы продолжить дальнейшую разборку стартера с применением крестообразной отвертки, следует открутить 2 винта.
11. Настало время демонтировать крышку.
12. Для того, чтобы проверить текущее состояние щеток, используем шлицевую отвертку. Ею отворачивается крепежный винт, который фиксирует контактный провод.
13. Когда пружина отжата, необходимо извлечь щетку. Такой же метод используется при извлечении 3 оставшихся щеток. Если последние имеют износ до 12мм и менее, то их требуется заменить.

14. Далее необходимо поочередно подсоединять омметр к выводам обмоток статора. Они проверяются на замыкание. Следует также убедиться, что отдельно расположенные выводы обмоток не соприкасаются с корпусом.

15. Отверткой поддеваем кольцо стопорного типа и демонтируем его.
16. Избавляем ось от шайбы.
17. Используя ключ на «десять», снимаем 2 стяжных гайки.
18. После чего убираем их.
19. Выполняем разъединение корпусной части стартера и избавляем его от изоляционных трубок болтов стяжного типа.
20. Проверяем беглым взглядом коллектор и обмотки. Нельзя ни в коем разе оставлять обугленные обмотки. Если же коллектор подвергся незначительному обгоранию, требуется зачистить имеющиеся пластины абразивной шкуркой. Когда произошло сильное обгорание и случился серьезный износ, то рекомендуется выполнить замену якорей. Что же касается задир и наволакивания бронзы, касающиеся подшипников на специальной шейки вала якоря, то они удаляются с использованием мелкозернистой шкурки и в дальнейшем подвергаются полировке.

21. Далее вновь берем омметр и выполняем проверку обмотки якоря, чтобы не было короткого замыкания. Испорченный якорь подлежит замене.

22. Крышку привода освобождаем от резинового уплотнителя.
23. Удаляем с оси якоря шайбу для регулировки. В процессе сборки ее требуется вернуть на прежнее место.
24. Выполняется расшплинтовывание оси рычага.
25. Специальным бородком необходимо выбрать ось.
26. Убираем и якорь, и привод.
27. Поддеваем отверткой, демонтируем рычаг привода муфты обгонного типа.
28. Что же касается шестерни, то она должна совершать быстрые вращательные движение в одну сторону и при этом не двигаться в противоположную. Также она не должна сопровождаться сколами, забоинами, которые могут появляться в заходной области зубьев. Когда шестерни изношены либо муфта неисправна, требуется замена узлов в сборе.
29. Положив ось якоря, используя для данных целей брусок из дерева, посредствам ключа на «тринадцать» выполняем сбивание ограничителя с кольца стопорного типа.
30. Поддеваем отверткой, демонтируем стопорное кольцо.
31. Освобождаем ось от ограничителя и обгонной муфты в сборе. Шестерня привода также демонтируется.
32. Выполнив замену муфты в сборе, возвращаем на прежнее место кольцо стопорного типа и пристыковываем ограничитель частью конусной проточки к обмоточной части якоря.
33. Ограничитель требуется напрессовать на кольцо стопорного типа. Для этого используется молоток, которым следует наносить удары. Также применяем ключ на «тринадцать».
34. Прибегая к сжатому воздуху, устраняем пыль из угля, которая накопилась в корпусе и щеткодержателе. Что же касается проводкового кольца и соприкасающихся с ним поверхностей из пластмассы, то их необходимо обработать Литолом-24. Также подойдет и смазка за номером 158. При этом используем моторное масло, которое необходимо для обработки втулки ротора, винтовых шлицов вала якоря и ступиц, касающихся обгонной муфты.
35. Дальнейшая сборка производится в противоположном разборке порядке.

Как снимать стартер на ваз 2107 видео

Ремонт стартера Ваз 2107

Стартер – не самый сложный и дорогой в обслуживании агрегат. Но он является одним из ключевых узлов автомобиля.

Поворачиваете ключ зажигания, лампы на приборной панели горят, а стартер не крутится, двигатель не заводится? Причины две:

• неисправность контакта, подающего ток на реле стартера;
• неисправность самого стартера или реле.

Во втором случае стартер необходимо снять, проверить, отремонтировать и установить обратно. Процесс ремонта достаточно сложен и заслуживает большой отдельной статьи. Здесь же мы расскажем, как заменить стартер ВАЗ 2107 (карбюратор, инжектор) и проверить его работоспособность.

Снятие стартера ВАЗ 2107

В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач. Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания. Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.

Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:

Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).

Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

Открутить крепления жгута проводов, которые идут к стартеру.

Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят.

Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).

Снять стартер, вынимая его вниз, под автомобиль.

После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

Проверка стартера ВАЗ 2107

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.

Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена.

Перемотать обмотку в условиях мастерской практически нельзя.

Установка стартера ВАЗ 2107

Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

Чтобы «вернуть» стартер на штатное место, необходимо проделать следующие операции:

Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

Установить силовой и управляющий провод, затянуть гайки крепления клемм.

Прикрутить опору жгута проводов стартера.

Установить аккумулятор, подключить к нему клеммы.

Установить (при наличии) грязезащитный щиток.

Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

Полезно почитать

как снимать стартер на ваз 2107 видео:Признаки наличия неисправностей стартера ВАЗ 2107 и последовательность действий по его снятию и установке. Описание проверки работоспособности стартера и

Как Снять Стартер Ваз 2107 Без Ямы

Стартер. не самая сложная и дорогая в обслуживании установка. Но это один из основных компонентов автомобиля.

Поверните ключ зажигания, загорятся лампочки на приборной панели, и стартер не вращается, двигатель запускается? Есть две предпосылки:

• неисправность контакта, подающего ток на реле стартера;
• неисправность стартера или самого реле.

Во втором случае стартер должен быть снят, проверен, отремонтирован и установлен заново. Процесс ремонта довольно сложный и заслуживает большой отдельной статьи. Здесь мы объясним, как заменить стартер ВАЗ 2107 (карбюратор, инжектор) и проверить его работоспособность.

ВАЗ 2107 Снятие стартера

У «семерки», как и у большинства автомобилей, стартер расположен в нижней части двигателя рядом с коробкой передач. Заменяющие работы для стартера должны выполняться на яме или подъемнике, чтобы иметь свободный доступ к монтажным болтам и клеммам для подключения источника питания. Собственно, единственной проблемой при разборке / установке стартера является его неудобное расположение. Специальные инструменты и обучение не требуются для работы.

Вам необходимо снять стартер ВАЗ 2107 (инжектор, карбюратор) с отсоединенным аккумулятором. В противном случае «положительный» провод, идущий от аккумулятора к контакту тягового реле, может вызвать короткое замыкание. Демонтажные работы проводятся в следующем порядке:

Отсоедините клеммы аккумулятора (можно извлеките аккумулятор, без него будет легче работать).

Взлетать щиток для защиты от загрязнения, если он установлен в нижней части моторного отсека.

Открутите соединения к жгутам стартера.

Снимите гайки и отсоедините провода управления и питания от тягового реле.

Снимите стартер, вам нужен третий крепежный болт стартер?

в качестве снимите стартер ВАЗ-классика, тебе нужен третий крепежный болт стартер, советы в процессе. ВК Группа.

Как убрать стартер на вес классика 2101-2107

Подписывайтесь на мой канал. Мой досуг, где я публикую различные видео о моей жизни и многое другое.

Отвинтите два верхних и один нижний крепежные болты (один из верхних крайне неудобен, поэтому некоторые мастера не ставят его на место после отвинчивания. Это ослабляет крепление. это может привести повреждение в условиях динамических нагрузок и колебаний на узле).

Взлетать стартер, сняв его под машину.

Затем вы можете проверить стартер и отремонтировать или заменить его при необходимости.

Проверьте стартер ВАЗ 2107

Перед проверкой стартера его необходимо тщательно очистить от грязи. Затем убедитесь, что тяговое реле работает. Для этого примените «минус» к корпусу стартера и «50» к выходу. Хорошее реле (тяговое) продвигает коробку передач вперед, и происходит характерный щелчок. Если реле работает нормально, проверьте обмотки стартера с помощью мультиметра.

Для доступа к обмотке взлетать коллекция кистей. Аудит проводится в два этапа:

1. Тест на короткое замыкание. Подключите один зонд к шасси, второй коснитесь клемм обмотки. Если обмотка не закрыта, сопротивление должно быть не менее 10 кОм.
2. Проверьте на наличие повреждений. Подключите щупы к клеммам обмотки. В случае перерыва мультиметр покажет «бесконечность».

Далее проверьте обмотку якоря. Если клапан не закрыт, сопротивление между корпусом и контактными пластинами должно быть выше 10 кОм.

Если стартер ВАЗ 2107 (карбюратор, форсунка) закрыт или висят обмотки, его замена не требуется. Намотать намотку в мастерской практически невозможно.

Установка стартера ВАЗ 2107

Установка стартера не сложная, но чрезвычайно ответственная. Поэтому перед установкой необходимо провести визуальный осмотр, проверить оборудование, убедиться, что стартер работает, при наличии центрирующей втулки стартера.

Перемена» стартер Следующие операции должны выполняться регулярно:

Установите стартер в нормальное положение и закрепите самый длинный из болтов, а затем пару более коротких.

Установите провода питания и управления, затяните гайки крепления клемм.

Вверните опору стартера в жгут.

Установите аккумулятор, подключите клеммы к аккумулятору.

Установите пылезащитный экран (если есть).

Совет: Чтобы облегчить снятие и установку стартера ВАЗ 2107, снимите воздушный фильтр на карбюраторном двигателе или расширите впускную трубу на форсунке перед началом работы.

Снятие и установка

1. Ослабляем нижний крепежный болт и достаем его.
2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.
3. Убираем щиток.
4. Отворачиваем два верхних крепежных болта, с помощью которых стартер соединяется с картером.
5. Также отворачиваем нижний крепежный болт.
6. Смещаем устройство вперед и разъединяем вывод реле с колодкой.
7. Сворачиваем гайку, с помощью которой крепится провод между аккумулятором и реле.
8. Стартер вынимается движением вверх.

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

Преимущества редукторного механизма

Редукторный стартер на ВАЗ-2107 имеет следующие преимущества перед старым изделием:

• обеспечивается более быстрый запуск мотора;
• значительное увеличение срока службы изделия;
• увеличение мощности механизма при сниженных энергозатратах;
• уменьшенные размеры и масса.

Главным преимуществом обновленной модели устройства является его повышенные параметры энергоэффективности. Благодаря этим параметрам запуск двигателя возможен даже при “подсевшей” АКБ. Пуск мотора можно осуществить не только при тепличных погодных условиях, но даже в сильные морозы, когда выполнить запуск авто с обычным стартером практически невозможно.

Механизм редукторного типа позволяет экономить заряд АКБ, поэтому такой тип изделия является, намного лучшим, чем старые конструкции. Срок службы такого изделия зависит от количества запусков двигателя, но в любом случае он прослужит дольше, чем старая модификация устройства.

Конструкция и особенности функционирования

Чтобы узнать, почему изделие является эффективным и надежным, следует рассмотреть устройство редукторного стартера. Главным отличием редукторного стартера является наличие зубчатой передачи, находящейся между якорем и бендиксом. Эффективность устройства обусловлена тем, что изделие оснащено понижающим редуктором, посредством которого можно увеличить крутящий момент. Наиболее хорошо зарекомендовали себя стартеры, основывающиеся на планетарной конструкции редуктора.

Особенности функционирования редукторного агрегата на ВАЗ-2107, ни чем не отличаются от обычного:

• На клеммы втягивающего реле подается напряжение +12В.
• В обмотке и на якоре устройства начинает протекать электрический ток.
• Втягивающее реле смещает зубчатую шестерню по валу якоря и вводит ее в зацепление с маховиком мотора, одновременно начинает крутиться сам стартер.
• Происходит вращение маховика и запуск двигателя.
• Как только питание на клеммах исчезает, реле возвращает зубчатый механизм в исходное положение, а стартер в это время отключается.

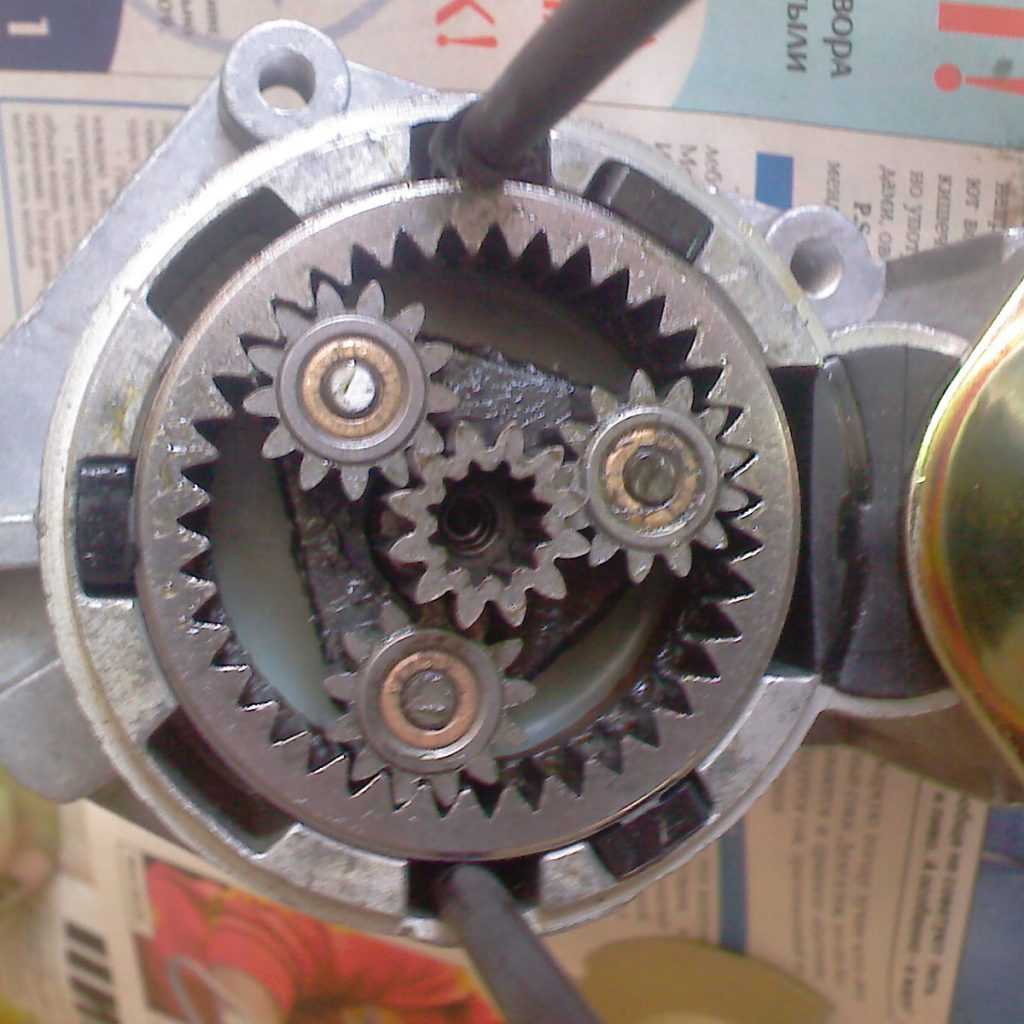

Редуктор примененный в конструкции современного устройства позволят повысить его эффективность на 50%, делая его более эффективным и надежным. Таким образом, существенно снижается нагрузка на АКБ.

Особенности монтажа редукторного стартера

Если старый стартер постоянно беспокоит, то сейчас самое время его заменить на более современную модель. Для замены на ВАЗ 2107 потребуется воспользоваться стандартным набором инструментов. Процесс замены очень прост, и не потребует специальных навыков. Новый агрегат устанавливается взамен старого без каких-либо переделок.

1. Изначально следует обязательно отсоединить клемму “минус” от АКБ.
2. Используя гаечный ключ на “13”, необходимо вывинтить болты крепления изделия, а также кронштейн силового провода.
3. С управляющего провода извлекается штекер.
4. Теперь можно демонтировать старое изделие.
5. Новое изделие становится на место старого идеально, несмотря на существенное несоответствие размеров.
6. Приступаем к затяжке болтов крепления изделия.
7. Не забываем установить на место силовой провод, после чего зафиксировать его гайкой.
8. Теперь можно подключать АКБ и приступать к запуску мотора.

Вы будете приятно удивлены функционированию такого маленького, но надежного помощника. Редукторный стартер не подводит зимой, его можно использовать для частых пусков двигателя

Последнее, что немаловажно упомянуть, так это стоимость механизма. Несмотря на его размеры, стоит редукторный механизм на ВАЗ 2107 около 2500-3500 рублей. Но лучше заплатить и наслаждаться новым механизмом, нежели продолжать жить в мучениях со старым

Данный механизм производят для всего ряда семейства “Жигули”, что позволяет существенно улучшить пусковые параметры мотора. После замены проблемы с затрудненным запуском мотора при слабом заряде батареи будут уже не так актуальны, поэтому требуется поспешить за новым механизмом

Но лучше заплатить и наслаждаться новым механизмом, нежели продолжать жить в мучениях со старым. Данный механизм производят для всего ряда семейства “Жигули”, что позволяет существенно улучшить пусковые параметры мотора. После замены проблемы с затрудненным запуском мотора при слабом заряде батареи будут уже не так актуальны, поэтому требуется поспешить за новым механизмом.

Устройство стартера ВАЗ 2106 и принцип его работы

На заводе легендарные «шестерки» оснащались стартером с индексом 35.3708, а самые первые модели СТ-221 редукторного типа. Экспортные модели оснащались устройствами немецкого производства. Схема этого, по сути, силового электродвигателя показана на фото.

1. Приводной вал.
2. Втулка крышки.
3. Кольцо-ограничитель.
4. Шестерёнка с кольцом муфты обгона.
5. Ролик муфты обгона.
6. Опора с вкладышем.
7. Ось шестерни.
8. Прокладка.
9. Кронштейн приводного рычага.
10. Рычаг.
11. Крышка спереди.
12. Ротор тягового реле.
13. Статор.
14. Статор втягивающего.
15. Реле тяги.
16. Шток реле.
17. Сердечник реле.
18. Пластина контактов.
19. Крышка.
20. Болты для контактов.
21. Вывод щеточного узла.
22. Скоба.
23. Держатель щёток.
24. Плюсовая щётка.
25. Вал ротора.
26. Шпилька для стяжки.
27. Задняя крышка.
28. Коллектор.
29. Алюминиевый корпус.
30. Магнит с постоянным полем.
31. Сердечник ротора.
32. Опора вала ротора.
33. Шестерня планетарного типа.
34. Ведущая шестерня.
35. Водило.
36. Шестерня с зубьями внутри.
37. Кольцо отвода.
38. Ступица.

Номинальная мощность составляет 1,3 кВт, сила тока 500 Ампер и 550 А для СТ-221 и 35.3708 соответственно.

Стартер – это алюминиевый корпус, в котором находится статорная медная обмотка, ротор, две крышки (спереди и сзади) и реле электромагнитного типа сверху. Корпус соединяется с крышками с помощью шпилек. Статор имеет три сериесных полюса обмотки (включаются последовательно с обмоткой ротора) и одну обмотку шунтового типа, которая включается параллельно.

Якорь – это сердечник на валу, медная обмотка и площадка для графитовых щеток, называемая коллектором. Муфта предназначена передавать крутящий момент от бендикса к маховику, затем начинает вращаться коленчатый вал и происходит пуск двигателя. После пуска она же служит для разрыва связи маховика и бендикса. Тяговое реле – это две обмотки и сердечник.

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

https://youtube.com/watch?v=4I7YbnG0dX0
