Ремонт стартера ваз 21099

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Замена стартера цена

Работу по замене стартера ВАЗ можно произвести как самостоятельно, так и доверить ее автосервису. В основном такая операция стоит недорого, к тому же занимает немного времени, особенно, если за это дело берутся опытные специалисты. Цена замена стартера на вазовских автомобилях зависит от региона, от сложности самой модели. Например, в Москве или Санкт-Петербурге работа будет стоить дороже, чем в каком-нибудь районном центре. Также на карбюраторной «девятке» стартер несколько проще заменить, чем на Ладе Гранте с 16-клапанным инжекторным двигателем – до пускового устройства двигателя на Гранте добраться сложнее.

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Непосредственный ремонт

Не стоит думать о том, что перед снятием стартера, необходимо поднять на смотровую яму автомобиль ваз 2109. Ремонт стартера начинаем проводить после его полного снятия. Итак, начинаем:

проверка реле стартера ваз 2109

проверка щеток стартера

Продолжаем работать с ваз 2109. Стартер, ремонт которого проводится своими руками, нужно тщательно осмотреть. На данном этапе можно даже вооружиться увеличительным стеклом, дабы лучше все видеть. Переходим к следующему действию:

На ваз 2109 ремонт стартера своими руками подразумевает и тщательную проверку обмотки якоря.

На автомобиле ваз 21099 ремонт стартера, где якорь в порядке, подразумевает еще осмотр и проверку коллектора. Несколько важных советов:

На автомобиле ваз 21093 ремонт стартера, как и на ваз 21099 и 2109, после проверки обмоток, подразумевает осмотр муфт и шестерен. Для этого проводим операции следующего типа:

Видео, конечно может помочь в этом вопросе, но прежде всего следует понимать, что вы делаете и как оно работает.

Инструкция рекомендует также все детали, которые трутся, смазать машинным маслом для профилактики. Научившись ремонтировать стартер своими руками, мы получаем уникальную возможность не только чинить свою любимую машину качественно, но и реально экономить. Ведь цена на новый стартер не дешева в магазинах, да и найти хороший не всегда бывает возможно.

Источник

Втягивающее реле

Стартер по своей конструкции представляет собой небольшой электромотор, специальная муфта (бендикс) которого зацепляется с маховиком силового агрегата на несколько секунд, приводя по вращение коленвал. Несмотря на небольшие размеры стартера, при запуске двигателя через него проходят токи, достигающие сотен ампер. Если питание на это устройство подавать непосредственно через ЗЖ, то никакие контакты не выдержат таких нагрузок и сгорят. Поэтому для подключения стартера к источнику питания задействуется специальное втягивающее реле, в котором конструктивно предусмотрены контакты, рассчитанные на большие токи. Этот механизм конструктивно расположен на корпусе стартера.

На рассматриваемое коммутирующее устройство возлагается ряд функций:

• соединение стартера с источником питания;
• зацепление и удержание бендикса с маховиком двигателя;
• отключение питания стартера после того, как мотор начнёт работать.

Принцип действия

Втягивающий механизм функционирует в таком порядке:

1. При повороте ключа в ЗЖ срабатывает дополнительное реле.
2. Питание от АКБ подаётся на катушку тягового реле.
3. Под действием магнитного поля якорь заходит внутрь обмотки.
4. Вилка стартера приводится в движение и выдвигает бендикс.
5. Звёздочка стартера зацепляется с маховиком силового агрегата.
6. Пластина, закреплённая на конце штока втягивающего реле, соединяет между собой контакты.

При описанных действиях в течение нескольких секунд происходит запуск мотора. После активации стартера втягивающая обмотка прекращает свою работу, а ток проходит через удерживающую катушку, за счёт которой якорь остаётся в крайнем положении. Наличие двух обмоток снижает потребление энергии батареи во время пуска двигателя.

После того как мотор начинает работать, электрическая цепь стартера размыкается, ток через удерживающую катушку перестаёт течь, а якорь за счёт пружины принимает исходное положение. Одновременно отводится муфта и пятак от контактов реле, бендикс отходит от маховика и стартер отключается от АКБ.

Неисправности

Поскольку устройство втягивания работает каждый раз при запуске силового агрегата и подвергается высоким нагрузкам, оно постепенно изнашивается и выходит из строя. О неисправностях реле можно судить по характерным признакам:

• когда мотор запускается, стартер продолжает работать, издавая жужжащий звук;
• в момент запуска двигателя реле издаёт щелчок, но стартер не функционирует;
• при повороте ключа стартер крутится, но не зацепляется с маховиком.

Неполадки могут возникать по нескольким причинам:

• нарушение целостности корпуса реле;
• проблемы со втягивающей или удерживающей катушкой;
• подгорание контактов;
• ослабление пружины.

Все перечисленные неполадки проявляются в результате естественного износа, перегорания обмоток либо разрушения частей узла.

На автомобиле

Диагностику проводим мультиметром или «контролькой»:

1. Визуально оцениваем целостность проводки реле.
2. Проверяем работу реле, для чего поворачиваем ключ в замке зажигания и прислушиваемся к стартеру: если щелчка неслышно, реле считается неисправным.
3. Если есть характерный звук, но стартер не крутит, может быть подгорели контактные пятаки в самом реле. Для проверки снимаем фишку, которая идёт от ЗЖ и замыкаем между собой два резьбовых контакта. При таком соединении стартер будет запитываться минуя реле. Вращение стартера укажет на неполадки с элементом коммутации.
4. Подключаем мультиметр к «+» реле, т. е. на контакт, куда приходит питание с АКБ, а минус соединяем с массой. Включаем зажигание и, если напряжение оказывается ниже 12 В, то скорее всего, заряда батареи не хватает для запуска мотора, но достаточно для срабатывания реле.

Артикул и примерная цена на оригинальный стартер ВАЗ 21099

Оригинальные стартеры на ВАЗ 21099 имеют заводской индекс 29.3708 и 5712.3708. За новое изделие автовладельцу потребуется заплатить более 3000 рублей. Широкая популярность ВАЗ 21099 привела к большому количеству бывших в употреблении стартеров для машины на авторазборках. За поддержанный узел потребуется заплатить от 1200 рублей. Проблемой такой покупки является невозможность определить остаточный ресурс изделия.

Стартеры для ВАЗ 21099, которые поступают в розничную продажу обладают артикульными номерами 21130370801000 и 2108370801006. Их цена начинается от 3200 рублей. Узлы имеют схожие эксплуатационные характеристики.

Замена стартера на ВАЗ 2108-ВАЗ 21099

Снятие

1) Скиньте минусовую клемму с аккумулятора автомобиля, чтобы обесточить подачу электричества на стартер.  Трудности с отключением?  – Смотрите статью: «Замена аккумулятора на автомобиле», пункт первый.

2) Теперь подумайте, с какой части автомобиля вам будет легче всего снимать стартер с машины (сверху/ снизу). Совет: у карбюраторных двигателей в отсутствии поблизости смотровой ямы, легче снимать сверху. У инжекторных машин сверху также возможно снимать, однако вдобавок необходимо снять корпус воздухофильтра.  Учтите, в разы удобнее снимать  снизу, пользуясь ямой. Нижний болт без проблем выверните (сверху, кстати, нижний болт вы скорее всего даже и не отвернёте без специального инструмента). При наличии защиты картера – снимайте (присутствует не на всех автомобилях, т.к. с завода защита не ставится, но брызговик, защищающий двигатель от загрязнения ставится всегда, обязательно снимайте его, инструкция  «здесь»).

3) Сняв все препятствующие детали, переходим к снятию непосредственно стартера:

• отсоедините колодку проводов, потянув за неё (фото 1);
• переходите к отворачиванию гайки крепления клеммы АКБ и полностью данную гайку отверните (фото 2);
• снимите клемму со шпильки стартера, на которой она и находиться (фото 3);
• выверните три гайки, крепящие стартер к двигателю автомобиля.

Установка

Устанавливается новая деталь в обратном снятию порядке.

Примечание! Рекомендуем зачистить шкуркой клемму, подсоединенную к стартеру,  в случае наличия ржавчины или въевшейся грязи. Чистая клемма обеспечит лучший контакт, а чтобы впредь она больше не гнила и не окислялась, смажьте солидолом либо вазелином.

Источники

Ремонт стартера в ВАЗ 2108 своими руками

Стартер автомобиля ВАЗ 2108 является самой часто ломающейся деталью

Поэтому важно уметь осуществить его ремонт и замену самостоятельно, не прибегая к услугам автосервисов, так будет значительно дешевле. Это несложное действие легко проделать следуя подробной инструкции. Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве

Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве.

Стартер ВАЗ 2108

Долгая работа стартеру противопоказана, но автолюбители очень так делают, особенно в условиях низкой температуры зимой. Такое использование является одной из самых распространенных причин поломки стартера ВАЗ 2108.

Самые часто случающиеся поломки это:

• Реле не срабатывает и якорь не крутит;
• Низкая скорость вращения якоря;
• Не вращается коленвал;
• Стартер продолжает работать, несмотря на то, что двигатель уже завелся.

Все эти неполадки требуют ремонта. Для проведения ремонтных работ потребуется снять, проверить и разобрать стартер автомобиля ВАЗ 2108.

Как снять стартер?

1. Установить автомобиль ВАЗ 2108 на смотровую яму, эстакаду или на домкрат;
2. Поставить коробку передач на нейтральное положение;
3. Снять щиток;
4. Вытащить шланг из воздухосборника;
5. Извлечь стартер.

Как проверить стратер?

Для того чтобы проверить обмотки понадобится прибор мультиметр.

1. Поставьте деталь на торец, выводами обмоток направьте вверх;
2. Один щуп прибора нужно приложить к плюсовой клемме, другой на болты стартера;
3. Проверяем, крутит стартер или нет;
4. Если крутит плохо, значит, не работает стартер;
5. Если стартер работает хорошо, нужно проверить реле;
6. Чтобы проверить реле, пропустите напряжение в 12 В на вывод, минус приложите к корпусу;
7. Если омметр не показывает скачков напряжения на шкале, значит, реле нуждается в ремонте или замене. Разбирать реле ВАЗ 2108 нужно только в том случае, если ему требуется ремонт.

Проверьте поверхность коллектора и якорь, очистите их от загрязнений смоченной в спирте тряпочкой. Не нужно для этой цели использовать ацетон или другие сильные растворители. Сердечник и обойму тоже нужно протереть насухо и обработать небольшим количеством силиконовой смазки.

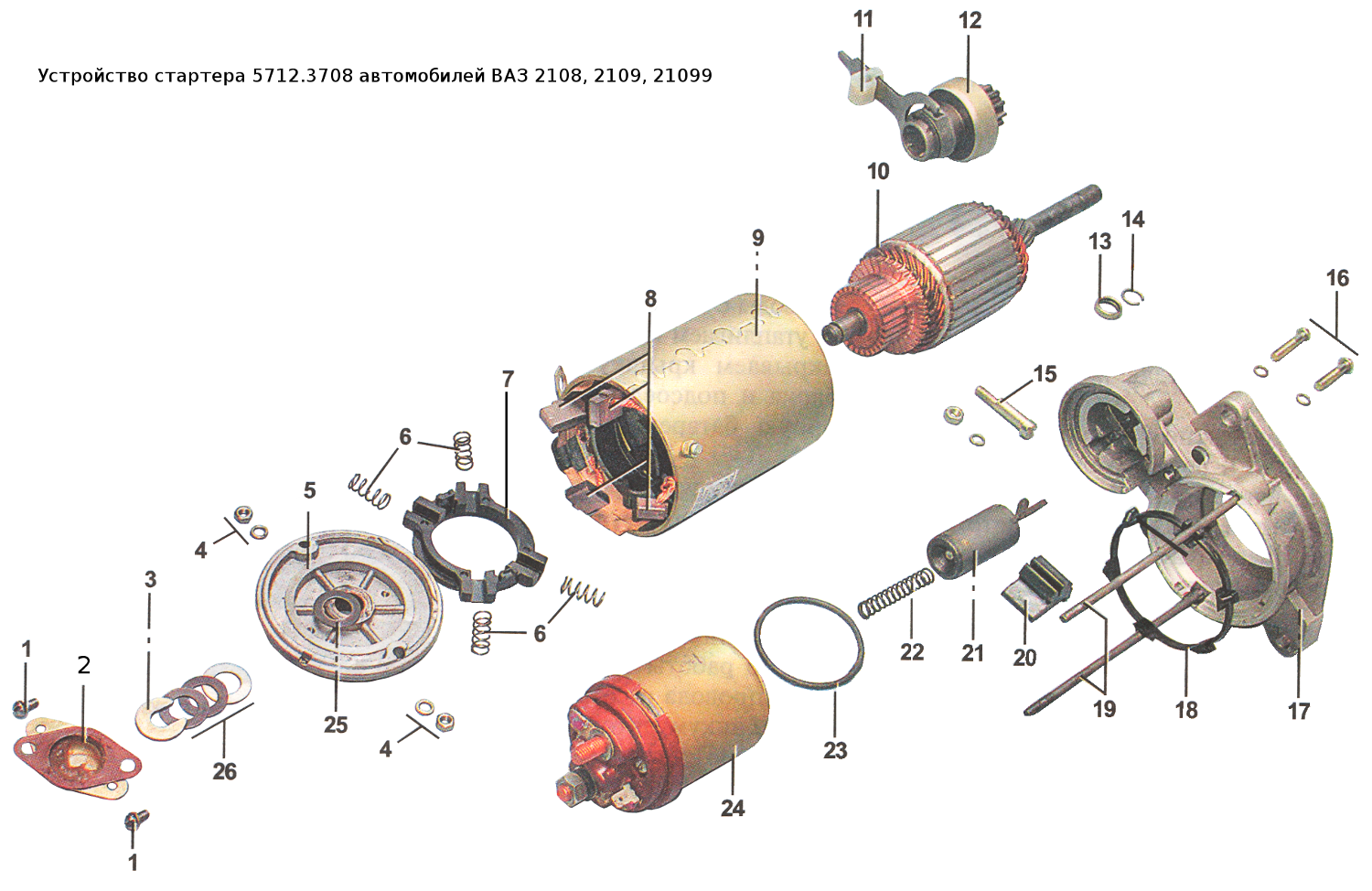

Как разобрать стартер?

Подготовьте свободную рабочую поверхность и набор инструментов. Осмотрите стартер ВАЗ 2108 тщательно перед тем, как начать его разбирать. Отметьте провода, для того чтобы не перепутать их местами при сборке.

Якорь ВАЗ 2108

1. Ключом на 10 отверните две гайки шпилек;
2. Извлеките стартер и якорь со шпилек;
3. Снимите центральную шестерню с вала якоря;
4. Открутите два винта задней крышки;
5. Снимите заднюю крышку;
6. Извлеките щетки;
7. Снимите якорь;
8. Извлеките регулировочную шайбу из оси якоря;
9. Снимите опору вала якоря;
10. Извлеките планетарные шестерни привода;
11. Извлеките привод;
12. Отделите опору от рычага;
13. Обоприте торцевой частью коронную шестерню на брусок из дерева;
14. Расположите на ограничительном кольце ключ на 13 согласно инструкции;
15. Ударами молоточка по ключу спрессуйте стопорное кольцо;
16. Извлеките запорное кольцо;
17. Выньте ограничительное кольцо хода шестерни привода;
18. Извлеките привод в сборе;
19. Разожмите стопорное кольцо щипцами;
20. Снимите его;
21. Извлеките шайбу и опору вала привода;
22. Извлеките коронную шестерню планетарного редуктора с вала привода;
23. Осмотрите коллектор и обмотки якоря (следов обугливания быть не должно);
24. Царапины коллектора необходимо обработать мелкозернистой наждачной бумагой;
25. Если якорь сильно обгорел или износился, его необходимо заменить на новый;
26. Шейку вала тоже нужно обработать мелкозернистой наждачной бумагой при обнаружении задиров или наволакиваний материалов подшипников;
27. Проведите контрольный замер обмотки якоря омметром на предмет обнаружения замыканий;
28. Проверьте щетки на износ, при необходимости замените;
29. Проведите сборку согласно инструкции, но в обратном порядке;
30. Перед тем как установить щеткодержатели, нужно снять все пружины, а щетки задвинуть в направляющие.

Эта инструкция даст возможность как начинающим, так и опытным автолюбителям сэкономить деньги на услугах по ремонту и замене стартера.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Определить поломку можно и на слух, опытные автомобилисты знают об этом. Более того, на слух можно определить неисправности ещё до выхода из строя всего агрегата.

Достаточно прислушаться внимательно и по характерным звукам определить неполадки стартера:
1. При включении зажигания доносится прилипающий звук, двигатель не заводится или запускается с трудом. Проблема может заключаться в нескольких моментах. Самый очевидный вариант это разряженный АКБ или отсутствие прочной фиксации клемм. Также это может быть связано с нарушением целостности проводки стартера и тягового реле 2. Звук затрудненного вращения. Подобный шум издает ротор стартера, если тяговое в исправном состоянии. Проблема возникает из-за разряда аккумулятора, окисления контактов и банального износа. 3. Пробуксовка. Звук возникает по причине износа и поломки колец на муфте. 4. Звук заедания связан с тугим перемещением ротора.
О проблемах со стартером можно судить и по другим звукам, причиной которых могут стать неисправные подшипники, ослабление креплений и т. д. Также нередко возникает ситуация, когда после запуска двигателя шестерня стартера не отходит в обратную сторону, из моторного отсека при этом доносится характерный звук. Это значит, что тяговое не работает или заедает рычаг, необходимо немедленно заглушить двигатель и устранить неисправность, т. к. эксплуатация дальнейшая приведет к быстрому износу и выходу из строя стартера.

Причины выхода из строя стартера на ВАЗ 2108 и способы решения проблем

Если стартер по какой-то причине не крутит – проблема может крыться не только в самой детали, но других компонентах электропроводке. Если машина не заводится, специальное втягивающее реле даже не щелкает – причина может быть в следующем:

• отсутствует напряжение на контактах втягивающего;
• вышло из строя само реле.

В первую очередь если двигатель авто не запускается следует установить факт наличия-отсутствия напряжения на управляющих контактах реле. Проверить это можно при помощи мультиметра: включив зажигание. Если питание на реле, стартер приходит, но мотор все равно не запускается – возможна проблема кроется в реле. Для проверки его не обязательно снимать сам двигатель. Достаточно просто замкнуть управляющие контакты. Если реле щелкает – значит, оно находится в рабочем состоянии.

После проверки наличия напряжения, контактов следует переходит уже к самому стартеру. Но для этого понадобится его предварительно снять. Сделать это можно сравнительно просто. Наиболее частые причины неисправности стартера:

• износ подшипников либо шлицов бендикса;
• выход из строя обмотки статора;
• изношены угольные щетки.

Основной рабочий механизм статора, испытывающий наибольшую нагрузку – это бендикс. Он представляет собой небольшой вал на конце которого располагается шестерня. Шлицы которой при длительной эксплуатации имеют свойство изнашиваться. Чем короче будут такие шлицы – тем меньше зацепление с маховиком двигателя. Именно за счет этого и осуществляется зацепление приводящее к пуску мотора.

Замена бендикса – процесс сравнительно простой. Но стоимость его порой не сильно отличается от цены на новый стартер. Причем придется доплатить также и за установку. После снятия сразу после осмотра шлицов нужно убедиться, что вал стартера крутится без каких-либо усилий. Если вращается он с трудом либо вообще не крутится – на лицо отказ работы подшипников. Понадобится осуществить их замену.

Причем обычно самостоятельно справиться с установкой новых подшипников крайне затруднительно. Требуется не только навык, но и специальные ключи-съемники

Важно правильно подобрать новый подшипник. Требуется деталь с достаточно большим ресурсом. В противном случае могут возникнуть различные сложности, проблемы – связанные с последующим выходом из строя уже установленной новой детали

В противном случае могут возникнуть различные сложности, проблемы – связанные с последующим выходом из строя уже установленной новой детали.

Также могут быть проблемы с механической частью статора. Например, специальной вилкой – управление которой происходит втягивающим реле. Наиболее серьезную проблему представляет собой выход из строя обмотки статора. При наличии короткого замыкания требуется перемотка. Цена подобного ремонта может составлять 4-6 тыс. рублей. Потому в некоторых случаях имеет смысл просто приобрести новый.

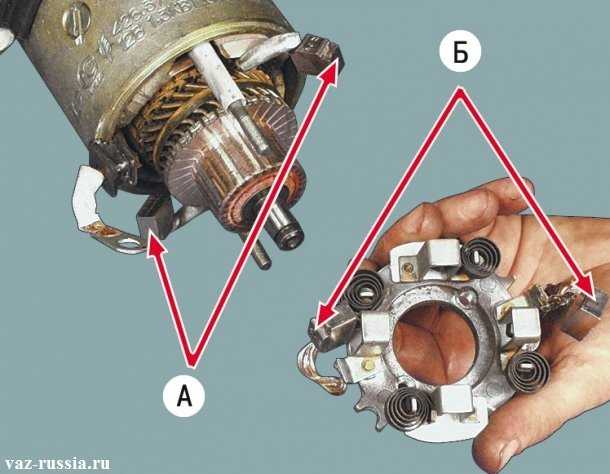

Замена щеток стартера ВАЗ

Процесс замены щеток не займет более 20 минут. Все, что вам нужно сделать, это открутить контактные провода каждого из элементов на щеткодержателе, и подсоединить аналогичным образом новые.

Далее каждая щетка стартера 2110 или 2109 помещается в свое посадочное место поверх прижимной пружины. Когда и это будет сделано, щеточный узел необходимо посадить на коллектор. Для этого щетки поочередно утапливаются внутрь ячейки, а якорь прокручивается в одну сторону. После этого производим сборку стартера по обратному алгоритму. Перед установкой пускового устройства проверяем его вышеописанным способом. Если стартер заработал, значит, вы все сделали правильно.

Демонтаж стартера

Бывают ситуации, когда стартер можно отремонтировать только после его демонтажа. Здесь все достаточно просто, и никаких трудностей возникнуть не должно. Снять его можно за считанные минуты. Для этого вам потребуется смотровая яма, эстакада или подъемник, а также набор ключей.

1. Поставьте автомобиль на ручник и на первую передачу КПП.
2. Снимите минусовую клемму с АКБ.
3. Разъем с проводом отключается от вывода тягового реле стартера.
4. Открутите гайку, которая крепит контактный болт реле, и снимите провод.
5. Если присутствует защита картера мотора, тогда снимите ее путем поочередного откручивания фиксирующих болтов.
6. Открутите две гайки, которые удерживают стартер в посадочном месте. Делать это лучше снизу моторного отсека. Третью гайку лучше откручивать сверху.
7. Теперь стартер можно извлечь.

Очистите устройство от загрязнений перед тем, как разбирать его.

Ремонт стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Стартер – неотъемлемая деталь в автомобиле, позволяющая машине заводиться. Иначе приходилось бы постоянно толкать авто для заводки. К сожалению, как и любая другая деталь, стартер рано или поздно выходит из строя. Кто то сразу бежит в автомагазин и покупает новый, но зачастую это лишняя трата денег, т.к. стартер не всегда изнашивается целиком, а частично. Например, большинство неполадок – втягивающее реле, заменить которое не составит никакого труда, а денег сэкономите. Существует даже бесплатный вариант ремонта реле, понадобится шкурка и отвёртка. Разбираете реле, зачищаете пятаки, собираете и ставите обратно. Данный способ помогает при окислении – вы их зачистили и дали возможность току нормально проводиться без перебоев. В сегодняшней статье мы подробно рассмотрим порядок действий для разборки, сборки стартера, поговорим о проверке, и обязательно разберемся насчет зачищения контактов и профилактики пригорания.

Примечание! Произвести ремонт вам помогут следующие инструменты: накидные головки, вороток (удлинитель), отвёртки, набор гаечных ключей, мелкозернистая шкурка.

Месторасположение стартера

На большинстве русских переднеприводных автомобилях стартер располагается одинаково — вставлен в картер сцепления и входит в зацепления с маховиком. Картер находиться в нижней части автомобиля вместе с составляющей – коробкой передач

Ниже прикреплено фото (вид сверху на автомобиль), стрелкой указан стартер – обратите внимание на цвет

Когда стартер нуждается в ремонте?

В случае возникновения проблем с заведением автомобиля:

• поворачивая ключ слышно лишь щелчки, больше ничего не происходит – машина не заводится;
• двигатель заводиться неохотно (ключ повернули, двигатель крутиться, крутиться и через секунд 5-10 заводит автомобиль)
• слышен стук в двигателе автомобиля от поворачивания ключа, значит втулки у стартера изношены и вал немного перекосило, вал в маховик нормально не заходит, а ударяется.

В данном случае не рекомендуем вам эксплуатировать автомобиль: стартер убивается да и венец у маховика снашивается.

В случае исправности стартера в результате проверки, обратите внимание на аккумулятор (зарядите обязательно), на замок зажигания, точнее контактную группу замка (подробно о снятии и проверке читайте в статье: «Замена замка зажигания на ВАЗ»), Не оставляйте без внимания реле включения стартера (не путайте с втягивающим реле не путайте). ,О проверке и замене читайте в руководстве: «Замена реле включения стартера на автомобиле»)

Мы перечислили основные составляющие механизма стартера.

Типичные неисправности

Прежде чем искать неисправности механизма, необходимо изучить его устройство и принцип работы. Стартер на ВАЗ конструкцией схож с аналогичным узлом автомобиля УАЗ. Он состоит из электромотора, тягового реле, муфты свободного хода с шестерней. Обеспечивают вращение шестерни, ротора и движение муфты втулки.

Внешний вид механизма

Назначение пускового механизма – превращать электрическую энергию во вращательное движение шестерни привода. Электроток поступает на полюса силового агрегата благодаря щеткам. В этот же момент выдвигается муфта, и шестерня соединяется с венцом маховика. После запуска мотора муфта возвращается на место.

Неисправность стартового устройства можно определить по следующим признакам:

• медленно крутится или не крутится совсем;
• посторонний шум во время запуска силового агрегата;
• крутится, но отсутствует сцепление между венцом маховика и шестерней;
• начинает вращаться вместе с маховиком, но спустя время зацепление пропадает;
• устройство никак не реагирует на поворот ключа в замке зажигания.

В первую очередь следует проверить работу электросети машины, зарядку аккумулятора, качество контактов разъемов и клемм. Кроме того, нужно проверить предохранитель, отвечающий за работу пускового механизма и реле (автор видео — Иван Матиешин).

Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Назначение втягивающего реле

Во всех машинах Волжского авто мобильного завода применяется классическая система запуска двигателя, устроенная на базе электрического стартера, имеющего следующее устройство:

• Стартер является компактным электродвигателем, который при помощи муфты (она же «бендикс») подсоединяется к маховику двигателя на короткое время, приводя маховик во вращение
• Все это выглядит так просто, лишь с первого взгляда, на деле, обеспечение нормальной работы стартера — очень непростая задача, и тому имеются две причины
• Первая — стартер хотя и имеет скромные габариты, но в процессе работы через него пропускается ток в десятки, и даже в сотни ампер, а это создает некоторые проблемы с безопасным подключением его в цепь питания машины
• Если замыкать цепь стартера в замке зажигания непосредственно, тогда никакой замок, а так же другие компоненты, которые включены в эту цепь, просто сгорят, не выдержав токов возникающих при запуске стартера(см. Ремонт стартера Ваз 2109 своими руками – возможность неплохо сэкономить)
• Именно поэтому подключать этот агрегат к аккумуляторной батарее необходимо дистанционно, при помощи реле, имеющего контакты, рассчитанные на большие токи
• Вторая – агрегат должен работать кратковременно, и отключаться, когда мотор запустился, иначе он будет разрушен, так как не выдержит всей мощности двигателя
• С обеими задачами великолепно справляется на ваз 2109 втягивающее стартера, которое для этого и предназначено
